Настройка реле давления для гидроаккумулятора: правила и этапы работ

Основные неисправности гидробаков

На самом деле, устройство гидравлического аккумулятора не отличается особой сложностью. Он состоит из:

основного бака;
мембраны или резинового баллона для хранения воды;
реле давления, манометра и прочей арматуры.

Однако, несмотря на свою простоту, эти устройства могут ломаться. Основные неисправности гидроаккумулятора для систем частного водоснабжения:

слишком частое включение и выключение насоса. Это может быть вызвано разными причинами. Наиболее распространенные это снижение давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;
воздушное давление ниже нормы – скорее всего, поврежден ниппель, который не держит давление;
вода протекает из воздушного клапана – это говорит о повреждении мембраны;
не набирается необходимое давление воды – не достаточно воздуха в баке.

Конечно, самый оптимальный вариант это вызвать специалиста или отдать гидробак на ремонт в сервисный центр. Однако, при желании, можно сделать ремонт и своими руками.

Подключение и настройка реле давления воды

Разберемся, как настроить и подключить гидроаккумулятор и реле давления?

В первую очередь реле давления гидроаккумулятора необходимо присоединить к трубопроводу, навинтив его на патрубок с резьбой (обычно ¼ дюйма).

Удобнее всего для подсоединения реле, манометра и гидроаккумулятора использовать так называемый пятивыводной штуцер, представляющий собой расширяющуюся с одной стороны трубку с тремя отводами.

Если такой детали в наличии нет, для каждого из перечисленных элементов придется врезать тройник или вваривать отвод.

При навинчивании реле вращать его приходится целиком (гайка жестко зафиксирована), поэтому следует заблаговременно позаботиться о том, чтобы оно при этом ни во что не упиралось.

Чтобы вода не просачивалась через резьбовое соединение, его нужно герметизировать. Обычно для этого применяют намотку из пакли, сантехнического льна или фум-ленты. При отсутствии практики на этом этапе могут возникнуть затруднения. Уплотнитель может проскальзывать и сбиваться в жмуты, но самое сложное – подобрать его оптимальное количество.

При недостатке льна или пакли ничего страшного не случится – при включении насоса соединение даст течь и его просто нужно будет переделать, добавив немного уплотнителя.

Реле давления с гидроаккумулятором в сборке

А вот при избытке данного материала гайка реле может лопнуть. Если вы чувствуете себя неуверенно в вопросах устройства резьбовых соединений, воспользуйтесь уплотняющей нитью «Тангет Унилок». Она обходится дороже обычной обмотки, но зато проще в применении и даже при чрезмерном количестве не вызывает разрушения навинчиваемой детали. В каждой упаковке имеется подробная инструкция по применению данного уплотнителя.

Намотку нити «Тангет Унилок» следует начинать не от торца патрубка, а от той точки на резьбе, до которой предполагается навинтить гайку, то есть двигаться нужно к торцу.
Материал следует укладывать по часовой стрелке (если смотреть с торца патрубка), причем первая петля наматывается так, чтобы нить прижимала сама себя.

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX ) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

Давления включения (P_вкл ) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
Давление выключения (P_выкл ) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
Перепад давления (ΔP ) — абсолютная разница между давлением выключения и давлением включения (бар).
Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие: Давление включения: 1,5-1,8 бар Давление выключения: 2,5-3 бар Максимальное давления выключения: 5 бар

Как все это работает: Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе» ), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например:на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы насосной станции, а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности гидроаккумулятора водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои; диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе; максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка рассматриваемого реле давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Как проверить давление в гидроаккумуляторе

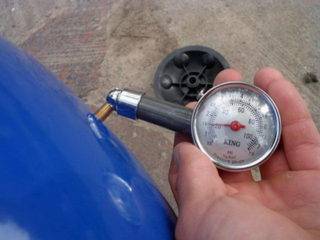

Для замера давления необходимо:

открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

2

По виду накопления энергии интересующие нас устройства бывают с механическим и с пневматическим накопителем. Первые из указанных функционируют за счет кинетики пружины либо груза. Механические баки характеризуются большим количеством эксплуатационных недостатков (крупные геометрические размеры, высокая инерционность систем), поэтому для бытовых систем водоснабжения они не используются. При этом стоит заметить, что такие устройства не нуждаются в подзарядке и питании от внешних электроисточников.

Агрегаты с пневматическим накопителем более распространены. Они функционируют за счет сжатия воды под давлением газа (либо наоборот) и делятся на следующие виды: поршневые; с грушей или с баллоном; мембранные. Поршневые аппараты рекомендованы для случаев, когда требуется постоянно иметь достаточно большой запас воды (500–600 литров). Их стоимость невысока, но в частных жилищах такие установки эксплуатируются крайне редко.

Небольшие размеры имеют мембранные баки. Они удобны в применении. Их чаще всего используют для систем водоснабжения частных домостроений. Активно применяются и более простые баллонные агрегаты. Такие приспособления просты в монтаже (их установку можно произвести самостоятельно) и обслуживании (при необходимости любой домашний мастер без труда заменит резиновую грушу, вышедшую из строя, либо прохудившийся бак). Хотя потребность в ремонте баллонных гидроаккумуляторов возникает редко. Они по-настоящему долговечны и надежны в эксплуатации.

Мембранный бак для частного дома

По назначению накопительные баки подразделяются на такие типы:

для систем отопления;
для горячей воды;
для холодной воды.

А по способу монтажа выделяют вертикальные и горизонтальные агрегаты. И первые, и вторые функционируют абсолютно одинаково. У вертикальных гидробаков объемом более 100 литров обычно имеется специальный клапан. Он дает возможность стравливать воздух из сети водоснабжения. Горизонтальные аппараты снабжаются отдельным креплением. К нему фиксируется наружный насос.

Также расширительные баки для различаются по своему объему. В продаже имеются и совсем маленькие агрегаты, рассчитанные на 2–5 литров, и настоящие гиганты на 500 и более литров. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 либо 80 л.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Использование реле без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

компактность;
исключаются расходы на покупку гидроаккумулятора;
стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Расчет

Как можно заметить, гидроаккумулятор в системе решает немало задач. Расчет каждого параметра выполняется различными методами. Для определения запаса жидкости, которую допустимо брать из аккумулятора, когда помпа перестанет качать жидкость из системы, рекомендуется опираться на соответствующую таблицу. Водный запас будет зависеть от заданных показаний реле давления.

Чтобы рассчитать объем устройства, следует применять такую формулу:

Vt = K х Amax х ((Pmax+1) х (Pmin +1)) / (Pmax- Pmin) х (Рвозд. + 1), где:

Amax – это наибольший расход жидкости в течение минуты (в литрах);
К – это коэффициент, что находится в прямой зависимости от самого двигателя помпы;
Pmax – это давление в момент дезактивации насоса;
Pmin – это давление при активации помпы;
Рвозд. – это воздушное давление в бачке.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год

В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Регулировка реле давления гидроаккумулятора насосной станции — ничего сложного (видео)
