Принципы монтажа
Схема установки дренажного насоса
Установка погружного дренажного насоса не вызывает сложностей у мастера. Работы выполняют в такой последовательности:
К выходному патрубку при помощи штуцера крепят отводящий шланг
Важно следить, чтобы соединение было герметичным. Проверяют электрический кабель на предмет целостности, отсутствия повреждений
Насос опускают в водоем или затопленное помещение так, чтобы он уперся в дно. При установке аппарата в пруд/речку под него нужно подложить прочное твердое основание, чтобы входящий патрубок не тянул песок со дна. Остаётся включить агрегат в сеть.
Если устройство бесперебойно откачивает/подает грязную жидкость, значит монтаж насоса выполнен правильно.
Типы и виды, особенности подключения
Основная рабочая часть этого оборудования — насос. Именно его тип определяет их основные технические характеристики. О насосах и пойдет речь.
Поверхностные и погружные
Большая часть станций, поставляемых с заводов в собранном виде, оснащены поверхностными насосами. Они установлены на одной раме с гидроаккумулятором и группой контроля. К насосу подключается трубопровод, который опускается в источник — колодец, скважину и т.д. Этот вариант хорош тем, что его можно использовать в узких скважинах — диаметр трубы может быть от 32 мм, что даже для самой узкой скважины нормально. Но поднимать воду такие системы могут с глубины порядка 7-10 метров.

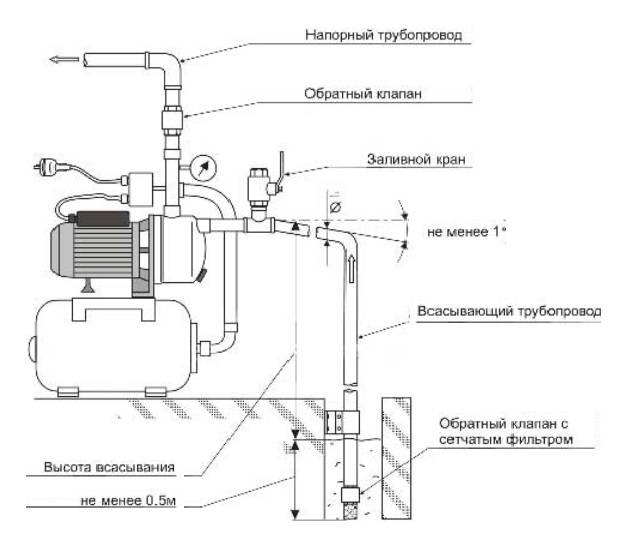

Схема водоснабжения частного дома с насосной станцией с поверхностным насосом
При установке такого оборудования на конце подающего трубопровода, погруженного в воду, обязательно устанавливают фильтр и обратный клапан. Фильтр (сетка) обязателен, так как насосы требовательны к качеству воды, а обратный клапан не дает воде стекать в то время, пока не идет подкачка. Без этих двух частей система работает неэффективно.
Если скважина глубокая, необходим погружной насос или установка с выносным эжектором. В этом случае эжектор опускается в скважину или колодец, к нему подключаются два шланга. Остальное оборудование стоит на поверхности. При такой системе вода может подниматься и с глубины 40-45 метров.
Насосная станция с внешним — погружным эжектором позволяет достать воду из глубоких колодцев или скважин глубиной до 40-45 м
Недостаток этой системы в том, что она не любит присутствия воздуха в трубах (шлангах), из-за чего запуск системы — хлопотное и отвественное мероприятие.
Тихие и шумные
Отличается еще и внутренняя конструкции насосов. От их строения зависит уровень шума при работе.
- Вихревые. Всасывающее усилие создается за счет лопастей внутри корпуса. Эти насосные станции водоснабжения для дома бесшумные или очень тихие, но поднимать воду они могут только с небольшой глубины. Их можно и нужно ставить в жилых домах: они очень не любят изменения температур, а при замерзании выходят из строя.
- Центробежные насосы шумят при работе сильно, но качают воду с приличных глубин и могут работать при разных температурах, потому могут устанавливаться в специально оборудованных приямках.
Как провести воду из колодца или скважины в дом, читайте тут.
Виды
Ассортимент насосных станций российского бренда «Вихрь» достаточно широк, однако в каждой линейке товаров имеются модели, являющиеся наиболее предпочтительными для покупателей. Самое популярное и востребованное напорное оборудование компании:
- автоматическая станция «Вихрь» АСВ – 1200/24Н;
- устройство для водоснабжения «Вихрь» АСВ – 800/19;
- система водоснабжения «Вихрь» АСВ – 370/2Ч;
- водяная насосная станция «Вихрь» АСВ – 800/50;
- скважинный насос «Вихрь» СН – 50.
Чтобы определиться с выбором подходящей модели напорного оборудования, необходимо тщательно изучить все характеристики модельного ряда.
Устройство АСВ-1200/24Н
Данный тип насосной станции предназначен для чистой воды. Он наделен высококачественной конструкцией и надежной системой автоматического контроля. Агрегат отличается длительным эксплуатационным периодом без ухудшения функционала. Он имеет множество преимуществ, среди которых:
- энергоэффективность;
- корпус, изготовленный из чугуна, который не ржавеет, а также устойчив к различным механическим воздействиям;
- встроенный барометр, позволяющий контролировать перемены давления в системе;
- высокий напор;
- полностью автоматический режим работы;
- бесшумная работа (устройство подходит даже для домов с низкой звукоизоляцией).
Устройство АСВ – 370/2Ч
- наличие металлического ресивера, состоящего из двух частей и мембранной перегородки;
- конструкция, выполненная из чугунного сплава, устойчивого к механическим повреждениям и воздействиям окружающей среды;
- наличие автоматической термозащиты.
Глубина всасывания устройства составляет 9 м, объем бака – 2 л.
Скважинный насос СН-50
Это устройство предназначено для подачи чистой воды из колодцев или скважин, глубина которых составляет не более 50-ти метров. Конструкция изготовлена из высококачественной нержавеющей стали, что сводит к минимуму возникновение коррозийных процессов, а также предотвращает механические и другие повреждения от воздействия окружающей среды. Прибор компактен, удобен в эксплуатации и позволяет качать воду из скважин диаметром от 100 мм.
С этим читают
Общие сведения о продукции компании
Фирма «Калибр» находится в подмосковном городе Королев. Она была создана в 2001 году. В настоящее время компания занимается производством и импортом инструментов и оборудования для строительства и дачных хозяйств.
Среди широкого ассортимента товаров, предлагаемых компанией, особое место занимает насосное оборудование, в том числе и автономные системы водоснабжения с помощью водозабора из подземных скважин.
Все насосные станции компании произведены в Китае, что значительно снижает их цену на фоне конкурентов.

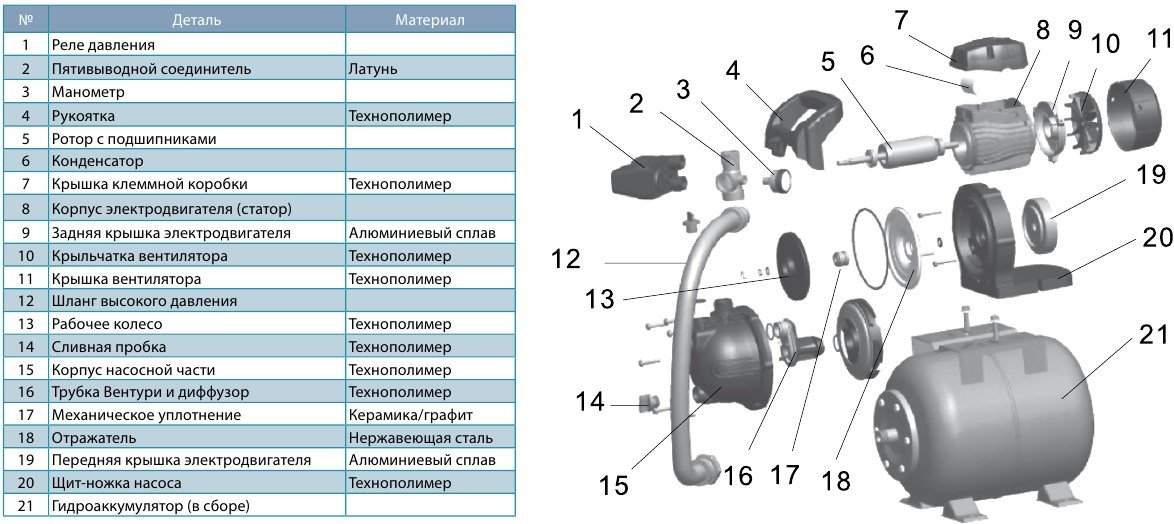

Как и любая подобная станция, продукция фирмы состоит из трех основных модулей:
- центробежного самовсасывающего насоса с асинхронным электродвигателем, задачей которого является создание устойчивого напора воды;
- гидроаккумулятора, который должен обеспечивать запас воды, необходимый для беспрерывного водоснабжения;
- модуля управления, который автоматически следит за уровнем напора и принимает решение о включении и отключении насоса согласно заданной программе.
Некоторые модели дополнительно могут оснащаться эжектором, задачей которого является ускорение потока воды, что позволяет использовать насос для добычи воды из скважин большой глубины.
Так, модели изделий без эжектора можно использовать со скважинами глубиной до 8 м, а с ним рабочий диапазон глубины возрастает вплоть до 40 м.
Все системы автономного водоснабжения компании предназначены для работы от электрической сети напряжением 220 В при частоте 50 Гц.
Выбор насосной станции для дома
Насосная станция предназначается для организации автономного водообеспечения дома. В продаже есть множество модификаций подобного оборудования. Разберемся, на какие критерии следует ориентироваться в первую очередь.
Производительность
Мощность насосной станции должна быть такой, чтобы поднимаемый объем воды покрывал все потребности жильцов.
Обычно для комфортного проживания семьи, которая состоит из 3–4 человек, достаточно оборудования средней либо малой мощности с объемом гидробака до 20 л. Такая станция обеспечивает напор порядка 40–55 м, а ее производительность составляет 2–4 м3/ч.
В то же время, следует учитывать, что количество подаваемой в дом воды зависит не только от производительности самой станции, но и от параметров скважины или колодца, откуда осуществляется забор.
Имеет значение глубина, уровень залегания вод (динамический и статический), диаметр установленной трубной арматуры.
Также должны учитываться возможности фильтров, которые защищают насосное оборудование от загрязнителей, содержащихся в природных водных источниках. Большинство бытовых станций могут осуществлять подъем из колодцев глубиной не более 9 метров.
Тип насосного оборудования
Как правило, станции оснащаются насосами двух видов: самовсасывающими вихревыми либо центробежными. Обе разновидности могут быть консольными или моноблочными.
Такое оборудование обеспечивает достаточный напор, обладают значительной глубиной всасывания и менее критичны к попаданию воздуха в систему. Но окончательный выбор типа насоса желательно обсудить со специалистом, поскольку при этом следует учитывать ряд индивидуальных особенностей объекта.
Эксперты также классифицируют насосные станции в зависимости от подъема. Системы первого подъема. Вода поднимается из скважины либо колодца на уровень грунта.
Установки второго подъема. Такая станция может создать напор в системе, которая находится выше уровня почвы.
Системы третьего подъема. Такое оборудование способно поднимать воду на уровень, расположенный выше 2–3 этажа. Между собой насосные станции разного подъема различаются количеством насосов в цепочке.
Материалы изготовления
Для удешевления стоимости и облегчения веса оборудования многие элементы насосных станций других производителей, в отличии от Pedrollo, изготавливаются из пластика.
Однако данный материал уступает металлам и сплавам по прочности и долговечности. Поэтому желательно отдать предпочтение моделям, которые изготовлены из нержавейки либо чугуна. Они более долговечны, издают меньше шума при работе, хотя и стоят несколько дороже.
Модельный ряд насосных станций Калибр СВД
Сортамент насосных станций из серии СВД состоит из 22 моделей. При этом модельный ряд станций можно разбить на четыре группы, которые отличаются друг от друга не только рабочими характеристиками, но и конструкционными особенностями. Поэтому далее по тексту мы рассмотрим общий модельный ряд с привязкой к конкретным группам насосных станций.
Серия Калибр СВД ЧК
Насосная станция Калибр СВД-1100 ЧК
В эту группу входят насосные станции, оснащаемые агрегатом с чугунным корпусом и блоком автоматического контроля расхода воды, который включает насос при открытом кране.
Стоимость насосных станций из серии СВД ЧК колеблется в пределах от 3 до 5 тысяч рублей. А производительность – в пределах от 30 до 48 литров в минуту. Причем такие станции могут забирать воду лишь с 8-метровой глубины. Ну а напор подобной станции равен 20-60 метрам.
Поэтому агрегаты из серии СВД ЧК используются как для питания трубопроводов автомобильных моек, так и для снабжения бытовых водопроводом или систем ирригации ландшафта.
Серия Калибр СВД ЭЧК
Серия Калибр СВД ЭЧК
Эта серия работает на больших глубинах – до 40 метров. Поскольку в комплектацию станций СВД ЭЧК входит выносной эжектор. Причем этот блок ограничивает производительность, но улучшает напор. Поэтому насосные станции из серии СВД ЭЧК используются лишь в системах водоснабжения, доставая артезианскую воду питьевого качества из очень глубоких скважин.
Производительность подобных агрегатов равна 1700-1750 литров в час, а напор доходит до 60 метров. Но за такую станцию придется отдать максимальную цену – 6-7 тысяч рублей. Однако благодаря бесшумной работе и хорошей производительности такая насосная станция приживется в доме даже самого привередливого покупателя.
Серия Калибр СВД Н
Эта серия комплектуется самовсасывающими насосами, корпуса которых изготовлены не из чугуна, а из нержавеющей стали. Поэтому станции СВД Н эксплуатируются очень долго, радуя производительностью всех своих владельцев.
Серия Калибр СВД Н
К тому же нержавеющая сталь дает возможность прокачивать сквозь такую станцию воду исключительного качества. Ведь в отличие от пористого чугуна она не создает предпосылок для образования колоний вредоносных бактерий в литейных лакунах.
Ну а рабочие характеристики у станций серии СВД Н способствуют удовлетворению любых потребностей владельцев таких аппаратов. Ведь напор станций из этой серии доходит до 55 метров, при производительности до 7700 литров в час. Ну а стоимость агрегатов из серии СВД Н доходит до 7-8 тысяч рублей.
Причем самые производительные агрегаты, оснащенные накопителем на 50-100 литров, продаются лишь по предварительному заказу даже в интернет — магазине производителя.

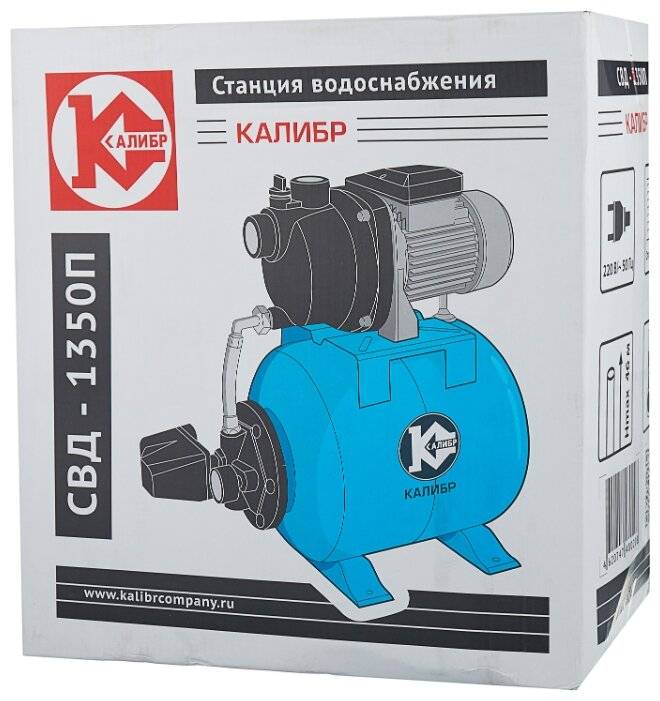

Серия Калибр СВД П
Эта серия комплектуется насосами в полимерном корпусе. Поэтому при вполне приличной производительности станции СВД П стоят не очень дорого – до 5000 рублей.
Серия Калибр СВД П
Причем напор таких агрегатов доходит до 46 метров, а производительность – до 3600 литров в час. Правда, выкачка воды возможна лишь с глубины 8 метров (и не более). А допустимая температура жидкости не может превышать 40 градусов Цельсия.
Из прочих достоинств стоит отметить абсолютную коррозионную устойчивость корпуса насоса (пластик не ржавеет и не гниет), низкий вес (до 10 килограмм), что облегчает процесс фиксации, и малошумную работу (звукопроницаемость полимеров ниже, чем у металлов).
Возможные неполадки в работе установки
Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать.
Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.
Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.
Если насос вовсе не хочет включаться, то стоит посмотреть на . Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.
Насосная станция «Вихрь» АСВ-370/2Ч
Автоматическая насосная станция «Вихрь», которая обеспечивает бесперебойную подачу воды для различных целей. Работает не только с поверхностными источниками и резервуарами, а и подземными скважинами и колодцами.
Достоинства:
- асинхронный электромотор;
- самовсасывающая помпа, которая содержит интегрированный эжектор, обеспечивающий хорошую высоту самовсасывания;
- есть переключать давления – специальное реле, которое реагирует на его колебания выше или ниже оптимального уровня;
- встроенный манометр – пользователь легко следит за состоянием давление в конкретное время;
- надежный металлический ресивер, который состоит из 2-х частей с мембранной перегородкой;
- герметичный чугунный корпус, стойкий к ударам, действию факторов внешней среды;
- термозащита, которая срабатывает в авторежиме.
Технические параметры АСВ-370/2 Ч:
- Мощность – 0,37 кВт;
- Подача – 2,7 м3/ч;
- Напор – 30 м;
- Всасывание – 9 м;
- Гидроаккумулятор – 2 л;
- Вес – 6 кг.
Лучшие вибрационные насосные станции
В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.
DAB E.sybox Mini 3 (800 Вт)
5
★★★★★оценка редакции
100% покупателей рекомендуют этот товар
Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.
Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.
Достоинства:
- простота установки;
- удобство использования;
- производительность 4.8 м³/ч;
- напор до 50 метров;
- долговечность.
Недостатки:
высокая цена.
DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.
Metabo HWW 4000/25 G
4.9
★★★★★оценка редакции
95% покупателей рекомендуют этот товар
Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.
Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.
Достоинства:
- простота обслуживания;
- долговечность;
- производительность до 4000 л/ч;
- мощный двигатель;
- отверстие для залива воды.
Недостатки:
короткий кабель.
Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.
ЗУБР НАС-Т5-1100-С
4.8
★★★★★оценка редакции
90% покупателей рекомендуют этот товар
Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.
Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.
Достоинства:
- прочный корпус;
- долговечность;
- мощный двигатель;
- высокая производительность;
- обратный клапан.
Недостатки:
короткий сетевой кабель.
ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.
Акваробот М 5-10 (В)
4.8
★★★★★оценка редакции
89% покупателей рекомендуют этот товар
К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.
Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.
Достоинства:
- компактность;
- высокая производительность;
- удобство обслуживания;
- простота установки;
- низкая цена.
Недостатки:
малая глубина всасывания.
Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.
