Водоснабжение дачи: с чего начать?
- Первым этапом обустройства автономного водопровода на даче своими руками должен стать выбор источника для забора воды. Если на приобретенном участке уже имеется колодец или скважина, то половина дела сделана. В противном случае придется позаботиться о сооружении источника самостоятельно.
- Нелишним будет пройтись по соседним участкам и проконсультироваться с их владельцами, каким образом они добывают воду, и каково её качество. Опыт соседей по даче поможет определиться с выбором оптимального варианта забора воды в той или иной местности.
- После того как источник построен (выкопан колодец или пробурена скважина), можно приступать к монтажу водопровода. Причем все работы вполне возможно произвести своими руками, не прибегая к услугам наемных специалистов.
Отличия между насосом и станцией
Как можно догадаться из названия скважинный или погружной насос устанавливается в глубине гидротехнического сооружения и работает в водной среде. При этом агрегат должен быть полностью скрыт под водной гладью. В отличие от него поверхностная насосная установка монтируется на поверхности земли в подвале дома, специально возведённой постройке или утеплённом кессоне.
К преимуществам погружного насосного оборудования можно отнести следующие моменты:
- Поскольку глубинный насос постоянно находится в прохладной водной среде, его электродвигатель надёжно защищён от перегревания.
- Шум от агрегата не слышен ни на поверхности возле источника, ни в доме.
- Поскольку данный прибор имеет компактные размеры, его можно установить даже в узком и глубоком гидротехническом сооружении, не говоря уже о колодце.
- Агрегат позволяет сэкономить место в доме или на территории участка, поскольку устанавливается в недрах колодца или скважины.
- Насос может поднимать воду со значительной глубины (до 40 м).
- Скважинный насос как нельзя лучше подходит для скважин или колодцев сезонного использования. В этом случае для консервации на зиму нужно просто слить воду из системы на поверхности.
- В зависимости от производительности и напора воды можно выбрать подходящий агрегат.
У погружных насосов есть и свои недостатки:
- Каждое открывание крана в доме, даже для того чтобы помыть руки или набрать стакан воды, вызовет запуск агрегата. Поскольку срок службы насоса рассчитан на определённое количество циклов запуска и остановки, это может привести к быстрому износу и выходу из строя. Однако это не касается агрегатов, которые работают с гидробаком.
- Поскольку прибор монтируется глубоко в скважине, то для технического обслуживания и ремонта агрегат каждый раз придётся поднимать на поверхность, что усложняет и замедляет время выполнения работ. Кроме этого бывают ситуации, когда насос застревает в скважине и достать его бывает очень сложно, а порой и невозможно.
- Высокая стоимость.
У насосных станций тоже есть свои недостатки:
- Насосная станция, установленная в доме или возле него, издаёт довольно много шума, который может мешать жильцам.
- Монтаж влечёт за собой дополнительные расходы на звукоизоляцию и утепление подвального помещения, возведение отдельной постройки или оборудование кессона. Кроме того такая установка не позволит вам сэкономить место в доме или на участке.
- Поскольку электродвигатель насосной станции работает на поверхности, то он охлаждается только за счёт перекачиваемой воды. В связи с этим мотор может перегреваться, что приведёт к автоматическому отключению прибора.
- Обычная насосная станция может перекачивать воду с глубины 8-10 м. Для подъёма жидкости из более глубоких недр понадобится укомплектовать агрегат эжектором выносного типа.
- Прибор поддерживает стабильное рабочее давление в системе. Но при определённых условиях он может давать низкий КПД (ограниченный напор и плохая производительность).
- Использование мощного насоса может повлечь за собой перерасход электроэнергии.
- Эффективная работа установки зависит от чистоты перекачиваемой жидкости, поэтому станцию обязательно нужно дополнять фильтрующим приспособлением, которое не входит в стандартную комплектацию.
К преимуществам насосных станций можно отнести их компактность, быстрый монтаж, доступное и простое техобслуживание, приемлемую стоимость. Поскольку станция накапливает необходимые запасы воды в гидробаке, это позволяет агрегату выполнять меньше циклов запуска и остановки, что в итоге позволит продлить срок службы прибора.
Выводы: для небольших и неглубоких гидротехнических сооружений подходят насосные станции. Но если вы хотите обеспечить высокую надёжность и производительность системы водоснабжения при глубокой скважине, то лучше отдайте предпочтение погружному насосу.
Популярные марки
Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так: 70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.
Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей
Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход до 1100 литров в час. Такие установки стоят от 450-500$.
У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия. Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.
Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.
Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.
Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт) того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.
Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.
Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.
Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных
Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.
Как подобрать
Нормальное обеспечение водой дома, дачи или бани возможно только при правильном подборе всех параметров. А выбрать нужно:
- тип и производительность насоса;
- размеры гидроаккумулятора;
место расположения.
Прежде всего, нужно узнать, достаточно ли быстро прибывает вода в колодец или скважину. Если дебет колодца или скважины меньше 1,7 м3/час (количество поступающей воды за один час), требуемое давление обеспечить не удастся. Оборудование рассчитано на более высокую производительность.
Подбор типа насоса
Один из самых сложных и ответственных этапов — выбор насоса. Он должен создавать достаточное давление, чтобы поднять воду на необходимую высоту. При этом его производительность должна обеспечивать потребности в воде, но в то же время, не должна превышать мощности скважины или колодца.
В насосных станциях используют самовсасывающие насосы вихревого и центробежного типа. И те и другие могут быть в моноблочном или консольном исполнении. Но такие насосы могут поднимать воду с относительно небольшой глубины:
- насос со встроенным инжектором обеспечит подачу с глубины 8-9 метров;
- нормально всасывающий с глубины 7-8 метров.
Если подавать воду нужно с большей глубины, необходимо будет использовать погружной насос. Его покупают, и на его основе собирают насосную станцию, второй выход — поставить агрегат с выносным инжектором.
Насос — один из главных компонентов системы
При использовании выносного инжектора поднять воду можно будет с глубины порядка 42 метров, но КПД системы получается невысоким, а затраты электроэнергии гораздо выше — работают по сути два насоса одновременно. Но иногда это — лучший выход.
Система с погружным насосом при большой глубине колодца будет самым лучшим вариантом. Она эффективна и «тянет» немного энергии. Единственный нюанс: погружное оборудование достаточно чувствительно к чистоте воды. Чтобы внутрь не попадал песок ил и другие посторонние частицы, на входной патрубок насоса устанавливают специальную сетку-фильтр.
https://youtube.com/watch?v=p1twcgiduZg
Выбор мощности
Производительность подбирают из учета максимального расхода воды. Прикиньте, сколько одновременно может быть открыто кранов, посчитайте, объем воды, который через них уходит. Это и будет требуемая мощность насоса. Вообще, этот параметр лучше брать с запасом, так как работа на пределе резко сокращает «жизнь» оборудования.
В среднем, для семьи из 3-4 человек расход составляет 2-4 м3/час, соответственно выбирается и оборудование.
Выбор объема гидроаккумулятора
Вообще, желательно устанавливать как можно более объемный бак. Это обеспечит более редкое включение насоса. Ведь, чем реже он включается, тем дольше будет служить: пусковые токи на мотор действуют разрушительно. С другой стороны, большой гидроаккумулятор нужно где-то устанавливать, а еще он стоит приличных денег. Зато при отключении электропитания у вас в системе будет запас воды, равный объему вашего бака.
Чем больше бак для воды, тем реже включаться будет насос
Только будьте внимательны. Есть мембранные расширительные бачки для газовых котлов. Они стоят намного дешевле, но делают воду непригодной для питья. Да и не рассчитаны они на работу с жидкостью, так что скоро выйдут из строя.
Подобрав все эти компоненты, можете приступать к выбору насосной станции, которая будет удовлетворять вашим требованиям.

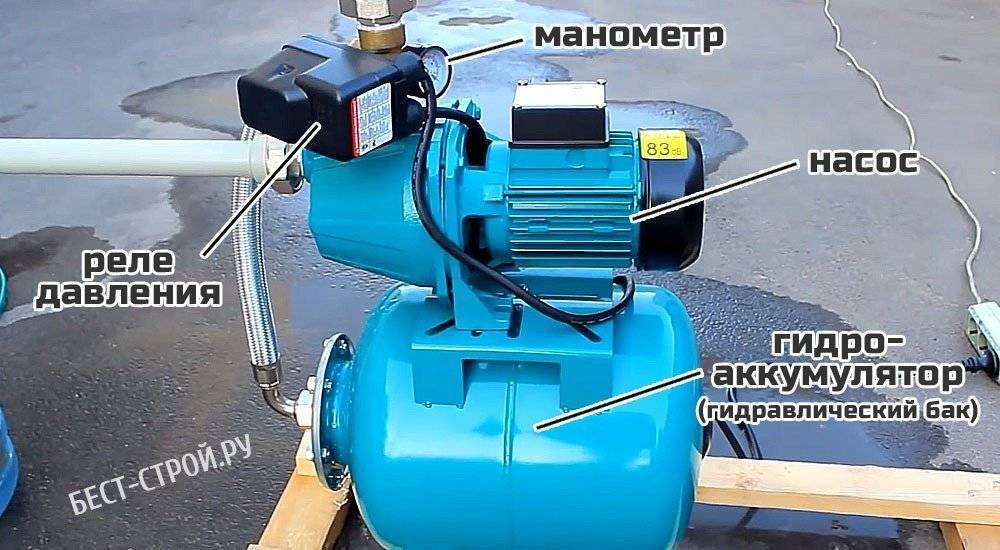

Устройство типовой насосной станции
Типовая насосная станция для дачи состоит из следующих основных деталей:
- гидроаккумулятор (гидравлический бак с мембраной);
- насос;
- реле давления;
- манометр;
Устройство типовой насосной станции
Гидроаккумулятор насосной станции
Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов
Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

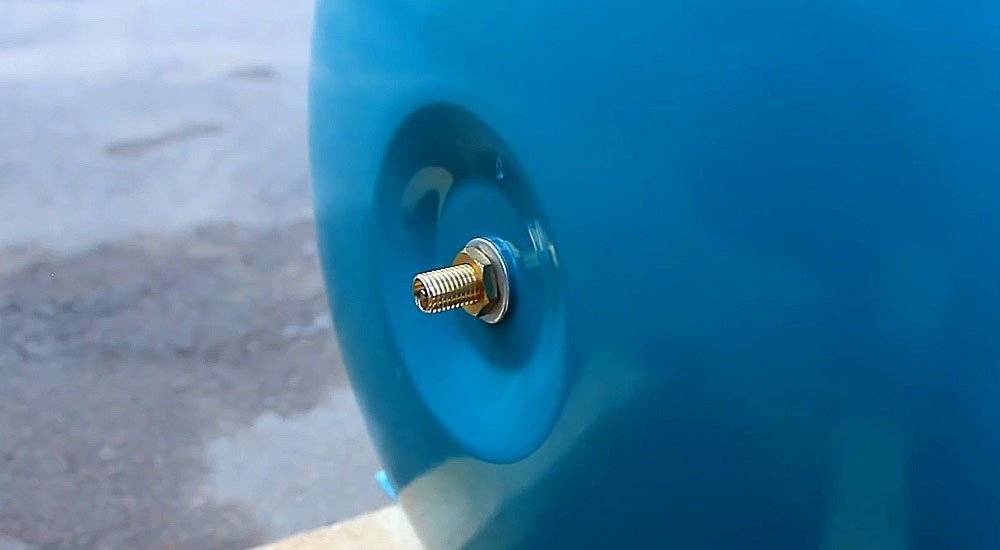

Ниппель для закачки воздуха в гидроаккумулятор насосной станции
Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:
- реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
- больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).
Насос станции
Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:
- поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
- погружные насосы:
- центробежные;
- вибрационные.
Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.
Сравнение разных типов насосов для насосной станции
| Тип насоса | Глубина всасывания | Напор | КПД | Уровень шума | Установка | Эксплуатация |
|---|---|---|---|---|---|---|
| Центробежный насос | 7-8 м | высокий | низкий | высокий | вне дома, удаленно | сложно: необходимо заливать воду в систему |
| Многоступенчатый насос | 7-8 м | высокий | высокий | нормальный | внутри дома | сложно: необходимо заливать воду в систему |
| Самовсасывающий насос | до 9 м (до 45 м при наличии эжектора) | нормальный | нормальный | нормальный | внутри дома | просто: нет особенностей |
| Центробежный погружной насос | до 40 м | нормальный | низкий | нормальный | в воде | просто: нет особенностей |
| Вибрационный погружной насос | до 40 м | низкий | низкий | нормальный | в воде | просто: нет особенностей |

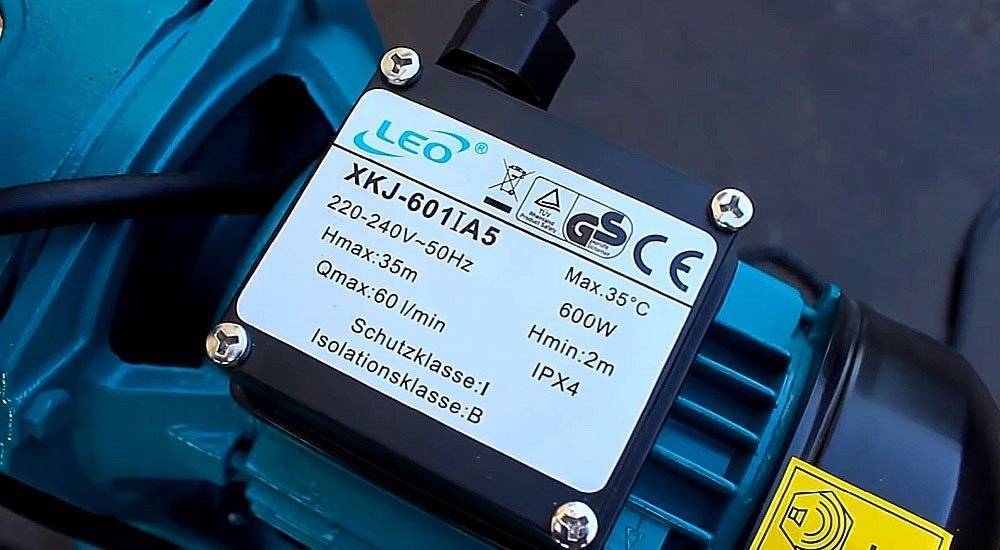

Характеристики насосной станции
Основные параметры выбора насосной станции для дачи
Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

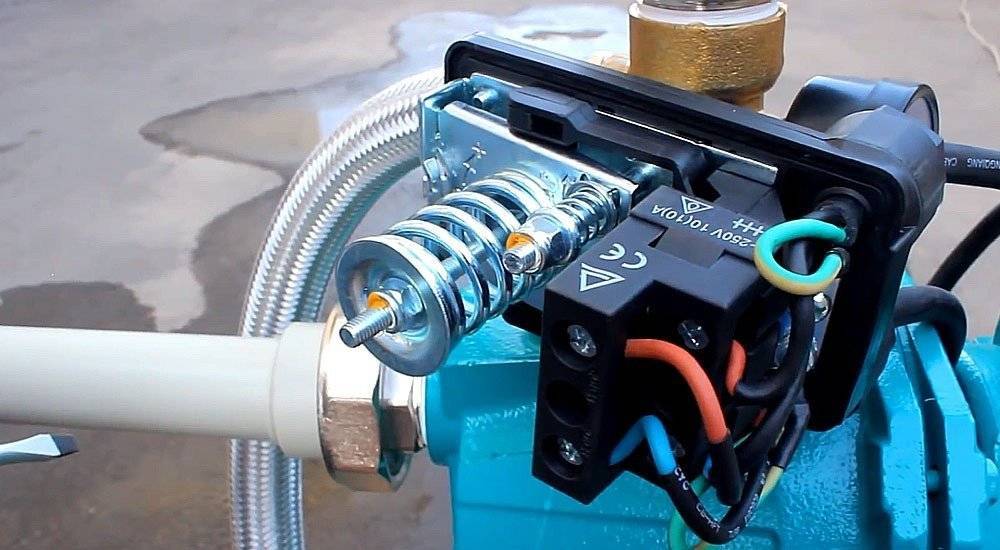

Реле давления насосной станции
Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.
Реле давления насосной станции
Регулирование реле давления
Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.
Запомните две вещи:
- Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
- Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.
Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

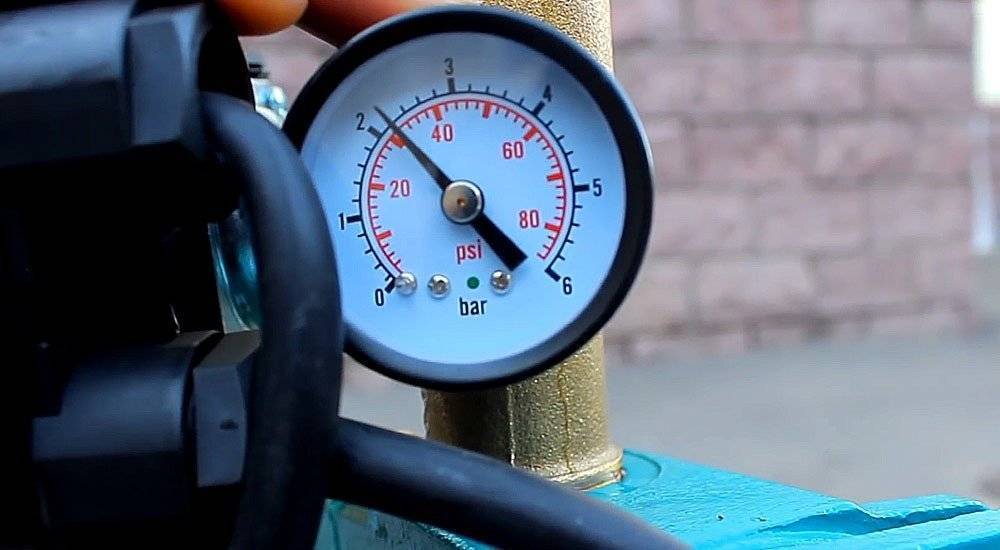

Манометр
Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.
Манометр насосной станции показывает давление в системе водоснабжения дачи
Поверхностные насосы для скважин на воду
Второй тип насосов для скважины – поверхностные. Они располагаются около устья скважины (в кессоне) или в помещении частного дома. Всасывание воды производится через погружной шланг (рукав, трубу), помещенный в водоносный слой скважины.
В большинстве своем поверхностные насосы являются агрегатами центробежного типа. Электродвигатели охлаждаются вентилятором, встроенным в кожух. Габариты насосов таковы, что разместить несколько последующих камер нагнетания невозможно – поэтому насосы имеют ограничение по глубине всаса до 10 метров.
Ручные поверхностные насосы
Ручной насос – простейший представитель семейства. С помощью рычага ручного привода придается поступательное движение поршню в рабочей камере, оборудованной системой клапанов. Попеременное открытие клапанов обеспечивает подачу воды на выходе из колонки насоса.
Описанный агрегат является раритетом, применяется очень редко – при временном отсутствии электричества.
Поверхностные самовсасывающие центробежные насосы
Самовсасывающие насосы оборудуются обратным клапаном на выходе, рабочая камера должна быть постоянно заполнена водой. Работа устройства основана на центробежном принципе. Аппарат имеет простейшее управление, без автоматики защиты.
Насосы этого типа создают напор до 10 метров, предназначены для заполнения емкостей, полива и прочее. Недостатком является ручное управление, высокий уровень шума, отсутствие блокировок и защитной автоматики.
Поверхностные насосные станции для воды
Насосная станция – оптимизированный самовсасывающий насос. Она оборудована на базе гидроаккумулятора, имеет встроенный обратный клапан. Станция оборудована системой контроля давления в системе в целом. По показаниям датчика насос включается (при падении давления ниже заданного) и выключается (при достижении заданного давления).
Станции являются основным видом поверхностного оборудования для скважин, создают давление до 10 – 12 метров. Недостатком в работе является повышенный уровень шума, поэтому станцию выгодно размещать в кессоне.
Эжекторные и инжекторные насосные станции
Насосы этого типа являются особыми конфигурациями насосной станции. Они оборудованы трубами малого диаметра, проложенными внешним способом (эжектором) или внутренним (инжектором).
Вода в байпасах малого диаметра движется с большей скоростью, на выходе из эжектора (инжектора) придает ускорение основному потоку воды.
Выброр насосной станции для дачи
Существуют разные типы насосов: одни подходят для полива и имеют небольшую мощность, другие используются в станциях и помогают подавать воду в дом, иногда это второй и даже третий этаж, поэтому давление должно быть намного больше, чем в насосе для полива.
Подача воды может осуществляться следующим образом:
- Насос включают только при необходимости, он не имеет автоматики и подает воду непосредственно после включения. Такой вариант подойдет для полива или если вы проживаете в доме непостоянно и вода нужна редко.
- Насос перекачивает воду в накопительную емкость, расположенную в верхней части дома. Таким образом, всегда имеется определенный запас, снижающий зависимость хозяев от стабильности подачи электроэнергии. Может применяться безнапорный накопительный бак, например, в качестве летнего душа. На сам насос можно установить выключатель. Такой метод не позволит использовать бытовую технику, например, стиральную машину, так как ей требуется хороший напор воды.
- Использование мембранного гидроаккумулятора и погружного насоса. Способ этот более удобный, но также не лишенный недостатков.
- Установка автоматической станции. Такая насосная станция в колодец для дачи позволяет работать системе водоснабжения автономно, при этом при использовании мембранного резервуара можно создать запас воды, который будет выдаваться под давлением. Кроме этого, система не требует постоянного включения и выключения насоса, автоматика будет делать это сама, главное, чтобы оборудование было подключено к электропитанию. По сути все будет работать точно так же, как в городской квартире. Стоит открыть кран, идет вода, закрыть – не идет; больше ничего делать не нужно. Такая система оснащается специальным реле, регулирующим давление, чтобы оно не щелкало, применяют мембранный бак, который поддерживает необходимое давление внутри системы. Это помогает снизить нагрузку и на насос, повысить его ресурс, снизить расход электроэнергии. Автоматические являются оптимальным вариантом, так как ими не только удобнее пользоваться, но и они позволяют сэкономить расход электричества.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания

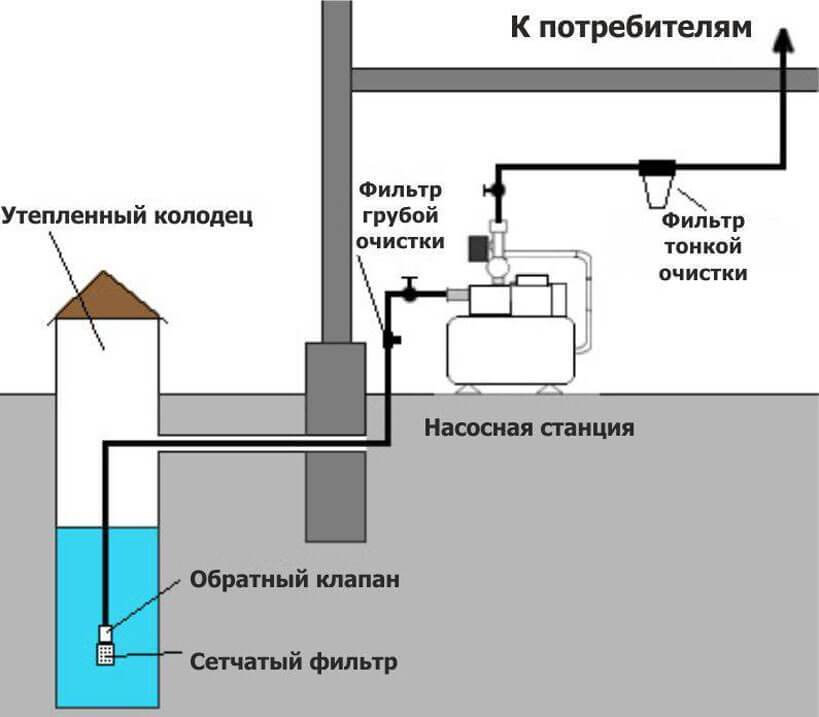

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Выбор по техническим характеристикам
Определить какого типа насос для колодца вы будете ставить — это меньшая часть задачи. Потом надо выбрать производителя, а затем — найти подходящую модель, которая сможет подавать воду в нужном количестве с требуемым напором. Это и есть две основные характеристики при выборе насоса для колодца — производительность и напор.
Производительность (расход)
Требуемая производительность насоса для колодца (обозначается обычно Q, измеряется в л/с или л/ч, реже в кубометрах/ч) рассчитывается исходя из состава системы. В ней есть какое-то количество кранов, унитаз, биде, бытовая техника с расходом воды. Считается расход воды для всех этих потребителей (обычно — в литрах в секунду). Расход можно взять в среднем 0,2 л/с на каждую точку, а можно найти в таблице.
Расход воды для разных сантехнических приборов
Добавлять к этой цифре запас «на всякий случай» не надо. В расчете и так заложен более чем двукратный запас: ситуации, когда включены все точки потребления одновременно практически исключены. Максимально у вас одновременно может работать половина потребителей, да и то несколько секунд, а реально — одновременно включается еще меньшее количество точек. Так что запас действительно большой, и увеличивать его нет необходимости.

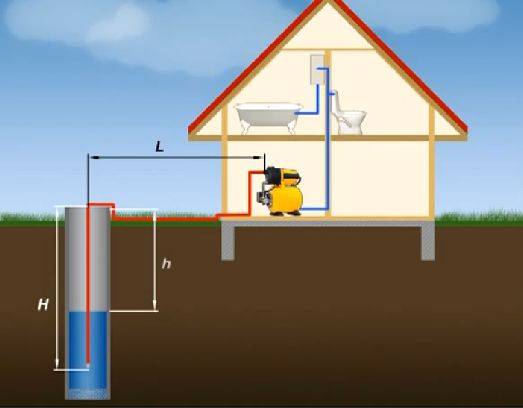

Напор
Напор насоса (обозначается буквой H, измеряется в метрах) — это величина, на которую он сможет поднять воду. При выборе насоса для колодца надо знать:
- Глубину, с которой будет подниматься вода (глубина колодца).
- Подъем до наивысшей точки потребления . При наличии гидроаккумулятора это его высота, если его нет — это обычно самый высоко расположенный душ в доме.
- Общая высота подъема (Hgeo) считается как сумма глубины колодца и уровня, на котором находится высшая точка водоразбора.
- Расстояние, на которое надо воду передавать (L) по горизонтали , включая высоту подъема до высшей точки.
Формула точного расчета сложна, так что при подборе насоса для колодца пользуются обычно упрощенным вариантом. Один из них — на фото.
Формула расчета напора насоса
По найденной цифре и выбирается напор насоса для колодца.
Выбор модели по графическим характеристикам
После того, как вы определились с напором и производительностью, надо выбрать модель. Это делают по графикам, отображающим технические характеристики (на фото ниже).
Пример графических характеристик насосов
Подобные графики есть в технических характеристиках. Вы находите на осях координат те значения, которые вы ранее высчитали, находите точку их пересечения на плоскости. Располагаться она должна в средней части графика (на рисунке это поле окрашено в серый цвет серым), тогда работать насос будет в нормальном режиме, что гарантирует его длительный срок службы. Что делать, если точка находится за пределами требуемой зоны? Искать другую модель, эта для вашего случая не подходит.
Точку нашли, она попала в среднюю часть рабочих характеристик. Тогда ближайший к точке график — это и будет ваша модель насоса (они подписаны). Что делать, если подходит одновременно несколько моделей? Такое случается, если точка стоит примерно посредине между графиками. Берут тот, характеристики которого находятся выше точки.
