Насос для повышения давления воды: калькуляторы расчета необходимого давления для насоса в доме

Виды повышающих водяное давление насосов

Насос, повышающий давление воды в системе водопровода может иметь разное устройство и неповторимые конструктивные особенности, которые позволяют каждому владельцу недвижимости (частного дома или квартиры) выбрать наиболее подходящий прибор. Среди множества разновидностей насосов для нормализации низкого давления воды в жилом помещении, здании выделяют такие типы:

1. Самовсасывающие (помогают для всех жилых помещений квартиры или частного дома);
2. Циркуляционные (устраняют проблему только на небольшом участке водопровода):
3. для холодной воды (изготавливается из пластика, работают с водой, имеющей температуру вплоть до сорока градусов по шкале Цельсия);
4. для горячей воды (производятся из хорошей стали или других невредных для человека металлических сплавов и хорошей термостойкой резины).

Разные виды насосов

В зависимости от типа контроля за водяным насосом различают насосы с ручным или автоматическим управлением. Обычно ручную помпу включают лишь на некоторое время. Автоматы-насосы могут работать постоянно. Они имеют специальные датчики, регулирующие и изменяющие работу устройств в зависимости от меняющихся внешних данных.

Также можно приобрести вихревой прибор для повышения вододавления. Он имеет напорный и всасывающий патрубок, расположенные на боковой части устройства. Как это ясно из названия данных элементов, по одному из них вода засасывается внутрь устройства, а по другому – наоборот, выталкивается из него.

Вихревое насосное повышающее устройство в разрезе

Самовсасывающие насосные станции

Самовсасывающий насос – это единственный вид насоса, который можно разместить даже там, где уровень воды недостижим, так как подобный тип устройства позволяет с помощью поверхностного насоса и гидроаккумулятора поднять воду в трубах выше. Остановка работы помпы вместе с дальнейшим регулированием воды в водопроводе становится возможной после замыкания системы и накачивания воды в гидроаккумулятор.

Самовсасывающий насос

«Тяжелая артиллерия»: как выбрать бытовую насосную станцию

Если вы убедились, что трубы не забиты, а вода просто не доходит до вашего этажа, то придется обзавестись более мощным агрегатом – самовсасывающей насосной станцией. Установка насоса может осуществляться с гидроаккумулятором или без него. Многие владельцы небольших квартир выбирают последний вариант, но специалисты настойчиво рекомендуют выбрать первый, пусть даже с самым небольшим баком.

Насосная станция позволит «поднять» воду с нижнего этажа или из скважины

Сама станция – это поверхностный центробежный агрегат для увеличения давления воды, который соединяется с гидроаккумулятором и реле давления, управляющим всей системой. С ее помощью осуществляется забор воды из системы и подача ее в бак. Даже после того, как реле давления выключит насос, потребитель может пользоваться запасенной водой, это очень удобно, если воду отключают часто. При этом давление будет падать. Как только оно снизится до определенного уровня, снова сработает реле, и насос опять включится. Легко догадаться, что чем больше бак, тем дольше служит оборудование, поскольку реже включается-выключается.

Схема подключения к водопроводу в частном доме

Типичная схема подключения насоса повышения давления в частном доме представлена на рисунке ниже.

Схема установки насосной станции в частном доме с находящимся рядом колодцем

Несколько полезных советов

Не всегда для решения проблемы с низким напором воды в системе нужен непременно повышающий насос. Для начала не помешает продиагностировать состояние водопроводных труб. Их прочистка или полная замена может восстановить нормальный напор без дополнительной техники.

Чтобы понять, что проблема в плохом состоянии водопроводных труб, иногда достаточно расспросить соседей, проживающих в квартирах на этом же этаже или выше. Если у них напор нормальный, почти наверняка нужно чистить трубы.

Если же картина у всех одинаковая, возможно, имеются более серьезные проблемы, касающиеся всей водопроводной системы дома и даже района. В высотных домах вода порой просто не поступает на верхние этажи. Здесь требуется высокомощное и достаточно дорогое оборудование.

Имеет смысл скооперироваться с другими жильцами, чтобы разделить расходы. Хорошая идея – потребовать решения проблемы от организации, которая получает оплату за водоснабжение, поскольку именно она должна обеспечить подачу воды к потребителю.

Отсутствие воды на верхних этажах – это нарушение требований пожарной безопасности

При общении с поставщиком услуг водоснабжения стоит обратить внимание на этот момент и упомянуть возможность судебного разбирательства в виду несоблюдения законодательных норм

Установку техники в многоквартирном доме лучше всего поручить штатному сантехнику управляющей компании. Он и с системой лучше знаком, и будет нести ответственность в случае протечек или поломок, вызванных некачественным монтажом оборудования.

Характеристики и особенности

Выбирая насос, необходимо руководствоваться его рабочими параметрами.

Основными характеристиками повысительного насоса являются:

• Давление. Агрегат должен обеспечивать на выходе 4-5 Атм. Необходимо также узнать, какое минимальное давление на входе возможно для данной модели;
• Мощность. Этот показатель определяет, до каких значений способен повысить напор данный насос. Если планируется установка в начальной точке системы и последующий подъем воды на верхние этажи, мощность должна быть достаточно большой. Для квартиры обычно хватает 120-250 Вт, такое устройство не будет потреблять слишком много электроэнергии;
• Тип соединений. Как правило, для подключения насосов используются стандартные трубные резьбовые элементы, но иногда приходится искать соответствующие переходники;
• Температура жидкости. Большинство насосов предназначены для работы с холодной водой. Максимальный допустимый нагрев потока — +50 — +60°. Однако, если планируется увеличить напор линии ГВС, придется искать насос с высокой рабочей температурой.

Выбирая насос, необходимо знать размеры и давление в своей сети. Это поможет правильно подобрать устройство по начальному значению и по мощности.

Несколько полезных советов

Не всегда для решения проблемы с низким напором воды в системе нужен непременно повышающий насос. Для начала не помешает продиагностировать состояние водопроводных труб. Их прочистка или полная замена может восстановить нормальный напор без дополнительной техники.

Чтобы понять, что проблема в плохом состоянии водопроводных труб, иногда достаточно расспросить соседей, проживающих в квартирах на этом же этаже или выше. Если у них напор нормальный, почти наверняка нужно чистить трубы. Если же картина у всех одинаковая, возможно, имеются более серьезные проблемы, касающиеся всей водопроводной системы дома и даже района.

В высотных домах вода порой просто не поступает на верхние этажи. Здесь требуется высокомощное и достаточно дорогое оборудование. Имеет смысл скооперироваться с другими жильцами, чтобы разделить расходы. Хорошая идея — потребовать решения проблемы от организации, которая получает оплату за водоснабжение, поскольку именно она должна обеспечить подачу воды к потребителю.

Отсутствие воды на верхних этажах — это нарушение требований пожарной безопасности

При общении с поставщиком услуг водоснабжения стоит обратить внимание на этот момент и упомянуть возможность судебного разбирательства в виду несоблюдения законодательных норм

Установку техники в многоквартирном доме лучше всего поручить штатному сантехнику управляющей компании. Он и с системой лучше знаком, и будет нести ответственность в случае протечек или поломок, вызванных некачественным монтажом оборудования.

Плюсы и минусы

К достоинствам повышающих насосов следует отнести:

• Обеспечивается нормальное давление в системе, позволяющее работать в штатном режиме многим сантехническим устройствам.
• Компактный размер, не требуется отдельное помещение.
• Автоматические модели работают полностью самостоятельно, ручные запускаются по мере необходимости.
• Появляется возможность одновременного пользования несколькими сантехническими приборами.

Минусами повышающих насосов следует считать:

• Сложность установки, требуется вмешательство в конструкцию трубопроводов.
• Необходимо подключение к сети электропитания.
• Работа насоса сопровождается небольшим шумом.

Мнение эксперта
Кузнецов Василий Степанович

Несмотря на существование некоторых недостатков, использование повышающих насосов постоянно возрастает. Отсутствие альтернативы, простота управления и обслуживания, относительно небольшая стоимость делают эти устройства популярными и востребованными среди владельцев частных домов или .квартир.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники13
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое27
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Особенности выбора конкретного насоса

Таким образом, прежде чем приобрести насосное оборудование, следует учесть ряд важных моментов, а именно:

1. Придерживаться поставленной задачи.
2. Знать характеристики насоса, особенно пропускную способность и создаваемый напор.
3. Выбирать, ссылаясь на авторитет компании-производителя.
4. Знать размеры помещения, где по плану намечается установка насосного оборудования.
5. Выделить заранее сумму, которую готовы потратить на его приобретение.

Правильный выбор зависит от знания необходимой производительности и напора насосной установки поднятия давления. Необходимые расчеты при этом следует доверить профессионалу. Многие компании, занимающиеся реализацией подобного оборудования, предоставляют такую услугу на безвозмездной основе.

Если же требуется всего лишь немного повысить давление, например, на 1,5 атмосфер, тогда насос с наименьшими габаритами подойдет идеально, он легко и просто врезается прямо в трубу.

Многие специалисты не рекомендуют монтаж дорогого и мощного насоса. Они считают, что лучшим вариантом является установка нескольких устройств меньшей мощности. Их подключают непосредственно перед бытовыми приборами, чью работу нужно оптимизировать.

Что это такое?

Основными потребителями техники подобного рода являются владельцы частных домов, не подключенных к общественным сетям. Однако, и в многоквартирных домах показатели напора часто существенно ниже нормативных.

В любом случае решением вопроса становятся специальные насосы, способные обеспечить требуемый напор на изливе сантехнических приборов и устройств. Наиболее проблемными участками являются верхние этажи, где давление иногда не доходит даже до 1 атм.

При этом, многие сантехнические приборы нуждаются в определенных показателях:

• Стиральная машина-автомат нуждается в 2 Атм.
• Джакузи работает при значениях 3-4 Атм.

• Душевая кабина — 3 Атм.
• Бойлер — 2-2,5 Атм и т.д.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

• чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
• агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
• вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Полезные советы

Не рекомендуется сразу при обнаружении недостатка давления в системе затевать монтаж повысительного насоса. Сначала надо провести диагностику, обследовать трубы и запорную арматуру и определить проблемный участок. Нередко поднять давление в трубопроводе помогает замена забитых старых труб, прочистка вентилей или фильтров, отсечка лишних абонентов.

А у Вас уже установлен насос для повышения давления?

Конечно!Нет, но будет!

Если обойтись без установки насосной станции нельзя. полезно объединиться с соседями. Вскладчину проще приобрести и установить дорогостоящий комплекс. Когда в нормальной работе установки заинтересованы все жильцы дома, проще организовать обслуживание или ремонт. В этом вопросе существенную помощь окажет управляющая компания, которая не меньше заинтересована в качественной и бесперебойной подаче воды потребителям.

Кроме того, наличие воды на верхних этажах — требование пожарной безопасности. Если нормативы не выполняются, виновники могут быть отданы под суд, поэтому в решении вопроса всегда заинтересованы все причастные организации и лица.

Повысительный насос — практичный и удобный, а иногда — единственный способ нормализовать давление воды в системе. Стабильная и штатная работа многих сантехнических приборов зависит от давления воды, поэтому обойтись без подобных устройств практически невозможно. Монтаж агрегата не представляет существенной сложности, некоторые пользователи выполняют его самостоятельно.

Цены на подобную технику вполне доступные, всегда есть возможность подобрать оптимальный вариант и по стоимости, и по характеристикам. Большинство владельцев отмечают появление нормативных параметров водоснабжения после установки насоса.

• Насосы для полива огорода. Как выбрать, рейтинг моделей
• Поверхностные насосы для скважин. Обзор и критерии выбора
• Как выбрать фекальный насос? Виды, характеристики, обзор моделей
• Насосная станция для дачи. Как выбрать? Обзор моделей

Виды повысительных насосов

Существует несколько разновидностей насосов, которые делятся на группы по определенным признакам:

• Ручные или автоматические. Это устройства, которые владелец запускает по мере необходимости, или работающие по команде с датчика расхода или давления.
• С мокрым или сухим ротором. Это насосы, ротор которых либо погружен в перемещаемую жидкость, либо находится в обособленной камере и требует охлаждения специальным вентилятором.
• Циркуляционные или самовсасывающие. Первые устанавливаются в разрыв линии и придают потоку необходимый импульс. Вторые чаще всего представляют собой насосные станции, обеспечивающие подачу воды в частный дом из скважин, колодцев и прочих источников. Они являются основной частью системы водопровода и должны обладать необходимыми параметрами для подачи потока с нормативным напором.

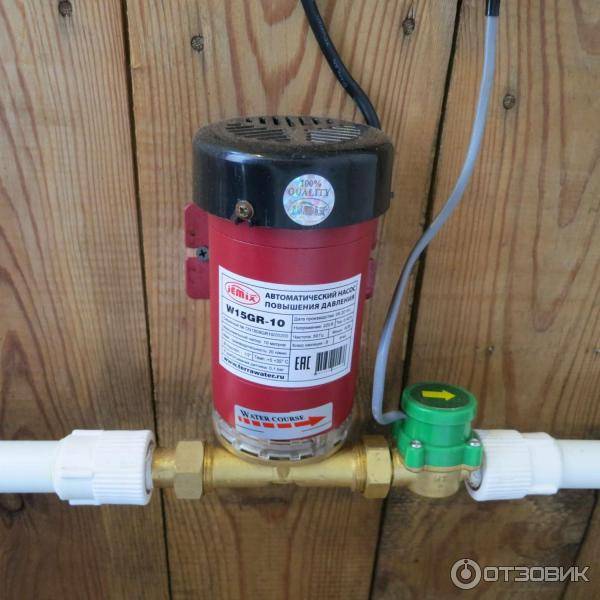

Насос повышения давления

Приступаем к насосу. Заказчик решил взять насос подешевле, поэтому будем работать с насосом повышения давления от марки «Насосы плюс оборудование».

Насос хоть и бюджетный, но довольно неплохой. Внутри упаковки находится весь комплект комплектующих, для монтажа насоса.

Размечаем метки под крепление насоса к стене, сверлим отверстия, собираем насос и крепим к стене

Обратите внимание на метки направления движения жидкости на насосе. Они должны указывать от бака к разбору воды, к потребителю

Датчик движения жидкости насоса вполне пропускает воду и в сторону бака запаса воды, и в водопровод. Яне сделал фото насоса повышения давления в сборе, замотался, но есть фото с насосом от производителя «Sprut», аналогичной модели, который я монтировал несколько лет ранее, и на металлопластиковых трубах.

Надо помнить, что насос, в автоматическом режиме включается при расходе воды около 1,5 м. куб. При таком расходе, поток воды сдвигает лепесток датчика движения, и насос включается. Если у вас насос не будет включатся, пишите мне на форум поддержки (ссылка внизу), постараюсь вам помочь.

Далее обвязываем насос, и производим пробный пуск: запитываем бак запаса воды, проверяя на срабатывание поплавок, потом перекрываем вход воды (на водомере, врезке в стояк), включаем насос в сеть, поставив переключатель насоса в автоматический режим. Открываем кран разбора воды, и насос после того как вода потечёт из крана, должен включиться.

В моём случае, меня и заказчика ждал неприятный сюрприз, на фото снизу.

Ну, эту проблему решили, и конечный вид нашей работы.

На этом работа закончена.

С Вами был — Владимир Войнаровский, всего вам доброго!

Как установить в системе водоснабжения?

Стабилизатор давления воды устанавливается между погружным насосом с первым баком-аккумулятором и точками водоразбора, для которых необходимо выровнять напор.

К СДВ обязательно подключается второй бак-аккумулятор. Только в паре с ним будет обеспечено стабильное давление. Внутреннее давление в воздушной камере бака-аккумулятора, не заполненного водой, должно быть меньше напора стабилизации на 1,0 бар.

Если для подачи воды используется повышающая насосная станция с собственным гидроаккумулятором, то СДВ можно устанавливать прямо на выходной патрубок помпы.

СДВ можно устанавливать в любом положении: вертикально, горизонтально, наклонно

Важно соблюсти направление потока: кран — со стороны насоса, а датчики и манометр — со стороны точек водоразбора.. Парные провода нужно подключить к 2 датчикам

Полярность подключения не важна

Полярность подключения не важна

Парные провода нужно подключить к 2 датчикам. Полярность подключения не важна.

По окончании монтажа, проверить герметичность трубопроводов и соединений. При отсутствии течи, устройством можно пользоваться.

Монтаж оборудования: рекомендации по установке насосных станций

Видео «Особенности установки циркуляционного насоса своими руками»:

Рассмотрим особенности проведения монтажных работ на примере циркуляционного насоса. Подключение агрегата не представляет особых сложностей, поэтому данную работу можно выполнить самостоятельно. Прежде всего, необходимо выполнить врезку агрегата на входе водопровода.

Разметка трубопровода перед врезкой насоса

После замера необходимо из водопровода вырезать отрезок трубы нужной длины. Прежде чем приступать к выполнению монтажа, следует перекрыть подачу воды.

Схема подключения насоса к водопроводу

Насос необходимо установить на подготовленный участок водопровода, для чего следует использовать водозапорную арматуру, фитинги и прочие соединительные элементы, которые подбираются в зависимости от выбранной схемы. Места резьбовых соединений рекомендуется обработать герметиком.

Завершённая врезка агрегата

По завершении установки нужно подключить насос к электросети в соответствии с рекомендациями, описанными в инструкции производителя

Крайне важно соблюдать правила техники безопасности во избежание травматизма

Схема подключения повысительного насоса к бытовой сети

После проведения монтажных работ необходимо протестировать работу агрегата, оценить качество давления воды. При необходимости устранить недостатки сборки и повторить проверку.

Параметры насосов, повышающих давление воды в водопроводе

Любой насос для повышения давления воды в квартире имеет несколько главных параметров, в соответствии с которыми и подбираются устройства для обеспечения нормальной подачи воды в конкретных условиях.

В зависимости от типа управления, разделяют два вида насосов:

1. Ручные. Такие устройства могут находиться только во включенном или отключенном состоянии. Ручной проточный насос для воды может работать исключительно при наличии воды в контуре. Если же вода отсутствует, то оборудованию грозит перегрев, вплоть до полного выхода из строя. Как правило, подобное оборудование используется лишь в отдельных ситуациях, а большую часть времени оно находится в выключенном состоянии.
2. Автоматические. Данная категория устройств оснащается датчиком, который позволяет насосу включаться и выключаться самостоятельно при достижении определенных параметров. Помимо управляющей функции, датчик еще и отключает насос-повыситель при отсутствии воды.

Следующий параметр – это температура рабочей среды, которая делит все оборудование на три категории:

• Насосы, перекачивающие холодную воду;
• Насосы, подходящие только для работы с горячей водой;
• Универсальные насосы, функционирующие без привязки к температуре.

И еще один параметр, заслуживающий внимания – охлаждение насоса, которое может быть реализовано двумя способами:

1. Мокрый ротор. В качестве источника охлаждения выступает жидкость, проходящая через внутренние поверхности оборудования. При отсутствии воды напорный насос для воды будет перегреваться. Оборудование с мокрым ротором работает очень тихо.
2. Сухой ротор. В качестве охлаждающего контура здесь выступает вентилятор, зафиксированный внутри устройства. Любой усилитель давления воды данного типа сильно шумит при работе, но имеет солидный показатель производительности.

Станция повышения давления воды своими руками

Сегодня без особого «напряга» можно купить любую насосную станцию от самых разных производителей, но иногда покупателю не удается найти вариант, все компоненты которого обладали бы желаемыми характеристиками. Часто бывает и так, что у домовладельца уже есть насос или гидроаккумулятор. В подобных случаях приходится отдельно покупать нужные компоненты и собирать насосную станцию самостоятельно.

Выбор гидроаккумулятора

Накопитель выбирают исходя из количества проживающих. Для стандартной семьи из 3-4 человек подойдет устройство объемом 50 – 75 л. Покупать бак с запасом не стоит – вода будет застаиваться.

Баки бывают баллонными и мембранными. Первые более практичны, так как баллон может заменить сам пользователь. Для замены мембраны придется отправляться в центр сервисного обслуживания.

Сборка станции своими руками

Подбираем автоматику

Если у вас уже есть вибрационный насос «Малыш», «Водолей» или «Ручеек», то для него можно приобрести блок автоматики «Вистан», который обладает следующими достоинствами:

• встроенная защита от сухого хода;
• в комплекте есть стабилизатор напряжения;
• обеспечивает плавное включение и выключение насоса;
• плавно меняет мощность насоса.

Для центробежного насоса блок автоматики можно собрать самостоятельно, для чего необходимо приобрести манометр, реле давления и коллектор. Более надежным будет покупной блок, укомплектованный датчиком сухого хода. Выпускаются и более совершенные блоки автоматики, имеющие дополнительную защиту от перегрузки и разрыва напорного трубопровода, а также «умеющие» плавно запускать двигатель и менять его мощность.

Учтите, что у изделий заводского изготовления имеется один недостаток: при поломке одного из элементов, например, реле давления, менять придется весь блок целиком, что довольно дорого.

Установка

Все элементы насосной станции для повышения давления обычно устанавливают в одном месте.

Блок автоматики подключается к напору насоса, а в мембранный (или баллонный) накопитель вода закачивается по отдельному шлангу или трубе.

Если из-за недостатка места насос и бак нельзя установить рядом, то блок автоматики лучше ставить именно возле бака, проложив от коллектора до насоса трубу.

Если же в схеме присутствует распределительная гребенка холодной воды, то автоматику устанавливают рядом с ней, что позволяет поддерживать в гребенке требуемое давление.
