Особенности монтажа
Важными условиями работы ультраярких светодиодов являются:
- правильное соблюдение полярности при
подключении; - обеспечение качественного теплоотведения.
Монтаж производится на
специальные теплоотводящие основания. Они способны проводить электричество
(чаще всего, изготовлены из металла), поэтому во время монтажных работ надо
сразу обеспечивать качественную изоляцию. Кроме этого, необходимо действовать
аккуратно, поскольку сверхяркие светильники довольно хрупкие
Если к ним
отнестись без осторожности, можно сломать или вывести конструкцию из строя
В остальном монтажные работы ничем не отличаются от обычных. При пайке рекомендуется использовать теплоотвод или ограничить время прикосновения паяльника к контактам до 10 секунд (не более).
Преимущества
Основным преимуществом
светодиодов Пиранья является высокая яркость свечения, позволяющая использовать
их в разных приборах, создавать качественную и эффективную подсветку, не
устанавливая большое количество элементов. Кроме этого, приборы обладают
следующими преимуществами:
- устойчивость к нагрузкам динамического типа
(тряска, удары, вибрация и т.п.); - способность легко переносить перепады
температуры; - обладают наиболее низким коэффициентом изменения
сопротивления в зависимости от температуры; - устойчивы к резкому изменению напряжения;
- обладают расширенным диапазоном угла раскрытия
светового луча по сравнению с альтернативными моделями; - просты и удобны в монтаже;
- обладают длительным сроком эксплуатации;
- Производители предлагают пользователям пять

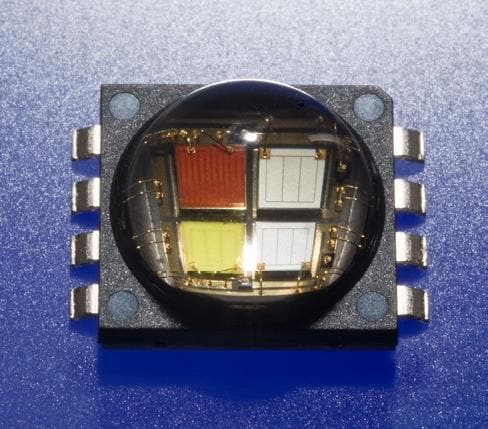

вариантов цвета светодиодов Пиранья, а также RGB варианты, состоящие из красного, зеленого и синего
светодиодов в одном корпусе.
Линза, расположенная в центре верхней части корпуса, обеспечивает концентрацию и выравнивание светового луча, обеспечивая возможность использования приборов для обычного освещения.

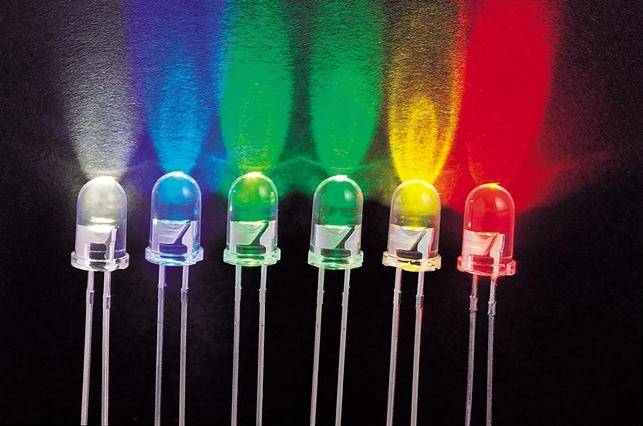

Цветовая маркировка световых диодов
С одной стороны, цветовая маркировка позволяет определить вид и характеристики светодиода, с другой – единых обозначений не существует. Каждый производитель использует свои значения. В России есть цветовая маркировка, но ее редко используют – список элементов из цифр и букв слишком большой, запомнить достаточно сложно, расшифровка неудобна для обычного покупателя.
Более простое буквенное обозначение принимают за общепринятое (неофициально). Используют в основном для светодиодных лент. Кроме общих характеристик указывают степень защиты элемента от проникновения мусора и влаги – IP и цифры от 0 до 6.
Чтобы выбрать хороший вариант для замены устаревших лампочек, необходимо выяснить, какие бывают светодиоды, и установить параметры подключаемой электрической сети: соответствие напряжения, силы тока, сопротивления.
Какие виды светодиодов существуют и где они применяются
Светодиоды оптического диапазона применяются в качестве элементов индикации и в качестве осветительных приборов. Для каждой специализации существуют свои требования.
Индикаторные светодиоды
Задача индикаторного светодиода – показать состояние прибора (наличие питания, аварийный сигнал, срабатывание датчика и т.п.). В этой сфере широко применяются LED со свечением p-n перехода. Приборы с люминофором применять не запрещено, но особого смысла нет. Здесь яркость свечения не на первом месте. В приоритете контрастность и широкий угол обзора. На панелях приборов применяют выводные светодиоды (true hole), на платах – выводные и SMD.
Осветительные светодиоды
Для освещения, наоборот, в основном применяют элементы с люминофором. Это позволяет получить достаточный световой поток и цвета, близкие к естественным. Выводные СД из этой области практически выдавлены SMD-элементами. Широкое применение находят COB-светодиоды.
В отдельную категорию можно выделить приборы, предназначенные для передачи сигналов в оптическом или ИК-диапазоне. Например, для пультов дистанционного управления бытовой аппаратурой или для охранных устройств. А элементы УФ-диапазона могут использоваться для компактных источников ультрафиолета (детекторы валют, биологических материалов и т.д.).
Применение светодиодов
Сферы применения светодиодов постоянно расширяются. Первоначально они использовались как световые индикаторы в схемах включения или работы электронной аппаратуры. Например, включение передатчика, переход на повышенную или пониженную мощность и т.д. Могли фиксировать автоматическое включение, например, при появлении сигнала вызова или для привлечения внимания. Использовались мигающие или одноцветные светодиоды – красные, желтые, зеленые, синие.
Высокая энергетическая эффективность и потребность в экономичном освещении заставила производителей увеличивать световой поток. Стали использовать включение корпусных светодиодов в автономные конструкции в виде линеек или модулей.
Малогабаритные сверхъяркие DIP-светодиоды соединяли в последовательно-параллельные цепочки и питали их прямо от сети 220 В. Поместив такие последовательные группы диодов в прозрачную гибкую ПВХ-трубку и залив их прозрачным герметиком, получили «гибкий неон» – светящийся «жгут». Его можно проложить по бортику бассейна, бордюру дорожки, украсить крышу дома или дерево в саду.
Вначале это были средства декоративной отделки интерьера помещений. Увеличение мощности SMD-диодов и плотности их размещения на плате позволило начать использование светодиодных лент вначале для вспомогательного, а потом и основного освещения. Увеличение степени пылевлагозащиты лент привело к их использованию для декоративной подсветки, а потом и основного освещения в условиях улицы.
Светодиодная лента с боковым свечением.
Одновременно шла разработка светодиодных ламп для замены ламп накаливания в светильниках – бра, люстрах, настольных лампах. Появились лампы-ретрофиты – полные аналоги ламп накаливания и люминесцентных трубок по форме, размерам колб, напряжению питания. Началась постепенная замена ламп накаливания на светодиодные ретрофиты. При этом прекращалось производство ЛН – вначале 100 Вт и более, потом 75, 60 и т.д.

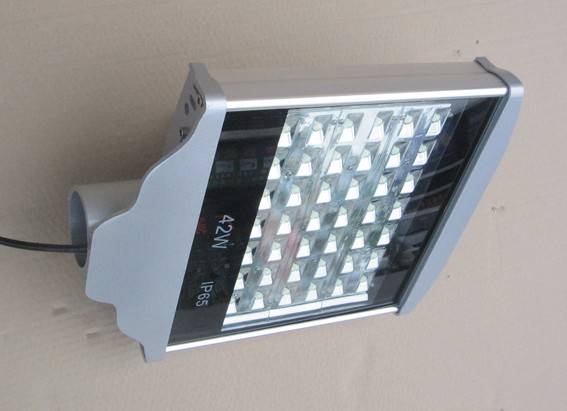

Светодиодное освещение появилось на улицах, перекрестках, площадях, автомобильных магистралях и стоянках.
Разработка мощных единичных светодиодов, особенно в корпусе Emitter или PCB Star, способствовала появлению фонариков со встроенным аккумулятором. Яркость и длительность свечения после одного цикла заряда в разы превосходила прежние модели.
Появились малогабаритные прожекторы как белого света, так и цветного.
Отличная управляемость светодиодов электронными средствами – контроллерами и диммерами – регуляторами яркости, позволила использовать мощные прожекторы в светодинамической иллюминации улиц и площадей городов и поселков в любом регионе страны.
Светодиодные ленты типа RGB, RGBW и RGBWW дали возможность не только получить мощные потоки белого света, но и в широких пределах изменять его белый оттенок от желтоватого теплого до синеватого и голубого холодного.
Управляемость новых источников света позволяет широко использовать их в световой рекламе – «бегущих строках», световых табло, информационных экранах и т.п.
Используют эти яркие цветные и белые источники света в фасадной рекламе и на крышах – плоские и объемные буквы и рисунки, фирменные названия, изображения товарных знаков и многое другое.
И все эти конструкции работают много дольше аналогов на обычных лампах, почти не требуя обслуживания и потребляя при этом в разы меньше электроэнергии.
Технические возможности светодиодов и светотехнической аппаратуры постоянно растут. Стоимость светодиодов уменьшается, а применение расширяется.

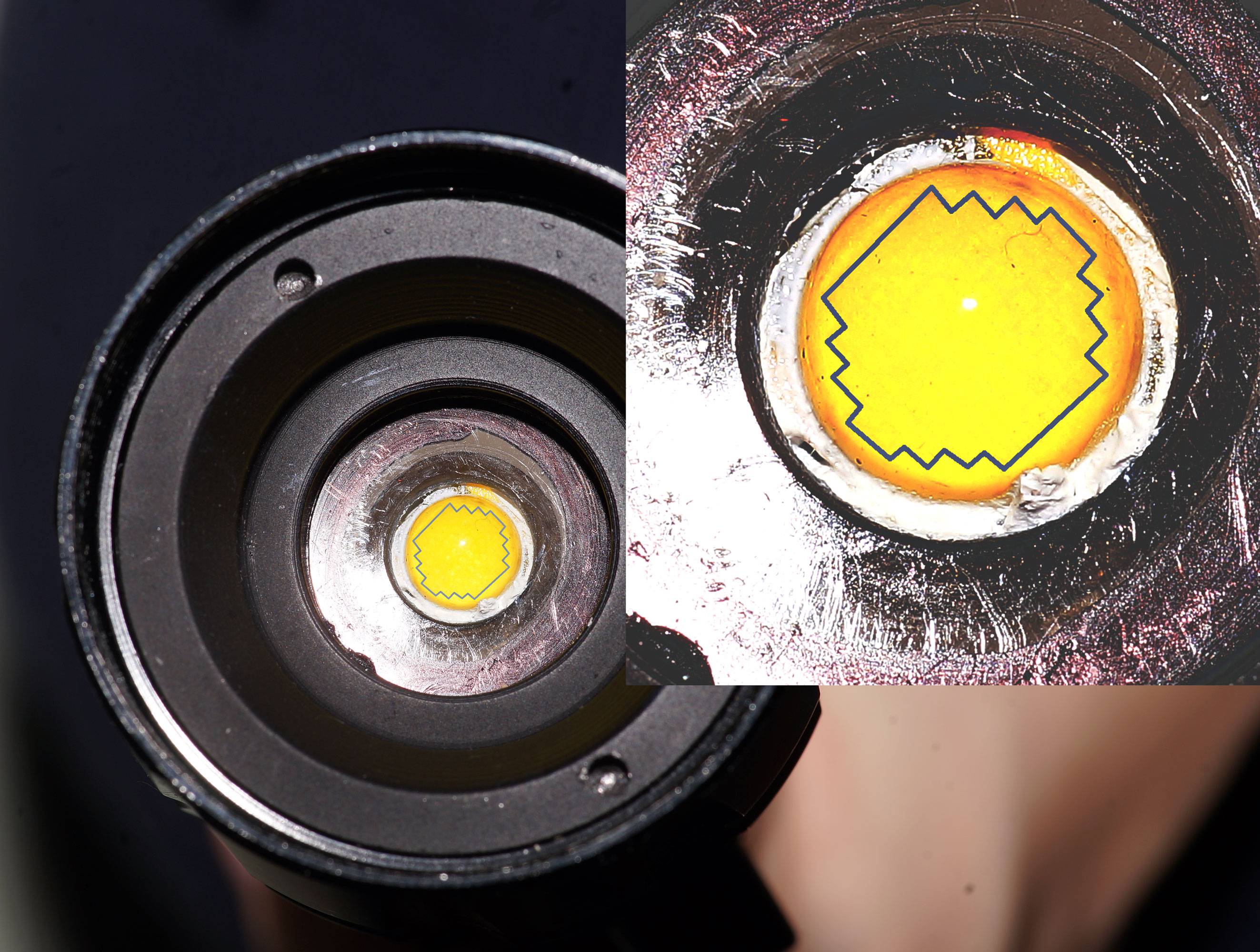

Выбор светодиодов для фонарика
Выбирая диод для фонаря, следует учитывать следующее:
- оптическая система;
- светосила;
- назначение;
- особенности конструкции. Имеется в виду защита от механических повреждений, пыли, влаги, а также способ удержания прибора в руке;
- мощность ламп;
- ёмкость аккумуляторов;
- цветовая температура;
- оптическая система.

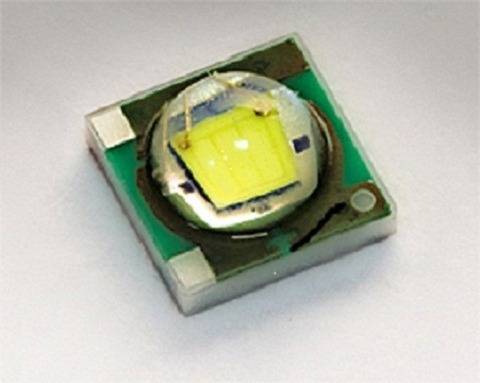

Для сборки мощного фонарика рекомендуется устанавливать светодиоды от фирмы Cree из линейки XM-L и XM-L2. В прожекторные модели лучше покупать чипы из серии MKR и MT-G2. Для самого яркого фонаря приобретают диоды Luminus SST.

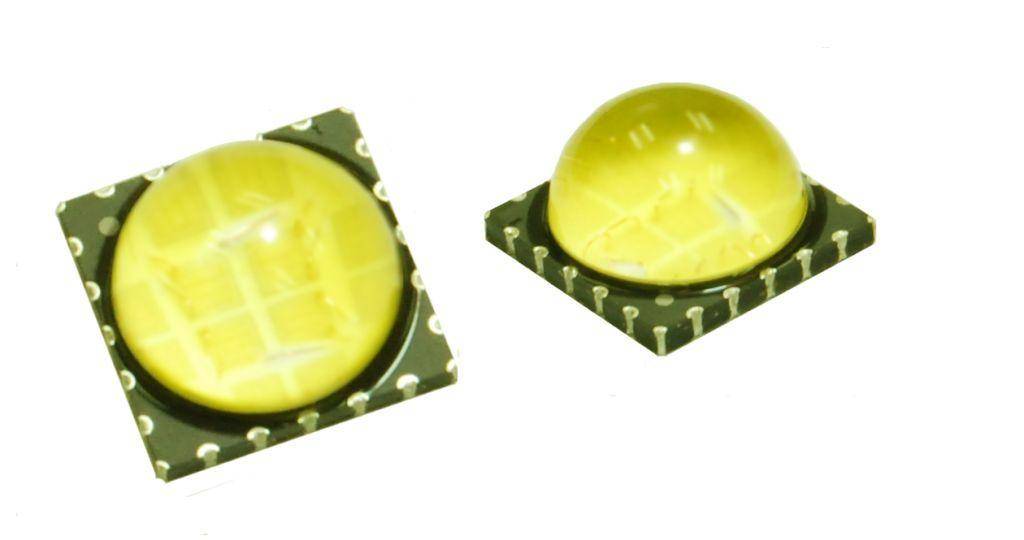

Рис.5 – диод из серии Luminus SST.

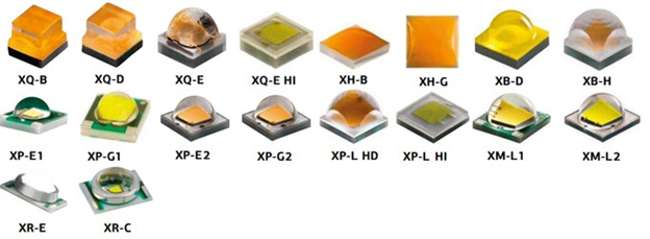

Также необходимо учесть угол свечения. Светодиоды серии XR, XM и XP имеют угол от 90 до 120°, а световой поток составит 280 Лм. Мощность прибора в данном случае не превысит 2 Вт. Поскольку самое мощное изделие требует силы тока до 13000 мА, его показатель может достигать 40 Вт. В фонарь иногда устанавливается несколько разновидностей аккумуляторов, а именно:
- литий-полимерные;
- литий-ионные;
- никель-кадмиевые;
- никель-ионные.
Если это карманный фонарик, подойдут обычные пальчиковые батарейки. В профессиональные модели устанавливают аккумулятор. Самым лучшим вариантом считаются литий-ионные, обладающие большей мощностью при компактных размерах, а также отличающиеся высокой теплоотдачей. Единственный их минус – быстрая разрядка при низких температурах.
Принцип работы и устройство световых диодов
Светодиоды отличает от привычных осветительных приборов отсутствие в нем нити накала, хрупкой колбы и газа в ней. Это принципиально отличный от них элемент. Говоря научным языком, свечение создается за счет наличия в нем материалов р- и n-типа. Первые накапливают положительный заряд, а вторые – отрицательный. Материалы р-типа накапливают в себе электроны, в то время, как в n-типе образуются дырки (места, где электроны отсутствуют). В момент появления на контактах электрического заряда они устремляются к р-n-переходу, где каждый электрон инжектируется именно в р-тип. Со стороны обратного, отрицательного контакта n-типа в результате подобного движения и возникает свечение. Оно обусловлено выделением фотонов. При этом не все фотоны излучают видимый человеческим глазом свет. Сила, которая заставляет двигаться электроны, называется током светодиода.
Эта информация ни к чему обычному обывателю. Достаточно знать, что светодиод имеет прочный корпус и контакты, которых может быть от 2-х до 4-х, а также то, что каждый светодиод имеет свое номинальное напряжение, необходимое для свечения.

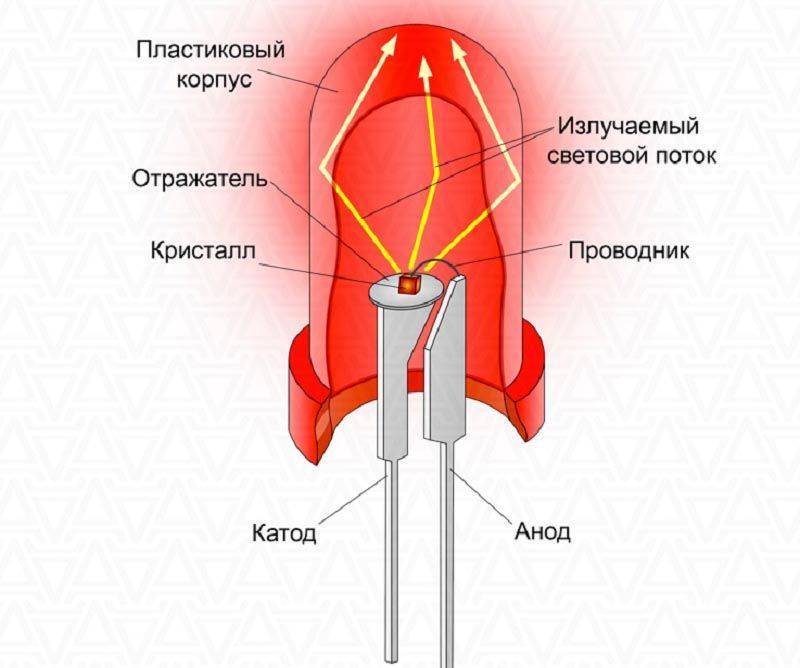

Устройство светового диода с пояснениями
Полезно знать! Подключение производится всегда в одинаковом порядке. Это значит, что если к контакту «-» на элементе подключить «+», то свечения не будет – материалы р-типа просто не смогут зарядиться, а значит не будет и движения к переходу.
Расчет сопротивления для светодиода
Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.
Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов. . Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор
Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.
Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.
Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя
Это приведет к разрыву электрической цепи.
Когда нужно использовать токоограничивающий резистор:
когда вопрос эффективности схемы не является основным – например, индикация;
лабораторные исследования.
В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.
Онлайн – сервисы и калькуляторы для расчета резистора:
Область применения
Сверхяркие конструкции используются в различных областях применения. Различают два основных направления:
- сигнальное применение;
- освещение.
Разница между ними состоит в
принципе пользования — сигнальные устройства выполняют функции оповещения,
передачи информации. Они широко используются в светофорах, электронных табло,
указателях и т.п. Проще говоря, сигнальные приборы человек рассматривает, а
осветительные используются только как сторонние источники света. Области
применения ультраярких
светодиодов:
- наружные рекламные стенды, объемные конструкции;
- внутреннее и наружное освещение автомобилей;
- оформление дорожных оповещающих знаков;
- основное освещение жилых, общественных или
производственных помещений; - транспортная сигнализация, в т.ч. на железной
дороге, авиации, судоходстве; - ландшафтная, подводная подсветка;
- медицинские приборы — эндоскопия,
дерматология и прочие установки.
Поскольку потребление энергии сверхярких элементов значительно ниже, чем у альтернативных разновидностей светильников, использование этих приборов для наружного освещения или дальней индикации вполне обосновано. Кроме того, большой срок службы позволяет не слишком активно участвовать в работе сверхярких светильников, обходясь периодической очисткой от загрязнений и мелким ремонтом.
Как определить полярность светодиода — 2 простых способа
Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.
Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).
Обозначение светодиода в схеме
В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.
Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Визуальный метод определения полярности
Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).
Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.
Тестирование с применением мультиметра или аккумулятора
Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.
Определение полярности светодиода при помощи мультиметра
В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.
Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.
Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.
Проверка полярности при помощи источника питания
И еще несколько советов:
- если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
- некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
- при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.
Особенности монтажа
Важными условиями работы ультраярких светодиодов являются:
- правильное соблюдение полярности при
подключении; - обеспечение качественного теплоотведения.
Монтаж производится на
специальные теплоотводящие основания. Они способны проводить электричество
(чаще всего, изготовлены из металла), поэтому во время монтажных работ надо
сразу обеспечивать качественную изоляцию. Кроме этого, необходимо действовать
аккуратно, поскольку сверхяркие светильники довольно хрупкие
Если к ним
отнестись без осторожности, можно сломать или вывести конструкцию из строя
В остальном монтажные работы ничем не отличаются от обычных. При пайке рекомендуется использовать теплоотвод или ограничить время прикосновения паяльника к контактам до 10 секунд (не более).
Принцип работы или что обеспечивает свет
Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда – «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.
Схема работы светодиода.
Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».
Энергия высвобождается в виде квантов света. Они эмиттируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.
Схема получения света в p-n-переходе.
Напряжение для питания перехода прикладывается «+» – к аноду диода, который на электрических схемах изображается треугольником, а «-» – к катоду, изображаемому поперечной черточкой.
Параметры питающей сети
Для питания светодиодов используются 2
вида сети: с ограниченным напряжением и с ограниченным током. При использовании
первого типа сети необходимо учесть, что блоки питания на 12 или 24 В
нестабильные (напряжение «скачет»), поэтому требуется резистор (если он не
встроен в осветительный прибор), который ограничивает электроток.
Драйверы сети выдают стабильный ток
независимо от колебаний напряжения. Их можно использовать не только при питании
светодиодов от электросети, но и от источников с напряжением 9 – 36 В, установленных
в различных фонарях.
Драйвер может быть линейный или импульсный. Из линейного через генератор выходит постоянный ток, импульсный работает иначе – выдает высокочастотные импульсы. Линейное оборудование используется для питания светодиодных лент и модулей с небольшой мощностью, импульсное – для мощных ламп.
Что такое светодиод – принцип действия
Принцип действия полупроводникового светодиода

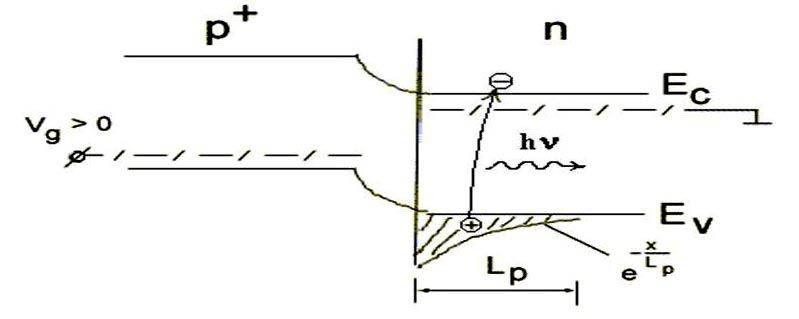

На этом рисунке схематично изображено излучение (hv) c длиной волны (Lp) примерно 250 мкм. Оно создано в p-n переходе (полупроводник прямосмещенного типа) при рекомбинационном переходе инжектированных носителей на другой энергетический уровень.
В этой фразе есть несколько общеизвестных слов. Для расшифровки специфических терминов и понятий нужно изучить соответствующий раздел науки. Но на самом деле углубление в физику процесса не имеет практического значения. Вполне достаточно знать, что светодиод – полупроводниковый прибор. Он излучает в видимом диапазоне спектра при пропускании тока ограниченной величины в прямом направлении.
Конструкция и типовые части светодиода
Электрическая схема подключения
Таблица напряжения светодиодов
Чтобы светодиод обеспечивал при работе все характеристики, заданные его конструкцией и технологией изготовления, ему нужно обеспечить расчетное электропитание. Например, подать на его анод и катод напряжение, которое будет немного больше прямого напряжения p-n перехода. Избыток напряжения следует «погасить» на последовательно включенном резисторе. Резистор называется токоограничивающим. Он служит для того, чтобы не допустить превышения тока через p-n переход.
Таблица. Прямое напряжение p-n перехода светодиода цветного свечения.
| Цвет свечения | Напряжение рабочее, прямое, В |
| белый | 3,5 |
| красный | 1,63–2,03 |
| оранжевый | 2,03–2,1 |
| желтый | 2,1–2,18 |
| зеленый | 1,9–4,0 |
| синий | 2,48–3,7 |
| фиолетовый | 2,76–4 |
| инфракрасный | до 1,9 |
| ультрафиолетовый | 3,1–4,4 |
Мощные светодиоды, их характеристики

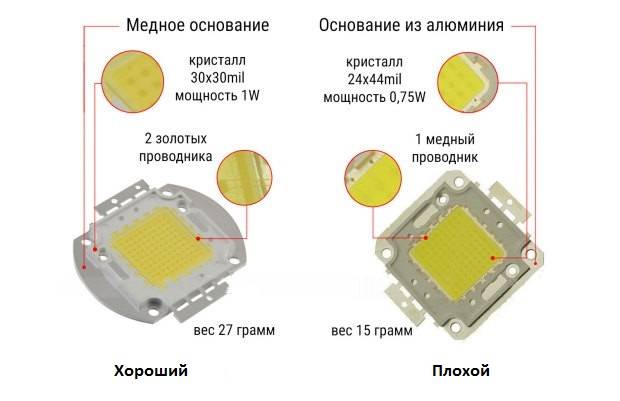

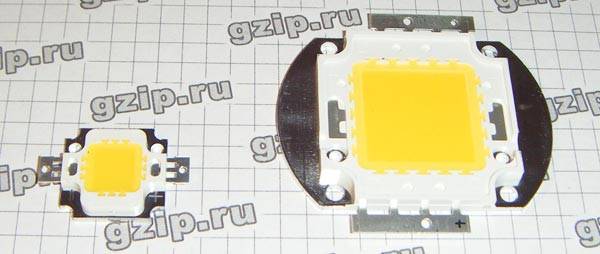

Мощные светодиоды на основе COB-матриц. У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.
В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных характеристик:
- номинальная мощность, Вт;
- размер чипа, мм;
- номинальный рабочий ток кристалла или матрицы;
- срок службы, связанный со стандартами L 70, L80 и др.
Маломощные светодиоды
По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).
Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:
- светодиоды в корпусах SMD обычные и сверхъяркие;
- диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
- в корпусах типа «пиранья» – для монтажа в отверстия.
Маломощные светодиоды в разных корпусах.
На картинке светодиоды сверху вниз:
- В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
- В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
- В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.
Принцип работы светодиодов
Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.
При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.
Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:
ширина запрещенной зоны должна быть близка к энергии кванта света;
полупроводниковый кристалл должен иметь минимум дефектов.
Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.
Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).
Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.
Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.
Как узнать падение напряжения?
Для того чтобы определить, на сколько вольт светодиод, можно воспользоваться теоретическим и практическим методами. Они оба хороши и применяются в зависимости от ситуации и сложности испытуемого прибора.
Теоретический метод
Для анализа характеристик светодиода таким способом большую подсказку дают габариты прибора, цвет и форма его корпуса. Примеси различных химических элементов вызывают свечение кристаллов от красного до желтого цвета. Конечно, если видна расцветка корпуса, тогда можно определить некоторые параметры светодиода по внешнему виду. Но при его прозрачности придется воспользоваться мультиметром. Выставляем тестер на «обрыв» и щупами прикасаемся к выводам светодиода. Ток, проходящий через светодиод, вызывает слабое свечение кристалла.
В состав этих изделий входят различные полупроводниковые металлы. Этот фактор и влияет на падение напряжения на p-n-переходе. Чтобы обозначить такие характеристики, независимо от марок и производителей светодиода, их окрашивают в различные цвета. Но стоит знать, что конкретно утверждать, на сколько вольт светодиод, опираясь только на его окраску, будет неверно. Цвета этих приборов дают приблизительные значения для проведения измерений. Примерные параметры по цветовому признаку приведены в таблице.
На прямое напряжение светодиода не воздействуют габариты или вариации корпуса, однако может проглядываться количество кристаллов, которые излучают свет и соединяются последовательно. Бывают виды элементов SMD, где люминофор прячет цепочку кристаллов.
В корпусе SMD-светодиода последовательно соединяются три кристалла белого цвета. Наиболее часто они применяются в лампах на 220 В китайского производства. Из-за того, что такие светодиоды начинают реагировать только от 9,6 вольт, протестировать их мультиметром не удастся, так как его батарейка питания рассчитана на 9,5 В.
Теоретически можно воспользоваться интернетом, скачав специальную программу datasheet, в поисковике которой вписать известные параметры светодиода, его цвет. Это позволит найти приблизительные характеристики, где падение напряжения и значения тока могут быть неточными.
Практический метод
Проведение тестирования практическим способом позволяет получить наиболее точные значения силы тока и падения напряжения. Рассчитанная таким образом характеристика прибора позволяет безопасно и долговременно использовать его по назначению. Для получения неизвестных параметров потребуется вольтметр, мультиметр, блок питания, рассчитанный на 12 В, резистор от 510 Ом.
Принцип измерений аналогичен описанному выше для тестирования светодиода на номинальный ток. Необходимо собрать схему с резистором и вольтметром, после чего увеличивать постепенно напряжение до начала свечения кристалла. При достижении яркости высшей точки показания замедляют рост. Можно снимать с экрана номинальное напряжение светодиода.
При 1,9 вольт может отсутствовать свечение. В этом случае часто проверяется инфракрасный диод. Чтобы это уточнить, необходимо перевести излучатель в телефонную камеру. Если будет видно на экране белое пятно, то это и есть инфракрасный диод.
Если нет возможности применить блок питания на постоянные 12 В, можно использовать батарейку «Крона», рассчитанную на 9 вольт. При отсутствии вышеперечисленных источников питания отлично подойдет стабилизатор сетевого напряжения, который может выдавать необходимое выпрямленное напряжение, только потребуется заново рассчитать номинал сопротивления резистора, задействованного в схеме. В этом случае также нужно повышать напряжение до засвечивания светодиода. Напряжение, при котором произойдет свечение, и будет номинальным, на которое он рассчитан.
При неизвестных характеристиках светодиода обязательно необходимо рассчитывать его значения номинального тока и падения напряжения, чтобы предотвратить быстрый выход из строя.
