Как правильно выбрать и рассчитать мощность для кухонной вытяжки

Усложняющие факторы

Помимо перечисленных нюансов на производительность устройства может влиять способ монтажа и расположение устройства. Нередко вытяжка находится на расстоянии нескольких метров от вентиляционного отверстия и требует установки длинного воздуховода. Чтобы аккуратно разместить трубу над гарнитуром, ее приходится неоднократно поворачивать или изгибать. При каждом изгибе скорость прохождения воздушных масс уменьшается. Перед тем как окончательно рассчитать , необходимо на каждое колено, на каждый поворот добавлять 10% производительности.

Воздуховод с поворотными коленами

К примеру, расчетная производительность устройства 500 м3/ч. Если к вытяжке присоединят воздуховод, который будет изогнут под прямым углом дважды, прежде чем будет выведен в вентиляцию, расчет будет следующим:

Особенность строения вентиляционной шахты, ее загрязненность и забитость остаются скрытыми от глаз владельца квартиры. Поэтому при окончательных расчетах используют коэффициент минимального запаса, который равен 1,3. Он компенсирует этажность квартиры, изгибы воздуховодов и проходимость шахты, которые влияют на потери производительности вытяжки.

Виды вытяжек

Теперь несколько слов о дизайне. В магазине вам предложат выбирать между плоскими (они же подвесные), встраиваемыми и купольными приборами.

Плоские вытяжки являются самыми популярными по той причине, что они занимают мало места, не требуют при установке прокладки дополнительных вентиляционных труб, а очистка воздуха в них происходит за счет фильтрации.

Купольные приборы названы так из-за своего внешнего вида. Над плитой устанавливается объемный купол, а загрязненный воздух выводится наружу через вентиляционные отверстия.

Встраиваемые вытяжки отличаются от простых купольных приборов тем, что вся конструкция устанавливается не в «голом» виде, а прячется в специальный шкаф, маскирующий ее присутствие на кухне и позволяющий сохранить органичный дизайн помещения.

Как правильно рассчитать мощность вытяжки для кухни

Чтобы определить производительность прибора, следует выяснить, какие функции он должен в доме выполнять. Руководство по эксплуатации вытяжки гласит, что она должна очищать или вытягивать загрязненный воздух. По санитарным нормам воздух в помещении должен полностью обновляться 12 раз в час. Соответственно производительность прибора должна обеспечивать необходимый воздухообмен.

Расчет мощности вытяжки для стандартной кухни без учета усложняющих факторов производится по формуле:

где Q – это минимальная необходимая мощность устройства; S – площадь помещения; Н – высота помещения; 12 – коэффициент воздухообмена.

Объем помещения

Тип вытяжки

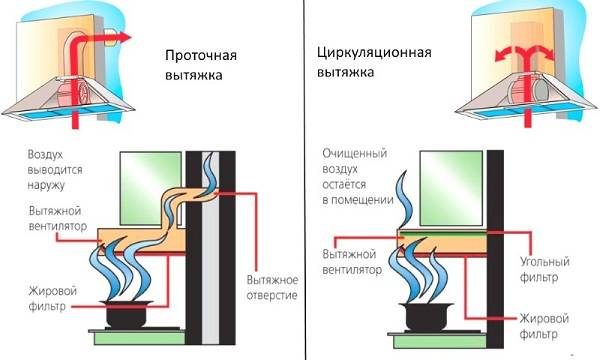

Агрегаты различаются по режиму работы, а именно, куда отводится пропускаемый воздух. Существует 2 вида устройств:

• вентиляционный;
• рециркуляционный.

Вентиляционный (проточный) тип устройства подразумевает подключение его к каналу вентиляции в доме, для вывода отработанных газов наружу. Но перед тем как рассчитать мощность, должна учитываться пропускная способность канала. Если дом старый и вентиляционная шахта забита, то хоть вы и купите мощную вытяжку (согласно расчетам), она не сможет отводить воздух в полную силу. А соседям по стояку отработанные газы из вашей кухни будут задуваться в комнату. В таких случаях можно сделать отдельный выход для вентиляции вовне, сделав отверстие в стене.

Рециркуляционный тип устройств содержит в конструкции систему фильтров и не требует подсоединения к вентиляционной шахте. В большинстве случаев очистка происходит в 2 этапа. Сначала первым фильтром поглощаются крупные частицы: пар, жир и гарь. Далее воздух проходит через угольный фильтр, который убирает все запахи, и поступает обратно в комнату.

Выбор кухонной вытяжки

Если вам позволяют средства, выбирайте модель, работающую в двух режимах – комбинированную (подробнее читайте тут). Это более удобный вариант. В продаже уже имеются модели, работающие практически бесшумно – с уровнем не более 40 дБ. Альтернатива одному мощному двигателю – система с двумя, но меньшей мощности, которые издают гораздо меньше шума. Важную роль в работе вытяжных устройств имеют вентиляторы. Лучше всего выдерживают максимальные нагрузки тангенциальные и диаметральные. Размер вытяжки должен быть больше площади варочной плиты, чтобы пар и загрязнения не попадали на потолок.

Как рассчитать мощность и производительность вытяжки кухни в зависимости от площади помещения

Чем выше мощность вытяжки, тем быстрее будет происходить очищение воздуха. Необходимую производительность для данного помещения можно узнать по таблице, где в основу расчётов берется площадь кухни и её высота. Самая низкая производительность у дешёвых моделей, примерно 200-300 м3/ч. Их можно устанавливать только в небольших кухнях и при условии не очень частых приготовлений еды на плите. Если варочная поверхность используется часто, то мощность должна быть не менее 600 м3/ч.

Save

Формула расчёта мощности кухонной вытяжки

Расчёты можно сделать по упрощённой формуле самостоятельно:

Q – мощность вытяжки (м3/ч);

S – площадь кухни;

H – высота кухни;

12 – коэффициент (количество циклов замены воздуха в час)

Save

По санитарным нормам в течение часа должно происходить 10-15 циклов замены воздуха. Коэффициент 12 – это выбранное среднее значение.

При этих значениях получается:

Другие факторы, которые надо учитывать

Расчёты по формуле имеют среднее значение, потому что надо учитывать ещё и другие нюансы:

• Тип варочной поверхности. Для электрической плиты показание коэффициента может быть до 15, потому что кроме испарений от продуктов никаких других веществ в воздух не попадает. Но с газовой плитой в воздух поступают ещё и вредные вещества от горения газа. В этом случае коэффициент берётся от 20.
• Тип вытяжки. При проточном надо учесть пропускную способность имеющейся вентиляционной шахты. При рециркуляционном этот фактор значения не имеет.
• Планировка помещения. Если имеется открытый вход в соседнюю комнату или часто открывается туда дверь, то нужно при расчётах учитывать большую площадь помещения.

Размеры вытяжек

Прежде чем выбрать вытяжку для кухни, необходимо определиться с ее размерами. Как правило, гораздо эффективнее справляются со своей задачей модели с габаритами, равными площади варочной поверхности или превышающими ее. Такие изделия полностью очистят грязный воздух, идущий от плиты, или выведут его в вентиляцию.

Стандартные размеры вытяжек обычно имеют ширину 500 или 600 мм, что соответствует габаритам варочных панелей и плит. Некоторые модели могут быть шириной от 800 до 1200 мм. Но они относятся уже к более мощным вариантам и считаются даже полупрофессиональными, так как подходят к варочным панелям больших размеров.

К размещению вытяжек также предъявляют определенные требования. Для комфортного использования изделие должно находиться над варочной панелью на высоте 650-700 мм. Если повесить ее ниже, то она будет мешать работе у плиты, а если выше – то вытяжка, возможно, не сможет полноценно справляться со своей задачей и очищать воздух должным образом.

Факторы, влияющие на расчет мощности

Для вычисления производительности кухонной вытяжки применяется формула:

Q=s × h × 12.

Здесь учитывается лишь размеры комнаты, высота до потолка и кратность воздухообмена. Это правильный расчет, но не полный.

Кроме площади кухни, учитывать необходимо следующие параметры:

• состав семьи (расход чистого воздуха должен соответствовать санитарным нормам на одного человека);
• частоту приготовления пищи;
• какие блюда готовятся (с жирным бульоном или здоровая пища);
• сечение, длина, материал воздуховодов.

А также на мощность прибора оказывает влияние вид плиты и расположение комнаты. Вот на последних двух параметрах остановимся подробнее.

Тип плиты

Несомненно, площадь и разновидность плиты оказывает влияние на производительность вытяжки. Тип плиты воздействует на количество отходов в виде накипи, гари, попадающих в воздух в момент обжаривания мяса, кипения борща, или здоровой пищи с одними овощами. При этом поступление свежего воздуха в помещение также происходит по-разному. Следовательно, кратность воздухообмена также изменяется.

Рассмотрим подробнее, как это происходит:

1. Расчет вытяжки для кухни при наличии электроплиты имеет отличие от классического, так как в воздух не проникают продукты горения, кроме пара от готовящейся пищи. Как правило, кратность воздухообмена для данных электроплит повышают при вычислениях с 12 до 15, при этом классическая формула также изменится следующим образом:

Q=S × H × 15.

1. В то время, когда применяется газовая плита, кратность воздухообмена увеличивается до 20. Это вызвано тем, что кроме испарений, в воздушное пространство над плитой попадают продукты горения в виде гари, копоти, пригара и прочее. Тут формула расчета производительности будет другая: S × H × 20.
2. Неверно будет утверждать однозначно, что при наличии варочной поверхности площадью в 65 см, вытяжка должна быть производительнее, чем с плитой меньшего размера в 55 см. Однако по логике это можно предположить, ведь большие по площади вытяжки обрабатывают воздушную массу с плиты большей поверхности. Полностью удалить все вредные частицы и запахи от приготовления пищи при небольшой мощности просто невозможно.

Важно не совершить ошибок при вычислении параметров прибора. Произвести вычисления мощности у вытяжки намного проще, если учитывать главные аспекты

Расположение кухни

Вычисляя производительность кухонной вытяжки, учитывается вид, площадь и изолированность ее. Это может быть: квартира в виде студии, кухня и гостиная одновременно, отдельная кухня. А также в проеме вместо двери иногда устанавливается арка, или дверь бывает постоянно открыта, в таком случае нужно учитывать и эти параметры.

Здесь кухня, так или иначе, совмещается с соседним помещением, поэтому условия к вычислению производительности вытяжки увеличиваются в несколько раз. Таким образом, рассчитывая мощность устройства, нужно учитывать и эти дополнительные параметры в смежной комнате, тем самым полностью обеспечивая свежим воздухом своих домочадцев.

Среди пользователей существует мнение, что на небольшой кухне достаточно вытяжки с маленькой мощностью. Но ведь в маленькой комнате быстрее расходятся запахи, значит больше количество загрязненного воздуха.

Соответственно, чтобы воздух был чистым, должен чаще происходить воздухообмен. Однако вытяжка с малой мощностью просто не сможет этого обеспечить, либо двигатель будет работать с перегревом и рано или поздно сгорит.

Виды вытяжек для кухни и требования нормативов ↑

При готовке на плите неизбежно образуются испарения, копоть, приятные и не очень запахи. От всего этого кухонное помещение необходимо избавлять незамедлительно, иначе о комфортном микроклимате и чистоте на кухне можно будет забыть. Придется тратить немалые силы на отмывание варочной поверхности и стен вокруг от налета жира, а также постоянно держать окна открытыми для проветривания.

Кухонная вытяжка должна быть красивой, производительной и размерами превышать площадь варочной поверхности

Для пекарен и цехов по приготовлению еды вытяжка является обязательным требованием. В коттедже или квартире ее установка оставлена на усмотрение хозяев. По строительным нормам жилые дома оснащаются естественной или принудительной вентиляцией. Однако даже для небольшой кухни этой системы воздухообмена зачастую бывает недостаточно.

Бытовые вытяжки для кухни состоят из:

• корпуса;
• электродвигателя;
• вентилятора;
• очищающих воздух фильтров;
• элементов подсветки.

Они могут работать в режиме вытягивания и рециркуляции. В первом случае комнатный воздух высасывается из помещения, замещаясь новым из вентиляционной системы. А во втором он прокачивается через внутренние угольные фильтры и возвращается в комнату обратно уже очищенным.

Для сугубо вытяжной техники необходимо обустраивать отвод в вентиляционный канал, что не всегда выглядит эстетично. Плюс, для ее эффективной работы требуется непрерывный приток свежего воздуха извне. Оборудование с рециркуляцией проще монтировать, но его угольные фильтры придется менять минимум раз в год.

Разнообразие конструкций вытяжной техники для кухонных плит

Стоит четко понимать, что, независимо от модели и мощности, вытяжка для кухни предназначена для очищения и отведения загрязненного воздуха исключительно от поверхности плиты

Пространство под потолком ей недоступно, поэтому так важно подбирать вентиляционную технику по размерам варочной панели

Производительность вытяжки рассчитывается в кубометрах/час – это объем воздуха, который она способна прокачать через себя. Мощность измеряется в киловаттах, отражающих количество потребляемой при работе электроэнергии. Нельзя путать две эти величины.

По СНиПам при работе вентиляционное оборудование, к которому относится и вытяжка, должно за час полностью обновить воздух в помещении несколько раз. Для кухонь в жилых домах эта величина определена в 10–15. Зависит она от вида плиты, режима работы вентилятора и иных факторов. Для упрощения расчетов принято коэффициент этот принимать как 12.

Обзор тихих вытяжек для кухни

Большинство производителей кухонных вытяжек выпускает модели с низким уровнем шума. Рассмотрим самые популярные из них.

Bosch DFS 067K50

Встраиваемая модель подходит для размещения в шкафу шириной 60 см. Устройство оснащено выдвижным экраном и декоративной металлической панелью. Система управления сенсорная, имеется яркая светодиодная подсветка. В устройстве два мотора и дополнительная шумоизоляция. Бесщеточный двигатель обеспечивает тихую и экономичную работу.

Производительность устройства — 760 м³/ч. В нормальном режиме уровень шума составляет от 40 до 54 дБ, в максимальном — от 61 до 66 дБ. Специальный датчик следит за режимами и автоматически меняет их на более подходящие. Цена в магазинах на эту модель варьирует от 46000 до 56000 руб.

Dach Santa 60

Одно из самых тихих устройств для кухонных помещений. Подходит для газовых и электрических плит. Для изготовления нижней панели используется ударопрочное и термостойкое стекло. Корпус легко моется, устойчив к коррозии и окислению.

Система управления сенсорная, подсветка мощная. Есть возможность установки дополнительного угольного фильтра. Производительность устройства — 600 м³/ч, три скорости. Уровень шума — 32 дБ. Средняя стоимость техники — 9600 руб.

Krona Betty 600

Пристенная модель купольной формы с металлическим корпусом. Требуемое расстояние для монтажа — 60 см. В комплект входит жироуловитель, есть возможность установки угольного фильтра.

Вытяжное отверстие с обратным клапаном. Вытяжка рекомендована для помещений не более 10 м². Мощность устройства — 150 Вт, производительность — 390 м³/ч. Прибор оснащен тремя скоростями. Уровень шума — 34 дБ. Стоимость изделия — около 9000 руб.

Lex Mini 500

Стильная модель наклонного типа удачно вписывается в любой интерьер. Функционирует в двух режимах: отвод воздуха и вентиляция. В комплект входят жировой и угольный фильтры. Тип управления механический. Устройство имеет три скорости. Производительность — 420 м³/ч. Уровень шума — 58 дБ. Средняя стоимость изделия — 5700 руб.

Shindo Avior sensor 60

Модель наклонного типа. Ее оснастили надежным стальным мотором с оцинкованной крыльчаткой. В комплект входит жировой фильтр. Устройство мощное, его производительность — 800 м³/ч, мощность двигателя — 200 Вт. Но вытяжка тихая только на первой скорости, на второй и третьей уровень шума высок. Цена модели — около 20000 руб.

Cata CN 600

Модель встраиваемого типа с оригинальным дизайном. Для изготовления корпуса используют листовой металл и жаропрочное стекло. Два режима функционирования: отвод и циркуляция. Тип управления механический, три скорости.

Производительность — 583 м³/ч. Минимальный уровень шума — 38 дБ. Средняя стоимость устройства — 7600 руб.

Советы по дизайну

1. Хотите, чтобы основной акцент в интерьере приходился на фасады и мебель? Правильнее будет выбрать встроенную кухонный шкаф под вытяжку или настенную прямую вытяжку. 2. Для интерьеров в традиционном стиле подойдут встроенные невидимые модели и детализированные купольные образцы.

3. Современный стиль кухни характеризуется четкими и простыми формами, лаконичным дизайном. Подойдут встроенные, настенные и потолочные типы вытяжек без дополнительных элементов.

4. Цвет можно выбрать в соответствии с оттенком остальной кухонной бытовой техники (например: хромированный, белый или черный).

5. На выбор вытяжки также может повлиять поверхность фасадов вашей кухни. Исходя из этого она может быть глянцевой или матовой.

Расчет мощности вытяжки по площади

Кухонные вытяжки, выпускаемые промышленностью, обладают производительностью в широком диапазоне, который составляет 200-1500 м3 в час. Устройства с небольшой мощностью – 250-350 м3 в час подходят для небольших помещений, площадь которых не превышает 5-6 м2, а пища готовится сравнительно редко. Слишком мощные устройства сюда не подойдут поскольку они сильно шумят во время работы и стоят очень дорого. В связи с этим перед многими хозяевами часто возникает проблема, как выбрать вытяжку для кухни по мощности, чтобы она была наиболее подходящей именно для данного помещения.

Для расчетов кухонной вытяжки средней мощности применяется специальная формула. Объем помещения умножается на параметр, определяемый санитарными нормами, после чего, полученное значение умножается на 12. Это означает перемещение воздушных масс в данном помещении 12 раз в течение часа. Именно такое количество перемещений создает наиболее комфортную атмосферу.

Перед тем как рассчитать мощность вытяжки для кухни, нужно определить объем помещения, путем умножения его площади на высоту. Более точные результаты получаются при вычитании из общего объема, пространства, занимаемого мебелью и бытовой техникой.

При решении вопроса, как определить мощность вытяжки для кухни, в качестве примера можно взять кухню, площадью 12 м2 и высотой 2,7 м. После умножения одного значения на другое получается общая площадь 32,4 м2. Далее следует умножить 32,4 на 12 и получить значение 389 м3 в час, что соответствует примерной мощности вытяжки, которая будет наиболее эффективной для данного помещения. Тем не менее, выбирать вытяжку для кухни нужно таким образом, чтобы она могла при необходимости работать на разных скоростях. То есть, вытяжка не должна постоянно находиться под максимальной нагрузкой, иначе она быстро выйдет из строя. Поэтому фактическая мощность устройства должна быть выше расчетной. Эти данные будут нужны, когда будет решаться проблема, как выбрать кухонную вытяжку по мощности.

При покупке вытяжной системы, кроме мощности следует учесть вид плиты, расположение кухни относительно других помещений, а также частота приготовления пищи. Варочная панель имеет большое значение. Например, при использовании газовой плиты, в воздухе существенно увеличивается копоть и содержание вредных веществ. В связи с этим, в такое помещение потребуется более мощное вытяжное оборудование.

Эффективность вытяжки падает при открытых дверях, когда кухня оказывается совмещенной с другими помещениями, например, гостиной или столовой. В этом случае расчетные данные не будут отражать истинного положения дел и производительность вытяжки придется повышать. Как посчитать мощность вытяжки для кухни в таких случаях? Для этого постоянную составляющую 12 нужно будет заменить на 15, а иногда и на 20. Рекомендуется воспользоваться общепринятым корректирующим коэффициентом 1,6, добавляемым к первоначальному результату. Если 389 умножить на 1,6, то получится новое значение 622, которое и будет правильным.

Как правило, в инструкции производителей указывается площадь, на которую рассчитан конкретный прибор. В связи с этим можно не делать расчетов, а просто использовать представленные рекомендации.

Как произвести расчет мощности вытяжной техники ↑

Показатели мощности вытяжки напрямую зависят от ее производительности. Чем больше она способна прокачать воздуха, тем мощнее в ней стоит вентилятор, которому для работы нужен электродвигатель.

Рекомендации по производительности в зависимости от численности семьи и объемов готовки

Для подключенной к вентканалам техники, работающей только в вытяжном режиме, производительность рассчитывать следует на основе сечения воздуховодов. Сделать это без инженерных познаний и проекта жилища практически невозможно. А расчет мощности вытяжки по площади подходит исключительно для рециркуляционных моделей. В отличие от первого варианта на их производительности размер вентиляционных каналов не сказывается.

Простейшая формула расчета по площади ↑

Классический расчет производительности кухонной вытяжки – умножение квадратуры кухни, ее высоты и коэффициента 12. Однако полученная цифра очень условна. Она не учитывает множество факторов.

Эта формула позволяет рассчитать параметры для идеальных условий:

• готовки на электроплитке;
• кухонной комнаты с закрытыми дверьми и окнами;
• прямоугольной кухни без обилия декоративных изысков.

Если для приготовления еды используется газовая плита, то коэффициент 12 следует без раздумий менять на 20. В этом случае помимо испарений вытяжка должна будет удалять из кухни и продукты горения газа. Плюс при любых раскладах стоит добавить 15–20% про запас.

Способы подсчета мощности

Как рассчитать мощность вытяжки, например для Кайсер A 6315 Ротем Екo? Можно прибегнуть к помощи таблицы с уже указанными в ней данными высоты и площади помещения. Также в Интернете представлены онлайн-калькуляторы, в которые достаточно указать параметры своей кухни.

По таблице

С помощью готовых данных из таблицы можно с легкостью понять, как рассчитать мощность вытяжки для кухни.

	Высота потолка, м
2,5	2,7	3	3,2	3,5	4
Площадь кухни, м2	6	234	253	281	300	328	374
7	373	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

По типу плиты

От модели зависит количество грязных веществ, которые во время готовки оказываются в воздухе. В формуле коэф. будет уже не 12.

Например, для электроплиты Electrolux CPE644RBC характерно отсутствие попадания в воздух веществ, образующихся в процессе горения. В итоге коэф. нужно увеличить до 15-ти, подставив в формулу: Q=S х H х 15.

Увеличить коэф. для плиты на газу придется до 20-ти, ведь кроме испарений вентиляционный люк будет вытягивать и продукты горения.

На заметку: Нужна ли вытяжка на кухне с электроплитой — детальный ответ в 5 пунктах

По режиму работы вытяжки

• Вентиляционный — грязные запахи выходят наружу через подключение установки к вентиляционной шахте дома. Мощные модели вытяжек не смогут функционировать на max, если вытяжной канал будет не прочищен. В таких случаях можно пробить отдельное отверстие в стене для вентиляции. Запас производительности должен быть больше стандартного. Рекомендуется умножать результат на два. Вот как рассчитать мощность кухонной вытяжки в случае с электроплитой: Q= (S х h х 15) х 2.
• Рециркуляционный — для очистки используются 2 фильтра:

1. 1-ый всасывает грязные частицы;
2. 2-ой (угольный фильтр). Воздух, проходя через него, избавляется от разных запахов и возвращается в кухню уже чистым.

Показатель производительности в таком случае должен быть увеличен до 30–40%, из-за дополнительного противодействия во время воздушного прокачивания.

Интересная статья: Какая вытяжка лучше, наклонная или купольная – обзор и сравнение 2 видов приборов
