Как осуществляется монтаж систем водоснабжения

Особенности монтажа внутреннего водопровода и канализации

Внутренний водопровод монтируется в отапливаемых помещениях — домах, квартирах, общественных зданиях, заведениях общепита, магазинах, производственных комплексах и т.д. Для прокладки трубопроводов используются трубы:

1. Стальные (нержавеющая сталь).
2. Медные.
3. Пластиковые.
4. Металлопластиковые.

Две последние разновидности применяют чаще всего — пластик/металлопалстик проще в работе,  надежнее, при этом дешевле.

Система водоснабжения может комплектоваться дополнительным оборудованием. При автономной работе обязательна установка насоса, который будет поддерживать нужное давление в трубах. Для выравнивания напора в помещении устанавливается гидроаккумулятор или накопительный бак. Кроме того, в комплект можно включит набор автоматики, который облегчит регулировку рабочих параметров и снизит аварийность.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Разводка воды

Развести воду по точкам водоразбора можно двумя принципиально разными способами.

Привычная нам по жилым домам советской постройки тройниковая разводка, предполагает последовательное подключение сантехприборов к общей подводке через тройниковые соединения (сварные или фитинговые).

1. Достоинства — дешевизна, возможность открытой прокладки и подключения дополнительных потребителей к произвольной точке водопровода.
2. Недостаток тройниковой разводки в том, что расход воды в любой точке водопровода вызывает падение напора на всех приборах;

Последовательное подключение смесителей к общей подводке

Коллекторная разводка воды подразумевает собственную подводку у каждого прибора. Все подводки подключаются к коллектору. Пресловутое падение напора отсутствует, однако разводку труб приходится выполнять только скрыто (то есть при постройке или капремонте дома).

Количество и расположение сантехприборов по понятным причинам остается неизменным до следующего капитального ремонта, а суммарная протяженность труб (и, соответственно, расходы на монтаж водопровода) многократно превышает таковую в случае тройниковой разводки.

Коллекторное водоснабжение: один прибор — одна подводка

Прокол дороги основные особенности

Прокол под дорогой (или прокол дороги) методом горизонтального бурения. Его преимущества и особенности.
Прокладка инженерных коммуникаций должна осуществляться по нижеперечисленным требованиям. Однако его преимущества вполне очевидны.

• Во-первых, если имеется высокое содержание грунтовых вод, отпадает необходимость понижения уровня воды при осуществлении под дорогой ГНБ проколов.
• Во-вторых, снижается стоимость работ и их время выполнения. По сравнению с прокладкой трубы другими бестраншейными способами, на такую прокладку в среднем уходит на 40 % меньше времени. Метод горизонтального бурения не требует дополнительного устройства стартового котлована с упорной стенкой. Также, если прокладывается стальная труба диаметром Ду=500мм горизонтальным методом, то стоимость этого способа составляет от 9 до 14 тыс. рублей, что меньше в 2-2,5 раза, нежели при методе бурошнековой проходки.

В особенности метода горизонтально направленного бурения входит непосредственный, производимый на самом проекте анализ ситуации, опирающийся на проектную документацию (профиль, план). Следует учитывать возможность прокладки методом горизонтального прокола ПНД или стальной трубы.

Если диаметр трубы составляет до 800мм, может также использоваться метод ГНБ прокладки , который требует выполнения следующих условий:

• заранее приготовленного места у заходной траншеи для расположения трубы, желательно всей ее длины. При этом расположенные действующие коммуникации не должны мешать выполнению технологического хода до первого котлована;
• заранее приготовленного места для буровой техники. Обыкновенно площадка устраивается по длине более 6 метров, учитывая возможность устройства заходной траншеи.

Футляры под дорогой. Особенности их назначения и применения

Футляры предназначены для защиты трубопроводов при устройстве проколов под железными дорогами, автодорогами, трамвайными и железнодорожными путями, местными проездами и другими дополнительными подземными коммуникациями. Следует учитывать, что диаметр футляра должен быть больше диаметра трубопровода на 150-250мм. Все межтрубное пространство следует забутовать цементно-песчаным раствором (марка М100). Футляр обеспечивает защиту трубопровода от нагрузок от транспорта, давления грунта, нежелательного воздействия других коммуникаций.

Прокол дороги в черте города

В городе, особенно в его исторически значимом районе или в центре, прокладка трубопроводов является социально значимой. Поэтому, закрытая прокладка труб под дорогами – идеальный способ, способный выдержать напор плотного движения автомашин, общественного транспорта и пешеходов.

Прокол дороги в черте коттеджного поселка

В любом коттеджном поселке прокол дороги – идеальное решение для прокладки не только трубопровода, но и других дополнительных коммуникаций. При этом не нарушается порядок на благоустроенной территории и ландшафт. При методе ГНБ прокола с успехом можно прокладывать такие коммуникации, как газопровод, канализация, водопровод, слаботочные и высоковольтные кабели, кабели освещения. При этом не перекрывается движение на автомобильной дороге, подъезд к жилым территориям. В сохранности остаются пешеходные дорожки, тротуары, грунтовые и асфальтовые дороги, газоны.

Прокол под трамвайными путями и железной дорогой

Перед началом работ по осуществлению прокола грунта под трамвайными путями или железной дорогой разрабатывается ППР где указывается, какая установка направленного прокола будет использоваться. ППР впоследствии согласовывается с такими службами, как Управление железной дороги, РЦС НОДГ, ПЧ, ШЧ, и другими службами железной дороги. После чего заключается договор на установление страховочных пакетов, договора на ведение технадзора.

Производимые работы должны отвечать требованиям проектной документации, техническим условиям и согласованным ППР.

Установки прокола дорог

Идеальным способом прокладки нескольких труб или трубы диаметром 100 – 800мм под трамвайными путями или железной дорогой является прокол ГНБ (горизонтально направленное бурение), для диаметров от 500мм до 1300мм используются бурошнековые установки или установки горизонтально-шнекового бурения (ГШБ).
После произведенных работ подается в дистанцию пути комплект всей согласованной документации.

Если Вас интересует прокладка труб под дорогами, прокол под дорогой, прокол методом ГНБ, протяжка труб под дорогой, прокладка труб под дорогой методом прокола, бестраншейная прокладка труб под дорогой, установка прокола грунта, прокладка трубопровода под дорогой без вскрытия грунта – Звоните, мы всегда рады решить все Ваши вопросы.

Расчет показателей

После определения водозабора происходит выбор трассы монтажа трубных элементов для последовательного проектирования системы водоснабжения. Его устройство необходимо выполнить так, чтобы элементы могли поддержать необходимое давление, невзирая на местное расположение.

Затем производится выбор устройств водоснабжения и делается графический чертеж с отметками всех сантехнических точек подключения.

Эти расчеты необходимо выполнить при проектировании и расчете узлов водоразбора системы водоснабжения.

Для правильного расчета напора жидких потоков по системе водоснабжения необходимо учитывать потери на каждый этаж подачи с количеством точек водоразбора на пути транспортировки.

В формуле применяются расчетная опытным путем величина трения воды. Она зависит от вида материала изготовления труб. Кроме того, необходимо знать длину водопроводной сети, ширину выходного отверстия трубных изделий и скорость протекания жидких масс.

Самостоятельно выполнить такие расчеты довольно сложно. Только профессиональные специалисты проектных групп могут предусмотреть все особенности эксплуатации водоснабжения и выполнить грамотное проектирование.

Из чего состоит система автономного водоснабжения?

Монтаж водоснабжения в частном доме с автономным источником воды подразумевает уже не только прокладку труб и прикручивание кранов, но и установку другого оборудования, а сперва — подбор его.

Вот, что входит в систему автономного водоснабжения, не зависимо от источника (кроме центрального водопровода):

Фильтры, краны, насосная станция – всё это зависит от способа получения воды. Фильтры тонкой очистки подбираются индивидуально – в зависимости от видов загрязнения: содержится ли органика, соли или ещё что, так что это можно узнать только в вашей местности, конкретно — на вашем участке, а не в Интернете.

Порядок работы по устройству ХВС?

Установка системы водоснабжения осуществляется в несколько этапов:

• Мастера приезжают на место строительства дома для составления подробного плана ХВС и сметы.
• Покупаются расходные материалы и доставляются силами компании на строительный объект вместе с необходимым для прокладки оборудованием.
• Производится монтаж водопровода под контролем опытных инженеров (разводка трубопровода производится, как открытым, так и закрытым способом).
• Производятся пусконаладочные работы, в ходе которых выявляются неисправности и тут же устраняются.
• Наша компания сдает работу заказчику.

Конечная стоимость монтажа системы водоснабжения зависит от таких факторов, как тип и размер трубопровода, сложность проекта и так далее. В любом случае специалисты нашей компании составляют план работ таким образом, чтобы было удобно каждому клиенту.

Все начинается с проекта

Составление проектной документации является первой стадией любого вида строительных работ. А правильная установка системы канализации и водоснабжения просто невозможна без разработки грамотного проекта.

В данном документе не только указываются все исходные данные и выполняется их обработка, но и производятся все необходимые расчеты, подбирается необходимое оборудование и т. д.

Приблизительное содержание проекта водоснабжения и канализации будет иметь следующий вид:

• сбор начальной информации и исходных параметров;
• определение значения водопотребления и водоотведения;
• характеристика общих данных;
• паспорт системы подачи и отвода воды;
• общий план объекта и планы каждого этажа с нанесением подающих трасс;
• аксонометрические схемы системы водоснабжения;
• планы этажей с указанием расположения водоотводящих коммуникаций;
• узлы ввода системы и выпуска канализации;
• нестандартные пункты (отвод воды самотеком, водяной теплый пол и т. д.);
• спецификации, сметы и сертификаты на оборудование.

В процессе составления проекта возникает множество вопросов, связанных, например, с количеством проживающих (работающих) в здании людей, расположением источника воды, где будет необходим отвод воды и т. д. Обработка всех данных является основой для создания технического задания на составление проекта систем водоснабжения и канализации.

Оформление проекта тоже имеет большое значение, он должен быть выполнен согласно с нормативными требованиями и одобрен соответствующими инстанциями. Поэтому доверять составление этого вида документации лучше профессионалам с опытом работы в данной сфере.

Этапы монтажа систем подачи и отвода воды

Правильно разработанный проект значительно облегчает процесс прокладки труб и монтажа остальных элементов систем подачи и отвода воды. Документ несет в себе информацию обо всем необходимом оборудовании, размерах сечений труб, материалах деталей и т. д. Поэтому специалистам по монтажу останется только качественно установить основные узлы систем.

После согласования и утверждения проекта, выполняются следующие процедуры:

1. Подготовка магистралей. На этом этапе в соответствии с разработанными схемами осуществляется разметка и прокладка сетей водоснабжения и канализации.
2. Установка подающих трубопроводов. По выбранной технологии выполняется сборка и крепление труб подачи и отвода воды.
3. На последней стадии устанавливается оборудование систем водоснабжения и канализации. При этом все устройства должны быть отрегулированы и испытаны в различных режимах работы (нормальном, аварийном, экстремальном). Также выполняется монтаж групп безопасности для обеспечения нормальной работы системы.

Все процессы должны проводиться в соответствии с требованиями правил пожарной безопасности, санитарно-техническими нормами и другими законодательными актами.

Тонкости монтажа систем подачи и отвода воды

Существует несколько нюансов, которые следует знать и учитывать как перед началом проведения монтажных работ, так и в ходе их осуществления.

Во-первых, должен быть выдержан оптимальный уклон труб, рассчитанный в проекте. Здесь необходимо выполнить все максимально точно, иначе работа всей системы будет нарушена.

Во-вторых, монтаж трубопроводов должен начинаться с определенной фиксированной точки. В квартире такой отметкой является фановый магистральный стояк, а в частном доме – пересечение фундамента.

В-третьих, водопровод должен постоянно находиться в оптимальных климатических условиях: перепады температур, слишком низкие или высокие градусы негативно скажутся на работе всей системы.

В-четвертых, трубы нежелательно крепить под лестницей или на стенах. Что касается пластиковых труб, то на них нельзя оказывать лишнего механического воздействия.

Монтаж современной системы водоснабжения предусматривает наличие в ней редуктора давления и фильтров, приборов для контроля протечек обратных клапанов и других немаловажных элементов.

Стоимость и сроки проектирования вентиляции и кондиционирования

Заранее однозначно определить стоимость и сроки подготовки проекта на вентиляцию и кондиционирование невозможно. Нужно учесть показатели площади, количества помещений и зон, высоты и этажности здания, особенности его архитектуры и конструкций, существующих систем и коммуникаций.

Расценки и сроки проектирования будут определены на основании технического задания заказчика, результатов обследования здания, изучения исходной технической документации. Компания Смарт Вэй предложит максимально выгодные условия сотрудничества, поможет сэкономить на проектных и строительных работах без потери качества и эффективности вентиляционной системы.

Последовательность монтажа водоснабжения дома

Монтаж водоснабжения дома начинаем со схемы системы водоснабжения. Сначала рисуем трубопроводы холодного водоснабжения, затем горячего. При этом необходимо четко соблюдать правило правой руки. Это значит, что холодную воду необходимо к раковине, ванне, душу и бойлеру монтировать справа, так как большинство людей правши, а горячую слева.

Исключение для унитаза. Так как вода к нему нужна только холодная, то может в зависимости от модели меняться расположение подключения. То есть, у унитаза подключение может быть справа или слева, вверху или внизу.

Начинаем с монтажа холодного водоснабжения дома по нескольким причинам. Во-первых, точек холодного водоснабжения зачастую больше, чем горячего. Во-вторых, необходимо использовать еще одно правило. Это когда трубы холодного водоснабжения должны быть под трубами горячего водоснабжения.

Это делается для того чтобы, если будет конденсат на холодной трубе, то он не капал на трубу с горячей водой.

И третье, так как тепло от трубы горячего водоснабжения идет вверх, необходимо, чтобы это тепло не грело трубу с холодной водой. Иначе у Вас в обоих трубах какое-то время будет идти горячая вода. Особенно это ощутимо утром при наличии системы рециркуляции горячего водоснабжения.

Начинаем монтаж холодной воды с подключения ее к вводу и дальше идем по принципу тройникового подключения водорозеток к сантех. приборам. Конечно, трубу к вводу подключаем не напрямую, а через фильтр и счетчик холодной воды.

Ведем трубу в санузел до первой по пути точки подключения холодной воды. Прикладываем тройник, отмечаем на трубе. К тройнику припаиваем стоячок для подключения водорозетки. И после тройник со стоячком варим к трубе. И так далее до самой последней точки.

При этом не забываем отрезать стоячки немного большим размером и обязательно их глушить, чтобы в трубу не попал мусор, куски штукатурки, кирпича или чтобы никто в трубу ничего не запихнул.

Но перед этим на трубу одеваем трубную изоляцию. Я настаиваю на ее постоянном использовании. Трубная изоляция представлена несколькими моделями. Самая популярная изоляция серого цвета из вспененного полиэтилена. Толщина стенки изоляции при этом 8 мм.

Единственный недостаток этой изоляции — это то, что она толстая. Вот почему ее не всегда удобно использовать.

Второй вид изоляции — это вспененная резина. Шикарная, тонкая изоляция, которая превосходит вспененный полиэтилен по многим параметрам. Но и цена дороже.

И третий вид изоляции идет сразу на трубах металлопластиковых. То есть трубы идут уже в изоляции. Но об этом поговорим в другой раз.

После монтажа труб холодного водоснабжения дома переходим к монтажу горячего водоснабжения. Ведем трубы так же как и холодную. Не забывая про правила.

При монтаже труб горячего водоснабжения дома есть еще труба рециркуляции. Эту трубу монтируют в основном в квартирах для подогрева полотенцесушителей и в больших домах при использовании для приготовления горячей водоснабжения бойлеров косвенного нагрева.

Вот несколько схем монтажа рециркуляции. Попробуйте реализовать эти схемы на Вашем доме или объекте.

Подготовка к проведению водопроводных и канализационных труб в квартирах

Приобретая квартиру в новом многоэтажном доме, любой владелец, прежде всего, столкнется с первоочередной задачей – сделать ремонт и смонтировать главные коммуникации. Как правило, в типичной новостройке будет установлена только отопительная система. Сначала предстоит монтаж водопровода и канализации.

Для этого требуется нарисовать схему разводки труб в соответствии с установкой сантехники. Нужно заранее определить, в каком месте помещения будут располагаться ванна, унитаз и необходимая бытовая техника. В этом случае целесообразно разработать проект (можно обратиться к профессиональному дизайнеру)

При этом важно помнить об удобстве использования элементов сантехники и начертить схему трубопровода правильно

Разводка водопроводных труб

Принцип работы

Система горячего водоснабжения может быть тупиковой или циркуляционной. Тупиковая схема используется при постоянном использовании горячей воды. При непостоянном водозаборе вода в трубах остывает и поступает уже не слишком горячей. Для того чтобы получить воду необходимой горячей температуры, придется довольно долго ее сливать, что не слишком удобно. При циркуляционной схеме вода всегда подается горячей, но такая система стоит дороже. Такая схема хорошо подходит в случаях периодического водозабора. Температура воды постоянно поддерживается, а пользователи получают горячую воду.

Система циркуляции в таких системах может быть двух видов.

• Принудительная. При этом типе используются насосы, как при системе отопления зданий. Принудительные системы применяют в многоэтажных постройках, высотностью от двух этажей.
• Естественная. В одно- и двухэтажных домах применяется обустройство естественной циркуляции, так как протяженность трубопроводов небольшая. Она функционирует по системе циркуляционных труб, основываясь на разности массы воды при разных температурах. Этот способ такой же, как и способ водяного отопления с использованием естественной циркуляции.

Горячее водоснабжение состоит из следующих элементов:

• водонагревателя или генератора;
• трубопровода;
• водозаборных точек.

Генераторами могут быть водонагреватели нескольких типов.

• Скоростные водо-водяные нагреватели работают на основе того, что горячая вода, которая поступает либо из котельной, либо из центрального теплоснабжения, проходит по латунным трубам. Они находятся внутри стальных труб, а пространство между ними наполнено нагреваемой водой. Таким образом, происходит подогрев.
• Пароводяной водонагреватель функционирует за счет пара, поступающего в нагреватель. Вода нагревается, проходя по латунным трубам, расположенным внутри. Такие системы применяют в жилищах с постоянным расходом воды и большим ее потреблением.
• В домах с периодическим и низким водопотреблением используются накопительные водонагреватели. Они не только нагревают, но и аккумулируют горячую воду.

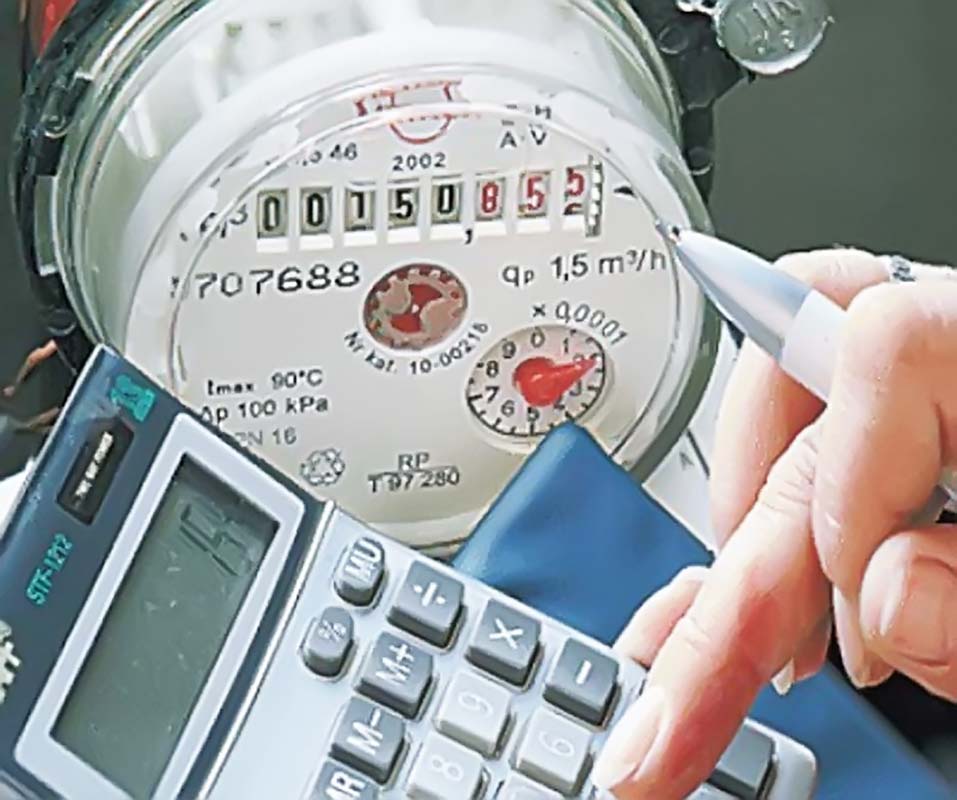

Трубопроводы и горячего, и холодного водоснабжения являются единой системой, они укладываются параллельно. На водозаборных точках устанавливаются смесители, которые позволяют получать разную температуру (от +20 до +70 градусов Цельсия) благодаря перемешиванию горячей и холодной воды. В системе горячего водоснабжения лучше использовать оцинкованные или пластиковые трубы для того, чтобы не возникало коррозии. Трубопроводы и стояки лучше теплоизолировать во избежание лишней потери тепла. В современных домах на горячую и холодную воду устанавливаются счетчики для учета расхода воды, что позволяет не переплачивать за потребление, а платить только за расходованную воду.

Схема подачи воды в частный дом, проектирование водоснабжения

Монтаж водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

Схема автономного водоснабжения из колодцаИсточник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения: однотрубная и через коллекторИсточник stroyobzor.info
