Как сделать водопровод из полипропиленовых труб

Как сделать отопление из полипропилена своими руками в частном доме

Перед установкой трубопровода разрабатывают схему всей конструкции, делают расчеты. Для монтажа понадобится котел, генератор, насос, трубы, а также группа безопасности, расширительная емкость, механизм для регулировки давления. На возвратной линии магистрали встраивают насос. Расширительный бак ставят впереди насоса. Систему безопасности размещают возле котла на подающей ветке. Трубы соединяют при помощи коллекторной гребенки и гидроразделителя. Если котел мощностью выше 50 кВт, крепят его с помощью металлических соединений. Между котлом и развилкой устанавливают трубы из металла, потом ставят армированный материал.

Монтируют отопление из полипропилена своими руками в теплом здании, температура не должна быть меньше +5°С. Перед работой рассчитывают пропускную способность труб, определяют их диаметр, от этого зависит теплоотдача. В маленькой котельной стенки покрывают огнестойким материалом.

Правила установки:

• между стенами и прибором крепят теплоотражающий материал;
• все батареи монтируют на одинаковом уровне;
• ребра радиаторов должны располагаться вертикально;
• возле оконного проема длина батареи должна составлять 75% размера окна;
• центр радиатора располагают так, чтобы совпадал с серединой окна;
• батарею от пола размещают на высоте 6-12 см, а от подоконника – 5-7 см.

При боковом соединении труб применяют двухтрубный и однотрубный тип отопления. Присоединение одностороннее, так как монтируют с одной стороны батареи. Ставят перед трубопроводом байпас и краны, это перемычки для легкого демонтажа батареи. Циркуляционный насос устанавливают на подающем трубопроводе, но можно его поставить и на обратной ветке. Для спуска воздуха понадобятся спускники или краны Маевского (они часто продаются уже встроенные в батареи).

Отопление из полипропилена своими руками со схемой нижнего подключения нужно для дизайнерского решения, чтобы труб не было видно. Внутри батареи есть встроенные шаровые краны, предназначенные для демонтажа приборов или установки их в систему. Нижнее подключение не применяют при обычной циркуляции воды. Чтобы избежать потери тепла, приобретают мощные радиаторы.

Диагональное подключение имеет минимальные теплопотери. Жидкость подается с одной стороны батареи, протекает по секциям и выходит с другой стороны прибора. Такое подключение эффективно для длинных радиаторов.

Монтажные работы:

1. Для пайки трубопровода нужен паяльник. Устанавливают температуру на инструменте 270°С. Чем больше диаметр трубы, тем дольше нагревается деталь.
2. Двумя насадками одновременно на паяльнике нагревают внешнюю и внутреннюю стороны трубы. Равномерно надавливают на обе детали, сгибают, инструмент не должен смещаться.
3. Детали снимают с паяльника и состыковывают друг с другом, фиксируют на 1 минуту, чтобы полипропилен затвердел.

Сборка системы поэтапно:

1. Батареи устанавливают в назначенном месте: у стен, у входа, под окнами, так чтобы тепло распределялось в доме равномерно.
2. Определяют места расположения труб. Делают компенсационные петли, т. к. длина при нагреве полипропилена меняется.
3. Навешивают котел и обвязывают его. Подсоединяют водопровод, газовый термостойкий котел крепят полипропиленовыми трубами.
4. При коллекторной схеме подключают распределительную гребенку. При двухплечевой системе обходятся тройниками.
5. Монтируют расширительный бак и компоненты безопасности. Объем бачка рассчитывают исходя из количества воды во всей системе.
6. Крепят к стене или полу прибор. Если система с гравитационной циркуляцией, нужно соблюдать уклоны.
7. Распределяют и монтируют трубы, присоединяют к ним радиаторы.
8. Отключают приборы, закрывают все выходы заглушками. Пускают воздух (8-10 атм.). Если появились свищи, устраняют неполадки.
9. Включают радиаторы, котел, бачок.
10. Подают воду в систему, выпускают воздух, скопившийся в дальних точках.
11. Проводят пробный пуск отопления. Проверяют трубы, стыки, батареи, чтобы нигде не протекало.
12. Контролируют нагрев батарей.
13. Трубы монтируют в пол, в стены или в короба.

Благодаря свойствам полипропилена пайка и монтаж труб происходит быстро, несложно, справиться с работой способен каждый. Нужно только приобрести паяльный аппарат для труб и закупить необходимые элементы отопления. Цена оборудования и инструментов гораздо ниже, чем стоимость услуг мастера, поэтому отопление в доме выгодно делать самостоятельно. В интернете много видео- и фотоматериалов, которые помогут смонтировать отопление.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому,  нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая  его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

В некоторых случаях для повышения эксплуатационных характеристик и устойчивости к высоким температурам полипропиленовые трубы получают армирование. С его разновидностями вы можете ознакомиться при помощи изображений, приведенных ниже. Какое должно быть давление воды в водопроводе в квартире норматив, Вы можете узнать в нашей статье.

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Attention: The internal data of table “117” is corrupted!

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

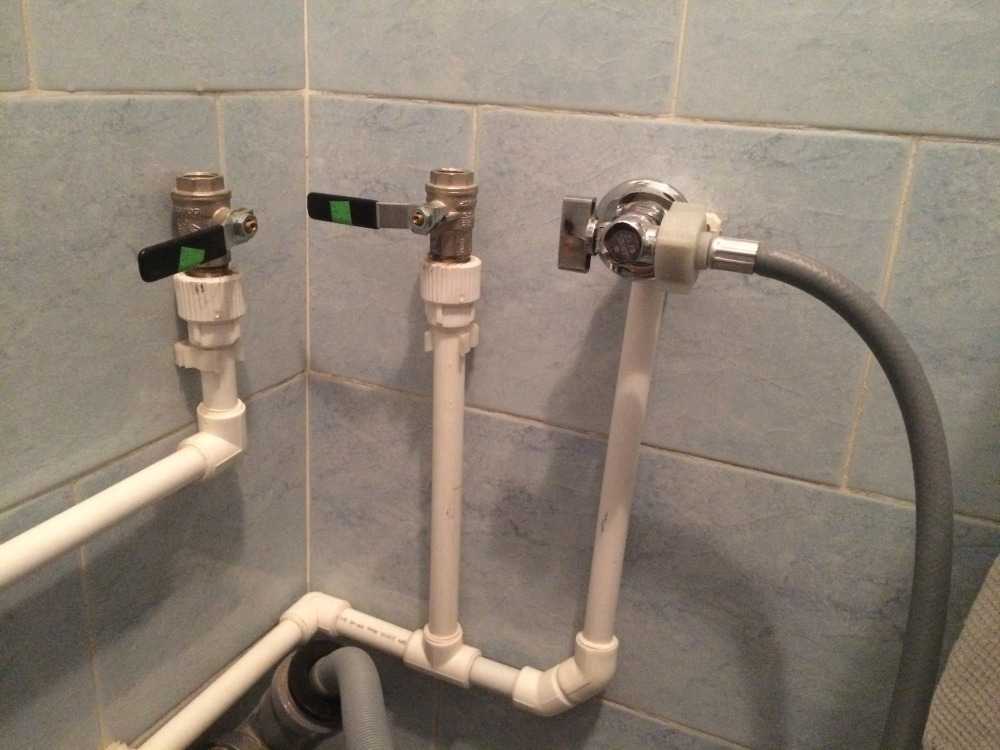

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Организация полива на участке

Очень важно определиться с источником воды на участке. Хорошо, если по улице протянут центральная водоподводящая магистраль

Можно просто подключиться к ней после получения соответствующего разрешения. Если же водовода нет, то остаются всего два варианта:

1. Летний водопровод на даче из колодца. Для этого потребуется выкопать на участке колодец, укрепить его и обеспечить наполнение водой. Для подачи воды в трубы используется погружной или поверхностный насос. По такому же принципу производится подача воды из скважины. Недостатком такой подачи является низкая температура воды, что не нравится растениям.

2. Подача воды для полива из резервуара. Вода набирается в размещенный на участке резервуар, где доходит до подходящей для полива температуры, а оттуда уже подается в смонтированный полипропиленовый водопровод.

Если вам интересно узнать, как организовать устройство слива в бане, то об этом мы рассказали в другой статье сайта.

А описание различных видов насосов для полива находится здесь.

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
4. Его использование положительно влияет на теплоотдаче системы.
5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

1. PN25.
2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла. Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре

Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно

Температура и давление теплоносителя также во многом зависят от маркировки труб

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:

В этом проекте должны быть следующие моменты:

1. Чертеж котловой обвязки.
2. Все диаметры используемых труб.
3. Нюансы крепления и монтажа всех отопительных приборов.
4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Монтаж полипропиленовых труб своими руками

Этапы работ с видео инструкцией

Начинать установку системы из полипропилена следует с составления схемы водопровода. При этом необходимо измерить расстояния от мест потребления до точки ввода, учитывая все точки подключения, разветвления, ответвления и повороты.

Необходимые инструменты и материалы:

• специальный инструмент для резки труб;
• разводные ключи;
• специальный паяльник для сварки ПП (утюжок) с насадками;
• нож для зачистки изделий;
• соединительные муфты;
• заранее сформированные отрезки труб: поворотные и для обвода изделий в одной плоскости;
• фитинги с наружной и внутренней резьбой;
• соединительные элементы для гибких трубок;
• угловые фитинги;
• кран, который будет присоединять шланг от стиральной машины.

Основные правила монтажа ПП

В первую очередь все изделия проверяются на целостность и очищаются от пыли.

• Категорически запрещено использовать грязные или деформированные элементы.
• Во время работ температура окружающей среды должна быть не менее пяти градусов.
• Все изделия из полипропилена должны быть защищены от огня.
• Для врезки накопительного бака или водомера применяются разъемные резьбовые фитинги.
• Неразъемные элементы используются только для соединения гибких шлангов.
• Перегиб труб недопустим, поэтому на поворотах устанавливаются специальные угольники.

Приступаем к работам

Монтаж начинается с нарезки труб необходимой длины.

• Места распилов отмечаются с помощью маркера.
• Для отдельных частей подбираются фитинги.
• Отмеряется глубина вхождения соединительной детали, которая отмечается маркером.
• Торцы изделий зачищаются и обезжириваются.
• После подготовки всех деталей, с помощью специального паяльника спаиваются своими руками пропиленовые трубы.
• Прежде чем начать работать с утюжком, следует внимательно изучить инструкцию, по которой аппарат собирается. Размер насадки на паяльник будет зависеть от диаметра используемых труб.
• Работу следует начинать от стояка.
• После того как утюжок нагреется, отрезок полипропиленовой трубы и фитинг следует одновременно до упора вставить в его насадки.
• Через несколько секунд детали снимаются и соединяются между собой. Время выдержки изделий зависит от диаметра ПП и мощности аппарата.
• Соединенные детали запрещено поворачивать по осевой линии.
• На протяжении десяти секунд, выполняется первичная корректировка элементов, и они окончательно фиксируются.
• Соединение можно считать качественным в случае, если не осталось никаких зазоров.
• Когда остынут все детали, монтаж своими руками можно продолжать дальше.
• После того как все фрагменты водопровода будут спаяны и установлены, система собирается окончательно.
• Для облегчения возможного ремонта, внутреннюю резьбу рекомендуется смазывать техническим вазелином.
• Внешнюю сторону соединений, имеющих резьбу, обязательно нужно обматывать от начала к концу фторопластовой лентой.
• Во время монтажа необходимо следить за тем, чтобы после сборки системы остались доступными и легко поворачивались рукоятки кранов.

Вступление

Реализовать схему водопровода квартиры можно различными способами. Прежде всего, выбирается способ водопроводной разводки в квартире. Выбор стоит между тройниковой и коллекторной разводкой. Каждая из этих разводок имеет свои достоинства и недостатки. При коллекторной разводке трубы водопровода подводятся к каждому потребителю воды параллельно от водоразборного узла (Подробно о коллекторной разводке читать ТУТ). При тройниковой разводке трубы водопровода разводятся последовательно, подсоединяясь к общему водопроводу через сантехнические тройники.

Основная мысль этого раздела сайта представить несколько вариантов монтажа водопроводной системы квартиры в различных вариантах исполнения. В прошлой статье были представлены монтажные схемы коллекторной разводки металлополимерными трубами, соединенными на обжимных фитингах.

В монтажных схемах водоснабжения представленных ниже запланировано использование полипропиленовых труб. Соединение труб запланировано на сварных фитингах.

Последовательная и параллельная разводка водопровода из полипропилена

В ходе создания предварительной схемы водопровода из полипропилена хозяину квартиры или частного дома следует определиться, каким образом будут разводиться трубы холодного и горячего водоснабжения от стояка или нагревательного котла. Как и в предыдущем случае, существуют два способа – последовательный и параллельный.

Последовательная разводка, также известная как тройниковая, отличается простотой и экономией материала. Она устроена следующим образом – от источника до самого последнего потребителя воды прокладывается линия. На всем ее протяжении врезаются тройники. Через них к общим трубам ХВС и ГВС подключаются потребители воды. Но за простотой последовательной схемы скрывается один значительный недостаток – при одновременной работе нескольких приборов напор будет существенно падать. Для небольших городских квартир это не так критично, но для большого загородного коттеджа проблема может быть весьма значимой.

Последовательная разводка труб

Параллельная разводка водопровода из полипропилена устроена более сложно – сразу после стояка или котла монтируется коллектор, а уже от него отходят отдельные линии ХВС и ГВС к каждой раковине, душу и прочим потребителям. Все трубы, идущие к ним, снабжаются вентилями, перекрываемыми для технического обслуживания, ремонта или замены прибора. Параллельная разводка водопровода предотвращает перепады напора и температуры воды на каждом отдельном потребителе при изменении числа одновременно включенных приборов. Но при этом такая схема требует большего количества труб. Кроме того, она занимает много места и, по возможности, параллельную разводку следует выполнять закрытым способом.

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры
