Что такое винтовые сваи и как их устанавливают

Разметка площадки и подготовка

Перед началом работ выведите оси на обноску

В отличие от ленточного или плитного фундамента свайное поле имеет разорванную структуру. Поэтому формирование линейной геометрии может представлять затруднение. При возведении каркасного здания необходимо добиться максимально точного позиционирования сваи не только в продольном направлении, но и в поперечном, обеспечивая совпадение стойки и оголовка сваи для предотвращения эксцентриситета приложения нагрузок на ригель.

Достижение поставленной цели не представляет сложности, хотя требует повышенного внимания и аккуратности. Рекомендуется перед началом работ вывести оси на обноску. Этим термином называют пару надежно вбитых стоек с поперечной строганой доской, на которой гвоздем отмечается положение оси.

Они перпендикулярны стене и отстоят на три- пять метров от пересечения осей. Удобством использования такой системы является возможность в любой момент снять или натянуть нитку между метками, обозначающими положение осей, поэтому она не мешает проведению работ и не сбивается.

Перекрестия осей получаются автоматически в местах пересечения нитей. Если они находятся на разной высоте и точка их наложения не ясна, то от верхней нити опускают отвес до соприкосновения с нижней, перпендикулярной. Таким же способом выносится центр сваи. От углового пересечения откладывают по оси проектное расстояние и строительным отвесом переносят на грунт, закрепляя точку колышком. О том, как делать разметку под фундамент, смотрите в этом видео:

Аналогично выставляются все отметки центров под монтаж винтовых свай вручную или механизировано. Другим вариантом, более дорогим и точным, служит разбивка при помощи лазерного тахеометра. Приборная выноска положения свай позволяет исключить неточности, связанные с закреплением нитей, ошибок измерения рулеткой и погрешности от передачи точки отвесом.

Спецтехника для установки винтовых свай

Существует большое разнообразие техники для быстрого и удобного монтажа свайно-винтового фундамента. Если вы используете сваи диаметром до 108 мм, то облегчить процесс поможет ручная установка, например как на фото.

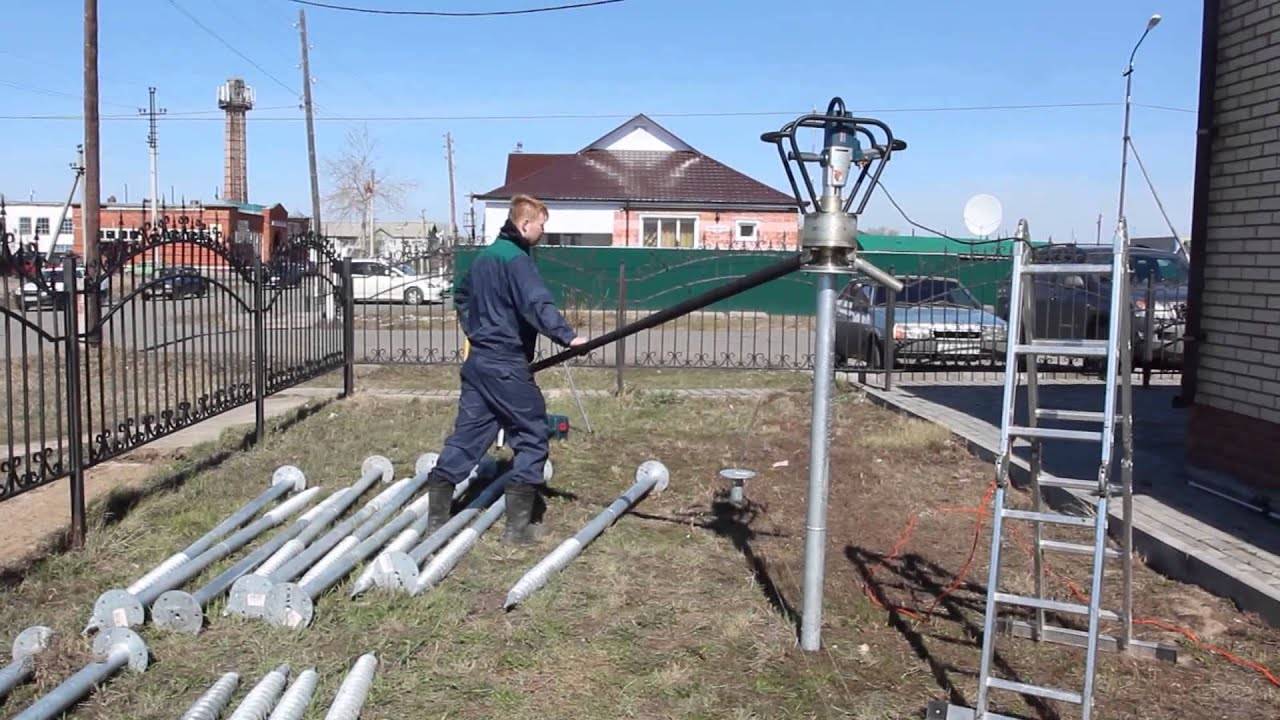

Фото 3 — Ручная установка для завинчивания свай

Но, если диаметр свай от 133 мм и больше, то монтировать его вручную сложно. Тогда на помощь придет большая спецтехника, например ямобур. Это современный агрегат повышенной проходимости, который может самоходом добраться до стройплощадки по бездорожью в любую погоду и быстро выполнит большой объем работы. Ямобуром можно воспользоваться в труднодоступных местах и на площадках со сложным рельефом.

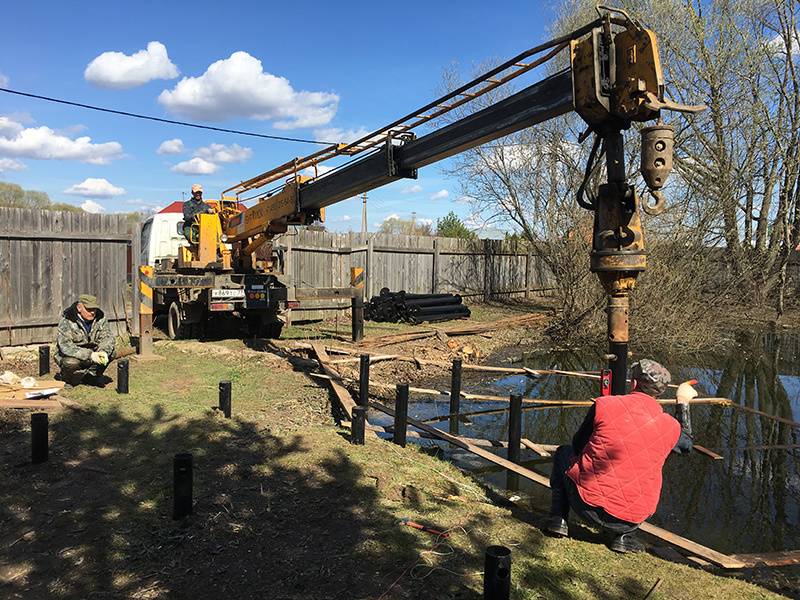

Фото 4 — Самоходный ямобур

Такая техника завинтит сваю в любой грунт за одну минуту. Отличаются ямобуры размером, мощностью и модификацией. Есть и другие буровые установки, на которые крепят специальное сверлящее оборудование и производят более масштабные работы.

Что потребуется?

  • Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
  • Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
  • Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
  • Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
  • Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
  • Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
  • Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
  • Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
  • Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

  • Шпагат.
  • Рулетку.
  • Металлическую арматуру (прутья).
  • Лом.
  • Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

  1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
  2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

  • Вставляется лом в отверстие, существующее на изделии.
  • Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

  1. Дрель.
  2. Редукторный гайковерт.
  3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт

Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Этапы установки свай

Для установки винтовых свай рекомендуется найти себе несколько помощников, основные этапы проводимых работ подробно описываются ниже.

Разметка свайного поля

Предварительно осуществляется разметка строительной площадки, на котором будут устанавливаться сваи:

Для осуществления разметки можно использовать деревянные колышки, которые забиваются в грунт.
Важно правильно определить расстояние между сваями, оно не должно превышать 3 метров. В противном случае фундамент не будет достаточно прочным и надежным, а обвязочный брус начнет провисать на отдельных участках.

Выставление периметра

Другим важным подготовительным этапом является выставление периметра, для этого первоначально нужно вычислить показатели диагонали.

Осуществляется это следующим образом:

  1. Формула для расчета диагонали: a2+b2=c2.
  2. Показатели aиb – это длина основной и боковой стороны периметра.
  3. Расчет диагоналей позволяет точно определить расположение углов по периметру дома, в этих местах должны быть установлены колышки.

Закручивание угловых свай

Данный этап осуществляется с обязательным выполнением следующих основных правил:

  1. Закручивание угловых частей конструкции осуществляется строго по центру бруса.
  2. В случае, когда размеры постройки даны по его краям, половина показателя ширины бруса вычитается с каждой стороны.

Закручивание остальных свай

Остальные винтовые сваи закручиваются в соответствии со следующим алгоритмом действий:

  1. Первоначально готовится и выкапывается небольшой приямок в предварительно отмеченном месте.
  2. Рекомендуемая глубина приямка равняется половине метра, иногда она может быть увеличена на 20см.
  3. Минимальная глубина вкручивания винтовых свай в землю составляет 1,7 метра, в противном случае они могут начать вылезать наружу во время сильных морозов.
  4. Процесс вкручивания проводится вручную, но для его упрощения можно привлечь специальную технику.
  5. На конце каждой сваи присутствует отверстие, в которое нужно вставить лом.
  6. На лом с каждой стороны надевается по металлической трубе с большим диаметром, что позволяет создать рычаг.
  7. Магнитный уровень монтируется непосредственно к винтовой свае, во время установки нужно следить, чтобы уровень наклона составлял не более 1,5-2°. В противном случае нагрузки начнут распределяться неравномерно, что приведет к деформации.
  8. Закручивание осуществляется при помощи созданного рычага.

Обрезка

После завершения закручивания следует произвести обрезку в соответствии со следующими правилами:

  1. Для обрезки используется болгарка, в данном процессе задействуется гидроуровень.
  2. Длина обрезки не должна быть меньше 10см, поскольку этот показатель соответствует глубине отверстия, в которое вставлялся лом для создания рычага.

Бетонирование

Сразу после обрезки следует провести бетонирование, для этих целей рекомендуется применять цементно-песочный раствор маки М150. Данная процедура является обязательным условием, направленным на устранение кислорода из свайного ствола, что является профилактикой коррозии.

Установка оголовков

На финальной стадии происходит установка оголовков, этот процесс состоит из следующих этапов:

Оголовки надеваются сверху на винтовые сваи.
Приваривание осуществляется при помощи сварочного аппарата, осуществлять это нужно осторожно, не забывая об обеспечении собственной безопасности.
Оставшийся после сварки шов тщательно зачищается, после чего его следует обработать специальным антикоррозийным средством.

Всем этапам, описанным в статье, необходимо уделить особое внимание и не экономить на расходных материалах. Подобный фундамент, возведенной с полным соблюдением технологии, будет надежно служить не одно десятилетие

Что определяет выбор диаметра сечения конструкций?

Используя опоры с большим диаметром сечения, строители обеспечивают гарантированную прочность фундамента. Но при строительстве легковесных сооружений экономически нецелесообразно переплачивать за большие габариты свай.


решающую роль играют:

  • характеристики грунта на площадке;
  • рельеф застраиваемого участка;
  • назначение фундамента.

Взять сведения по геологии грунта собственник может из актуальной справочной документации, но получить достоверные значения можно только в результате лабораторного анализа проб почвы.

Рекомендации экспертов по выбору диаметра:

  1. Геошурупы с малым сечением (57 мм) применяют для основания под такие легкие конструкции, как ограждения из сетки или деревянных штакетников.
  2. Трубы d 76 мм будут устойчивыми по отношению к более тяжелым заборам, например, из профнастила, а также легковесных построек (беседок, террас).
  3. Столбы диаметром 89 мм используют при строительстве сельскохозяйственных построек, бань, а также тяжелых ограждений и бруса.
  4. Сваи с размером сечения от 108 мм можно выбирать при проектирование малоэтажных жилых домов, коттеджей, дач и т.д.

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

  • ленточный;
  • столбчатый;
  • плитный;
  • свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома

Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.
