Расчет, монтаж и установка вентиляционных каналов своими руками

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

• К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
• Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
• Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
• Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

• Дымовой канал может включать только 1 колено – при выходе из печи или котла.
• Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
• Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Керамические трубы

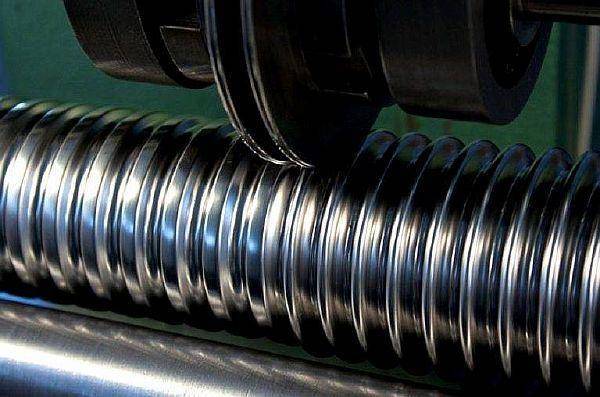

Гофрированная нержавейка

Полезные рекомендации

При самостоятельной кладке шахт в кирпичных стенах, мы рекомендуем взять на заметку несколько полезных советов от профессионалов.

1. Первое, что понадобиться для работы – это материал. Кирпич для кладки нужно выбирать только полнотелый. В качестве связующего вещества используйте водный раствор песка и цемента в соотношении 1:3.
2. Инструмент. Вам понадобится: кирочка каменщика, молоток, мастерок, отвес, уровень, расшивка, шпатель. Для деления кирпича лучше всего использовать «болгарку» с отрезным диском по камню.
3. На рисунке ниже показано два варианта порядовки кладки вентканалов для полуторных и двойных стен.

Для создания правильной формы шахты используйте пустотелый шаблон нужного размера, выполненный из фанеры.

Совет: при кладке не допускайте засорение канала, которое может привести к уменьшению тяги, и как следствие – снижению производительности вентиляционной системы.

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на “Постановление правительства Москвы”. Там есть такой двоякий пункт 3.4 “Об утверждении нормативов по эксплуатации жилищного фонда.”

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Утепление каналов естественной вентиляции

Охлаждение воздуха в канале естественной вентиляции приводит к уменьшению тяги и к выпадению из удаляемого воздуха конденсата. Для защиты каналов от охлаждения, их не рекомендуется размещать внутри наружных стен дома.

Вентиляционные каналы, которые находятся в наружных стенах, а также участки, проходящие через неотапливаемое помещение (чердак), должны быть утеплены. Рекомендуется утеплять и участки вентканалов, расположенные снаружи, на крыше.

Снижение аэродинамического сопротивления каналов вентиляции

Сила тяги в канале естественной вентиляции зависит и от сопротивления движению воздуха по каналу — аэродинамического сопротивления. Для того, чтобы сопротивление движению воздуха по каналу было минимальным, необходимо:

• Увеличивать сечение канала;
• В канале не должно быть местных сужений и расширений;
• Направление канала должно быть вертикальным и прямолинейным. Допускается, в случае необходимости, смещение канала в сторону до 1 м. под углом не более 30 град. к вертикали. Канал естественной вентиляции не должен иметь горизонтальных участков.
• Обеспечить гладкость стенок канала вентиляции. В системе естественной вентиляции не допускается использование гофрированных труб. Стенки канала из кладочных строительных материалов тщательно выравниваются, швы затираются.

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

• Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
• Входное отверстие из комнаты в канал находится под потолочным перекрытием.
• Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
• Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Способы стыковки воздуховодов

Способы соединения деталей воздуховода можно разделить на сварные и фальцевые. Для сварного стыка необходима достаточная толщина стали или алюминия от 1,5 мм. Тонкостенные вентиляционные трубы соединяют, применяя фальцовку.

Фальцевые соединения бывают нескольких конфигураций. Наиболее используемые:

• на простом фальце;
• на фальце с защелкой;
• на фальце с отбортовкой;
• на соединительной планке;
• на поперечном фальце;
• встык;
• внахлестку;
• угловые.

Кроме сварных и фальцевых используют соединения:

• на фланцах;
• с помощью муфты или ниппеля;
• в раструб;
• при помощи шины;
• на бандаже.

Фланцевые соединения

Трубы для вентиляционных систем (независимо от их конструкции и сечения) соединяют при помощи специально изготовленных фланцев. Детали крепят на трубы при помощи точечной сварки или сплошного сварного шва. Между собой фланцы соединяют креплениями: заклепками или болтами с гайками. В случае использования крепежных болтов их располагают все на одну сторону.

На практике, часто используют точечную сварку для соединения фланцев между собой. Это может грозить быстрой разгерметизацией системы из-за коррозии металла в будущем. Для придания дополнительной защиты сварному соединению, фланцы рекомендуется тщательно прокрашивать. Сварка считается быстрым и недорогим способом монтажа вентиляционных труб.

Для придания герметичности соединению на стальных фланцах между ними укладывают уплотнительную прокладку. Какие материалы разрешено использовать для герметизации стыков воздуховодов, официально изложено в СНиП -85.

Фланцевое соединение воздуховодов является универсальным, надежным способом. Однако изготовление дополнительных деталей обходится дорого, а процесс сборки является трудоемким. Такие соединения используют при монтаже плотных воздуховодов, с высоким уровнем требований.

Соединение воздуховодов муфтой или ниппелем

Не менее распространенный способ соединения труб вентиляционных коммуникаций – оформление стыка муфтой или ниппелем.

Муфта (или внешний ниппель) представляет собой дополнительный отрезок трубы, диаметр которого чуть превышает диаметр основного трубопровода. Муфтой закрывают место стыка, одевая ее на трубопровод. Для герметизации все стыки промазывают специальным составом (герметиком), который подбирают в зависимости от предстоящих условий эксплуатации. Есть муфты, которые идут в комплекте с уплотняющей прокладкой. При монтаже таких муфт герметиком не пользуются.

Ниппель представляет собой отрезок трубы, меньшего диаметра, чем основной трубопровод. Его вставляют на место стыка изнутри. Здесь для герметизации используют специальную алюминиевую ленту.

Соединение воздуховодов между собой с использованием ниппеля получило большее распространение на круглых конструкциях. На прямоугольных сечениях их применяют реже.

Соединение в раструб

Данный тип соединения воздуховодов применяется только для труб с круглым сечением. Для осуществления соединения в раструб на одном конце трубы должен быть расширяющейся участок или вся конструкция должна иметь форму конуса. Трубы вставляют друг в друга, не закрепляя их дополнительно. Для герметизации используется уплотнительная прокладка либо пластичный герметик. Наибольшее распространение соединение в раструб получило при монтаже сэндвич-дымоходов и бытовой вытяжки на естественной тяге.

Еврошина

Для соединения деталей прямоугольных воздуховодов производят специальные шины. Эти детали похожи на соединительные фланцы для прямоугольных труб, которые разобраны на запчасти. Деталь представляет собой отрезок металлического оцинкованного профиля, который напоминает букву Г. Удлиненная сторона имеет размер от 20 до 30 мм. Шина идет в комплекте с уплотнителем и специальными уголками.

Шиной соединяют воздуховоды, которые используются для транспортировки не горячих, химически инертных воздушных масс.

Бандаж

Стыковка деталей воздуховода при помощи установки бандажа применяется на химических производствах. Это соединение высокой надежности. Однако использовать его для бытовых коммуникаций экономически невыгодно, поскольку изготовление самого бандажа процесс дорогостоящий.

Бандаж устанавливают поверх места стыковки трубопровода. Предварительно проводят отбортовку соединяемых торцов. Пространство бандажа заполняют герметизирующими материалами – теплоизоляционной или химически устойчивой мастикой.

Этапы монтажа вентиляции

При правильной установке систем вентиляции и кондиционирования происходит удаление из помещения загрязненного воздуха, обеспечивается равномерная подача и постоянная циркуляция, поддерживается оптимальный уровень температуры и влажности. Этот процесс производится в несколько этапов:

1. выезд технолога;
2. составление проекта;
3. производство воздуховодов;
4. поставка оборудования;
5. монтаж вентиляции;
6. установка систем автоматики;
7. пусконаладочные работы;
8. сдача объекта;
9. акт прокрутки.

Каждый из этапов требует особого внимания и должен быть произведен с учетом нормативных актов. Вместе с этим согласуются с заказчиком график работ и монтажные схемы. Объем определяется типом оборудования и его производительностью. На стоимость проводимых работ влияет уровень сложности объекта, используемое оборудование, она рассчитывается в индивидуальном порядке. По завершению монтажа систем вентиляции и кондиционирования проводится пусконаладочная работа. После этого заказчик получает документацию, включающую в себя:

• паспорт производителей;
• инструкцию по пользованию оборудованием;
• исполнительные
  схемы;
• сертификаты;
• акты испытаний и другие документы.

Монтаж вентиляции в Москве лучше доверить квалифицированным специалистам, обладающим необходимыми знаниями и навыками.

С этим читают

Алгоритм выполнения работ

1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
2. Сборка каналов воздухоотвода.
3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
4. Запуск и наладка.
5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

1. Вход свежего воздуха монтируется в нижней части дома.
2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
6. Выход нужно устраивать в верхней части стены и дома.
7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Схема приточной вентиляции

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

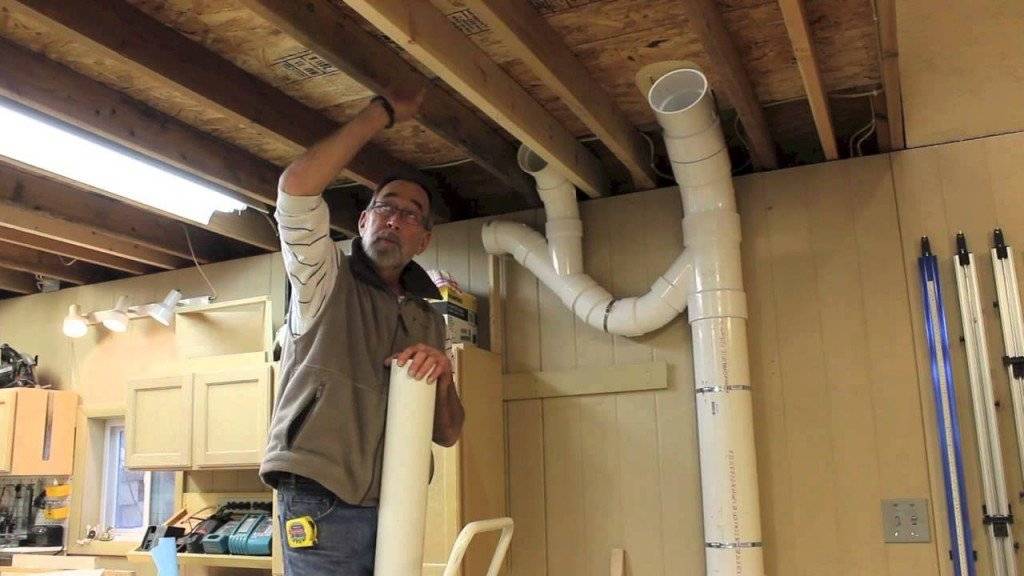

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

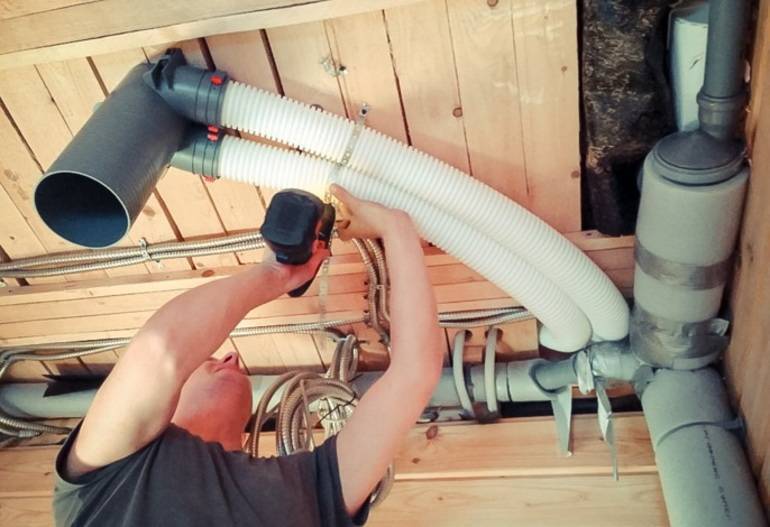

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

• очистительный фильтр;
• калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
• вентилятор;
• рекуператор;
• кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Конструкция и устройство приточной вентиляции

По способу устройства приточная система может быть:

• канальной (воздух доставляется в помещение посредством труб и металлических коробов);
• бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).

Наборные и моноблочные системы

К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.

Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала

Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:

1. Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.

2. Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).

3. Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.

4. Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.

5. Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
6. Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.

7. Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.

8. Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.

9. Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.

10. Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.

Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.

Компактная система приточной вентиляции

Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.

Компактная система приточной вентиляции предназначена для помещений небольшой площади

Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:

• проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
• аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
• бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый – вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана – круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите – сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.
