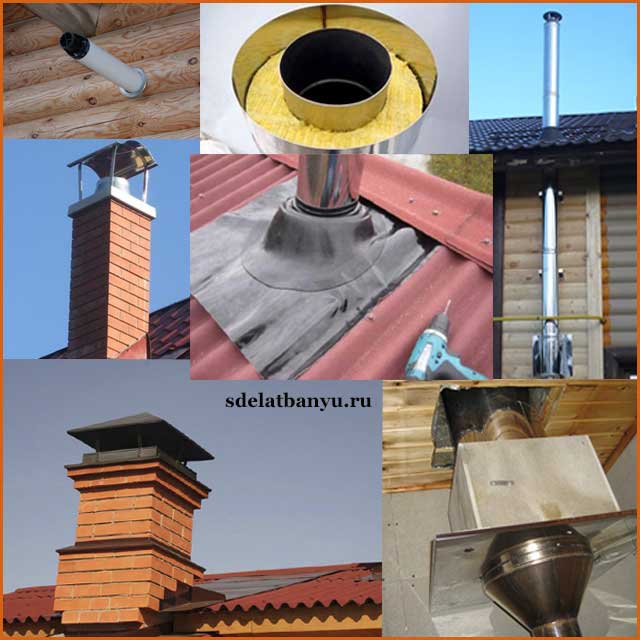

Как установить дымоход из сэндвич труб

Второй этап. Разделка на крыше

Далее вам нужно оборудовать разделку на крыше. Рассмотрим, как это сделать.

Шаг первый. Замерьте наружную и внутреннюю стороны с учетом угла наклона крыши. Помните, что во время монтажа дымохода-сэндвича следует быть предельно аккуратным, ведь некоторое время будут занимать работы на кровле. Поэтому начинайте монтаж лишь в ясную и солнечную погоду.

Шаг второй. Вырежьте соответствующее отверстие под трубу, желательно с внутренней стороны.

Шаг третий. Закрепите на крышу лист оцинкованной стали, в котором заранее проделано отверстие под дымоход. Еще раз напоминаем, что нельзя допускать стыков между элементами конструкции на линиях разделки.

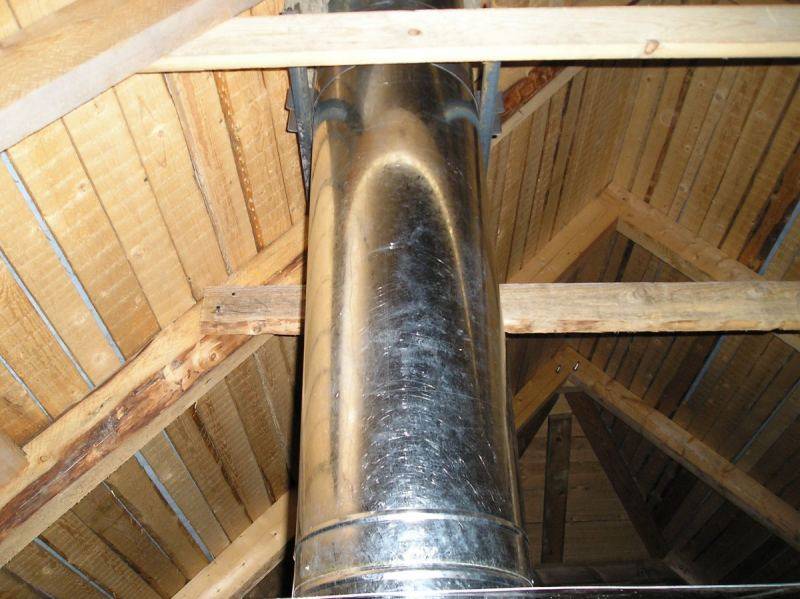

Изготовление разделки

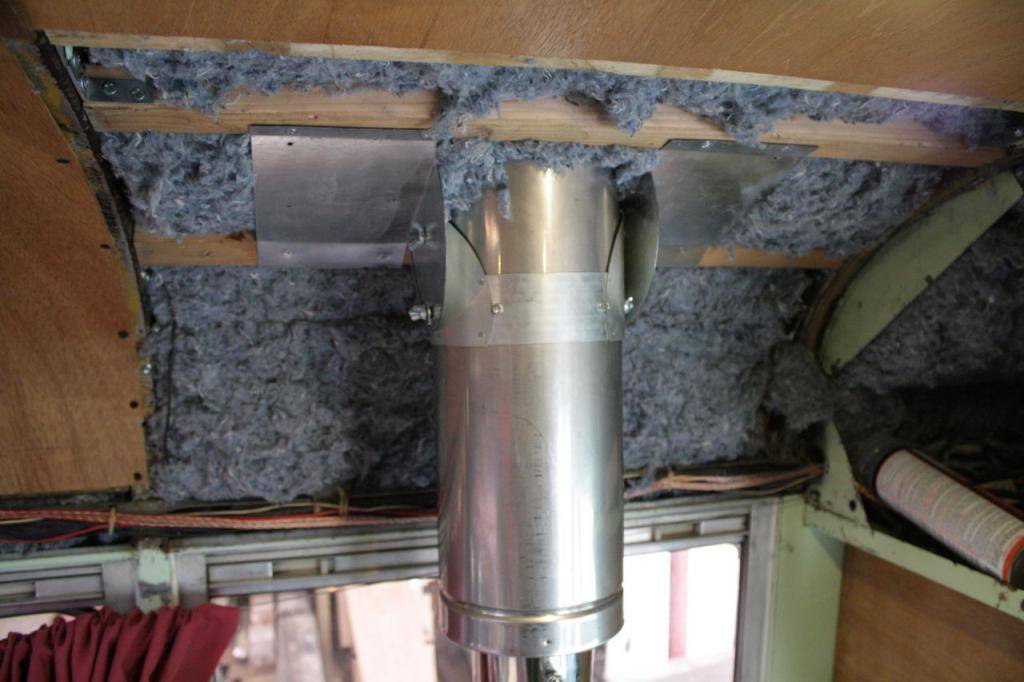

Пространство между трубой и металлической стенкой тоже заполняется минватой

Установка дымохода на крыше своими руками или с привлечением специалистов?

Монтаж трассы дымоудаления – сложный и ответственный процесс, который требует обязательного знания многих технических норм и правил, стандартов и нюансов. Несоблюдение хоть одного правила или регламента может привести к неприятным последствиям – пожару, выходу из строя отопительного и дымоотводящего оборудования. В связи с этими факторами, очень рекомендуется производить монтаж и установку дымохода, в том числе, его закрепление на крыше, с привлечением специалистов.

Профессиональный монтаж будет являться гарантией — как безопасности всей отопительной системы, так и ее продолжительного срока службы. Самостоятельный монтаж не может гарантировать безопасности, сохранности здоровья и имущества.

Практические уроки

А теперь о каждом действии в подробностях.

Некоторые первопроходцы в делах строительства бани задаются вопросом: как определить место прохода трубы? Чтобы не было последующего расстройства, запомните: это место определяется еще на этапе составления проекта парилки.

При разметке важно определить вертикальную ось трубы. Начало распланировки – это выходной патрубок, идущий от печи

Стартующая от этого элемента конструкции ось, упирающаяся в потолок, и есть центр просвета, который вам предстоит сделать. Если парилка с чердаком, то ось протягивается до самой кровли.

И не забывайте о правиле: расстояние от дымохода до потолка – минимум 13 см.

Стоит обратить внимание! Перед установкой элементы конструкции (трубы, переходники, отводы и т.п.) нужно подготовить. Снять пленку, наклейки, ценники (что многие забывают сделать) и обезжирить поверхность деталей

Какие должна иметь размеры потолочная разделка для дымохода? Многие думают, что эти параметры зависят от материалов, из которых изготовлен дымоход

Это не так, важно лишь одно, чтобы конструкция не касалась потолка, но и не была слишком удалена от него, поскольку прореху сложно будет заделывать, к тому же, через нее может впоследствии улетучиваться тепло, такое необходимое в парилке

Про зазор в 13 см вы уже наверняка помните, теперь усвойте еще один показатель – толщина теплоизоляционного сэндвича не должна превышать 5 см. Боитесь, что утеплитель выскользнет и упадет вниз? Не волнуйтесь, страховкой от подобных ситуаций послужит железный лист, который вы прикрепите снизу.

Это важно знать! Покупая железные листы, учитывайте, что оцинкованный материал не очень подходит для банного помещения, ведь нагретый цинк – это источник вредных веществ, образующихся после распада вещества

Многие путают предназначение утеплительного слоя, думая, что он делается для красоты, чтобы внутри было уютно. Не только, основная его миссия – защищать парилку от пожара и холода. В качестве материалов идеально стекловолокно, асбест, минеральная либо базальтовая вата.

Однако утеплить отверстие – мало, нужно дополнительно вокруг дымохода создать теплоотражающий экран, о котором выше мы уже вскользь упоминали. С ролью экрана превосходно справится кусок полированной нержавейки, в идеале – с зеркальным покрытием. Создание максимально возможного отражающего эффекта для инфракрасных волн – вот ваша цель при установке железной поверхности.

Чтобы уменьшить проем, сооружают потолочно-проходной узел, обеспечивающий своего рода воздушную прослойку, которая служит дополнительной страховкой от утечки тепла из парилки.

Подробности сборки конструкции

Премудрости процесса вы уже знаете, давайте собирать устройство? Итак, разделка бани состоит из:

Оцинкованный короб с параметрами 40х40 см устанавливается со стороны чердака. А изнутри бани к нему присоединяется железный лист, по размерам достигающий 50з50 см. Труба у накладки обтягивается хомутом, дабы избежать нагрузки на печь. И только после этого в полую часть корпуса помещается утеплитель – обычно поверхность застилается утеплителем и засыпается керамзитом. Затем можно монтировать завершающий фрагмент – часть трубы, идущей через крышу на улицу.

Стоит обратить внимание! Чтобы дымоход служил долго, стыки хомутов следует герметизировать, а подверженные коррозии части конструкции необходимо покрыть термоустойчивой краской. Потолочная разделка для дымохода – хлопотный, но необходимый этап работ строительства бани

Потолочная разделка для дымохода – хлопотный, но необходимый этап работ строительства бани.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.

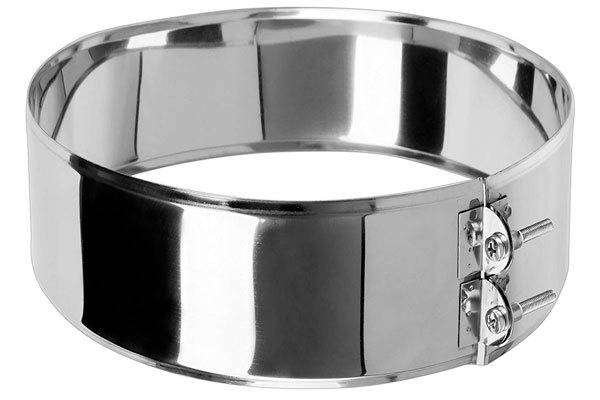

Оцинкованный хомут

Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки

Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.

Из нержавеющей стали

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

• Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
• Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
• Качество сварных швов. Для печей (котлов) на твердом топливе отдавайте предпочтение изделиям с лазерной сваркой — она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы газовых котлов.

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

• дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
• над плоской крышей труба должна возвышаться не менее чем на 50 см;
• при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
• при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
• если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

• Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
• Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
• Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

Рекомендуем ознакомиться: Воздуховоды из нержавеющей стали для обустройства вентиляции

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе. Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Пожаробезопасность

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр?

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование.

Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Эксплуатация дымоходных сэндвич систем

После монтажа дымохода следует провести пробную топку, чтобы проверить герметичность стыков, убедится, что примыкающие конструкции и материалы не нагреваются.

В первое использование системы может проявиться легкое задымление и специфический запах от нагревания остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке запрещается использовать какие-либо моющие средства. Обзор лучших средств и способов чистки рассмотрены в другой нашей статье.

Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Изготовление и установка дымохода своими руками

Как мы уже говорили, существующие технологии позволяют не только установить самостоятельно дымоход, но и изготовить дымоходные трубы своими руками. Для этого понадобится:

• Соответствующий целям металл.
• Ножницы по металлу.
• Деревянная или резиновая киянка.
• Железный уголок.
• Длинная прочная линейка.
• «Пушка» — станок, загибающий лист в окружность.

Производится разметка и нарезка металлического листа на полосы необходимой длины и ширины.

• Затем при помощи киянки и железного уголка края заготовок сгибаются в противоположных друг от друга направлениях сначала под прямым углом (90⁰), затем угол сгиба плавно доводится до 135-145⁰. Ширина загиба – 0,7 мм.
• Заготовку размещают на станке и, простукивая резиновой киянкой, задают ему нужную форму.

Края заготовки сцепляют между собой. Снова размещают заготовку на станке и сплющивают шовное соединение киянкой. Для большей прочности швы следует заварить.

Для изготовления поворотных элементов, готовые трубы режутся и свариваются под нужным углом (не менее 90⁰):

1. Чтобы получить поворот в 90⁰, трубы режутся под углом в 45⁰.
2. Для изгиба в 120⁰, разрез производится под углом в 60⁰.
3. Для поворота в 150⁰, трубы режутся под углом в 75⁰.

Чертеж и схемы

Перед монтажом необходимо подготовить проект и схему будущего дымохода, которая поможет определить необходимое количество материала, заранее просчитать длину дымохода в целом и отдельных участков в частности.

Расчет размеров

Определение сечения и высоты дымохода.

Слишком тонкая труба не сможет обеспечить должной тяговой силы, а в некоторых случаях может стать причиной обратной тяги и забрасывания угарных газов обратно в помещение. Чрезмерно большой диаметр шахты, наоборот, приводит к необоснованно высокой силе тяги, перерасходу топлива и бессмысленным энергопотерям.

За основу расчёта берётся мощность энергоносителя. Смотрите в таблице:

В инструкциях к энергоустановкам указывается диаметр отводного патрубка, который берётся за основу на первом участке контура. Затем сечение может быть изменено в зависимости от расчётных данных.

1. Для газового оборудования толщина стали — не менее 0,5-0,6 мм.
2. Для жидкотопливных установок – не менее 0,8 мм.
3. Для твердотопливных агрегатов – 1-1,5 мм.

Особенности монтажа

Установка металлического дымохода начинается только после монтажа и тщательной фиксации отопительного прибора. Сборка начинается снизу, поэтому сначала устанавливается элемент, отходящий от патрубка теплогенератора. Затем фиксируется тройник, нижняя часть которого выступает в роли ревизионного отдела и отвода конденсата.

Все швы тщательно обрабатываются жаростойким герметиком, скрепляются заклёпками и хомутами, а затем обматываются алюминиевым скотчем. При стыковке сэндвич-труб для предотвращения попадания конденсата в утеплитель сначала соединяется внутренний контур (верх вставляется в низ), затем наружный. Глубина посадки одной трубы в другую должна быть не менее половины сечения самой трубы.

Фиксируется трубопровод к опорным элементам дома при помощи установки кронштейнов каждые 1,2 метра, опорной площадки, хомутов. При этом вес конструкции должен равномерно распределяться по всем крепёжным элементам. При возвышении трубы дымохода над крышей более чем на 1,5 метра она обязательно закрепляется посредством растяжек.

Для обеспечения оптимальной геометрии стального дымоходного контура и максимальной его функциональности используются разнообразные фасонные элементы:

• Повороты.
• Переходники, предназначенные для перехода с одного диаметра (формы) на другой.
• Тройники и крестовины, разветвляющие контур в различных направлениях.
• Муфты (ниппели), соединяющие отдельные участки труб между собой.
• Проходные патрубки и гильзы.
• Заглушки, ревизионные модули, зонтики, дефлекторы, фартуки, оголовки, искроуловители и пр.

При выводе стального дымохода через кровлю снаружи отверстие должно дополнительно герметизироваться (закрываться) специальной уплотняющей заглушкой из огнестойкой резины или силикона.

По окончанию монтажных работ производится пробный запуск, который позволяет проверить герметичность контура и выявить участки, подвергающиеся излишнему нагреву. Обнаруженные огрехи устраняются.

Кстати, при первом запуске может появиться неприятный запах гари, который является следствием выгорания масла с поверхности новых труб и кристаллизации герметика. Не стоит по этому поводу переживать.

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

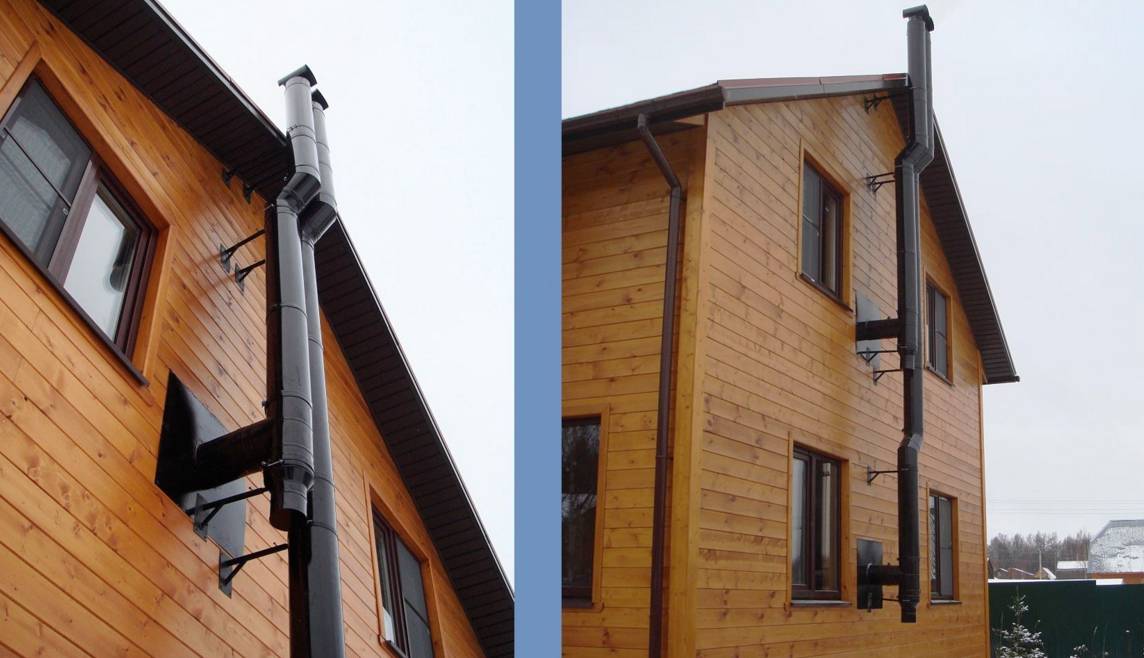

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения  (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.
