Как закрепить лестницу на второй этаж своими руками

Что такое тетива и ее назначение

Лестничный косоур и тетива являются несущими элементами лестничного марша. Отличить один метод крепления ступеней от другого очень просто. Достаточно посмотреть на конструкцию сбоку. Если видно торцы ступеней – это косоур. Если ступени закрыты планкой – тетива лестницы.

Основная функция данного способа постройки – опорная. На нее крепят проступи и подступени. От качества расчёта ее параметров зависит функциональность и прочность всей конструкции.

Тетива является основой

Тип лестничной тетивы подбирается в зависимости от потенциальной нагрузки, частоты использования и дизайна помещения.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

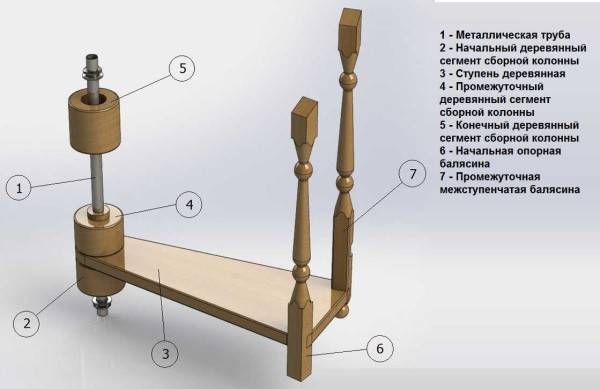

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Размещение несущих балок

Сперва готовятся вырезы под ступени на опорной балке, если лестница будет установлена на тетивах. От края данные вырезы должны располагаться минимум на расстоянии в 5 сантиметров. Пазы опорных элементов располагаются зеркально.

Если лестница устанавливается на косоурах, то создание вырезов производится по иной схеме:

• деление балки на две равных части;
• используя уголок и следуя чертежу, благодаря уголку происходит отметка мест будущих вырезом в верхней половине;
• выпиливание отмеченных выемок;
• выполнение аналогичных операций для второй балки.

После этого производится установка опорного бруса там, где планируется монтаж лестницы. Причем соединение бруса и несущих балок осуществляется двумя способами:

• изготовление вырез в балке;
• оформление небольших пазов в опорном бруске, именно в них будут вставляться балки.

Далее идет непосредственно монтаж косоуров:

• установка и закрепление бруска стальными анкерами в том месте, где будет завершаться лестница;
• соединение на втором этаже всех несущих элементов с бруском;
• плотное прижимание косоуров на полу к опорному бруску;
• закрепление бруска аркерами.

Установка конструкции на тетивах осуществляется иным способом. Сперва вставляются ступени, а после этого лестница должна быть придвинута к стене и зафиксирована на брусках.

Сборка и монтаж деревянной лестницы

Монтаж лестницы на косоурах производят в следующем порядке:

1. Устанавливают косоуры вплотную к верхней балке, плите перекрытия или столбам, фиксируют металлическими уголками.
2. Внизу конструкцию опирают на доску или брусок, прочно закрепленные к полу металлическими анкерами.
3. Несущие элементы для устойчивости соединяют между собой стальными тяжами с резьбой и гайкой или деревянными брусьями с клиньями.
4. Монтируют подступенки на клей или саморезы.
5. Укладывают ступени с выступом над вертикальной деталью в 2-3 см. Применяют клей, метизы, деревянные нагели.
6. Устанавливают балясины на шпильки, деревянные шканты, зипболты или саморезы. Длина крепежа — 80-120 мм. Контролируют вертикальность баллюстрады по отвесу или уровню. После предварительной сборки обрабатывают верхний край для ровной укладки перил.
7. Вырезают в поручне паз, равный ширине балясины.
8. Устанавливают перила на саморезы.
9. С внешней стороны на лестницу крепят отделку — доски, декоративные панели.

Сборка маршей на тетивах несколько отличается:

1. В пазы на несущих брусьях, промазанные клеем, вставляют ступени и подступенки.
2. Соединяют тетивы натяжными болтами с гайками. На пролет из 18 ступеней потребуется 3-4 метиза.
3. Устанавливают лестничный марш аналогично косоурам.
4. Нижнюю часть балясин подпиливают под углом, устанавливают непосредственно на тетиву или подбалясенник. Для более надежного соединения применяют планки, которые крепят в промежутки между опорами.
5. Укладывают перила.

При монтаже все стыки и крепеж промазывают клеем. Замеры проводят очень тщательно. Ведь даже небольшая ошибка может привести к негодности всей детали или конструкции. При работе с режущими инструментами соблюдают меры безопасности.

Металлическая лестница

Использование металла в разы повышает прочность изделия.

Для того, чтобы металлическая лестница на второй этаж, созданная своими руками, имела привлекательный вид необходимо правильно произвести ее расчет. Ее особенности заключаются в следующем:

• высокая прочность конструкции;
• хорошо смотрится внешний вид готового изделия;
• есть возможность использовать элементы ковки;
• черный металл подвергается воздействию коррозии, его необходимо тщательно обрабатывать лакокрасочным материалом;
• очень хорошо совмещать металлический скелет с использованием других декоративных материалов в виде дерева, стекла или пластика.

Используемые материалы

Чаще всего для изготовления лестниц используют струганную древесину без неровностей, шипов и прочих дефектов. Перед работой такой материал просушивают и обрабатывают морилкой. После этого дерево можно покрыть одним или двумя слоями специального лака. Качественная древесина для строительства лестницы – это древесина только лишь первого сорта с влажностью, не превышающей 10 процентов.

Древесина сосны светло-серая, высокопрочная, но легко поддающаяся обработке. Небольшая стоимость является одним из самых больших преимуществ. А также невысокой стоимостью обладает древесина березы. Отсутствие выраженного древесного узора позволяет воплотить в жизнь интересные дизайнерские задумки. Ясень же, наоборот, имеет ярко выраженный древесный рисунок из-за особой структуры волокон. Несмотря на высокую податливость при обработке, ясень более прочен, чем береза или сосна.

Твердая древесина дуба имеет светло-желтый оттенок и высокую стоимость из-за его высокой прочности. Классические дубовые лестницы прослужат очень долгое время и внесут немного роскоши даже в самый простой интерьер. Конкуренцию дубу может составить клен, который из-за отсутствия пор имеет еще более высокую прочность и долговечность. Однако, кроме высокой цены, такой материал обладает еще одним существенным недостатком: он очень сложен в обработке.

Кроме дерева, лестницы изготавливаются из таких материалов, как стекло, пластик, бетон и металл. Тем не менее такие лестницы редко изготавливаются самостоятельно, так как для крепления их элементов потребуются специальные инструменты. Например, для сварной металлической конструкции, кроме самого сварочного аппарата, необходима болгарка, специальные тиски, металлический стол, сверла по металлу и многое другое. Такие сложные в изготовлении лестницы лучше заказывать у профессионалов.

Особенности крепления деревянных балясин к поверхностям

Закрепление лестничных перил должно быть надежным и максимально прочным. От этого зависит безопасность людей, которые будут пользоваться лестницей. В нижней части балясины могут крепиться к полу, ступеням или тетиве.

Закрепление на полу

Напольная установка столбов предусмотрена для нижнего и верхнего опорных элементов, на которые впоследствии опирается рейка поручня. Для фиксации их положения в полу высверливается отверстие и могут быть установлены:

• распорные анкера для бетонных перекрытий и монолитов с обратной конусной резьбой;
• закладные элементы для железобетонных монолитов;
• стальные шпильки с метрической резьбой с одной стороны и конусной, как на шурупах, с другой для деревянных полов.

В первом случае, перед тем как крепить балясины к полу, в бетоне высверливается отверстие, соответствующее диаметру анкера. При вкручивании метрической резьбы шпилька происходит распирание и прочная фиксация крепежного элемента. После этого деревянный опорный столбик накручивается на выступающую из пола конусообразную резьбу, предварительно смазанную клеем.

Во втором варианте в бетонном монолите выбивается углубление не менее 80 мм и в него устанавливается закладной элемент с конусной или метрической резьбой в верхней части. Закладная деталь заливается цементным раствором и после его твердения на вертикальную шпильку накручивают балясину.

Оба варианта одинаково надежны. Использовать саморезы в этом случае не рекомендуется, так как они не смогут обеспечить достаточного уровня надежности для крайних опорных столбов.

Установка на плоскости ступеней

Монтаж на горизонтальные деревянные поверхности может быть выполнен при помощи шпилек, шкантов или саморезов. Технология описывающая то, как закрепить балясины на деревянной лестнице по ступеням, была достаточно подробно рассмотрена выше.

При установке столбиков рекомендуется покрывать торцевую поверхность клеем. Это увеличит прочность соединения, хотя сделает его в итоге полностью неразборным.

Монтаж на наклонной тетиве

Наличие наклонной плоскости не позволяет обеспечить проворачивание балясин при установке. Поэтому для их фиксации применяют деревянные шканты или саморезы. Нижняя часть балясин должна быть обрезана в соответствии с существующим углом наклона установочной опоры.

Выполнение монтажа можно значительно упростить, если использовать подбалясник – продольную рейку определенного сечения. Его временно закрепляют на поверхности тетивы, делают разметку мест установки элементов и снимают.

После этого прикручивают балясины и уже собранную конструкцию возвращают на поверхность струны. Далее сам подбалясник фиксируется саморезами на открытых участках между столбами.

Маршевые лестницы

Это самый популярный тип лестниц, поскольку они удобные в пользовании, да и технология их строительства отработана в полном объеме. Следует так же отметить, что их довольно просто рассчитать, достаточно определиться с самой конструкцией и ее сложностью. На одном участке лестницы формируют до 15 ступенек, при этом самыми удобными считаются лестницы, у которых 11-13 ступенек. Если в конструкции получается большое количество ступенек, то лестницу разделяют на участки (марши), между которыми формируют площадки. Размеры площадок могут быть различными, но их длина должна соответствовать длине шага (порядка 600 мм). В таком случае по лестнице будет удобно, как спускаться, так и подниматься.

Маршевая лестница с площадкой

Разновидности маршевых лестниц

Любые типы лестниц имеют свои, как достоинства, так и недостатки. Основным недостатком маршевых лестниц считается то, что они занимают достаточно много места. Чтобы лестница не занимала слишком много полезной площади, их делают с поворотами. Как правило, лестницу располагают так, чтобы она проходила по двум смежным стенам, а для экономии места делают поворотные (забежные) ступени. К сожалению, подобный вариант считается весьма травмоопасным, тем более, если в семье имеются дети или пожилые люди. В таком случае лучше сформировать площадки.

В конструкцию маршевых лестниц входят косоуры, то есть балки с запиленными краями, или тетивы, которые представляют самые обычные наклонные балки. Просто крепить ступени к балкам — тетивам несколько сложнее, поэтому требуется особое мастерство. Это связано с тем, что под каждую ступеньку необходимо выбрать (вырезать) посадочное место в виде паза. Чтобы крепление оказалось более надежным, снизу прибивается брусок или крепится уголок. Уголки более надежные, но их применение довольно спорное с эстетической точки зрения, поскольку присутствие в деревянной конструкции деталей из металла, да еще на видном месте не желательно. Поэтому бруски из дерева смотрятся более привлекательнее и понятнее. Если выбрать более толстые бруски для тетивы и для ступенек, то можно обойтись и без дополнительных элементов усиления. Этого можно добиться в том случае, если ступеньки не будут прогибаться под тяжестью человека (взрослого).

Маршевая лестница на тетиврах

Если в конструкции используются косоуры, то собирается такая лестница намного проще и быстрее, поскольку детали крепятся на 2-х или 3-х опорах

Здесь очень важно точно и правильно вырезать косоуры, чтобы конструкция лестницы не пострадала на прочность

Лестница на косоурах

Монтаж маршевой лестницы пошагово

Чтобы сделать лестницу на основе косоуров, придется взять доску толщиной около 80 мм и шириной около 400 мм. Естественно, что лучше воспользоваться клееной доской, поскольку в цельной доске много сучков, которые уменьшают прочность всей конструкции. Как правильно рассчитать косоуры, можно увидеть в видео, при этом сборка подобной лестницы может осуществляться не только, как отдельно стоящая.

КАК ИЗГОТОВИТЬ ЛЕСТНИЦУ СВОИМИ РУКАМИ?

Watch this video on YouTube

Ниже можно увидеть, как собирается лестница на косоурах. В первую очередь следует закрепить опоры в виде столбов, к которым крепятся забежные ступеньки. К опорам сначала следует закрепить верхние косоуры.

Установка опор и верхних косоур

После этого можно установить нижние косоуры. Косоур, который устанавливается возле стены, крепится поверх декоративной доски. Так будет проще убирать лестницу и избавляться от грязи.

Установка нижних косоур

В последнюю очередь крепятся промежуточные косоуры, поскольку в такой последовательности проще соединить все детали конструкции.

Установка промежуточных косоур

После этого приступают к монтажу ступеней, которые должны быть подготовлены – нарезаны по размерам и покрашены. В ступенях засверливаются отверстия под саморезы, после чего их прикручивают к косоурам. Как правило, в таком случае используются саморезы с декоративными шляпками.

Установка ступеней

Следующий этап предполагает крепление балясин, которые сделаны из нержавеющей трубы, с деревянными вставками. Чтобы закрепить балясину, под нее нужно просверлить отверстие, после чего она крепится любым способом, но достаточно надежно, поскольку этот элемент лестницы так же подвергается нагрузкам. Если крепление недостаточно прочное, то через некоторое время они просто расшатаются.

Установка балясин

ЛЕСТНИЦА на ВТОРОЙ этаж за 15 минут На монокосоуре

Watch this video on YouTube

Выбор конструкции

В зависимости от типа маршей различают такие разновидности лестничных сооружений:

• маршевые;
• консольные;
• хребтовые;
• винтовые;
• комбинированные.

Познакомимся поближе с характеристиками и особенностями каждой из перечисленных конструкций.

Маршевая

Подобные виды деревянных лестниц признаны максимально простыми и незамысловатыми. Подобные возведения состоят из одного или нескольких маршей, играющих роль соединительных элементов между этажами. Такие сооружения бывают прямыми и поворотными. Одним из самых распространенных вариантов является лестница, в которой нижняя часть выполняется из монолита, а балясины, ступеньки и перила делаются из древесины.

Главными преимуществами таких лестниц являются:

• прекрасные прочностные характеристики;
• способность беспроблемно выдерживать существенные нагрузки в ходе эксплуатации;
• удобство в использовании, которое отмечают многие пользователи;
• распространенность и возможность установки не только дома, но и в различных учреждениях, например, школах и больницах.

Консольная

Вторыми по популярности признаны лестницы консольного типа. Такие конструкции отличаются неповторимой легкостью и воздушностью, что привлекает многих домовладельцев. Однако нужно учесть, что консольная лестница является менее безопасной, поскольку между ее ступеньками находится открытое, ничем не заполненное пространство.

Ступени такой лестницы устанавливаются на стену при помощи анкеров. Эти крепежные детали призваны сделать конструкцию более надежной и крепкой. Монтаж подобного сооружения отнимает совсем немного сил и времени, что можно отнести к главному плюсу консольной лестницы. Кроме того, она выглядит весьма эстетично благодаря негромоздкому строению.

Винтовая

Если вы хотите поставить дома компактную, но при этом красивую лестницу, то вам стоит обратиться к винтовой модели. Подобные конструкции можно располагать даже в маленьких по площади помещениях. Они располагаются на опорных деталях под угловыми участками

Следует знать, что передвижение по такой лестнице нельзя назвать очень безопасным, поэтому пользоваться ей нужно очень осторожно

Хребтовая

Такие разновидности деревянных лестниц очень похожи на хребет. В составе этих конструкций присутствуют определенные детали, которые соединяются последовательно.

Хребтовое строение содержит в себе разные марши – и поворотного, и спирального, и забежного типа. Если вы решили построить такую лестницу самостоятельно, то вам придется запастись терпением, поскольку данную работу нельзя назвать простой и быстрой. После монтажа ступенек обычно собираются ограждающие элементы, делающие конструкцию целостной. При этом рекомендуется использовать гибкие поручни.

Комбинированные

Сегодня многие домовладельцы предпочитают устанавливать в своих жилищах оригинальные комбинированные виды лестниц. Такие конструкции изготавливаются не только из дерева, но и других популярных материалов. Например, это может быть закаленное стекло или металл. Подобные возведения выглядят привлекательно как в классических, так и современных интерьерах.

Определяемся с видом лестницы

Лестницы на второй этаж для частного дома могут быть разных видов, которые выбираются в зависимости от пожеланий владельца, дизайна и размеров помещений. Знание типов лестничных пролетов позволит во время обустройства дома сделать правильный выбор в пользу того или иного элемента. Самые разные материалы используют для создания выхода на второй этаж, а разделяют их на несколько основных видов:

1. Винтовые (спиральные, круговые).
2. Поворотные.
3. Маршевые.
4. Комбинированные.

Винтовая или круговая

Винтовые лестницы являются замечательным инструментом для подчеркивания стиля помещения, наполняя его нужной атмосферой. Воздушные кованые круговые конструкции, выводящие на второй этаж, подойдут пол стиль модерн, а массивные деревянные ступени напомнят всем о стиле кантри. Дизайн винтовой лестницы подбирается любой, ограничиваясь только финансовыми возможностями. Такие варианты значительно экономят пространство, поэтому они всегда популярны.

Винтовая лестница на второй этаж – это идеальный выбор для помещения маленькой площади с низким потолком, к примеру, для мансард. Но и для большого пространства этот вариант подойдет отлично. Фиксируется винтовая лестница радиально, образуя винт, а по креплению ступеней ее можно разделить на несколько типов:

• с опорой на ограждение;
• с защемлением в опорной стойке;
• с опорой на стены, расположенные по периметру;
• с опорой на опорную стойку.

Поворотная угловая

Поворотная угловая лестница на второй этаж считается оптимальным выбором по соотношению экономии пространства и безопасности подъема. Они бывают развернутыми вправо или влево, круговыми или оборотными на одну четверть. Та часть, где лестница поворачивается, считается самой безопасной, хотя ступени по ширине изготавливают не больше 20 сантиметров.

Самая используемая конструкция поворотной лестницы – с углом 90 градусов. Она позволяет зонировать просторное помещение или изящно вписывать лестничные марши в небольшой промежуток пространства. Подъем на второй этаж такого типа нередко входит в проект небольшого загородного дома или многоуровневой квартиры. Как правило, размещают его вдоль стен, находящихся под прямым углом, а поворотная площадка располагается в угловой части. Пространство под лестницей часто используют под платяной шкаф или кладовку.

Маршевая лестница

Конструкции маршевых лестниц предполагают прямой марш на второй этаж со ступенями под определенным углом наклона. Они бывают разной планировки, и могут состоять из двух или нескольких частей. Самой комфортной считается одномаршевая лестница, ведь при ее создании не требуется дополнительно устанавливать площадку между этажами. Самые простые варианты имеют закругленную форму, чтобы экономить пространство, поэтому их можно увидеть в маленьких помещениях.

Многомаршевые лестницы с горизонтальными площадками оптимальны для многоразового ежедневного использования из-за удобного наклона марша. Существует несколько типов таких конструкций:

1. На косоурах. Это наклонные балки с зубцами, исполняющие несущую функцию, на которые кладутся ступени. Лестница может держаться на одном косоуре по центру или на двух – по краям.
2. На тетивах. Это тоже опорная балка, только другого типа, когда ступени вставляются в пазы.
3. На больцах. В этом случае монтаж лестницы производится вообще без несущих балок – ступени опираются на металлические столбики – больцы. Конструкция выглядит «воздушной» – она, как бы, парит в воздухе.

Комбинированная модульная

Свое название модульная лестница получила оттого, что собирается из нескольких компонентов (модулей), которые вставляются друг в друга, закрепляясь винтами, болтами или специальными строительными шпильками. Несущий элемент конструкции – центральный косоур. Такая система предназначается для установки подъема на второй этаж, высотой не более 3,5 метра. Невысокая стоимость и простота монтажа привела к тому, что такой вид пролета популярен во всем мире. Для сборки модульной лестницы не требуется специальных навыков монтажа.

К преимуществам комбинированных модульных лестниц еще относят тот момент, что для их возведения не нужен проект. Надо только производителю дать точные параметры помещения, в котором планируется установка, и на их основе будет разработан оптимальный вариант. Модульные лестницы имеют разнообразие всевозможных вариаций. Исходя из размера помещения, легко сделать конструкцию с любым углом поворота, которая, благодаря использованию комбинированных материалов, гармонично впишется в любой стиль интерьера, став самым удачным дизайнерским решением.
