Маленькая печь для дачи из кирпича своими руками

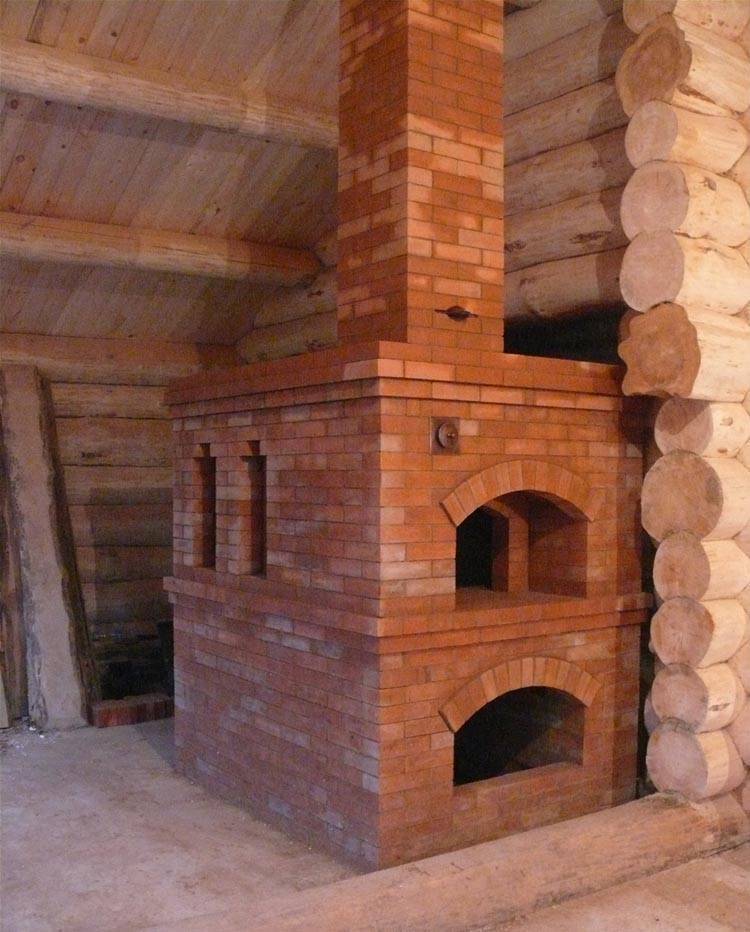

Порядовое руководство по строительству русской печи

1) Используем огнеупорные шамотные кирпичи. Чтобы добиться правильности перевязки (кирпичные швы), обрезаем каждый кирпичик на ¾ и в углах кладки устанавливаем по три таких кирпича так, чтобы они точно примыкали друг к другу.

2) Возводим стены будущего опечка.

3) В этом ряду применяем по четыре кирпича ¾.

4) Выстраиваем ряд номер 4 из цельных кирпичей. У тех кирпичей, которые будут располагаться у основания подпечья, откалываем уголки. Эти кирпичи станут опорами (пятами) у арки. Устанавливаем деревянную форму для кладки арки, следом производим кладку арки. Кирпичи скашиваем, для точности используя нитку, натянутую от центра опалубки к верхнему краю кирпича.

5) В этом ряду необходимо 20 кирпичей скосить под углом. Этот угол необходим для строительства свода подпечья.

6) Стенки с боков делаем толщиной в один кирпич. Стенки фасадную и располагающуюся сзади выкладываем в два слоя толщиной. Вставляем деревянную полукруглую опалубку между боковыми стенками. По этой форме выкладываем свод подпечья. В дальнейшем опалубку необходимо будет удалить, поэтому она должна быть разборной.

Приступаем к кладке свода. Зазоры меду кирпичами делаем одинаковыми, заполняем их раствором. Для прочности можно в зазоры вкладывать по небольшому обломку кирпича.

7-8) Производим строительство, строго соблюдая перевязку. Используем отвесы для проверки вертикальности граней. В восьмом ряду делаем основание для холодной печурки.

9) Строим печурку, ряд из цельных шамотов, на углах 1/2 и 3/4 частей.

10) Выстраиваем ряд, промеж стенками засыпаем слой мелкого песка.

11) Делаем сплошную кладку-перекрытие поверх песчаной засыпки.

12) Строим под печи и шесток. Шамоты, образующие под печки скреплять цементом не нужно. Пространство (щели) между ними засыпаем песком. В левом углу пода делаем горнушку – выемку под раскаленные угли.

13) Строим стенки варочной камеры и стенки шестка. Для устья печи устанавливаем металлическую перфорированную дугу между горнилом и шестком. В перфорацию вставляем пластичную железную или медную проволоку, которую затем утапливают в растворе между кирпичной кладкой.

14-16) Строим ряды горнила и шестка.

17) Укладываем опоры для свода горнила – 8 скошенных шамотов. Укрепляем на них опалубку из дерева. Выкладываем арку из ½ кирпичей.

18) Сооружаем арку.

19-22) Выкладываем сплошные ряды (строим перекрышу, на которой будет устраиваться лежанка). Перед 22 рядом засыпаем песок. Над шестком оставляем открытый проем.

23) Наращиваем стенки. Справа делаем отверстие для удобства очистки печи от золы.

24-26) Перекрываем перетрубье. Оставляем проем для дымохода и вьюшки.

27-28) Устанавливаем полудверку напротив вьюшки.

29-30) По-прежнему строим стены перетрубья.

31) Делаем ряд дополнительных кирпичей (3 шт).

32) Делаем перекрытие перетрубья, справа крепим задвижку.

33) Строим дымоход. Все ряды одинаковые, по шесть кирпичей. У потолочного перекрытия делаем кирпичный напуск.

После строительства даем печи просохнуть, проверяем тягу и производим внешнюю отделку.

Что такое печь-шведка и где она используется

Если припомнить быт рядовой шведской семьи в XVIII—XIX веках, сразу станет ясно, каким интересам служила печь в каждом доме. Хозяйка занималась стряпнёй и домашними делами, хозяин — преимущественно рыбалкой или охотой. Суровый северный климат, капризные переменчивые ветры заставляли не только обогревать жилое пространство, но и часто сушить обувь и одежду. Пища может долго ждать возвращения охотника с промысла. В случае переохлаждения необходимо быстро согреться и восстановить здоровье. Всем этим нуждам и отвечает конструкция печи-шведки.

Сегодня требования, предъявляемые к печам, нисколько не отличаются от средневековых. Людям всё так же нужно тепло, возможность приготовить пищу, комфортная температура во время отдыха и минимальные усилия для поддержания всего этого.

Инструкция по кладке, — что и как делать?

Для строительства потребуется следующий инструмент: совковая лопата, строительный уровень, рулетка, метр, угольник, кельма, кирка-молоток, расшивка, болгарка.

Шаг 1. Определяем место размещения печи

Печные устройства устанавливают в углу, по центу или вдоль стены комнаты. Не следует их устанавливать напротив дверей, поскольку это будет снижать КПД. После определения будущего местоположения на полу делают разметку, соответствующую габаритам печи с учётом напуска под фундамент, и производят выпил половых досок.

При выборе места следует учитывать дымоход конструкции, — недопустимо, чтобы он прикасался к потолочным балкам дома. Для этого нужно использовать строительный отвес.

Шаг 2. Строим фундамент

• В подготовленном заранее месте выкапывают котлован для будущего основания печки. Глубина его должна быть не менее 70 см, т.е. ниже уровня промерзания грунта. При строительстве лёгких конструкций котлован под монолит можно делать меньшей глубины, но тогда фундамент следует оснастить столбчато-свайными элементами.
• Как только яма готова, приступают к устройству деревянной опалубки, т.е. того остова, который и будет формировать фундамент.
• Для увеличения жёсткости основания производят его армирование, — для этого вяжут арматуру или используют металлическую сетку.
• На дне котлована формируют песчаную подушку из песка большой фракции.
• Готовят бетон и заливают в подготовленную форму. Верхний уровень залитого бетонного раствора должна быть ниже 14 см. нулевого уровня (пола).

Фундамент будет надёжный

После того, как фундамент устоялся, приступают к следующему этапу, т.е. через 4 недели.

Шаг 3. Готовим кирпич для работы

Кладочный кирпич нужно подготовить, т.е. рассчитать необходимое количество для каждого ряда, при необходимости с помощью болгарки нарезать. А также до начала работ замочить кирпич в воде.

Шаг 4. Подготовка кладочных растворов

Глина для печи – это лучший раствор для кладки: она мягкая и эластичная, а после обжига набирает прочность, в дальнейшем от жары не трескается.

Глину можно купить

Глиняный раствор делается на «глаз» с добавлением песка. Сухую глину притирают ситом, перемешивают равными частями с песком и добавляют воду. Если получилась пластичная и вязкая консистенция густой сметаны, то раствор получился. Если смесь «жирная» или наоборот, то добавляется песок или глина соответственно.

Шаг 5. Возводим печь

Первый ряд – выравнивающий, укладывается на цементный раствор на заранее устеленный кусок рубероида или другого аналога. После начинают укладку по схеме и в соответствии с проектом.

Видео, как производят кладку:

Шаг 6. Кладка дымовой трубы

Возведение дымовой трубы осуществляется в соответствии с планом, и на первых этапах должно быть предусмотрено отсутствие прикосновения её с деревянными потолочными несущими конструкциями.

Для хорошей тяги необходима минимальная высота трубы, которая не может быть меньше 5 метров. Также следует при кладке дымохода удалять излишки раствора, чтобы он не затруднял и не создавал посторонние вихревые потоки внутри трубы.

Шаг 7. Внешний вид или облицовка

Если есть насущность улучшить внешний вид печи, то можно её обналичить искусственным камнем, декоративным кирпичом или керамической плиткой.

Обналичка может помочь

Делать это не рекомендуется, поскольку это значительно снижает теплоотдачу печи.

Шаг 8. Просушка печи

Вот печь и готова, но не торопитесь ею пользоваться. Выложенный кирпич набрал много влаги, и резкое увеличение температуры его расколет, — его нужно высушить.

Для этого её нужно в открытом состоянии оставить не несколько дней. Лучше использовать электрические термостаты или помещать внутрь печи электролампочку.

Подготовка к запуску — просушка

Рекомендации по использованию маленькой печки

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки. Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз — летом, зимой обходятся незначительной уборкой, но не менее 3—4 раз за сезон. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь.

Просушка печи

Закройте все промежутки между первоначальным рядом кирпичей и полом. По бордюру печи прибиваем плинтус, это не допустит просыпание песка и придаст дивный вид. По окончании всех работ печь нужно будет первый раз прогреть щепой и бумагой или картоном. Затем оставить открытыми двери и конфорки, пока печь не просохнет. После этого ее можно будет топить в полную силу.

Такая конструкция подойдет для дачи или небольшого жилого дома. Будет удобна для готовки еды, это сэкономит электроэнергию или газ. Печь сможет выдержать все колебания температуры. Следуя этим несложным инструкциям печь прослужит вам долгие годы. Глядя на нее, вы будете испытывать эстетическое удовольствие и гордость за то, что выложили каждый кирпичик своими руками.

Конструктивная особенность дачных печей

Как правило, для отопительных систем для дач предъявляются более скромные требования, нежели для домов с постоянным проживанием. Русская печка, идеально подходящая для постоянного использования, будет выглядеть нелепо в небольшом дачном домике, куда хозяева приезжают наездами. Варочное место, обогреваемая лежанка и обширный духовой шкаф, возможно, не будут использоваться никогда.

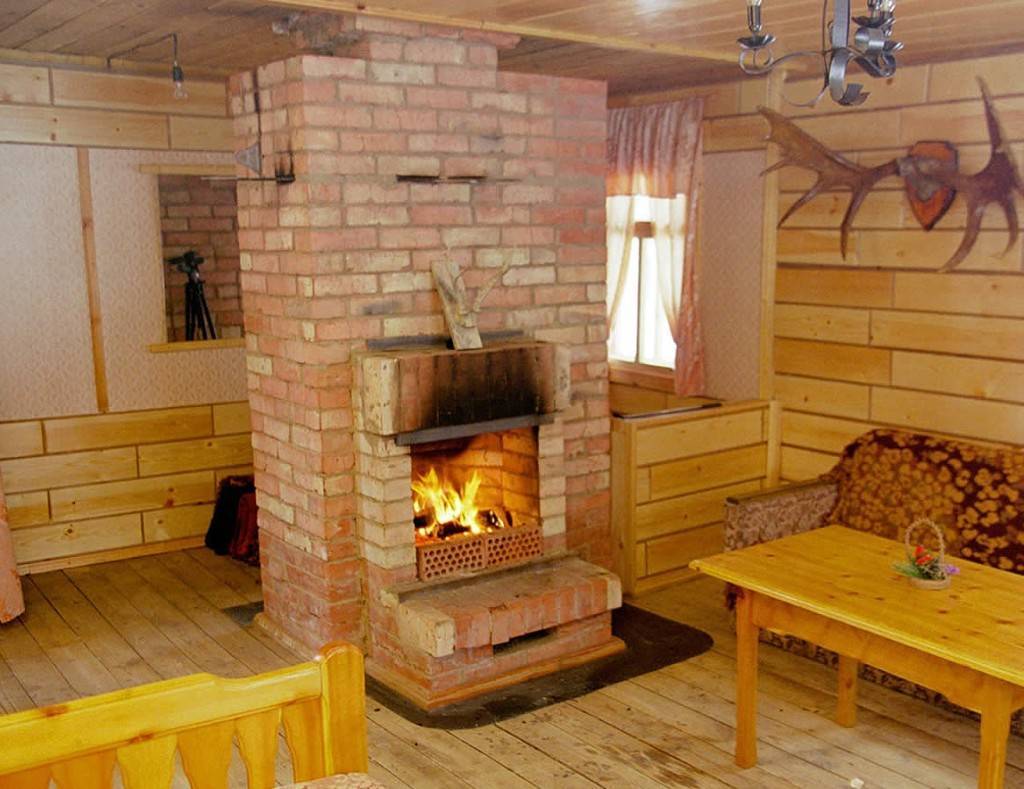

Камин для обогрева

Потому перед составлением проекта так важно определиться с назначением печки, — так ли важна комбинированная конструкция, включающая разнообразные функции. Возможно, будет лучше установить узкоспециализированные варианты:

• обогрев помещения, сушка обуви и одежды;
• приготовление пищи, кипячение воды, приготовление заготовок на зиму (травы, ягоды, грибы);
• эстетичный камин, с обогревом одной комнаты.

При выборе того или иного варианта, нужно учитывать планировку дома, и в соответствии с ней определиться с формой печи, которая бывает:

• квадратная или прямоугольная;
• Г-, Т-образная или какая другая;
• овальная или круглая.

Круглая печурка для дачи

Также следует учитывать размеры дачи, и выбирать тот вариант, который способен обогреть её за максимально короткое время. Многие дачники, имея в собственности большие загородные дачи, устанавливают по несколько небольших печек, а некоторые только одну, к которой присоединяют тепловой контур.

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

• Ниже уровня пола размещается фундамент, на который укладывается изоляция.
• На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
• Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
• От основной комнаты его отделяет поддувальная дверца.
• Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
• Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
• Выше начинаются прочистка, перевал и конвекторы.
• Над прочисткой расположены две задвижки.
• Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
• От потолка дымоход отделяет внутренняя разделка.
• На самом верху расположено устье дымохода.

Фундамент

Под большой комплекс придётся делать надёжный фундамент, глубиной ниже точки промерзания грунта (для каждого региона она своя, её можно уточнить у знакомых строителей). Фундамент должен быть армированным. На почвах с пучинистыми грунтами он должен иметь трапециевидную форму.

Если садовая печь будет небольшой, то достаточно обычной плиты толщиной 10-15 см. Для её устройства снимается плодородный слой, копается яма глубиной 40-60 см, засыпается 10-15 см песка, уплотняется, после 30-40 см гравия. Выставляется опалубка. В неё укладывается арматурная сетка и все заливается бетоном. Лучше если фундамент будет выше уровня земли на 50-100 мм.

Печь-малышка с кухонной плитой и духовкой

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Модели печек

Когда рассматриваются существующие проекты печей из кирпича, обращают внимание на особенности каждой конструкции. Ведь можно сложить устройство со сложной или с более простой внутренней конфигурацией дымоотводящих каналов

Окончательное решение всегда принимается в индивидуальном порядке. Именно поэтому рекомендуется обращаться к специалистам, чтобы еще на начальном этапе не допустить ошибки.

Печь отопительно варочная кирпичная может быть изготовлена в таких вариантах:

Т-образной формы и иметь массивную конструкцию.

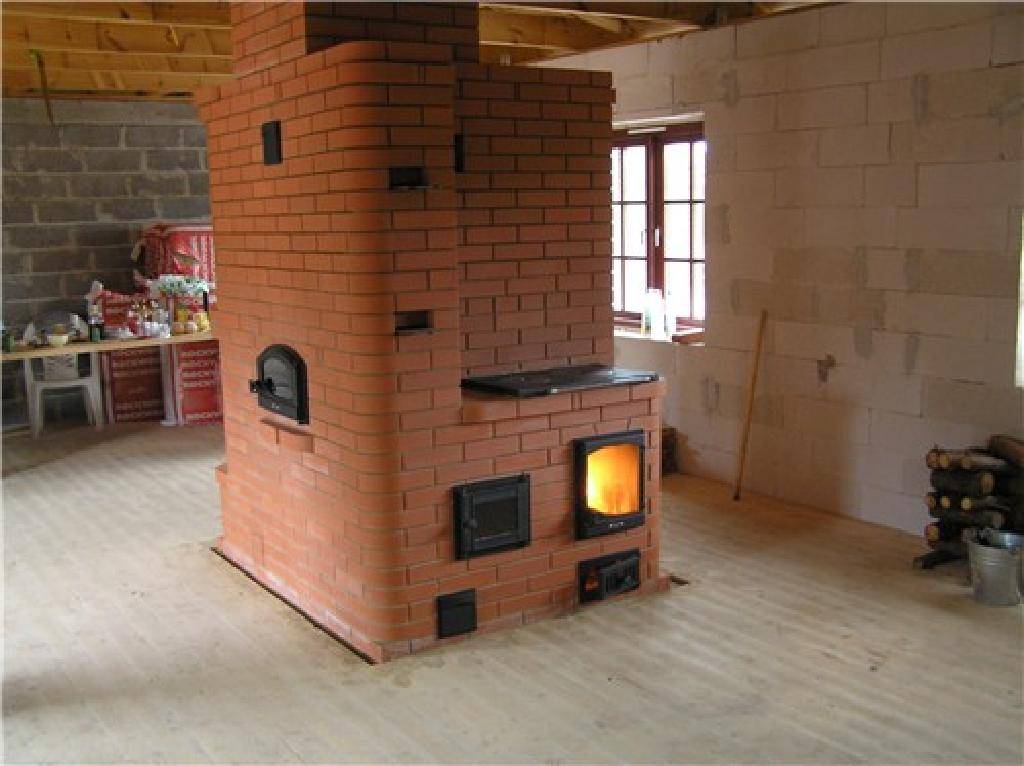

Эту печку часто размещают посередине большого помещения. Такое расположение позволяет разделить комнату на отдельные зоны. Кроме того, Т-образную печь можно поставить между двумя или даже тремя помещениями. Этот вариант расположения позволит эффективно обогревать сразу 2 или 3 комнаты.

Кирпичная отопительная печка Т-образной формыИсточник remontnik.ru

Такие варианты печей занимают меньше пространства в помещениях. При этом они отличаются несложным устройством и их устанавливают максимум для обогрева двух комнат.

Кирпичная печка, у которой варочная поверхность выступает с левой стороныИсточник iz-kirpicha.su

Такие кирпичные печи для дома с варочной плитой меньше полноценных русских отопительных конструкций. При этом они предоставляют возможность владельцам пользоваться большим количеством функций. Обычно в этих печках варочная панель находится во встроенной камере. Здесь удобно готовить разнообразные блюда.

В конструкции некоторых моделей имеется дополнительная встроенная камера. Она позволит выпекать домашний хлеб. Существуют также варианты с верхней камерой, предназначенной, например, для подогрева блюд или сушки овощей.

Печки с лежанкой и варочной плитой оснащают дверцами, которые полностью выполнены из чугуна или имеют стеклянное наполнение. Размер этого элемента может быть большим, что позволит использовать конструкцию даже в качестве камина. При этом любой члена семьи всегда сможет отдохнуть в теплой постели, так как в конструкции таких печек предусмотрено лежанка, под которой находятся каналы для дымовых газов.

Печка из кирпича с прогреваемой лежанкойИсточник pechiexpert.ru

Открытую или закрытую топку-камин.

Эта отопительно варочная печь из кирпича может быть размещена посередине жилой постройки. При таком расположении топка-камин будет находиться, например, в спальне или гостиной, а варочная плита – в кухонном помещении. Если печку разместить посередине дома, тогда весь этаж станет наполняться теплом от конструкции. Отапливаться даже будут помещения, находящиеся за задней печной стенкой.

Современные варианты печей чаще всего представляют собой конструкции, которые одновременно оснащаются «летним» ходом и возможностью работать исключительно в теплое время. Такое устройство позволит экономить топливо, используя летом только плиту. При этом в теплое время вся конструкция не станет полностью нагреваться. Поэтому в помещениях будет комфортная атмосфера. Ведь людям в комнатах дома не придется терпеть печной жар в летний период.

Оригинальная печка с каминной топкой и варочной плитойИсточник dompech.ru

Виды уличных русских печей. Схема конструкции

При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:

• с мангалом;
• с барбекю;
• с местом для казана;
• только с варочной плитой;
• с коптильней;
• с лежанкой.

Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:

• место для просушки дров — подпечье;
• место для хранения посуды и другой утвари — печурку;
• место для горячих горшков, вынутых из печи — шесток;
• камеру под шестком — перетрубье;
• поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
• саму камеру — горнило;
• перекрытие дымохода для сохранения тепла — вьюшку;
• окошко, ведущее в дымоход — душник;
• регулятор тяги — заслонку.

Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.

Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.

Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить

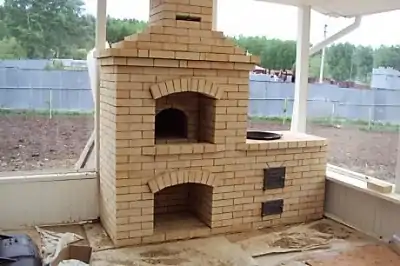

Обычная русская печка для улицы

Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:

• благодаря дымовому зубу нет зависимости от силы и направления ветра;
• приготовление пищи становится возможным при любой температуре;
• можно готовить даже на самом некачественном топливе.

Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.

Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:

• малозатратна в финансовом плане;
• удобна и проста в эксплуатации;
• быстро строится;
• быстро готовит блюда;
• не требует большого количества топлива;
• экологична.

Возвести уличную мини-печь можно за один день.

Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.

Уличное устройство с мангалом

Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.

В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.

Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств. В печи приготовление идёт в нише, огороженной перегородками

Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку

В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.

Русская печь в беседку под навесом

Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.

При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:

• размерам выделенной под строительство площади;
• несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
• другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.

Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.

Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

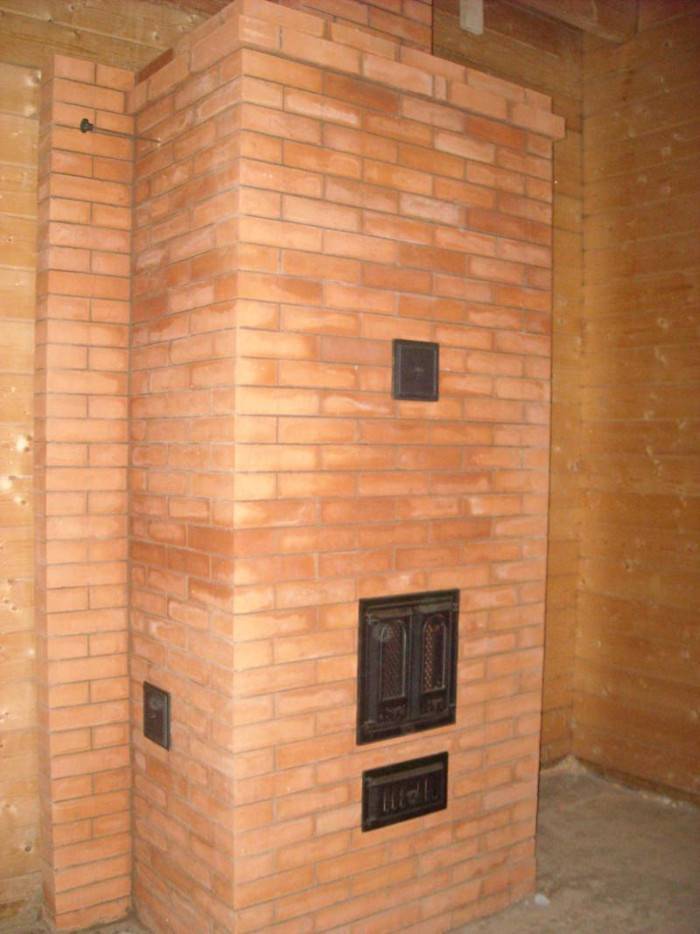

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Обзор кирпичных печей

Существует множество моделей печных устройств, которые различны как за своей формой, так и за функциями. Наиболее популярными являются русская, голландская и шведская печные агрегаты. Им немного уступают финская, печь Кузнецова и экономка.

Русская печь

Это многофункциональная конструкция с большими габаритами является одной из наиболее давних моделей. В прошлые времена она была очень распространена: в каждом доме наличие красивой русской печи являлось обязательным.

Русская печь

Основными преимуществами являются:

• возможность обогрева помещения, лежанок;
• приготовление пищи;
• использование в качестве сушильного устройства для одежды и обуви;
• при регулярном нагреве обеспечивает ровную продолжительную температуру;
• создает особый русский колорит, станет главным украшением любого помещения.

Несмотря на свои преимущества, такие кирпичные печи для дома на дровах имеют несколько недостатков:

• массивность требует установки прочного фундамента;
• занимает значительную площадь в помещении;
• необходимость регулярной чистки;
• сложность в монтаже;
• КПД составляет всего 60 процентов.

Голландка

Еще одной очень популярной моделью является печь-голландка. Это конструкция, по виду напоминающая колону, очень понравилась владельцам дачных и небольших по размерам помещений. Ее высота значительно превышает ширину, поэтому голландская модель занимает немного места.

Голландская печь

Преимущества печи из кирпича для дачи на дровах голландского типа:

• компактность;
• небольшая стоимость материала для кладки;
• возможность быстрого нагрева из-за тонких стенок;
• длительные перерывы между топками не влияют на качество обогрева;
• можно натопить помещение средних размеров.

Недостатки данной модели:

• сравнительно низкий КПД, который равняется 40 процентам;
• требует регулярной чистки зольника. При отсутствии должного ухода тяга может ухудшиться;
• требует постоянного внимания во время топки и некоторых навыков поддержания огня.

Шведка

Эта модель разработана с учетом холодного климата северных стран, поэтому она идеально подходит для нашего региона.

Печь «Шведка»

Преимущества данной модели:

• компактность;
• высокая производительность;
• быстрый нагрев;
• возможность обогрева смежных помещений.

Недостатки:

• цена возведения из-за использования шамотного кирпича повышается;
• потребность в хорошей теплоизоляции для избегания потери тепла через пол;
• не подходит для домов и участков, отопление которых происходит редко. При полном остывании и нечастом нагреве кладка печи может нарушиться.

Экономка

Это маленькая русская кирпичная печь для дачи или дома может быть установлена даже в небольшом помещении. Ее конструкция очень проста, но печь можно использовать и для приготовления пищи. Данная модель приобретает все большую популярность, ведь ее габариты способствуют рациональному использованию пространства.

Экономка

Преимущества печи-экономки:

• не занимает много места;
• хорошо отапливает помещение;
• можно приготовить пищу.

Недостатки:

• нельзя одновременно топить два топливника;
• требует постоянной уборки золы;
• требуется время для нагрева;
• для лучшего горения нужно использовать дрова приметно одинаковой толщины.

Печь «Финка»

Такое отопительное устройство отличается от других видов особой конструкцией: один корпус топки находится внутри другого.

«Финка»

Преимущества печного агрегата:

• высокая эффективность теплоотдачи;
• простота в изготовлении;
• невысокая стоимость;
• быстрый нагрев;
• безопасность и экологичность.

Недостатки данного вида печного устройства:

• сравнительно большие габариты;
• необходимо тщательно следить за количеством топлива в топке.

Печь Кузнецова

Свое название отопительное устройство получило благодаря имени разработчика Кузнецова. Принцип действия такого агрегата основан на движении свободных газов.

Печь Кузнецова

Преимущества:

• отличная тепловая эффективность;
• полное сжигание топлива;
• отсутствие сажи;
• небольшое количество материала для кладки.

Недостатки:

• сложность в монтаже из-за конструкции;
• высокие требования к материалу;
• требуются некоторые навыки для топки такого устройства.

Другие модели печей

Кроме вышеперечисленных моделей существуют и другие, менее распространенные:

• Печь В. Быкова, которая подходит только для обогрева небольшого помещения;
• Двухколпаковая печка Подгородникова, которую можно топить как углем, так и дровами.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как сделать походную мини-печку своими руками из жестяной трубы диаметром 200 мм.. В длительном походе или же на рыбалке с ночевкой вам придется остаться один на один с дикой природой и ее непредсказуемыми капризами. Чтобы комфортно переночевать в палатке, вам обязательно понадобиться небольшая и компактная печь для отопления. Летом конечно в ней мало надобности, а вот в осенний или зимний период такая печь обязательно должна быть в снаряжении охотника, рыбака, туриста, ВЫЖИВАЛЬЩИКА

Данную печь можно легко смастерить своими руками, для чего вам понадобится жестяная труба диаметром 200 мм, 2 заглушки, труба 80-100 мм для дымохода и поддувала. Отрезаем кусок трубы 50 см и делаем отверстие под установку направляющей дымохода, куда устанавливается сгон и расклепывается с внутренней стороны, сама дымоходная труба крепится за счет хомута.

Топка-поддувало сделано из жестяного листа свернутого в трубу, по всей его длине сверлятся отверстия в 3 ряда, они необходимы для образования тяги и естественной циркуляции воздуха к очагу горения. Так же имеется специальная заглушка-стакан с помощью которой можно регулировать интенсивность горения, или же вовсе его прекратить.

И так, давайте рассмотрим пошаговую инструкцию.

Материалы

1. жестяная труба 200 мм длинна 50 см
2. труба для дымохода 80-100 мм
3. хомут
4. раскладное рыбацкое кресло
5. листовой металл 0.5-0.7 мм

Пошаговая инструкция по созданию походной мини-печки своими руками.

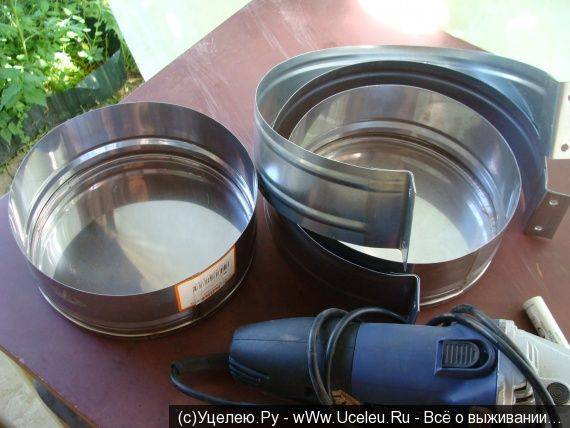

Понадобиться жестяная труба 200 мм, 2 заглушки и хомуты для надежной стяжки.

Труба для дымохода 80-100 мм.

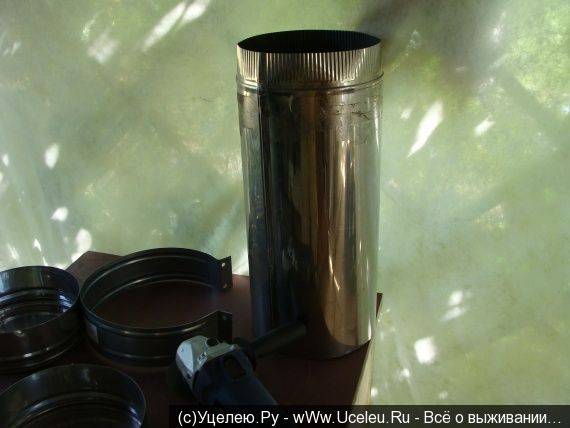

Отрезок трубы длинной 50 см будет являться корпусом печи.

В заднюю часть сразу можно установить заглушку.

Вырезается отверстие под сгон дымохода. Расклепывается с внутренней стороны.

Из листового металла вырезается полоса для изготовления поддувала.

Заглушка -стакан.

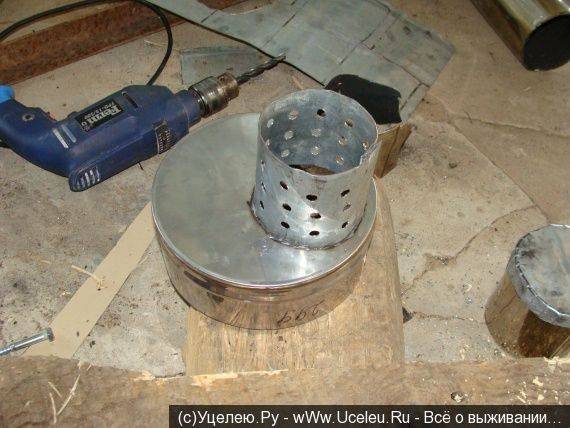

Сверлятся отверстия в 3 ряда, они нужны для образования лучшей тяги и естественной циркуляции воздуха.

Заглушкой можно регулировать тягу и подачу воздуха к очагу горения, либо полностью перекрыв отверстия потушить огонь в печи.

Печь устанавливается на разложенное рыбацкое кресло, вот таким образом.

Испытания уже непосредственно в палатке. Такая печь обогреет армейскую палатку расчитанную на взвод за короткий срок, потребляет печь довольно мало топлива при эконом-режиме

Можно забросить дрова в печь и установить заглушку на одно отверстие, тем самым будет поддерживаться слабое горение и максимальная отдача тепла, что в походных условиях очень важно

Надеемся данный материал вам был полезен

Спасибо за внимание!. Tweet. Tweet

Tweet

41 Поделились

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке – молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно – его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом – не поползли.
