Мауэрлат на газобетон без армопояса: пошаговое крепление мауэрлата к газобетону с фото инструкцией

Разновидности крепления

Крепление стальной проволокой.

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, – это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

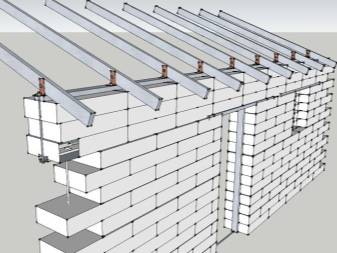

Металлическая проволока. При кладке верхних рядов блоков строители закладывают проволоку из стали таким образом, чтобы прочно ее вмонтировать в газобетон. Проволока должна выступать с обеих сторон. Ее длина должна быть достаточной для того, чтобы осуществить крепление мауэрлата к газобетону. Мауэрлату необходимо прочно зафиксироваться на поверхности. При этом конструкцию можно дополнительно не закреплять армопоясом.
Анкеры. Для надежной фиксации крепления специалисты часто прибегают к армопоясу. Армопояс поможет упростить процесс крепления конструкции и укрепит ее. За счет использования армированного пояса строителям удается выровнять поверхность газобетона, что играет важную роль для долговечности и прочности кровли. Строения из газобетонных блоков обладают низкой плотностью. Стройматериал не может надежно удерживать металлические шпильки либо анкеры. Специалисты рекомендуют использовать U-образные железобетонные блоки для установки армированного пояса. Строители помещают их в верхней части кладки, чтобы сделать желоб. Зафиксировать пояс можно применять части газоблоков. В желобе закрепляется каркас из арматуры. Перед заливкой бетонной смеси в желоб закладывают анкеры, которые предварительно заготавливают из проволоки. Каждый анкер нужно устанавливать аккуратно и ровно. Выровнять линию можно при помощи лески либо шнура. Строители советуют бетонировать анкеры так, чтобы они размещались перпендикулярно к конструкции мауэрлата. Крепеж каркаса из арматуры заливают бетонным раствором. Заливку смеси нужно осуществлять в один подход. Количество применяемых анкеров может быть любым, однако оно не должно быть меньшим, чем число стропильных наклонных ног

В то же время важно, чтобы последние не закрывали анкеры сверху, для этого стоит делать точную разметку мест, где будут фиксироваться болты. После застывания бетонной смеси анкеры будут надежно установлены

Этот метод позволит прочно укрепить мауэрлат: брусья будут держаться крепко. Таким образом, кровля будет зафиксирована на прочном и долговечном основании. После затвердения цементного раствора строители начинают укладку конструкции мауэрлата. Необходимо учитывать, что анкеры должны помещаться в заранее проделанные отверстия. Крепеж фиксируют гайками, под которые подкладывают шайбы из металла. Важно правильно рассчитать все точки, где будут просверлены отверстия. Для этого следует уложить мауэрлат на цементный пояс на болты, а затем постучать киянкой по конструкции. На стройматериале появятся вмятины, в которых нужно просверлить отверстия. Иногда специалисты не делают пояс из цемента по всей длине стенки, а размещают в необходимых местах цементные подушки. Для этого также понадобится связать анкеры к металлическим прутьям.
Шпильки. Если строение имеет небольшие размеры, а вес кровли незначителен, то для закрепления мауэрлата применяют шпильки. Этот тип крепления выполнен в виде болтов из стали, которые имеют квадратное основание шириной пять сантиметров. При закладке газоблоков внутрь заделываются шпильки, на которые закручиваются гайки. Технология напоминает закрепление мауэрлата на анкерах. Отверстия в бетоне проделываются так же, как и для анкеров: делается разметка, затем устанавливается брус из древесины и завинчиваются гайки.

Капсулы с реагентами. Есть и другой способ монтажных работ, который позволяет надежно зафиксировать конструкцию на газобетонных блоках. Перед монтажом следует купить капсулы с реагентом. Установка бруса из древесины осуществляется за счет проникновению специальных веществ в поры газобетонной поверхности. Реагенты, используемые в ходе монтажных работ, не повлекут за собой деформацию газоблоков, что имеет значение для тех участков, которые расположены с краю. Химические реагенты представляют собой клеящий раствор, в состав которого входят синтетические компоненты. При проникновении веществ в бетон средство крепко фиксирует материалы.

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

• съёмная,
• несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

• Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
• Сокращается время изготовления железобетонной балки.
• Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
• Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

• длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
• высота 0.2-0.25 м;
• ширина 0.2-0.4 м;
• утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
5. После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

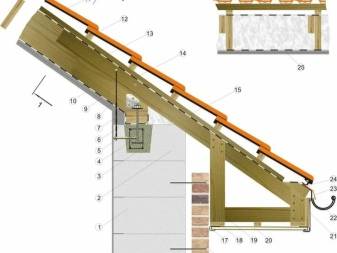

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

Как крепить проволокой?

Проволочная фиксация используется очень редко. Это крайне старый метод, совершенно не оправдывающий себя в современных условиях. К нему прибегают только в очень сложных, практически безвыходных ситуациях. Для прикрепления к кладке и другим опорным конструкциям используется катанка сечением 5-6 мм. Проволоку полагается замуровать в фасадных стенах. Ее крепят минимум за 3 ряда до завершения кирпичной или блочной кладки.

Длина подбирается самостоятельно. Ориентируются на такую, что позволит завернуть свободные края на брусе. Избыточное количество не нужно — все равно его придется отрезать. Отрицательные стороны проволочного крепления:

• невозможность точной регулировки стягивающего усилия;

• деформация дерева;

• растягивание даже самого крепкого узла (что ослабляет постепенно крепление);

• плохой внешний вид;

• вероятность появления ржавых пятен даже на поверхности штукатурки.

Проволочное соединение подходит и для двускатной крыши. Обязательно следят при этом, чтобы концов хватало для надежного крепления по всему объему конструкции. Оставшиеся края часто приходится прятать в междурядьях строительных элементов. Такой метод позволяет установить брус даже к плитам из железобетона. Сечение проволочных жил должно составлять минимум 3 мм.

Три или даже 4 таких жилы объединяют в сборный пучок. Когда до конца останется 2 ряда, требуется класть пучки с расчетом на достаточное свисание по оба края бруса. Шаг между размещаемой проволокой полагается делать таким же, как и шаг стропил. Узлы фиксации располагают строго в стропильных промежутках.

Общая последовательность такова:

• формирование гидроизоляционного барьера;

• раскладка мауэрлата поверх него, с выравниванием в горизонтальной плоскости;

• растяжка проволоки с использованием лома, что позволяет максимально плотно закрепить конструкцию на стене.

Простота проволочного соединения не позволяет забывать про его слабость. Такое решение едва ли подойдет для местностей с выраженными ветрами. Его использование часто оборачивается нарушением целостности кладок.

Свои особенности имеет присоединение мауэрлатов к керамзитоблокам. Так, его часто производят не просто проволокой, но и подпиливают предварительно сам брус. Между собой ряды досок сколачивают гвоздями

А также обращают внимание на нюансы работы при разном угле наклона. Классический тип подразумевает наклон на 40 градусов

При этом дополнительно присутствуют наслонные стропила.

Проволочная скрутка подразумевает близкое расположение бруса к внутреннему краю. Поскольку при таком варианте обязательны закладные детали, нужно готовиться еще на стадии проектирования. Между точками крепления выдерживают дистанцию 25-30 см. Скрутка делается изнутри. Повысить прочность связки помогает использование ломов или автомобильных монтировок для затяжки.

Иногда проволоку вмуровывают заблаговременно. Для нее сверлят отверстия. Закладка проволочной связки в этом варианте, как всегда, идет на 4 или 5 ряды до края кладки. Но концы должны выходить из середины стены. Конструкция продумывается так, чтобы не появлялись помехи для установки стропильных ножек.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15 о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15 о С.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе.
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Крепление

Очень важно правильно крепить армопояс и мауэрлат между собой. Независимо от этого, необходимо обрабатывать опорный брус

Специальные вещества позволяют сократить опасность воспламенения либо гниения. В брусе обязательно сверлят отверстия. Мауэрлат необходимо насадить на крепеж — анкера либо шпильки.

Важным шагом в работе является выкладка рубероида. Фиксация крепежных изделий достигается за счет гаек и крупных шайб. Когда они затянуты, придется страховать конструкцию контргайками. Все торчащие блоки надо отрезать УШМ. Чтобы установить мауэрлат на стену из кирпича, применяют изделия сечением 60 мм.

Оптимальная глубина замуровывания проволоки составляет 300 мм. Протяженность катанки избирается с поправкой на линейные размеры бруса. Стоит учесть, что любая стропильная часть обязательно оснащается одной проволочной закладкой. Правда, такой метод не слишком совершенен — дело в том, что растягивающийся металл будет терять надежность. Это отразится и на внешнем облике конструкции.

Закрепить мауэрлат на особые стенные вставки можно с использованием скоб. Закладки из дерева требуется заблаговременно обрабатывать антисептиками. Потом их жестко замуровывают в кладочный слой. Не допускается использование пробок короче 250 мм. Выбор точек монтажа и их расстановка производится с учетом расположения ног стропил и их количества.

Шпильки могут использоваться для крепления мауэрлата путем замуровывания в кладку. Их ставят минимум в 3 ряда. Габарит резьбы определяется характеристиками стропильного комплекса. Подход весьма надежен, но трудоемок и требует весьма скрупулезного подхода. Дело в том, что класть кирпич по такому способу станет труднее.

Часть специалистов рекомендует монтировать конструкцию анкерными болтами. Мощные металлические конструкции работают очень надежно. Когда поставлен мауэрлат окончательно, сразу же и в нем, и в стене сверлятся отверстия. Их делают так, чтобы крепление анкерами производилось без всяких проблем

Важно: такой вариант работает только на полновесном кирпиче, лишенном пустот

Свои особенности имеет присоединение мауэрлата на газобетонные блоки. В этом случае, как и при использовании простого кирпича, без упрочнительного пояса обойтись будет весьма трудно. Легкий газоблок крайне скверно переносит точечные механические воздействия. А именно они возникают там, где крепят стропила. Основные принципы:

• повышать крепость пояса из бетона при помощи резьбовых стальных шпилек;

• на их конца наваривать поперечины — также из стали (это обеспечит нужную устойчивость);

• равномерно выставлять шпильки по всей длине (их ставят как минимум столько же, сколько стропил предусмотрено, с шагом от 400 до 500 мм);

• выводить опять же эти шпильки дальше упрочняющего пояса и балки с таким расчетом, чтобы можно было спокойно затянуть гайку;

• располагать точки фиксации балки на монолит посередине стропильных частей.

До заливки бетона нужно резьбовые части подготовить. Речь идет о намотке малярного скотча. В таком случае строительные смеси не будут попадать на поверхность. Оттого наворачивание гайки заметно упрощается. Перед тем как ставить брус в предусмотренное проектом положение, сразу размечают, что где крепить — тогда при закладке отверстий опасность ошибок будет сведена к минимуму.

Пренебрегать контргайками весьма глупо. Они позволят избежать достаточно долго ослабления использованных крепежей. Повысить надежность связки «мауэрлат-армопояс» можно, если применять максимально длинный брус. Иногда проблемы доставляют стыки. Справиться с такими трудностями удастся путем косого прирубания, при котором применяют гвозди. В некоторых случаях вместо них пускают в ход болты.

Выбор между этими типами метизов — во многом дело личного вкуса. На углах балку тоже надо укрепить. Для такой цели применяют скобы либо уголки из прочной стали. Если шпильки при креплении входят прямо в кирпичную стену, то они должны вводиться строго вертикально. Любое отклонение от этого правила оборачивается крайне неприятными последствиями.

Альтернативное решение — опалубка на основе блоков в виде буквы U. Подобный вариант ценится в наиболее холодных регионах нашей страны. Он исключает образование холодовых мостиков. Опалубочный элемент приклеивают ребристыми участками кверху. Иногда встречается комбинированная опалубка, которая:

• идеальна при большой ширине стены;

• сокращает затраты (позволяя отказаться от покупки специальных частей);

• весьма привлекательна с теплотехнической точки зрения.

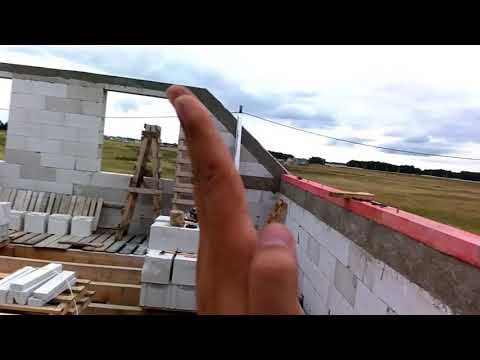

Как залить армопояс под мауэрлат, смотрите в видео ниже.

Заключение

Опорный элемент, который предотвращает парусность крыши и привязывает её к зданию называется мауэрлатом. Может быть выполнен из бруса, оцинкованного металлопрофиля, досок. В процессе монтажа мауэрлата на односкатную крышу его утепляют и гидроизолируют. Рекомендации по обустройству односкатной крыши для дома своими руками вы найдете здесь.

Крепёж производится за счёт армопояса или на стены. В качестве крепежных элементов используются проволока, анкерные болты, шпильки, пробки из древесины. Чтобы односкатная крыша была долговечной и выполняла своё предназначение, мауэрлат необходимо крепить по всем строительным нормам и правилам.
