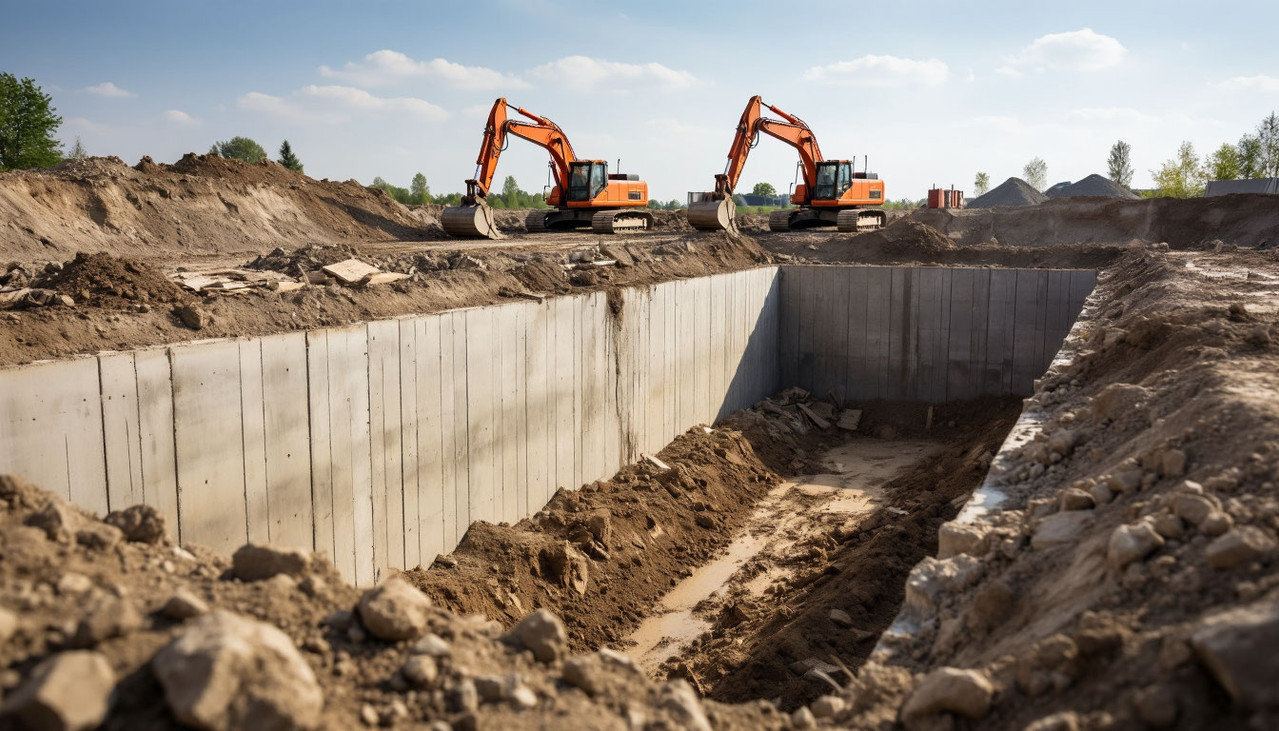

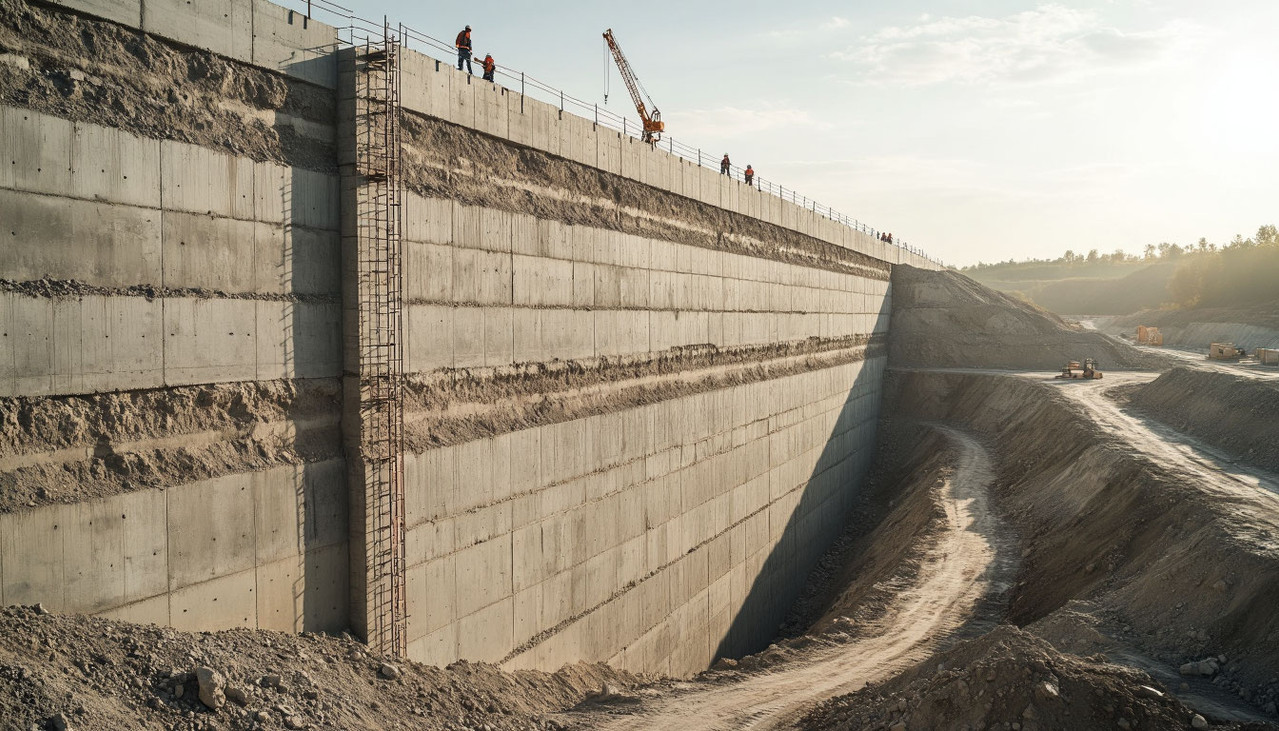

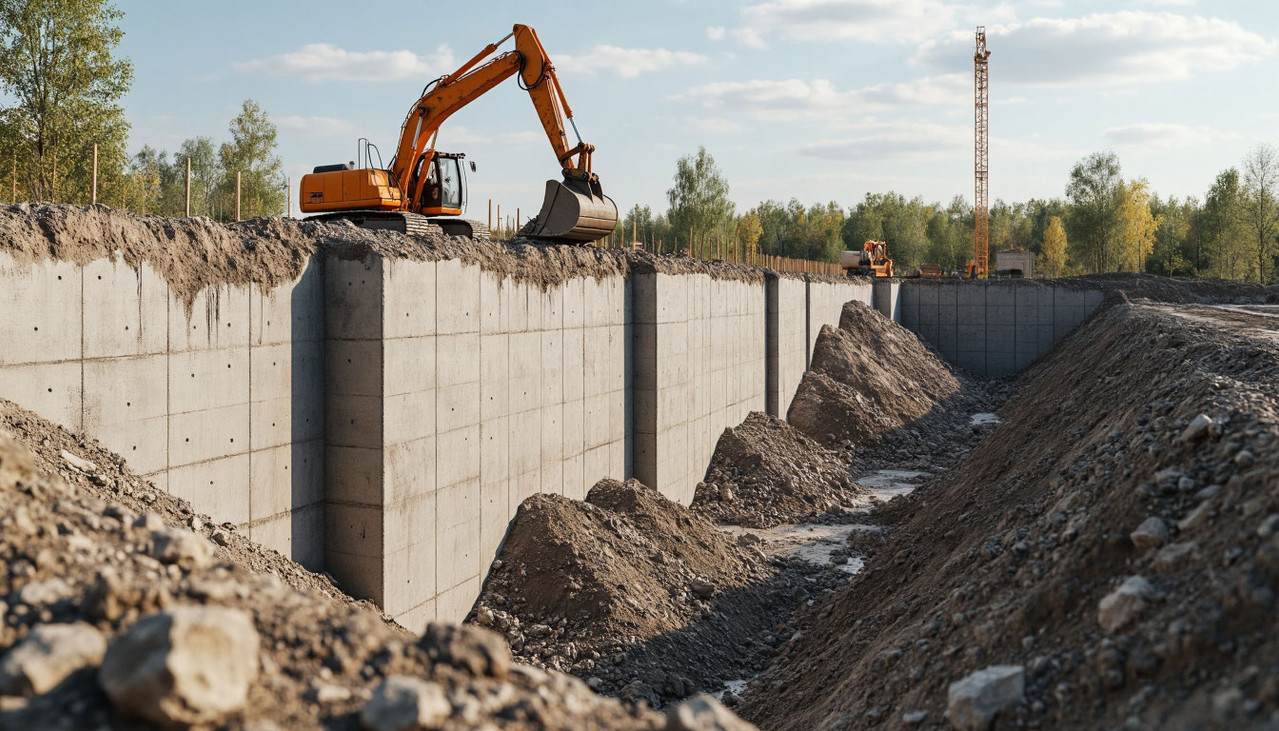

Устройство стены в грунте представляет собой сложный инженерный процесс, требующий применения специальных материалов и высокотехнологичного оборудования. Данная технология считается одной из самых надежных для возведения подземных конструкций в условиях плотной городской застройки, при высоком уровне грунтовых вод или в сложных геологических условиях. Её суть заключается в формировании монолитной железобетонной стены непосредственно в грунте, который временно удерживается от обрушения с помощью специального глинистого раствора.
Ключевыми компонентами успеха являются качественный бентонитовый раствор и производительные грейферы. Без их слаженного взаимодействия создание глубокой, ровной и герметичной конструкции было бы невозможным. Эта статья подробно рассматривает назначение, характеристики и особенности применения этих и других необходимых материалов и механизмов.
Что такое стена в грунте и зачем она нужна
Стена в грунте представляет собой монолитную железобетонную конструкцию, которая формируется непосредственно в грунте. Её основные функции:
- Удержание грунта при устройстве глубоких котлованов (до 50 м и более).
- Создание водонепроницаемого барьера (противофильтрационная завеса).
- Формирование несущих элементов подземных сооружений (стен подвалов, тоннелей).
- Предотвращение осадок соседних зданий при строительстве в стеснённых условиях.
Преимущества СГ: высокая несущая способность, водонепроницаемость, минимальная вибрация при устройстве, возможность работы вблизи существующих зданий.
Роль глинистого (бентонитового) раствора
Глинистый раствор — это не просто жидкость, а инженерный материал, выполняющий сразу несколько критически важных функций:
- Стабилизация стенок скважины. При выемке грунта образуется вертикальная щель, стенки которой склонны к обрушению. Раствор создаёт гидростатическое давление, уравновешивающее горное давление грунта и предотвращающее его осыпание.
- Охлаждение и смазка инструмента. Уменьшает износ рабочих органов грейфера и снижает энергозатраты.
- Транспортировка шлама. Выносит раздробленный грунт из забоя на поверхность.
- Формирование глинистой корки. На стенках скважины образуется тонкая, малопроницаемая плёнка, которая дополнительно укрепляет грунт и минимизирует потери жидкости в окружающую среду.
Основой качественного раствора служит бентонитовая глина — природный минерал с высокими коллоидальными свойствами. При смешивании с водой он образует вязкую суспензию с нужной плотностью (1,05–1,3 г/см³) и тиксотропией (способностью к разжижению при перемешивании и загустеванию в покое).
Требования к глинистому раствору
Качество раствора напрямую влияет на целостность и геометрию будущей стены. Основные параметры, контролируемые в процессе работ:
- Плотность — 1,05–1,3 г/см³ (зависит от глубины и типа грунта).
- Условная вязкость (по вискозиметру СВ-2) — 18–30 секунд.
- Водоотдача — не более 20 см³ за 30 минут.
- Содержание песка — менее 4% (иначе снижается стабилизирующая способность).
После извлечения грунта раствор очищается на виброситах и гидроциклонах, восстанавливается его параметры и он подаётся обратно в скважину. Это позволяет многократно использовать одну и ту же порцию, что делает технологию экономически эффективной.
Грейферы: основное оборудование для устройства СГ
Грейфер — это специальный ковш, подвешенный на стреле экскаватора или крана, предназначенный для выборки грунта из узкой и глубокой щели. Он представляет собой прямоугольную или трапециевидную раму с двумя подвижными челюстями, которые смыкаются под собственным весом или с помощью гидравлического привода.
В процессе работы грейфер многократно опускается в щель, наполняется грунтом и поднимается на поверхность. Цикл повторяется до достижения проектной глубины (обычно 15–40 м).
Существуют два основных типа грейферов:
- Механические (тросовые). Работают за счёт ударного действия и собственного веса. Просты в обслуживании, надёжны, но менее эффективны в плотных грунтах.
- Гидравлические. Управляются гидросистемой базовой машины, обеспечивают более точное позиционирование и высокую производительность. Идеальны для сложных геологических условий.
Ключевые материалы и оборудование: сравнительная таблица
| Компонент | Тип / Марка | Ключевые характеристики | Область применения | Особенности |
|---|---|---|---|---|
| Глинистый раствор | На основе бентонита | Плотность 1,05–1,3 г/см³, вязкость 18–30 с | Стабилизация всех типов СГ | Требует постоянного контроля параметров |
| Грейфер | Механический | Вес 3–8 т, ширина 0,6–1,2 м | Глины, суглинки, слабые пески | Низкая стоимость, высокая надёжность |
| Грейфер | Гидравлический | Вес 5–12 т, ширина 0,8–1,8 м | Плотные грунты, галечник, мягкий скальник | Высокая производительность, требует мощной базовой машины |
| Направляющая стенка | Сборная ЖБ | Высота 2–3 м, ширина по проекту | Все типы СГ | Многоразового использования |
| Бетон | Метод ВПТ | Подвижность П4-П5, класс B25-B35 | Заполнение щели | Обеспечивает водонепроницаемость |
| Система рециркуляции | Вибросита, гидроциклоны | Производительность 50-200 м³/ч | Очистка раствора от шлама | Позволяет экономить бентонит |
| Арматурный каркас | Пространственный | Диаметр стержней 16-36 мм | Армирование стены | Изготавливается заранее |
Важно: глинистый раствор нельзя заменять обычной водой или цементным молоком. Только бентонитовая суспензия обладает необходимыми тиксотропными и стабилизирующими свойствами для удержания вертикальных стенок на большой глубине.
Вспомогательное оборудование и материалы
Помимо грейфера и раствора, для устройства СГ необходим целый комплекс техники и материалов:
- Базовая машина — тяжёлый гусеничный экскаватор (Doosan, Liebherr, Caterpillar) или специальный кран-установка.
- Направляющая шпунтовая каркасная стенка — временная конструкция из сборных железобетонных или стальных балок, обеспечивающая точное позиционирование и вертикальность щели.
- Обсадные трубы — применяются при работе в неустойчивых грунтах (пески, плывуны) для фиксации верхней части скважины.
- Арматурный каркас — пространственная конструкция из стальных стержней, устанавливаемая в готовую щель перед бетонированием.
- Бетонная смесь — подвижный бетон класса не ниже B25, подающийся методом вертикально перемещающейся трубы (ВПТ).
- Система рециркуляции раствора — вибросита, гидроциклоны, насосы и ёмкости для очистки и хранения глинистого раствора.
Технологические аспекты и контроль качества
Устройство стены в грунте требует не только правильных материалов, но и строгого соблюдения технологии. Критически важным является постоянный контроль уровня и параметров глинистого раствора в щели. Его плотность и вязкость должны поддерживаться в заданных пределах, чтобы предотвратить как обрушение стенок, так и излишнее давление на окружающий грунт. Для контроля вертикальности применяются инклинометры, устанавливаемые на грейфере или в самой щели.
Бетонирование методом ВПТ (вертикально перемещающейся трубы) также имеет свои нюансы. Бетонная смесь должна обладать высокой подвижностью (осадка конуса 18-22 см), чтобы равномерно заполнять пространство и полностью вытеснять глинистый раствор. Неправильная организация бетонирования может привести к образованию пустот, включений раствора в теле бетона и, как следствие, к снижению несущей способности и водонепроницаемости стены.
FAQ: Часто задаваемые вопросы
1. Можно ли использовать обычную глину вместо бентонита для раствора?
Нет. Обычная глина не обладает достаточной коллоидальностью и тиксотропией. Раствор на её основе не сможет стабилизировать стенки на глубине более 5–7 м и быстро потеряет свои свойства.
2. Какова минимальная толщина стены в грунте?
Стандартная толщина — 600, 800 или 1000 мм. Теоретически можно сделать и 400 мм, но это крайне редко и только в лёгких грунтах с малой глубиной (до 10 м).
3. Почему грейфер не может работать без глинистого раствора?
Без раствора стенки скважины немедленно обрушатся, особенно в песчаных и водонасыщенных грунтах. Грейфер просто застрянет или не сможет сформировать ровную щель.
4. Какие основные отличия гидравлического грейфера от механического?
Гидравлический грейфер имеет более точное и мощное управление челюстями за счет гидроцилиндров, что позволяет эффективнее работать в твердых грунтах. Механический грейфер дешевле и проще в обслуживании, но его производительность в плотных грунтах ниже.
5. Что происходит с глинистым раствором после завершения работ?
Раствор очищается на системе рециркуляции и может быть использован повторно на других объектах. Отработанный шлам, не подлежащий очистке, утилизируется как промышленные отходы.
6. Какой бетон используется для стены в грунте и почему метод ВПТ?
Используется высокоподвижный бетон классов B25-B35. Метод ВПТ (подача по трубе снизу вверх) предотвращает расслоение смеси и обеспечивает монолитность конструкции, полностью вытесняя глинистый раствор.
7. Каковы главные риски при устройстве стены в грунте и как их минимизировать?
Основные риски: обрушение стенок щели, отклонение от вертикали, некачественное бетонирование. Минимизируются они строгим контролем параметров раствора, использованием точного оборудования с системой нивелирования и соблюдением технологии бетонирования.
8. Каковы ограничения по применению технологии «стена в грунте»?
Технология может быть экономически нецелесообразна для небольших и неглубоких объектов. Также она сложно применима в грунтах с крупными валунами или скальных породах без предварительного рыхления, а также на участках с существующими подземными коммуникациями в зоне работ.
Заключение
Устройство стены в грунте — это высокотехнологичный процесс, требующий профессионального подхода, специализированного оборудования и строгого контроля качества материалов. Глинистый раствор и грейферы являются его основой: первый обеспечивает геомеханическую стабильность, второй — точную и эффективную выемку грунта. Понимание их роли и взаимодействия позволяет проектировщикам и подрядчикам обеспечивать надёжность и долговечность самых сложных подземных сооружений. Специалисты компании Вывоз грунта считают, что грамотный подбор и применение этих материалов и механизмов на 80% определяет успех всего проекта по возведению подземных конструкций. Эта технология остаётся незаменимой в современном строительстве, особенно в условиях плотной городской застройки и сложных геологических условий.
