Где устанавливать выключатель?
Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.
У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.
Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.
Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.
Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.
Ошибка №5
Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.
Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.
Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки
Ошибка №6
Также не советуем ставить клавишу на стандартной высоте в 90см.
Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.
Контактор монтируете в щитке сразу после защитного УЗО.
Контакторы серии КМИ
Нормативная и техническая документация
По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.
Условия эксплуатации
Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.

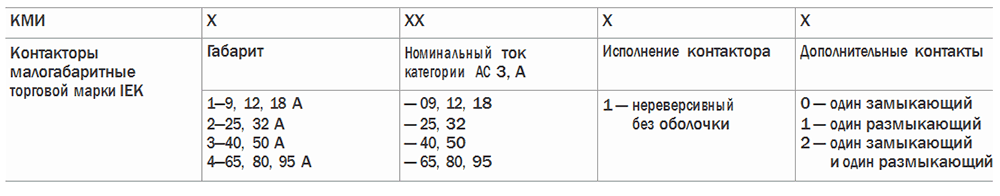

При подборе контакторов КМИ обращайте внимание на структуру условного обозначения
Основные технические характеристики
Технические характеристики силовой цепи
Технические характеристики цепи управления

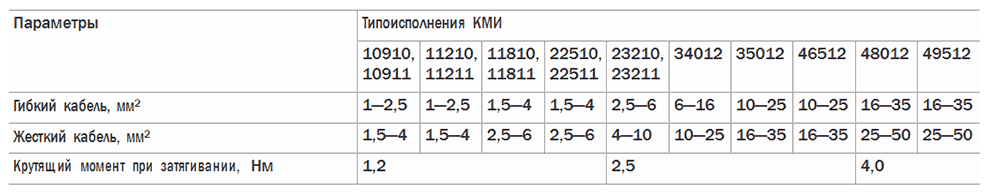

Присоединение силовой цепи
Присоединение цепи управления
Параметры | Значения |
Гибкий кабель, мм2 | 1—4 |
Жесткий кабель, мм2 | 1—4 |
Крутящий момент при затягивании, Нм | 1,2 |
Технические характеристики встроенных дополнительных контактов
Параметры | Значения | |
Номинальное напряжение Uе , В | перем. тока | до 660 |
пост. тока | ||
Номинальное напряжение изоляции Ui , В | 660 | |
Ток термической стойкости (t°≤40°) Ith , А | 10 | |
Минимальная включающая способность | Umin , В | 24 |
Imin , мА | 10 | |
Защита от сверхтоков — предохранитель gG, А | 10 | |
Максимальная кратковременная нагрузка (t ≤1 с), А | 100 | |
Сопротивление изоляции, не менее, МОм | 10 |
Контакторы серии КМИ могут применяться для создания типовых электрических схем.
Электрическая схема реверсирования
Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.
Электрическая схема «звезда — треугольник»
Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.
Особенности конструкции и монтажа
Присоединительные зажимы обеспечивают надежное фиксирование проводников:
– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;
– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Существуют два способа монтажа контакторов:
- Быстрая установка на DIN,рейку:
КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм;
КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.
- Монтаж при помощи винтов.
Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.
Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.
Габаритные размеры
Типоисполнение | Размер, мм | ||
В | С | D | |
КМИ 10910. КМИ 10911 | 74 | 79 | 45 |
КМИ 11210, КМИ 11211 | 74 | 81 | 45 |
КМИ 11810, КМИ 11811 | 74 | 81 | 45 |
КМИ 22510, КМИ 22511 | 74 | 93 | 55 |
Размеры
КМИ 23210, КМИ 23211
КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512
КМИ 48012, КМИ 49512
Установочные размеры
Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку
Типоисполнение | Размер, мм | ||
С | B | D | |
КМИ 10910, КМИ 10911 | 82 | 74 | 45 |
КМИ 11210, КМИ 11211 | 82 | 74 | 45 |
КМИ 11810, КМИ 11811 | 87 | 74 | 45 |
КМИ 22510, КМИ 22511 | 95 | 74 | 55 |
КМИ 23210, КМИ 23211 | 100 | 83 | 55 |
ТипоисполнениеРазмер, ммСDКМИ 34010, КМИ 3401113174КМИ 3501213174КМИ 4651213174КМИ 4801214284КМИ 4951214284

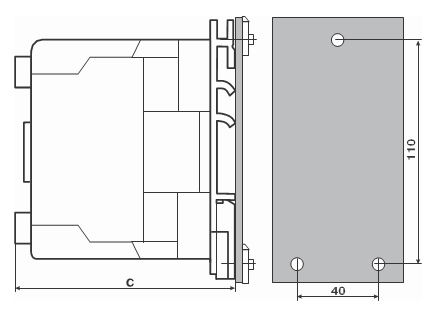

Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль
Типоисполнение | Размер, мм | |
С | G | |
КМИ 10910, КМИ 10911 | 80 | 35 |
КМИ 11210, КМИ 11211 | 80 | 35 |
КМИ 11810, КМИ 11811 | 85 | 35 |
КМИ 22510, КМИ 22511 | 93 | 93 |
КМИ 23210, КМИ 23211 | 98 | 98 |
Типоисполнение | Размер С, мм |
КМИ 34010, КМИ 34011 | 114 |
КМИ 35012 | 114 |
КМИ 46512 | 114 |
КМИ 48012 | 125 |
КМИ 49512 | 125 |
Технические характеристики
Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.
Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:
- Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
- Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
- Показатели условного теплового тока с категорией использования АС-1 – 25 А.
- Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
- Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
- Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.
Отдельно следует отметить характеристики управляющих цепей в самом контакторе:
- Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
- При срабатывании катушка потребляет мощность в размере 60 ВА.
- В положении удержания катушка потребляет мощность, величиной 7 ВА.
- Контакты замыкаются в течение 12-22 миллисекунд.
- Размыкание контактов происходит в течение 4-16 мс.
- Катушка управления обладает мощностью рассеяния – 3 Вт.
Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

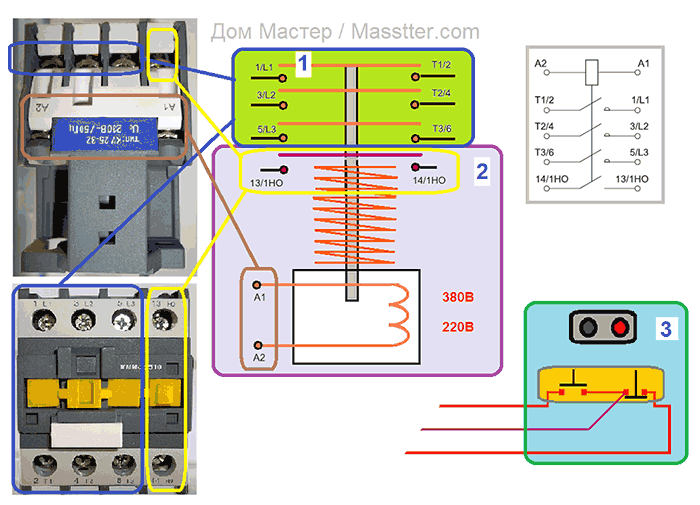

Схема КМ
Рис. 7 Увеличить рис. 7
- Силовые контакты МП
- Катушка, возвратная пружина, дополнительные контакты МП
- Кнопочный пост (кнопки пуск и стоп)
Рис. 8 Увеличить рис. 8
Рис. 9 Увеличить рис. 9
Схема подключения по факту с привязкой контактных групп к принципиальной схеме КМ
Рис. 10 Увеличить рис. 10 Фазное подключение (220 В; ноль — фаза)
Принцип действия КМ и его катушки (на данной схеме рис. 10) аналогичный описанному выше. Одно из конструктивных отличий то, что дополнительный контакт расположен на траверсе в одном ряду с силовыми контактами.
Наглядные электрические схемы подключения электродвигателя с использованием магнитного пускателя (либо малогабаритного контактора)
Схема подключения трехфазного двигателя в сеть через автоматический выключатель
Поэтому более подробно общий случай будет выглядеть так:
3. Подключение двигателя через автоматический выключатель. ПРАКТИЧЕСКАЯ СХЕМА
На схеме 3 показан защитный автомат, который защищает двигатель от перегрузки по току (“прямоугольный” изгиб питающих линий) и от короткого замыкания (“круглые” изгибы). Под защитным автоматом я подразумеваю обычный трехполюсный автомат с тепловой характеристикой нагрузки С или D.
Защитный автомат для включения электродвигателя. Ток 10А, через такой можно включать двигатель мощностью 4 кВт. Не больше и не меньше.
Схема 3 имеет право на жизнь (по бедности или незнанию местных электриков).
Если уж использовать такую схему, надо тщательно подобрать ток автомата, чтобы он был на 10-20% больше рабочего тока двигателя. И характеристику теплового расцепителя выбирать D, чтобы при тяжелом пуске автомат не срабатывал.
Например, движок 1,5 кВт. Прикидываем максимальный рабочий ток – 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А, в зависимости от пускового тока.
Плюс этой схемы подключения двигателя – цена и простота исполнения и обслуживания. Например, там, где один двигатель, и его включают вручную на всю смену. Минусы такой схемы с включением через автомат –
- Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
- Невозможность дистанционного и автоматического включения/выключения двигателя.
Эти недостатки можно устранить, в схемах ниже будет показано как.
Выбор сечения проводников
Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.
Сечение проводника, кв.мм | Допустимый ток, А | Допустимая нагрузка при 220 В, Вт | ||
Медь | Алюминий | Медь | Алюминий | |
1,5 | 19 | – | 4100 | – |
2,5 | 27 | 21 | 5900 | 4600 |
4 | 38 | 29 | 8300 | 6300 |
6 | 50 | 38 | 11000 | 8300 |
Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.
Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.
Как подключить трёхклавишный выключатель: пошаговые действия
Последовательность действий при подключении трёхклавишного выключателя следующая:
- Отключение общего питания (или группы освещения) на распределительном щитке. Это необходимо для обеспечения безопасности проводимых работ. Предохранительные пробки
- Демонтаж выключателя. Если выключатель новый, разборка его состоит в отсоединении корпуса от цоколя и ослаблении клеммных креплений. В некоторых современных приборах клемма устроена по принципу защёлки, отпускать её не нужно. Провод просто заводится в отверстие и там автоматически фиксируется. Кроме этого, чтобы закрепить выключатель в подрозетнике, необходимо на один, два оборота винта, ослабить натяжение распорных ножек. Винты распорных ножек
- Подключение проводов к выключателю. Самый ответственный момент. Необходимо разобраться в 4 проводах. Один закрепляется в общей клемме, из него «фаза» будет подаваться на все три лампы. Остальные 3 подключаются в желаемом порядке. Например, один питает центральную люстру, второй включает настенное бра и третий — островное освещение над диваном в гостиной. Или, если люстра имеет 6 ламп, поочерёдное включение 3 пар. Очищение от изоляции удобно делать при помощи стриппера, но можно и обычным ножом. Длина оголённого провода не должна превышать 10 мм., так, чтобы после погружения её в гнездо клеммы, снаружи оставалось не более 1 мм. Если зажим клеммы винтовой, затягивать его нужно достаточно прочно.
Крепления проводов в клеммах
- Подключение проводов в распределительной коробке. Самым надёжным соединением проводов считается пайка. Не зря распределительную коробку ещё и сегодня электрики часто называют «распаячной». Однако работа эта требует навыков и наличия паяльника со всеми принадлежностями. Поэтому, в большинстве случаев провода соединяют клеммниками, коих в продаже имеется большое разнообразие. По техническим характеристикам такое подключение практически ничем не уступает пайке, а в некоторых случаях даже более прогрессивное (например, когда совершается переход от алюминиевой жилы на медную). В крайнем случае, допустима и обыкновенная скрутка металлических жил, которую делают при помощи плоскогубцев. Оголять изоляцию в распределительной коробке также следует лишь настолько, что бы обеспечить надёжность крепления, не больше. Все стыки кабелей необходимо тщательно заизолировать, чтобы они не могли контачить между собой. Соединение проводов в распределительной коробке
- Проверка правильности подключения. Окончательно подсоединив все провода, перед финальной сборкой можно проверить работу всей схемы. Для этого включают питание на распределительном щитке, тестируют переключатель и снова отключают ток в сети.
- Сборка распределительной коробки и выключателя. Если всё работает в штатном режиме, провода в распределительной коробке аккуратно укладываются внутрь и закрываются крышкой. Выключатель устанавливается в подрозетник. Для этого винты распорных ножек закручиваются по часовой стрелке. Отжимать их нужно равномерно с каждой стороны, чтобы цоколь в итоге оказался прочно закреплённым по центру отверстия. Но перетягивать тоже не следует, если затянуть слишком сильно, ножки могут проколоть пластмассовый корпус подрозетника и выключатель будет в нём «болтаться». После этого навинчивается защитный корпус и в пазы вставляются клавиши. Сборка завершена. Выключатель в сборе
- Включение общего питания.
Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.
Важно другое. Согласно правилам установки электроприборов (ПУЭ), подключить устройство необходимо так, чтобы происходило размыкание именно фазового проводника тока. Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение
Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение
А это чревато ударами тока в случае неосторожного прикосновения к оголённым контактам при замене лампочки. Кроме того, правилами регламентируется положение клавиш. Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз
Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз.
Схема подключения трёхклавишного выключателя принципиально не отличается от схемы подключения одно или двух клавишных. Разница лишь в количестве управляемых точек освещения.
Пример пошаговой установки выключателя
Геометрия коммутационных устройств в помещении
Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.
- Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
- Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
- Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
- Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
- Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
- Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.
Особенности схем
Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.
Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.
Схема с контакторами (магнитными пускателями) всегда дополняется защитными элементами. В электроприводах, в которых эти коммутаторы находят самое широкое применение, такими элементами являются тепловые реле. Пример схемы электропривода с использованием контактора и тепловых реле показан далее.

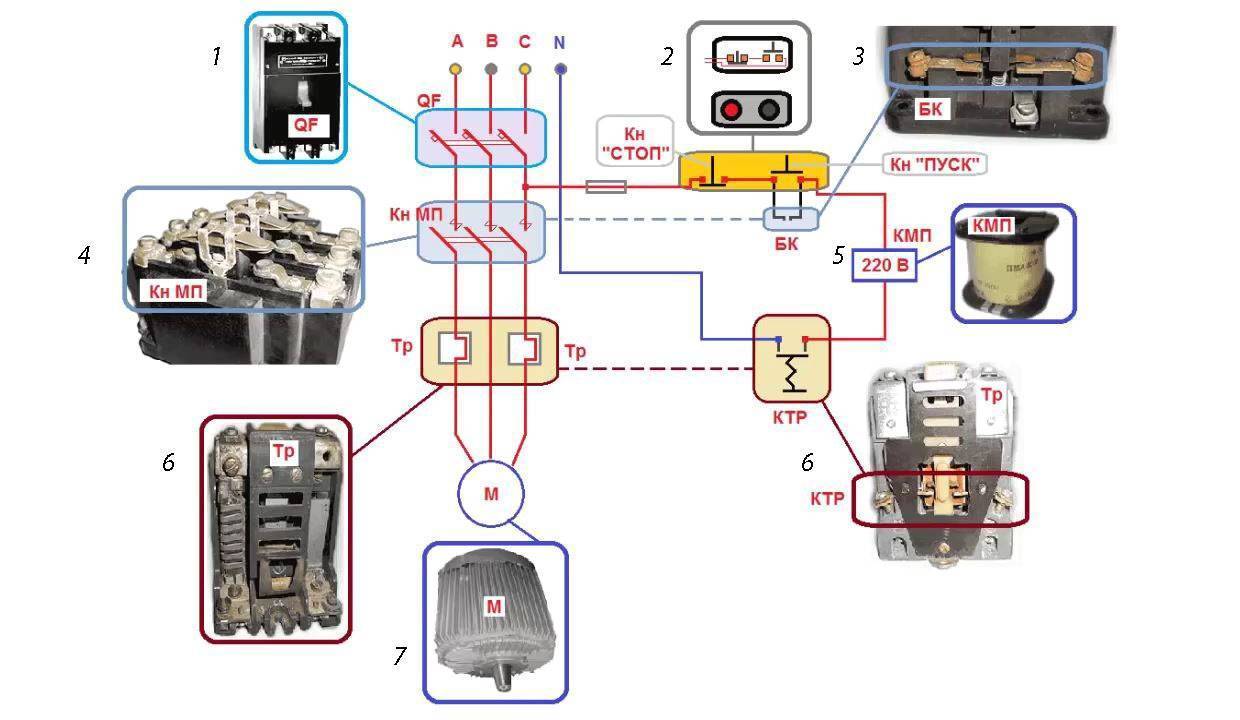

1 — автоматический выключатель;
2 — кнопочная станция (альтернативное название «кнопочный пост»);
3 — дополнительные контакты (в данной схеме — магнитного пускателя);
4 — основные контакты (в данной схеме — магнитного пускателя);
5 — катушка магнитного пускателя;
6 — элементы термореле;
7 — трехфазный двигатель.
Проверка и программирование приёмника на передатчик
Подобные комплекты обычно продаются уже синхронизированными, однако для начала следует это проверить. Для испытаний понадобится шнур с вилкой и патрон с недлинным присоединённым проводом.
Зачистив концы фазного и нулевого провода, нужно присоединить их к приёмнику со стороны двухконтактного клеммника. С обратной стороны к крайним контактам присоединяется патрон с лампой. Штепсельная вилка включается в сеть, после чего необходимо попробовать нажать на клавишу выключателя. Если лампа зажглась, значит, всё в порядке. Если же ничего не происходит, нужно кратковременно нажать на кнопку приёмника – питание должно пойти, излучатель засветиться. В этом случае придётся программировать приёмник.
Пример подключения осветительного прибора к приёмнику
Оборудование работает в штатном режиме, светодиод светится при включённой лампе
Программирование передатчика, синхронизация оборудования
Здесь всё крайне просто. Питание при синхронизации должно подаваться. Необходимо нажать на командную кнопку приёмника и удерживать её, пока светодиод не начнёт мигать. Далее кнопку нужно отпустить. Теперь остаётся лишь нажать на клавишу выключателя, после чего лампа загорится, что будет означать успешную синхронизацию оборудования.
Моргающий светодиод говорит о готовности к синхронизации
Watch this video on YouTube
Демонтаж старого выключателя
Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.
Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами
Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор
Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.
Элементы фиксации находятся под кнопкой.
После этого на автомате необходимо выключить напряжение и продолжить снятие:
- Открутить элементы фиксации распорных лапок.
- Вытащить выключатель из подрозетника.
- Отсоединить провода: сначала фазный, потом другой.
Поэтапное снятие выключателя в квартире
Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:
- На автомате отключается подача электроэнергии в квартиру.
- Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
- Снимается рамка включателя.
- Потом нужно открутить шурупы, которые фиксируют устройство в стене.
- Вытащить выключатель из подрозетника.
- Отсоединить провода.
Схема одноклавишного устройства.
Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.
Работа с проводкой
Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.
При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой
Монтаж нового выключателя
Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:
- Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
- Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.
- После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
- Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
- Дальше вставляется рамка выключателя, прикручивается винтами.
- Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.
После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.
Санузел
Первоначально концепция размещения выключателей света для санузлов снаружи была обусловлена соображениями безопасности. Окисление контактов из-за высокой влажности, возможность короткого замыкания и поражения током из-за наличия влаги делало размещение розеток и выключателей в санузле нежелательным. Однако с точки зрения удобства их все же лучше помещать внутри – хотя бы для того, чтобы кому-нибудь по ошибке или в шутку не вздумалось отключить свет в ванной, делая того, кто там моется, совершенно беспомощным.
Конструкции современных выключателей и розеток позволяют без всякого риска размещать их внутри санузла, что и рекомендуется делать для повышения комфорта. Еще удобнее использовать датчики движения, управляющие освещением и установленные на тайминг 4-7 минут. Этого вполне достаточно, чтобы помыть руки или почистить зубы.
Эстетично смотрится в санузле подсветка зеркала, светильники, которые освещают отдельные зоны – ниши в стенах, пространство пола или контура на уровне плеч.
Используемые в настоящее время электрические зубные щетки, ирригаторы, фены и пр. требуют наличия в санузле розеток. Но они обязательно должны быть защищены влагонепроницаемыми крышками, исключающими попадание воды в их гнезда.
Устройство приёмника и его подключение
Для того, чтобы подключить приёмник беспроводного выключателя к сети, необходимо снять с него верхнюю крышку. Это позволит добраться до контактных клемм, а также рассмотреть, как он устроен. На первый взгляд, всё довольно просто. Подобное устройство, при знании его схемы, сможет спаять самостоятельно любой начинающий радиолюбитель.
Приёмник выключателя очень мал
По центру печатной платы можно увидеть командную кнопку, которая выполняет определённые функции. Во-первых, это кнопка настройки. С её помощью можно запрограммировать на приёмник один или несколько передатчиков. К примеру, стандартный выключатель и пару пультов. Второе назначение кнопки – управление подачей напряжения на приборы освещения.
Командная кнопка предназначена как для программирования, так и для управления
Далее можно отметить несколько конденсаторов и реле, которое и регулирует включение и отключение света при помощи микроконтроллера. Если разобраться, какие параметры конденсаторов, контроллера и реле необходимы, можно собрать подобное даже на китайской плате, предназначенной для сборки различных схем.
Главный конденсатор с параметрами 275 В и 0,68 мФ
Ну и, конечно, главное действующее «лицо», после микроконтроллера – это приёмник, который и обеспечивает связь с передатчиком. Он находится с краю. Определить его можно по выходящей из него чёрной антенне в виде провода, свёрнутого в спираль. Кстати, дальность взаимодействия приёмника с передатчиком в условиях квартиры с бетонными стенами составляет 30 м.
Приёмник, который и обеспечивает связь с передатчиком
Коммутационные клеммы приёмника
Если обратить внимание на контактные клеммы приёмника, то можно увидеть, что с одной стороны есть места для присоединения двух проводов, а вот со второй стороны – для трёх. Попробуем разобраться, для чего они предназначены
Двухконтактный клеммник предназначен для ввода питания. К одному контакту коммутируется фазный провод, а ко второму нулевой. При этом, совершенно не имеет значения, где будет питание, а где нейтраль.
Клеммные колодки для подключения питания и его вывода на светильники
Вторая сторона предназначена для выхода на светильники. Если используется одноклавишный выключатель, то работают только 2 крайние клеммы. Центральная включается в работу в случае установки двух- или трёхклавишного выключателя.
Выход питания осуществляется с двух крайних контактов колодки
Как установить накладной выключатель
Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.
Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:
Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку. Отсоединяем рабочий механизм
Разобрали. В руках осталась лишь пластина подрозетника
На ней есть отверстия для крепления к стене. Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится. Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех. Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось. Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода. Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером. Все в порядке? Прикручиваем механизм. Ставим крышку на ее законное место, защелкиваем клавишу.
На этом процесс установки завершен.
