Что обозначает маркировка кабелей

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована; Самонесущие провода
  • СИП-4 — изолированные жилы одинакового сечения.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

• П – плоский;
• М – монтажный;
• Ш или П(У) – установочный;
• МГ – монтажный кабель с наличием гибких жил;
• К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

• В/ВР – оболочка из поливинилхлорида;
• Р – для изоляции жил используется резина;
• Н/НР – огнеустойчивая резина или найрит;
• К – капроновая оболочка;
• Л – лакированная изоляция;
• П – полиэтилен;
• Ф – фальцон;
• Э – эмаль;
• Ш – шелк полиамидного типа;
• О – полиамидно шелковая изоляция заключается в оплетку;
• Э – экранированная изоляция;
• Г – изоляционная оболочка с наличием гибких жил;
• С – стекловолокно;
• Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

• А – асфальтированный кабель;
• Б – кабель с бронирующими лентами;
• Г – гибкий провод без защиты;
• К – кабель бронированный с помощью проволоки круглой формы;
• Т – провод, предназначенный для прокладывания в трубах;
• О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

• N – изготавливалось по нормативам союза немецких электриков VDE;
• Y – по нашему – винил;
• H – нет опасных включений, таких как галогены;
• M – проводник для монтажа.

Для контроля:

• Y – изолировано с применением винила;
• SL – для контроля;
• Li – много жил сделан по VDE.

Для монтажа:

• H – одобренный HAR;
• N – отвечает нормам страны изготовителя;
• 05 – максимальное допустимое U = 500 В;
• 07 – максимально допустимое U = 750 В;
• V – заизолирован винилом;
• K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

• №1 освещение;
• №2 розетки;
• №3 кондиционер;
• №4 теплые полы;
• №5 Бойлер для нагрева воды;
• №6 электрическая плитка;
• №7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.

Маркировка проводов в РЩ по группам

Так как руководящие документы требуют прокладки для бытовой техники с большой мощностью потребления (бойлер, электроплита, теплый пол) отдельных линий и индивидуального защитного автомата. В частных домах допускаются маркеры с прямыми обозначениями, так и пишут «Баня», «Теплые полы», «Освещение».

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.

• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Сфера применения

Благодаря своей конструкции и жесткости, а также свойствам ПВХ оболочки, кабель устойчив к механическим повреждениям и попаданию влаги, за исключением прямого контакта с водой внутренней жилы.

В первую очередь, ПВ 1 используется в качестве арматуры для заземления, когда с его помощью прокладывают линию от заземляющего стержня до прибора или розетки. В таком случае одножильный проводник подходит идеально, так как его сечение достаточно, чтобы выполнить отвод разряда в грунт. Данный кабель имеет оболочку желтого цвета с зеленой полосой, такая маркировка хорошо заметна в темноте или при укладке в грунт.

Также одножильный проводник ПВ 1 используется для прокладки в кабельных каналах и внутри бетонных конструкций, чаще всего для подключения осветительных приборов на потолке, когда провод нужно провести в пустотах плит перекрытия. Благодаря своей жесткости, ПВ не сгибается на большом расстоянии, поэтому его можно протаскивать без специального направляющего троса.

Монтаж электропроводки в трубах также возможен при использовании ПВ 1, причем независимо от типа канала: гофрированный он или с гладкими стенками. Все повороты кабель будет проходить без деформации, при этом жесткость всей конструкции увеличивается.

ПВ 1 перемычка

Многие монтажники используют кабель ПВ для устройства перемычек между автоматическими выключателями в сборном щитке распределителя, когда один конец провода устанавливается в несущей фазу клемме, а другой – вставлен в следующий автомат. При этом проводник сгибается в П-образный переход нужной высоты.

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

• Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
• Низкая прочность, нельзя многократно изгибать;
• Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета — шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

В чем отличие кабеля от провода

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

• силовые;
• монтажные;
• связи;
• управления;
• радиочастотные;
• оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

1. токопроводящая жила;
2. ее изоляция;
3. оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В. По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Разновидности проводников

Любой кабель, который устанавливается внутри помещения, имеет определенную маркировку. Благодаря ей можно узнать технические характеристики изделия. Однако человек, который далек от электрических работ, с трудом расшифрует всевозможные сокращения. Он абсолютно не понимает, что значит ВВГнг, и в чем отличие этих проводников от классического ВВГ. Прежде всего необходимо подробно изучить этот вопрос. Виды кабеля:

1. Обычный проводник ВВГ оснащен изоляцией из поливинилхлорида. Благодаря этому веществу кабель имеет огнезащитные свойства. Кроме того, такой провод при поражении открытым огнем затухнет самостоятельно. Если в обозначении изделия, кроме ВВГ присутствуют буквы нг, это свидетельствует о том, что изоляционный слой имеет в составе галогеновые частицы. Этот элемент способствует огнестойкости проводника. Под действием огня он не подвергается горению.
2. Расшифровка маркировки ВВГнг ls следующая: изоляционный слой покрывается определенным составом, благодаря которому в процессе горения отсутствует выделение дыма. Как известно, в большинстве случаев именно проводка подвергается огню, образуя едкий дым, который распространяется по всему помещению. В силу этого люди теряют возможность ориентироваться в пространстве и нередко гибнут в пожаре. Многие производители кабеля стали использовать специальный ПВХ без галогена, чем значительно уменьшили выделение газа.
3. Маркировка ВВГнг frLS очень похожа на предыдущее изделие, но имеет улучшенные показатели огнестойкости. Горение такого кабеля при пожаре не будет распространяться по всей площади помещения. Его делают из специальных безгалогеновых материалов. Имеется качественная изоляция, поэтому он зачастую используется для прокладки проводки на объектах, подверженных возгоранию.

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)

Маркировка	Кабель
А	алюминиевая жила
Б	броня из тонких стальных лент
АБ	алюминиевая броня
СБ	свинцовая броня
С	оболочка из свинца
О	отдельная жила (свинцовая)
П	броня из оцинкованных стальных плоских проволок
К	броня из оцинкованных стальных круглых проволок
В	бумажная изоляция с обедненной пропиткой
б	нет подушки
л	есть подушка и лавсановая лента
2л	двойная лента
Г	нет защитного покрова
н	наружный покров негорючий (после брони)
Шв	покров из выпрессованного шланга (поливинилхлорид)
Шп	покров из выпрессованного шланга (полиэтилен)
Швпг	пониженная горючесть
ож	однопроволочная жила (в конце)
У	бумажная изоляция с повышенной температурой нагрева
Ц	бумажная изоляция с пропиткой

Расшифровка маркировки силового кабеля

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме

Важно при этом знать и типы, и обозначение проводов и кабелей

Расшифровка маркировки контрольного кабеля

Маркировка	Расшифровка
А	алюминиевая или медная жила
В	(вторая) изоляция ПВХ
В	(третья) оболочка ПВХ
П	полиэтиленовая изоляция
Пс	самозатухающая полиэтиленовая изоляция
Г	нет защитного покрова
Р	резиновая изоляция
К	(вторая или первая буква) контрольный кабель
КГ	гибкий кабель
Ф	фторопластовая изоляция
Э	(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение

Модель	Описание
АВВГ	Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле – от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.
ВВГ	Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.
ПВС	Круглый с медными многожильными проводниками.
ШВВП	Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.
NYM	Аналог ВВГнг, исключительно круглый.
АСБ	С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.
КВВГ	Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.
нг-FRLS	Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.
ВВГнг-FRLS	Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.

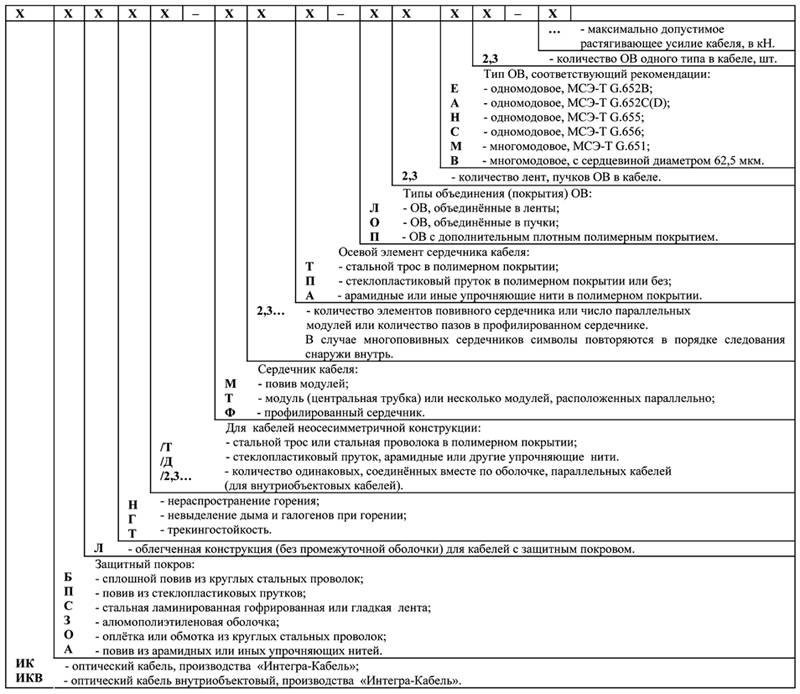

FUJIKURA	Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.
СИП	Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

Технические характеристики кабеля ВВГ

Чтобы правильно определить назначение провода, нужно уточнить его технико-эксплуатационные характеристики, которые касаются особенностей конструкции, размеров и веса, физических показателей. Рассмотрим основные критерии выбора.

#1 – конструктивные особенности

Рассматривая множество модификаций, следует из всех представленных на рынке вариантов выбрать наиболее удачный. А для этого нужно сравнить характеристики разных изделий.

Предположим, что выбор стоит между ВВГ и ВВГнг – какой из них лучше подходит для кухонной электропроводки? Оба медные, трехжильные, «запечатанные» в ПВХ оболочку. По внешнему виду разницу найти невозможно.

Учитывая, что кухня обычно напичкана электрическими бытовыми приборами, лучше подстраховаться и выбрать вариант с негорючей оплеткой. Хотя для одиночных проводов с небольшой нагрузкой подойдет стандартный 3-жильный кабель ВВГ 2-2,5 мм, ну а для группового монтажа лучше взять изделие в негорючей изоляции.

Можно ли использовать другие виды проводов, например, ВВГнг LS? Да, но это не всегда целесообразно. Кабели с уменьшенным дымовыделением сложнее по конструкции: они многожильные, состоят из скрученных круглых или сегментных проводников, с заполнением из пластификата, один провод может быть меньшего сечения.

Вариант с маркировкой LS обычно применяют в промышленных цехах или в других помещениях, где есть реальный риск случайного возгорания.

Сейчас читают

#2 – поперечное сечение

Для бытового назначения применяют кабель с сечением каждой жилы от 1,5 до 3,5 мм², для промышленного – вплоть до 250 мм². Изделия с небольшим сечением всегда есть в продаже, модификации с параметрами выше 35 мм² обычно привозят на заказ.

Если вам предлагают кабель, у которого один проводник меньше диаметром – нестрашно. Скорее всего, это жила заземления, которая обычно заключается в желто-зеленую оболочку.

Есть ли внутри наружной оболочки жила меньшего, чем остальные, диаметра, также можно узнать по маркировке. Обычно к наименованию приписывают цифровое обозначение «+1». Пример наименования: ВВГнг 3х2,5 мм²+1 – то есть 3 жилы с сечением 2,5 мм² плюс одна на шаг меньше, 1,5 мм².

И «однокалиберные» изделия, и провода с неравноправной по сечению жилой относят к типовым и изготавливают согласно ГОСТ.

#3 – параметры длительно допустимого тока

При выборе сечения главную роль играет не столько сопротивление проводников, сколько величина электротока, максимально допустимого в контуре.

Она зависит от следующих факторов:

способ монтажа; количество жил; сечение каждой жилы.

Под способом монтажа подразумевается открытая или закрытая (в штробах) установка.

Напоминаем, что провода ВВГ применяют для электропроводок переменного тока от 0,66 до 1 кВт.

#4 – вес кабеля ВВГ

Кабель реализуют предприятия-изготовители и фирмы-посредники, в качестве которых выступают магазины строй- и электроматериалов и специализированные компании. Различные модификации с сечением 1,5-2,5 мм² продаются бухтами и отрезками от 10 до 100 м.

Понятно, что вес напрямую будет зависеть и от сечения, и от метража. Подсчитано, масса бухты ВВГнг провода длинной 1 км, в зависимости от сечения, может весить и 30, и 10, и 250 кг.

100-метровая бухта 3-жильного кабеля ВВГ с сечением 2,5 мм² весит чуть больше 13,5 кг.

#5 – другие эксплуатационные и физические показатели

Покупая бухту или отрезок кабеля, можно поинтересоваться и остальными техническими характеристиками, которые обязательно указаны в сопроводительной документации.

Для кабеля ВВГ характерны следующие значения:

рабочая температура – -50°С – +50 °С; max температура – до +70 °С (при длительном применении); аварийная температура – +80 °С (в процессе краткосрочного перегрева); минимальное температурное значение для монтажа – -15 °С или выше; относительная влажность воздуха – 98% (при t +35 °С); климатическое исполнение – Т/УХЛ (тропический или умеренно-холодный климат соответственно); срок эксплуатации – 30 лет, гарантия – до 5 лет; радиус изгиба – не менее 7,5 наружных диаметров для многожильных изделий, 10 наружных диаметров – для одножильных.

Хранить бухты следует в закрытом помещении в течение максимум 10 лет, на открытом воздухе (под навесом) – не более 5 лет. Отсутствие навеса сокращает срок хранения до 2 лет.

Рекомендации для использования ВВГнг в быту:

контуры освещения – 3х1,5; розеточные группы – 3х2,5; подключение мощной техники (бойлера, плиты, посудомойки) – 3х4.

Последний вариант кабеля выдерживает нагрузку до 8 кВт – этого достаточно для построения самой энергоемкой кухонной сети.
