Как установить манометр для измерения давления воды на водопровод

Принцип работы редуктора

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Схематическое изображение регулятора. Внутри — пружина, которая и регулирует степень закрытия заслонки клапана

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан

Чем измерить напор воды

Обычно, давление водопровода измеряется с помощью уже установленного манометра. Он должен находится перед входом в систему и фиксировать поступающий в нее поток воды. Если его нет, то есть один проверенный способ узнать давление. Для этого понадобятся:

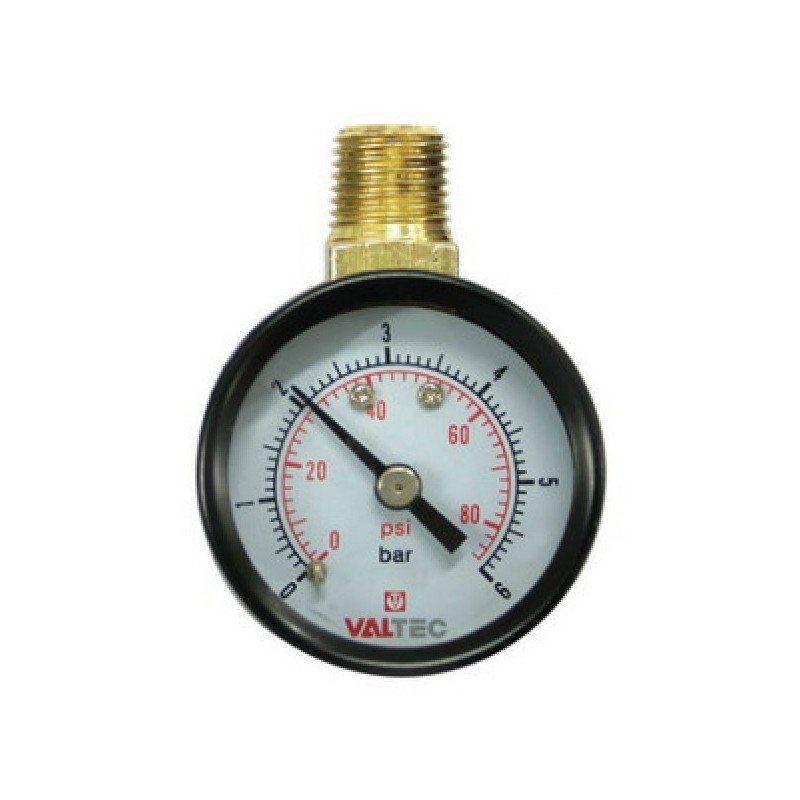

• манометр (со шкалой до 6 бар); • удлинитель резьбы; • специальный переходник с 1 на 2 дюйма; • сантехнический скотч.

Для начала нужно скрепить манометр с удлинителем резьбы и специальным переходником. Сделать этом нужно с помощью сантехнического скотча. Далее, нужно проверить плотность всех соединений. Ничего не должно двигаться, конструкция должна быть цельной. После, в ванной комнате открутить насадку со шланга душа. Закрепите его конец в устройстве. Когда все подсоединено, включите воду, и несколько раз переключите положения душ/ванна. Так из системы выйдет лишний воздух. Теперь можно проводить замер. Если при выходе воздуха из конструкции начала сочится вода, ее нужно укрепить надежнее, перевязав еще несколько раз сантехническим скотчем. Для получения результата, нужно включить полный напор из смесителя. Манометр должен сразу показать давление воды.

Многие задаются вопросом, почему в кране водопроводной трубы слабое давление. Этому есть несколько причин:

1. Самая популярная причина это засорение трубы чем-либо. Если вода некачественная, она может оставлять различные осадки по ходу своего движение. Особенно сильно это сказывается на поворотах, изгибах и разветвлениях. Когда трубы металлические, это может быть скопившаяся ржавчина или известь.
2. Протечка. Она может быть вызвана часто меняющимся давлением, некачественным соединение труб, бракованным материалом из которого их изготовили.
3. Если частный дом подключен к центральной системе водоснабжения, давление могут быть снижено искусственно. Это случается из-за задолженности по счетам или ремонтным работам на участках трубопровода.

Когда дом подключен к автономному водоснабжению (колодец или скважина), понижение давление может быть в результате двух причин:

1. Недостаточное количество воды в скважине. Вследствие этого, насосы не могут подавать запрашиваемое количество жидкости.
2. В колодце очень много воды, а насосы настроены некорректно. Из-за этого они качают воду перегружая всю систему. При критических нагрузках, соединительные узлы не выдержат и произойдет протечка.

Регулировка

Самым оптимальным значением напора считается 2-4 кг/см2. Так как добиться этого очень сложно, необходимо разобраться с процессом регулировки редуктора давления.

Различные модели регуляторов отличаются скоростью действия. При протечке энергия напора уменьшается на 1,5-1 бар. На через некоторое время напор повышается и становится чуть ниже статического значения. Оптимальный водный напор на выходе должен иметь значение более чем на 1,5 кг/см2 меньше значения на входе. В обратном случае это приведет к медленному движению воды в водопроводе.

Заводом-изготовителем производится первичная настройка прибора. Бытовые регуляторы должны иметь нормативное давление 3 атмосферы. В том случае, если рабочее давление водопроводной системы не совпадает с этим значением, необходимо самостоятельно настроить параметры.

Регулировка редуктора зависит от манометра. Регулировочный винт поворачивают до тех пор, пока манометр не начнет показывать испытываемые значения. Такой винт монтируется на корпус компенсатора. Вращать можно его шестигранным ключом. При повороте в сторону увеличения или уменьшения давления происходит ослабление или сжимание пружины, которая давит на поршень или клапан.

Если не предусмотрено гнездо для манометра в регуляторе, его монтируют отдельно на участке водопровода. Нагрузка сети по давлению должна соответствовать классу точности прибора для измерения давления и диапазону измерений. Погрешность параметров приведет к ухудшению работы бытового оборудования.

Процесс регулировки заключается в следующем:

• открытие вентиля;
• закрытие всех точек водозабора;
• настройка необходимого значения давления;
• открытие водозаборных точек и проверка показателя давления по манометру.

Регулировка редуктора проводится при работающей сети и наличии водного напора. Таким образом, можно заметить перепад параметров на манометре после выкручивания регулировочным винтом. Процесс регулировки не рекомендуется проводить при отсутствии манометра, так как это может привести к сбою заводских настроек прибора.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Шаровый с муфтовым отводом

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза; уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Давление через расход

В приближении можно считать, что, зная расход жидкости, вытекающей из открытого крана, можно определить, какое давление воды в системе. Но для этого надо производить достаточно сложные и длительные вычисления, которые должны учитывать:

• материал и конфигурацию трубопровода;
• диаметр трубы;
• характер течения жидкости;
• степень открытия крана.

Для определения давления понадобится мерная калиброванная емкость (в простейшем случае 3-литровая банка) и секундомер. При включенном напоре воды засекается время заполнения емкости.

На основании полученных данных теоретически может быть произведен расчет давления в сети. Однако, как уже отмечалось, в связи с достаточной сложностью результат будет весьма неточным. Гораздо проще интерпретировать данные эксперимента в качественном характере. Так, если мерная 3-литровая емкость заполняется более чем за 10 секунд, то давление в системе явно меньше регламентируемого значения. Ориентировочно достаточным для нормального функционирования бытовых водопотребляющих приборов можно считать давление, которое обеспечивает наполнение емкости объемом 3 л за 7 или менее секунд.

Из описания наиболее распространенных методов измерения давления можно сделать вывод, что наиболее точным и простым для практической реализации является метод с использованием стандартного покупного манометра.

Источник

Самостоятельная установка и настройка редуктора

Монтаж редуктора схож по установке квартирного водопроводного счетчика. Принцип аналогичен: выполняется врезка в водопроводную магистраль. Главное – это правильно выбрать место под установку. В квартирах – это после счетчика (а если его нет, то в любом месте вводной магистрали, но до первого разветвления). Общий алгоритм установки выглядит следующим образом.

1. Перекрыть воду с помощью имеющейся запорной арматуры. В частных домах достаточно отключить насосную станцию или помпу.
2. Установить входной вентиль (если его не было). Если водопровод смонтирован на пластиковых трубах, то допускается разрезание трубы с последующим монтажом муфт.
3. Установка редуктора. Все соединения герметизируются фум-лентой или герметиком. Монтировать регулятор следует таким образом, чтобы показания манометра (если имеется) не были скрыты. Если же манометр отсутствует, то его рекомендуется установить отдельным элементом (такие тоже продаются).
4. Тестовое включение. Подачу воды при этом открывают, проверяют наличие течи, если нужно – устраняют.
5. Регулировка редуктора. Ориентироваться необходимо на показания манометра. Оптимальный вариант — от 1,5 до 4,5 атмосфер, но чем выше давление — тем сильнее поток воды и выше расход. Нельзя напор ставить больше допустимого для установленных в доме приборов, подключающихся к водопроводу. Например, многие водонагреватели работают при рабочем давлении до 4 атмосфер, но для нормальной работы фильтра обратного осмоса потребуется не менее 3 атмосфер (зависит от модели). По этим критериям и выполняется выбор оптимального давления.

Аналогичным образом монтируются и автоматические, электрические редуктора. Если необходимо – рядом с регулятором устанавливается розетка (на расстоянии 60 см или более), защищенная от попадания влаги (рекомендуемый класс защиты – IP 65).

Данный редуктор настраивается с помощью оборачивания регулировочного болта (под шестигранник)

Что касательно регулировки, то в механических и мембранных клапанах для этого предусмотрен регулировочный болт (если 2 болта, то первый отвечает за максимальный предел давления, второй – за минимальный). Поворачивая болт можно уменьшить или увеличить степень сжатия пружины. Более детальный принцип настройки описывается в инструкции к редуктору (у разных моделей несколько отличается).

Общая схема подключения

Какие бывают?

Сейчас производители выпускают следующие типы редукторов давления воды в водопроводных системах.

1. Механические. Самые распространенные, стоят дешево, занимают минимум места. Состоит из корпуса и пружинного клапана. Регулируется с помощью регулировочного болта, которым меняется сила сжатия пружины или мембраны.
2. Автоматические. Представляют собой модифицированную вариацию механических. Имеют встроенный выключатель. Их монтируют в системы водопровода, где давление обеспечивается дополнительным нагнетателем (помпой). При снижении давления до определенной отметки такой редуктор автоматически запускает помпу для повышения давления воды до требуемого уровня.
3. Электронные. Появились сравнительно недавно, являются комбинацией автоматического редуктора с встраиваемой помпой. Для работы требуют электропитание, управляются программой.

Редуктор автоматического типа. В зависимости от давления включается или отключается тумблер

По конструкции самого клапана разделяют на следующие.

1. Поршневые. Самые дешевые, в основе — подпружиненный поршень, который и перекрывает сечение водопровода. Недостаток таких: они плохо выполняют свой функционал при высокой скорости потока воды через трубу.
2. Мембранные. В основе — подпружиненная мембрана, устанавливающаяся в отдельной герметичной камере. Более надежны, так как регулировочный механизм не контактирует с водой, сохраняют свою функцию при высокой скорости движения воды (в среднем, до 3 м3*ч), но стоят дороже поршневых.
3. Электрические. Положение клапана зависит от показателя давления, считываемого с электронного датчика, приводится в действие электрическим приводом.

Электронный регулятор. Многофункционален, но стоит недешево

Способы снятия показаний

Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.

Способ #1 — применение стационарных манометров

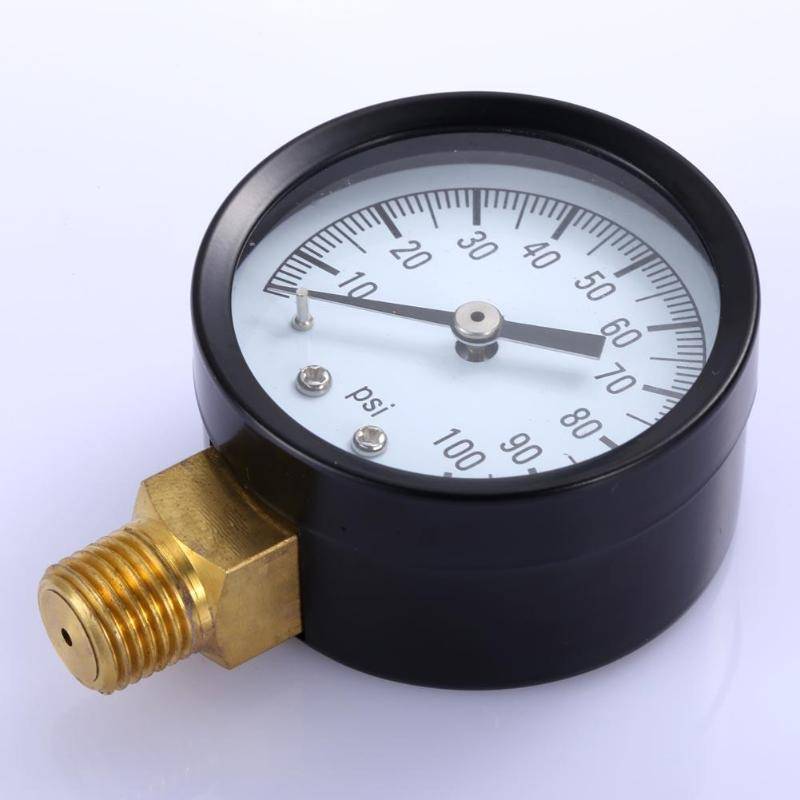

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат

Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.

Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.

Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.

Способ #2 — использование переносного манометра

Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.

Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

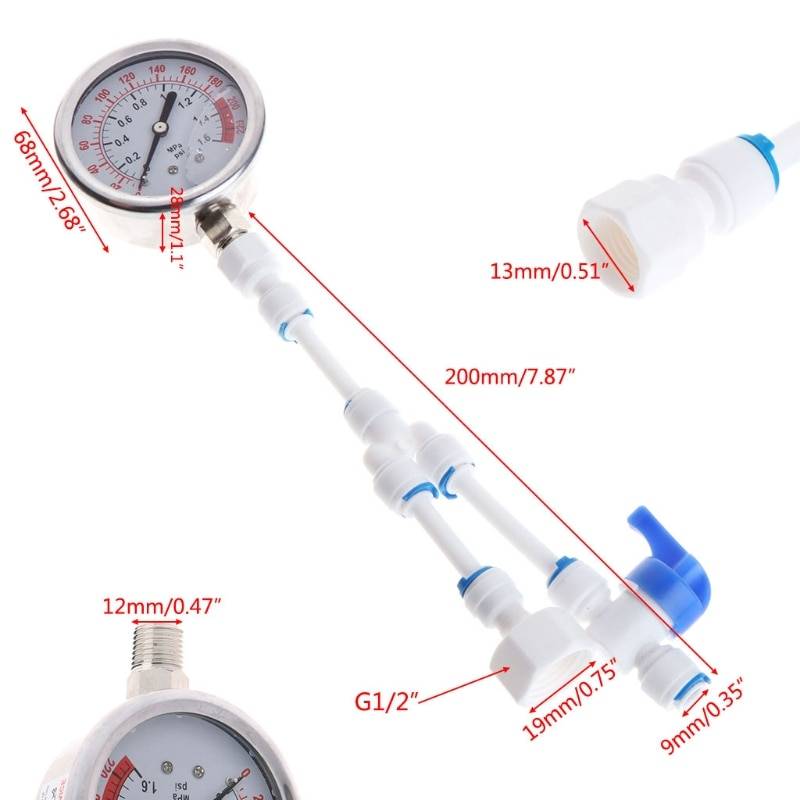

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя

Для уплотнения резьбовых соединений используется фум-лента.

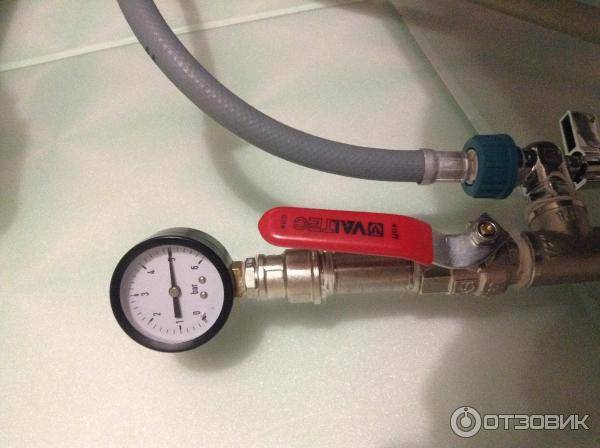

Наиболее удобной точкой подключения для проведения замера давления воды является душ.

Алгоритм проведения измерений следующий:

1. Душевая лейка откручивается от шланга.
2. На шланг монтируется манометр.
3. Открывается кран на душе.
4. Замеряется давление.

Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.

Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.

Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.

Способ #3 — бесприборное определение давления

Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану

Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:

1. Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
2. Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
3. Верхнее отверстие герметично закрывается.
4. Открывается на максимальный напор водопроводный кран.
5. Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
6. Фиксируется высота воздушной пробки (h).

Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.

Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h

За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.

Техническое оборудование для повышения напора воды в квартире

Когда причина проблем с напором скрывается за пределами квартиры, а обращение в управляющую компанию не дает результата, то выйти из ситуации можно только применив механические способы повышения давления. Потребуется установить насос с гидроаккумулятором.

Если трубопроводная система в квартире не имеет недочетов, и все вызвано слабым давлением, которое подается на дом, то врезка насоса будет единственным выходом из ситуации. Дополнительным аргументом в пользу такого решения – более высокое давление на нижних этажах.

Система с насосом для повышения давления

Имея недостаток давления воды в квартире, в систему сразу после счетчика устанавливается насос или насосная станция. Они позволяют поднять уровень давления воды подаваемой непосредственно на ключевые потребители, такие как стиральная или посудомоечная машина, ванная и т.д.

Насос для увеличения напора непосредственно в квартире отличается небольшими размерами. Его габариты могут составлять не больше литровой банки. В том случае, когда наблюдается большая проблема с напором, то устанавливается более массивная помпа.

Мощный повышающий насос

Насосная станция является тем же самым насосом, но дополнительно оснащенным гидроаккумулятором. Данный резервуар накапливается в себя воду и в последующем отдает ее. Это исключает необходимость постоянного запуска помпы при кратковременном открытии крана, к примеру, для заполнения чайника. Насос и гидроаккумулятор могут выступать в одной связке. В таком случае поверх резервуара имеется платформа, к которой прикручивается помпа. В большинстве случаев все оборудование покупается по отдельности, и монтируется вместе уже непосредственно в квартире.

Насосная станция для повышения напора

Ключевые параметры выбора насоса

Чтобы получить достаточный уровень напора воды в квартире, не создав при этом проблемы для бытовой техники, требуется правильно подобрать насос

В первую очередь нужно обращать внимание его показатели:

• минимальная скорость потока воды для включения;
• максимальная подача;
• рабочее давление;
• сечение соединительных элементов.

Минимальная скорость потока воды для включения очень важна. Дело в том, что не чувствительные насосы смогут заработать, только если смеситель открыть на полную мощность. В последующем при попытке уменьшить поток помпа останавливается. В идеале, чтобы автомат насоса позволял его запускаться при потоке от 0,12-0,3 л/мин. Нечувствительный прибор не будет подкачивать давление, когда набирается бачок унитаза, поскольку тот подключается через тонкую арматуру и заполняется с малым током воды.

Видео — Варианты решения проблемы слабого напора в кране

Максимальная подача показывает, какой объем воды способен закачать насос за определенный промежуток времени. Он может определяться литрами в секунду или минуту, а также кубометрами в час. Вполне возможно приобрести слабую помпу, тогда объема закачиваемой воды будет не хватать для нормальной работы всего оборудования и прочих точек потребления. Чтобы рассчитать оптимальную производительность насоса, требуется определить объем потребления всех точек водозабора. Для того поможет применение табличных данных. Нужно суммировать показатели всех потребителей, добавив запас мощности на 10-30%.

Таблица 1. Расход воды разных точек водозабора.

Название точки водозабора	Усредненный расход воды л/сек
Смеситель ванной	0,1-0,2
Унитаз	0,1
Кухонный смеситель	0,1-0,15
Посудомойка	0,2
Стиральная машина	0,3
Биде	0,08

Максимальный параметр давления подбирается индивидуально, основываясь на показателях манометра, подключенного к трубопроводу в квартире. Оптимальным считается показатель 2-4 атмосфер. То есть, нужно выбрать насос, создающий уровень давления, которого не хватает до нормы.

Компактный насос для повышения напора в квартире

Заключительным ключевым критерием выбора является сечение соединительных элементов. Поскольку насос врезается в трубопровод, то в идеале, чтобы все фитинги соответствовали размерам имеющихся труб. Несовместимость потребует приобретения дополнительных переходников, что сопровождаются ненужными затратами.

Как настроить регулятор своими руками?

регуляторы разные по устройству конструкции.

В том числе есть отличия в исполнении регулировочных винтов. Для их вращения могут понадобиться различные инструменты.

Для более точной настройки можно использовать манометр. У некоторых приборов есть специальные резьбовые места для их присоединения.

Подготовка

В зависимости от конструкции регулировочного винта, могут понадобиться:

• шестигранник на 4 или 6 мм;
• стандартная отвертка с плоской широкой лопаткой;
• спецключ или стальная полоса толщиной около 2 мм и шириной до 20 мм.

Для визуального контроля давления на выходе после редуктора может понадобиться манометр с переходником, для присоединения к шлангу душа или гусаку смесителя.

Настройка

Для настройки регулятора давления в системе водоснабжения квартиры следует выполнить следующие действия:

• перекрыть все краны на внутреннем водопроводе;
• установить манометр на редуктор или присоединить к внутреннему водопроводу;
• приоткрыть 1 кран так, чтобы расход воды был минимальный, то есть тонкая струйка, не распадающаяся на отдельные капли;
• визуально определить давление в водопроводе по манометру, до начала регулировки;
• снять пробку с отверстия в корпусе, где установлен регулировочный винт;
• вставить инструмент в винт, подходящий по конфигурации;
• для увеличения напора необходимо вращать винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при большем давлении;
• для уменьшения напора следует вращать винт по часовой стрелке, нагрузка пружины на клапан будет возрастать, и клапан будет закрываться при меньшем давлении;
• произвести пробное пользование водой из крана, для проверки комфорта пользования водой;
• при необходимости скорректировать настройку;
• закрыть пробку заглушки отверстия на редукторе, отсоединить манометр.

У некоторых моделей установлена головка вращения регулировочного винта и даже может иметься шкала с указанием условных величин.

Можно произвести регулировку давления в водопроводе и без манометра. Для этого, после каждого полного оборота регулировочного винта, следует проверить напор из водоразборного крана, в том числе и удар струи по ладоням.

Один оборот винта изменяет величину примерно на 0,5 – 1,0 бар. Для более точной настройки, в конце регулировки, следует делать пол оборота винта.

Этот метод может оказаться даже более приемлемым, ведь напор настраивается, прежде всего, для комфортного пользования водой, в том числе и при мытье рук.

Способы установки манометров

Способ установки прямым путем

На предварительно вваренный адаптер сразу же прикручивается манометр со специальными резьбовыми уплотнениями. Такой метод считается наиболее доступным и применяется для работы устройства в стабильной среде без сильных скачков давления и без постоянных замен устройства.

Способ установки на трехходовой кран

На предварительно вваренный адаптер с помощью резьбовых соединений накручивается трехходовой кран, а в него вкручивается манометр. Подобным методом пользуются, если нужно при проверке показаний переводить прибор на атмосферное давление данным краном.

Последний разрешает сменить устройство, не прерывая рабочий цикл, или провести опрессовку системы и прочие работы, которые связаны с увеличением давления в системе.

Способ установки с помощью импульсивной трубки

Помимо двух вышеперечисленных методов, манометр устанавливают и через импульсную трубку, которая способна защищать чувствительный механизм прибора от повреждений.

Чтобы установить манометр подобным методом, следует на предварительно вваренный адаптер вертикально вкрутить импульсную трубку, туда присоединить трехходовой кран и непосредственно сам манометр.

Импульсную трубку применяют в тех ситуациях, где пар имеет температуру, превосходящую возможную норму измеряемых параметров. Она не позволяет манометру контактировать с горячим паром.

Каких правил нужно придерживаться при монтаже манометров?

1. Манометр стоит монтировать именно так, чтобы показания четко распознавались. Шкала располагается вертикально или имеет наклон 30°.
2. Диаметр корпуса прибора, монтирующийся на высоте до двух метров от уровня размещения площадки, не может быть меньше 100 мм, от двух до трех метров – не менее 160 мм. Монтаж прибора на высоте больше 3 м от уровня размещения площадки – категорически запрещен.
3. Любой манометр должен отлично освещаться и ограждаться от лучей солнца и мороза.
4. При монтаже манометра необходимо затянуть его на тройнике, при чем не дотягивая сам прибор, чтоб выпустить воздух.
5. Манометр нельзя использовать, если на нем не стоит пломба с пометкой о проведенной проверки, просрочен срок этой проверки, стрелка прибора (когда его выключить) не становится на нулевое значение, расколото стекло, есть хоть малейшие повреждения прибора.

Если вы обнаружили неисправность прибора, то его следует сдать на ремонт, предварительно вычистив его от грязи и ржавчины.

Таким образом, если вам необходимо установить манометр, то обязательно обратитесь к специалистам. Монтаж этого прибора должен строго производиться квалифицированным сотрудником организации при помощи специального оборудования.

Классификация манометров и принцип работы

В зависимости от особенностей работы устройства измерения давления классифицируются на следующие виды:

• Поршневые. В них входит цилиндр, в котором находится поршень. Во время эксплуатации на одну часть насоса действует среда, а с другой – давит груз. Бегунок перемещается, двигая стрелку. Она показывает на шкале прибора определенную величину.
• Жидкостные. В их составе находится трубка с жидкостью и подвижной пробкой. При использовании такого устройства рабочая среда давит на пробку, меняя уровень жидкости в трубке. Стрелка прибора приводится в движение.
• Деформационные. Внутри таких изделий находится мембрана, которая при деформации приводит в действие указатель над шкалой.

Современные устройства измерения давления разделяют на механические и электронные. В первом случае конструкция прибора максимально простая. В электронном манометре находится контактный узел, способный более точно измерять давление рабочей среды. Такие приборы нашли широкое применение в промышленности. Их используют как образцовые модели для проверки пневматических узлов и настройки регуляторов в различных автоматизированных систем. Многие электронные манометры сохраняют данные о пиковых значениях давления за определенный период эксплуатации.

В зависимости от особенностей работы, устройства бывают:

• Стационарные – устанавливают только на определенных агрегатах. Демонтировать такие манометры не получится. Зачастую вместе с ними используется регулятор давления воды.
• Переносные – можно устанавливать на разные агрегаты и применять в различных системах. Отличительная особенность моделей – небольшие размеры.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация

Федеральное законодательство

Действия

• Главная
• «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.
