Варианты конструкций

Во-первых, все подобные изделия можно отнести к закрытому или открытому типу.

Во-вторых, выделяются традиционные, угольные, и современные, электрические, а также конструкции необычных форм, например, в виде свечки.

Закрытого типа

Внешне они смотрятся как обычные прямоугольные конструкции. Внутри них сделано несколько креплений, позволяющих располагать шампуры вертикально.

Помимо того, во внутренней части располагаются коробы, в которых лежат угли. Высоты этих ёмкостей и изделия совпадают. В итоге выходит, что расположение шампуров — это весь периметр устройства, они окружают уголь со всех сторон.

Открытого типа

В подавляющем числе вариантов конструкции этого типа будут разборными, не имеющими внешний короб. Единственный элемент — углубление для углей, снабжённое выступами, в которые вкладываются сами шампуры.

Их расположение — строго горизонтальное без наклонов. Однако именно с помощью этой детали, выход жара осуществляется по бокам, нет попадания жира на уголь. Подобные конструкции делаются односторонними или двусторонними. Ниже даны фотографии, чтобы нагляднее представить, как выглядит вертикальный тип.

В виде свечи

Свеча — необычный способ изготовления вертикального мангала в природных условиях. С первого раза может не получиться, но как развлечение на отдыхе — неплохая затея.

Преимущества: металлические заготовки не понадобятся. Понадобится минимум 1 шампур и 1 деревянное полено.

Для изготовления такого приспособления из материалов потребуется только дерево, из инструментов понадобятся лишь узкоспециализированные. Название такой конструкции — «свеча».

Простейшая конструкция на фото выше. Изготовить свечу чуть сложнее можно, просмотрев следующий ролик:

Электрические

Наибольший спрос на такие электрические приборы (электрошашлычницы) появился в 1960-70 гг. Разрабатывавшие их инженеры СССР говорили об удобстве использования подобных устройств на кухне. Необходимо лишь подключить прибор к розетке, и он, нагревая электроспираль, через инфракрасное излучение приготовит мясо.

Мангалы с крышей из металла: фото и преимущества

Воспользовавшись одной из пошаговых инструкций и соорудив мангал из металла для дачи, необходимо задуматься о кровле для него. Кровля будет выполнять несколько важных функций:

1. Защита металлического барбекю от любых внешних воздействий, что в свою очередь не приведет к быстрому проржавению.
2. Возможность пользоваться установкой в любую погоду – солнечную и ненастную.
3. Соорудив на кровле фонарь, вам удобно будет жарить мясо в темное время суток – ничего не подгорит!
4. Конструкция с крышей имеет куда более солидный вид, чем просто отдельно стоящая конструкция.

Можно выделить несколько видов навеса для мангала, перечислим: Можно выделить несколько видов покрытия, сооружая мангалы с крышей из металла. Фото будут представлены ниже.

• Металлическая беседка с мангалом, из кирпича или другого материала;
• Поликарбонатный навес;
• Приваренная к каркасу крыша (также можно добавить столешницу, мойку и т.д.).

Предлагаем вам посмотреть мангалы с крышей из металла: фото нескольких вариантов ниже. А если хотите сделать своими руками, то прочитайте статью о самостоятельном монтаже навеса из профтрубы и поликарбоната, данные знания помогут вам сделать крышу для мангала.

В данной статье мы рассмотрели как сделать мангал из металла четырьмя способами:

• с помощью газового баллона 50л;

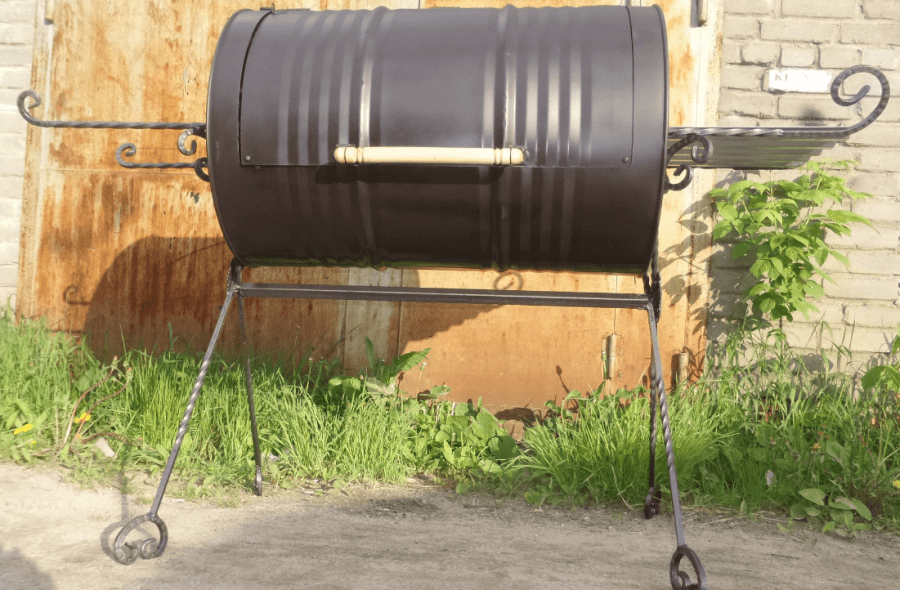

• из металлической бочки 200л;
• из жаростойкой стали 5мм;
• из листовой 3мм стали.

Надеемся, наши мастер-классы были полезными, и вы без труда сделаете мангал из металла своими руками!

Простые разборные мангалы

1. .

Разборный мангал трапециевидной формы для выезда на природу

Необычной трапециевидной формы мангал, автор утверждает, что шашлыки одаково хорошо жарятся по всей площади поверхности, даже по краям.

Тяжелый мангал 3 кг., для перевозки в машине.

Точных размеров нет Ширина: верх-30см, низ-11см. длина-40см, глубина-15см, ножки-15см.Толщина метала 3мм

Автор фото: Den-chikИсточник фото: drive2.ru/c/3113617/

Компактный мангал на 10 шампуров (разборный)

Занимает очень мало места в разобранном состоянии. Данный мангал на 10 шампуров, но ни каких проблем, чтобы его увеличить, скажем, на 20 шт.

Время сборки 10 сек.Металл 3 мм. Резка лазерная.Высота 310 мм с ножками, Глубина топки 150 мм, Ширина 300 мм, Длина 490 мм

Автор фото: Sergey-54Источник фото: drive2.ru/l/7946398/

Разборный мангал на ножках их профильной трубы

Конечно вам понадобится листогиб, болгарка и сварка, а также огнеупорная термокраска краска нитра (Высокотемпературная градусов хотя бы до 650). Загнутые уголки не будут давать деформироваться металлу при нагревании. Чтобы не корежился желательно делать из нержавейки

Металл 3ммРазмеры 55х35х14 смВ сложенном виде 55х35х5см

Автор фото: max2877Источник фото: drive2.ru/c/2819437

Сборный низкий мангал своими руками

Мангал для тех, кто любит жарить шашлыки сидя. Отлично подойдет для перевозки на авто. Советуем сделать для этого мангала сумочку для переноски из брезента

Металл = 4 мм.Мангал на 6-7 шампуровРазмеры: 50х30х18

Автор фото: Dilan707Источник фото: drive2.ru/l/3838116

Как из старого мангала сделать разборный

Мангал-Трансформер = мангал-стол-табурет.

А это инструкция как из старого тяжелого мангала сделать новый полегче и при этом ещё и РАСКЛАДНОЙ на петлях. Автор обрезал старый мангал, отпилил все части и приделал стенки на петли, а к низу складные ножки от старого стула. А также замочки, ручки, защёлку… Фантазия автора придумала приделать к низу ещё и поддон. Также автор не забыл и сшить брезентовый чехол. Все опробовано и все ОТЛИЧНО.

2-е применение:Также можно использовать как столик или табурет, очень устойчив

Толщина металла 3 мм.

Комментарии пользователей “На дно положить бы колосник, тогда петли будут меньше деформироваться”

Автор фото: Diman5422Источник фото: drive2.ru/c/1967817/

Простой разборный мангал, стенки на болтах.

Автор утверждает, что от жара углей резьбовые соединения не испортились и все прекрасно скручивается и раскручивается.

Автор фото: krickiwИсточник фото: drive2.ru/l/5962906/

Складной мангал в автомобиль + чертеж (своими руками)

Прикупить перчатки для разборки мангала, чтобы руки в саже не запачкать, ну и металлическую губку и щетку для отмывания. А так же сумку из прочной ткани для переноски.

Комментарий пользователя “Никаких дырок в дне не должно быть. Когда дырки на дне жар не контролируется. Здесь дырки по феншую. Кочергой чутка убираешь от стенок уголь и считай добавил жару, присыпал — снизил.”

Можно вырезать на станке лазерной резки, а можно и болгаркой.

Листовой метал толщина – 3 ммВес – 12 кг.

Вот видео этой модели:

Автор фото: Taz404Источник фото: drive2.ru/c/530113314609431081/

Принцип работы

В жаровню загружают уголь и разжигают его. Продукты, расположенные вокруг жаровни, получают тепловую энергию от древесины, при этом температура в зоне приготовления пищи достигает 230 градусов. Этого вполне достаточно, чтобы мясо пропеклось.

Закрытые мангалы дополнительно дают эффект запекания, продукт разогревается со всех сторон, тепловая энергия, отражаясь от стенок мангала, возвращается к продукту. Это позволяет мясу хорошо пропечься, оставаясь сочным.

Благодаря тому, что под жаровней и зоной приготовления пищи расположен поддон, территория под мангалом остается чистой.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

• долго ржавеют;
• в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
• отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Темп. испытания, °C	σ0.2 (МПа)	σB (МПа)	δ5 (%)	Ψ (%)
20	300	460	31	63
300	220	420	25	56
475	180	360	34	67

Расшифровка стали 09Г2С проводится следующим образом:

1. 09-0.9% составляющей углерода;
2. Г- В составле есть марганец;
3. 2 – марганца 2%;
4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Темп. испытания, °C	σ0.2 (МПа)	σB (МПа)	δ10 (%)
20	370	620	20
200	370	590	15
300	360	610	11
400	375	590	14
500	300	365	17

Расшифровывается 15ХСНД следующим образом:

1. 15 – 0,15% углерода
2. Х – Хром 0,6-0,9%
3. С – Кремний 0,4-0,7%
4. Н – Никель 0,3-0,6%
5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

Защита от коррозии

Для изготовления более сложных и красивых конструкций необходимы навыки ковки и высокий уровень владения сварочным аппаратом. И необходимо помнить о том, что металл подвержен коррозии и образованию ржавчины на поверхности. Иначе все ваши труды будут быстро сведены на нет. В основном для таких целей используют термостойкие краски и эмали, так как они не «облетят» при высоких температурах. Также такие средства спасут и от влажного воздуха и воздействия кислорода.

При наличии свободного времени можно провести такой процесс, как воронение. После него поверхность металла покрывается темной жаростойкой пленкой. Для начала необходимо освободить всю поверхность от пыли и грязи, после чего следует поместить деталь в емкость с раствором едкого натра. Держать в нем деталь необходимо два часа и при температуре 120-140 градусов.

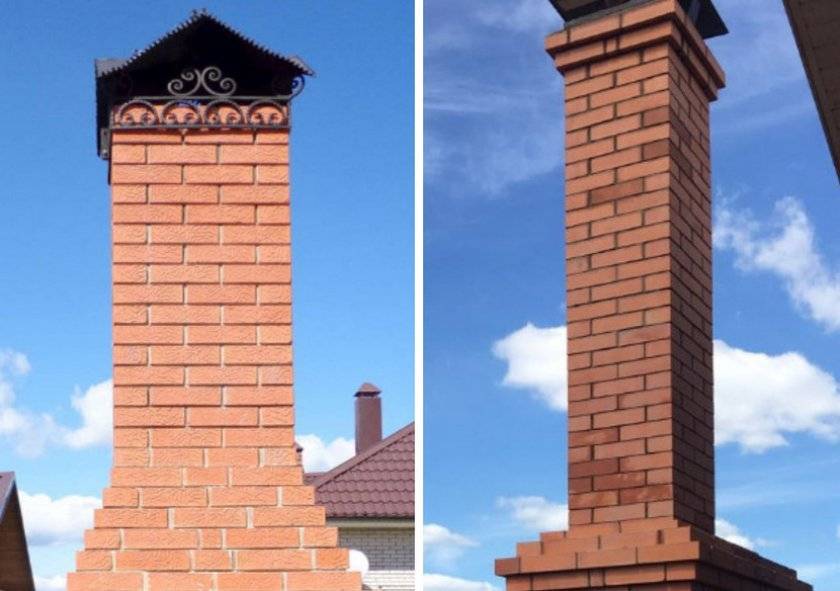

Особенности строения дымохода из кирпича

Сооружение кирпичного дымохода во многом напоминает процесс изготовления металлического, разве что в качестве обшивочного материала для конструкции используется кирпич. Как и в первом случае, основой купола выступает железный каркас, сваренный из прочного металлического уголка, предварительно обработанного грунтовкой и огнеупорной краской. Поверх него ступенчатым способом размещают огнеупорные кирпичи, чтобы верхняя часть трапеции получилась намного уже нижней.

Дымоход в таком сооружении может выполняться как из шамотного, так и из кирпича для печи, что во многом зависит от размещения мангала. Если он находится на открытой территории, на стенках дымосборника делают водоотводящие скаты из термоустойчивого кровельного материала, чтобы во время обильных осадков влага не повредила всю конструкцию. Зонт над трубой часто изготавливается металлическим: стальным (применяется нержавеющая сталь) или созданным из листового металла, но с защитным двух- или трёхмиллиметровым покрытием.

Установка зонта выполняется одним из нескольких возможных способов:

1. От земли с применением стоек, когда металлические трубы с одной стороны приваривают к углам дымника, а с другой — вкапывают в грунт и бетонируют. Не стоит забывать, что в своей самой широкой части он должен превосходить размеры мангала.
2. На стойках к жаровне (обычно используется для переносных мангалов).
3. На тросах или цепях, прикреплённых к крыше беседки.

Как вариант, можно использовать комбинированный способ установки зонта, суть которого заключается в его объединении с мангалом в один конструкционный элемент. Такое решение актуально при самостоятельном изготовлении металлической вытяжной системы, причём работать она будет ничуть не хуже кирпичной.

В целом, невзирая на возможные сложности в процессе работы, при ответственном подходе к сооружению вытяжки для беседочного мангала и чётком расчёте размеров всех требуемых элементов, создание функционального изделия вполне возможно. Основное, что требуется от дачника — наличие терпения и подходящего инструмента, тогда есть все шансы сэкономить приличную сумму денег на покупке готовой вытяжки.

Виды мангалов

Существует огромное количество вариантов исполнения мангалов. Их можно разделить на несколько основных видов:

1. Простой. Это изделие средних размеров прямоугольной формы, которое может иметь съемные ножки и легко переносится.
2. Разборный. Такой вариант имеет небольшой вес и компактные размеры. Его удобно брать с собой на пикник или в поход. Он может легко разместиться в рюкзаке.
3. Стационарный. Массивная конструкция из металла или кирпича, возведенная на дачном участке или во дворе частного дома.

Выбирая для изготовления подходящий вид конструкции, следует определиться, где и каким образом он будет использоваться.

Процесс сварки

Как самому сварить мангал из металла? Это работа относительно несложная. Но если мастер никогда прежде не пользовался сварочным аппаратом, он должен немного потренироваться на ненужной заготовке. Собирать обычный мангал лучше всего именно при помощи этого метода. Переносные разновидности предполагают использование болтового соединения при сборке. Сварка для обычного мангала – это лучшее решение для фиксации элементов конструкции. Швы будут выдерживать не только высокий нагрев, но и перепады температуры. Болтовые соединения из-за этого могут расшатываться.

Сварочный аппарат, применяемый в ходе работы, может быть бытового назначения. Им пользуются в соответствии с инструкцией производителя. Нужно учесть, что подобное оборудование требует постоянных остановок. В противном случае оно перегревается.

Сначала нужно приварить конструкцию по углам. Можно использовать металлические уголки, которые устанавливают на бортики. Это позволит сохранить правильное положение металлических деталей относительно друг друга. Делать швы на листовом металле будет в этом случае проще. Однако стоит отметить, что уголки дополнительно утяжеляют мангал.

Когда основная форма жаровни будет создана, можно приварить к ней ножки, а затем ручки для транспортировки. Если применяются в качестве опор металлические уголки, их приваривают к бортам. Металлические трубы нужно фиксировать непосредственно ко дну мангала. Швы здесь должны быть очень прочными и надежными, так как конструкция будет тяжелой.

Можно не приваривать ножки. Их фиксируют при помощи болтов и гаек. Так мангал можно будет разобрать и сложить для хранения. После сварки швы нужно зашлифовать. Конструкция проверяется на надежность.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи.

Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато.

Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы

• Лист железа 3 мм.
• Металлические уголки 20х20х3 мм.
• Заклепки, шурупы, термостойкая краска.
• Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
• Сварочный аппарат, электроды, маска.
• Дрель с насадками для бетона.
• Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см. Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки. Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

1. Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
2. Затем к ним привариваем уголки для задней поверхности базы мангала:
3. Собираем нижнюю часть купола вытяжного зонта для мангала:
4. Привариваем на нее уголки задней части купола мангала:
5. Собираем боковые части купола вытяжки для мангала:
6. Собираем трубу:
7. После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
8. Размечаем металл для обшивки вытяжного зонта:
9. Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
10. Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
11. Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
12. Размечаем и вырезаем металл для обшивки купола вытяжки:
13. Обшиваем трубу вытяжного зонта для мангала:
14. Окрашиваем вытяжку мангала термокраской.
15. Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
16. Устанавливаем купол, закрепляя его заклепками на кромку базы.
17. Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

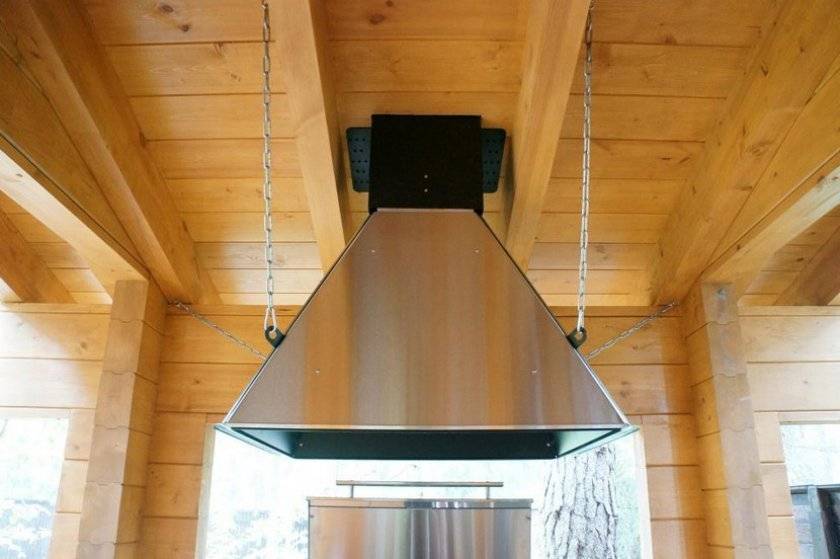

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

• Труба может быть как готовая металлическая, так и кирпичная.
• Кроме того, вместо П-образной базы, можно сделать угловую:

  Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

• Кроме кирпича вытяжку часто оформляют диким камнем.
• Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.
• Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи
