Кирпичный мангал своими руками

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

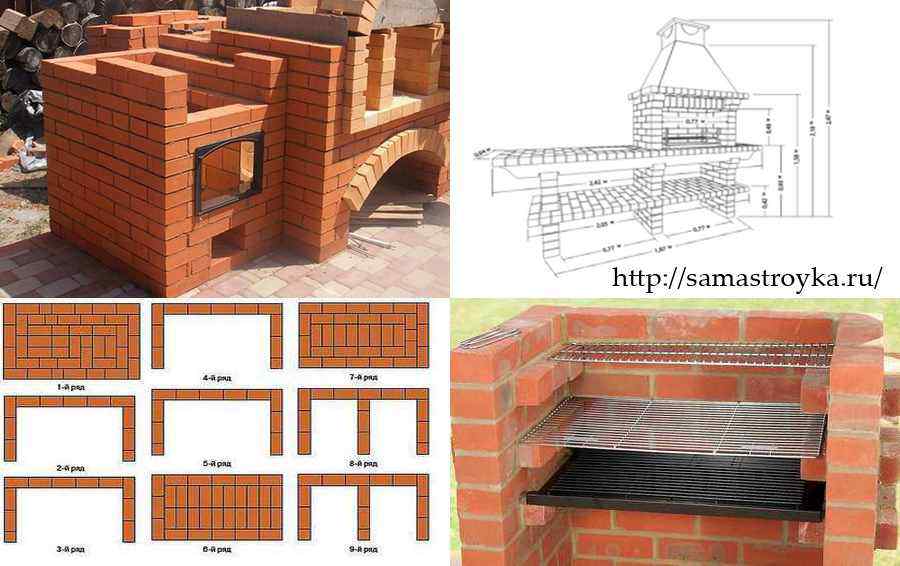

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Делаем фундамент и первый ряд кладки

Некоторые владельцы участков считают, что для основания под мангал достаточно утрамбовать площадку и покрыть её тротуарной плиткой. Но в этом случае любое движение грунта может разрушить сооружение, и вы зря потратите время и материалы. Поэтому лучше сразу озаботиться заливкой надёжного фундамента.

Мы будем строить небольшое сооружение с несколькими функциями. Основание для него будет иметь размеры 120 Х 120 см – такой площади будет достаточно. Разметьте площадку, на которой будет вестись строительство, колышками, и натяните между ними бечёвку.  По разметке выкопайте канаву глубиной около 25 см, и установите опалубку.

Приготовьте раствор из расчёта 1 часть цемента на 3 части песка. Залейте внутрь опалубки.

Основание нужно обязательно армировать. В этом случае вам понадобится сетка или арматурные стержни.

1. Если вы используете сетку, то прокладывайте её дважды. Залейте раствор на треть глубины основания, разместите первый слой сетки, повторите ещё раз: залейте ещё на треть и снова положите сетку. После этого можно заливать основание полностью.
2. Арматурные стержни укладывают, залив раствор до половины глубины основания. Разложите равномерно три стержня длиной около 100 см каждый, и залейте остальной раствор до верха канавки.

Сделайте площадку с небольшим, практически незаметным уклоном, около 1 см. Это поможет дождевой воде стекать с поверхностей, не застаиваясь. Залитый фундамент оставляют на две недели для полного высыхания.

Укладывая кирпич, строго следите за уровнем

Теперь можно приступать к постройке мангала. Если вы хотите, чтобы это простое сооружение было создано быстро и аккуратно, сделайте так называемую примерку. На готовый фундамент уложите насухо ряд кирпичей: это позволит вам рассчитать количество используемых целых кирпичей и их половинок.

Если вы заранее подготовили решётку и поддон, учтите их размеры и расположение в будущем сооружении. Обведите линию будущей кладки и зафиксируйте её: она послужит ориентиром.

Кирпич – гигроскопичный материал, хорошо вбирающий влагу. Поэтому его нужно предварительно подготовить, иначе он впитает воду из раствора, что приведёт к непрочности конструкции. Примерно за день до того, как приступить к строительству, намочите кирпичи как следует, окатив из садового шланга или окунув в ёмкость с водой. Перед работой кирпичи должны быть просохшими снаружи и влажными внутри.

Теперь вам нужно приготовить кладочный раствор. Его пропорции таковы:

• 1 часть цемента;
• 3 части песка;
• ¼ части гашеной извести.

Доведите раствор д консистенции густой сметаны. Перепроверьте замеры и разложите кирпичи на раствор в том порядке, который наметили при примерке. Пристукивайте блоки мастерком или деревянным молотком, чтобы они надёжно расположились в растворе.

Как выбрать место?

• Не стоит забывать, что данное сооружение – объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
• Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант – возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Схема кладки мангала с печкой

1. Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
2. На третий уровень установить зольную дверцу плиты.
3. Четвертый так же выкладывается сплошным.
4. В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
5. В шестом кирпичи выложить без пропусков.
6. В седьмом можно уже устанавливать дверцу для топки.
7. В восьмом и девятом кирпичи следует класть сплошным слоем.
8. С десятого уровня обычно уже начинают постройку печного дымохода.
9. В одиннадцатом перекрыть проем дверки для топки.
10. В двенадцатом уже делать варочную плиту и очаг.
11. С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
12. С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
13. С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
14. Где-то на двадцать шестом ряду вывести дымовой канал.
15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Проект барбекю с трубой и рабочей поверхностью

Такая печь  барбекю немного сложней в своей конструкции, но при наличии схемы изготовить ее под силу даже новичку

Обратите внимание, что камера топки в этом варианте имеет прямой свод. Технически выполнить его гораздо легче, чем сводчатый вариант. Размеры барбекю оптимальны для дачного участка

Высота конструкции составляет 217,5 см, при этом жарочная камера поднята на 90 см

Размеры барбекю оптимальны для дачного участка. Высота конструкции составляет 217,5 см, при этом жарочная камера поднята на 90 см.

Итак, с чего начинать? Поскольку кирпич хорошо впитывает влагу, на подготовленный и высохший фундамент следует расстелить два слоя гидроизоляции, а затем приступить к процессу кладки

Здесь важно четко придерживаться схемы и контролировать ширину соединительного шва

На заметку! Для контроля ширины шва можно использовать арматуру, диаметр которой равен требуемой толщине. Ее следует наложить на край кирпича, заполнить площадь раствором, а излишек удалить кельмой. После простукивания арматура не позволит кирпичу опуститься ниже уровня. После выполнения этой процедуры прут вынимают и кладут на следующий ряд.Проект барбекю из кирпича размером 1,70х3,04 м с рабочей зоной и трубой.

Первый ряд выкладывается сплошной. До 5-го слоя кладка имеет П-образную форму. Для укладки сплошного ряда кирпича (например, 6-й и 7-й ряды) можно подложить три полосы металла толщиной 0,5 см и шириной 4 см. Одну полосу укладывают на край конструкции, остальные – посередине каждого кирпичного пласта. С 8-го по 10-й ряд кладка выполняется в виде перевернутой буквы «Ш».

Стоит заметить, что в 12-м ярусе используются кирпичи, распиленные вдоль. Размер 12-го и 13-го сплошных рядов будет несколько больше остальных. Таким образом выкладывается декоративный пояс уличной печи барбекю.

Кладка последующих слоев выполняется с использованием шамотного кирпича по П-образной форме до 21-го ряда. Рекомендуется применять тот же состав раствора. Далее выкладывается свод. Уже после 22-го пласта он начинает сужаться. С 30-го ряда свод переходит в дымовую трубу. 30-й и 31-й слои чередуют до тех пор, пока не будет получена требуемая высота. Для сужения конструкции каждый следующий ряд следует выкладывать наполовину меньше предыдущего. Дымовую трубу, как и топку, необходимо делать из огнеупорного кирпича. Вместо кирпичного свода для вывода дыма можно сконструировать короб из металла. Барбекюшница своими руками готова.

Барбекю из белого кирпича под крышей с рабочей поверхностью.

Следует знать, что использование комплекса по назначению возможно лишь спустя несколько дней после окончания постройки. Раствор должен хорошенько высохнуть. В противном случае при разведении огня стенки конструкции могут потрескаться.

Данное устройство можно наделить дополнительными функциями путем формирования вспомогательной рабочей поверхности. Здесь будет удобно разместить кухонные принадлежности, посуду, нарезать продукты и пр. Для ее возведения необходимо выкопать котлован и залить фундамент параллельно боковой стенке. Когда поверхность высохнет, можно приступать к кладке кирпича. Понадобится сформировать шесть рядов. Для создания столешницы можно использовать доску, лист толстой фанеры, плиточное покрытие, мраморную плиту и т. д.

Возведение цоколя

Первый ряд кладки станет начальным ориентиром для остальных. Укладывать кирпичи нужно в шахматном порядке: относительно предыдущего ряда следующий будет смещён на половину кирпича.

1. Укладка ряда начинается с угла, а после заполняются боковые стены. Равномерно распределяйте кладочный раствор между рядами и боковыми поверхностями кирпичей. Излишки раствора сразу же аккуратно удаляйте, пока он не схватился, иначе потом убрать его будет проблематично.
2. Регулярно перепроверяйте плоскости сооружения при помощи строительного уровня и отвеса. Старайтесь делать это через каждые три ряда, чтобы постройка не получилась перекошенной. На угловых соединениях армируйте кладку металлической проволокой. Если вы не планируете дополнительную отделку мангала, используйте кусок садового шланга для того, чтобы швы кладки имели аккуратный вид.
3. Для того, чтобы сделать основание под жаровню, поместите между противоположными стенами арматурные стержни или металлические уголки. На них будет выложено основание топки из кирпичей и установлен металлический поддон. Самое главное – чтобы впоследствии топку можно было легко очистить от золы.
4. Обязательно оставьте боковые промежутки в кладке в районе топки, чтобы обеспечить поступление воздуха в камеру. В противном случае развести огонь будет очень трудно.
5. Решётку устанавливайте на заранее вмонтированных в стену металлических стержнях. Так же можно сделать выступы в кирпичной вкладке. Для этого кирпичи на определённом уровне укладываются поперёк стены так, чтобы они равномерно выступали внутрь жаровни.

Чтобы сооружение не получилось перекошенным, проверяйте уровень через каждые три ряда

Установка жаровни, поддона, столешницы и решётки является завершающим штрихом строительства. То, как вы проделаете эту работу, определит внешний вид всего сооружения.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации – это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша – гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Дополнительные пристройки

Мангал может иметь: казан, духовку, коптильню, очаг с грилем, тандыр, варочную печь.

Вы можете построить мангал с духовкой из кирпича, дополнить постройку коптильней или рабочей зоной. Количество построек ограничивается только свободным местом на участке.

Проектирование

Любой мангал начинается с проекта. Если у Вас нет технического образования, то планировку лучше заказать у профессиональных строителей, либо воспользоваться одним из наших проектов (фото и порядовки смотрите далее). Но можно произвести порядовку и самостоятельно, следуя основным правилам:

• топочную камеру строить в высоту четыре ряда кладки;
• три ряда кладки на мангал;
• камин – в шесть рядов кладки;
• кожух – в высоту три ряда кладки.

Если у вас нет уверенности в том, сможете ли вы выполнить порядовку самостоятельно, лучше все-таки обратиться за этим делом к специалистам. Неправильно выполненная проектировка может значительно ухудшить качество печи.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

• топка;
• решетка для барбекю, мангала;
• коптильная камера;
• дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

1. барбекю с верхней коптильней;
2. угловая коптильня;
3. коптильня по типу «русская печь»;
4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Раствор для кладки

Огнеупорный кирпич укладывается не на обычный цементно-песчаный раствор, а на жароустойчивый, где связующим является глина или шамотный мертель. Если использовать цемент, при повторяющихся циклах нагрева-остывания раствор быстро разрушается и высыпается из швов.

Шамотный раствор

Изготавливается на основе специальной глины, которая выдерживает температуру до +1200°С. Жаростойкие смеси продаются в строительных магазинах под маркировкой «печная», «огнеупорная» или «мертель».

Шамотные растворы не выделяют вредных веществ при нагреве, эластичны, не трескаются при высоких температурах, надежно сцепляя кирпичи в кладке. Перед применением в них добавляется обычная вода, раствор вымешивается до однородности. Наносится на кирпич слоем 2-3 мм.

Глиняно-песчаный раствор

Если под рукой есть желтая или красная глина и крупнозернистый песок, можно самому приготовить глиняно-песчаный раствор. Глина заливается водой на 1-2 суток для набухания и процеживается через сито с ячейкой 2-3 мм. Смесь должна напоминать по консистенции жидкую сметану.

Для получения качественного глиняно-песчаного раствора нужно определить, какое потребуется количество песка. Проводится пробный замес, по которому определяется оптимальный состав. Рекомендуемые пропорции очень приблизительны: от 0,5 до 1,5 части песка на 1 часть глины.

Цементный раствор

Обычный портландцемент применяется для кладки дымоходов, наружной облицовки, фундамента и других частей мангала, не соприкасающихся с нагретой зоной. Раствор изготавливают, смешивая цемент с песком в пропорции 1:1 и разводят водой до средней густоты. Можно разбавлять известковым молоком до такой же консистенции.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

• общим и накрывать всю зону отдыха;
• находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Общее устройство печи барбекю с казаном

Казан — это круглый котёл из чугуна. Алюминиевые казаны нежелательны, они довольно быстро выгорают и не держат правильную температуру.

Для приготовления пищи на огне лучше использовать чугунный казан — он хорошо держит оптимальную температуру

В казане на участке можно приготовить всё, что угодно, но оптимальные блюда: плов и казан-кебаб. В обычной кухне их приготовить сложно — слишком неприятны и интенсивны запахи при прокаливании масла.

В кирпичной печи с казаном происходит прямой нагрев ёмкости от пламени

Кирпичная печь с казаном универсальна: если убрать казан, можно жарить шашлык; если постараться ровно и аккуратно выложить круглый под, то можно его использовать как тандыр; если круглое отверстие накрыть чугунным листом с конфорками, на них можно жарить в сковородках и варить в кастрюлях.

Убрав казан, можно регулировать силу огня чугунными конфорками
