Изготовление самодельной коптилки
Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.
Для копчения нужно иметь не одну, а две или более камер.
- В первой камере располагается продукт, который предстоит коптить.
- Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
- Сначала разжигают щепу, а потом прикрывают доступ воздуха.
- В результате начинается тление щепы.
- Дым по трубе перемещается в камеру с продуктами.
- Продукт окуривается дымом, приобретает соответствующий вид и цвет.
Различают горячее и холодное копчение.
- При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
- Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.
Как сделать коптильню в домашних условиях?
В следующем проекте выполняется изготовление нескольких рабочих устройств:
- Мангал для жарки шашлыков, колбасок и других изделий на огне.
- Печь для варки пищи.
- Печь может использоваться для получения дыма.
- Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.

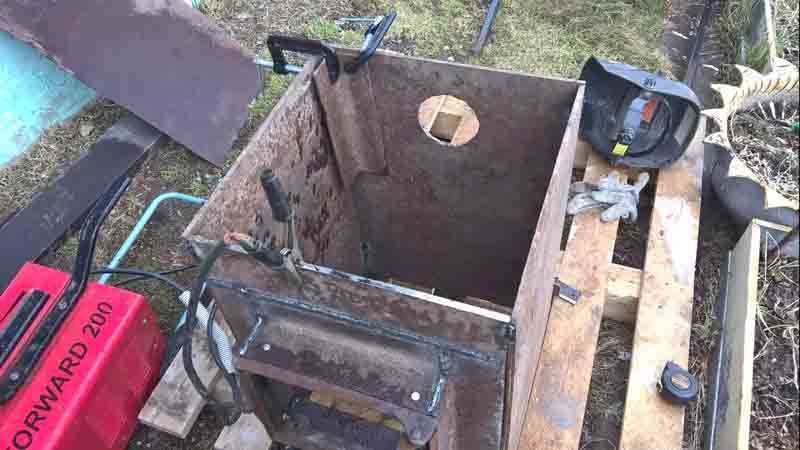

| Для изготовления плиты нужно подготовить уголки для передней стенки. Напиливаются они из катаного уголка 50·50 мм. |
| В дальнейшем выполняется сварка уголков на передней стенке. |
| Готовая стенка имеет вид. |
| Привариваются дверки. Одна служит для подачи дров, другая используется в качестве поддувала. Через нее удаляют золу, полученную в результате сжигания дров или угля. |
| Остальные стенки вырезаются из металла толщиной 6 мм. Размеры указаны на прилагаемых эскизах. |
| Печь в сборе собирается на сварке. |
| Стенки привариваются с помощью внутренних уголков. Они используются для получения угла 90 ⁰. Предварительно на стенках снимается фаска, тогда получает более толстый слой сварного шва. |
| Сверху устанавливается панель. На ней имеются кольца, в которые можно устанавливать посуду для приготовления пищи. |
| Внутрь монтируются чугунные колосники. Они разделяют пространство топки и поддувала. Обычно колосники выполняют съемными. |
| Для монтажа мангала используют специальные ножки. Из полосового металла изготавливают специальную подставку радиального типа. В нее и будет укладываться образующая баллона. |
| Сваривая ножки между собой создают готовую опору под мангал. |
| Производят сборку мангала. Устанавливают баллон на место. Конструкция может при необходимости разбираться. |
| Усиление крышки выполняется с помощью сегментов. Они не позволят крышке менять геометрию при нагревании и остывании. |

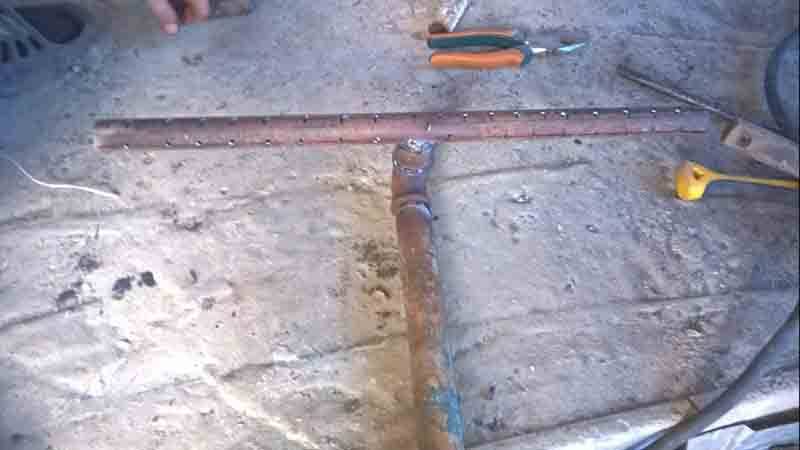

| С левой стороны приваривается система из труб. Она будет использоваться для подвешивания шампуров. |
| Дымовые трубы монтируются на стене. |
| Между камерами нужны промежуточные трубы. По ним дым может из печи переправляться в камеру копчения. Нужно предусмотреть режимы переключения движения дымового газа. |
| Специально устанавливается переключать движение дыма по трубам. Имеется специальная рукоять управления. При разных положениях внутри трубы дым будет направлен в трубу или в камеру. |
| В мангале монтируют специальный поддув. Для него используется перфорированная труба. |
| Попутно нужен угольник из трубы. Дополнительно используется патрубок, который подводится внутрь камеры. |
| Свинчивая отрезки труб, получают сборочное изделие. |
| По месту расположить нетрудно. Предварительно на дне изготавливается отверстие, куда поместится труба диаметром 27 мм. |
| Теперь внутрь будет поступать воздух и поддерживать горение. |
| Готовая установка располагается под навесом. В нижней части подставки монтируют подстолье. На нем можно располагать посуду и полуфабрикаты. |
Видео: коптильня из газового баллона своими руками.
Процесс производства мангала из газового баллона
подходящий газовый баллон
Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.
Также стоит знать, что если у вас нет сварочного аппарата, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.
Инструмент и материалы, которые понадобятся в процессе производства
Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:
- болгарка;
- две дверные петли для крышки;
- набор инструментов, в которые входят:
- молоток;
- отвертка;
- разводной ключ;
- зубило;
- дрель;
- уголок;
- металлическая труба.
Инструкция изготовления
точно пуст и не имеет остатков газа
При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.
Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле
Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.
Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.
После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.
Как сделать крышку?
Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.
Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.
Сборка верхней части
прикрепить ее к основной части мангала
Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.
Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.
Укрепление и фиксация
Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни.
Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.
Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.
Ножки мангала
металлические трубы
Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.
В довершение всей работы – просверлите несколько дыр на днище мангала для прогоревших углей.
Плюсы и минусы самодельных мангалов
Материал и конструкция баллонов определяют плюсы мангалов:
- толстые стенки из качественного металла устойчивы к высоким температурам;
- многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
- удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
- экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
- скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.
Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.
Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

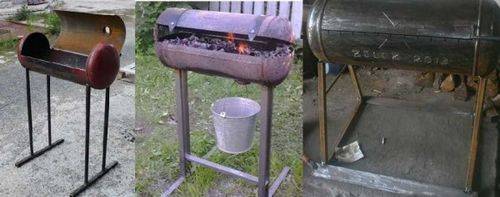

Делаем ножки
Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.
Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку
Почти также сделать можно из полос стали большой толщины.
Ножки из металлических полос большой толщины
Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.
Ножки из профильной трубы для мангала из газового баллона

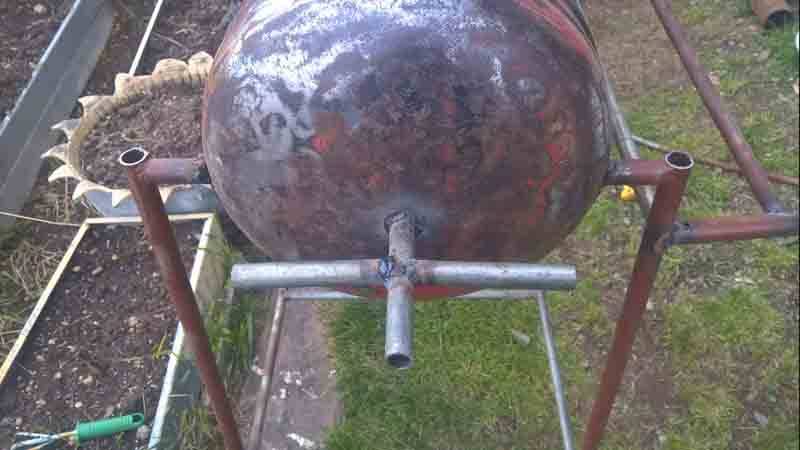

Можно сделать ножки из круглой трубы и/или арматуры. Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.
Как сделать ножки к мангалу из трубы и арматуры
Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.
Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.
Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).
Чертежи и схемы мангалов из баллона
Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:
- внешнее и техническое состояние емкости;
- габариты;
- параметры, место расположения отверстий;
- размеры шампуров;
- тип будущего мангала;
- предполагаемую отделку;
- дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).
Разметка 50 литрового баллона
Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.
Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.
Горизонтально обустроенная печь
Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.
Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.
В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.
Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы. Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

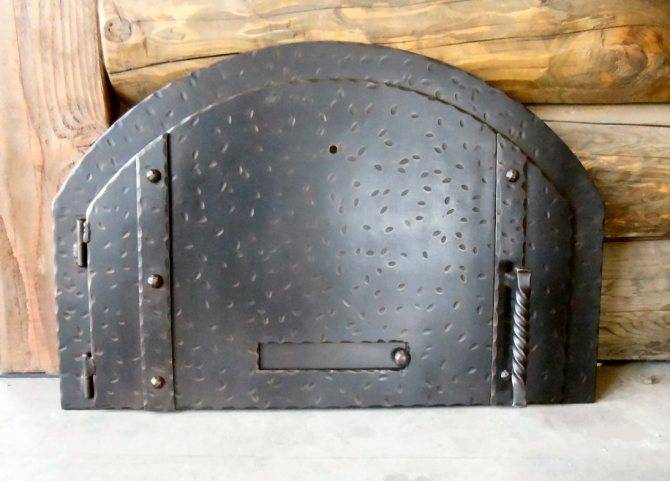

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.
После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.
Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.
Нюансы использования полученного изделия
- Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
- Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
- Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
- При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
- Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.
Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.
Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

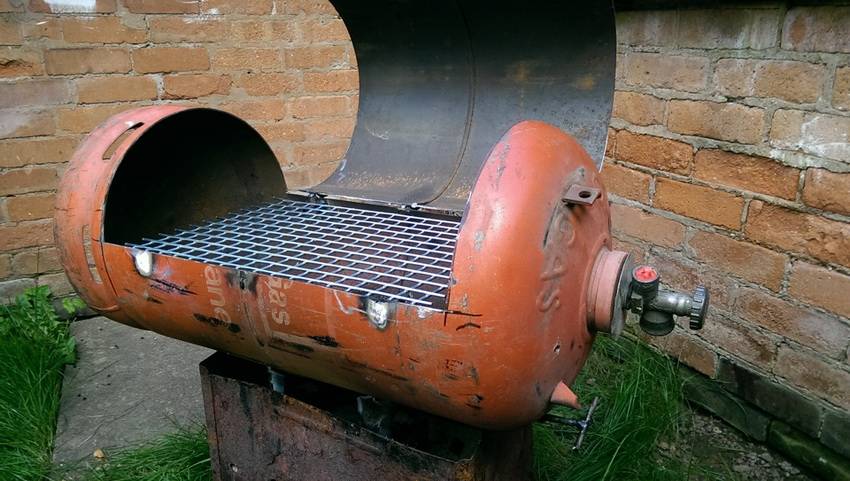

Стадии изготовления мангала из газового баллона
Инструменты подготовлены, баллон безопасен, можно начинать работы.
Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.
1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.
2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.
3. Таким способом из одной тары образуется две составляющие мангала.
4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.
Должно получиться следующее:
После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.
5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.
6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.
7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.
8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.
9. Ручки привариваются, а потом плотно закручиваются.
10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.
11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.
12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.
13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.
14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.
Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.
Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.
Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.
Дополнительные работы
Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.
На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.
Вопрос размещения такого домашнего мангала сводится к таким вариантам:
- Кирпичная беседка.
- Открытая зона.
Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.
О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.
Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.
Технология изготовления мангала
Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.
Чертеж: мангала
Основная работа состоит из трех стадий:
- распиливание баллона,
- приваривание ножек,
- монтаж крышки.
Дополнительный этап — декорирование готового мангала.
Разметка и резка
Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.
По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.
Фото: выпиливаем крышку
Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза
Важно использовать средства индивидуальной защиты — маску, перчатки
После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.
Крышка
На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.
Фото: приварили петли
Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.
Ножки
В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.
Фото: готовые ножки из металлической трубы
Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

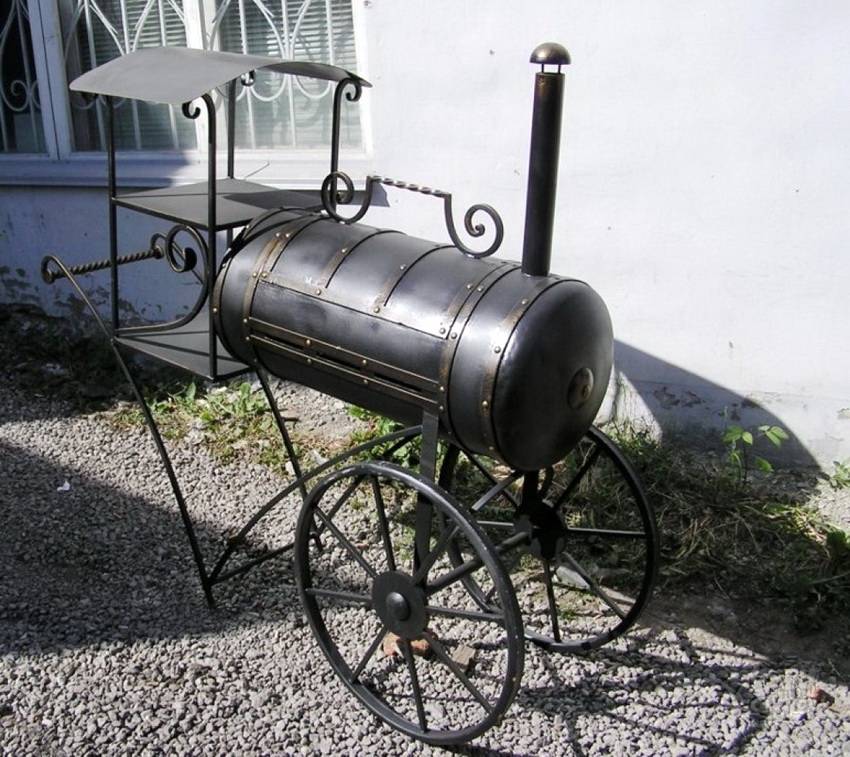

Фото: мангал в виде паровоза
На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.
Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.
Мангал из газового баллона: варианты изготовления конструкции
Из старого газового баллона можно изготовить несколько вариантов мангалов:
- традиционную конструкцию без крышки и с ней;
- барбекю;
- смокер;
- коптильню.
Газовый баллон — идеальная основа для изготовления мангала своими руками
Три последние разновидности отличаются от классического вида мангала. Барбекю представлен простой конструкцией, состоящей из части баллона, внутри которого располагаются сетка для размещения продуктов и зона под угли. Срезанная часть баллона будет выступать в роли крышки и крепиться на петлях.
В коптильне присутствует топка. Чтобы сооружение справилось с поставленной задачей, оно должно быть герметичным. Для этого половина дна изделия удаляется. Из металлических листов изготавливается топка и приваривается к основной конструкции. К ней посредством сварки крепится дымоходная труба, которая способствует отводу дыма из коптильни. После окончания изготовления конструкции ее следует несколько раз протопить дровами и только потом приступать к копчению.
Самым сложным в исполнении и многофункциональным сооружением является смокер, который еще называют паровозом. Для изготовления конструкции понадобится несколько баллонов, каждый из которых будет выполнять свою функцию. Данное приспособление совмещает в себе возможности мангала, барбекю, коптильни и гриля.

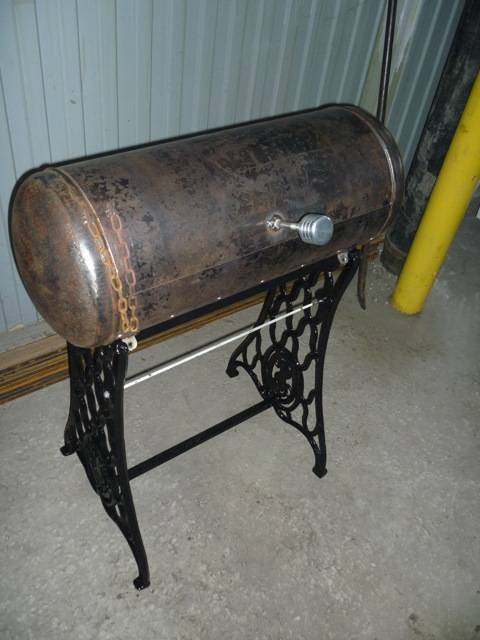

Используя фантазию можно создавать интересные варианты мангалов
