На какие параметры ориентироваться при выборе люка для смотрового колодца

Применение обечаек

Металлические обечайки являются заготовками для изготовления котлов, корпусов ядерных реакторов и прочных корпусов подводных лодок. Оголовок канализационного люка состоит из крышки и обечайки, т.е. той детали, на которую эта крышка устанавливается. Эти элементы, изготовленные из полимербетона, имеют меньший вес чем чугунные и с успехом применяются на частных участках. Они устанавливаются на дренажные и смотровые колодцы, а также скважинные приямки. Размеры такого барабана равны: Ø нар. — 680 мм, Ø внутр. — 630 мм. Вес комплекта составляет около 45 кг.

Обечайки в строительстве

Для того чтобы снять барабаны и не повредить готовое изделие, их делают разъемными и соединяют между собой болтами. Поверхности обечаек, соприкасающиеся с бетоном, обрабатывают специальной эмульсией, чтобы он не прилипал к металлу. Наиболее востребованными являются кольца с размерами Ø внутр. — 1000 мм, Ø нар. — 1160 мм, H — 890 мм. В некоторых случаях изготавливают кольца такого же диаметра, но высотой 400 мм. Их устанавливают сверху, чтобы увеличить высоту колодца в том случае, если над землей получился неполный круг.

При изготовлении струнных музыкальных инструментов посредством обечайки крепятся верхняя и нижняя деки. Здесь она изготавливается из гнутой фанеры и является боковой частью инструмента. Обечайкой называют согнутый в кольцо дранковый или лыковый обод, стенки сита, лукошка, решета.

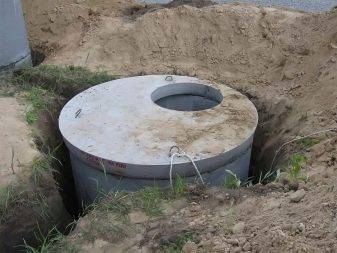

Конструкция колодца

Для сборки резервуаров используются бетонные кольца определенного диаметра. Размеры типовых колодцев под канализацию определяются величиной оборудования и задачами, для выполнения которых строится емкость. Общая конструкция всех сооружений одинакова, заметное отличие встречается только у ливневых резервуаров.

Рабочие емкости канализации, изготовленные из бетона, состоят из нескольких элементов:

• рабочая часть;
• шахта (она же горловина;
• днище;
• люк.

Нижняя часть составлена из днища и эксплуатационных колец. Их количество определяет глубину погружения в грунт. Обычно она превышает уровень промерзания в зимнее время, хотя на ливневых сетях такие значения не нужны. Диаметр канализационного колодца определяется размером и количеством линий, которые входят и выходят из него. Кроме того, большое значение имеет тип колодца, его назначение. Виды резервуаров:

• смотровой;
• поворотный;
• распределительный;
• перепадный;
• гасительный;
• накопительный;
• фильтрационный.

Несмотря на разное назначение, эти узлы имеют практически одинаковую конструкцию. Разница заключается в количестве труб и наличии дополнительной оснастки — гасительных щитов, фильтрационных решеток и другого оборудования.

Горловина канализационного колодца — это участок между обсадным кольцом люка и верхней крышкой рабочей части. Она принимает на себя внешние нагрузки от слоев грунта, вес от проезжающих автомобилей, выдерживает давление почвенных вод. Примечательно, что на участках частных домов горловина и обсадное кольцо часто бывают объединены в один узел. Это допускается, так как больших нагрузок на этот элемент не предвидится.

Назначение смотровых колодцев канализации

Узловой тип смотровой шахты предусмотрен на стыке нескольких трубопроводов. Соединение линии канализации с лотком выполняется плавным закруглением. Колодцы, предназначенные для осмотра на крупных коллекторах, называются соединительными камерами.

Конструкция, о которой идёт речь, монтируется на прямом участке проложенной рабочей сети и выступает в роли пункта осмотра и обслуживания системы. Рабочее расстояние, в первую очередь, определяется диаметром уложенной трубы. Исходя из показателей:

1. до 155 мм – 3500 мм;
2. от 200 мм до 450 мм – 500 м;
3. от 500 мм до 600 мм – 750 м;
4. от 700 мм до 900 мм – 100 м;
5. от 1000 мм до 1400 мм – 150 м;
6. от 1500 мм до 2000 мм – 200 м;
7. более 2000 мм – 250000-300 м.

Смотреть видео

Сантехника. Поворотный колодец

Watch this video on YouTube

Поворотный колодец для канализации монтируют на участках трубопровода с целью изменения направления участка сети. При этом угол поворота должен составлять более 45 (градусов).

Для понижения высокого гидравлического давления  между выводящей и присоединённой трубой рабочий угол должен составлять не менее 90 (градусов). В радиус поворота закладывается от 1 до 5 труб, где лоток имеет плавное искривление. Его назначение: прочистка приёмных труб от возможных засоров.

Габариты колодца

Соблюдение габаритов рабочей камеры имеет большое значение. Минимальная высота составляет 180 см, а диаметр определяется разновидностью трубы. Если толщина трубы составляет 60 см, рабочая камера будет минимум 10 см в диаметре. Если труба 800 мм, минимальный размер рабочей камеры должен оставлять 1500 мм. Размер горловины в таких колодцах зачастую одинаковый и составляет 70 см. Когда диаметр трубы составляет 600 мм, горловина должна быть оборудована так, чтобы туда проходили различные очистительные приспособления.

Через специальный железобетонный блок, либо конусную часть можно подступиться к горловине колодца. На уровне поверхности земли колодец закрывается люком. Монтаж такой крышки обязательно должен выполняться на высоте 7 см от земли при оборудовании колодца в зеленой зоне. При установке данного элемента канализации на какой-либо незастроенной территории люк монтируется на расстоянии 20 см от поверхности.

Расположение очистных колодцев относительно других сооружений

Выбор оптимального места зависит не только от характера внутренних построек, но и от типа канализационного сооружения

Особенно важно правильно расположить объекты, предназначенные для очистки сточных вод, которые условно можно разделить на накопительные (с герметичным дном) и фильтрационные (без дна)

Положение объектов канализации на участке регламентируется СНиП

Минимальное расстояние от дома до канализационного колодца накопительного типа равняется 3 м. Этонеобходимая дистанция, при которой строительство очистного сооружения не окажет разрушительного воздействия на фундамент здания. При этом максимальное расстояние до первого колодца не должно превышать 12 м. Более отдаленное расположение может привести к частому образованию засоров и усложнит обслуживание трубопровода.

Выбирая место для расположения очистного сооружения, следует также учитывать его объем. Если вместительность не превышает 1 м³, тогда объект можно размещать на минимально возможном расстоянии от дома. При увеличении объема желательно пропорционально увеличивать и дистанцию.

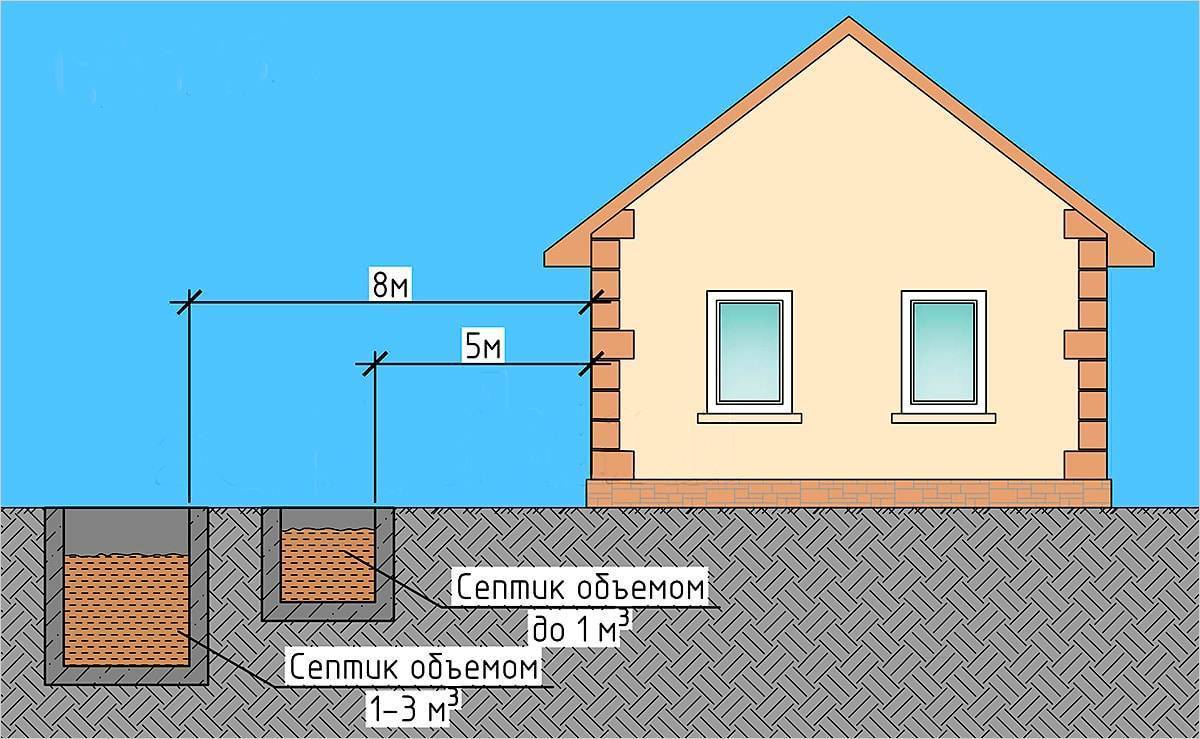

Расположение накопительных септиков относительно жилого дома

Что касается проезжей части и соседского забора, то в этом случае предъявляются такие же требования, как и в отношении жилого здания, – расстояние не менее 3 м. А вот расположение относительно хозяйственных построек имеет не столь жесткие критерии. Здесь главное выдержать дистанцию в 1 м.

Если в очистном сооружении не предусмотрено герметичное дно, то есть стоки после предварительной фильтрации отводятся в грунт, тогда расстояние между канализационным колодцем и зданием необходимо увеличить до 10-12 м. Такое расположение не позволит спровоцировать разрушение фундамента от повышенной влажности грунта.

В случае очистки бытовых стоков, помимо защиты фундаментов зданий,следует придерживаться санитарных норм. Чтобы предотвратить заражение источника питьевой воды, фильтрационный колодец располагается в 50 м от него. До ближайшего водохранилища минимально возможнаядистанция равняется 30 м.

Схема размещения точки отвода сточных вод в грунт

Советы и рекомендации

Процесс устройства смотровых колодцев может показаться схожим со строительством других типов канализационных сооружений. Однако здесь существуют свои специфические черты и нюансы, с которыми следует ознакомиться перед началом работ. А чтобы не ошибиться с выбором изделий и технологий установки, стоит обращаться к подсказкам соответствующих нормативных документов и консультациям у профессионалов. В зависимости от конструкций различают различные типы колодцев, каждый из которых оптимально подходит в том или ином случае. Поэтому на этапе планирования устройства смотровых колодцев, необходимо изучить их классификацию, чтобы определить – какой из видов подойдет лучше или же обратиться за помощью к специалисту.

О том, как сделать монтаж смотрового колодца, смотрите в видео ниже.

Проведение обработки воды

После проведения каких-либо работ внутри колодца или при обнаружении неприятных изменений в качестве воды проводится дезинфекция. Обычно такая процедура осуществляется с помощью раствора хлорной извести 3% концентрации. Такой состав реализуется в готовом виде, но можно приготовить и своими руками.

Приготовление данного антисептика включает такие стадии:

1. Хлорная известь в количестве 300 г заливается небольшим объемом холодной воды до кашеобразной консистенции и тщательно перемешивается с устранением всех комков (комки могут сохранить гипохлориты, хлориды и гидроксид кальция, которые способны ухудшить качество воды).
2. Приготовленная кашица разводится холодной водой в объеме 10 л при перемешивании, после чего отстаивается 2-4 ч в прохладном месте.
3. Используется прозрачная жидкость, которая фильтруется через марлю, сложенную в несколько слоев.

Дезинфекции подвергаются стенки шахты, на которые раствор наносится с помощью пульверизатора. Сама вода тоже подвергается обработке таким составом. Для этого в колодец просто заливается раствор из расчета 10 л смеси на 1 кубометр воды. После обработки устье колодца плотно закрывается крышкой и выдерживается в таком состоянии в течение 22-25 часов. По завершении мероприятия вода полностью откачивается из колодезной шахты.

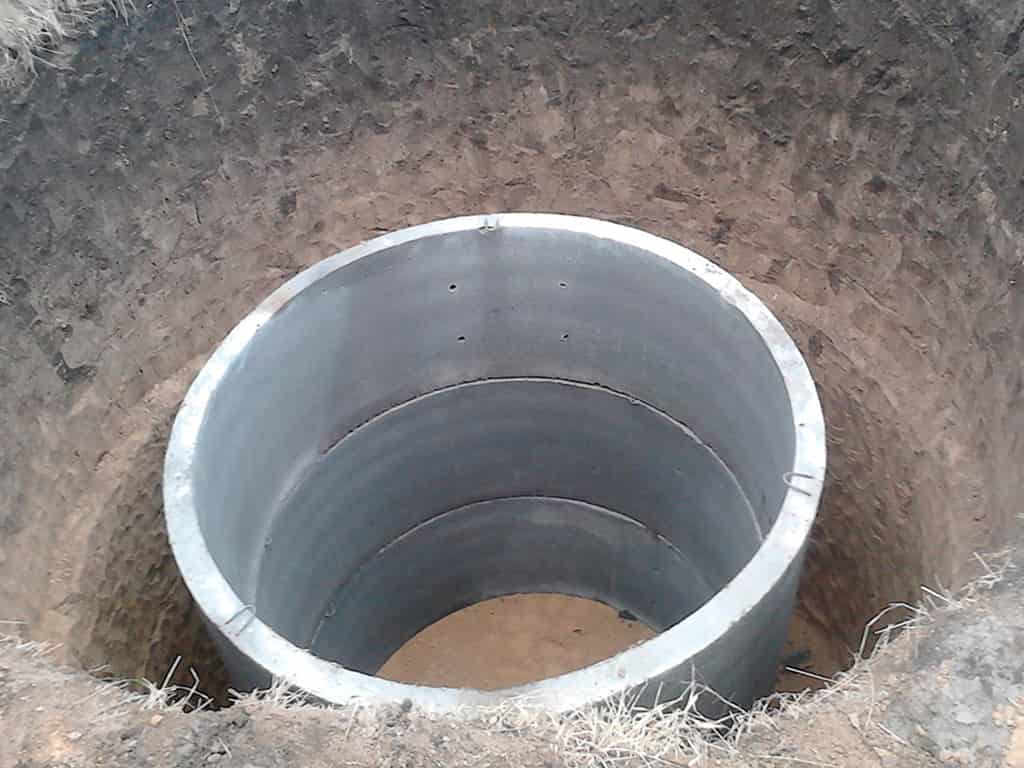

Железобетонные кольца для дренажных колодцев: преимущество материала и его недостатки

Отменные технические характеристики железобетона позволяют сооружать колодцы в любых районах, кроме Крайнего Севера. Достоинства материала такие:

• Возможность установки на большую глубину достигается высокими показателями прочности;
• Стойкость к агрессивному воздействию;
• Быстрый и достаточно простой монтаж (все кольца выпускаются в готовом виде, поэтому потребуется лишь доставка и установка на месте);
• Целостность конструкции, достигаемая отливом в специальной форме;
• Водонепроницаемость, стойкость к движению грунта;
• Долгий срок эксплуатации;
• Возможность заказа конструкций по индивидуальным чертежам.

Изготовление колец из бетона для колодцев производится методом вибропрессования с использованием мелкозернистой бетонной смеси. Армирование стенок арматурными стержнями и проволокой дополняет прочностные качества, придавая при этом известную гибкость.

Недостатки заключаются в следующем:

1. Тяжелый вес, что диктует необходимость использования тяжелой техники для монтажа, а также обустройство подъездных путей;
2. Необходимость тщательной герметизации стыков;
3. Хрупкость.

Зачем нужны доборные кольца

Когда невозможна установка обычных, для колодца используют доборные кольца. Они решают проблемы вызванные с шириной, уклоном или высотой стандартного сквозного. Высота доборного кольца составляет меньше 40 см, поэтому позволяет довести шахту до нужной высоты, если это невозможно с помощью обычного. В специализированной компании можно заказать дополнительные кольца по индивидуальному замеру, чтобы они точно соответствовали возводимой конструкции.

При оформлении колодца большое внимание уделяется декоративной составляющей. Редко владельцы соглашаются, чтобы на участке просто торчал оголовок, закрытый люком. Для таких случаев отливаются верхние кольца с красивым рельефом

Для таких случаев отливаются верхние кольца с красивым рельефом.

Расчет нагрузки на рабочую часть колодца

Схематически колодец — это прямоугольник, имеющий длины сторон, составляющие не больше 2 м.
Сооружение на плане может представлять собой окружность диаметром до 2 м. Колодец должен
иметь глубину около 2,5-3,0 м. Рабочая часть любого фильтрующего сооружения состоит из щебеночного либо гравийного основания, имеющего высоту не менее 200 мм, стен, донного фильтра и специального перекрытия с отверстием, представляющем собой люк.

Конструкция с фильтром предназначается для удаления из канализационной или водопроводной системы части жидкости после ее первоначальной очистки. Объем рабочей камеры должен напрямую зависеть от фильтрующей способности колодца с учетом суточного объема нечистот, поступающих в камеру. Диаметр фильтрующей рабочей части не должен быть больше 2 м, а ее высота предусматривается в пределах 1,0-1,5 м.

Для выявления расчетной фильтрующей поверхности следует увеличить:

• сумму площадей дна и поверхности стенки сооружения на высоту фильтра, если нагрузка на 1 м² поверхности соответствует объему 80 л/сут для песчаных грунтов и 40 л/сут для супесчаных;
• сумму площадей горизонтальной проекции внутреннего фильтра и поверхности внутренних стен рабочей камеры на высоту фильтра.

При определении показателя расчетной фильтрующей поверхности с увеличенной обсыпкой
учитывается ее внешний периметр с учетом коэффициента 0,95. Для определения расчетной фильтрующей поверхности дополнительных трубчатых оросителей следует учесть величину площади горизонтальной проекции их основания из щебня.

Нагрузка на рабочую камеру увеличивается на 10-20% в случаях, если:

• требуется обустройство фильтрующих сооружений на местах со средне- и крупнозернистыми песками;
• расстояние между днищем колодца и уровнем подземных вод больше 2 м;
• величина удельного водоотведения свыше 150 л/чел*сут и средней температуре сточных вод в зимний период более 10°С.

Чтобы повысить производительность сооружений фильтрующего типа, можно создать дополнительную буферную емкость колодца либо увеличивать параметры ширины и высоты щебеночного основания.
С этой целью допускается дополнительное обустройство трубчатых оросителей радиального типа, длина которых не более 10 м. Они должны присоединяться к колодцу на 200-300 мм ниже уровня
трубопровода для подведения сточных вод.

Разновидности смотровых колодцев

Соответственно конкретному предназначению различают такие виды смотровых колодцев:

• Линейный. Оборудуются только на прямых участках. Расстояние между ними определяется диаметром труб;
• Поворотный. Соответствуют форме канализации, имеют незначительный уровень искривления не более трех диаметров установленной трубы;
• Узловой. Устанавливается в местах соединения двух и более водопроводных магистралей. В крупногабаритных системах такие колодцы называют еще соединительными отсеками;
• Контрольные колодцы устанавливаются за границами красной линии строительного объекта со стороны сооружения. Такие приспособления нужны для обеспечения контроля наружной части канализационной системы;
• Промывной колодец способствует удалению накопившихся осадков.
• Колодец с большим люком и горловиной. Дистанция между колодцами одной системы должна соответствовать минимум 50 метрам.

Для изготовления таких колодцев могут применяться разные материалы.

Предназначение смотровых колодцев

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

• Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности;
• Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами;
• Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец;
• Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары;
• Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации;
• В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины;
• Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.

Это основные причины, по которым оборудуются колодцы.

7Методы контроля

7.1 Размеры люков смотровых колодцев,дождеприемников и ремонтных вставок проверяют универсальными или специальнымиинструментами, а также шаблонами.

7.2 Контроль внешнего видалюков, дождеприемников и ремонтных вставок проводят внешним осмотром.

7.3 Массу крышек люков, корпусови других деталей определяют взвешиванием на весах с погрешностью не более 0,5кг.

7.4 Допуск плоскостностикрышки люка или решетки дождеприемника определяется на поверочной плите спомощью набора щупов.

7.5 Испытание намеханическую прочность проводят на прессе, обеспечивающем необходимое усилие.Пресс должен быть оборудован стальным пуансоном. Размеры пуансона приведены в приложении В.

Для испытаний люк илидождеприемник устанавливают на станине пресса, при этом их опорные поверхностидолжны прилегать к станине по всей опорной поверхности.

Нагрузка на крышку люка илирешетку дождеприемника должна прилагаться точно в середине через мягкуюпрокладку толщиной не менее 3 мм. Усилие пресса равномерно увеличивают соскоростью до 5 кН/с до достижения номинальной нагрузки. Испытательную нагрузкувыдерживают в течение не менее 30 с.

Люк или дождеприемниксчитают выдержавшим испытание, если при этом не будут обнаружены разрушения(трещины, отколы).

Группы колодцев

Колодцы канализация можно разделить на несколько групп. Они определяют их конструкцию и особенности. Все можно без проблем изготовить своими руками. Здесь должны делать выбор вы самостоятельно При строительстве частного дома приходится сталкиваться с массой тонкостей и нюансов. Одним важным моментом является сооружение канализационного колодца. Для того чтобы иметь представление об этой системе, есть небольшое пояснение. Правильно проведенная канализация будет работать долго и не доставлять хлопот, если ее чистить своевременно. Существует несколько видов.

Накопительный колодец

Эта конструкция выступает самой большой в данном ряду:

Схема установки накопительного колодца

• Весь шлак из дома по трубам поступает в эту часть канализационной системы.
• Размеры рассчитываются исходя из количества людей, проживающих в доме, а также объемами расходуемой воды. Предназначается он для разделения на более жидкую и плотную фракции всего содержимого. При этом жидкая часть проходит в фильтрующий отдел, а плотная оседает на дно колодца.

Безусловно, можно использовать аналог — пластмассовый септик, который достаточно просто монтируется, обладает более легким весом и может устанавливаться без особых навыков. Для избежания неприятного запаха от утечек необходимо соблюдать герметичность, а это значит, что щели и зазоры должны быть ликвидированы.

Фильтрующий отдел

Предназначен для удаления воды, которая поступает в грунт, из жидкой массы:

• Объем этого отдела меньше, чем накопительный. Оба колодца не требуют частой очистки, так как фильтрация стоков через дно (естественная фильтрация) утилизирует жидкую часть. Соответственно, это экономически выгодно, так как затраты на использование канализации уменьшаются;
• Кольца (см. Кольца для колодца: виды и функциональные особенности) фильтрующего отдела обычно также изготавливаются из железобетона. Однако, отличие от накопительного заключается в меньшем диаметре колец и отсутствии дна. Фильтрующую функцию выполняют крупнозернистый песок или щебень.

Смотровой колодец

Само название говорит о назначении. С помощью его можно определить необходимость в чистке:

• Установка обычно производится с интервалом 15 метров;
• Особенность заключается в расположении первого сооружения. Он должен быть установлен вблизи дома, но не менее 3 и не более 12 метров от него;
• Также в первую емкость устанавливается обратный клапан, препятствующий в случае засора обратной подачи стоков. Если отходов накопилось много, то через эти колодцы производится очистка;
• Следить за состоянием канализационной системы нужно регулярно, чтобы избежать засора, который ликвидировать будет сложнее.

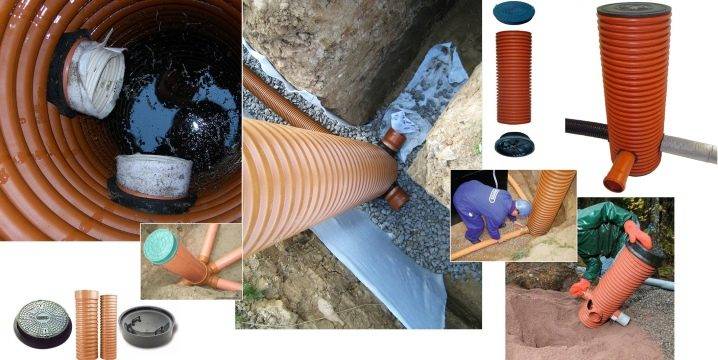

Аналогичные смотровые кольца могут быть из железобетона и пластика. Что касается последнего, то они нашли применение при помощи монтирования их в грунт и соединяя таким образом другие части канализационного трубопровода. Иногда трубы большего диаметра, приспособленные умельцами, отлично выполняют возложенные функции.

Поворотный колодец

Устанавливается при отсутствии прямолинейного канализационного трубопровода в местах ответвлений.

Установка поворотного колодца

Итак:

• Он может использоваться для чистки участка трубы, но прямое назначение все же заключается в проведении ответвления до накопительного септика. Материалом изготовления колец также может быть пластик, железобетон или применение готового варианта;
• Установка делается в местах изменения направления ведения трассы;
• Основное назначение – это размыв осадков. Они образуются в результате при малом движении сточных вод. Это довольно актуально в частном секторе;
• Форма для изготовления может применяться как и круглая, так и прямоугольная. В последнее время все большей популярностью пользуются изготовленные из полимеров.

Перепадный колодец

При невозможности прямолинейного канализационного трубопровода с необходимым углом наклона используется перепадное сооружение:

Схема перепадного колодца

• Оно предназначается при неровном рельефе и суть его заключается в том, что входная труба размещается значительно выше выходной;
• Главный элемент — опуск — служит соединением верхней части (входной трубы) и нижнему отводу, который располагается под углом 45 градусов к вертикальному опуску;
• К колодезной стенке крепление происходит путем присоединения хомутами. Он может служить поворотным и смотровым аналогом и его можно почистить. Это обусловлено временно закрывающимся тройником, который крепится к входному патрубку.

Кирпич

Рассмотрим, как построить канализационный колодец из кирпича. Лучше использовать глиняный кирпич, который не пропускает влагу
.

Но подойдет и обычный красный либо силикатный. Кладку достаточно производить в полкирпича. Форма колодца рекомендуется круглая для простоты ассенизации, хотя подойдет и квадратная/прямоугольная.

Строительство канализационных колодцев из кирпича потребует.

Итак:

1. Кирпич.
2. Плита перекрытия.
3. Цемент, песок.
4. Жирная глина, битум.
5. Щебень.
6. Вентиляционная труба.

Заливаем фундамент. Состав: песок 2 части, гравий 1 часть, цемент 1 часть. Высота фундамента зависит от массы кирпичной кладки. Обычно, достаточно 20 см. Можно дополнительно армировать фундамент. После заливки фундамента дайте ему затвердеть в течение 7 дней. Один раз в день поливайте его водой.

Выкладываем кирпич. Штукатурим дно и стенки. Железним. Покрываем 1-2 слоями битума. Устанавливаем перекрытие. Это либо ж/б плита, либо деревянный просмоленный щит.

Устанавливаем люк, вентиляционную трубу. Готово. Вам остается только обеспечить своевременное обслуживание канализационных колодцев.

3 Определения

В настоящем стандарте
применяют следующие термины с соответствующими определениями.

Смотровой колодец – конструкция в виде камеры
или шахты для доступа в каналы с подземными коммуникациями

Ливнесточный (дождеприемный)
колодец –
камера или шахта для принятия поверхностных сточных вод и атмосферных осадков в
ливневую канализационную систему

Люк смотрового колодца – верхняя часть перекрытия
смотрового колодца, устанавливаемая на опорную часть камеры или шахты и
состоящая из корпуса и крышки

Дождеприемник ливнесточного
колодца –
верхняя часть перекрытия ливнесточного колодца, состоящая из корпуса и решетки

Вентиляционное отверстие – отверстие в крышке люка
смотрового колодца, предназначенное для вентиляции камеры, шахты или подземных
каналов

Полное открытие люка – диаметр круга, который
может быть вписан в проем корпуса люка или дождеприемника

Назначение и маркировка

Смотровые колодцы устанавливаются на самых разных инженерных сетях, расположенных под землей – газовых, тепловых, канализационных, водопроводных, кабельных, телефонных. Все они нуждаются в защите от попадания внутрь грязи, дождевой и талой воды, несанкционированного проникновения к расположенному в них оборудованию.
Для этого, а также для обеспечения безопасности транспорта и пешеходов, колодцы закрываются люками. Люки смотровых колодцев конструктивно состоят из основы и крышки.Выбирая люк, необходимо ориентироваться на предельную нагрузку, на которую он рассчитан – она разная для проезжей части дорог, тротуаров, пешеходных дорожек и других зон. А также на маркировку, отлитую на крышке и указывающую на её предназначение.Приведем здесь эти обозначения:

• К – производственная и бытовая канализация;
• В – водопроводная сеть;
• Г – пожарный гидрант;
• Д – дождевая канализация;
• ГС – газопровод;
• ТС – тепловые сети;
• ГТС – городские телефонные сети.

Люк для дождеприемной ливневой канализации

Немаловажное значение имеет и материал, использованный для производства изделия. Остановимся на этом вопросе подробнее

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

Смотровой колодец – конструкция в виде камеры или шахты для доступа в каналы с подземными коммуникациями

Ливнесточный (дождеприемный) колодец – камера или шахта для принятия поверхностных сточных вод и атмосферных осадков в ливневую канализационную систему

Люк смотрового колодца – верхняя часть перекрытия смотрового колодца, устанавливаемая на опорную часть камеры или шахты и состоящая из корпуса и крышки

Дождеприемник ливнесточного колодца – верхняя часть перекрытия ливнесточного колодца, состоящая из корпуса и решетки

Вентиляционное отверстие – отверстие в крышке люка смотрового колодца, предназначенное для вентиляции камеры, шахты или подземных каналов

Полное открытие люка – диаметр круга, который может быть вписан в проем корпуса люка или дождеприемника

1 Виды и устройство водопроводных колодцев, цены на них

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

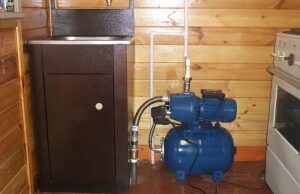

Для того чтобы обеспечить водопровод из колодца в дом, необходимо знать о всех существующих на сегодня разновидностях колодцев, среди которых, основная классификация: трубчатые, шахтные.

Первый вид колодцев зачастую называют колонками. Такие устройства более доступны, как правило имеет ниже себестоимость. Их установка потребует наличия специального, узконаправленного оборудования, в виде бура, либо буровой установки.

Трубчатые водопроводные колодцы рассчитаны на грунтовые пласты, которые расположены на небольшой глубине. Сам монтаж как правило, занимает несколько дней. Небольшой диаметр водопроводного колодца такого типа обусловливает использование ручных насосов.

Все вышеуказанные факторы способствуют тому, что такие устройства используются в сельской местности, либо в городе, как источник питьевой (или технической, в зависимости от почвы и глубины) воды.

Пластиковый колодец

Шахтные колодцы – более интересны для нас. Их мы и рассмотрим подробней. Из самого названия понятно, какую форму имеют такие устройства. Именно шахтные колодцы наиболее привычные для нас.

Их установка возможно как с помощью самого элементарного инструмента, так и более современных приспособлений, и специальных установок.

Такие колодцы, в свою очередь могут быть классифицированы в зависимости от того, из какого материала производятся кольца водопроводных колодцев:

1. Пластиковые колодцы для водопровода. Такие устройства наиболее современное решение. Конструкция водопроводного колодца из пластика представлена цельной конструкцией, из шахты, с толстыми, гофрированными стенками. Колодцы из пластика имеют ряд преимуществ, среди которых: скорость и простота установки, а так же универсальность, которая позволяет использовать их практически в любом месте. Утепление колодца водопровода из пластика – необходимость. Это связано с тем, что пластик плохо изолирует источник воды, от низких температур;
2. Железобетонные водопроводные колодцы. Шахтные устройства водообеспечения, выполнены из армированного бетона – более привичны для нашего рынка. Железобетонные колодцы надежное и проверенное временем решение. Оно подходит как для организации водообеспечения на частном участке, так и в централизированном порядке для многоквартирных домов. Конструкция таких колодцев представлена бетонными кольцами, которые соединяются между собой;
3. Кирпичные водопроводные колодцы тп. Монтаж кирпичного колодца водопроводного занимает на порядок больше времени, так как конструкция состоит не из отдельных готовых элементов, а монтируется, как и обычная кирпичная кладка при строительстве дома. Основное преимущество такого колодца – экологичность. Ведь кирпич производится из глины, тогда как бетон и пластик со временем могут стать токсичными.

Схема монтажа подключения колодца

В зависимости от компоновки конструкции колодца, существуют:

1. Прямоугольные водопроводные колодцы. Такая форма наиболее характерна для кирпичных сооружений. С одной стороны, она более надежная, но с другой требует наличия больше места (как для гидроизоляции, так и исходя из особенностей самой компоновки);
2. Круглые водопроводные колодцы. Наиболее традиционная форма, она характерна как для классических бетонных колодцев, так и для более современных пластиковых аналогов.

Конструкция водопроводного колодца состоит из:

• Непосредственно шахты колодца, выполненной в форме прямоугольника, либо круга;
• Люк водопроводного колодца (устройство, которое обязательно должно быть установлено согласно СНиП). Данное устройство защищает колодец как от осадков, так и от механического воздействия различных факторов;
• Трубопровод для соединения колодца с непосредственной системой водоснабжения;
• Вентили для подачи/прекращения подачи воды.

Назначение подземных смотровых камер

На более ответственных участках канализационной сети устраивают смотровые камеры. Делается это, как правило, на довольно-таки продолжительных участках, имеющих большое количество узлов, пересечений, поворотов, а также уровневые перепады. При помощи точек контроля можно осуществлять проверки работоспособности трубопровода, лежащего на глубинах до двух метров и в случае обнаружения неисправностей своевременно осуществлять ремонтные работы. Запорно-регулирующая арматура, входящая в состав смотровых камер, расположена на виду, поэтому отследить и заменить элементы конструкции, отслужившие свое, не составит труда.

В наше время существуют множество документов, нормирующих строительство подобных объектов, а их особенности отражаются в документах, имеющих тип СНиП или ГОСТ. Требования, изложенные в них, продиктованы опытом предыдущих поколений со времен появления первых коммуникационных систем для перемещения воды. В качестве примера регулирования строительства нормативной базой можно привести пункт 2.04.03-85 (СНИП) под названием «Канализация. Наружные сети и сооружения», который содержит правила построения смотровых колодцев. Кабельный переходной смотровой колодец для водопровода и канализации можно сделать своими руками и самостоятельно проводить осмотр состояния систем. Можно выбрать типовой проект, который состоит из определенной схемы. А также необходимо обозначить такие параметры, как высота, водопроводные размеры и расстояние двустенных конструкций.

Какими могут быть колодцы

На данный момент есть три типа колодцев, которые используются на загородных участках:

• Водонапорные.
• Смотровые.
• Канализационные.

Функции водонапорных колодцев

Основной функцией такой конструкции является обеспечение водой жилого дома. может быть разной, так как водоносный слой на каждой местности находится по-разному.Как правило, колодцы с подачей воды шахтные и для их обустройства внутри применяются различные материалы:

• Древесина, которой выкладывается по всему периметру внутренние стены конструкции.
• Камень (кирпич или природный агломерат), который используется аналогичным образом.
• Кольца. Тут выбор такого материала для обустройства довольно широк.
