Изоляционные работы и финишная отделка
В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.
Прибивание обрешетки
Крепление обрешетки на ломаной крыше
Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.
Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.
Ломаная мансардная крыша
Утепление крыши
Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.
В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.
Укладка кровли на мансардную крышу
В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.
Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.
Ломаная крыша
Удачной работы!
Монтаж конструкции
Предварительно изготовленный расчет стропильной системы позволит быстро и надежно соорудить всю конструкцию поэтапно.
Как и при сооружении односкатной крыши, сперва необходимо закрепить на верхнем обвязочном брусе мауэрлат. После устанавливают стропильные ноги в соответствии с изготовленным проектом. Для этого предварительно вырезают шаблоны, которые позволяют беспрепятственно соединить мауэрлат и деревянные стропила. Существует несколько способов этого соединения. В проектной документации выбранный вариант должен быть прописан.
После выставляют вертикальные стойки. Их надежно закрепляют на балках перекрытия. Именно они выступают в роли каркаса стен будущей мансарды.
Прогонами необходимо связать вверху стойки. Они необходимы для затяжки верхних стропильных элементов и потолочных балок мансардной крыши.
Жесткость последним придаст дополнительная фиксация на балках. Висячие стропильные ноги соединяют с затяжками, которые являются балками мансардной крыши.
Крайние стропила, размещенные с торцов дома, должны дополнительно быть укомплектованы каркасами, для размещения дверных проемов, фронтов, окон.
Нагрузка веса кровельной конструкции
Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.
Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.
Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.
Обработка материалов
Повышенная влажность может быстро свести функционал крыши на ноль. Из-за нее в скором времени древесина начинает быстро гнить. В некоторых случаях в структуре кровли могут завестись паразиты. Поэтому необходимо обработать все поверхности антисептическим средством.
Для того, чтобы обезопасить постройку от пожара, желательно обработать все антипиренами.
Конек крыши — назначение, виды, особенности монтажа и описание постройки элемента крыши (95 фото)
Система крыши — виды, формы, конструкции и варианты устройства. Проектирование и монтаж крыши (видео и 110 фото)
- Как выбрать брус для мауэрлата — размеры бруса, толщина, сечение
Обработка проводится в защитной маске в хорошо проветриваемом помещении. Необходимо нанести средства минимум в два слоя.
Если последним слоем будет укладываться мягкая черепица, желательно покрыть смолой внешнюю поверхность. Если используется металлопрофильный лист, этот пункт отпадает.
Масса кровли
Этот показатель представляет собой сумму масс различных элементов крыши. К ним относятся стропильные ноги, обрешетка, материал утеплителя, кровельное покрытие. Масса этих элементов влияет на прочность конструкции. В соответствии с массой кровли выбираются материалы для стропильной системы.
В специальных таблицах указывается усредненное значение веса различных покрытий. Если для обшивки кровли используются рельефные материалы, расчетную массу снега следует увеличить на 10%. Следует помнить, что в углублениях крыши твердые осадки могут лежать довольно долго.
Чтобы делать предварительные расчеты, пользуются усредненными показателями:
- деревянная обрешетка имеет массу от 10 до 12 кг/кв. м;
- наслонные стропильные ноги с прогоном весят до 10 кг/кв. м;
- висячие ноги стропильных ферм обладают массой до 15 кг/кв. м.
При расчете массы кровли особое внимание уделяется весу кровельного материала.
Виды кровель
Подумать о том, каким будет мансардный этаж стоит еще на стадии проектирования самого здания. Прежде всего, конечно же, следует выбрать тип самой кровли. Для обустройства жилого помещения неплохо подойдет как односкатная, так и двухскатная или четырехскатная крыша. При этом она может быть или обычной или ломаной:
Давайте рассмотрим характеристики основных видов мансард.
Односкатные крыши
Преимуществом односкатных кровель считается то, что в помещении под ними всегда имеется хотя бы одна вертикальная стена без «глухих» углов. Однако под такой крышей в большинстве случаев можно устроить только маленькую комнату.
Комната под односкатной кровлей может быть достаточно удобной
Двухскатные крыши
Рассматривая вопрос о том, какие бывают мансарды, нельзя не упомянуть об обычных двухскатных кровлях, ведь подобная конструкция встречается в загородных домах чаще всего. Проект мансардного этажа под такой крышей также может предусматривать только небольшое помещение.
Планировка мансардного этажа. Фото жилого помещения под двухскатной крышей На заметку: Наиболее удобной для устройства мансардного этажа считается ломаная разновидность двухскатной кровли.
Четырехскатные кровли
Такие виды мансардных этажей могут иметь разную конструкцию. Конфигурация всех разновидностей четырехскатных крыш достаточно сложна, но под устройство жилого этажа они подходят просто идеально.
Планировка мансарды. Фото вальмовой крыши
Многощипцовые кровли
Многощипцовая кровля – конструкция очень сложная. Проектирование мансарды в этом случае – также процедура не простая. Однако помещение под такой крышей будет иметь нестандартную планировку, что предоставляет широкий простор для реализации самых оригинальных дизайнерских идей.
Так какую же кровлю выбрать?
Как вы уже могли заметить, наиболее подходящими для устройства жилого помещения можно считать ломаные разновидности кровли. В том же случае, если проект дома предусматривает устройство односкатной или обычной двускатной крыши приходится выбирать между такими параметрами, как высота мансардного этажа и его полезная площадь. Чем меньше угол наклона, тем ниже будут стены при той же площади.
Мансарда своими руками. Схема наглядно показывает зависимость высоты комнаты от угла наклона скатов
Что умеет наша онлайн программа расчета крыш?
- Редактирование ската – как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
- Редактирование вырезов на скате – как из готовых шаблонов, так и (как в скатах) – свободное рисование для расчета фасада или кровли
- Расчет раскладки материала с учетом заданных параметров и схемы скатов
- Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
- Ведение и расчет всей кровли (проекта)
- Формирование итогового отчета по метериалам и раскладки материала по всем скатам
- Предоставление доступа как другим сотрудникам компании, так и третьим лицам
Настил кровли
Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.
Настил металлочерепицы
- Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
- Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.
Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.
Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.
Общие сведения по результатам расчетов
- Угол наклона боковых стропил
– Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала. - Угол наклона коньковых стропил
– Угол наклона верхнего (пологого, конькового ската), висячих стропил. - Площадь поверхности крыши
– Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала - Количество рубероида
– Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста. - Площадь мансардного этажа
– Площадь мансарды без учета площади под боковыми скатами. - Длина боковых стропил
– Длина стропила бокового ската, наслонных стропил. - Длина коньковых стропил
-Длина стропила конькового ската, висячих стропил. - Рекомендуемое сечение стропил
– Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона. - Количество и объем стропил
– Общее количество и объем стропил при заданном шаге на всю стропильную систему. - Количество рядов обрешетки
– Общее количество рядов обрешетки по заданным размерам на всю кровлю - Равномерное расстояние между досками обрешетки
– Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки. - Количество и объем досок обрешетки
– Общее количество и объем досок для обустройства обрешетки всей кровли.
Настилание кровли
Последовательность действий в кровельных работах напрямую зависит от выбора настилаемого материала. Ниже рассмотрен вариант с металлочерепицей, т.к. она среди частников-строителей наиболее применима.
Видео описание
Подробно о монтаже металлопрофильного покрытия и некоторых его особенностях рассказано в этом видео:
Потребуется наличие мелкого инструмента, мощного шуруповерта, болгарки, оцинкованных саморезов, имеющих каучуковую головку. Начать следует с раскроя листовой металлочерепицы, а уже затем монтировать от конька вниз.
Помимо кровельных работ ломаная крыша оснащается и иными частями, такими как коньковая доска и снегозадержатель.
Нахлест конька на оба ската металлочерепицы должен составить минимум 10 см.
Основным назначением снегозадержателей является предотвращение схода снега. По сути это маленький карниз, который закрепляется ниже уровня скатов саморезами так, чтобы он был способен выдерживать большие нагрузки во время сильных снегопадов.
Внешний вид готовой ломаной крыши, покрытой металлочерепицейИсточник 1000dosok.info
Коротко о главном
Процесс создания ломаной крыши достаточно прост при наличии определенных навыков и знаний. Также потребуется запастись достаточным количеством необходимых строительных материалов и соответствующим инструментом. Без их наличия и при отсутствии элементарного понимания в строительном деле лучше обратиться за помощью к специалистам. В ином случае делается чертеж будущей крыши, где учитывается высота будущей мансарды, разновидности кровельного и утеплительного материалов. И проводятся непосредственно строительные работы – начиная с монтажа мауэрлата, затем системы стропил, теплоизолирования, обустройства фронтонов, обрешетки, настила кровли и заканчивается все обустройством конька и снегозадержателей.
Укладка мауэрлата мансарды своими руками
Изготовление мансардной крыши предполагает обязательную укладку мауэрлата, выполненного из балок сечением 100х100 мм или 150х150 мм. Он располагается в торцевой части боковых внешних стен. Мауэрлат предназначен для равномерного распределения и переноса на фундамент массы кровельного каркаса, а также предотвращения опрокидывание скатов. Перед укладкой балки мауэрлата верхнюю часть стены покрывают слоем гидроизоляции. Для этого можно использовать специальную пленку или рубероид.
Монтаж производится на металлические шпильки, заранее вмонтированные в бетонную стяжку. Если приходится переделывать крышу, то для фиксации мауэрлата можно использовать анкерные болты, углубив их в стену на 15-17 см. В зданиях из бруса или бревен в качестве крепежа используются нагели.
Настил кровли
Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.
Настил металлочерепицы
- Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
- Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.
Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.
Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.
Возведение крыши
Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.
Закладывание основы
Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену.
Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.
Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.
Крепление стоек
Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.
Укладка прогона
Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой.
Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см. Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.
Монтаж стропил
Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.
Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом.
Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.
Завершающие работы
Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать. Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз. Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек. В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.
https://youtube.com/watch?v=nENtDpL0m5E
Составные части крыши
Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.
Несущий каркас крыши состоит из стропильной системы, которая включает элементы:
- Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.
Крепление мауэрлата
Мауэрлат
Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.
Крепление стропильной ноги к мауэрлету.
Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.
По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.
Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

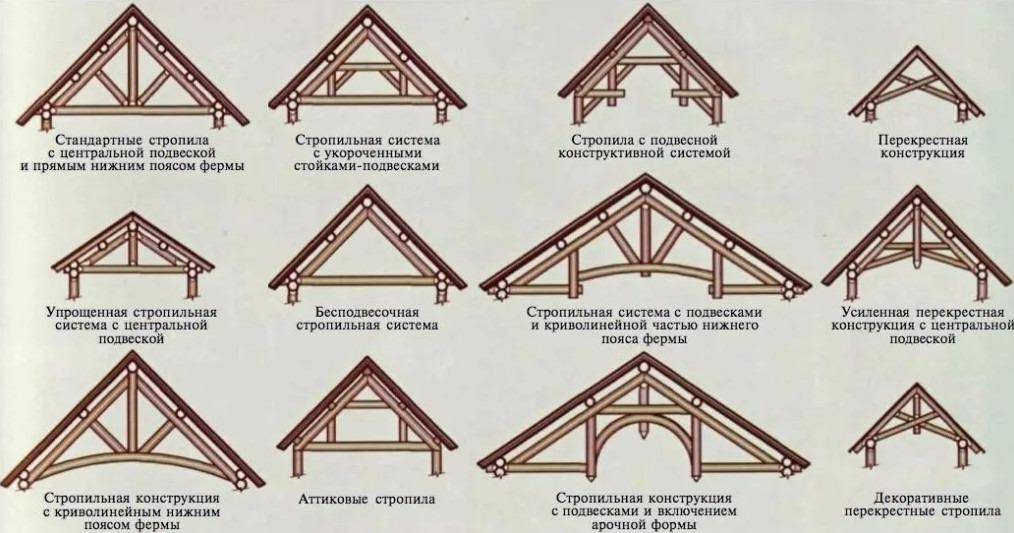

Схемы стропильной системы двухскатной крыши.

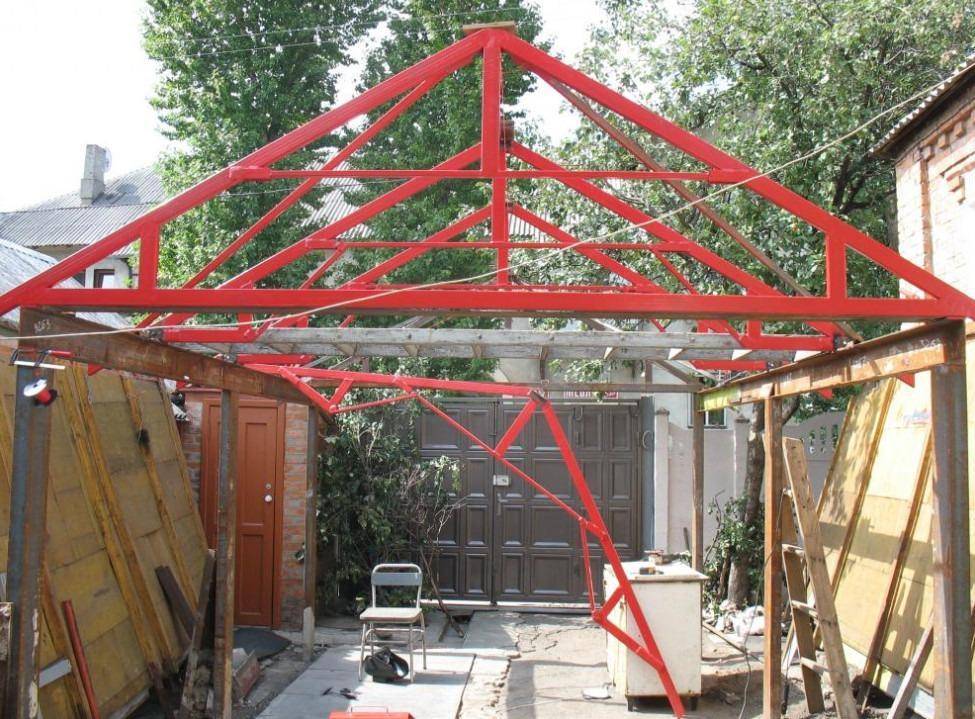

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.
Сечения стандартных несущих элементов составляют:
- мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
- стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
- стойки — 100х100 мм;
- доски обрешетки — толщина 25 мм.
При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.
Помимо несущего каркаса и покрытия крыша содержит элементы:
- свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
- ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.
С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.
Общие сведения по результатам расчетов
- Угол наклона боковых стропил
– Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала. - Угол наклона вальмовых стропил
– Угол наклона крыши со стороны вальмового ската. - Площадь поверхности крыши
– Общая площадь кровли с учетом свесов. - Примерный вес кровельного материала
– Нагрузка на стропильную систему крыши от кровельного материала. - Количество рубероида
– Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста. - Длина боковых стропил
– Длина стропильной ноги с боковой стороны строения и с учетом свеса. - Длина вальмовых стропил
– Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса. - Длина диагональных (накосных) стропил
– Длина так называемых ребер в количестве 4 штук. - Рекомендуемое сечение стропил
– Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру. - Количество боковых и вальмовых стропил
– Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук. - Объем бруса для стропил
– Объем материала для стропильной системы в кубометрах. - Примерный вес стропил
– Общая нагрузка от стропильной системы. - Количество рядов обрешетки
– Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.
Мансардные окна
При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.
Устройство мансардных окон в крыше
Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.
Плюсы наклонного мансардного окна:
- большее количество света, не такие резкие границы света и тени;
- поверхность крыши остается ровной, не усложняется ее рельеф;
- относительно легкая установка.
При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.
Чем круче наклон относительно пола, тем меньше должна быть высота окна
Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.
Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.
Два окна рядом смотрятся ничуть не хуже, чем одно широкое
При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.
Устройство вертикального окна-дормера в мансардной крыше
Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.
Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.
Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.
Об устройстве двухскатной крыши читайте тут.
Дом с двускатной крышей: преимущества
Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.
Среди преимуществ можно отметить:
- достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
- легкую и простую конструкцию;
- хорошо вентилируемыйчердак;
- уклон скатов, мешающий скоплению осадков.
Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.
Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.
Тонкости проектирования вентиляции на чердаке
Прежде чем приступать к монтажу аэраторов или вытяжных механизмов в чердачном помещении, следует все просчитать и выбрать наиболее подходящий вариант. Для этого нужно учитывать площадь помещения и его предназначение. Ведь, если здесь, к примеру, предстоит делать ванную комнату, то без вытяжных вентиляторов точно не обойтись.
Проект: когда его стоит создавать
Один из самых важных моментов обустройства вентиляции – проектирование. Оно должно происходить еще на этапе строительства. В противном случае все выйдет дороже – придется нанимать еще одну бригаду или самому вникать во все тонкости процесса.
Если же все строительные работы уже окончены, а вентиляции нет, то нельзя все так оставлять. Обязательно следует позаботиться о ее создании – сейчас это все равно обойдется дешевле, чем через 2-3 года, когда мансардой невозможно будет пользоваться. Причем, первые признаки появятся уже спустя 6-8 месяцев после начала эксплуатации помещения.
Вход в мансарду может располагаться как внутри дома, так и снаружи. Но этот факт совершенно не влияет на потребность обустроить вентиляционную систему. Это не тот процесс, на котором нужно экономить. Тем более, что при разумном подходе все обойдется во много раз дешевле покупки новых материалов для ремонта кровли.
Как правильно спроектировать вентиляцию
Задумавшись о преобразовании чердачного помещения, сразу же нужно обдумать систему его вентилирования, подобрать наиболее оптимальный вариант и разработать конкретный проект.
При проектировании подкровельной вентиляции нужно учесть предназначение будущего помещения и его площадь. Следует помнить, что это нужно не только комнате, но и подкровельным материалам
Поэтому важно правильно укладывать все слои кровли, выполняя рекомендации, приведенные производителем тех или иных материалов кровельного «пирога»
Первым делом предусматривают варианты притока свежего воздуха. Для этого крайне важна правильная конструкция крыши, чтобы можно было сделать один вентиляционный зазор, обеспечиваемый контробрешеткой. Его суммарная величина должна составлять 1/100 от площади кровли. Для формирования зазора используется брусок со сторонами 30, 40, 50 мм.
Иногда контробрешетку делают не сплошной, а с разрывами — в форме отдельных отрезков. Она сооружается от карнизного свеса до конька с целью более эффективного омовения элементов системы воздушными потоками. Для оптимизации «проветривания» выполненной из древесины каркасной системы крыши в боковой части стропилин дополнительно высверливаются отверстия O по 2 — 2,5 см через. Сверление производится через 30 — 50 см.
Еще один элемент, обеспечивающий постоянный приток свежего воздуха – софиты под карнизным свесом. Здесь особенность – диффузионная пленка или микроперфорированная пленка не доводится до края карниза. Она должна сразу же обрываться за стеной, чтобы поток свежего воздуха спокойно проникал.
Еще один метод для притока – зазор по всей плоскости крыши между гидроизоляцией и самим покрытием. Высота продуха может быть от 3 до 5 см, размер отверстия должен быть равным на входе, выходе и всем протяжении этого вентиляционного канала. Указанные правила принято соблюдать при сооружении утепленных кровельных систем и крыш без утеплителя.
Когда с проектированием притока удалось определиться, начинают разрабатывать наиболее подходящий вариант удаления воздуха. Чаще всего используют:
- в верхней части крыши – вентканалы, точечные аэраторы, аэрационные турбины, которые работают от наименьшего порыва ветра;
- в гидроизоляционной пленке по всей протяженности вдоль конькового прогона формируется разрыв для свободного вывода воздушной массы из-под кровли;
- если длинная ендова, то нужно обеспечить приток воздуха вдоль всей ее линии в нижний вентиляционный зазор, сделав сплошное вентилируемое примыкание;
- стремятся делать сплошную вентиляцию коньков и хребтов.
Суммарное сечение вентотверстий вкупе со слуховыми окнами и аэраторами должно быть примерно 1/300-1/500 площади чердачного пространства.
Подсчитывать сколько и каких вентиляционных элементов понадобится нужно лишь исходя из площади своего мансардного помещения. Все это очень индивидуально – ведь дома и коттеджи имеют самую разную форму крыши, которую также следует учитывать при проектировании вентсистемы для обустраиваемой мансарды.
Когда требуются металлические стропила
При возведении ломаных кровель на больших зданиях или объектах промышленного предназначения часто требуется использование бруса большого сечения или выполнение очень малого шага между стропилами. С одной стороны, это увеличивает прочностные параметры системы, а с другой, значительно утяжеляет конструкцию, следовательно, несущие элементы здания будут нести чрезмерную нагрузку. Оптимальным выходом в этом случае является использование металлических стропил.
Все эти нюансы отражаются в чертежах, являющихся обязательной составной частью проекта любой крыши. При самостоятельном производстве всех работ, допускается разработка упрощенного эскиза ломаной крыши со скрупулезным отражением всех параметров, которые потребуются при сборке и установке стропил, а также формировании кровельного пирога.
