Лестница на второй этаж своими руками: винтовая, маршевая, на больцах, фото, видео

Монтаж лестниц

Лестница на даче, в месте, где небольшие площади может быть смонтирована на одной из двух видов опор: косоуре или тетиве. Различия заключается в наличии пропилов под ступени на тетивах. Косоур изготавливается с треугольными выемками для проступи.

Использование тетив проще для выполнения работы. Однако, при этом внешний вид лестницы будет менее эстетичным, поскольку опора будет видна снаружи, под горизонтальной частью ступени. Применение тетивы избавляет от такой проблемы.

Проверка результата уровнем

По уровню сложности изготовление на обеих видах опор приблизительно аналогичны. Перед прикреплением проступей желательно нанести разметку, поскольку в чертеже могут быть ошибки.

При сборке требуется пройти этапы в следующем порядке:

Изначально требуется прикрепить опоры. При наличии в плане поворотной площадки, требуется начать монтаж именно с прикрепления несущих столбов для неё. Если же планируется сделать марш полностью прямым, то можно монтировать тетиву сразу же.
После чего начинается монтаж ступеней. Начинается он с проступи первой ступеньки на уровне пола, после чего прикрепляются последующие части. Чтобы скрыть стыки и острые углы можно использовать пластиковый молдинг.
Затем, нужно провести монтаж балясин и перил согласно правилам и нормам безопасности.
Финальный этап заключается в покраске конструкции или покрытии её лаком. Кроме этого, можно также использовать другие облицовочные материалы, например, ламинат или ковролин.

Процесс возведения

Как построить лестницы в двухэтажной даче? Строительство проводится в краткие сроки, поскольку участок, выделяемый для будущей конструкции обычно достаточно компактен. Редко у владельцев выходить не ограничить площадь в небольшом помещении. Поэтому эконом варианты являются наиболее популярными.

Декорирование

Для таких нужд целесообразно применение древесины, особенно недорогих, но прочных пород. Подходит лиственница, ель или сосна. Если дом выполнен в более современно стиле, можно использовать металлопрокат с уголками. Швеллеры являются наиболее дешевым способов возведения

Важно организовывать параметры на основании роста и веса жильцов и максимальной нагрузки, которой будет подвергаться конструкция

https://youtube.com/watch?v=5FMKVettWdM

Проголосовали более 372 раз, средняя оценка 4.6

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

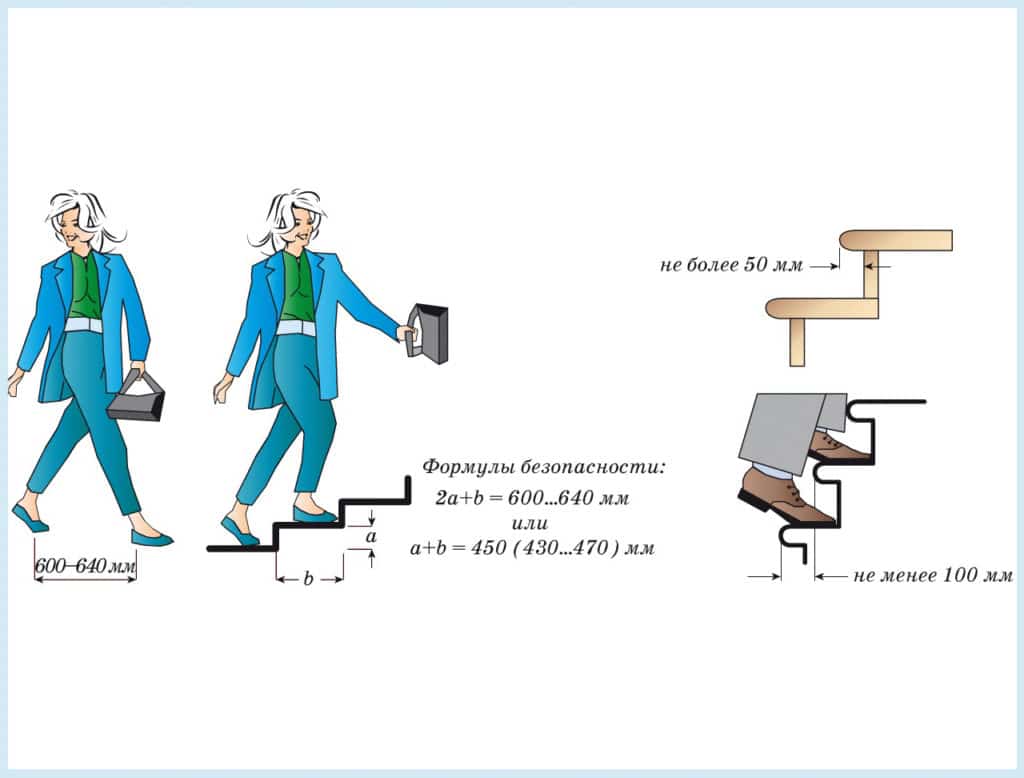

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

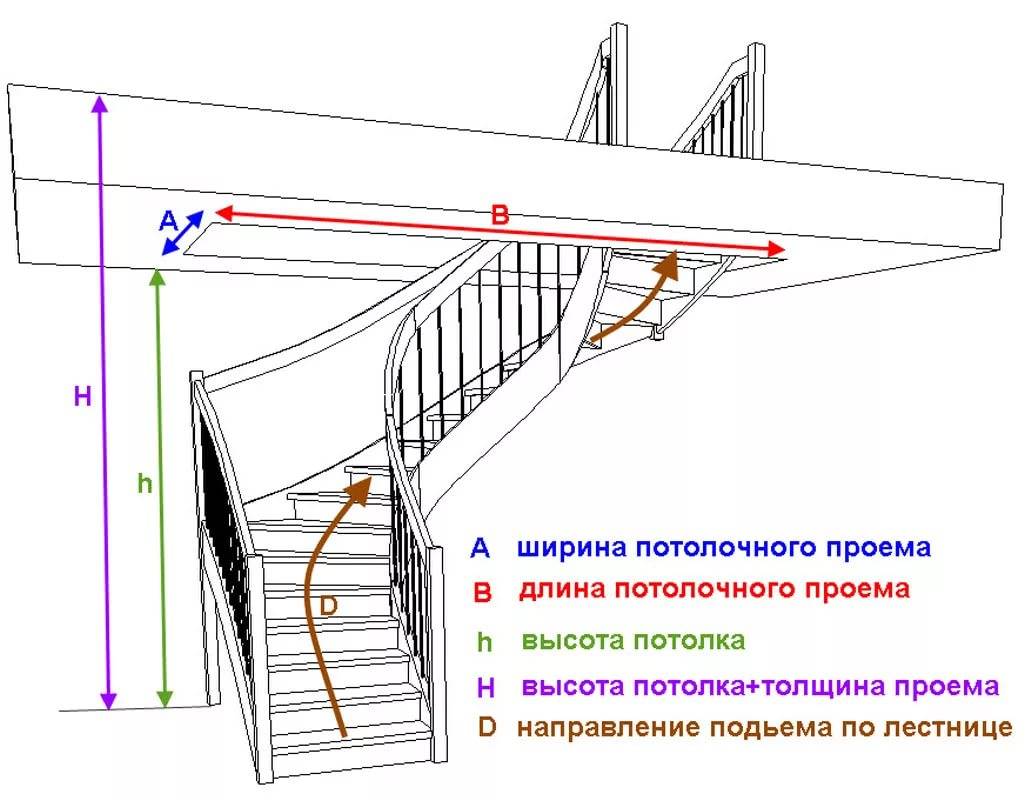

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Как производится установка лестницы из дерева

Практически любую лестницу из дерева: от простых конструкций, до винтовых (например, лестницу ЛС-01у от компании Темп) можно установить самому.

Для того, чтобы собрать деревянную лестницу своими руками необходимо запастись: нарезанными элементами, шуруповертом и металлическими уголками, анкерами, шпильками, саморезами и гвоздями. Дерево для лестницы можно нарезать самостоятельно в домашних условиях (если вы хотите немного сэкономить и, вместе с работой, не оплачивать налог с предприятия). А можно заказать готовые детали у профессионалов: опытный столяр изготовит элементы даже для сложной конструкции.

Перед работой обязательно должна быть составлена смета, которая подготовит жильца к предстоящим расходам.

Установить лестницу в доме можно самостоятельно, но перед этим необходимо подготовить инструменты для работы

Установка деревянной двухмаршевой лестницы с промежуточной площадкой включает такие этапы:

Монтаж промежуточной площадки. На подпорных брусьях размещается прямоугольная площадка, усиленная посередине ребрами жесткости.
Установка косоуров. Косоуры крепятся к чистовым полам при помощи металлических уголков. Тетивы вдоль стенок фиксируются к ним при помощи шуруповертов.
Монтаж откосов по периметру прохода на второй этаж (высота откосов должна равняться толщине пола второго этажа, на лестничном марше – высоте подступенка).
Установка опалубки (подступенков, если лестница закрытая и перекрытий для открытых конструкций).
Монтаж ступеней на опалубку. Проступи монтируются при помощи гвоздей и саморезов или врезаются в тетивы.
Шлифовка и шпаклевка конструкции.
Установка балясин, ограждений и поручней при помощи анкеров или шпилек.
Окраска лестницы в нужный цвет и покрытие конструкции лаком в несколько слоев.

Чтобы лестница была прочнее, косоуры можно стянуть металлическими, нарезными стяжками на расстоянии в несколько ступеней.

Преимущества винтовых лестниц

У винтовых лестниц несколько преимуществ перед маршевыми:

Рациональное использование площади. Чаще всего экономия пространства является главной причиной выбора такого типа лестницы — нужен проем с минимальным диаметром окружности 2 м.
Экономия материалов и затрат. Для правильно рассчитанной винтовой конструкции необходимо меньше составляющих элементов, что снижает ее стоимость и требует меньше времени на монтажные работы.
Эксклюзивность и акцент в интерьере. Этот фактор часто стоит на первом месте у владельцев больших домов. В жилом помещении с низкими потолками витая лестница визуально их поднимает.

Ее оригинальное исполнение является акцентом и украшением жилья с небольшой площадью. Подходит для дачи и маленьких загородных домиков.

Классификация лестниц на второй этаж в частном доме

В изготовлении лестниц принята определенная классификация, основанная на наличии или отсутствии отдельных элементов сооружения. Чтобы понять, какая конструкция нужна вам, познакомимся с деталями поближе.

Итак, для дилетанта лестница состоит из перил и ступеней. Профессионал же скажет вам, что ступенька – это проступь и подступень. На проступь мы ставим ногу, а подступень – это планка высоты ступеньки. В зависимости от того, есть у лестницы подступень или нет, она считается открытой или закрытой.

Закрытая лестница из светлых материалов

Следующий критерий, по которому различают лестницы, – это способ крепления ступеней. Для этой цели используются балки-косоуры, тетивы и опорные столбы. Первые поддерживают ступени лестницы снизу, во втором случае ступени фиксируются в выемках ограждений и опор. В спиральной конструкции для крепления ступеней применяются опорные столбы.

В данной конструкции использованы опорные столбы

Если у вас есть желание построить лестницу своими руками и вас не смущают тонкости ее возведения, то будьте готовы к детальному изучению конструктивных особенностей и проведению точных расчетов.

Совет! При самостоятельном возведении деревянной лестницы доверьте расчеты по нагрузкам и безопасности профессионалам, чтобы избежать травмоопасных ситуаций.

Такая лестница легко станет главным элементом интерьера

Широкие ступени гарантируют комфорт и безопасность эксплуатации

1 Проектирование, или как сделать лестницу удобной и безопасной

Необходимо определиться с конструкцией будущей лестницы. Она может быть следующих типов:

винтовая – ступени такой лестницы являются забежными (поворотными), расположенными вокруг одной оси. Главное достоинство винтовой конструкции – это компактность. К минусам же относится неудобство использования и сложность изготовления. Поэтому, если вы впервые собираетесь сделать лестницу, от винтовой конструкции лучше отказаться;
маршевая – имеет ровные лестничные пролеты (один или несколько), в результате чего гораздо более удобная в использовании. Правда, маршевая лестница занимает много места.

Далее рассмотрим, как делаются маршевые деревянные лестницы, и начнем с расчета и проектирования. Чтобы конструкция получилась комфортной и безопасной, при выполнении расчета необходимо учитывать следующие правила и требования к ней:

ступени нельзя делать разной ширины и высоты – это одно из главных правил, несоблюдение которого может привести к травмам;
нельзя делать ступени ниже 160 мм и выше 190 мм;
ступень не должна быть уже 220 мм и шире 330 мм;
ширина марша не должна быть менее 900–1000 мм;
количество ступеней дожно быть нечетным, что позволит начинать и заканчивать движение по лестнице одной и той же ногой;
чтобы лестница была комфортной, марши должны иметь 11-15 ступеней;
между маршем и потолком (перекрытием второго этажа) расстояние должно быть не менее 2 м , правда, это правило касается больше размеров проема, а не конструкции самой лестницы.

Расчет конструкции начинаем с измерения высоты между полом первого и полом второго этажа. Затем обязательно надо измерить ширину и длину площадки.

К примеру, высота перекрытия составляет 2500 мм. Высоту ступенек возьмем среднюю – 170 мм. Чтобы посчитать количество ступеней в марше, нужно общую высоту поделить на высоту ступеней. В результате получится 2500/170=14,7. Так число ступеней должно быть целым, подкорректируем их высоту – 2500/15=166 мм. Учтите, что по факту марш будет иметь не 15, а 14 ступеней, так как функцию последней ступени будет выполнять перекрытие второго этажа.

Рассчитав конструкции можно получить точное представление, какую лестницу ставить – винтовую или обычную

Делаем лестницу своими руками инструкция по изготовлению

Вначале определимся с материалом изготовления и подготовим инструмент, необходимый для работы.

Выбор материала

Для производства лестничной конструкции можно выбрать:

Для изготовления лестницы можно использовать самые различные материалы.

Самым подходящим материалом для самостоятельного изготовления лестницы является, безусловно, натуральное дерево. Его преимущества очевидны:

экологичность и безопасность;
нетоксичность;
простота в обработке;
относительно экономичная цена;
долгий срок службы.

Поэтому для возведения нашей лестницы мы выберем натуральное дерево. Лучше всего, если это будет древесина сосновых пород – ели, сосны. Также можно использовать ясень, бук, клен, дуб, березу и другие породы.

Итак, мы определились с типом возводимой конструкции – это маршевая лестница. Также выбрали самый простой в обработке и экологичный материал – натуральное дерево. Следующим моментом следует подготовить необходимый инструмент.

Готовим инструмент

Измерительные приспособления – рулетка, линейка, уровень.
Электродрель ручного типа.
Ножовка для работы по дереву.
Шуруповерт.
Молоток.
Электрорубанок.
Наждачная бумага.

Готовим основные элементы

Перед монтажом лестничной системы необходимо подготовить следующие детали:

Обработанные доски нужных размеров (в соответствии с чертежом).
Бруски для производства ступеней.
Доски для подступеней.
Тетивы или косоуры (в зависимости от типа конструкции).
Перила, балясины, поручни – данные детали можно купить уже в готовом виде.
Крепежные детали – шурупы, саморезы, болты.

На данном рисунке подробно указаны все составные части конструкции.

Основные этапы монтажа

Для того, чтобы сделать качественную лестницу своими руками, воспользуйтесь следующей инструкцией по изготовлению в фото и видео.

Этап 1. Схематичный чертеж

Зарисуем чертеж, на котором обозначим основные элементы будущей конструкции.

Подробный чертеж с изображением всех основных элементов лестницы — самый важный начальный этап производства.

Этап 2. Выполняем необходимые расчеты

Выполнение проектировочных расчетов, наверное, самый изнурительный процесс, но все же его необходимо выполнить. Сделать это можно за несколько шагов:

определяем высоту конструкции — для ее расчета замерьте расстояние от плоскости пола первого уровня до пола 2 этажа. Это и будет длина марша;
определяемся с высотой ступенек — обычно наиболее оптимальная высота для человека среднего роста 17 сантиметров;
рассчитаем сколько понадобится ступеней и подступенек — для этого высоту лестницы, которую мы уже измерили, делим на высоту ступеней (17 см);

Перед изготовлением лестницы ее обязательно необходимо рассчитать.

ширина поступи — для удобства при ходьбе наименьшее значение этого параметра должно равняется 22 см, а наибольшее – 40 см.

Правильный расчет размеров ступеней и подступеней — залог комфорта будущей конструкции.

Этап 3. Делаем косоур

Подготовленную для этой детали балку обрезаем до нужных размеров и выпиливаем зазубрины нужного размера для установки ступеней.

В балке для косоура выпиливаем зазубрины определенного размера по чертежу.

Этап 4. Проверяем косоур

Для этого приставляем его к месту, где будет находиться лестница, при необходимости производим корректировку детали.

На данной схеме приведены подробные расчеты косоура.

Этап 5. Крепим косоуры

Приставляем косоуры и крепим их между собой к верхней балке при помощи анкерных болтов.

Косоуры надежно закрепляем анкерными болтами.

Этап 6. Монтаж подступеней

Прикрепление подступенек к косоуру осуществляется при помощи саморезов.

На данном этапе производим установку подступеней.

Этап 7. Установка ступеней

Когда подступени смонтированы, как показано на фото ниже, производим крепление самих ступеней.

Вот так должна выглядеть конструкция на данном этапе, когда закреплены подступени.

Ступени монтируем саморезами.

На данном фото почти готовая лестница с закрепленными деталями.

Этап 8. Монтируем балясины и перила

Этот шаг выполняем при помощи саморезов либо шляпных болтов размером 100 х 8 мм.

Практически завершающий этап — монтируем балясины и перила.

Этап 9. Отделочные работы

Последним этапом работ является шпаклевка, покраска и покрытие лаком уже готовой установленной лестницы.

И, наконец, красим нашу лесенку либо покрываем ее лаком.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Основные расчёты

Конструкция лестницы на металлическом каркасе нуждается в следующем ряде расчётов и измерений:

Расстояние между чистовой поверхностью пола 1-го и 2-го этажа.
Длина пролёта от первой ступени до последней в проекции на горизонтальную плоскость.
Расчёт длины марша. Для этого необходимо сложить суммы квадратов выше определённых величин в метрах, а затем из полученного значения извлечь корень квадратный.
Определиться с количеством ступенек на каждый пролёт, исходя из их высоты и ширины.

Правила выбора угла лестницыИсточник 7lestnic.com

Все расчётные данные, а также схематически изображённый каркас для лестницы из металла лучше заранее поместить на просторный лист бумаги и рядом с конкретными элементами указать их количество и размеры. План-схема в дальнейшем при выполнении подготовительных и монтажных работах существенно сэкономит время, нервы и деньги.

Определяемся с видом лестницы

Лестницы на второй этаж для частного дома могут быть разных видов, которые выбираются в зависимости от пожеланий владельца, дизайна и размеров помещений. Знание типов лестничных пролетов позволит во время обустройства дома сделать правильный выбор в пользу того или иного элемента. Самые разные материалы используют для создания выхода на второй этаж, а разделяют их на несколько основных видов:

Винтовые (спиральные, круговые).
Поворотные.
Маршевые.
Комбинированные.

Винтовая или круговая

Винтовые лестницы являются замечательным инструментом для подчеркивания стиля помещения, наполняя его нужной атмосферой. Воздушные кованые круговые конструкции, выводящие на второй этаж, подойдут пол стиль модерн, а массивные деревянные ступени напомнят всем о стиле кантри. Дизайн винтовой лестницы подбирается любой, ограничиваясь только финансовыми возможностями. Такие варианты значительно экономят пространство, поэтому они всегда популярны.

Винтовая лестница на второй этаж – это идеальный выбор для помещения маленькой площади с низким потолком, к примеру, для мансард. Но и для большого пространства этот вариант подойдет отлично. Фиксируется винтовая лестница радиально, образуя винт, а по креплению ступеней ее можно разделить на несколько типов:

с опорой на ограждение;
с защемлением в опорной стойке;
с опорой на стены, расположенные по периметру;
с опорой на опорную стойку.

Поворотная угловая

Поворотная угловая лестница на второй этаж считается оптимальным выбором по соотношению экономии пространства и безопасности подъема. Они бывают развернутыми вправо или влево, круговыми или оборотными на одну четверть. Та часть, где лестница поворачивается, считается самой безопасной, хотя ступени по ширине изготавливают не больше 20 сантиметров.

Самая используемая конструкция поворотной лестницы – с углом 90 градусов. Она позволяет зонировать просторное помещение или изящно вписывать лестничные марши в небольшой промежуток пространства. Подъем на второй этаж такого типа нередко входит в проект небольшого загородного дома или многоуровневой квартиры. Как правило, размещают его вдоль стен, находящихся под прямым углом, а поворотная площадка располагается в угловой части. Пространство под лестницей часто используют под платяной шкаф или кладовку.

Маршевая лестница

Конструкции маршевых лестниц предполагают прямой марш на второй этаж со ступенями под определенным углом наклона. Они бывают разной планировки, и могут состоять из двух или нескольких частей. Самой комфортной считается одномаршевая лестница, ведь при ее создании не требуется дополнительно устанавливать площадку между этажами. Самые простые варианты имеют закругленную форму, чтобы экономить пространство, поэтому их можно увидеть в маленьких помещениях.

Многомаршевые лестницы с горизонтальными площадками оптимальны для многоразового ежедневного использования из-за удобного наклона марша. Существует несколько типов таких конструкций:

На косоурах. Это наклонные балки с зубцами, исполняющие несущую функцию, на которые кладутся ступени. Лестница может держаться на одном косоуре по центру или на двух – по краям.
На тетивах. Это тоже опорная балка, только другого типа, когда ступени вставляются в пазы.
На больцах. В этом случае монтаж лестницы производится вообще без несущих балок – ступени опираются на металлические столбики – больцы. Конструкция выглядит «воздушной» – она, как бы, парит в воздухе.

Комбинированная модульная

Свое название модульная лестница получила оттого, что собирается из нескольких компонентов (модулей), которые вставляются друг в друга, закрепляясь винтами, болтами или специальными строительными шпильками. Несущий элемент конструкции – центральный косоур. Такая система предназначается для установки подъема на второй этаж, высотой не более 3,5 метра. Невысокая стоимость и простота монтажа привела к тому, что такой вид пролета популярен во всем мире. Для сборки модульной лестницы не требуется специальных навыков монтажа.

К преимуществам комбинированных модульных лестниц еще относят тот момент, что для их возведения не нужен проект. Надо только производителю дать точные параметры помещения, в котором планируется установка, и на их основе будет разработан оптимальный вариант. Модульные лестницы имеют разнообразие всевозможных вариаций. Исходя из размера помещения, легко сделать конструкцию с любым углом поворота, которая, благодаря использованию комбинированных материалов, гармонично впишется в любой стиль интерьера, став самым удачным дизайнерским решением.

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

определение положения конструкции в помещении;
выполнение замеров и чертежа;
расчет размеров элементов;
определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

твердые породы деревьев — дуб, ясень, бук, лиственницу;
бетон;
террасную доску;
мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Как сделать лестницу на 2 этаж
