Строительные нормы
При строительных работах любая конструкция должна отвечать определенным нормам.
То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.
А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.
Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.
Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.
Размеры стремянки: секреты правильного расчета
Вне зависимости от того, что именно было решено сконструировать, будь то полноценная лестница или стул-стремянка своими руками, чертежи с размерами являются важнейшим условием для начала выполнения работ.
Говоря о высоте будущей лестницы, не следует забывать, для чего именно она предназначается. К примеру, для бытового использования оптимальной считается погонная длина в рамках 1,5-1,7 м
Принимая во внимание высоту большинства жилых помещений, а также показатель среднего роста взрослого человека. Этого вполне хватит для того, чтобы, находясь на верхней ступени, дотянуться до потолка. Если же раскладная стремянка создается для применения в объемных помещениях, при расчете высоты конструкции следует учитывать, сможет ли человек не только дотянуться до верхних стеллажей, но и что-либо укладывать на них
Если же раскладная стремянка создается для применения в объемных помещениях, при расчете высоты конструкции следует учитывать, сможет ли человек не только дотянуться до верхних стеллажей, но и что-либо укладывать на них.
Стандартные размеры деревянных стремянок на 4, 5, 6 и 7 ступеней.
На заметку! Если речь идет о выполнении работ на садовых участках, оптимальным вариантом станет деревянная стремянка 3 ступени. Будучи довольно устойчивой, такая конструкция обеспечит возможность удобно собирать дары природы с большинства видов плодоносящих деревьев.
Величина проступи берется из расчета на 45-й размер обуви. Поскольку стремянка предназначается для удобной и безопасной работы на высоте, ширина ступени должна быть не меньше 30 см. А уж если конструкция изделия предусматривает верхнюю площадку, данный показатель может быть увеличен до 45 см. При этом для изготовления своими руками лестницы-стремянки из дерева вместо доски можно применить бруски.
Что касается количества ступеней, данный показатель придется определять самостоятельно. Зачастую расстояние между ступенями создается в пределах 20-30 см
При этом следует принимать во внимание общую высоту конструкции, а также ее крутизну. Как правило, в процессе расчета не получается ровное число ступеней. Оптимальное решение в таком случае – сократить интервал между рабочей и предпоследней площадками
Если учитывать все эти нюансы, с разметкой не возникнет трудностей
Оптимальное решение в таком случае – сократить интервал между рабочей и предпоследней площадками. Если учитывать все эти нюансы, с разметкой не возникнет трудностей.
Еще одним важным критерием в процессе расчета размеров будущего изделия является длина ступеней. Независимо от количества ступеней деревянной стремянки (2, 4, 6 либо 8), этот показатель изменяется в сторону уменьшения по высоте конструкции. Поскольку такое изделие собирается в форме пирамиды с усеченной вершиной, рекомендуемая длина ступенек составляет от 55 до 35 см – для нижнего и верхнего выступа соответственно. Этого достаточно для того, чтобы обеспечить удобство во время подъема и спуска.
Размер стремянки выбирается в зависимости от ее предназначения.
Благодаря вышеописанным рекомендациям можно без труда самостоятельно рассчитывать габариты конструкции и понимать технологию ее изготовления, независимо от степени сложности чертежа стремянки своими руками из дерева.
Как сделать лестницу в саду своими руками
Перед тем, как сделать лестницу в саду, нужно провести подготовительные работы, заложить фундамент. Обычно это хорошо утрамбованный и выровненный песок — песчаная подушка. Для ступеней из крупных плит, а также для вымощенных ступеней песчаная подушка подходит идеально. При использовании более мелких деталей, например клинкера для мощения, необходим бетонный фундамент. Он придаст камням необходимую устойчивость и одновременно предотвратит проседание ступеней. Бетонный фундамент потребуется также в случае рыхлого грунта.
Для строительства лестницы в саду своими руками подойдут только материалы с нескользкой, устойчивой, текстурированной поверхностью. Это могут быть древесина, гравий, бетонные плиты, кирпичи, тротуарная плитка. Практично сочетание различных материалов, например подступенки из кирпича или бетонных блоков, а сами ступени — из каменных плит.
Кирпичная кладка.
Лестницы на участке своими руками могут быть сделаны из старых кирпичей или кирпичей с грубым покрытием.
Они чрезвычайно прочны и долговечны, когда уложены на цементной основе. При устройстве такой лестницы на основание укладывают щебень слоем 10-15 см и трамбуют. Затем наносят раствор толщиной 2 см и на него укладывают кирпичи плашмя или на ребро. Кирпичи скрепляют раствором, а швы затирают сухим цементом. Через неделю лесенкой можно пользоваться.
Из бетонных плит.
Бетонные плиты идеальны для сооружения ступеней. Их укладывают на утрамбованную песчано-гравийную подушку или — для надежности — на цементно-песчаный раствор (пропорция 1:4) толщиной 25-30 мм.
В качестве подступеней можно использовать кирпич или клинья из тонких фрагментов плит. Между плитками можно оставить промежутки и высадить в них почвопокровные растения.
Каменная лестница.
Если вы не боитесь трудностей и готовы расстаться с кругленькой суммой ради красивой лесенки, вымостите ступени плитами натурального камня.
Обычно используют твердый камень, который обкалывают с помощью молотка и зубила, добиваясь приблизительно одинаковой толщины. Пока бетон еще сырой, из сланца, разделенного на тонкие плитки, выкладывают подступенки.
Из брусчатки.
Брусчатку укладывают на слой подсыпки толщиной 1 5-20 см, который состоит из смеси цемента и песка (1:10).
Перед тем, как сделать лестницу на участке из брусчатки, подсыпку следует утрамбовать, а верхний слой (3-5 см) — только выровнять. В качестве бордюра можно выложить 2-3 ряда камней контрастного оттенка, уложенных на бетон.
Из бревен и гравия.
При изготовлении лесенки вовсе не обязательно проявлять чудеса инженерной мысли и выкладывать замысловатые мощеные ступени или отливать их из бетона.
Простую и удобную лестницу можно быстро соорудить из деревянных бревен и гравия. Для каждой ступени положите бревно, выровняйте его положение и зафиксируйте крепкими колышками, вбив их в землю с двух сторон. Разместите бревно на колышках так, чтобы они поддерживали его, затем заполните ступень грунтом. Тщательно утрамбуйте грунтовый слой и сверху покройте его мелким гравием или щебенкой. Гравий можно положить не на уплотненный грунт, а укрепить на бетонном основании. В этом случае бетонная стяжка крепко-накрепко зафиксирует все элементы лестницы.
Вместо бревна можно использовать шпалы. Они не нуждаются в пропитке. А вот остальную древесину, используемую при строительстве лестницы, лучше пропитать.

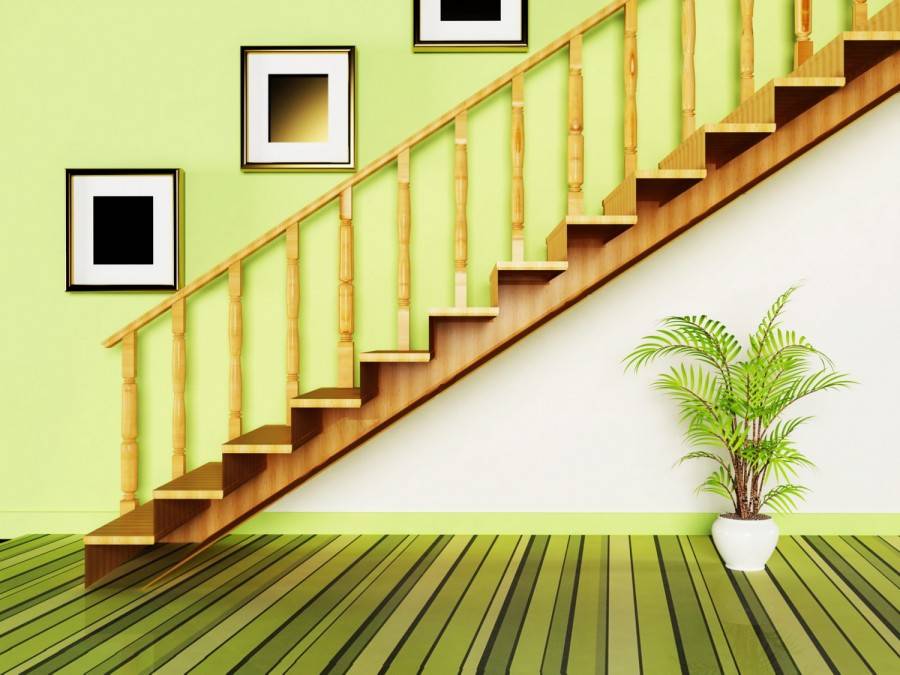

Виды лестниц
Лестничные конструкции отличаются большим разнообразием вариантов. Это могут быть внутренние или наружные изделия, рабочие модели или лестницы постоянного пользования.
По конструкции можно выделить следующие основные виды:
- Маршевые лестничные системы могут состоять из одного или нескольких пролетов. Эта конструкция обладает высокой надежностью и устойчивостью. Устройство лестницы такого типа требует наличия довольно большого пространства в помещении и вне его.
- Винтовые конструкции обычно применяются в целях экономии площади в доме или квартире. Они могут изготавливаться очень компактных размеров. Многие варианты выступают в качестве украшения здания. Но основными недостатками этих моделей можно назвать не особо удобное перемещение по ним и меньшую, по сравнению с маршевыми лестницами, безопасность.
- Комбинированные варианты сочетают достоинства маршевых и винтовых конструкций. Но они, как правило, не избавлены от многих недостатков обоих типов.
Конструктивно лестница состоит из нескольких основных частей:
- Опора – косоуры, тетивы, опорные столбы, больцы, консоли.
- Ступени – обычные или забежные.
- Система ограждения – присутствует не во всех вариантах, но эта составляющая лестничной системы играет большую роль в плане обеспечения безопасности пользования конструкцией. Кроме того, ограждение придает лестнице законченный внешний вид и может выступать красивым элементом декора.
Наружные конструкции могут оснащаться навесами или козырьками, защищающими от атмосферных осадков.
Изготавливаем железную лестницу своими руками
Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.
Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции

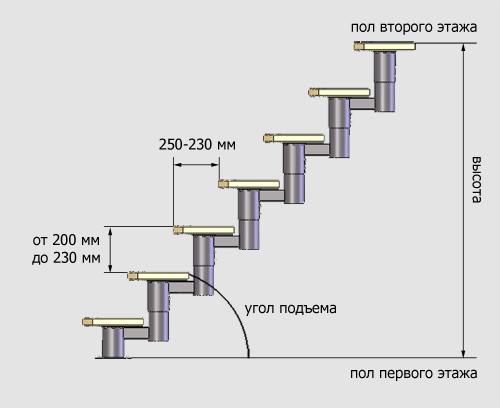

Проектирование прямой одномаршевой конструкции
Проектирование прямой железной лестницы с одним маршем происходит так:
- Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
- Определяем дистанцию между началом и концом конструкции – это будет длина марша.
- Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).
В процессе проектирования необходимо учесть все существующие общепринятые стандарты
Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

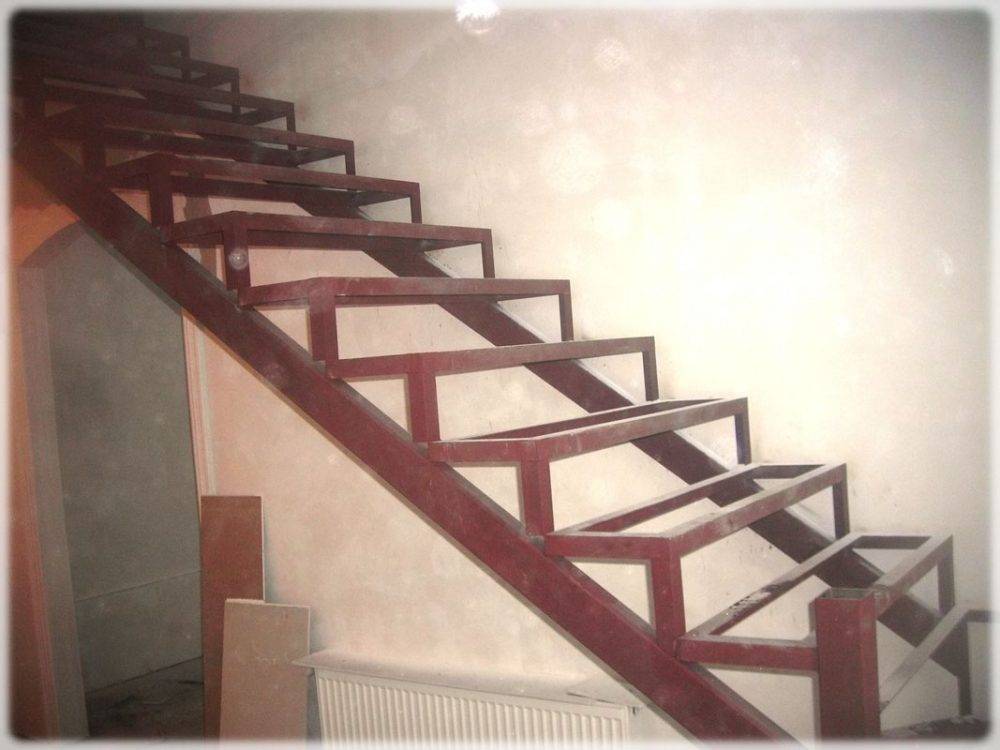

Процесс изготовления лестницы с двумя косоурами
Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.
Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах
Необходимые инструменты
Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:
- болгарка;
- сварочный аппарат;
- сверла;
- шлифовальная машина;
- электрическая дрель;
- ножовка по металлу;
- рулетка;
- электроды.
Перед работой необходимо подготовить все необходимые инструменты и приборы
Монтаж железной лестницы: пошаговая инструкция
Весь процесс сооружения конструкции осуществляется в несколько шагов:
- Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
- Делаем узлы для фиксации ступенек – кобылки.
- Свариваем уголки.
- Устанавливаем косоуры.
- Крепим к каркасу ступеньки.
- Монтируем ограждение.
- Лестницу шлифуем, грунтуем и красим.
Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ
На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка
Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.
Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.
Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом
Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.
Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.
Фото и стоимость некоторых стильных и красивых лестниц от производителя приведены ниже.
Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей
Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей
Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей
Преимущества и недостатки такой лестницы
Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.
Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:
Недостатки таких лестниц:
- Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
- Легкие конструкции при спуске-подъеме немного пружинят.
- Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
- Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

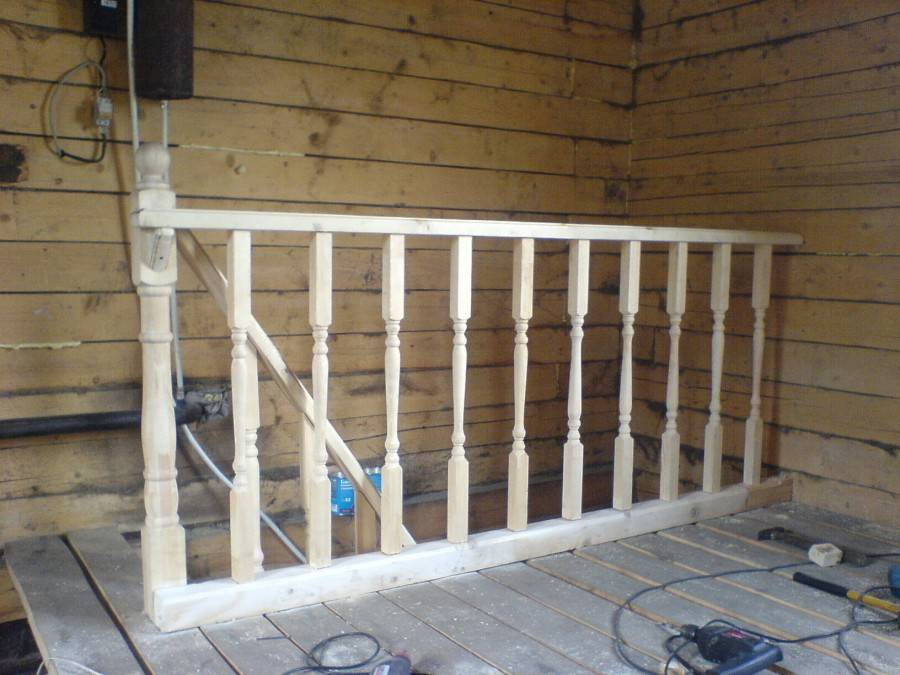

Полезные советы
Не обязательно, чтобы высота лестничного ограждения составляла менее 90 см, поэтому балюстрада была самой надежной защитой от падения для пожилых людей и активных детей.
Для обеспечения точности маркировки балюстрады лучше всего использовать плоскость лазера для определения правильного направления линий с учетом перепадов высот.
Балюстрада более долговечна и долговечна, когда балюстрада и перила крепятся к активным элементам, т.е. имеют резьбу. Такие детали можно надежно затянуть, а пассивные крепления (весы) можно ослабить со временем, ослабив перила.
Дополнительные сведения об установке балюстрад см. на видео:
Page 3

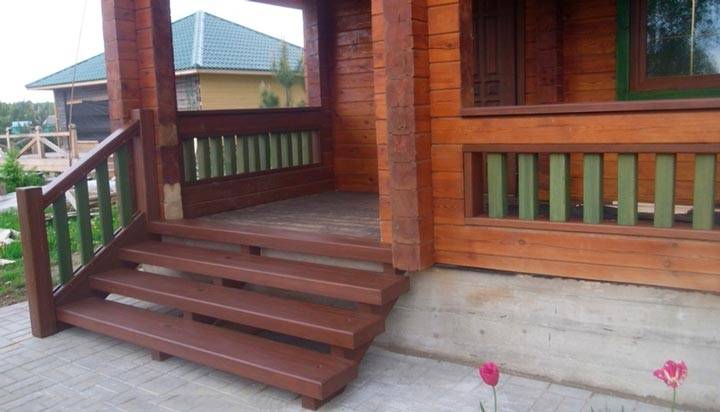

Прямо перед входной дверью здания будет построена веранда в соответствии со строительными нормами и правилами и по просьбе владельца дома.
Конструкция лестницы построенной веранды должна состоять из нескольких ступеней — не менее двух ступеней.
Тем не менее, все достаточно просто, и даже неопытный человек может построить его своими руками.
Виды ступеней и их состав
Ступени – это часть лестничного марша.
Их горизонтальная, верхняя часть называется проступью и служит, чтобы на неё ставили ногу. А вертикальная часть ступени называется подступенком.
Ступени бывают нескольких видов. От типа лестницы, выбирают и разные виды ступеней.
Тип лестницы:
Открытая.
Такая конструкция лестницы, не имеет подступенки
Такая конструкция создаёт ощущение воздушности и лестницы.
Закрытая.
Такая конструкция лестницы имеет подступенки.
Такая конструкция предполагает закрытые по высоте ступени.
- Прямая лестница. Такой вид лестницы имеет самую простую форму и стандартные ступени.
- Забежная лестница.Ступени имеют неравномерный размер поступи.
Радиальная.Такой вид лестницы имеет ступени круглой формы, они увеличиваются по длине, относительно центральной оси.
Расчёт ступеней
Перед строительством ступеней для деревянного крыльца своими руками нужно правильно сделать расчёт конструкции лестницы.
Чтобы ступенями лестницы было удобно пользоваться необходимо, определить следующие параметры:
- глубину;
- длину;
- высоту;
- материал покрытия.
Перед началом строительства ступеней для крыльца необходимо определить вид дерева, из какого они будут.
Конструкции крыльца могут быть разными и иметь разное число ступеней, а также иметь различие в других параметрах.
Для их расчёта нужно:
Для начала узнать высоту изделия, то есть определить расстояние от уровня земли до верхней части крыльца;
После того как определили высоту крыльца, определяют угол наклона лестничного марша. Чтобы конструкция была безопасной необходимо следовать ГОСТу 8717-84. Самый подходящий угол наклона лестницы для крыльца это 30 — 45 градусов;
Затем необходимо определить высоту и ширину ступеней крыльца. Эта величина равна сумме размера высоты подступенка и толщины доски. Оптимальным вариантом считается подступенок высотой 150 мм, а проступи должны быть от 270 до 350 мм глубиной;
Какое количество проступей должно быть, рассчитывается так: высоту лестницы делят на высоту подступенка.
Чтобы определить ширину ступеней для крыльца из дерева, нужно учесть количество человек, которые смогут пройти в одно время в разные стороны. Для передвижения одного человека ширина лестничного марша должна быть от 800 до 1000 миллиметров. Для того чтобы передвижение по лестнице было комфортным, лучше всего ширину лестницы увеличить до 1,2 метра.
Форма ступеней
Перед тем как построить ступени к крыльцу из дерева необходимо обратить внимание на выбор их формы.
Ступени бывают
- Прямые с прямоугольными проступями, их монтаж производят различными способами. Такие ступени являются самыми простыми в конструкции при производстве;
- Круглые. Их отличительной чертой является их радиальная направленность;
- Полукруглые;
- Трапециевидные. Такие ступени имеют стороны разной глубины, по этой причине конструкция имеет форму трапеции. Данные ступени подходят для сооружения винтовых или поворотных лестниц.
Расчет конструкции
Пример проекта
Если планируется изготавливать лестницу самостоятельно нужно правильно подобрать подходящие детали. А для этого нужно провести несколько предварительных расчетов. Без этого не выйдет сделать конструкцию безопасной и комфортной при использовании.
Количество приобретаемых материалов зависит от запланированного в чертеже. Желательно приобретать немного больше, поскольку при работах всегда есть место неожиданностям. Обычно, к приобретаемому объему материалов дополнительно покупают от 10 до 20%. Если после проведения работ останутся излишки, их можно использовать в других целях.
Забежные площадки
Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж
Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.
Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.
Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.
Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.
При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм
Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.
Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.
После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.
В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.
Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени
Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.
Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.
Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.
Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
Обработка лаком
Вариантов два – лакировать лестницу после ее монтажа, либо предварительно собрав, демонтировать ее и поэлементно задуть морилкой и лаком из краскопульта.
Первый вариант возможен, когда лестницу покрывают бесцветным уретан-алкидным лаком, не используя пропитку морилкой. Он менее трудоемкий, но конечный результат работы очень отличается от поэлементной лакировки.
Второй вариант позволяет создать настоящие произведения искусства. На рекламе деревянных лестниц всегда фигурируют именно такие фото. Общее правило – лак наносится в 3-4 слоя, с промежуточной шлифовкой между слоями лака.
