Виды
Учитывая особенности и преимущества конструкций козырька из поликарбоната допустимо разделение их по видам.
Простые односкатные
Простой в исполнении вариант, требующий минимальных вложений. Предназначен для сооружений с одним наклоном ската, при изготовлении и монтаже не требуют дополнительных усилий. Работы по установке доступны даже непрофессионалу.
Односкатная конструкция не потребует при монтажных работах сгибания профиля. Поэтому не встает ограничений при выборе толщины исходного материала.
При возведении конструкции из такого рода покрытия не потребуется использование строительных лесов, применяются только продольные и поперечные балки.
Чаще всего этот вид используется для пристройки к стоящему дому или любому другому строению.
Из недостатков выделяется малый угол уклона полученной кровли, в результате чего зимой на ней обязательно будут накапливаться залежи снега и потребуется чистка.

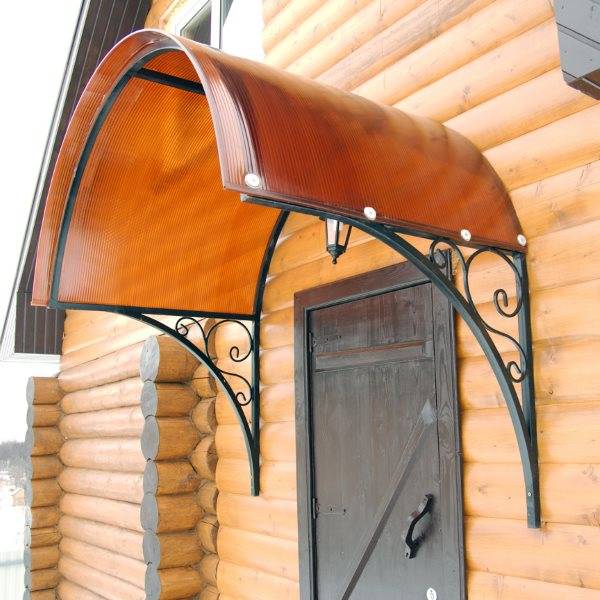

Арочные навесы и козырьки
Форма полукруга позволяет беспрепятственно снегу сходить под собственным весом, а вот в дождь вода стекает по обе стороны укрытия. Приятной особенностью является то, что весьма мала вероятность повреждения такой кровли, так как опущенные боковины предохраняют от сильных ветряных порывов. Подходит данный вид и для небольших козырьков, и для установки кровли над крупными сооружениями.
При самостоятельном выполнении трудностью становится сгибание профиля.
Многоскатные конструкции
Представляет собой конструкцию, соединяющую в себе несколько видов скатов: как прямых, так и выгнутых. Такое сочетание приводит к увеличению затрат на готовое изделие.
При строительстве основной трудностью становится выбор правильного угла соединения скатов, однако существенно вырастают эксплуатационные характеристики готовой конструкции.
Опущенные торцы дают лучшую защиту поверхности:
- от стихий природы – ветра и осадков;
- углы наклона предотвращают накопление залежей снега;
- каркас сооружения изготавливается более жестким, что повышает прочность конструкции в целом.
Сложные или каскадные навесы
Соединяют в себе все виды конструкций. Требуют разработки проектов и чертежей, больших финансовых вложений. Работы по установке должны выполнять высококвалифицированные специалисты. Клиент получает эксклюзивную дизайнерскую постройку в соответствии со своими индивидуальными пожеланиями.
Область применения такого вида кровли – монтаж над летними садами, лестничными пролётами, беседками и иными сооружениями.
Такой способ изготовления кровли особенно важен с эстетического взгляда на законченную конструкцию, а благодаря расположению сводов каскадом осадки уводятся в сторону.
Чертежи и строительство навесов
Построить навес над крыльцом своими руками совсем несложно. В этом разделе описан весь процесс, пошагово.
Чертежи навесов для крыльца
Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.
До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей
Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.
Как сделать навес над крыльцом: приставное кованое сооружение
И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.
Выбираем, как сделать крыльцо с навесом своими руками: независимый поликарбонатный козырек
Подготовка к строительству
Первое, что нужно сделать – это создать эскиз, а по нему уже – чертежи. По ним высчитываем, сколько материалов и с какими техническими характеристиками нам понадобится. Для примера возьмем односкатный навес с каркасом из металлопрофиля и поликарбонатной кровлей. Материалы:
- Опорные столбы – профиль сечением 40х40 мм.
- Каркас кровли – профиль сечением 20х20 мм.
- Поликарбонат.
- Цементно-песчаная смесь для фундамента.
- Щебень для засыпки.
- Сварочный аппарат с расходными материалами для него. Если не используем сварку – подготавливаем крепежные метизы.
Обратите внимание: для небольших сооружений армирования фундамента не требуется. Исключение – тяжелые постройки площадью от 5 м2.
Односкатная приставная конструкция
Односкатная приставная конструкция
Бетонирование опорных столбов и монтаж привязки
Одной стороной наш навес крепится к стене дома, а вторую будут поддерживать два опорных столба. Нижним концом они будут фиксироваться в земле, при помощи бетонирования. Уровень заглубления стоек в землю – 110-120 см. Ямы роем соответственной глубины, диаметр – на 20 см больше сечения труб. Последние устанавливаем вертикально и заливаем цементно-песчаной смесью примерно на 40 см.
Берем щебень и засыпаем им ямы до краев. Разводим цементное молочко и заливаем его в получившийся «пирог». Оставляем столбы до застывания бетона в основании. Это примерно 3-4 дня. Далее можно приступать к строительству кровельной части навеса.
Для привязки тыльной стороны навеса к дому берем профильную трубу прямоугольного сечения (50х30) либо деревянный брусок такой же геометрии. Монтируем его на стену при помощи анкеров, располагая крепежи каждые 40-50 см. Если привязка из дерева, то перед монтажом обязательно обрабатываем ее антисептическим составом.
Крепление привязки к стене
Сборка каркаса кровли
Приступаем к сборке каркаса. Делать это необходимо на земле, на ровной площадке. Начинаем со сварки рамы внешнего контура, потом добавляем продольные профили и поперечные. Готовую конструкцию поднимаем и укладываем одной стороной на балку привязки, а другой на опорные столбы. Делаем крепежи и там. Обязательно контролируем ход работ строительным уровнем, чтобы не вышло перекоса.
Обратите внимание: после окончания монтажа каркаса навеса над крыльцом необходимо обработать его антикоррозийным составом. Если профили уже имеют такую защиту, покрываем антикором только сварочные швы и места вхождения метизов. Только после этого можно приступать к укладке кровельного материала.
Только после этого можно приступать к укладке кровельного материала.
Готовый навес
И несколько слов об особенностях крепления поликарбоната. Оно производится только специальными метизами – термошайбами, которые состоят из уплотняющей прокладки, верхней пластиковой «юбки», колпачка и самореза. Вкручивать следует строго вертикально, не слишком перетягивая. На следующем рисунке отображены правильный и неправильные способы вкручивания.
Правильное вкручивание термошайб
Материалы для стоек, каркаса и покрытия
Для выбора материалов, из которых можно сделать козырек над крыльцом, каких-либо ограничений не существует. Для создания стильного, красивого и практичного сооружения можно использовать профили и покрытия, изготовленные из дерева, керамики, металла и пластика. Для принятия оптимального решения нужно ознакомиться с представленными в продаже новыми и проверенными временем материалами.
Дерево, металл, ковка
Деревянный навес над дверью используется для оформления домов, построенных из бревен, бруса или отделанных под данные материалы панелями или плитами. Хорошо смотрятся деревянные конструкции на кирпичных и каменных зданиях. Материал прост в обработке, экологически безопасен и имеет небольшой вес. Недостаток состоит в том, что органика подвержена гниению, горюча, в ней могут развиться грибок и плесень или поселиться насекомые. Брус и доски необходимо регулярно обрабатывать специальными жидкостями.
Металлический навес над крыльцом отличается прочностью и надежностью. Соединение деталей проводится с помощью сварки, болтов и заклепок. Стальные конструкции имеют длительный срок эксплуатации, устойчивы к перепадам температуры и ультрафиолетовому излучению. Выбирать следует нержавеющую сталь, так как черное железо подвержено коррозии, его нужно регулярно очищать от ржавчины и красить.
С помощью кованых фрагментов создаются оригинальные и красивые навесы, привлекающие общее внимание. Изделия ассоциируются с изысканным вкусом, роскошью и богатством
По типу изготовления сооружения могут быть выкованы целиком или изготовлены из отдельных элементов, акцентирующих внимание на стиле объекта.
Металлочерепица и мягкая черепица
Поверхность металлической черепицы делается однотонной или имитирующей природный камень, ткань или древесину. Дизайн плиток обширен, что позволяет подобрать оптимальный вариант для обустройства сооружения любого стиля, формы и размера. Материал отличается устойчивостью к солнечному излучению, влаге и перепадам температуры. Монтаж черепицы не представляет собой большой сложности. Фрагменты укладываются на горизонтальную обрешетку. Недостатками покрытия являются большой вес и шум, издаваемый во время дождя.
Мягкая битумная черепица является аналогом рубероида. Этот вид кровли укладывается на гладкое и ровное основание из фанеры, досок или ОСП. Достоинством материала является доступная цена, простота монтажа и поглощение звуков. Недостатки покрытия заключаются в ограниченной цветовой гамме и подверженности механическим повреждениям.
Поликарбонат и пластик
Красивый и практичный козырек над дверью своими руками можно сделать из поликарбоната. Для создания криволинейных конструкций используются сотовые панели, обладающие хорошей гибкостью. Для строительства сооружений с плоскими скатами целесообразно выбрать монолитные листы, отличающиеся высокой прочностью и устойчивостью к ударам.
Производители выпускают прозрачные, цветные и матовые модели полимерных плит. Изделия устойчивы к сырости, перепадам температуры и ультрафиолетовому излучению. Недостатками материала являются его высокая цена и сложность обработки.
Пластиковые панели отличаются небольшим весом, простотой монтажа и широкой цветовой гаммой. В качестве кровельного материала плиты из ПВХ используются редко, так как не обладают достаточной прочностью. Чаще панели применяются для строительства фронтонов в скатных конструкциях. Пластик выгорает на солнце. Потускневшие панели можно окрашивать или оклеивать цветной пленкой.
Профлист, шифер и стекло
Профилированный лист отличается прочностью за счет ребер жесткости, устойчивостью к влаге, перепадам температуры и ультрафиолету. Непрезентабельный внешний вид компенсируется разнообразием цветовой гаммы представленных на рынке изделий. Внешняя поверхность может быть одноцветной, имитирующей камень или ценные породы древесины. Защита от коррозии обеспечивается двухсторонним полимерным напылением.
Плоский и волнистый шифер используются для отделки скатных крыш. Преимуществом этого материала является доступная цена и легкость монтажа: листы прибиваются к каркасу гвоздями. К числу недостатков относятся большой вес плит, ограниченный срок их службы и отсутствие цветового разнообразия. Серый угловой навес из шифера не способен украсить жилое строение.
Стекло редко используется в качестве кровельного материала. Прозрачные панели хорошо смотрятся на нержавеющих и хромированных профилях, а эти материалы трудно адаптировать к фасаду дома. Кроме этого, для скатов можно использовать только каленое или ламинированное стекло. Эти материалы имеют высокую стоимость, с ними сложно работать.

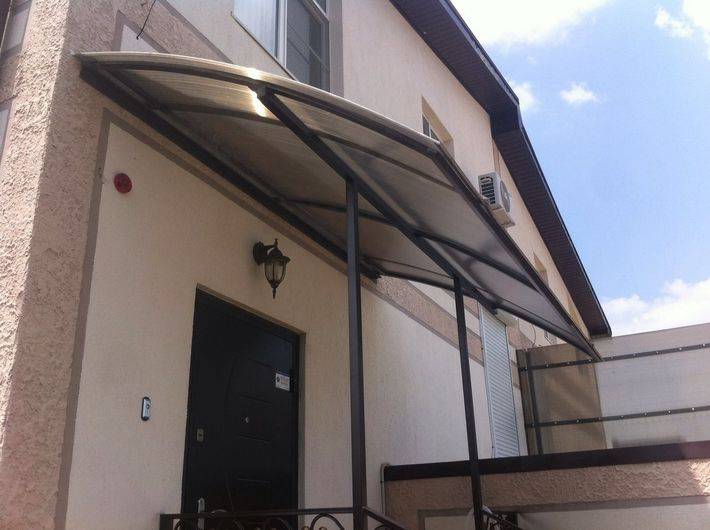

Козырек частного дома на опорах своими руками
Навес на опорных столбах имеет неоспоримое преимущество: для его изготовления можно использовать разные материалы.
Процесс монтажа подразумевает выполнение следующих действий:
- Установка опор. Для этого необходимо поставить две стойки на расстоянии 1,5-2 метра от стены. Опоры могут быть кирпичными, бетонными или металлическими.
- Монтаж стропильной системы. Напротив опор в стене делают углубления, в которые вставляют балки одним концом, другой конец укладывают на опору. С помощью шпилек и гаек фиксируют балки на опорах. Козырек может иметь плоскую форму или домиком. Для первого варианта поперек балок нашивают доски, второй вариант предполагает монтаж полноценной крыши с коньком, обрешеткой и гидрозащитой.
- Козырек обшивают кровельным материалом.
- Подшивка нижней части крыши над крыльцом. Для этой цели можно воспользоваться пластиковыми панелями или сайдингом. В процессе обшивки можно установить точечные светильники.

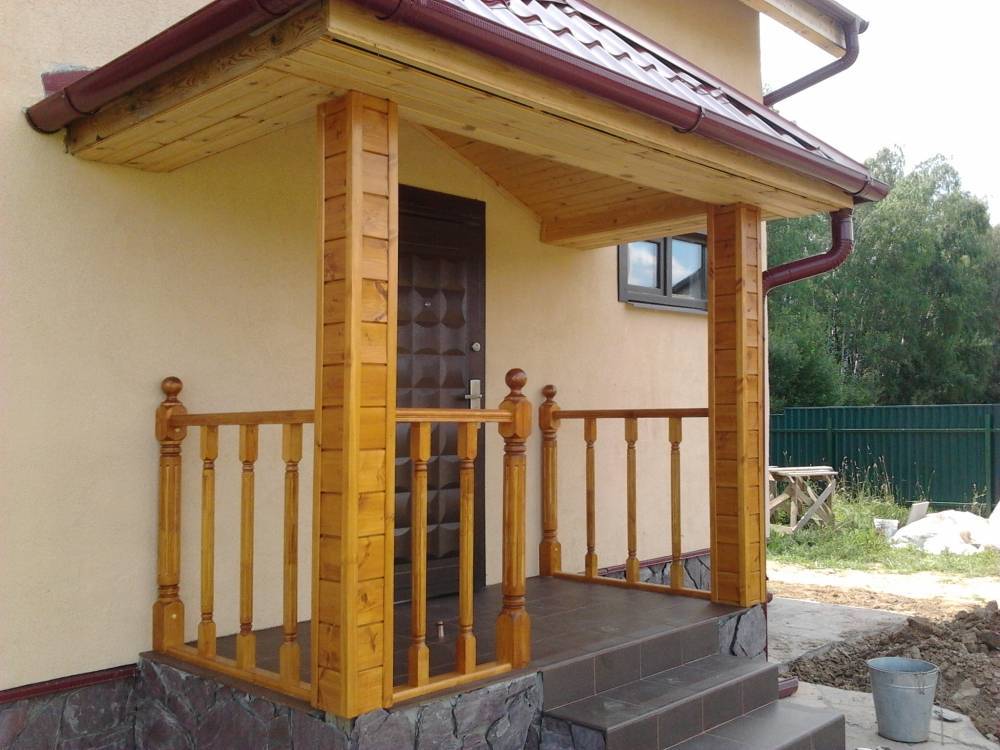

Постройка деревянного козырька
Чтобы соорудить привлекательный козырек из дерева, понадобится брус сечением 50х100 мм. Нужно соблюсти основное условие – чтобы над входом хватило места. Для сооружения стропильной системы нужно приобрести доску 150х30 мм. Двухскатную крышу заделывают вагонкой с 10 мм шипом.
Кроме того, потребуется иметь саморезы по дереву 20 и 50 мм. Кроме того, потребуется подготовить болты 120 мм. Они должны быть оборудованы шайбами. В список нужных инструментов входит электрическая дрель и дисковая пила.
Разметка крепления и нарезка доски под стропила
Каркас деревянного козырька собирается непосредственно на месте его установки над входом. Для этой цели размечается линия для крепления отрезков бруса. В процессе работы используется строительный уровень и рулетка. Элементы бруса (их должно быть 3) крепятся к стене на саморезы. Устанавливаю их буквой П. Горизонтальная планка должна иметь длину, равную ширине козырька – около 120 см.
На левый и правый отрезки, которые будут расположены вертикально, нужно сделать балки с подкосами. Такие элементы конструкции крепятся саморезами. Однако его не следует затягивать до конца. Это позволит обеспечить гибкость скрепления горизонтальной балки и верхней части подкоса.
Затем устанавливают каждую пару из подкоса и балки на бруски слева и справа. Для крепления последних в стене проделывают отверстия для монтажа крепежных элементов.
Положение балок, которые установлены на подкосы, необходимо выровнять. Затем их свободные концы соединяют. В результате получается горизонтальная рама, которая опирается на подкосы.
Сбор двускатного каркаса
При сборке каркаса для козырька над крыльцом следует использовать комбинацию механического крепления с проклейкой стыков полиуретановым клеем. Благодаря этому конструкция козырька не подвержена влаге и не боится вибраций.
Перед креплением стропил нужно выполнить точную разметку положения поверхности опоры на балках. Чтобы монтаж креплений оказался простым, из стропильных досок формируют треугольник, вклеиваемый в пространство между стропилой и балкой.
Такую конструкцию можно выровнять своими руками, если нужно. Положение стропил можно исправить подбиванием досок. Вырезать пазы в стропилах не следует. Это отрицательно скажется на их прочности.
После разметки линии для сверловки зенковкой, можно выбрать паз под головку болта. Затем, вкручивается болт «глухарь». Лучше, если крепление сядет «заподлицо». Оно не должно выйти с обратной стороны балки.
После фиксации трех стропил на горизонтальных балках, нужно разрезать целые панели вагонки на определенные куски в ширину ската. При этом необходимо оставить запас в 15 мм. Затем оба ската зашивают вагонкой. В процессе монтажа стоит помнить, что нужно подбивать доски киянкой. Их закрепляют на лагах при помощи скоб.
После окончания зашивки нужно выровнять внешний край крыши над входным проемом. Для этого используется дисковая пила. При выборе привлекательного дизайна козырька стоит присмотреться к фото готовых сооружений.
Оформление козырька
Оформляя козырек, следует позаботиться об укладке основы для будущей гидроизоляции и кровельного покрытия. Для такой цели подготавливают три пары реек 50 мм. Их фиксируют на вагонку в местах, где проходят стропила. Чтобы закрепить рейки, нужны саморезы №25. Чтобы повысить прочность крепления, следует нанести на поверхность под рейки клеевой состав с водостойкими свойствами.
Затем сверху на закрепленные рейки следует уложить водостойкие плиты ОСБ. Они должны иметь толщину 8 мм. Благодаря монтажу плит ОСБ жесткость основания для кровельного покрытия увеличивается. При этом повышается и прочность самой конструкции козырька. Сначала стоит измерить размеры будущих плит, а затем примерить их положение на кровле конструкции.
Место стыка следует обязательно герметизировать.
Плиты ОСБ следует укладывать ламинированной стороной книзу. Шероховатая поверхность должна смотреть вверх. По краям плиты необходимо пришить пластиковый уголок. Он будет защищать торцы досок от воды.
Завершающий этап
Перед окончательной фиксацией плит следует обработать деревянные элементы водостойким лаком. В пространстве между плитой и вагонкой будет скапливаться конденсат, что может стать причиной набухания деревянных элементов.
Особенности крыши над крыльцом из разных материалов
Очень важно знать, из чего делают навесы над крыльцом. Эти конструкции могут быть изготовлены из различных материалов, со своими достоинствами и недостатками.
Козырьки из поликарбоната
Поликарбонат имеет широкую область применения, это могут быть оградительные конструкции, теплицы, витрины, балконы и беседки. Очень часто этот материал используется при создании козырьков или навесов.
Благодаря свойствам поликарбоната конструкция над крыльцом из этого материала получает некоторые преимущества:
- Проходя через покрытие, солнечные лучи рассеиваются, чем обеспечивается нормальное естественное освещение.
- Под воздействием сильного ветра или резкой смены температуры форма конструкции из поликарбоната остается без изменений.
- Козырек из поликарбоната не изменяет цвета, не поражается ржавчиной и не горит.
- Поверхность устойчива к размножению грибка и плесени, следовательно, не гниет.
- Из поликарбоната можно создавать навесы любой формы, благодаря гибкости материала.
- Различные оттенки и толщина листов позволяют выбрать материала в соответствии с экстерьером и условиями эксплуатации.
Пластиковые
Очень часто для изготовления козырьков используются специальные ПВХ плиты, предназначение для наружных работ. Пластик и поликарбонат имеют много аналогичных качеств, но первый вариант отличается легкостью и более дешевой стоимостью.
Пластик представлен широким выбором оттенков, но при желании можно изменить цвет козырька, используя разноцветную пленку.
Металлические
Самым простым и недорогим вариантом можно назвать козырек из металла. Конструкция монтируется с помощью сварки, но при отсутствии опыта работы со сварочным оборудованием можно соединять элементы посредством заклепок или болтов с гайками.
Преимущество металлического козырька крыши заключается в его прочности, долговечности и безупречной эксплуатации. Но недостаток у таких конструкций также имеется, металл очень легко поражается очагами коррозии и имеет значительную массу
Поэтому очень важно правильно рассчитать конструкцию и прочность крепления.
Заменить тяжелые металлические листы вполне можно профнастилом. Этот материал защищен полимерным слоем, благодаря которому повышается устойчивость к негативному воздействию природных явлений. Профилированные металлические листы могут иметь разные размеры и разную толщину. Широкий ассортимент цвета и оттенков, включая рисунки, имитирующие дерево, кирпич или камень, позволяет выбрать покрытие в соответствии с общим стилем. В работе профнастил более прост, чем металлическая черепица или листовой металл.
Навесы из профнастила пользуются большой популярностью, но не лишены недостатков:
- Солнечный свет не проходит через профилированный металл, что ограничивает их применение.
- Низкая ударопрочность может стать причиной появления следов от механических ударов или града, поэтому следует отдавать предпочтение более толстому материалу.
Кованые
Роскошь и презентабельность – вот главное отличие кованых козырьков и навесов над крыльцом частного дома своими руками. Кованые декоративные конструкции становятся центральным элементом экстерьера. Кованые изделия отличаются высокой стоимостью, поэтому при желании можно сделать козырек с элементами ковки, отлично сочетающиеся с поликарбонатом, пластиком, металлочерепицей и листовым металлом.
Деревянные
Массивные строения из бруса или оцилиндрованного бревна могут быть оформлены деревянным козырьком. Причем из дерева выполняется только каркас конструкции, а кровлю покрывают шифером, черепицей или рубероидом. Пластик или поликарбонат в этом случае не совсем сочетаются с деревянным каркасом.
Для защиты деревянных элементов навеса козырька над крыльцом от гниения, насекомых и плесени выполняют обработку антисептическими средствами.

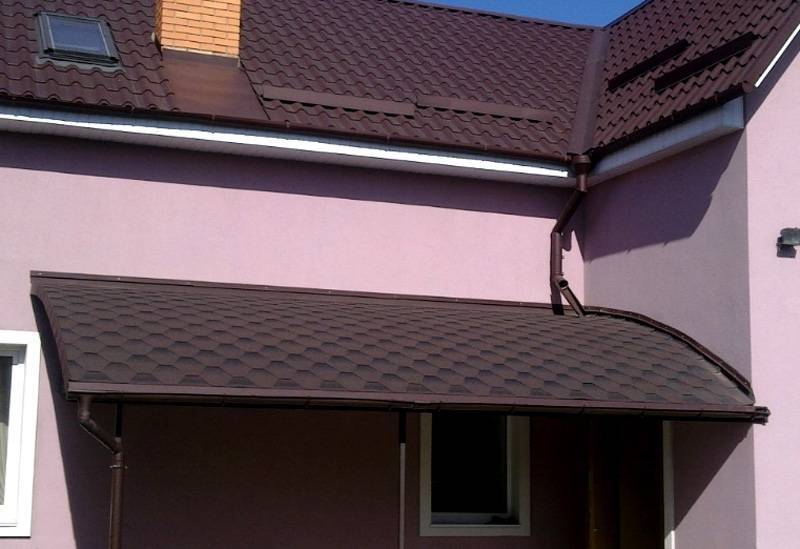

Металлочерепица для козырька
Отличием козырьков из металлочерепицы являются декоративные качества и прочность. Но такая конструкция может использоваться не для всех строений. Оптимальным вариантом считается применение однотипных материалов для кровли козырька и основной крыши.
Если параллельно выполнять монтаж кровельного материала на основной крыше и на козырьке, то можно использовать остатки или обрезки покрытия, что позволит получить некоторую экономию.
Металлочерепица, как кровельный материал, имеет следующие достоинства:
- Привлекательный вид.
- Незначительная масса.
- Устойчивость к перепадам температуры.
- Устойчивость к механическим нагрузкам.
- Долгий эксплуатационный период.

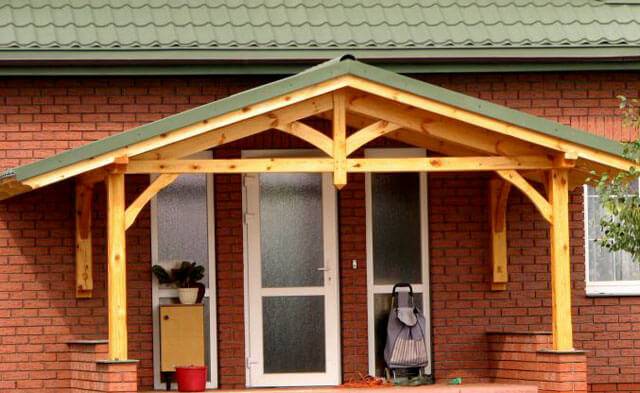

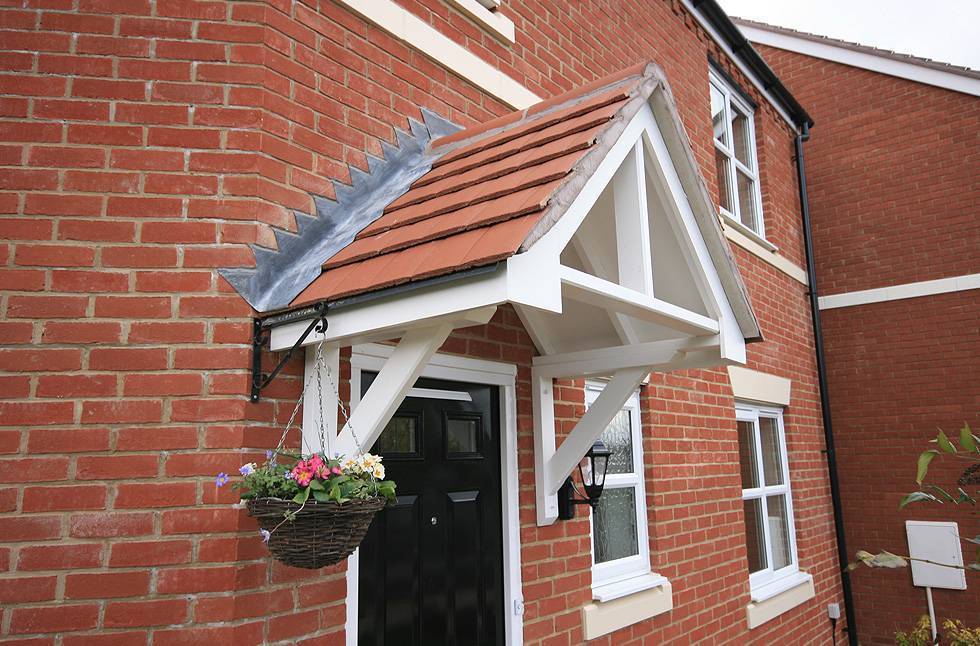

Двускатные козырьки
Навес домиком — один из популярных вариантов
Построить такой козырек можно, вооружившись двумя способами: с помощью двух или нескольких прямоугольных стропил, а также из пары прямоугольных рамок с обрешеткой. После этого, рамки соединяются между собой с помощью ригелей. На рисунке ниже представлен второй вариант, а о первом варианте речь пойдет несколько позже.
Первый вариант решения задачи
Как сделать козырек над дверью в виде домика
Во-первых, необходимо определиться с материалом изготовления, после чего из этого материала делается два четырехугольника определенных размеров. В верхней части эти два четырехугольника соединяются между собой с помощью коньковой доски
На этом этапе очень важно сформировать угол наклона этих четырехугольников. Для этого устанавливаются и формируются распорные элементы конструкции
Поскольку кровельный материал монтируется в вертикальном направлении, то элементы обрешетки крепятся горизонтально. Если кровельный материал мягкий, то потребуется сплошная обрешетка, выполненная из влагостойкой фанеры или из OSB плиты.
Перед креплением всей конструкции, предварительно изготавливаются кронштейны, которые передают всю нагрузку козырька на стену. Естественно, что лучше собрать всю конструкцию на земле, после чего ее устанавливают на место крепления. Как правило, подобный этап строительства не обходится без помощников.
Второй вариант решения задачи
Второй вариант основан на сборке нескольких стропильных систем, в зависимости от величины козырька. Трудно сказать, какой из этих двух вариантов проще, но и в первом и во втором случае получается двускатная кровля.
Пример двускатного крыльца со стропильной системой
Этот вариант также требует того, чтобы определиться с материалом всей конструкции. Если конструкция деревянная, как на изображении выше, то потребуется деревянный брус, а также кронштейны, при этом рама располагается горизонтально и упирается на кронштейны. После этого можно приступать к изготовлению 3-х треугольников, которые представляют обычные стропила, но значительно меньших размеров. После установки и закрепления стропил получается обычная стропильная система, но в уменьшенной форме.
Для улучшения внешнего вида, возле стойки устанавливаются укосы, которые могут быть изогнутыми, как на фото выше или прямыми. Естественно, что лучше всю конструкцию собрать на земле, поскольку работать на высоте не столь удобно, но в этом случае опять придется воспользоваться услугами помощников. Если работать на высоте, тщательно спланировав все этапы монтажа, то можно обойтись и без помощников, устанавливая и закрепляя каждый элемент системы отдельно.
Козырек из металла
Применение металлических профилей значительно упрощает весь процесс, но для этого нужно уметь пользоваться электрической сваркой или приглашать специалиста, а это удорожает всю конструкцию, поскольку такие услуги не дешевые.
Для начала нужно сварить два одинаковых треугольника, размеры которых определены в зависимости от размеров навеса. После этого треугольники соединяются между собой, как продольными, так и поперечными перемычками, в зависимости от угла наклона, а также размеров всей конструкции. Если необходимо, то количество перемычек увеличивают, исходя из характера кровельного материала. Как показывает практика, перемычки никогда не бывают лишними.
Двускатный козырек над крыльцом из металлической трубы
Для большей надежности, в конструкции должны присутствовать кронштейны. На рисунке выше представлен вариант козырька над крыльцом без упоров и укосов. На самом деле, подобная конструкция не отличается высокой надежностью, поэтому лучше установить дополнительные элементы, в виде укосов или стоек, а лучше, подойдя со всей ответственностью, установить и укосы и стойки. Следует помнить не только об осадках, но и ураганном ветре, который с легкостью сорвет такой козырек, если он без дополнительных усиливающих элементов.
Установка декоративных элементов не является обязательной, но без них, конструкция кажется простой и достаточно примитивной.
