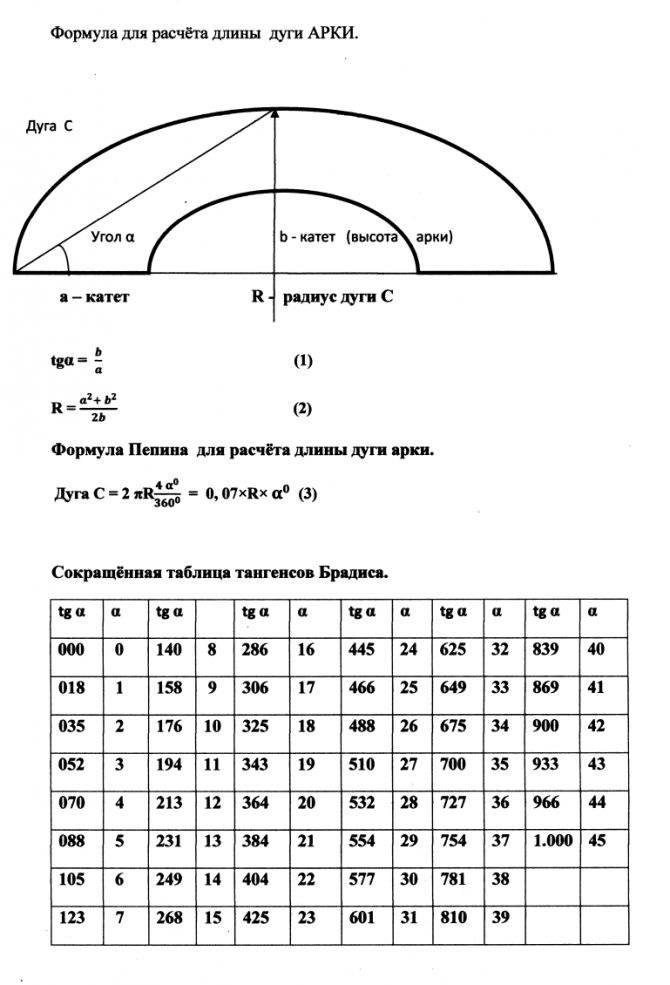

Калькулятор расчета радиуса лучковой арки

Основные этапы создания арок из кирпича

После тщательного анализа всех особенностей арочной конструкции, нужно начинать непосредственно сам процесс создания декоративного элемента.

В первую очередь происходит разработка арочного элемента. Желательно проработать все детали конструкции на чертеже. Далее нам понадобится гипсокартон (или ДСП) для создания сводчатого шаблона. В конечном итоге нам понадобится два таких элемента, которые и создадут форму нашей арке. Также нам понадобятся деревянные распорки, которые будут обеспечивать необходимое расстояние между элементами шаблона.

После этого наш шаблон нужно установить. Конечно же, он должен плотно входить в проем. Для фиксации можно также использовать деревянные подпорки. Следует несколько раз убедиться в том, что шаблон бесповоротно находится на одном месте, и никакие нагрузки не сместят его.

Укладка кирпича сверху шаблона происходить снизу вверх, причем одновременно и с обеих сторон. Предварительно нужно рассчитать, чтобы все кирпичи поместились в проеме. Разрезать кирпич для создания арки не рекомендуется, так как это нарушит целостность декоративной композиции. Стоит понимать, что швы между кирпичами должны быть минимальными.

Кладку нужно производить осторожно, чтобы цементный раствор не попадал на поверхность шаблона. При этом нужно заполнить все пустоты, образованные между кирпичами. После завершения кладки нужно зачистить поверхность, а также удалить лишние объемы цемента, которые всегда остаются после проводимых работ

Кроме того, не помешает выровнять все швы, так как они должны выглядеть одинаково. В строительных магазинах можно найти инструменты, которые помогут превратить обычные швы в своеобразное украшение объекта

После завершения кладки нужно зачистить поверхность, а также удалить лишние объемы цемента, которые всегда остаются после проводимых работ. Кроме того, не помешает выровнять все швы, так как они должны выглядеть одинаково. В строительных магазинах можно найти инструменты, которые помогут превратить обычные швы в своеобразное украшение объекта.

После того как цементный раствор застыл, можно смело извлекать шаблон из созданной арки. Конечно же, можно его и оставить, при этом данный элемент нужно будет покрасить либо произвести отделку поверхности. В самом конце нужно тщательно проверить каждый миллиметр поверхности, так как любая допущенная ошибка может стоить слишком дорого.

Общие принципы монтажа арки из гипсократона

Для формулирования общих принципов, формирования гипсокартонной арки, возьмем наиболее популярные технологии компании Кнауф. Естественно, технологии Кнауф основываются на ассортимент их продукции и к ним привязаны.

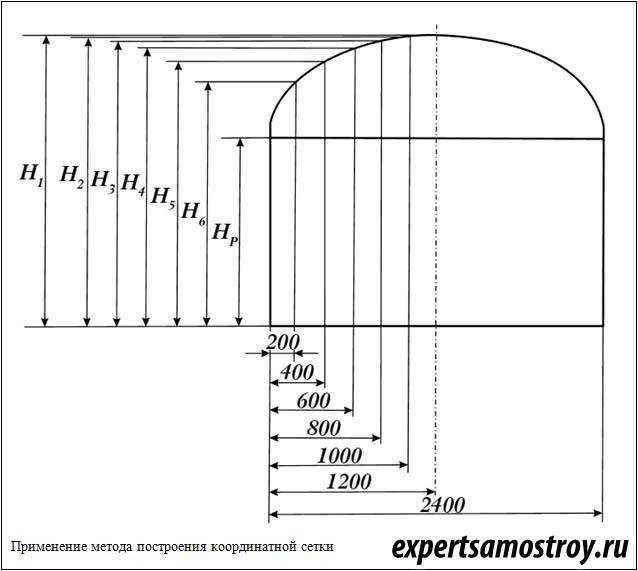

Радиус арки

Самый сложный элемент арки это криволинейная поверхность. Нужно изогнуть не только лист гипсократона, но и сделать криволинейный каркас. О каркасе, чуть ниже, здесь о радиусе изгиба гипсокартона.

Есть два способа согнуть гипсокартон: сухой и мокрый способы (читать отдельную статью: Как согнуть гипсокартон );

Радиус, на который можно согнуть гипсокартон сухим способом, зависит от толщины листа. Толще лист гипсокартона, больше радиус. В таблице видим эти радиусы.

Как видите, минимальный радиус сухого изгиба гипсокартона это 1000 мм, для этого нужен лист толщиной 6,5 мм. Это значит, что гипсокартон согнутый сухим способом, можно использовать только

• для сводчатого потолка,
• для арочного потолка из гипсокартона,
• для широкой арочной ниши,
• для арки в дверном проеме шире 1200 мм.

Сделать арку в двери до 900 мм и арку в проеме 300 – 500мм, или арку в узкой нише 100 – 400 мм не получится.

Арка над воротами

Любой выбранный материал обязан быть прочным и выдерживать значительные ветровые нагрузки. Арка, как правило, выглядит красиво и оригинально. Она имеет привлекательный вид вне зависимости от времени года.

Металлическая арка

Простейший способ – изготовить металлические разборные арки. В данном случае выгнутые дуги устанавливают в основание из профильных труб. Если арка над калиткой изготавливается не в виде полукруга, а готовое сооружение имеет овальную форму, то высота опор требуется большего размера – для свободного прохода.

Вариант из металла

На чертеже укажите ширину между двумя стойками арки. Высота опорных труб чаще всего составляет приблизительно 150–180 см, плюс 1 метр на углубление и заливку бетоном. При этом необходимо учесть следующее:

1. Чтобы изготовить такую конструкцию, будут необходимы 4 куска профтрубы длиной приблизительно 1,8 м и металлические прутки.
2. Из прутьев нужно изготовить 2 отрезка под полукруг. Размер рассчитывается по формуле соотношения полукруга арочного свода и диаметра окружности, который равняется ширине между опорами. К полученному размеру нужно добавить 7–12 см. Эта дополнительная длина требуется для установки прутьев в отверстия труб.
3. Стойки углубляют в предварительно выкопанные лунки глубиной 1 метр и заливают бетонным раствором. Проверяют вертикальность с помощью уровня.
4. Когда основание готово, необходимо сделать свод арки. От него значительно зависит внешний вид сооружения. Для чего с помощью трубогиба придайте металлическому пруту полукруглую или любую иную необходимую форму.
5. Готовый свод вставляется в основание трубы и приваривается. Но удобней и легче зафиксировать свод иначе, а именно вбить деревянные чопики в виде клина. Если появится необходимость демонтировать арку зимой, то крепить сваркой не обязательно. Чопики позволят снять вершину конструкции. Готовую арку можно украсить коваными элементами. Это могут быть гроздья рябины или другие растения.

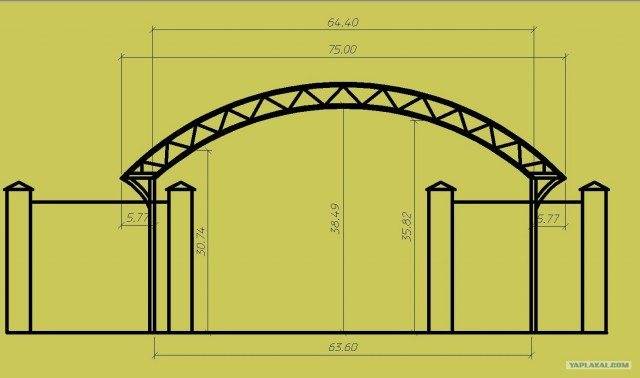

Схема изготовления конструкции для ворот

Не стоит забывать, что необработанные металлические конструкции подвергаются коррозии. Потому готовую арку нужно обработать грунтом и покрасить. Только после этого установленная арка над калиткой из металла своими руками полностью готова к эксплуатации.

Отделка кирпичом

Отделка арки кирпичом ведется после сглаживания наждачной бумагой неровностей. Обработанные участки необходимо прогрунтовать и покрыть шпаклевкой. Затем готовится клеевой раствор, который имеет цементно-песчаную основу. Использовать для укладки декоративного кирпича можно еще и жидкие гвозди.

Работы ведутся снизу-вверх, следовать необходимо от угла проема стены. Между кирпичами выдерживают расстояние в 5 мм. Кромки шлифуют напильником. Как только раствор высохнет, можно осуществить оформление швов. Для этого используется затирка нужного цвета. Ею заполняют строительный шприц. Использовать можно и резиновый шпатель. Затирку втирают в швы, но состав при этом не должен попасть на лицевую часть камня.

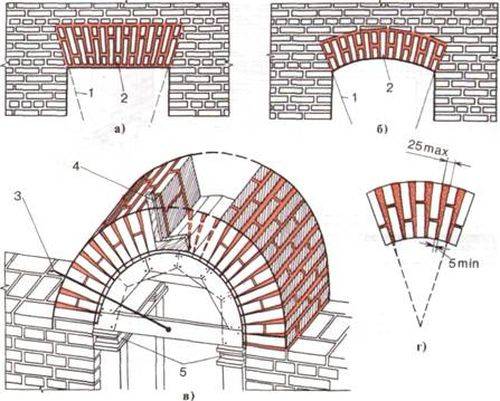

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

• классическая – высота полукруга — полширины проема;
• лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

• клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
• модерн – дуга как усеченный конус;
• романтизм – прямоугольной формы с небольшим закруглением углов;
• эллипс – используется в постмодерне или нью-вейве;
• портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Создание навеса из профильной трубы

Конструкция навеса особой сложностью не отличается.

Если чертеж навеса и необходимые для его сборки материалы уже есть, то можно приступить непосредственно к обустройству конструкции.

Изготовление навеса из профильной трубы осуществляется по следующему алгоритму:

1. Сначала размечается и подготавливается участок под навес. Нужно подобрать место для фундаментных ям и выкопать их, а потом засыпать дно всех ям щебнем.

   В ямах устанавливаются закладные элементы, после чего фундамент заливается цементным раствором.

2. К нижним частям стоек навеса привариваются стальные детали квадратной формы, размер которых совпадает с габаритами закладных деталей, как и диаметр отверстий под болты. Когда раствор застынет, столбы для навеса из профильной трубы прикручиваются к закладным деталям.
3. Следующий шаг – сборка каркаса.

   Профильная труба на этом этапе размечается и разрезается на необходимые куски, и только после этого может осуществляться изготовление ферм из профильной трубы для навеса. Сначала при помощи болтов крепятся боковые фермы, потом фронтальные перемычки, а последними при необходимости обустраиваются раскосные решетки.





















   Собранный каркас устанавливается на стойки и фиксируется выбранным способом.

Перед монтажом кровли навес нужно покрасить или покрыть антикоррозионным составом, чтобы предотвратить возможное разрушение материала – во время сборки базовое покрытие повреждается, и металлические детали в результате теряют сопротивляемость коррозии.

Кроме того, нужно понимать, что внешняя обработка не защищает конструкцию от разрушения изнутри, поэтому края труб необходимо закрыть заглушками.

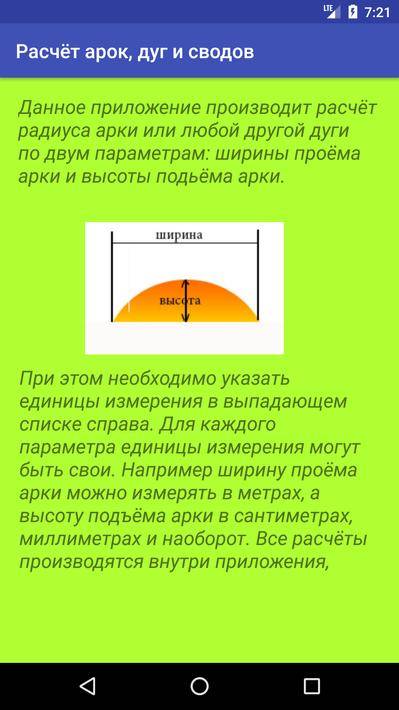

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

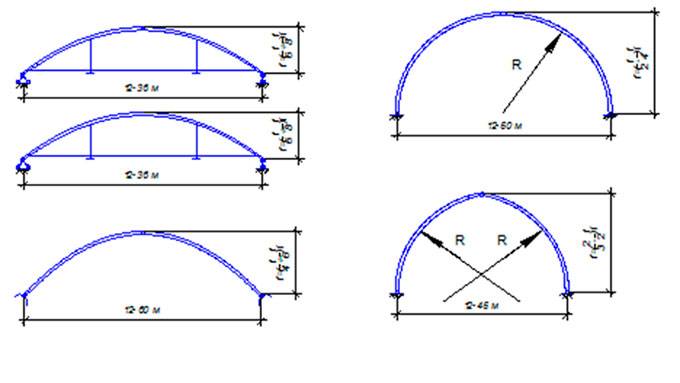

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.

Преимущества и недостатки

Главные достоинства таких конструкций следующие:

• Уникальная атмосфера в доме. Выложенные полукругом своды входной или межкомнатной двери создают особую, приятную атмосферу, которую почувствуют хозяева помещения и их гости.
• Несложное проектирование и монтаж. Даже без строительного опыта, внимательно изучив схему постройки, удастся возвести дверную арку из красного кирпича у себя в доме самостоятельно.
• Надежность конструкции. Арка представляет собой монолитное сооружение, способное выносить повышенные нагрузки.
• Универсальность. Сложить арку можно не только внутри дома. Ею часто обрамляют входные калитки, ворота, оконные проемы. Даже отверстие в печи можно обложить кирпичом в форме арочной дуги, что тоже является оригинальным решением и красивым дополнением к общему интерьеру помещения.

Однако такое строение имеет и недостатки, например, такие:

• Арка полукруглого вида требует создания единого стиля интерьера, куда входит специфическая облицовка стен, окон, пола. На воплощение этих идей потребуются существенные затраты труда, материалов и финансов, что не каждый может себе позволить.
• Строгое, пошаговое соблюдение технологии кладки. Если неправильно рассчитать размеры либо не по проекту сформировать кирпичный свод, высок риск того, что конструкция не выдержит и развалится.

Как выбрать материал и правильно варить их ↑

Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

Подобное решение имеет ряд преимуществ:

• Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
• Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
• Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.
• Цена фермы для навесов относительно небольшая, поэтому купить их не составит особого труда.

На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

Способы соединения профилей ↑

Как можно сварить навес

Среди главных достоинств профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

Безфасоночное сварное соединение обладает рядом достоинств:

• существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
• снижает трудозатраты и расходы на изготовление.
• стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
• полученный шов и присоединяемые детали получаются одинаково прочными.

Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

https://youtube.com/watch?v=lLI3N97P_-o%3F

Крепление на болты

Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

К основным преимуществам такого вида соединения относят:

• Простую сборку;
• Отсутствие необходимости в дополнительном оборудовании;
• Возможный демонтаж.

• Увеличивается вес изделия.
• Потребуются дополнительные крепежные детали.
• Болтовые соединения менее прочные и надежные, нежели сварные.

Виды арок из гипсокартона

Как элемент декоративного оформления интерьера, арка из гипсокартона применяется часто. Причин в этом несколько. Этот и сглаживание углов конструкции, и освобождение пространства комнат, за счет снятия дверей, и просто красивый внешний вид арки.

Одним из материалов, который может помочь сделать арку это гиспокартон. Благодаря своей пластичности, листы гипсокартона хорошо гнутся, а технологии соединения профилей для конструкций из гипсокартона, позволяют сделать арки любых радиусов и форм. Дальше я покажу три приема как сделать арку из гиспокартона, по стандартным технологиям, без «самоделок».

Для начала продуктивной работы, посмотрим на фото.

Оно характерно использованием понятия арка из гипсокартона сразу в трех конструкциях:

1. Арка в дверном проеме двухсторонняя (1);
2. Арка в дверном проеме односторонняя (2);
3. Узкая арка в нише (3).

Формы

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

• классическая – высота полукруга — полширины проема;
• лучковая – обрезанный конус, характерный для восточного стиля;

Процесс строительства

• клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
• модерн – дуга как усеченный конус;
• романтизм – прямоугольной формы с небольшим закруглением углов;
• эллипс – используется в постмодерне или нью-вейве;
• портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

Расчет поликарбонатного покрытия для арки

При принятом расстоянии между узлами верхнего пояса фермы 62.5 см и радиусе изгибания около 4.1 м в качестве покрытия может использоваться поликарбонат практически любой толщины. А вот для того, чтобы подобрать толщину поликарбоната нужно как минимум знать максимальную нагрузку и схему закрепления. Основными нагрузками для поликарбонатного листа будут снеговая и ветровая нагрузка. И тут нас ожидает первая засада. Во-первых, в СНиП 2.01.07-85 (2003) нет расчетных схем снеговых и ветровых нагрузок, точно отвечающих нашей конструкции. Наиболее близкими по смыслу являются схема 2 снеговой нагрузки согласно обязательного приложения 3 и схема 3 ветровой нагрузки согласно обязательного приложения 4:

Меняем на арки стандартные дверные и оконные проемы

Для создания интересного интерьера иногда достаточно заменить дверные и оконные проемы на красивые арочные своды. Конечно, при этом потребуется изменение формы окон и дверей, но результаты могут превзойти все ожидания, особенно если дом оформляется в стилях испанском, классическом, восточном или средиземноморском.

Поскольку современные тенденции планировки предлагают отказываться от традиционных межкомнатных перегородок, то создание определенных комфортных для каждого из жильцов дома камерных зон вполне возможно реализовать путем сооружения арочных проемов в стене, заменив ними двери.

Перекрытые арочными сводами расширенные дверные проемы помогут:

сохранить единое пространство квартиры,
разделят его на зоны,
создадут иллюзию приватности каждой из отделенных зон, что очень важно для комфортного проживания каждого из членов семьи.

Чаще всего арочные проемы обустраивают на стыках коридора или прихожей и гостиной, столовой и кухни, спальни и гардеробной

Особое внимание хочется уделить интересному архитектурному приему — созданию арок в переходных зонах, какими являются коридорчики между кабинетом и спальней, или входной зоной и гостиной

Оригинального эффекта можно добиться, если сводчатую форму придать не только проему, но и потолку всего коридорчика. Получается некоторое подобие сводчатых классических галерей, которые можно встретить в средневековой европейской архитектуре.

Усилить привлекательность такого варианта можно выполнив отделку арочного проема:

• сделать роспись красками,
• уложить красиво мозаичную плитку,
• использовать молдинги или декоративную лепнину с замысловатыми растительными орнаментами,
• расписать стены или сводчатый потолок живописными картинами или оклеить обоями-фресками.

Конечно, вариант отделки должен соответствовать общему стилю оформления помещений, смотрим интересные варианты арок в интерьере на видео:

Расчет поликарбоната на прочность и прогиб

Поликарбонат — достаточно новый строительный материал. В том смысле, что в Советском Союзе поликарбонат не использовался, а потому не было никаких ГОСТов или СП, регламентирующих параметры и свойства поликарбоната. Не появились подобные нормативные документы и за последние 20 лет использования поликарбоната. В основном потому, что производится поликарбонат все больше за границей или на совместных предприятиях и отвечает требованиям пока мало известных нам норм.

Зато рекламных материалов, посвященных удивительным и невероятным свойствам поликарбоната, в сети немало. И про прекрасные прочностные свойства, типа в 200 раз прочнее стекла, и про чудесные упругопластические свойства, мол, выгибать можно по достаточно малому радиусу, и светопроницаемость лучше, чем у стекла и срок службы огромный, чуть ли не 20 лет, и так далее. Все это, конечно, очень хорошо, но для расчета конструкций нужны несколько другие данные, а именно геометрические характеристики поперечного сечения, расчетное сопротивление сжатию и растяжению (если разное), модуль упругости. А такой информацией ни производители, ни продавцы делиться не торопятся, потому как вместе с поликарбонатом к нам с Запада пришла узкая специализация.

Расчет деревянных стропил крыши

Обычно в частном строительстве для устройства крыши дома используется деревянная стропильная система, которая обычно состоит из стропил (верхний пояс стропильной системы), обрешетки, подкосов, затяжек, стоек и прогонов. Основным элементом из них являются стропила. Именно от их надежности зависит “сложится” ли ваша крыша или нет. Поэтому для того, чтобы этого не случилось данные конструкции необходимо рассчитывать – делать подбор минимально допустимого сечения по прочности и прогибу.

Тип 1 – односкатная крыша, в которой стропила опираются на две опоры.

Тип 2 – в основе стропильной системы лежит треугольник, стропилины которого опираются по двум точкам.

Тип 3 – двухскатная крыша, состоящая из треугольной стропильной системы, в которой используются подкосы.

Тип 4 – треугольная арка с затяжкой на опорах.

Тип 5 – стропила крыши с шарнирным опиранием по концам и жестким защемлением в области конька.

Тип 6 – в стропильной системе каждая стропилина опирается на три опоры.

Тип 7 – стропильная система, в которой стропилины соединены приподнятой затяжкой.

Тип 8 – стропильная система мансардной крыши, которая опирается на четыре опоры и имеет затяжку в области верхних опор.

Примечание: Данный список можно было еще долго и долго продолжать. Но даже если Ваша крыша точно не соответствуют перечисленным типам, благодаря данному калькулятору Вы все равно сможете ее рассчитать. Просто нужно подобрать наиболее подходящий из предложенных.

Исходные данные

Условия эксплуатации:

Срок службы – здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина – это одна из досок стропил.

Материал – здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) – размеры сечения стропилины.

Сорт древесины – здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка – ставится “Да”, если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП “Нагрузки и воздействия” нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) – расчетные длины стропилин.

Углы наклона (P, P1 и P2) – углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) – реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) – усилия, возникающие в затяжке.

Гибкость стропилины – параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. – напряжение, возникающее в стропилах.

Rтреб – требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас – в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

Вариант 1 – на усилия и момент, возникающие на средней опоре.

Вариант 2 – на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. – прогиб, который возникает под действием нагрузок.

Fmax – максимально допустимый прогиб для стропил.

Запас – здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

Кладочные работы

Создание арки мало чем отличается от рядовой кладки. Сложности могут быть выражены лишь в расчете и изготовлении ровной опалубки. Если конструкция будет холодной, то лучше всего использовать раствор, приготовленный с учетом усиленной пропорции. Она предусматривает соединение 2,5 частей песка с частью цемента. Если же речь идет о мангале или печи, следует использовать раствор на глине.

Создавая арку под кирпич, вы должны выкладывать изделия с двух сторон от опалубки одновременно

Важно задействовать ограничители толщины нижнего слоя. Плоскость должна совпадать с плоскостью опор, швы при этом заполняются раствором

Удалять кружала можно лишь через 21 день с момента завершения работ.

Риск поломки

Если не следовать строго по инструкции кладки арок из кирпича, Ваша арочная конструкция может разрушиться.

Существует несколько причин, по которым арка из кирпича может лопнуть:

Небольшой радиус (высота) конструкции при достаточно большой ширине. Подобное строение воспринимает большие нагрузки, но не распределяет их. Как результат, возможно образование трещин, но массив не разрушится. Для создания шаблона можно применять уголки, либо основания из металла. Их используют для того, чтобы дополнительно прикрепить конструкцию, однако порой это может привести к весьма неблагоприятным последствиям. Ведь при использовании шаблона из дерева и после его демонтажа кирпичная кладка дает усадку и уплотняется. Однако, в случае применения металлического основания, кладка не проседает. Таким образом, строение выйдет весьма прочным, но и с некоторыми трещинами.
Шаблон довольно продолжительное время сохранялся в арке после ее создания. К примеру, его могли забрать не сразу, а оставить на ночь. За это время дерево впитало влагу, разбухло, а кладка арки не выдержала напряжения

Несмотря на то, что подобные случаи редки, все же рекомендуют соблюдать осторожность на этой стадии. Лучше накрыть арку при помощи полиэтилена.
Проседание основания

Образование трещин вблизи проемов окна – это один из признаков неправильно сооруженного фундамента. При этом, трещины в конструкции арки не являются исключением. В данной ситуации необходимо укреплять основание.

Расчет количества материала для арочного навеса

Посчитать количество кровельного материала для арочного навеса сложнее, чем для обычного укрытия с односкатной или двускатной крышей. Для таких кровель расчет материала начинают с вычисления площади ската. Для арочной крыши это не первый этап — сначала ее нужно «развернуть» на плоскость, чтобы получился прямоугольник, площадь которого нас и интересует. Одна сторона этого прямоугольника известна — это длина навеса. Вторая сторона — это длина дуги арки, и ее нужно рассчитать.

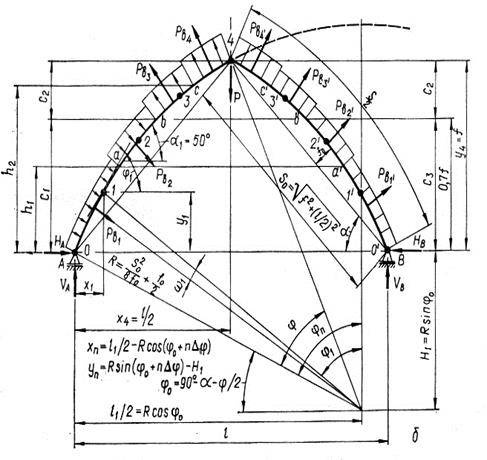

Если арочная кровля — часть окружности, то рассчитать дугу арки для навеса можно по формуле:

L — длина дуги, м;

α — угол сегмента, рад;

R — радиус окружности, м.

Обычно угол сегмента и радиус окружности неизвестен. Зато можно напрямую измерить высоту арки h и хордуl — ширину навеса. Тогда:

Сложновато выглядит, не правда ли? Особенно пугающе смотрится арксинус, с которым и ученики выпускных классов не так часто встречаются. Поэтому мы решили облегчить вам задачу и сделали онлайн-калькулятор, который за вас рассчитает длину дуги арки для навеса:

Онлайн-калькулятор для расчета длины дуги арочного навеса

Просто введите высоту арки и ее ширину и нажмите на кнопку «Рассчитать», а остальное программа сделает за вас. Калькулятор считает только простые арки, высота которых меньше или равна половине ширины. Если у вас арочный навес с вертикальными участками по бокам, то считайте длину самой арки и длину этих стенок отдельно.

Теперь наконец, о непосредственном расчете материала на арочный навес из металлопрофиля. Рассчитанную длину дуги нужно умножить на длину навеса. Так мы получим площадь поверхности навеса, которую и будем застилать кровельным материалом. Дальше ее просто нужно разделить на полезную площадь листа выбранной марки профнастила. В отличие от полной площади, которую получают простым перемножением ширины листа на его длину, для расчета полезной площади используют размеры с учетом боковых нахлестов. Но если будут еще и поперечные нахлесты, то количество материала нужно будет увеличить на 15%.

Пример

Продолжим расчеты. Ширина нашего навеса — 4 м, высота арки — 1 м, следовательно, длина дуги равна 4,64 м. При длине навеса 6 м площадь поверхности кровли будет равна 4,64×6=27,84 м. Допустим, для перекрытия навеса будет использоваться профнастил С21. Длину листа берем с небольшим запасом — 4,7 м. Поскольку полезная ширина выбранной марки профнастила ровно 1 м, для навеса понадобится 6 таких листов.

Количество профильных труб для навеса зависит от проекта. Как правило, это:

• 4–6 опорных труб 80×80 или 100×100 мм;
• профиль 40×40 мм для дуг по одной штуке на каждый метр длины навеса;
• профиль 60×30 мм или 40×40 мм для раскосов и боковых ферм.

Советуем считать профильные трубы в штуках, а не в метрах — так меньше вероятность ошибиться. Кроме того, при заказе готового комплекта профилей, вам не нужно будет тратить время на разметку труб и самостоятельную резку. Нужно будет просто собрать каркас навеса как конструктор.

Кладка арочного проема

Когда все параметры станут известными, проводится монтаж деревянного эскиза, после чего следует непосредственно кирпичная кладка.

Распределение кирпичиков выполняется снизу, при этом кладка осуществляется по обеим сторонам будущей арки. Чтобы не нарушать расстояние между опорами, кладется доска нужной длины, которая держится на столбах и перемещается по мере их увеличения. После необходимо установить брус по обеим сторонам конструкции, который будет служить подпоркой.

При выкладывании колонн стоит учесть, что количество рядов, выкладываемых для формирования арки, не должно быть четным

Важно тщательно заполнять раствором все швы и перемычки, иначе конструкция будет ненадежная. Дойдя до центрального свода, нужно установить «замковый» кирпич, с помощью которого удастся зафиксировать всю перемычку проема

Когда конструкция будет полностью выложена, деревянный шаблон убирается. Для отделки арки можно использовать декоративную штукатурку, имитирующую красный кирпич. Если арочная конструкция возведена на улице, например, над калиткой, для облицовки выбирается штукатурка для наружных работ.

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.

^ вернуться к содержанию
