Виды и инструкция по эксплуатации котлов Protherm Скат

Преимущества и недостатки

Двухконтурные котлы Протерм полностью справляются с отоплением и нагревом воды – КПД до 107%

Надежное и качественное европейское оборудование стало популярно в России благодаря следующим положительным особенностям:

• Высокое качество сборки и широкий функционал.
• Оборудование предлагается по средней стоимости.
• Широкий ассортимент моделей с различным исполнением.
• Адаптация к российским климатическим условиям.
• Автоматизация управления, функция самодиагностики.

Недостатки техники:

1. При большом потреблении горячей воды падает температура и в отопительном контуре.
2. Котлы получают гарантийное обслуживание только при монтаже специалистами.
3. При использовании оборудования на минимальной мощности газ расходуется неэффективно.

Электрокотлы отопления Protherm и их особенности

Ассортимент устройств, работающих на электрическом топливе, представлен линейкой «Скат». Модель разработана для отопления квартиры, частного дома, дачи или небольшого офиса – одним словом, любого помещения, где имеется возможность подключить прибор к электросети. Такой котел можно использовать не только как основной, но и как резервный источник тепла, который выручит в случае перебоев в снабжении топливом или неисправности основного (твердотопливного, газового или дизельного) устройства.

Одним из важнейших преимуществ этой продукции является цена электрокотла Protherm. Вам не потребуется несколько лет копить деньги на его приобретение или брать кредит в банке и платить за него огромные проценты. За вполне доступную плату вы получаете удобный и надежный отопительный прибор с гарантийным сроком 2 года.

К многочисленным достоинствам предлагаемых устройств относятся:

• наличие в линейке «Скат» восьми модификаций с различной номинальной мощностью – от 6 до 28 кВт. Приборы, имеющие мощность 6 и 9 кВт могут работать от сети напряжением 220 или 380V. Более мощным устройствам требуется напряжение 380V;
• котел на электричестве Protherm оборудован ступенчатым переключателем мощности с максимальным шагом до 7 кВт. Чтобы избежать слишком резких скачков мощности, предусмотрена задержка её переключения на некоторый интервал времени;
• очень высокий коэффициент полезного действия – 99,5 %. Он достигается благодаря усовершенствованной конструкции, а также за счет уникальных свойств электрического топлива, которое не дает никаких отходов. Поэтому отсутствуют потери произведенного тепла с удаляемыми продуктами сгорания, в то время как приборам, работающим на углеводородных видах топлива, избавиться от таких потерь полностью не удается;
• электрокотел для отопления Protherm оснащается, кроме нагревательного элемента и теплообменника, также расширительным мембранным баком (его емкость – 7 л), циркуляционным насосом с автоматическим воздухоотводчиком и электронным блоком управления. Имеется термостат для защиты от перегрева и датчик протока теплоносителя;
• для управления функциями в конструкцию прибора включается автоматический электронный блок с жидкокристаллическим дисплеем. Интерфейс данного устройства интуитивно понятен, поэтому никаких специальных теоретических знаний или обучения практическим навыкам для пользования данным отопительным прибором не требуется;
• купить электрический котел Protherm можно вместе с комнатным регулятором температуры, источником питания для которого служат обычные батарейки. Он подключается с помощью провода к блоку управления отопительным устройством и помогает постоянно поддерживать в доме тепловой комфорт. Изготовитель предлагает несколько вариантов регуляторов, которые адаптированы к выпускаемым моделям. Среди них есть устройства с функцией модуляции, а также с возможностью программирования режима отопления на сутки или на неделю. Предусмотрена также программа защиты прибора от замерзания;
• в серию отопительных устройств «Скат» входят только одноконтурные модели, предназначенные для отопления. Для организации горячего водоснабжения в конструкции имеется возможность подключения накопительного косвенного бойлера. Скорость нагрева воды составляет около 15,3 л/мин;
• компактные настенные электрические котлы Protherm занимают совсем немного места, поэтому они удобны даже для маленькой дачи. Для экономии полезной площади бойлер можно поставить под котлом или выбрать модель, которая навешивается на стену рядом с ним. Предприятие выпускает водонагреватели различного объема, дизайн которых выполнен в одном стиле с отопительными приборами. Корпус бойлера может иметь цилиндрическую или прямоугольную форму;
• с предлагаемыми отопительными приборами можно использовать погодозависимую автоматику (конечно, цены на электрокотлы Protherm с уличными датчиками и интеллектуальной системой управления будут чуть выше). Микропроцессор, в который поступает информация от датчиков, выполняет гибкую регулировку режима отопления соответственно «капризам» погоды. Это позволяет владельцу сэкономить значительные средства, так как электричество не расходуется понапрасну.

Основные модели

Модельный ряд «Скат» довольно широк из-за различных мощностей котлов. Такой разброс необходим для полного обеспечения потребностей в отоплении любых помещений: начиная от маленьких комнат, заканчивая крупными производственными помещениями.

Настенные варианты — это преимущественно одноконтурные устройства (но имеются и двухконтурные с возможность подачи ГВС), созданные для обогрева квартир и жилых домов. Они просты и удобны в эксплуатации и монтаже.

Важно! Мощность колеблется в пределах от 6 до 24 кВт. Крепление на стену отметает необходимость оборудования дополнительной комнаты под отопительную систему

Скат 6 кВт

Котел с производственной мощностью в 6 кВт при правильной настройке и продуманной системе отопления способен обогревать дом площадью до 60 квадратных метров. Мощность делится между двумя блоками нагревательных элементов по 3 кВт каждый. Шаг многоступенчатой регулировки равняет 1 кВт. Масса модификации равна 34 килограмма. Это делает возможным установку котла прямо на стену. Рабочее напряжение 220 или 380 В (работает от трехфазных и однофазных сетей). Оборудование имеет собственное простейшее программное обеспечение, благодаря чему имеет возможность самостоятельно регулировать нагрев теплоносителя.

Электрокотел скат 9 квт

В плане энергопитания данная модель также универсальна: может питать от однофазной сети с напряжением 220 В либо от трехфазной в 380 В. Мощность в 9кВт между двумя блоками ТЭНов делится не на равные части: один из них 6 кВт, второй берет на себя оставшиеся 3 кВт.

Пропорционально мощности увеличивается и возможная площадь для обогрева — у этой модификации она равняется уже 90 квадратным метрам. На панели котла установлен дисплей. На котором отображаются основные данные о системе и состоянии теплоносителя.

12 кВт

Этот вариант работает исключительно на питании от трехфазной сети в 380 В, имеет два отдельных блока нагревательных элементов, каждый по 6 кВт.

Таким котлом обеспечивается обогрев жилища площадью до 120 квадратных метров. Несмотря на довольно высокую мощность, является настенной моделью.

24 кВт

Режим питания — от сети с напряжением 380 В. Нагрев обеспечивают четыре блока ТЭНов по 6 кВт. Наибольшая площадь помещения для отопления составляет 240 квадратных метров. Оснащен дисплеем на передней панели, на который выводятся подробные данные о состоянии системы отопления и окружающей среды. Также котел оборудован чувствительной пошаговой настройкой мощности. Это позволяет не только выбрать подходящий температурный режим, но и обеспечить значительную экономию электроэнергии.

К аппаратам любой мощности и модели имеет возможность подключения дополнительного контура для нагрева ГВС. На оборудование любой модификации производителем дается срок гарантии равный одному году.

Важно! Для экономии средств за оплату электроэнергии рекомендуется покупка двух электрических счетчиков на ночной и дневной тариф (в случае, если предусмотрена отдельная оплата)

Популярные модели

В модельном ряду компании электрическое и газовое нагревательное оборудование различной мощности. Среди наиболее популярных модификаций:

Гепард

Настенная модификация снабжена теплообменником из нержавеющей стали. Это модель мощностью 23 кВт. Управление работой системы автоматизировано, может осуществляться с помощью датчика температуры. Компактный корпус позволяет устанавливать агрегат в квартирах и дачах. Котел Гепард выпускается с принудительным и естественным отводом продуктов горения.

Медведь

Серия Медведь состоит из нескольких модификаций:

• TLO – низкотемпературный котел с чугунным теплообменником. Модель не нуждается в подключении к электричеству, она оснащена пьезорозжигом.
• KLOM – напольная стационарная установка с модулирующей горелкой. Котел имеет электронную систему розжига, работает по заданному температурному графику.
• PLO – агрегат оснащен инжекторной горелкой для изменения температуры воды. На панели имеется переключатель ступеней. Дисплей отображает температуру и давление в системе отопления.
• KLZ – котел получил встроенный бойлер на 90 л и электронный розжиг горелки. Мощность можно регулировать от 70 до 100%. Техника имеет функцию самодиагностики.

Волк

Одноконтурный котел со стальным теплообменником. Модель привлекает энергонезавимостью и демократичной стоимостью. Она рекомендуется для частных домов и дач. Для розжига горелки предусмотрен пьезоэлемент.

Медведь

Волк

Гепард

Тигр

Двухконтурный агрегат со встроенным бойлером оснащен функцией контроля температуры и скорости подачи воды. Модели выпускаются мощностью 12 и 24 кВт. Мощность оборудования 24 и 28 кВт. Выбор режима, контроль эксплуатации и возможные ошибки отображаются на ЖК-экране. Функция программирования в зависимости от сезона позволяет экономить топливо.

Рысь

Газовый котел подойдет для помещений, где нет дымохода. Он снабжен системой принудительного отвода продуктов горения. Серия отличается компактным исполнением и доступной ценой. Агрегат работает в двух режимах «Комфортный» и «Экономичный». Он имеет функцию подготовки горячей воды. Тепловое оборудование снабжено циркуляционным насосом и расширительным баком.

Пантера

Серия предназначена для систем отопления с принудительной циркуляцией теплоносителя. Это навесные котлы из прочных композитных материалов. Мощность моделей в пределах 12-35 кВт. Пантера бывает с открытой и закрытой камерой сгорания, конденсационного и конвекционного типа. Нагрев воды до установленной температуры происходит за несколько секунд.

Тигр

Пантера

Рысь

Скат

Скат

Электрический котел – это надежная отопительная техника для дома, дачи или квартиры. Модели Скат отличаются высокой производительностью и простотой обслуживания. Новинка с 2020 года – встроенный накопительный бойлер. Одноконтурный котел имеет функцию самодиагностики, он полностью защищен от перегрева и заклинивания насоса.

Электрический котел отопления Скат

Диапазон тепловой мощности: от 6 до 28 кВт

Электрокотел отопления Protherm СКАТ обладает целым рядом неоспоримых преимуществ по отношению к газовым котлам, и представляет разумную альтернативу газовому отоплению:

КПД 99,5%, при соблюдении правил эксплуатации остается неизменным в течение

всего срока использования;

простой монтаж; экологичность и бесшумность; удобство управления, регулировки и обслуживания; новый стильный корпус; нет необходимости в каких-либо разрешительных документах.

Особенности электрокотла Протерм Скат:

Удобство и простота комбинирования с накопительным водонагревателем

системы горячего водоснабжения; простой монтаж в комплекте с бойлером;

Возможность работы котлов мощностью 6 и 9 кВт от сети переменного напряжения

220 В.;

Широкий модельный ряд — 8 моделей от 6 до 28 кВт; Эквитермическое регулирование (погодозависимая автоматика); Защита от превышения и резких скачков напряжения; Плавное регулирование мощности; Возможность внешнего управления мощностью котла для предотвращения превышения нагрузки в сети (подключение реле разгрузки); Возможность работы в каскаде; Полная комплектация для начала работы без дополнительного оборудования — циркуляционный насос, расширительный бак; группа безопасности; Высокий КПД; Быстрый отклик на увеличение потребности в тепле; Современный дизайн;

На некоторых функциональных особенностях электрического котла Protherm Скат имеет смысл остановиться потробнее.

Плавная регуляция мощности котла

На наш взгляд, очень удобной функцией, реализованной в электрокотле Скат, является возможность плавного увеличения мощности. Данная особенность котла позволяет защитить электрическую сеть Вашего дома от резких скачков нагрузки при включении котла. Кроме того функция плавной модуляции мощности позволяет достичь высокого уровня теплового комфорта при отоплении.

Плавное регулирование мощности котла осуществляется за счет последовательного подключения или отключения отдельных нагревательных элементов теплообменника. К примеру, в электрическом котле Протерм Скат 9KR13 при установленных двух ТЭНах мощностью 6 и 3 кВт, функция постепенного увеличения мощности позволяет плавно увеличивать нагрузку с дискретностью всего в 1 кВт!

Защита от замерзания

В электрическом котле Протерм Скат реализована защитная функция от замерзания теплоносителя (воды) в котле. Данная функция не защищает от замерзания систему отопления или горячего водоснабжения.

Для предотвращения замерзания электрокотел Скат работает следующим образом:

При понижении температуры теплоносителя в теплообменнике электрокотла ниже 8°C, его насос автоматически включается и работает до тех пор, пока температура теплоносителя в электрическом котле не поднимется до +10°C. А при снижении температуры теплоносителя до +5°C электрокотел Скат включается на отопление и работает до достижения температуры теплоносителя +25°C. Но если температура теплоносителя всё-равно будет снижаться, то при понижении температуры ниже +3°C электрокотел блокируется.

Насущным вопросом для всех владельцев котлов электрических является проблема экономии электроэнергии. На некоторые вопросы отвечает наша статья о снижении энергозатрат при эксплуатации электрокотла

материалы на электрокотел «Скат»

Проспект 3.49 МБ

Паспорт 266.46 КБ

Инструкция 1.31 МБ

Сервисная Инструкция 10.2 МБ

Что на счёт защиты от замерзания?

Вода в моделях от Proterm никогда не замёрзнет благодаря специальной системе защиты. Она работает как на всё отопление в целом, так и конкретно на горячее водоснабжения. Работает всё следующим образом.

Если в отопительном устройстве Proterm теплоноситель остывает до восьми градусов и ниже, автоматически включается насос. Он работает до тех пор, пока температурный уровень не станет равным +10 градусам. На отопление электрический котёл от компании Proterm включается, если температура понижается до +5. Этот режим действует до тех пор, пока уровень температуры не повысится до +25. Электрический прибор вообще блокируется, если температура всё равно продолжает понижаться.

О котлах и регулировке мощности

• Очень удобно то, что в каждой модели есть возможность плавно увеличивать мощность по мере необходимости. Таким образом, при включении электрического котла сеть полностью защищена от скачков напряжения. Есть возможность добиться высокого уровня комфорта в любых условиях.
• Последовательное отключение, подключение отдельных нагревательных элементов теплообменника – вот за счёт чего электрический котельный агрегат может полностью регулироваться. Например, Protherm Скат 9KR13 – одна из моделей, где есть возможность плавно увеличивать нагрузку с дискретностью всего в 1 кВт. И это при том, что устанавливаются два ТЭНа, от Protherm, например, с мощность в 6 и 3 кВт.

Особенности электрокотлов Protherm

Можно установить дома обычную угольно-дровяную печь, но тогда придется каждые два-три часа подбрасывать новую порцию топлива, выгребать золу. При этом ночью люди спят, поэтому утром дома все равно будет не намного теплее, чем снаружи.

Электрический котел может использоваться как основной источник тепла. Или как вспомогательный — ночью, а также дополнительный — на случай сильных морозов. Если загородный домик зимой используется редко, то электрообогрев — наименее хлопотный вариант.

Длинная модельная линейка электронагревателей СКАТ компании Протерм дает возможность точно подобрать мощность котла для помещений любой площади вплоть до 280 м². Возможно каскадное (последовательное) подключение к отопительной системе двух нагревательных приборов для поэтапного строительства.

Настенный электрический котел Protherm при любой мощности имеет стандартные размеры: высота — 74 см, ширина — 41 см, глубина — 31 см. Компактность габаритов, небольшой вес позволяет установить прибор на любой достаточно прочной стене. Причем отдельного подсобного помещения не нужно.

Цены на котлы Protherm

котел Protherm

Технические характеристики

Электрический котел протерм можно купить в нескольких модификациях. Отличие между ними только по мощности: 6, 9, 12, 14, 18, 24, 28 кВт.

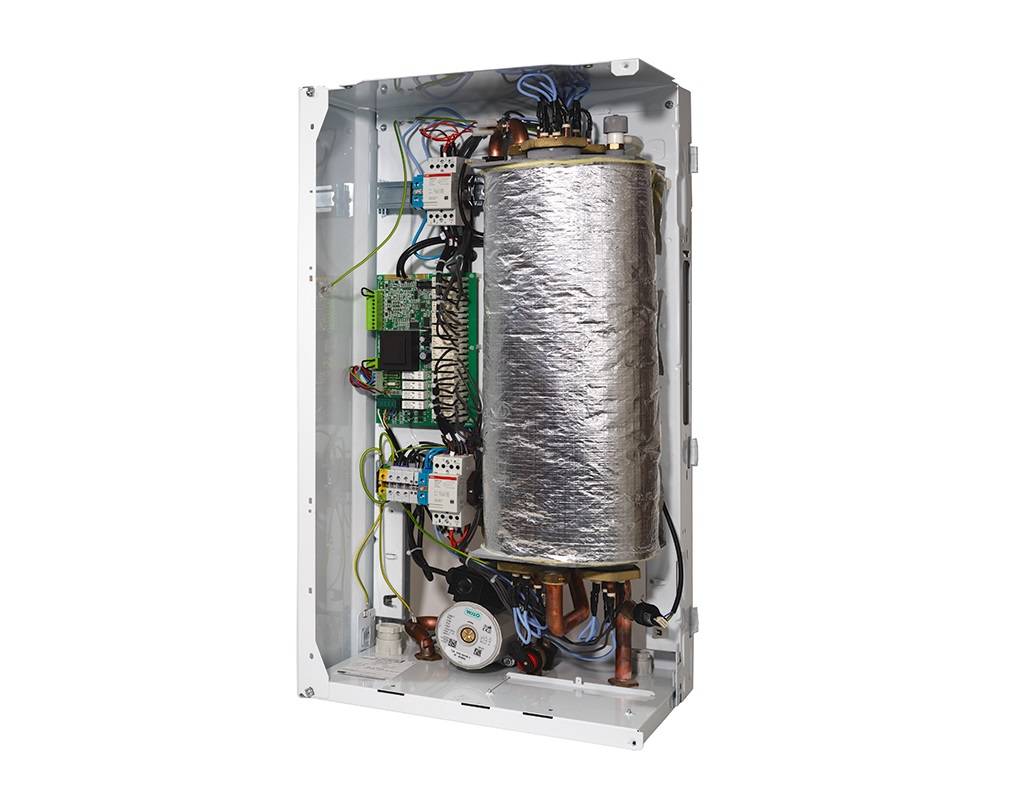

Конструктивно одноконтурные нагреватели СКАТ комплектуются следующими деталями, узлами, агрегатами:

1. Расширительный бак на 7 литров.
2. Теплообменник в медном корпусе с ТЭНами (теплоэлектронагревателями).
3. Электронная система безопасности.
4. Блок управления с дисплеем.
5. Гидрокомплекс из циркуляционного насоса, предохранительного клапана, воздухоотвода.
6. Датчик температуры, термореле.

Дисплей и кнопки переключения режимов работы расположены на передней панели корпуса электрокотла. С их помощью устанавливается необходимая величина нагрева теплоносителя для отопительной системы и бойлера ГВС (горячего водоснабжения).

Кнопкой Mode/Ok выбирают подходящий вариант работы:

1. Стандартный режим отопления с диапазоном 25—85 °С.
2. Режим «теплый пол», 30—45 °С.
3. Подогрев горячей воды в бойлере, 35—70 °С.

На дисплее отображается информация о температуре отопительной системы и бойлера ГВС. Рядом находятся индикаторы выбранного режима подогрева, давления воды, мощности. На нижней панели расположен манометр, штуцеры для подключения труб диаметром 3/4 дюйма, сливной патрубок.

Преимущества

Важнейшее качество электрокотла — это предельно простое управление. Для домохозяйки выставить необходимые параметры работы почти так же просто, как на современном утюге. Нейтральный белый цвет и дизайн внешнего корпуса подойдут к интерьеру кухни. Выполнить монтаж с последующим подключением можно своими руками.

Приобретая модель СКАТ производства компании Protherm получаем массу других преимуществ:

• высочайший КПД на уровне 99 %;
• отпадает необходимость дымохода, поэтому можно применять даже в многоквартирном доме;
• идеальное дополнение к существующему печному отоплению — ночью гарантирована стабильность оптимальной температуры внутри помещения, где отдыхают хозяева;
• щадящий алгоритм включения нагрева — мощность увеличивается поэтапно, поэтому не возникает перегрузок сети электропитания;
• бесшумная работа;
• самодиагностика работоспособности узлов, системы в целом с выдачей соответствующей информации на монитор;
• электронный блок безопасности.

Цены на электрокотлы СКАТ зависят от выбранной мощности и начинаются от 38000 рублей.

Недостатки

Главным ограничителем повсеместного использования электрокотлов для отопительных систем является стоимость электроэнергии.

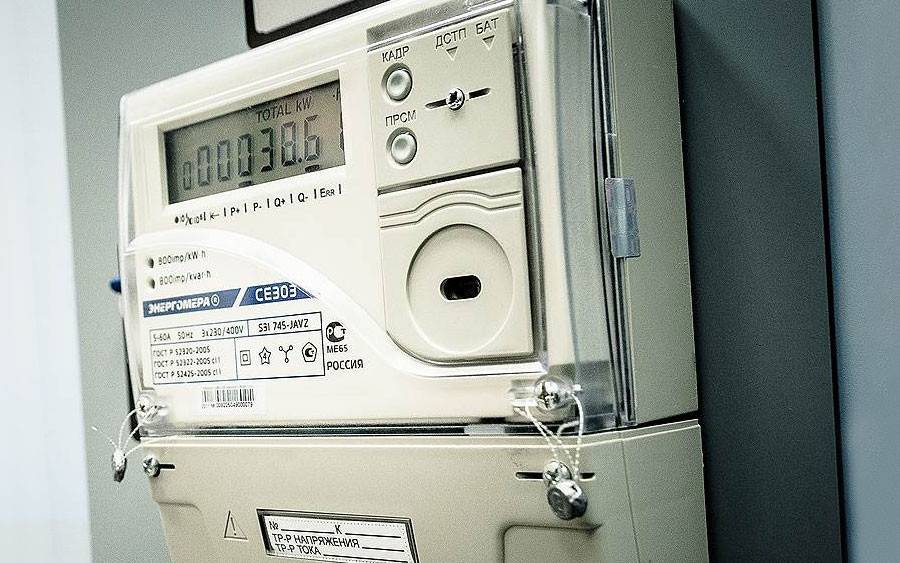

Для уменьшения эксплуатационных издержек нужно установить двухтарифный электросчетчик.

Если дома установлена дровяная или угольная печь, не обладающая большой массой и теплоемкостью традиционной русской, то для дежурного ночного отопления электрокотел практически не имеет альтернативы.

Необходимо отметить некоторые другие недостатки котлов СКАТ:

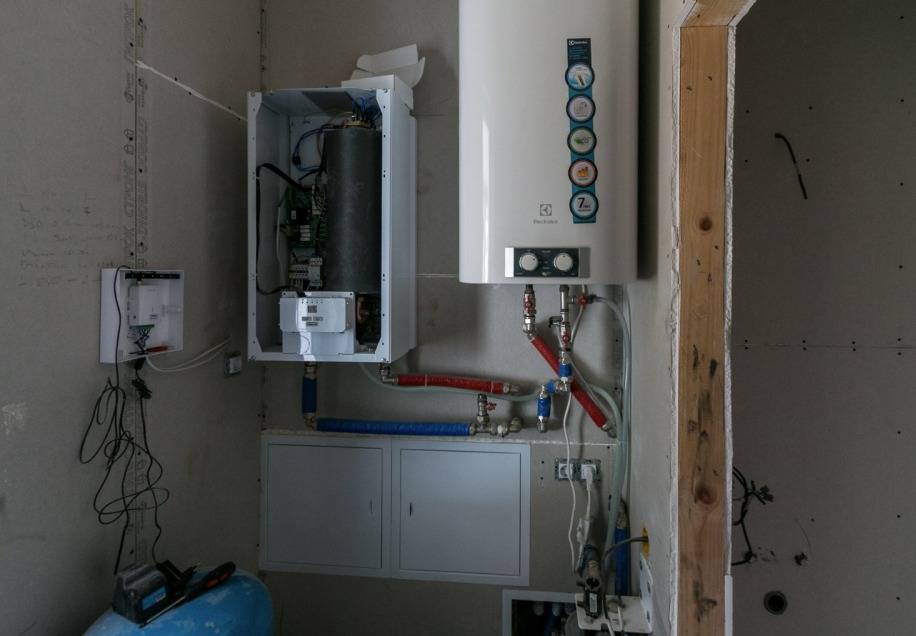

• в комплекте поставки отсутствует накопительный бак — бойлер ГВС, который нужно будет приобрести отдельно;
• устройство не адаптировано для работы с антифризом;
• выбор мощности электрокотла ограничен возможностями подводящих электросетей;
• отсутствие опции регулировки по температуре воздуха в отапливаемом помещении.

В большинстве случаев отопление газом выгоднее, если соответствующий трубопровод находится рядом, а затраты по подключению будут посильны. Во всех других случаях может выручить вариант с электрокотлом.

Краткая инструкция по эксплуатации

Грамотная настройка газовых котлов Рrоthеrm обеспечивает оптимальные температурные режимы в разных по назначению и площади помещениях. Кроме прочего, регулирование автоматики такого оборудования способствует повышению эффективности агрегата, а также делает его работу надёжной и безопасной. Современная автоматика решает проблемы:

• открытия и закрытия арматуры в подающей газ системе;
• процесса запуска агрегата в автоматическом режиме;
• установленного или экстренного отключения котлового оборудования;
• регулировки уровня пламени в горелке посредством термодатчика;
• отображения на экране показателей температуры воздуха, уровня нагрева теплоносителя и других параметров.

Инструкция по настройке газового котла:

• подключение термостата к температурному датчику, зафиксированному в помещении, и установка необходимых значений позволяют получить комфортный температурный режим отопления;
• монтаж терморегулирующего вентиля на подающих трубах перед отопительными радиаторами помогает изменять площадь поперечного трубного сечения и легко осуществлять процесс регулирования температуры теплового носителя;
• первый запуск системы на предельной температуре позволяет используемому теплоносителю беспрепятственно попадать в резервуар, что способствует его максимальному заполнению;
• повышению КПД способствует своевременное удаление накипи и сажи, а также контроль отсутствия воздуха в системе и монтаж ограничителя тяги;
• регулирование показателей давления осуществляется при помощи специальных клапанных регуляторов, а с целью повышения давления устанавливается циркуляционный насос;
• уменьшение мощности котловой горелки выполняется в автоматическом режиме через сервисное меню, а регулирование мощности на увеличение осуществляется установкой дополнительных радиаторов или заменой уже существующих на максимально мощные модели;
• многие агрегаты характеризуются полноценной работоспособностью при давлении 1,5 атм., а в норме такое значение бывает на 0,3 атм. ниже, чем показатели в отопительной системе;
• незначительное понижение уровня давления в агрегате восстанавливается в процессе стандартного перезапуска;
• автоматический выбор режима функционирования газового котла помогает поддерживать нужный уровень температуры даже при длительном отсутствии потребителей в помещении.

Процесс первого включения котла сопровождается его короткой и энергичной работой после полного подсоединения агрегата к отопительной системе, благодаря чему легко осуществляется проверка корректности монтажа котлового оборудования и полноценного функционирования отопления.

Преимущества

Это инновационная техника, отвечающая европейским стандартам безопасности и качества. Разработчики внедряют передовые технологии и современные технические решения. На российском рынке и в странах СНГ котлы этой марки имеют доступные цены, но при этом не уступают по эксплуатационным свойствам мировым аналогам.

Основные преимущества котлов:

• большой выбор моделей стандартной комплектации конвекционных и конденсационных установок;
• высокая эффективность с показателями КПД в диапазоне 90-94 %, достигаемыми за счет выверенной конструкции и комплектации высококачественными элементами;
• простота обслуживания настенного устройства;
• высокая степень адаптации к российским коммунальным инженерным сетям, котлы могут греть воду даже при пониженном давлении в магистральных сетях газа и воды.

Недостатки газовых котлов «Протерм» «Гепард»:

• пластиковая гидравлическая система;
• маломерный расширительный бачок.

Важно! Гарантийный срок два года сохраняется при выполнении монтажно-наладочных работ специалистами, сертифицированных дипломами Protherm

Что на счёт стоимости подобного оборудования?

Изделия от этого производителя можно смело отнести к среднему ценовому сегменту. Они доступны для самого широкого круга потребителей, стоимость составляет от 23 до 28000 рублей

Если отопление у кого-то только организуется, то стоит обратить внимание на словацкого производителя Protherm. Длительный срок службы гарантирован, ведь каждый электрический котёл Protherm проходит полную проверку по качеству

Несмотря на доступную цену, уровень качества остаётся высоким.

На российском рынке электрические котлы Protherm известны уже довольно давно. За время существования Protherm смогла доказать, что способна соответствовать даже стандартам мирового уровня.

Достоинства покупателями отмечаются следующие:

• Надёжность.
• Умеренная цена.
• Высокий КПД.
• Бесшумная работа.
• Небольшие габариты.
• Великолепный дизайн.

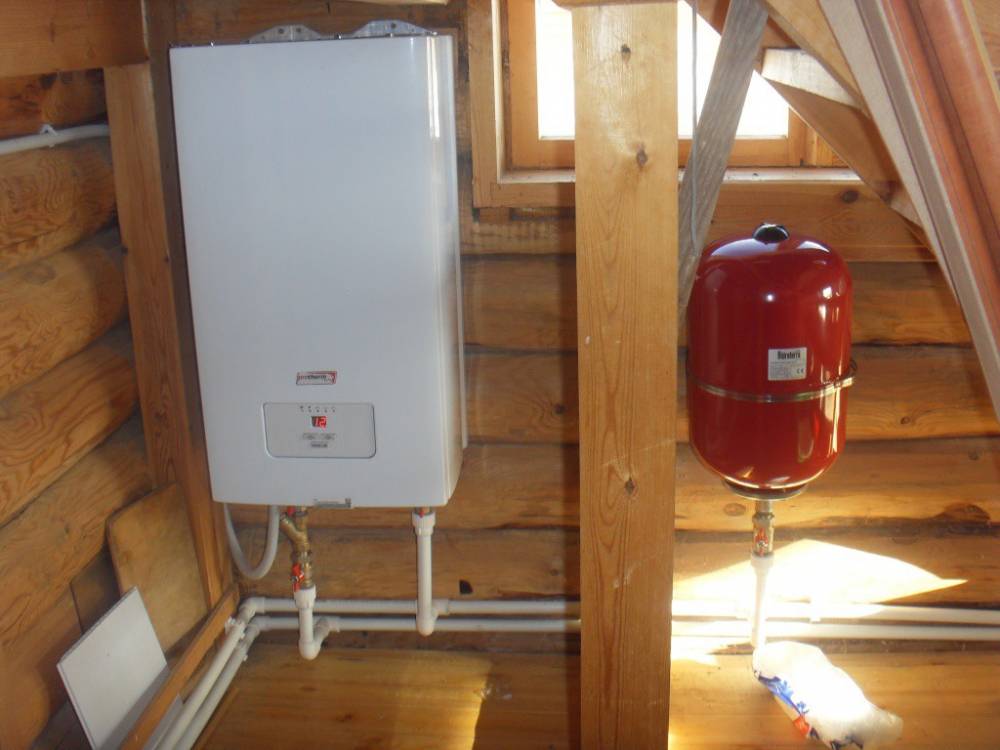

Рис. 4 Подключение модели к системе отопления

Режимы отопления Протерм Гепард

Газовый котел Протерм Гепард может работать в нескольких режимах:

1. «Отопление» — необходимо нажать кнопку MODE один раз, и на дисплее отобразится символ «радиатор» с актуальным значением давления в отопительной системе. Находясь в этом режиме, агрегат работает только на производство отопления, ГВС при этом отключено.
2. «Лето» — активируется нажатием MODE дважды. На экране появится показатель давления в системе отопления вместе с символом «кран с каплей воды». В этом режиме котел работает только на снабжение горячей водой.
3. «Отпуск» — следует нажать кнопку MODE трижды, и на экране появляется символ OFF с показанием давления. В данном режиме отопление и ГВС не работает, но все защитные функции устройства активны.

Регулировку желаемой температуры отопления или горячей воды можно произвести с помощью кнопок «+» и «-». Настройку осуществляют следующим образом:

1. Температуру ГВС регулируют так: после нажатия кнопки «+» или «-» начинает мигать символ «кран с каплей воды» и «ºC». Необходимое значение температуры выставляется в диапазоне от 38ºC до 60ºC.
2. Температуру отопления выставляют также с помощью клавиш «+» и «-». После нажатия одной из них клацают на кнопку MODE, появляется мигающий символ «радиатор» и «ºC». Затем клавишами «+» и «-» выставляют оптимальное значение теплоносителя в диапазоне 38-85ºC.

Работа газового котла Протерм Гепард без терморегуляторов не слишком экономична. Для достижения максимальной экономии рекомендуется приобрести комнатный термостат.
