Котел длительного горения своими руками: чертежи котлов длительного горения, ТОП-11 лучших котлов

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента. Соорудить его не составит особого труда, если ранее подобные работы проводились. Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом .

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Лучшие твердотопливные котлы длительного горения

По своей сути, твердотопливные теплогенераторы длительного горения — это классические котельные установки, в которых используется принцип верхнего горения. То есть сжигается только верхний слой топлива, а воздухораспределитель, опускающийся по мере прогорания топлива, контролирует поступление кислорода.

Stropuva S40U

4.9

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Смотрите обзор

Классическая одноконтурная промышленная установка длительного горения с открытой камерой в качестве топлива может использовать дрова, брикеты или уголь. В камеру сгорания аппарата легко помещается до 50 кг брикетов, которых хватит на 72 часа непрерывной работы.

КПД у модели находится на уровне классических газовых установок — 85%, что весьма неплохо. Мощности 40 кВт достаточно для обогрева помещения площадью до 400 м2.

Достоинства:

• Высокая мощность.
• Длительный период работы на одной загрузке.
• Энергонезависимость.
• Безопасность эксплуатации.

Недостатки:

• Стальной теплообменник.
• Высокая стоимость – 116 тысяч.

Весьма неплохая, а главное – энергоэффективная модель для обогрева помещений промышленного назначения.

Heiztechnik Q Plus Komfort 45

4.8

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Надежный двухсекционный котел предназначен для сжигания древесины, угля и отходов их производства. Главное отличие от аналогов — наличие энергозависимой и весьма технологичной автоматики, полностью контролирующей процесс горения. Также модель самостоятельно выбирает интенсивность горения, соответствующую нагрузке, виду топлива и условиям эксплуатации.

Еще одной особенностью Heiztechnik Komfort является использование в конструкции горизонтальных водяных колонн и перегородки, отделяющей секции друг от друга. Такое решение значительно увеличивает эффективность работы оборудования и снижает риск коррозии. Мощность агрегата составляет 45 кВт, чего хватает для обогрева жилых и промышленных помещений, площадью от 150 до 450 м2.

Достоинства:

• Возможность работы в полуавтоматическом режиме.
• Автоматическое управление интенсивностью горения.
• Универсальность.
• Достаточно высокий КПД (83%).

Недостатки:

Цена свыше 137 тысяч.

Отличное решение для эффективного отопления жилых и промышленных помещений, площадью до 450 м2.

Candle S-18

4.8

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Смотрите обзор

Candle S-18 — ярчайший представитель твердотопливных котлов длительного горения с фронтальной загрузкой и верхним горением топлива, в качестве которого может использоваться древесина, брикеты и отходы деревообработки (щепа, опилки). В зависимости от типа топлива и условий эксплуатации, время непрерывного горения на одной закладке варьируется от 7 до 36 часов.

Мощность данной модели составляет 18 кВт – этого достаточно для обогрева помещения площадью до 180 м2.

Достоинства:

• Непривычно высокий КПД – 93%.
• Неплохая мощность.
• Полная энергонезависимость.
• Компактный корпус диаметром 57 см.

Недостатки:

Высокая стоимость – порядка 96 тысяч.

Candle S-18 – практически «всеядная» модель, которая отлично подойдет для обогрева частного дома и по максимуму отработает каждый килограмм топлива.

Суворов К36

4.7

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Классический дровяной котлоагрегат, рассчитанный на обогрев помещений площадью до 360 м2. В этой установке процесс длительного горения реализован за счет точного управления подачей воздуха в топочную камеру. Тление обеспечило значительный прирост продолжительности работы на одной закладке – с 6 до 20 часов. Кроме этого, в котле реализован дожиг пиролизных газов, который позволил достичь экономии топлива в 50% и увеличить КПД до 90%.

Достоинства:

• Энегонезависимость.
• Высокий КПД.
• Возможность применения древесных и торфяных брикетов.
• Стабильное поддержание заданной мощности в течение длительного времени.
• Возможность подключения ТЭН для поддержания температуры.

Недостатки:

• Стальной теплообменник.
• Цена не меньше 111 тысяч.

Беспроблемный и энергоэффективный котлоагрегат, который можно использовать для обогрева жилых построек и производственных помещений.

Лучшие производители

Твердотопливные котлы широко представлены на рынке. Среди признанных брендов как зарубежные, так и российские компании.

Теплодар

Российская компания с 1997 года конструирует и производит отопительное оборудование, запатентовав 50 уникальных разработок. Выпуск продукции осуществляется на трёх производственных участках общей площадью свыше 20 тыс. кв. метров.

Ежегодное обновление технологического парка современными станками мировых брендов Safan и Trupf обеспечивает высокое качество. Активно применяется автоматизированная сборка под постоянным контролем ОТК.

Zota

Несмотря на то, что торговая марка зарегистрирована в 2007 году изделия компании известны еще с 90-х гг. прошлого столетия. Выпускаемое оборудование разрабатывается с учётом климатических условий стран, где не всегда можно проводить регулярное обслуживание.

Наряду с отопительным оборудованием предприятие также производит приборы и приспособления, в т.ч. системы автоматизации, ТЭНы.

Kiturami

История южнокорейской компании как производителя отопительного оборудования начинается с 1962 года. В настоящее время это крупнейший производитель со своим исследовательским центром. Всего зарегистрировано более 650 патентов.

Фирменные изделия не только отапливают помещения, но и обеспечивают снабжение горячей водой. В производстве применяются самые высокотехнологичные оборудование и материалы, увеличивающие срок службы и повышающие надёжность товаров.

Stropuva

Литовская компания начала работу в 2000 году с регистрации патента способа сжигания «сверху-вниз», обеспечивающая длительное время сгорания для одной загрузки, высокий КПД и удобство в работе. С 2012 года выпуск продукции также осуществляется в России на совместном предприятии «Стропува Байкал Сервис».

Наряду с реализацией продукции также обеспечивается комплекс мероприятий от сервисного обслуживания до монтажных и пуско-наладочных работ.

Буржуй-К

Зарегистрированный бренд завода «ТеплоГарант», одного из ведущих производителей отопительного оборудования с 2006 года. Свыше 50 специалистов работают в двух производственных цехах, оборудованных необходимыми станками и подъёмными устройствами. Ежемесячный выпуск товаров насчитывает не менее 200 изделий.

Лучшие пиролизные твердотопливные котлы

Оригинальная система твердотопливного котла этого типа имеет двухкамерную конструкцию. В первой камере при недостатке воздуха сгорает топливо, выделяя пиролизный газ. Во второй камере сгорает пиролизный газ, этот процесс можно регулировать, что позволяет экономить горючее. Двухступенчатое сжигание позволяет полностью твердому топливу прогорать, это увеличивает КПД. Оборудование более комфортно в работе, но требует использования сухих дров и зависит от электричества. Команда ВыборЭксперта.ру проанализировала 9 моделей и выбрала 3 пиролизных котла, которые отличаются высокой эффективностью, надежностью и не требуют сложного обслуживания.

Везувий Эльбрус-10

Простая и надежная конструкция, рассчитанная на отопление небольшого дома или дачи, площадью до 100 кв.м. Работает на дровах и угле, предусмотрена установка ТЭНа, мощностью 6 кВт. Рекомендуемое давление в системе – до 3 атмосфер. Конструкция теплообменника упрощает доступ при чистке. КПД достигает 80%, приближаясь к показателям котлов на дизельном топливе.

Корпус изготовлен из конструкционной стали, герметичные дверцы выполнены из чугуна. Терморегулятор, ТЭН и система отопления могут подключаться с любой стороны корпуса. Оборудование предназначено для работы в системах с естественной и принудительной циркуляцией.

Достоинства:

• Точная регулировка мощности помогает создать комфортный микроклимат;
• Эффективная базальтовая теплоизоляция;
• Компактная конструкция;
• На одной закладке дров горит 8 часов;
• Простое обслуживание.

Недостатки:

Небольшой объем камеры, которая рассчитана на дрова 38 см.

Модель отличается простой конструкцией, которая позволяет обойтись без установки дымососа, работающего от электричества. Энергонезависимый пиролизный котел – экономичное решение для загородного дома и дачи в удаленном от цивилизации поселке.

Буржуй-К Стандарт-20

Высокая мощность и КПД 85% позволяют использовать оборудования для системы отопления дома площадью 200-220 кв.м. Теплообменник изготовлен из жаропрочной стали. Объемная камера позволяет использовать дрова, длиной до 55 см. Работает на всех видах твердого топлива. Максимальная температура теплоносителя – 95 градусов, давление в системе может достигать 4,5 атмосфер.

Модель укомплектована терморегулятором, патрубком для подключения дымохода с заслонкой. Механическое управление делает систему энергонезависимой. Встроенные термометр и манометр упрощают контроль над основными рабочими параметрами.

Достоинства:

• Время горения на одной закладке дров до 12 часов;
• Низкий процент вредных выбросов в атмосферу;
• Максимальное прогорание топлива;
• Высокая скорость нагрева помещения;
• Гарантия производителя 30 месяцев.

Недостатки:

Не предусмотрена возможность подключения ТЭНа.

Atmos DC 32 S

Мощная модель, предназначенная для обогрева здания, площадью 250-350 кв.м. При создании применяется жаропрочная сталь, толщиной от 3 до 8 мм. Для увеличения теплоотдачи в камере используются керамические блоки. Мощность автоматически регулируется с помощью электромеханической заслонки. Регулятор выполняет функцию защиты от перегрева. Регулирующий термостат управляет вентилятором, который нагнетает воздух и поддерживает заданную температуру. Может работать при выключенном вентиляторе, при этом мощность падает до 70%.

Модель можно оснастить фирменной системой электронной регулировки, которая учитывает температуру воздуха в помещении и на улице. Микроконтроллер управляет вентиляторов и другим оборудованием, позволяя экономить топливо и увеличивать время горения на одной закладке.

Достоинства:

• КПД до 90%;
• Вместительная камера;
• Максимальная длина поленьев 53 см;
• Беспыльный сбор золы;
• Контур охлаждения защищает от перегрева;
• Автоматическое выключение при догорании топлива.

Недостатки:

Высокая цена.

Популярные модели

Наиболее известными поставщиками твердотопливных агрегатов являются марки:

• литовская Stopuva;
• немецкая Buderus;
• чешская Wattek;

• бельгийская ACV;
• австрийская Wirbel;
• российские НМК, Zota и ООО ТК «ТеплоГарант».

Среди представленных на рынке моделей от различных компаний, можно выделить несколько востребованных устройств.

Stropuva Mini S8

Независимый от электропитания агрегат, обслуживающий площадь до 80 кв. м. Работает с тремя видами топлива, выделяется небольшими размерами. Снабжён удобной вертикальной дверцей топки.

Специальная конструкция зольника позволяет сократить необходимость его очистки до двух раз в месяц. Одной закладки хватает на суточный обогрев, пеллеты прогорают за 48 часов.

Преимущества:

• высокий КПД;
• качество конструкции;
• безопасность;
• наличие термометра.

Недостатки:

• большой вес;
• шероховатое покрытие дверцы затрудняет её очистку.

Роман Оборин:	Игорь Фалаев:
«Экономичный и компактный агрегат, горит долго. Расходует мало горючего, хорошо обогревает дом, не образует копоти. Единственный минус – тяжеловат.»	«Небольшая удобная бочка, прибор сразу готов к работе, не нужно ничего собирать и прикручивать. Ручки дверок качественные и надёжные, самопроизвольно не открываются. Топится долго, может гореть до 20 часов.»

Теплодар Куппер Эксперт-15

Российская модель с возможностью установки горелки. В верхней половине корпуса располагается штуцер для выхода воздуха. Совместима с дровами, углём и брикетами. Три зоны входа воздуха и верхнее горение обеспечивают долгое поддержание тепла.

На дне находится резервуар с водой, препятствующий излишнему нагреванию пола. Стальная пластина защищает дверцу от накала. Можно дополнительно прикреплять регулятор тяги.

Преимущества:

• возможность монтажа пеллетной или газовой горелки;
• удобная дверца, размещённая под углом;
• непрерывное горение в течение 24 часов.

Недостатки:

• сложность монтажа;
• маленькая топка.

Олег Егорин:	Семён Ивин:
«Удобный котёл, можно докупить дополнительно горелку, работает долго и даже после отключения в доме сохраняется тепло.»	«Неплохой агрегат, хватает почти на сутки обогрева, но горючего расходует много. Удобная конструкция дверки для закладки.»

ZOTA Тополь-16ВК

Аппарат с водяным контуром по доступной цене. Треугольная форма трубы позволяет избежать засоров и увеличивает срок эксплуатации устройства. Для заправки котла можно применять дрова, уголь и пеллеты.

Модель отличается вместительной топкой и возможностью верхней и боковой закладки горючего.

Преимущества:

• низкая цена;
• удобство эксплуатации и очистки;
• эффективность.

Недостатки:

малый КПД.

Владимир Харитонов:	Алексей Зайцев:
«Качественный прибор по доступной для своего сегмента стоимости. Работает без нареканий.»	«Устройством приятно пользоваться, чистится без проблем, можно загружать разные виды топлива, как брикетного, так и обычного.»

Теплодар Куппер Эксперт-22

Прибор небольшого размера, способный работать в 4 режимах: быстрый прогрев, классик, медиум и максимум. Горение по направлению сверху вниз обеспечивает равномерное и более длительное сжигание материала и хорошую отдачу тепла.

Верхний люк для очистки защищён стальным экраном, предотвращающим прогорание.

Преимущества:

• два люка для очистки;
• наклонная дверка для верхней загрузки;
• функция верхнего горения.

Евгений Жердев:	Иван Алаев:
«Продуманная регулировка нагрева, можно настраивать продолжительность горения от 30 минут до суток. Легко чистится, в комплекте есть специальные аксессуары для уборки.»	«Качественная модель, конструкция позволяет подсоединять с любой стороны трубки отопления. С прибором поставляется ТЭН и термоманометр.»

Stropuva S30

Твердотопливный котёл для размещения в коммерческих и жилых помещениях. Одинаково эффективен для круглогодичного и сезонного применения. Отличается высоким КПД, независим от электропитания и совместим с разнообразным топливным материалом.

Устройство имеет компактные габариты, экологически безопасно. Длительность прогорания дров составляет до 30 часов, брикеты могут тлеть до 2 суток.

Преимущества:

• безопасность использования;
• высокий КПД;
• долговечность;
• качество сборки.

Недостатки:

высокая стоимость.

От чего зависит экономичность котла

Высокий КПД зависит от конструктивных особенностей всех деталей оборудования и грамотной настройки термических процессов. Бытовые котлы чаще всего регулируются вручную, поэтому периодически требуют внимания во время растопки и в процессе горения. Интенсивность сжигания топлива зависит от количества приточного воздуха, который подается через зольник и колосниковую решетку.

Экономичность ТК обеспечивается теплообменниками из труб, а также «водяной рубашкой» — полыми поверхностями газоходов и стенок котла, в которых циркулирует теплоноситель. Продвигаясь из топки к дымоходу, газообразные продукты сгорания отдают тепло отопительной системе. Оптимальная температура газов на выходе из дымохода равна примерно 170–200 градусам для котлов с естественной тягой. При соблюдении этого условия можно рассчитывать на максимальную экономию топлива.

Пиролизные и пеллетные ТК оборудованы дымососами, которые обеспечивают регулируемую принудительную тягу, поэтому газоходы делают длиннее для увеличения поверхности теплообмена и более полного сгорания топлива. В результате отбор тепла происходит эффективнее, а температура дымовых газов снижается до 120–140 градусов.

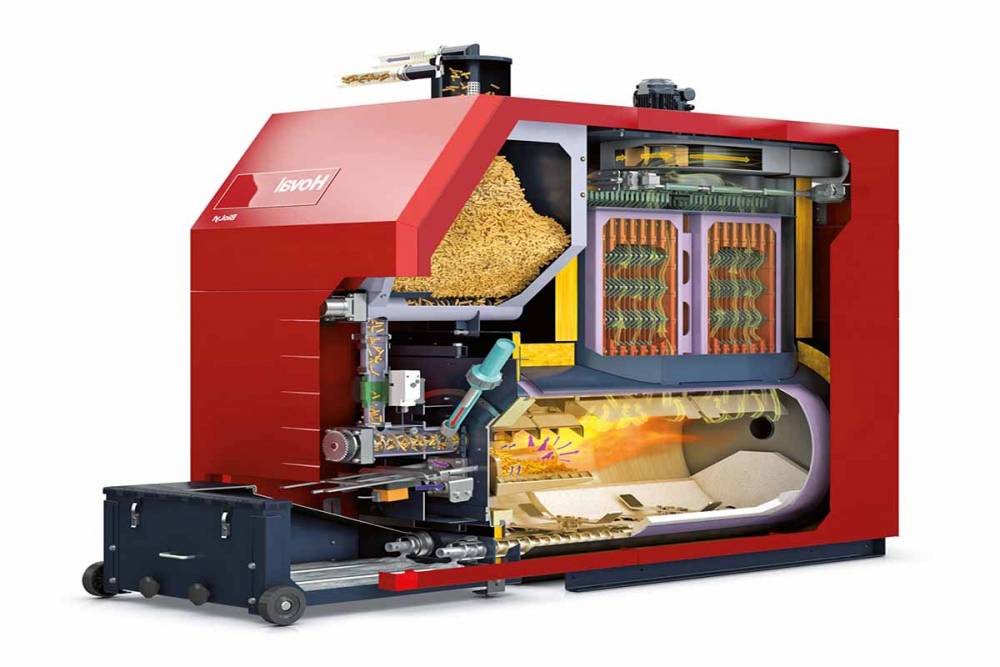

В пеллетном ТК подача топлива шнековым транспортером из бункера может быть полностью автоматизирована. Для регулирования интенсивности пламени используются системы контроля температуры теплоносителя, наружного и внутреннего воздуха, дымовых газов. Таким образом достигается максимально возможный КПД котла.

На эффективность ТК влияет также качество теплоносителя отопительной системы. Неподготовленная вода часто содержит избыточное количество солей жесткости, которая оседает на внутренней поверхности теплообменника. Эта накипь имеет низкий коэффициент теплопроводности, поэтому сильно замедляет поглощение тепла теплоносителем.

Избежать снижения экономичности котла можно путем применения дистиллированной воды в качестве теплоносителя. Снизить жесткость водопроводной воды также можно длительным кипячением с последующим отстаиванием осадка в течение 2–3 суток.

Высокое содержание влаги значительно снижает КПД генератора тепла любого типа. На бесполезное испарение воды тратится значительное количество энергии. Пиролизные котлы вообще не работают на древесине с влажностью более 25 %. Преимущество в этом плане имеют ТК, работающие на пеллетах. Это топливо в процессе изготовления проходит этап сушки, а затем хранится во влагозащищенных бункерах.

Пиролизный котел

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

1. Болгарка;
2. Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
3. Сварочный аппарат;
4. Труба диаметром 60 и 100 мм;
5. Металлический лист толщиной 4 мм.

Рекомендации по монтажу

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

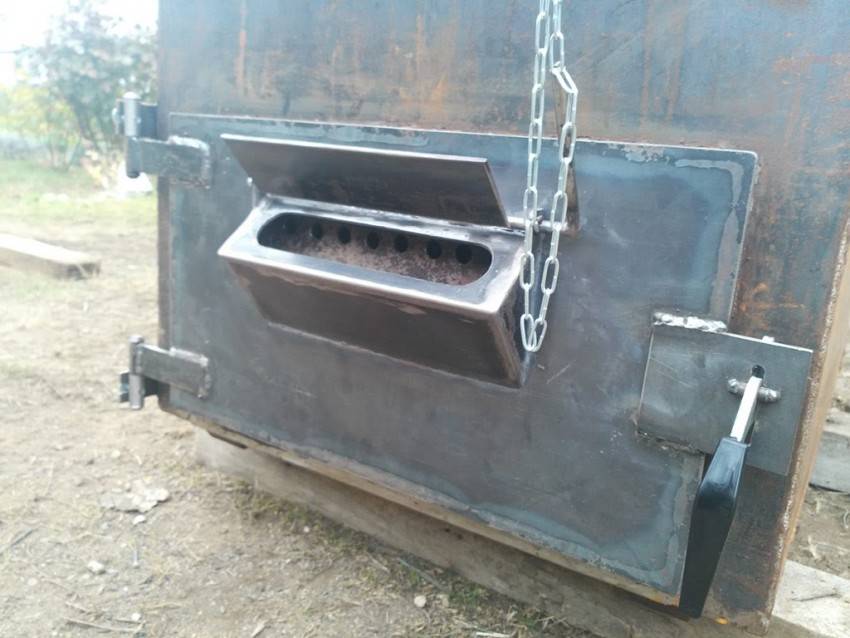

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Инструкция по изготовлению

Когда есть всё необходимое (материал и инструмент), остается лишь собрать котел в такой последовательности:

• Берем 2 бочки с разным диаметром, толщиной стенок не менее 4 мм;
• Болгаркой вырезаем отверстия под зольник и водяной контейнер;
• Устанавливаем один цилиндр меньшего диаметра во внутрь другого;
• Привариваем крышку над ними, зольник, топку;
• Закрываем дверцу;
• Привариваем водопроводные трубы, патрубок для обратного клапана (сброса давления);
• Внутри печи монтируем решетку;
• Делаем отверстие под дымоход;
• Устанавливаем трубу;
• Проверяем герметичность.

Когда  в котле отсутствуют течи, он подсоединяется к системе отопления и водопроводной сети.

После установки котла своими руками в систему отопления нужно проверить корректность его работы. Правильно собранное устройство будет нагревать теплоноситель (воду или масло) в процессе сжигания топлива. Если он плохо это делает, то следует проверить наличие воздушных пробок в сети отопления, понизить давления паров за счет их сброса.

В любом случае нужно понимать принцип работы такого рода котла, чтобы не было эксцессов и проблем в процессе его эксплуатации.

Подключение аварийных систем

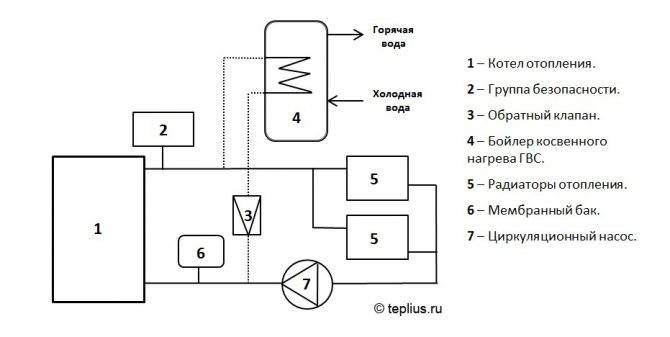

Элементы аварийных систем в схеме обвязки используются в целях:

• защиты от повышения максимального рабочего давления в системе;
• защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
• предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

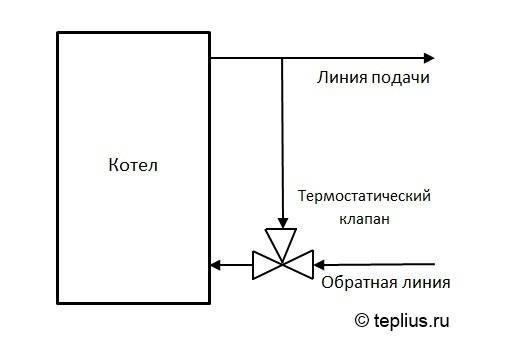

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Можно ли сделать твердотопливный котел своими руками из подручных средств?

Типы котлов и принцип их работы

Все котлы, работающие на твердом топливе, подразделены на несколько типов, которые отличаются между собой многими показателями. Но по основным характеристикам, их подразделяют на четыре вида:

• Классические;
• Пиролизные котлы отопления;
• Котлы длительного горения;
• Автоматические;

Классические котлы— принцип работы классического твердотопливного котла заключен в том, что тепло дается путем пламенного сгорания топлива. Имеет две дверцы, через одну из которых загружается топливо, через другую — котел чистится от золы и других продуктов горения. Могут работать на двух видах топлива — дрова и уголь.

Отличаются по материалу изготовления теплообменника, могут быть изготовлены из чугуна или стали. Чугун является более приоритетным в плане долговечности, срок его эксплуатации более 20 лет. Из недостатков можно отметить тот факт, что он боится механических ударов и очень чувствителен к перепадам температур, что может привести к разрушению. Стальной теплообменник более устойчив к перепадам температур и повреждениям, но срок его службы значительно ниже — чуть больше 6 лет.

Пиролизные (газогенераторные) котлы— данный вид котла работает по принципу пиролиза, то есть разложения и газификации твердого топлива. Этот процесс происходит при закрытом дымоходе и закрытой камере сгорания. После высвобождения древесного газа, образовавшегося в процессе пиролиза, он направляется в сопло горелки, где смешивается с вторичным воздухом, который накачивает вентилятор. После этого газовая смесь попадает в камеру сгорания, где воспламеняется. Горение происходит при температуре, которая иной раз достигает 1200°, и процесс будет продолжаться до полного сгорания твердого топлива.

Котлы длительного горения— в этом виде котла длительный процесс горения обеспечивается специальными приемами. В настоящее время существует две системы длительного горения (канадская система Булерьян, и прибалтийская Стропува), но вторая не нашла широкого применения за счет дороговизны, сложности эксплуатации и еще множества технических параметров.

Котлы длительного горения можно отнести к пиролизным котлам, но принцип работы будет немного иным. Первая система (Бурельян) представляет собой печь, состоящую из двух камер, где в нижней камере происходит тление и образование газа. После поступления газа во вторую камеру, происходит смешивание с воздухом и дальнейшее полное его сгорание (дожиг топлива). Конструкция подобного твердотопливного котла представляет собой цилиндр, с ввареными в него трубами на половину окружности. Расположение труб снизу-вверх обеспечивает хорошую циркуляцию воздуха, тем самым увеличивая теплоотдачу. Устанавливаются в основном в нежилых помещениях, отлично подойдет для отопления гаража или дачи. Цена на такой котел адекватная, есть возможность выбрать типоразмер, подходящий той или иной площади.

Котел по системе Стропува имеет два цилиндра, один из которых находится внутри второго, по принципу матрешки. Все пространство между ними заполнено водой, которая постепенно нагревается. Внутренний цилиндр системы играет роль топки, куда при помощи распределителя подается воздух. После загрузки топлива, оно начинает прогорать сверху вниз, тем самым нагревая теплоноситель. Заявленная производителем цена, длительное время горения, от 2 до 4 суток, в зависимости от топлива, требуемое остывание котла и дальнейшая чистка перед новым розжигом, удваивают задачу и приносят неудобства. Поэтому данный тип котла не принес широкого распространения.

Автоматические котлы— в данном типе котла процесс загрузки топлива, и очищение от золы полностью автоматизированы. Котел оснащен шнековым или транспортерным бункером для подачи топлива и автоматического очищения от золы. Вариант угольного автоматического котла подразумевает движение пласта горения топлива, которое необходимо для полного сгорания. Для этого, автоматический котел оснащается подвижными колосниками, или рубящими и двигающими механизмами. Параметры нагрева теплоносителя и горения топлива обеспечиваются принудительным наддувом.

В преимущества и особенности автоматических котлов можно включить;

• Не требуют трудоемкого обслуживания и пристального внимания за процессом горения;
• Снабжены, входящим в комплект, регулятором температуры;
• Многие оснащены датчиком, отслеживающим температуру в самом котле;
• КПД автоматического котла составляет до 85% от общего числа;
• Длительная работа, ограниченная только лишь емкостью бункера для автоматической подачи топлива.

Стоит учесть, что и расход топлива, в частности, угля намного меньше, чем в традиционных твердотопливных котлах.

Инерционность системы

Другой недостаток твердотопливного котла скрыт в цикличности его работы и невозможности самостоятельно восполнять запасы топлива. Из-за этого требуется либо высокая теплоёмкость самой конструкции дома, либо глухое утепление, близкое к пассивному дому , либо способ хранить запас тепла на период остывания системы.

Поскольку объём самого теплообменника в котле небольшой, водоизмещение системы получается поднять в основном за счёт увеличения диаметра труб. Другой альтернативой такого рода можно назвать установку теплового аккумулятора. При грамотном подходе можно реализовать накопление тепла только после нагрева основной системы, что поможет ускорить прогрев дома и решить проблему с конденсатом.

Системы тёплого пола обладают собственной высокой инерционностью, которая растёт вместе с толщиной аккумулирующей стяжки. При наличии тепловой отсечки под полом это может быть действительно долговременный источник тепла. При достаточно толстом слое даже использование воды более высокой температуры не вызовет дискомфорта и тепловой зебры, но вместе с инерционностью системы растёт время её выхода на режим. С другой стороны, подключение тёплого пола к дровяному котлу требует достаточно сложной обвязки, исключающей перегрев как котла, так и трубок в полу.

Рассчитываем бюджет для сборки. Материалы. Оборудование.

Инструменты, для изготовления самодельного пиролизного котла:

• по желанию, углошлифовальная машинка (для отделки корпуса);
• инверторная сварка (сварочный аппарат) электрического типа (рекомендуется – постоянного тока);
• электрическая дрель;
• на выбор: электролобзик или плазморез (лучше и эффективней).

Материалы для самодельного изготовления пиролизного котла:

• Термоизолирующие материалы для стен и пола.
• Листы из стали – 3 штуки. Размеры: 1м 25см Х 2м 50см; толщина 4 мм – 7,5 м2.
• листы из оцинкованной стали – 2 штуки (или простой листовой стали).

Если вы хотите больше сэкономить, то отделку внутренних деталей устройства можно сделать из более толстого листа (например, 5 мм), чем внешние элементы корпуса (4 мм).

Размеры:

• 1м 25см Х 2м50см; толщина 2 мм; 3 трубы:
•  первая 57 мм в диаметре; толщина – 3,5 мм; длина – 8м;
•  вторая 159 мм в диаметре; толщина – 4,5 мм; длина – 0 ,5м;
•  третья 32 мм в диаметре; толщина – 3,2 мм; длина –  1м.
• 10 штук огнеупорного кирпича (шамота);
• профильная квадратная труба размером 60 Х 30; толщина – 2мм; длина – 1,5м;
• профильная квадратная труба размером 80 Х 40; толщина – 2мм; длина – 1м;
• 5 упаковок электродов (или 10кг);
• 10 отрезанных кругов в диаметре 230мм;
• вентилятор дутьевого типа;
• температурный датчик;
• стальные болты;
• термокерамический шнур;
• две ручки, для открытия/закрытия металлических «дверок»;
• электрический бесперебойник.

Детали указанные выше, в общих чертах дают понять сколько материала вам понадобится. Всё зависит от размера котла, который вы делаете сами. Перед началом всех работ настоятельно рекомендуется сделать чертёж конструкции, а потом производить закупку материалов!
