Как сделать и закрыть короб от вытяжки на кухне

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

• гибкие каналы подлежат полному растяжению
• провисание каналов из-за возможной потери давления не допускается
• необходимо обеспечить заземление каналов для снятия статического заряда
• гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
• в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
• траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
• радиус поворота каналов должен быть не менее двойного диаметра трубы
• проход через стены выполняется только при помощи специальных приспособлений
• использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

• каждое помещение имеет собственный воздушный канал
• проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

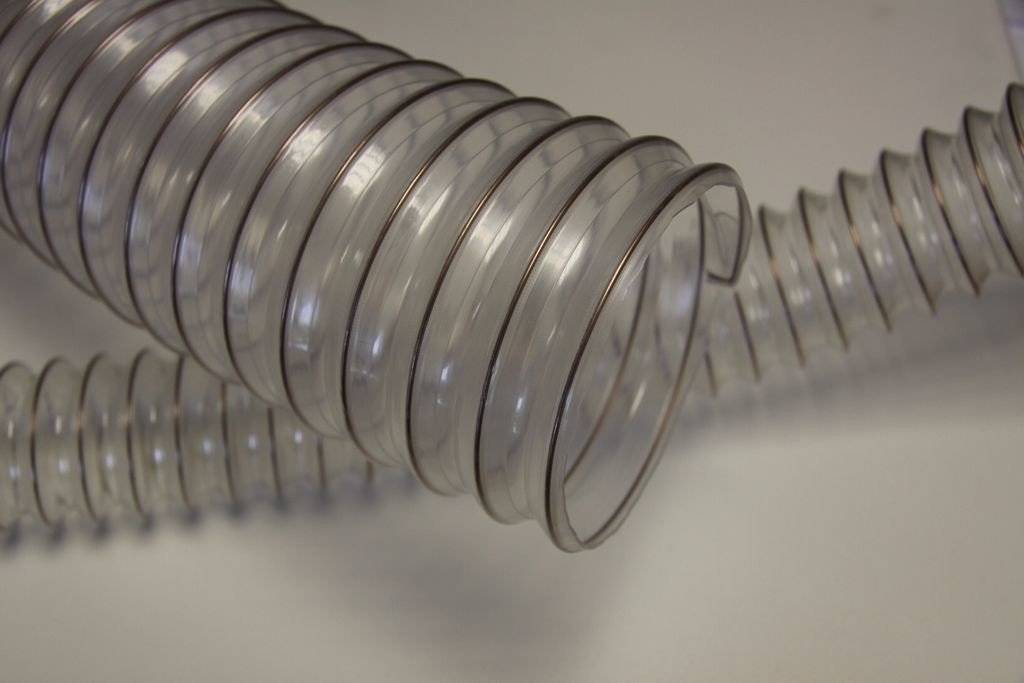

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

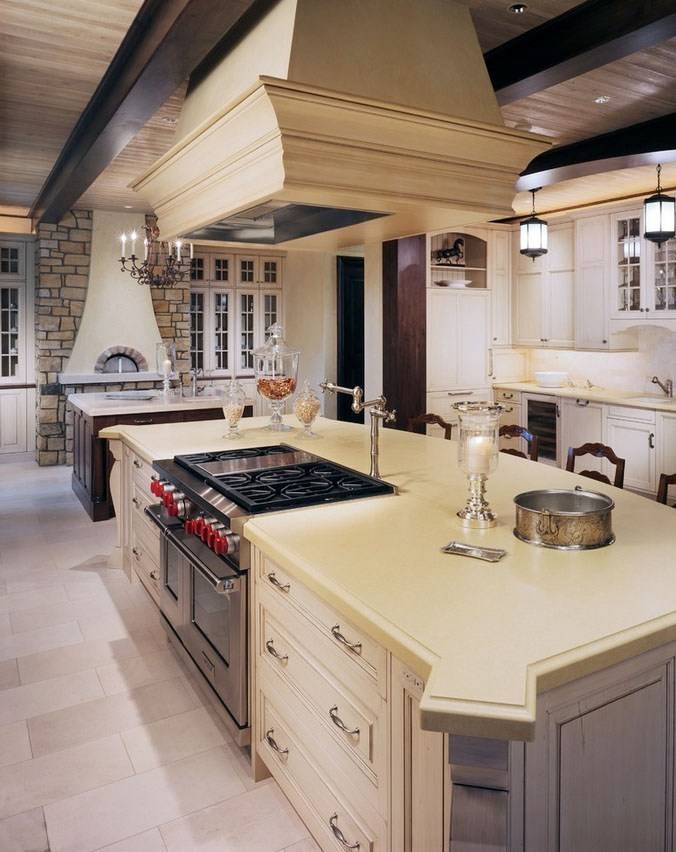

Виды вытяжек

Выделяется три основные версии вытяжки. Рассмотрим их по отдельности:

Подвесная версия вытяжки отличается наличием фильтра для очистки воздуха. Он размещается над плитой. Для нее не нужен воздуховод либо вывод в систему вентиляции. Придется лишь иногда менять фильтр. А в варианте с металлическим фильтром придется промыть его после засорения, а менять не нужно.

Но бывает двух видов:

• Проточный вид с непосредственным выводом в систему вентиляции. Его считают самым популярным из этого семейства.
• Версия на основе системы рекуперации с применением фильтра. Используются одноразовые версии и многоразовые для длительного применения. В дополнение имеет угольные фильтры – очищают воздух примерно на 70 %. Требуют замену после полного загрязнения.

Встраиваемая версия отличается сокрытием основных элементов. Можно видеть лишь фасадную часть. Обычно создается в одном стиле с остальной кухонной мебелью. Часто входит в кухонные комплекты. Очень популярна, поскольку отличается компактностью и простотой, огромным выбором видов.

2 Технические характеристики вентиляционных коробов

Важно просчитать все нюансы при будущем использовании устройства, а также размер вентиляционного короба:

Ширина. Как правило, встроенные кухонные вентиляции имеют ширину от 400 до 700 мм

Важно чтобы вентиляционный короб для вытяжки имел примерно такие же параметры. Маленький короб может нарушить работу системы, а слишком большой не впишется в дизайн кухни.
Глубина. Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота

Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота. Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Прямоугольный вентиляционный короб

Последнее условие имеет особую важность при использовании пластиковых конструкций вентиляционных коробов. Сама по себе пластмасса имеет низкую стойкость к температурам. Исходя из этого, следует рассчитать высоту установки с небольшим запасом

К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм

Исходя из этого, следует рассчитать высоту установки с небольшим запасом. К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм.

2.1 Как скрыть вентиляционный короб на кухне, этапы монтажа

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Установка вентиляционного короба происходит в несколько этапов:

1. Производятся замеры, и на их основании собирается пластиковый вентиляционный короб (на полу);
2. Устанавливаются крепежные приспособления (в местах установки);
3. Комплекс работ по непосредственной установке короба на место;
4. Проверка тяги вентиляции.

Важно знать при монтаже, что короб должен маскировать лишь одно отверстие вентиляции. Второе же должно быть открытым, а внешней вид данному отверстию придается при помощи решетки. Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне

Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба)

Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне. Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба).

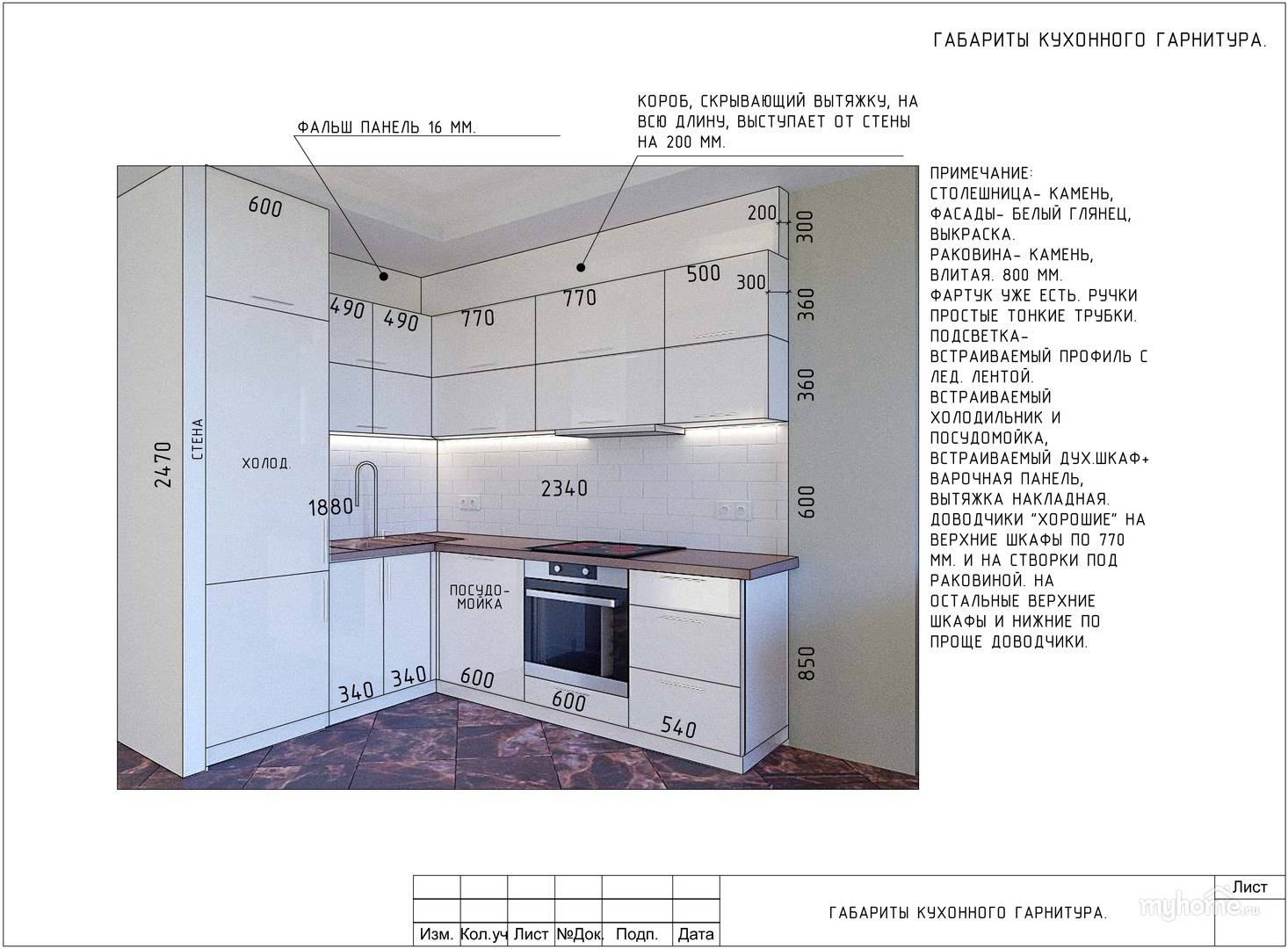

Дизайн кухни с вентиляционным коробом

К примеру, кухня с вентиляционным коробом в углу, для экономии может иметь укороченный вариант воздуховода. Если вы чувствуете, что в кухне стали появляется посторонние запахи, а вентиляция не может функционировать как раньше, тогда восстановление вентиляционного короба – неизбежно.

При проведении ремонта и монтажных работ учтите, что демонтаж вентиляционного короба (в многоквартирных домах) запрещен!

Дизайн кухни с наличным вентиляционным коробом спроектировать и воплотить в жизнь несколько сложнее. Если кухня производится на заказ, проблем не будет, но при покупке готовой модели – вы рискуете потерять ее первозданный вид.

Первый вопрос, который возникает при ремонте, как обыграть вентиляционный короб на кухне? Зачастую, вентиляционный короб отлично скрывается при помощи дополнительной обшивки гипсокартонном.

Кухня с вентиляционным коробом по центру может быть обыграна при помощи заказа дополнительного фурнитура, который скроет все технические сооружения и дополнительно добавить место для хранения кухонных мелочей. Дизайн кухни с вентиляционным коробом в углу, так же позволяет сделать выбор между кардинальным скрытием (гипсокартонном) либо при помощи специальной полки.

Главное при проведении данных монтажных работ спросить совета мастера, и обратится в эксплуатационную контору, для получения разрешения на такую модернизацию.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

• Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
• Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
• Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
• Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

• потолочная плита
• потолочные фермы или несущие элементы, закрепленные на них
• стены
• пол

При установке системы необходимо соблюдать следующие нормативы:

• расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
• расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
• от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
• расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
• все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

• Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
• Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
• Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
• Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Приточно-вытяжные системы – какую выбрать?

Такой вид вентилирования позволяет сбалансировать потоки воздуха, циркулирующие между помещением и внешней средой. Приточно-вытяжная система выводит из комнаты загрязненный воздух, и одновременно с этим обеспечивает приток свежего воздуха.

При самостоятельной сборке системы особое внимание стоит уделить мощности вентилятора, от которой как раз и будет зависеть степень эффективности системы вентилирования

Существует несколько систем приточно-вытяжной вентиляции, каждая из которых имеет свою уникальную комплектацию и функциональные особенности

При выборе такой системы важно учитывать не только габариты комнат, но и степень их естественного проветривания

Вариант №1 – вентиляция с рекуператором

Представленная система позволяет значительно экономить на электроэнергии в зимний период. В данном случае отработанный воздух не просто выводится из жилья, а еще и проходит через теплообменный блок, оставляя там свое тепло для холодного уличного воздуха. То есть, помещение насыщается свежим воздухом, подогретым теплом, полученным из загрязненного комнатного воздуха.

Этот процесс обеспечивается рекуператором. В зависимости от области применения, он бывает двух видов: пластинчатый и роторный. Первый используется в областях с умеренным климатом, где зимой не бывает сильных морозов. Вентиляционные установки, применяемые в регионах с более холодными зимами, рекомендуется оснащать роторными рекуператорами.

Система устроена так, что оба потока (входящий и выходящий) не смешиваются между собой, при этом холодный воздух нагревается за счет сохраняемого тепла внутри устройства

Поскольку такая система позволяет значительно снизить расходы электроэнергии, ее зачастую устанавливают в крупных объектах: загородные коттеджи, офисы, гостиницы и рестораны. Это идеальный вариант для двухэтажного дома, благодаря чему хозяева также смогут сэкономить не только на электроэнергии, но и на отоплении.

Вариант №2 – система с кондиционированием

В одном теплоизолированном блоке такая система объединяет вентиляцию и кондиционер, обеспечивая прямую подачу нагретого или охлажденного воздуха. Включает в себя несколько режимов мощности, которые выставляются зависимости от перемены температуры внутри жилого помещения.

Такие принудительные системы вентиляции зачастую устанавливаются в подвесном потолке, что позволяет замаскировать саму конструкцию. Благодаря незначительной степени шума, приточно-вытяжную систему можно разместить в любой комнате, даже в детской спальне.

Подобные конструкции представляют собой компактный моноблок, поэтому необходимость во внешних сетях трубопровода отпадает.

Автоматизированное устройство самостоятельно выставляет необходимый режим в зависимости от перемены внешней температуры, поэтому пользователю не придется собственноручно регулировать настройки

Высокая мощность позволяет устройству очищать воздух и регулировать температуру внутри больших помещений, таких как загородные коттеджи, офисы и большие залы. При установке такой системы в собственном доме вам не придется заниматься сборкой устройства с нуля и возиться с воздуховодами.

Финальные работы по обшивке ГКЛ

На самом деле вся сложная работа уже осталась позади. Теперь нужно просто нарезать ГКЛ на полосы нужного размера и прикрутить его. По сути то на кухне короб под вытяжку почти готов, ведь обшить его нужно спереди и снизу. Сначала обшиваем спереди.

Листы прижимаются к профилю и прикручиваются саморезами с шагом 20 см. В местах перемычек также нужно вкручивать саморезы. Так короб полностью обшивается с лицевой стороны. После этого листы прикручиваются снизу, от стены и до только что прикрученного ГКЛ. Схема монтажа аналогичная. Длинный лист будет сложно самому поднимать и держать над головой, поэтому можно порезать его на несколько частей.

В заданном месте нужно будет просверлить в гипсокароне отверстие для вентиляционной трубы. Его можно заранее сделать на полу, если нет специальной насадки для дрели, а потом уже крепить лист с готовым отверстием.

Когда короб из гипсокартона для вытяжки на кухне будет собран, останется лишь зашпаклевать все стыки и шляпки саморезов. Так конструкция подготавливается для финишной отделки.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

• Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
• Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
• Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Способы как спрятать трубу от вытяжки

Вытяжной рукав, как правило, обладает большими размерами, тем самым влияя на эстетику интерьера. Его затруднительно установить так, чтобы он не бросался в глаза и не нарушал дизайн кухни. В целях маскировки этого элемента владельцы выбирают разные способы.

Сооружение пластикового короба

Короба обладают круглыми, квадратными или прямоугольными формами.

Пластиковый вариант короба имеет ряд свойственных только ему преимуществ:

• низкая ценовая категория;
• большой срок эксплуатации;
• простота в установке и обслуживании;
• почти полная бесшумность;
• гигиеничность.

С течением времени короб изменит окраску, но если воздуховод будет грамотно расположен за мебелью, этот эстетический недостаток не будет играть никакой роли. Данный вид маскировки является оптимальным при близком размещении вытяжки и вентиляционной шахты.

Пластиковый короб легко монтируется даже дома, собираясь по принципу «раструб-труба». Множество стыковочных элементов позволит решить проблему большого числа углов и препятствий на кухне. Если необходимо, то можно вручную подогнать трубы, ведь пластик легко пилится.

Для полноценной сборки короба необходимо иметь:

• основные трубы;
• переходники;
• колено;
• соединители;
• антивозвратный клапан;
• решётку.

При помощи перечисленных элементов не возникнет проблем собрать конструкцию с любой длиной.

Маскировка под натяжным или навесным потолком

Очень часто, когда встаёт вопрос маскировки воздуховода, установщики рекомендуют спрятать элемент под навесным или натяжным потолком. Труба, при таком типе маскировки, не видна совсем, но в случае повреждений придётся полностью его разбирать. Также существует ограничение по минимальной высоте потолка. Так, если на кухне высота потолка меньше 2,6 м, то спрятать короб не получиться.

Сооружение короба из гипсокартона

Самым экономным видом маскировки воздухопровода является короб, собранный из гипсокартонных листов. Данный материал идеально вписывается в любой интерьер. Эта конструкция не имеет особых сложностей при монтаже и не требует больших денежных затрат.

Из-за особенностей структуры он не может выполнять роль воздухопровода, поэтому гипсокартон служит декором, прикрывающим гофру.

Главными преимуществами гипсокартонного короба являются:

• разнообразие в выборе формы;
• возможность вариантов выбора окончательной отделки;
• невысокая стоимость.

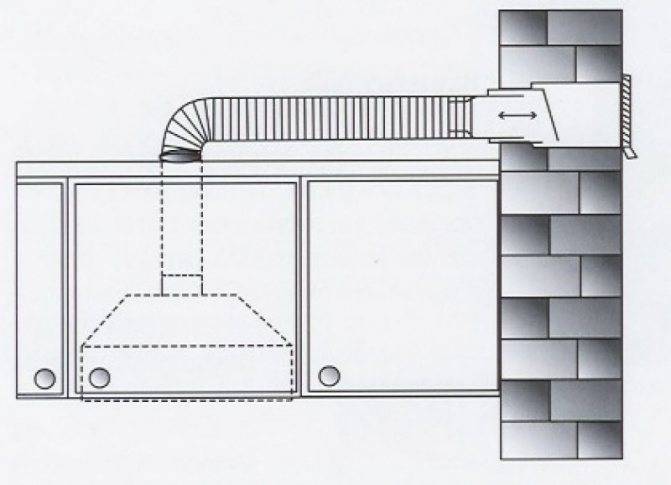

Как закрыть гофру от вытяжки на кухне, соорудив канал через мебель

Ещё одним способом спрятать гофру является её встраивание в полость навесного шкафа. Преимуществом данного способа маскировки является возможность сохранения первозданного интерьера кухни и увеличения функциональности мебели за счёт использования её свободного пространства. Для достижения этих целей рекомендуется оформлять изготовление мебели на заказ, чтобы проект уже предусматривал возможность сокрытия гофры. Плюсом будет возможность лёгкого демонтажа и замены труб в случае необходимости.

Для успешной установки вытяжки и её воздуховода в шкаф следует выполнить следующее:

• соорудить клапан из алюминия для предотвращения попадания воздуха из вентиляции в помещение;
• сделать отверстие для него на верху шкафчика, расположить клапан в этом месте, впоследствии прикрепив с помощью монтажного клея;
• снять элемент кухонного гарнитура и в его днище, при помощи лобзика, вырезать отверстие, ориентируясь на размеры вытяжки;
• снять полки и вырезать в них отверстия для воздухопровода;
• в верхней полке сделать отверстие для клапана, оставив припуск с каждой из сторон равный 3 мм;
• уложить предмет мебели на заднюю стенку и вставить гофру;
• верхний край гофры сформировать в квадрат для того, чтобы просунуть в отверстие;
• просунутый край гофры надрезать по краям и загнуть;
• установить шкафчик на место и вставить клапан в вентиляцию.

В завершение, в вырезанное в нижней части шкафа отверстие устанавливают вытяжку, фиксируя её шурупами. Гофр надевают на патрубок и фиксирует при помощи хомута.
