Как сделать коптильню холодного копчения из бочки своими руками

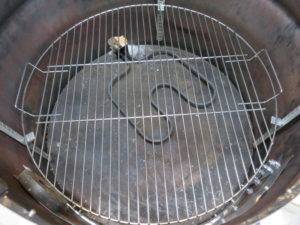

Как сделать электрокоптильню из бочки

Принцип и схема работы

Электрокоптильня имеет весьма простой принцип работы. Продукты будут обрабатываться не только дымом, но еще и электрическим током. За счет этого копчености готовятся в несколько раз быстрее и имеют более долгий срок хранения.

Емкость для опилок

Дальше внутрь коптильни необходимо вставить металлическую сетку или же кастрюлю из чугуна, в которую будет помещаться подходящее топливо. Следующий ярус – это емкость, в которую будет стекать жир из продуктов во время процесса обработки. Дальше устанавливаются непосредственно решетки с заранее подготовленными продуктами.

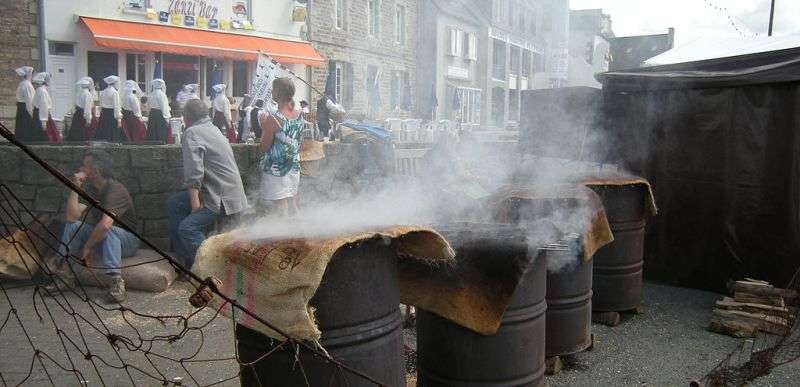

В крышке готовой электрической коптильни нужно сделать отверстие небольшого размера, через которое будут выходить излишки дыма. Если в наличии нет железной крышки, которая могла бы герметично закрыть емкость, то можно воспользоваться обычной мешковиной, которая предварительно немного смачивается.

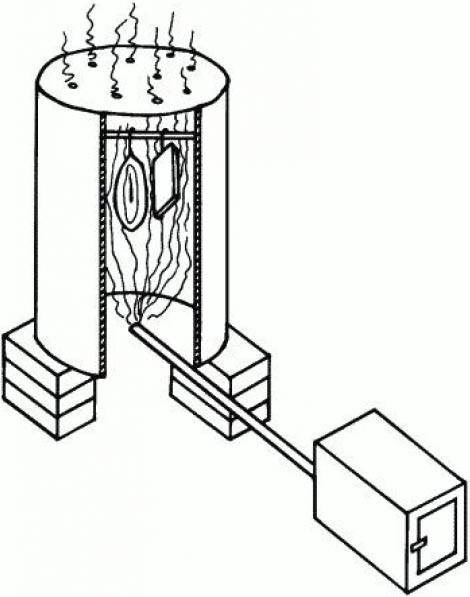

Изготовление коптильни холодного копчения из бочки

Поскольку конструкции коптилен из 200 литровой бочки бывают разными, рассмотрим некоторые из них.

Простая коптильня

Прежде чем начать изготовление коптильни, рекомендуется сделать наброски, т.е. нарисовать чертеж. Уже по нему можно будет выполнить разметку на грунте. Разметочные работы проводят при помощи рулетки, колышков и шнура.

В том месте, где планируется поставить бочку, в землю вбивают колья таким образом, чтобы образовался квадрат. Его размеры должны быть меньше диаметра бочки на 20 см. Со стороны примыкания дымохода отмеряют около 50 см: этот отрезок должен располагаться посередине стороны. После разметки, точки входа дымового канала отмечают кольями.

В ту сторону, куда выходит канал из квадрата, отмеряют 3 м и забивают колышек. Параллельно этой разметке делают вторую, которая будет служить второй стенкой дымового канала. Затем размечают топку. Ее размеры могут быть такими: длина около 60 см, а ширина на 30 см больше ширины дымового канала. После разметки колья соединяют шнуром.

В остальном конструирование коптильни состоит из следующих шагов:

  1. Земляные работы. По линиям разметки выбирают грунт, углубляясь на 40 см.
  2. Выравнивание и уплотнение. Если на участке почва супесчаная, т.е. не плотная, стенки вырытых углублений укрепляют металлом либо досками. Также можно использовать кирпич либо камень.
  3. Обустройство верхней части топочной камеры. Чтобы была возможность регулировать процесс горения и тления стружек, над топкой монтируют заслонку. Для этих целей подойдет кусок листового металла, которым накрывают топку. Для удобства верх топки выкладывают в виде двух рядов кирпича.

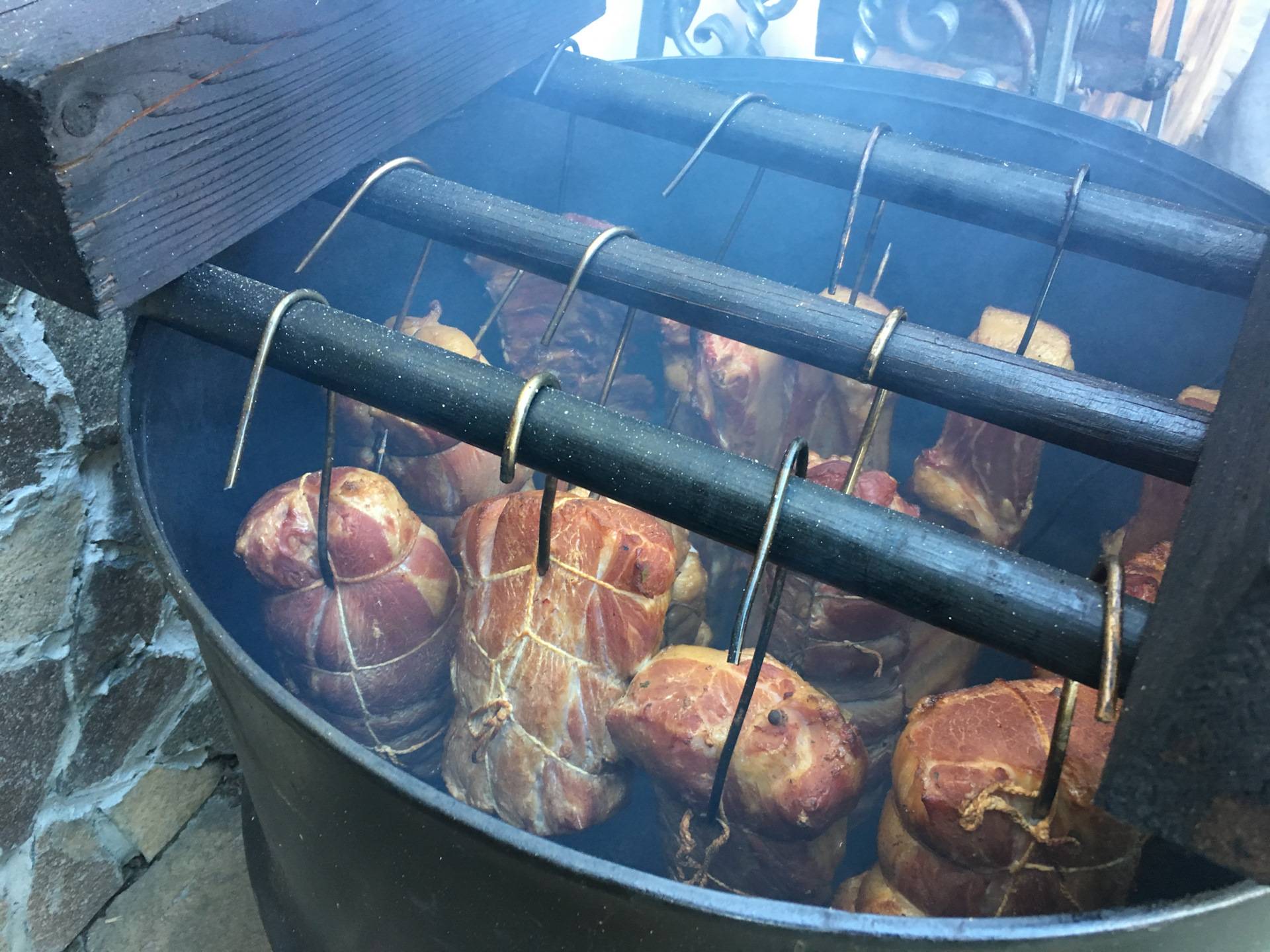

  4. Подготовка емкости. Бочка должна позволять укладывать продукты, как на решетку, так и подвешивать их на крюки. Для последних часто берут изогнутую проволоку. Решетку используют исключительно металлическую. Для установки решетки внутрь бочки можно поместить 2 ряда кирпичей либо просверлить отверстия и закрепить 4 болта, на которые будет опираться решетка. Для подвешивания крючков монтируют пруток из арматуры.
  5. Монтаж бочки. Емкость устанавливают таким образом, чтобы между ней и краем дымохода не было зазоров, например, ставят бочку прямо на землю и заделывают щели грунтом.
  6. Герметизация дымохода. Сверху дымового канала укладывают доски либо металл и засыпают землей.

С дымогенератором

В последнее время для холодного копчения все чаще используют дымогенераторы – устройства, которые вырабатывают готовый дым для копчения. Подобные приспособления можно как приобрести, так и изготовить самостоятельно.

Устройство

Коптильня с дымогенератором представляет собой два отдельных узла – камеру для копчения и непосредственно источник дыма. В отличие от предыдущей конструкции, генератор располагается возле бочки, т.е. устройство получается более компактным.

Изготовление дымогенератора

Дымогенератор сделать довольно просто. Для него понадобится металлическая труба диаметром около 60 мм и длиной около полуметра. Из нее изготавливают так называемый «стакан»: одна сторона трубы делается герметичной, другая – более узкой. Также предусматривают резьбу для муфты.

Сборка коптильни

Чтобы собрать дымогенератор и бочку в единое устройство, в нижней части емкости приваривают муфту с резьбой диаметром около 40-60 мм: к ней будет подключаться дымогенератор. Внутри бочку можно оснастить аналогично предыдущей конструкции.

Для установки бочки подготавливают основание, например, в виде листа металла.

Дымогенератор наполняют щепой и подсоединяют к бочке через муфту. В емкость помещают продукты и накрывают ее сверху влажной мешковиной. Остается распалить щепу и можно приступать к копчению.

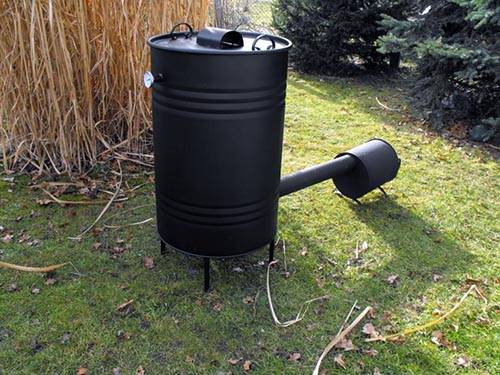

Из бочки и металлической топки

Для такой конструкции понадобятся:

  • бочка;
  • уголок;
  • квадратная и круглая труба;
  • прут.

Для печки используется металл толщиной 4 мм, что исключит прогорание материала.

Собственно процесс изготовления:

  1. Нарезаем квадратную трубу и свариваем подставку для бочки.
  2. Из металлического листа, уголков, квадратной и круглой трубы изготавливаем печку.
  3. Чтобы конструкцию можно было использовать для холодного и горячего копчения, соединительную трубу делаем разборной.
  4. К бочке закрепляем отрезок трубы для стыковки с печкой (вариант для горячего копчения) либо дымоходной трубой для холодного копчения.
  5. Из прутьев изготавливаем элементы для подвешивания крюков с мясными и рыбными продуктами. На эти же прутья можно будет укладывать решетки.
  6. В бочке делаем отверстия и помещаем в них штыри.
  7. Изготавливаем крышку для печки.

Варианты исполнения

Количество доступных для реализации проектов огромно. Можно выделить небольшие изделия переносного типа, сделанные из кега или деревянного бочонка. Более габаритными являются гриль-коптильни на каркасе. Стационарные модели подходят как для горячего, так и для холодного копчения и могут значительно отличаться своей конфигурацией. Как сделать коптильню холодного копчения из бочки и какой дизайн подобрать для нее — рассмотрим далее.

Видео: коптильня из бочки своими руками

Способы копчения

Для начала разберемся, чем же все-таки отличаются разные типы конструкций для горячего и холодного метода обработки продуктов. Если рассматривать коптильни для горячего способа, в них дым поступает в камеру из-под низа, не проходя дополнительный путь. В итоге удается сохранить высокую температуру воздуха. Продукты подлежат копчению всего на протяжении 2-3 часов.

Для обустройства бочковой модели такого плана нужно сделать топку на днище камеры или под ней. В первом случае нужно будет прорезать окошко для возможности подбрасывания опилок и их розжига. Во втором достаточно поставить конструкцию над отдельной топкой.

Принцип метода горячего копчения в бочке

Если планируется коптильня холодного копчения из бочки, нужно позаботиться о возможности охлаждения дыма. Зачастую для этой цели обустраивается дымоход, длиной в несколько метров. Он выходит из места расположения топки и подводится непосредственно к самой камере. Это может быть земляная траншея, труба, идущая от печки и т.д. При недостатке места под установку такого оборудования можно применить принудительное охлаждение в двойной камере. Для этого подойдет мокрая тряпка в качестве перегородки между отсеками.

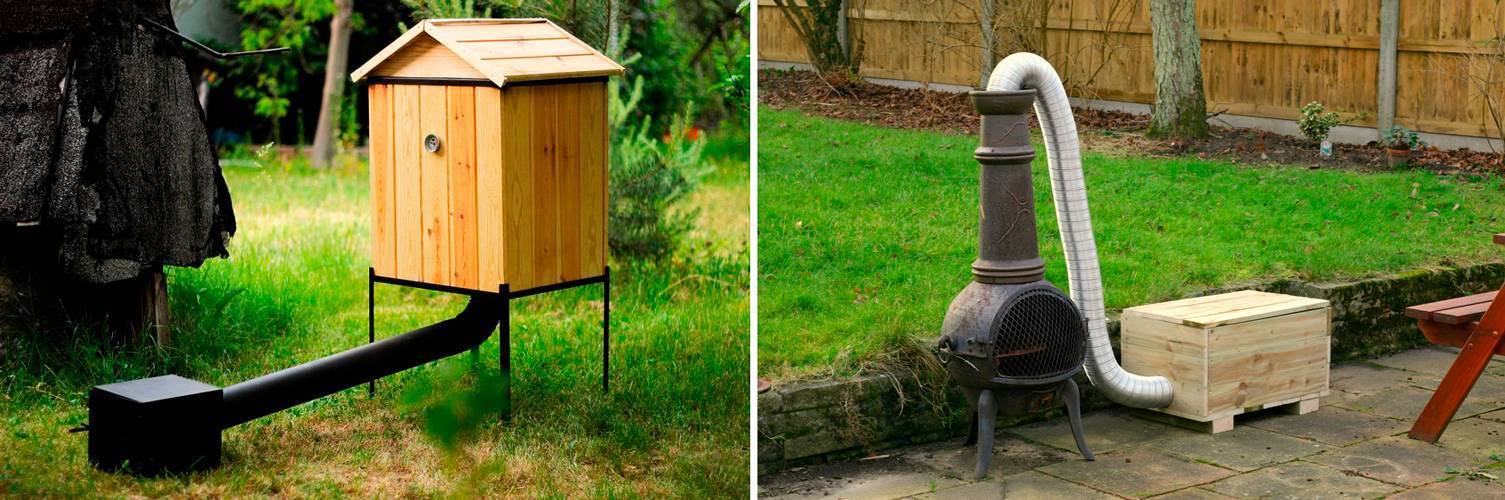

Конструкционные особенности для проведения холодного копчения

Модели конструкций

Рассмотрим наиболее распространенные варианты конструкционного исполнения изделия. Можно выделить следующие модели:

  • Мини-коптильня из кега. Для нее подойдет использованный пивной кег. К нему подводят трубку, через которую будет поступать дым, а также вырезают отверстие для установки решетки с продуктами. Более простой вариант — установка бочонка на мангал.
  • Вертикальная коптильня из 200 литровой бочки. Такая модель отличается большим объемом. Для нее нужно обустроить основание для установки и топку, которая будет располагаться непосредственно под бочкой.

Обратите внимание: дуктов может быть как вертикальной, так и горизонтальной, то есть на решетке, практически для всех типов изделий. Двойная горизонтальная камера. Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым

Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка

Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка

Двойная горизонтальная камера. Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка.

Использование двух бочек

  • Двойная сварная модель. Здесь соединение двух бочек выполнено не параллельно друг другу, а под прямым углом. Конструкция может иметь L-образный или Т-образный вид. Внизу разводится жар и засыпаются опилки, а сверху — размещаются продукты.
  • Стационарная коптильня с заглублением в землю. Для нее нужно заранее сделать траншею, которая послужит соединительным каналом между двумя отделами. Топка может быть выполнена по принципу костра в крытом котловане или отдельно обустроенной печки. Основная камера также углубляется в грунт, где к ней подводится траншея. Дым поступает через небольшое отверстие в стенке бочки. Для предотвращения утечки дыма и тепла все участки рекомендуется обложить кирпичом.
  • Мобильная коптильня холодного типа. Если нет возможности или желания вкапывать бочку, ее можно оборудовать отдельным подводом от выносной печки. К основной камере приваривается металлическая труба, соединяющая ее с коробом топки. Также можно использовать гибкий шланг и нагнетатель дыма, что сокращает занимаемую конструкцией площадь.

Дополнение основной конструкции вспомогательными элементами

Особенности горячего копчения и простейшая коптильня из бочки на 200 литров своими руками

Перед тем как самому сделать коптильню горячего копчения, нужно помнить, что продукты, полученные таким путем, хранятся не долго. В то время как продукция, обработанная холодным дымом, сохраняет свои качества на весьма значительный срок.

Принцип такой обработки основан на процессе пиролиза, когда на полуфабрикаты воздействуют дымом от тлеющих древесных щепок. Поэтому здесь в какой-то мере нужно соблюдать герметичность. Тем не менее это не повод покупать промышленную коптильную установку – многие используют подручные материалы в виде ведра, газового баллона или других ненужных емкостей.

Специфика применения бочковой тары в качестве коптильной камеры

Металлическая емкость на двести литров как нельзя лучше подходит для изготовления своими руками коптильного оборудования. И без разницы, что в ней было до этого – бензин, краска или повидло. Предварительно ее изнутри обжигают, за счет чего и избавляются от вредных веществ. Дальнейший процесс сборки камеры несложен, особенно, если у вас есть мастерская в гараже или в хозяйственной пристройке.
Элементарная коптильня из бочки 200 литров горячего копчения ставится на кирпичи или блоки. Сама процедура от начала изготовления до ввода в, так сказать, эксплуатацию займет не более часа-полтора. Условия использования устройства также просты:

  • На дно емкости насыпают слой древесной щепы, кору не стоит использовать в процессе.
  • В нижней части камеры на специальные упоры ставят поддон для сбора жира. При обработке мяса или рыбы жир не должен попадать на опилки.
  • Крышка должна максимально плотно прилегать к верхнему краю емкости, иначе щепа может загореться из-за притока воздуха.
  • Под днищем камеры предварительно разжигают костер, за счет чего щепа будет в дальнейшем обугливаться и выделять дым. В качестве нагревающего элемента часто используют паяльную лампу, керосинку, газовую горелку или электропечь. Разумеется, в зависимости от выбора источника тепловой энергии время приготовления продукта может существенно различаться.

Что нужно приготовить?

Преимущество конструкции из двухсотлитровой тары состоит в том, что такая емкость всегда найдется в хозяйстве, пускай даже некондиционная. А болгарку и небольшой сварочный инвертор имеет практически любой уважающий себя хозяин. Этого будет достаточно, чтобы соорудить коптильную камеру за час-полтора. Да, она будет выглядеть неказисто и не столь эстетично, но получится вполне действующее сооружение.

Итак, мы уже знаем, как самому сделать простую коптильню горячего копчения, осталось материализовать задуманное. Для этого приготовим следующие компоненты и инструменты:

  • Металлическая бочка на двести литров.
  • Три-четыре прута из металла диаметром 10-15 мм для подвешивания продуктов. Дополнительно можно приобрести или изготовить самостоятельно сетку, чтобы разлаживать полуфабрикаты.
  • Болгарка или лобзик с пилкой по металлу.
  • Рулетка, шуруповерт, электродрель, сварочный аппарат.
  • Отрезки листового металла для изготовления крышки и круглого поддона для сбора жира.
  • Заготовки в виде обрезков металлопроката или труб.

Собственно, можно обойтись и без инверторного аппарата – скрепить некоторые элементы конструкции болтами и гайками. Представленного набора будет достаточно для работы.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

  • металлическую арматуру;
  • листы металла разной толщины;
  • трубу.

Из приспособлений потребуется:

  • болгарка;
  • сварка;
  • рулетка;
  • маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

  • внешних: топка, крышка, ручки, дверца, дымоотвод;
  • внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек

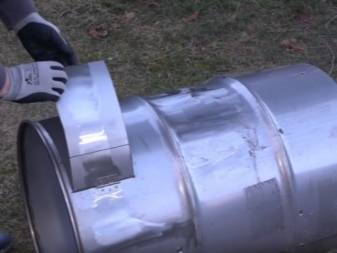

Разметка и распиловка

  1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
  2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
  3. В дне бочки просверливаются отверстия для притока воздуха в топку.
  4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
  5. Напротив дверцы высверливается отверстие для дымохода.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

  1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
  2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
  3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
  4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
  5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Изготовление коптильни с дымогенератором

Устройство усиливает тягу внутри агрегата, в итоге дым идет равномерно и поступает в коптильное отделение. Используют компрессор, который устанавливают в аквариуме для рыбок. Можно применить бывший в употреблении или купить новый. Монтируют устройство с помощью двухстороннего патрубка, который вваривают в бочку.

Чтобы соорудить камеру дымного генератора, используют любую емкость, например, молочный бидон, баллон огнетушителя, большой термос, стальную трубку. Габариты бывают разными, зависят от мощности. Магазинные устройства имеют технический паспорт, где все указано. Самодельные устройства рассчитывают на определенную мощность, показатель зависит от кубатуры коптилки.

Для правильного подсоединения самодельных установок проводят пробное тестирование, чтобы размеры бака и дымогенератора совпали. Чертежи присоединения можно отыскать в интернете. Для стыкования трубы к генератору используют фитинги, ввариваемые в отверстие снеки бака. Можно заменить резьбовым соединением, если такое возможно.

Схема изготовления

Теперь поговорим непосредственно об изготовлении коптилки. Потребуется:

  • обычная бочка на 200 литров, выполненная из металла;
  • стальная проволока для сетки;
  • арматура, что имеет диаметр не меньше 6 миллиметров;
  • труба с диаметром 100 миллиметров и длиной около 100 сантиметров, из нее будет дымоход;
  • металлический уголок, что будет использован для создания ножек, куда будем ставить конструкцию.

Кроме того, потребуется иметь следующие инструменты и приспособления:

  • рулетка;
  • болгарка;
  • сварка электродугового типа с электродами;
  • диск для разрезания металла.

Кроме того, потребуется иметь под рукой чертеж, чтобы сделать все правильно и получить результат, который вам нужен. В самом начале создания потребуется срезать крышку, если емкость запаяна. Из срезанной области можно будет получить противень для стекания жира. Снизу потребуется сделать топочную. Следует вырезать прямоугольную дырку для загрузки дров. Размеры дырки должны быть около 300 миллиметров в ширину, а также 200 миллиметров в высоту. Вырезанный кусочек не стоит выкидывать, ведь из него можно будет создать дверь. Для этого потребуется:

  • приварить петли;
  • смонтировать ручку;
  • сделать задвижку, что будет фиксировать дверь в закрытом положении.

С противоположной стороны потребуется сделать круглую дырку для дымохода. Теперь в днище следует проделать отверстия продольной формы, чтобы обеспечить поддувание и хорошее горение, а также возможность для быстрого удаления золы. Слишком широкими их делать не нужно, иначе дрова будут вываливаться раньше, чем сгорят.

Потом формируется камера. Для этого на уровне 1\3 от дна следует прикрепить лист железа 4-миллиметровой толщины, что будет выступать днищем бака для копчения. Монтируем дымоход, приварив его к заранее сделанному отверстию. Если необходимо, трубу можно будет немного подогнуть.

Теперь необходимо смонтировать ножки. Их не следует делать более 300 миллиметров высотой – такого пространства будет достаточно для нормального поступления воздушных масс и формирования тяги. Для увеличения полезного объема приспособления плиту можно сделать из кирпича, а бочку установить наверх. Дымоход обычно монтируют в задней части печи из кирпича.

Отдельно делаем противень, куда будет собираться жир. Для монтажа следует приварить пару распорок из металла, а сам противень подваривать не следует. Если он будет сниматься, то процесс добавления опилок данный аспект облегчит очень сильно.

Потом требуется монтировать решетки либо крючки. Их количество будет зависеть от высоты емкости – расстояние между уровнями должно быть где-то 150 миллиметров. Чем больше уровней, тем большее количество пищи можно будет приготовить

Важно, что следует монтировать их так, чтобы они не мешали вытаскиванию противня

Что такое холодное копчение

Холодное копчение — это процедура обработки соленых или маринованных продуктов дымом от тлеющей щепы.

Холодное копчение отличается от горячего копчения более низкой температурой — около 30°, что требует более длительного времени для обработки. Для получения дыма с такими параметрами используется длинный дымовой канал или трубопровод. Во время прохождения по нему, дым теряет высокую температуру. Он поступает в шкаф с развешанными продуктами, имея заданную температуру.

Длина соединительного канала может достигать десятка метров, что представляет основную проблему холодных коптилен.

Традиционным вариантом конструкции являлся костер и неглубокая траншея в земле, ведущая к коптильному шкафу. Обычно, размеры дымохода определялись величиной штыка лопаты, как в глубину, так и в ширину. В костре тлела щепа. Его накрывали крышкой, траншею также закрывали любыми листовыми материалами. Дым проходил по ней в коптильный шкаф и обрабатывал продукты, развешанные внутри.

Мнение эксперта
Левин Дмитрий Константинович

Эта технология используется и поныне, так как для нее не требуется никаких особых материалов, а охлаждение дыма в грунте происходит весьма эффективно.

Современные конструкции дымогенераторов позволяют получить длительное и равномерное тление щепы. Длинный дымоход уже не требуется, поэтому используют относительно короткий соединительный шланг. Появляется возможность производить копчение в небольших помещениях с хорошей вентиляцией, вплоть до городских квартир.

Температурный режим

Температурный режим — предмет постоянных споров среди специалистов. Одни утверждают, что с увеличением температуры уменьшится время копчения. Другие возражают, что от этого изменится вкус и общее состояние продукта, он станет менее плотным, потеряет важные микроэлементы и витамины.

Разные продукты нуждаются в наличии определенных условий и времени для процедуры:

ПродуктыТемпература копченияДлительность обработки
Свинина22°4-5 суток
Домашняя колбаса20°3 суток
Сало23°2-3 суток
Рыба25°0,5 суток
Курица30°2-3 суток

Время копчения является самым проблемным моментом, так как необходимо следить за ходом процесса, обеспечивать ровный режим подачи дыма, контролировать качество обработки. Большая длительность процедуры вынуждает людей на время отказываться от других работ, посещения каких-либо мероприятий. Поэтому стараются загружать в коптильню сразу большое количество продуктов, чтобы максимально увеличить эффективность затраченного времени.
