Расчёт длины конька
Чтобы правильно выбрать длину конька на крышу, необходимо определить количество доборного элемента а также всех составных частей – гидроизоляционной системы, уплотнительных материалов, крепежей. Основы расчетов – это строительный план, в котором указывается вся проектная длина истории, а также материалы, которые будут использоваться.
Важно понимать, что все данные для расчёта – это индивидуальный проект, который зависит от рекомендаций поставщика после изучения конкретной крыши. Подсчет материалов производится очень просто – нужно отталкиваться от длины всей крыши, количества коньковых планок м 5 сантиметровым нахлестом (этот нюанс обязателен)
Гораздо больше проблем возникает с организацией подложек – коньковых брусков. Они необходимы для правильного и ровного крепления планок. Когда стабильная система будет готова к монтажу, необходимо точно выбрать кровельный материал, чтобы после этого подобрать подложки по определенным размерам профиля.
Коньковые бруски Источник steelcap.ru
Проблема может возникнуть из-за разновидностей конька. Также проблематично определить какую-то общую систему размещения опорных планок. Дело в том, что вид крепления и уплотнения элементов требует индивидуального подхода, поэтому чтобы точно рассчитать все необходимые нюансы, желательно произвести монтаж на пробной планке. Таким образом, появится возможность произвести некоторые изменения или корректировки подложки. Именно по такой схеме работают профессионалы по установке кровли и коньков.
Чтобы конёк кровельный установился без дефектов, необходимо грамотно выбрать строительную компанию по установке оборудования.

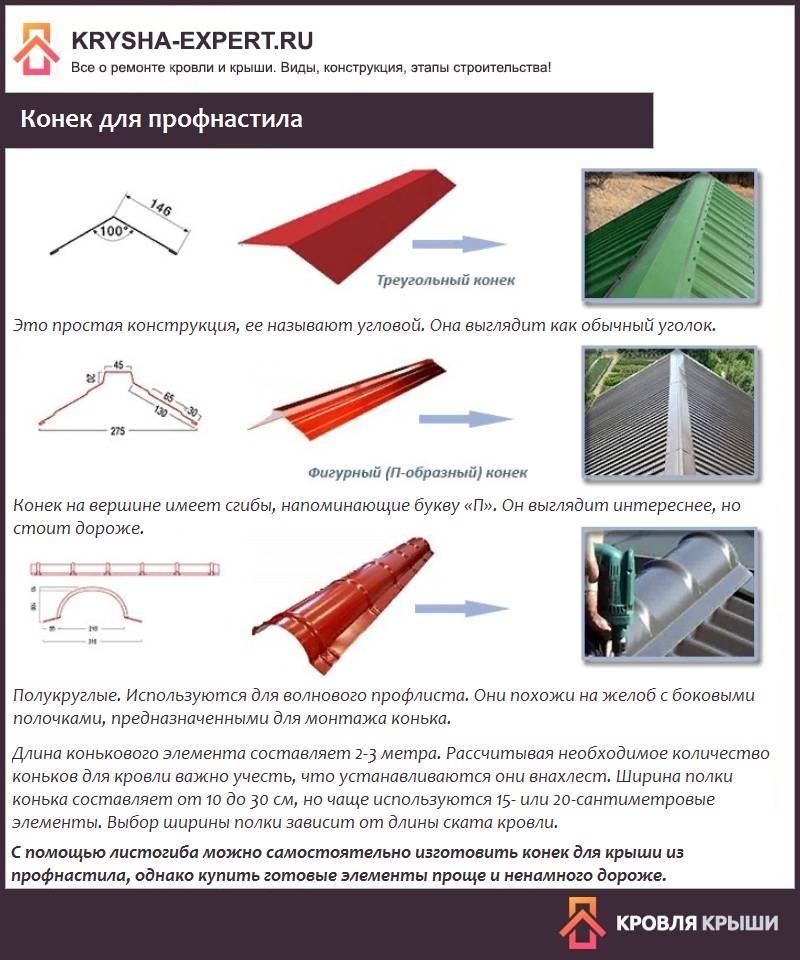

Разновидности кровельного конька
Коньком в конструкции кровельной системы называют горизонтальный элемент, расположенный на верхнем стыке двух соседних скатов крыши. При этом он может быть частью стропильной системы, но также и в виде отдельного доборного элемента. Стоит иметь в виду, что подобная часть имеется далеко не на всех кровлях. Например, для крыш такого типа, как куполообразные, шатровые или луковичные кровельный конек не требуется, так как скаты в этом случае соединяются в единой верхней точке, а не по прямой линии
Также важно знать, что в зависимости от вида крыши может отличаться необходимое количество коньков. В частности, для двускатной кровли достаточно всего одного такого элемента, а для кровельных систем более сложной конструкции уже потребуется от двух и более изделий
Изготавливается конёк для металлочерепицы из того же материала, что и само кровельное покрытие. Это тонколистовой металл, покрытый слоем полимера. Стоит подбирать данный доборный элемент с характеристиками, идентичными основному настилу. Во многом именно конек обеспечивает подходящие условия эксплуатации, так как позволяет организовать полноценную вентиляцию, то есть через образующийся канал из подкровельного пространства выходит влажный воздух, но при этом уличная пыль, крупный мусор, осадки, насекомые попасть внутрь не могут. Современный строительный рынок предлагает большое разнообразие моделей конька, отличаемых по форме и функциональности. Наиболее популярными считаются следующие разновидности:
- простой или угловой, то есть в форме открытого треугольника;
- полукруглый;
- рельефный;
- конусный;
- ребровой;
- плоский или П-образный.
Каждая разновидность имеет свои особенности, поэтому прежде чем выбрать конкретный вариант, стоит подробно рассмотреть все виды кровельных коньков. Наиболее популярными являются такие виды, как треугольный, плоский и полукруглый.
Характеристики полукруглого конька
Особенность конька такого типа в том, что он отлично дополняет крышу из металлочерепицы, делая ее практически идентичной с кровлей, выполненной на основе натуральной черепицы. Конек полукруглый для металлочерепицы закрепляется в верхней точке, на месте соединения двух противоположных скатов. Чтобы предотвратить попадание мусора или осадков с торцовой части предусмотрены специальные заглушки. Наиболее часто изделие такого типа монтируют на вальмовые кровли, на которых места соединения скатов хорошо просматриваются с земли. То есть в данном случае конек является не просто соединительным и защитным элементов для скатов, но также выполняет декоративную функцию. Стандартная длина элемента равна 2 м. Выбирая такую продукцию, пользователи должны знать, что полукруглый конек металлочерепицы будет иметь большую стоимость, чем другие аналоги. Это связано с тем, что для его изготовления требуется больше металла, при этом сам конек считается наиболее прочным и надежным. Чтобы цвет конькового элемента соответствовал тону кровельного покрытия, рекомендуется заказывать планку вместе с металлочерепицей в одной фирме.
Плоский или П-образный конек
Может быть использован для кровельных систем самого разного типа. Стоимость его несколько меньше, чем полукруглого изделия, так как плоский или, как его еще называют, фигурный конек проще изготавливать и материала для него требуется меньше. Также стоит иметь в виду, что такой конек для металлочерепицы не оснащается заглушками, то есть в них нет необходимости.

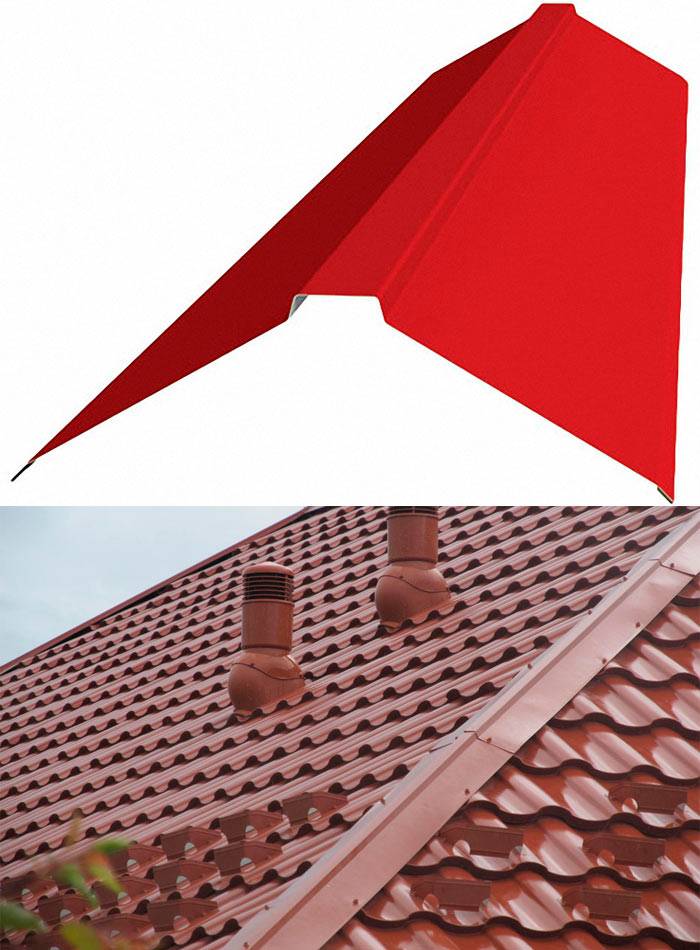

Треугольный кровельный конек
Наиболее простой вариант конька, внешне выглядит, как , согнутая под углом 90 градусов. Стандартная высота каждой стороны составляет 160-200 мм, а длина варьируется от 1,6 до 2 м. Изделие отличается малой стоимостью, но при этом и низкой декоративностью. Чаще всего, монтируется на кровли простой конфигурации.
Как правило, при покупке коньковой планки, пользователи также приобретают и все необходимые комплектующие. В стандартный комплект входят крепежные элементы, уплотнительные шайбы, заглушки и так далее, конкретный набор может отличаться в зависимости от вида конька. В том случае, если производитель не предоставляет конек и крепежи в одном комплекте, необходимо подбирать детали того типа, что кровельное покрытие и сам конек. Однако, помимо перечисленных комплектующих, также стоит позаботиться о приобретении такой продукции, как уплотнитель
О том, как крепить конек на металлочерепицу следует поговорить более детально и, прежде всего, важно разобраться, какие бывают уплотнили и как их выбирать
Начнём со смазки лыж своими руками
Как это ни странно прозвучит, но при подготовке лыж нам необходимо добиться того, чтобы лыжи не скользили. Точнее, не проскальзывали назад при отталкивании. Добиться такого результата несложно. Для этого существует множество лыжных мазей. При их выборе необходимо учитывать некоторые параметры: температуру и влажность воздуха, а также температуру и зернистость снега. Два последних фактора, как правило, учитывают профессиональные лыжники.
При подготовке к обычной прогулке достаточно знать значения двух первых параметров. Как правило, температура использования лыжной мази указана на её упаковке, и подобрать необходимую смазку не составит труда.
А что делать, если на старых лыжах с прошлого сезона имеются остатки прежней мази? Как удалить старую мазь? Для удаления старой лыжной смазки существует два способа: «горячий» и «холодный».
«Горячий» способ предполагает использование впитывающей бумаги, утюга, скребка и смывки. Для начала необходимо накрыть поверхность лыж с остатками мази салфетками или туалетной бумагой. Далее прогретым утюгом несколько раз прогладить их до полного впитывания. При необходимости операцию можно повторить. Затем пропитанную лыжной мазью бумагу удаляют с поверхности скребком. Скребок лучше взять пластиковый.
При «холодном» способе старую мазь удаляют только скребком и смывкой. Трудность может вызвать застаревшая мазь, нанесённая на лыжи несколько лет назад. В этом случае возникает необходимость в комбинировании перечисленных выше способов.
В качестве очищающего средства также можно использовать парафин. Нанесите парафин на загрязнённый участок, дайте ему немного постоять, а затем снимите скребком остатки старой смазки.
Итак, лыжи мы очистили и подготовили к новому сезону. Но, чтобы кататься по лыжне классическим стилем, лыжи надо намазать под колодкой держащей мазью, чтобы лыжи не скользили при толчке. Для любительского катания вам вполне подойдёт комплект недорогих отечественных лыжных мазей. Он, как правило, состоит из четырёх брикетов, иногда баночек, сделанных из толстой металлической фольги или мягкого пластика. Также вам понадобится синтетическая пробка-растирка.
После растирания мази должен получиться ровный, чуть блестящий слой. Если ровный слой не получился, достаточно пригладить мазь руками.
Если вы отправляетесь в лес кататься на лыжах, желательно взять с собой лыжные мази, рассчитанные под более высокую и низкую температуры, а также пробку и скребок. Если лыжи не позволяют вам уверенно оттолкнуться, а при толчке скользят назад, то в этом случае достаточно положить под колодку поверх ранее нанесённой более теплую мазь и растереть её пробкой. На исправление смазки у вас уйдёт всего лишь пара минут.
Иногда лыжи не едут вовсе, к тому же покрываются льдом или снегом под колодкой. Чтобы избавиться от этой напасти, лёд или снег необходимо удалить скребком, а затем протереть лыжу перчаткой. Затем положите на лыжи новый слой более холодной мази. Как правило, этот приём исправляет ситуацию и позволяет продолжить лыжную прогулку.
Элементы для разных видов крыш
Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.
При монтаже конька используют уплотнители

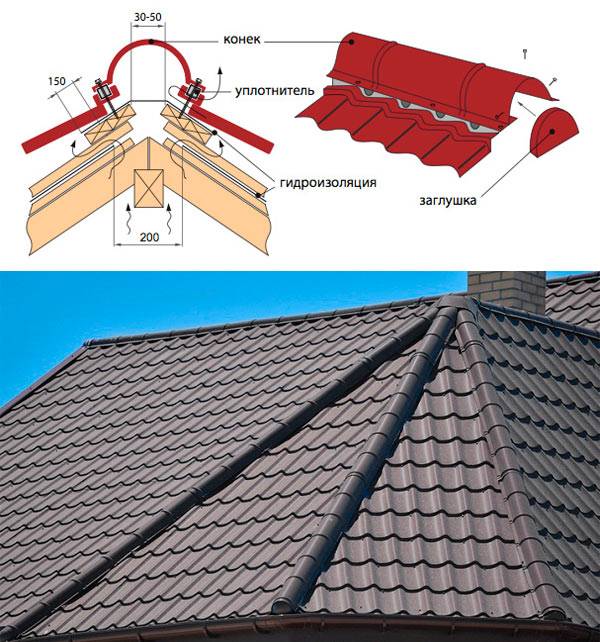

Полукруглый конёк для металлочерепицы
Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.
Профильные элементы имеют оптимальную форму
Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.
Универсальные ленты просты и удобны в применении
Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.
Саморасширяющиеся ленты имеют клеящийся слой
На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.
Профиль для поликарбоната
Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.
Профили хорошо сочетаются с дополнительными материалами
Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

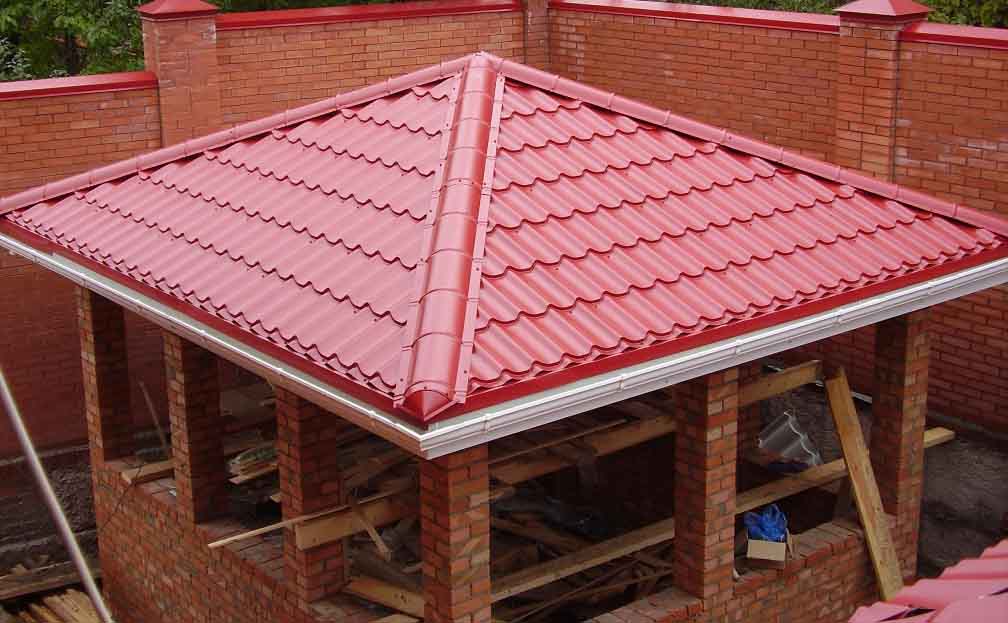

Элемент для вальмовой кровли
Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.
Полукруглый конёк хорошо дополняет вальмовую кровлю
Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.
Кровельный конёк из дерева
Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы
Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.
Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу
Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

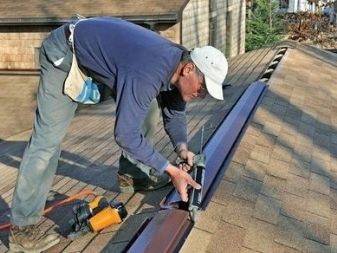

Конёк для крыши из гибкой черепицы
Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.
Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией
Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

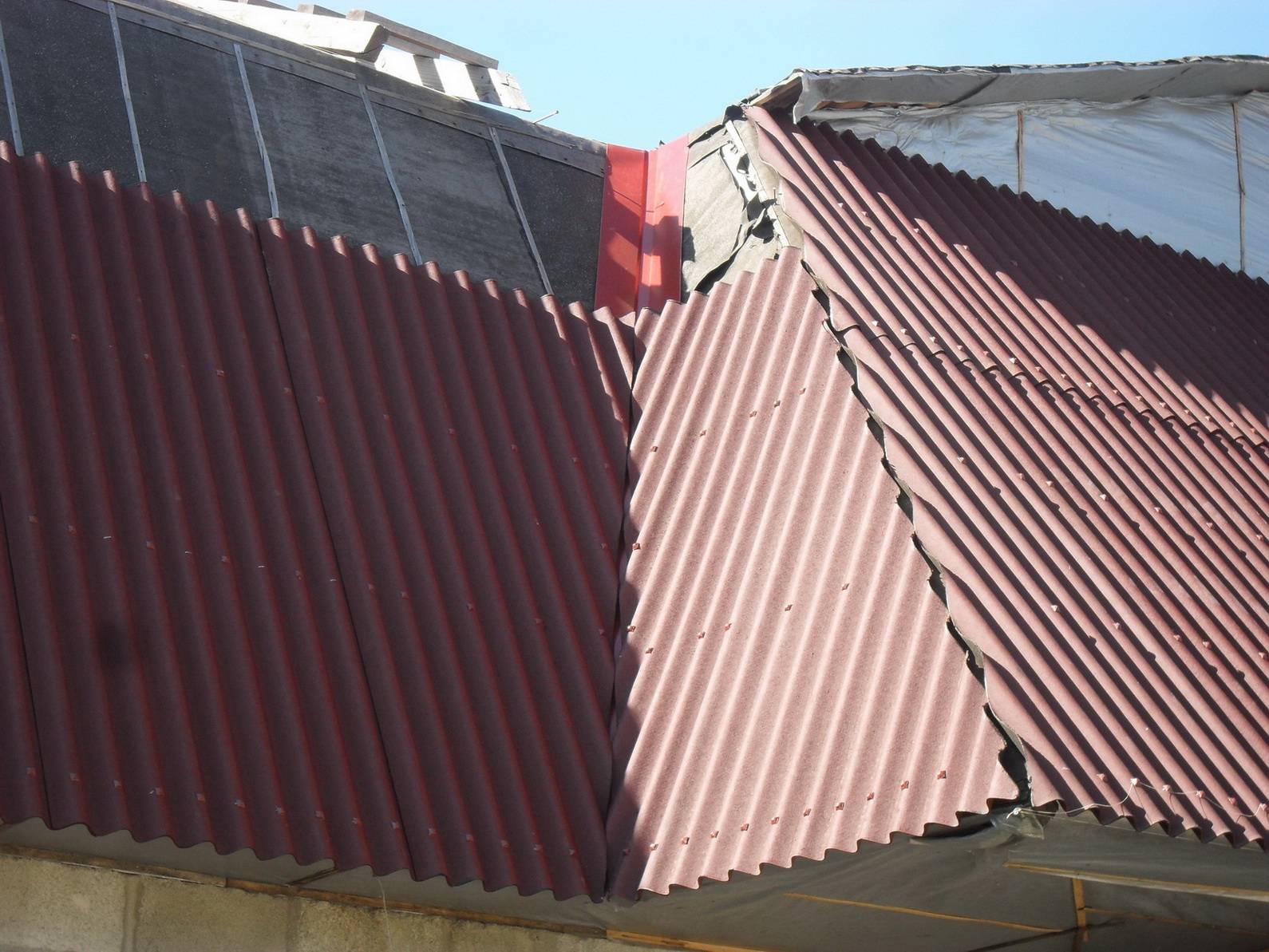

Элемент для крыши из шифера
Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.
Конёк для шифера может иметь полукруглую форму
При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.
Особенности конькового соединения
Обустройство конькового соединения – последний этап возведения крыши, однако, ее долговечность и надежность напрямую зависят от этого мероприятия. Чтобы своими руками сделать конек на крыше защищенным от влаги и ветра, необходимо знать главные задачи, возлагаемые на него:
- Защита от проникновения влаги. Незащищенный кровельным материалом участок крыши пропускает влагу внутрь, приводя к загниванию и разрушению стропильной системы.
- Обеспечение циркуляции воздуха. Правильно смонтированный конек кровли выполняет функции вентиляционного зазора, через который выходит нагретый, насыщенный водными парами воздух. При отсутствии вентилирования вода из пара оседает на элементах стропильного каркаса и внутренней поверхности кровельного материала, приводя к их преждевременной порче.
- Защита от проникновения маленьких птиц и насекомых. Если вы еще не стали домовладельцем, а только собираетесь, то вас удивит, как часто пернатые обустраивают свои гнезда в крыше, проникая туда через незначительные щели, что уж говорить о насекомых.
- Придание законченного вида. Помимо прочего, конек играет роль декоративного элемента, украшающего крышу, придавая ей законченный нарядный вид. Эстетический потенциал коньковых профилей, сделанных своими руками, ограничен, но покупные модели радуют разнообразием форм и цветов.

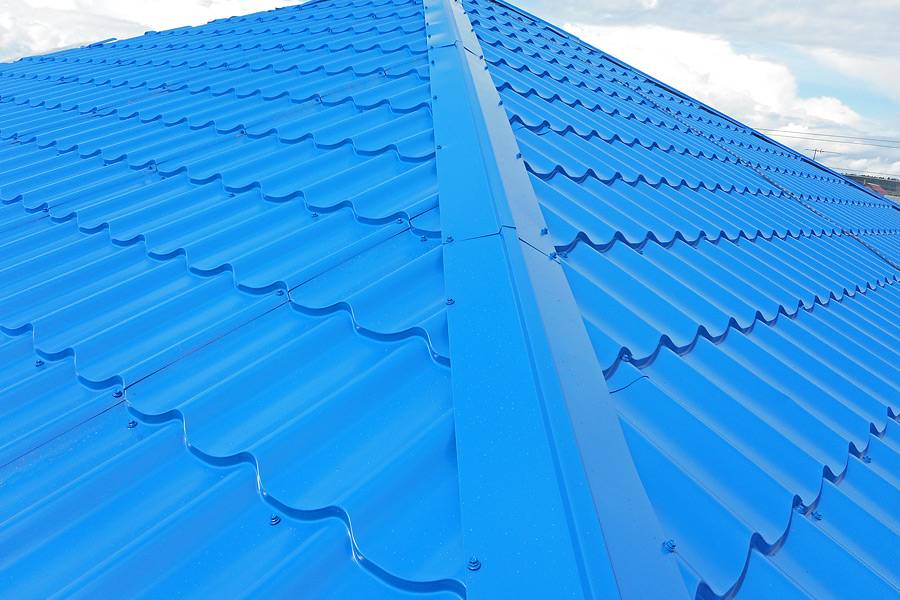

Коньковый профиль для крыши
Как установить?
Монтаж конька на крышу вполне реально сделать своими руками. Нюансы монтажных работ и их порядка будут зависеть от таких факторов, как наличие жилого чердака, особенности «пирога» кровли, сложности формы крыши и других индивидуальных характеристик. Но сам процесс монтажа в общем смысле представляет собой определенный алгоритм действий.
Он включает несколько этапов, которые позволяют снабдить крышу наиболее подходящим вариантом конька:
- После осуществления расчетов необходимо сделать чертежи. Они заметно упростят все этапы дальнейшей работы.
- Первый этап предусматривается еще в процессе кладки самой кровли. Необходимо оставить зазор в пространстве между полотнами скатов. Помните, что эта щель не должна быть очень широкой, чтобы ее было легче заделать с помощью конька.
- Затем по линии стыка нужно уложить слой гидроизоляции.
- Находящуюся между торцами скатов полость следует заполнить стекловатой. Это поможет против образования под коньком снежных заносов зимой. Вместо стекловаты могут быть использованы иные материалы, устойчивые к процессам гниения. Не рекомендуется вплотную забивать пространство, чтобы осталось место для вентиляции воздуха.
- В случае, если снежные хлопья задуваются под кровельный конек, необходимо установить уплотнительный слой. Уплотнительную ленту прокладывают с помощью рубероида на линию стыка кровельных плоскостей. С одной стороны данные полосы крепятся к бруску, формирующему высоту, а с другой фиксируются к стропильной обрешетке через материал, из которого изготовлена крыша. Внахлест к брусу другая полоска прикрепляется абсолютно также. В результате таким образом изнутри создается дополнительный слой утепления и изоляции, который предохраняет пространство под крышей от воздействия осадков.

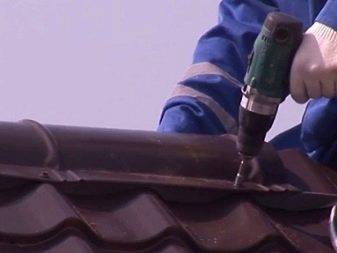

- Монтаж планок осуществляется с помощью специальных кровельных саморезов, которые оснащены особыми резиновыми прокладками с защитным слоем.
- После установки первой планки следует протянуть по линии будущего сооружения шнур. С его помощью можно легко скорректировать линию конька, чтобы он был установлен под необходимым углом.
- В дальнейшем уголки устанавливаются с нахлестом не меньше 50 мм по линиям штампа волны. Направление укладки зависит от преобладающего направления ветров.
- Чтобы ветер не смог деформировать и выгнуть готовые конструкции, для торцов некоторых из них, например, круглого конька, предусмотрены заглушки, которые устанавливаются на последнем этапе установки.

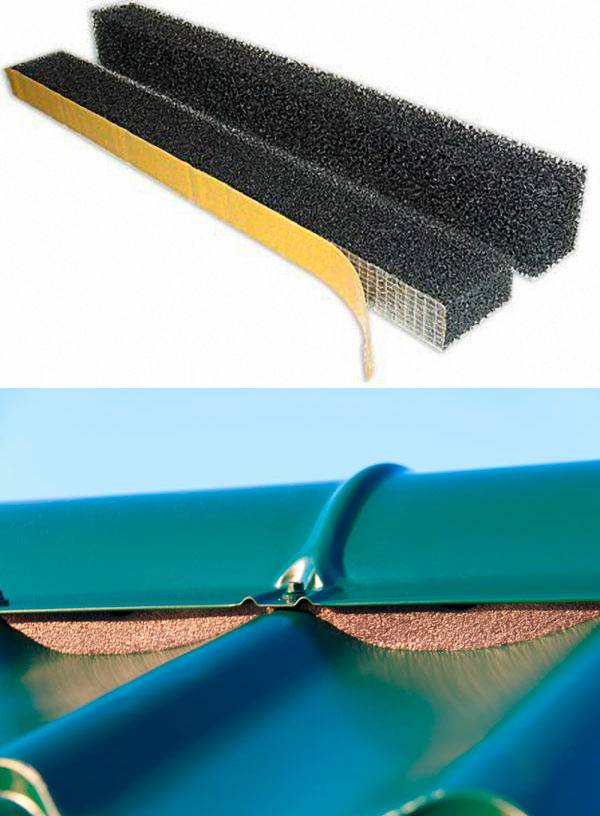

Уплотнители для кровельного конька
Коньковый уплотнитель – это ленточное изделие, которое устанавливается под коньковую планку и предотвращает проникновение в подкровельное пространство влаги, пыли или насекомых. Так как этот элемент должен выполнять защитные функции на протяжении многих лет и при самых различных условиях, то выбирать его стоит максимально ответственно. Коньковый уплотнитель должен иметь высокое качество, а также и подходящую конфигурацию для конкретного конька. Сегодня на рынке представлены три основные разновидности специальных уплотнителей:
- универсальный;
- профильный;
- саморасширяющийся.
Как можно понять из названий – универсальная продукция подходит для коньков любой конфигурации. Изготавливается продукция на основе полиуретановой пленки и имеет самоклеящееся основание, то есть для его монтажа потребуется только снять защитный слой и плотно прижать уплотнитель к месту установки. Особенность изделия еще и в том, что он не поддерживает горение и крепить его можно практически к любому основанию. Основное назначение универсального уплотнителя – это выполнять роль фильтра от мусора, насекомых и пыли.
Профильные уплотнители выполняются из вспененного полиэтилена. Главная их особенность в том, что они разрабатываются под конкретный профиль металлочерепицы, то есть для каждой разновидности волны, выпускается свой уплотнитель, который не подойдет для металлочерепицы с другим профилем
Поэтому при покупке важно обратить внимание именно на данный момент. В целом же такой уплотнитель отлично справляется с функцией защиты подкровельного пространства от влаги, при этом он пропускает воздух, а значит может стать одним из элементов вентиляционной системы
Саморасширяющиеся уплотнители производятся на основе пенополиуретана, пропитанного акрилом либо другим видом полимеров. Особенность изделия в том, что после установки подконьковая лента увеличивается в размере, закрывая собой все имеющиеся пустоты. Такое свойство позволяет надежно загерметизировать все щели между коньковой планкой и покрытием на основе металлочерепицы, в результате чего образуется надежная защита от осадков, пыли, мусора, насекомых и так далее.

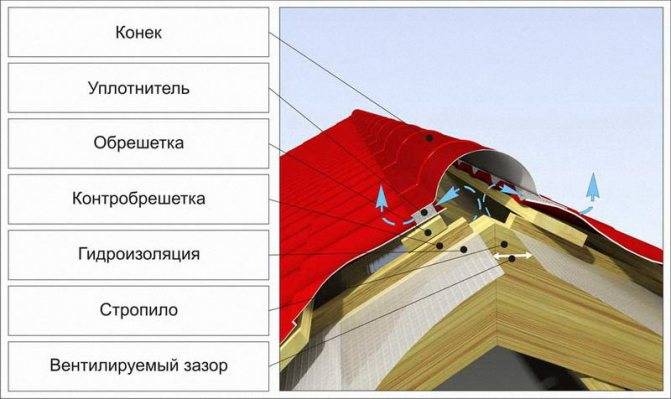

Обустраиваем вентиляцию кровельного конька
Конек препятствует проникновению осадков в продольное отверстие между покрытиями скатов крыши. Он также служит и для вентиляции подкровельного пространства.
Изготовление системы коньковой вентиляции кровли:
- Завершив обустройство стропильной системы, производится гидроизоляция. Для этого крепится специальная пленка поперек стропильных ног. Уплотнитель под конек требует укладки верхних полос на нижние. Напуск должен составлять как минимум 15 см. Для проклейки швов используется соединительная лента.
- Далее, происходит набивка контробрешетки вдоль стропильных ног. По ее завершению, поверх набивается обрешетка в поперечном направлении.
- На обрешетку укладывается ранее выбранное кровельное покрытие. Например, шифер, ондулин, металлочерепица.
Натянутая пленка защищает стропильные элементы от скопления конденсата внутри кровли (подробнее: “Как устранить конденсат под крышей”). Также устраняются протечки воды через различные мелкие щели. При этом резной конек на крышу защищен от гниения, а также от возникновения ржавчин.
При отсутствии вентилирования пространства между пленкой и кровельным покрытием, влага не будет быстро высыхать. Это приведет к мгновенным процессам гниения или покрытием ржавчиной контробрешетки и обрешетки. Таким образом, вся система может прийти в негодность.
Монтаж конька крыши, видео инструкция:
Под устройством теплой кровли подразумевают использование слоя утеплителя. Он обычно располагается под гидроизоляционным слоем. Его изготовление осуществляется из гигроскопичного материала, к примеру, базальтовой или минеральной ваты. Если же будет отсутствовать эффективная вентиляция, то произойдет скапливание влаги. Это в свою очередь ухудшит теплозащитные свойства материала. При этом можно даже не упоминать о гниении стропильных ног стропил. Напомним, что между ними располагаются плиты утеплителя.
Для оборудования вентилируемого пространства, необходимо придерживаться следующих правил:
В нижней части подшивки карнизов оставляются зазоры для вентиляции
Можно сделать также решетки, которые обеспечат поступление воздуха.
Немаловажно обеспечить свободное пространство между гидроизоляцией и кровельным покрытием. Параллельно с этим, оставляется отверстие между скатами
Оно обеспечит выпуск влажного воздуха. Все работы выполняются перед тем, как сделать конек на крыше.
Дополнительные материалы
Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.
Выделяют три основных типа: универсальный, профильный и саморасширяющийся.
Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.
Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.
В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.
Преимущества и недостатки профнастила
Профнастил – профилированный лист, который производится из оцинкованной листовой стали путем холодного проката. Жесткость материала обеспечивается волнообразной или трапециевидной (в зависимости от марки) формой профиля, получаемой методом профилирования.
Рисунок. Фотографии профнастила с низким и высоким профилем
Основные преимущества применения профнастила для укрытия крыши частного дома:
Хорошая прочность – в зависимости от профиля покрытие способно выдерживать различные снеговые и механические нагрузки.
Устойчивость к коррозии – материал защищен слоем цинка и защитно-декоративного полимерного покрытия, что защищает его от пагубного воздействия влаги.
Относительно небольшой вес – способствует минимизации постоянных нагрузок на несущие конструкции здания и облегчает монтажные работы.
Нетребовательность к уходу – при эксплуатации не нуждается в каком-либо уходе. Главное, правильно подобрать угол наклона скатов, чтобы не пришлось вручную очищать кровлю от снега зимой.
-
Широкий выбор цветовых решений – имеются даже покрытия под дерево и камень, но для кровли они обычно не применяются.
Длительный срок службы – в зависимости от защитного покрытия производители дают гарантию на сквозную коррозию от 10 до 50 лет, на внешний вид от 2 до 35 лет.

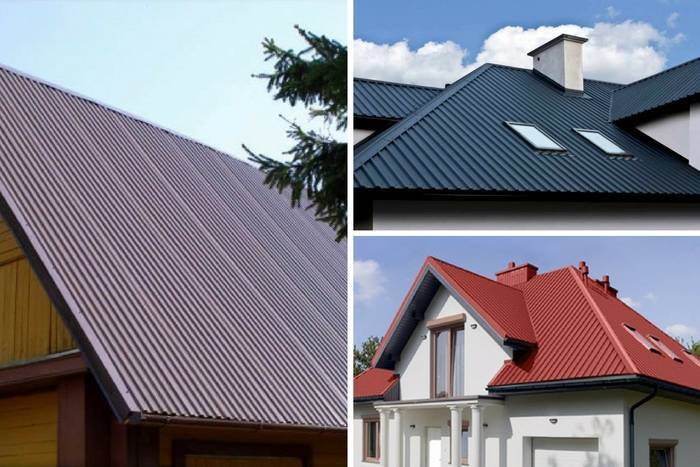

Рисунок 2. Фото крыш из профнастила
Из недостатков следует отметить следующее:
Высокая шумность при граде и сильном дожде – минимизировать этот эффект позволяет качественный «кровельный пирог» с достаточной толщиной минеральной ваты (150-200 мм для средней полосы России).
Повреждение защитно-декоративного покрытия – даже мелкие царапины снижают стойкость материала к коррозии и сокращают срок его службы. Поэтому любые повреждения требуется сразу же закрасить соответствующим составом.
Нарушение герметичности – обычно происходит из-за непрофессионального монтажа
Важно строго соблюдать технологию укладки и крепления профилированных листов.
