Разновидности и особенности коллекторных групп для теплых полов

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Монтаж

Перед тем как осуществлять монтажные работы, необходимо проверить место будущей установки на наличие каких-либо помех. Ничто не должно затруднять процесс эксплуатации коллектора.

Далее возьмите во внимание, какой коллектор вы крепите: радиаторный или для «теплого пола». Несомненный плюс в том, что высота установки не играет никакой роли: в случае с коллектором это не критично

С другой стороны, некоторые ограничения накладывает схема обвязки. Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей.

Регулировка температуры производится после установки коллекторного узла и проведения отопительных труб от коллектора. Наиболее просто регулировать температуру при помощи термоголовки. Еще на этапе строительства нужно озаботиться монтажом такого дополнительного оборудования.

Вариант с монтажом светопривода и термостата одинаково хорошо подойдет как для регулировки радиатора, так и для подстройки «теплых полов».

О том, как установить коллектор для отопления, смотрите в следующем видео.

Правила установки коллектора для теплого пола

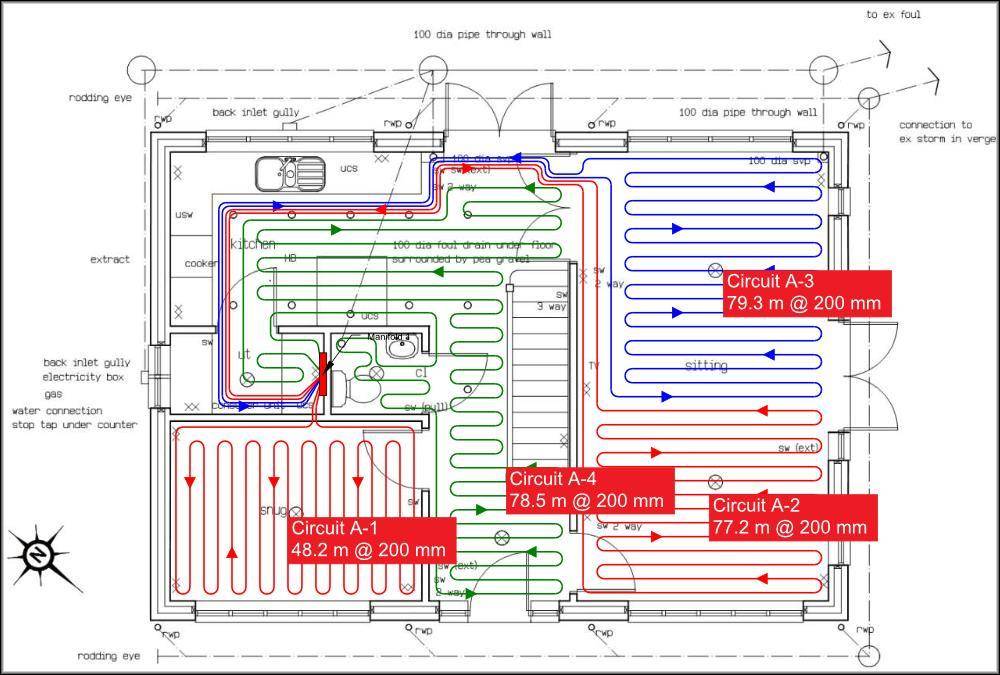

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы – трубопровод, распределительный узел и котёл.

Видео инструкция по установке

Предлагаем ознакомиться с видео инструкцией по установке коллектора тёплого пола. Надеемся, ролик поможет вам самостоятельно установить коллектор для тёплого пола и узнать больше деталей о монтаже устройства.

https://youtube.com/watch?v=TcvQPTzKJRs

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место – середина комнаты, у самой поверхности напольного покрытия.

Важно, чтобы поверхность стены была ровной и гладкой. В ином случае возможны перебои в работе системы. Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

• коллектор – это, проще говоря, труба, запаянная с обеих сторон. Сбоку такой трубы имеется несколько выходов (зависит от модели коллектора). К ним подключаются трубы системы “тёплые полы”;
• настройка гребня начинается с удаления с вентиля защитного колпачка. Шестигранным ключом закрывают вентиль полностью. Далее необходимо определить число оборотов для конкретного контура. На это количество и следует повернуть вентиль. Другие контуры настраиваются таким же способом;
• на коллектор устанавливаются сливной кран (обеспечивает слив воды при повреждении системы или ремонтных работах) и воздухоотводчик (автоматически отводит воздух и избавляет от воздушных пробок);
• во избежание гидродинамического дисбаланса, на систему устанавливают термостатические клапаны и расходомеры.

Рекомендации и советы

Перед покупкой коллектора, подсчитайте необходимую длину труб и их расположение. Специалисты рекомендуют вместо коллектора на 12 расходометров установить 2 по 6. Этот шаг позволит выровнять давление и температуру в наиболее отдалённых уголках комнаты.

Завершив монтаж коллекторного шкафа и веток, нужно совершить пробный запуск отопительной системы. Это позволит выявить недочёты и дефекты, а также испытать непроницаемость стыков.

Более надёжными и долговечными являются модели из латуни.

Сэкономить время и нервы вам поможет покупка готового коллектора, а не его составных частей.

Коллекторная система имеет свои плюсы и минусы, и не упомянуть о них мы не можем.

Преимущества	Недостатки
Удобство в работе и управлении. Так, находясь в одной точке дома, вы можете настроить подачу и температуру теплоносителя в другой комнате	Стоимость. Коллектор чаще производится из стали, а её стоимость высока
Эстетичность	Для нагрева помещения понадобится не менее трёх часов
Длительный эксплуатационный срок (до 50 лет)	Каждая ветка, входящая в узел управления, может питать только один радиатор, поэтому потребитель покупает трубы небольшого диаметра

Назначение и основные элементы

Коллекторный шкаф для теплого пола спрячет коллектор от лишнего взора. Здесь производится соединение согревательных труб и других элементов теплоснабжения. Кроме этого, там расположены приспособления для регулирования.

Подсоединив шкаф, устанавливают трубу подачи и возврата. Подающая труба обеспечивает горячий теплоноситель, поступающий прямо с котла. А возвратная накапливает воду, отдавшую тепло во время обогревания. Она возвращается обратно к котлу и снова начинается подогрев.

Регулярное перемещение воды снабжается предназначенным насосом. В установленном шкафу на каждый трубопровод приспосабливают запорный вентиль. Когда появляется ситуация, что необходимо извлечь из системы несколько элементов (вследствие ремонта либо по причине экономии), обогрев на оставшиеся части дома не влияет. Одно только следует произвести – перекрыть оба крана.

Коллекторные шкафы – металлические устройства, в середине которых размещается прибор механизма пола и водоснабжения. Основной целью коллектора является самостоятельное управление циркуляции теплоносителя, а также способен предоставлять полу необходимую температуру.

Главными деталями шкафчика считаются:

• корпус – короб, состоящий из нержавеющего металла либо крепкого пластика; попадаются модели с отсутствием задней стенки или одной какой-то ее стороны; на боковых сторонах конструкции и нижней ее панели имеются щели для подведения труб;
• механизм крепежей – система обуславливается тем, как будет располагаться конструкция – на поверхности или в центре стены; зачастую для крепежа применяются распорки или анкера; в определенных конструкциях внутри зафиксированы кронштейны и разводные зажимы;
• дверца – оберегает вместительное шкафа от нарушений и запрещенного проникновения; закрепляется петлями, оснащается замком или защелкой; многие модели можно приобрести в белом, бежевом тоне, но при желании возможно найти и иные цвета.

Данное сооружение вполне можно изготовить собственноручно. Но, стоимость многих устройств не слишком высока, поэтому лучше не заморачиваться и приобрести его в магазине.

Недостатки

Помимо всех перечисленных достоинств, гидроколлектор имеет и недостатки.

• Высокая цена. Даже выбрав модель у не самого именитого производителя, вы все равно основательно потратитесь, поскольку тепловые коллекторы делают из высокопрочной стали. Установка обычных труб обходится во много раз дешевле. Но также стоит помнить и о том, что придется приобретать дополнительную фурнитуру, которая тоже довольно дорогая.
• Обязательное условие – наличие циркулярного насоса. Любые коллекторные системы работают только с ним. Это сильно повышает затраты на электроэнергию.
• Большое количество труб. Коллекторная система подразумевает наличие ответвлений для каждого отопительного прибора. Следовательно, количество труб вырастет согласно количеству тепловых приборов. Для многих оказывается затруднительно произвести монтаж подобной системы, не говоря уже о том, что это довольно затратное по времени занятие.

Все перечисленные нюансы являются резонным основанием задуматься по поводу обоснованности установки коллектора для отопления, особенно если речь идет о многоквартирном доме.

Расчет

Рассчитать, какая температура нагрева потребуется для отопления конкретного помещения можно только экспериментальным путем, то есть пользователь должен испробовать несколько настроек, анализируя время достижения комфортной среды в комнате, уровень температуры там. Благо, с ротаметром это осуществить намного проще, чем возиться вручную с клапанами подводки, помпой.

Нет фиксированных значений для помещений, данный нюанс обусловлен тем, что на удержание тепла в комнате влияет множество факторов: теплоизоляция, площадь, протяженность змеевика и подобное.

На комбинированных моделях можно сделать преднастройку (обычно так и делают) по количеству оборотов вентиля – каждый полный виток уменьшает/увеличивает просвет на фиксированное значение. Можно воспользоваться следующим способом:

1. Вначале исчисляется требуемый каждому контуру объем теплоносителя, его процентная доля относительно общего количество жидкости для всей системы.
2. По полученному результату выставляют начальную позицию вентиля (кольца) для каждой секции.
3. Финишная регулировка расходомера делается в процессе функционирования системы, исходя из реальной установившейся температуры, по ощущениям комфортности.

Как мы уже отметили, для одной-двух комнат или одинаковых по своим параметрам помещений коллекторная группа с расходомерами желательная, но не так значима, как для домов, квартир, где отапливается несколько зон с разными размерами.

При равном расходе теплоносителя для контуров большой и маленькой комнаты, достижение нужной температуры в них будет разным. Чем больше площадь, ниже качество теплоизоляции, тем уровень обогрева будет ниже. Соответственно, для значительных по размеру помещений потребуется более интенсивный и значительный поток. И, наоборот, в меньшем объекте нужно установить расход ниже, иначе в нем будет жарко. Но и тут есть нюанс, если в нем плохая теплоизоляция, то значения могут сравняться.

Как видим, на расчет влияет множество факторов, комфортный режим зависит даже от поры года. Регулировка также называется балансировкой, так как распределяется ограниченный ресурс от котла, изменение на одном змеевике влияет на другие.  Настройка может производиться часто, поэтому простота, обеспечиваемая расходомерами, крайне затребована.

Приведем пример. Внутри дома устанавливается напольная система водяного отопления для ванной и иной комнаты, например, для гостиной. Без ротаметра газовый котел будет нагревать жидкость для указанных помещений одинаково, установится один температурный режим. Для гостиной он может быть комфортным, но в ванной будет жарко.

Для отопления первой требуется больше нагретой воды из котла, для маленького санузла меньше. Быстро, комфортно привести температуру каждой комнаты к одинаковому уровню или установить его разным, но комфортным, учитывая особенности помещения, позволит водомер.

Также при балансировке важно обращать внимание на протяженность трубок контура независимо от его конфигурации. Отметим еще некоторые достоинства расходомеров, аппарат позволит:

Отметим еще некоторые достоинства расходомеров, аппарат позволит:

• легко контролировать объем жидкости определенной температуры, направляемой на обогрев, что также тянет за собой возможность более рационально управлять источником энергии (котлами). Если таковой электрического типа, то данный нюанс весьма актуальный;
• равномерно прогревать все ветви, избежать колебаний температуры, что повысит комфорт. С другой стороны, позволит выключать отопление там, где это не нужно, или уменьшать/увеличивать его как угодно по решению пользователя;
• можно вести визуальный контроль за объемами теплоносителя текущего от котла по трубкам магистрали. Взглянув на расходомеры, на их колбы с градуировкой и указателем можно будет сразу определить визуально уровень отопления помещения (при этом также надо будет сопоставить его размеры и прочие параметры), сколько расходуется ресурса.

Конструктивные элементы коллекторной группы для теплого пола

Для корректной работы системы «теплый пол», в которой предусмотрена естественная циркуляция, важным условием является оптимальный уровень уклона. Однако более эффективной и надежной считается коллекторная группа, в комплект которой входит насосное оборудование, обеспечивающее принудительную циркуляцию.

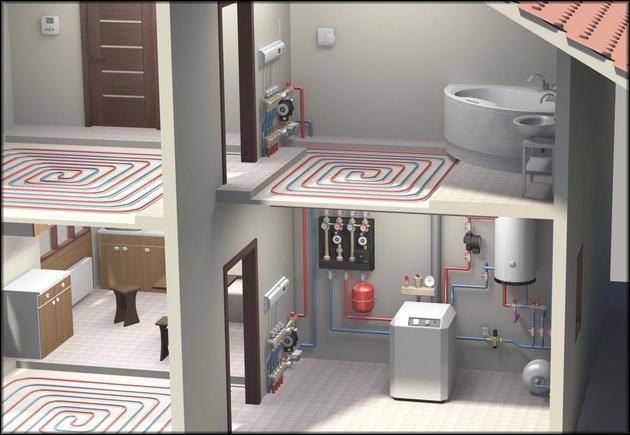

Коллекторная группа системы отопления теплый пол в частном доме.

Готовый к использованию коллектор состоит из следующих деталей:

• смесительный клапан, посредством которого регулируется количество поступающей в систему горячей воды. Открытие его происходит в ответ на получаемые сигналы от датчиков, фиксирующих изменение показателей температур. По мере достижения необходимых температурных параметров теплоносителя клапан автоматически закрывается;
• циркуляционный насос, укомплектованный специальным датчиком, позволяющим контролировать давление в системе. Данное оборудование устанавливают на подающем трубопроводе. При использовании насоса циркуляция теплоносителя осуществляется в необходимом для определенных условий объеме;

Коллектор теплого пола в санузле квартиры.

• распределительная гребенка, состоящая из нескольких соединительных элементов, к которым подводится водяной контур. Наличие данной детали позволяет равномерно распределять теплоноситель по всей системе. Для этого используются расходомеры, которые монтируют на отводы;
• воздухоотводчик, функция которого заключается в предотвращении завоздушивания трубопроводов, что может стать причиной некорректной работы системы. Такими элементами сегодня комплектуются многие коллекторные группы;
• метеодатчик, реагирующий на температурные параметры окружающей среды. Задача данного элемента заключается в регулировании температуры теплоносителя, исходя из конкретных погодных условий.

Установка коллекторного узла, как и монтаж других элементов теплого пола, требует идеальной точности. В противном случае работоспособность всей системы может быть нарушена.

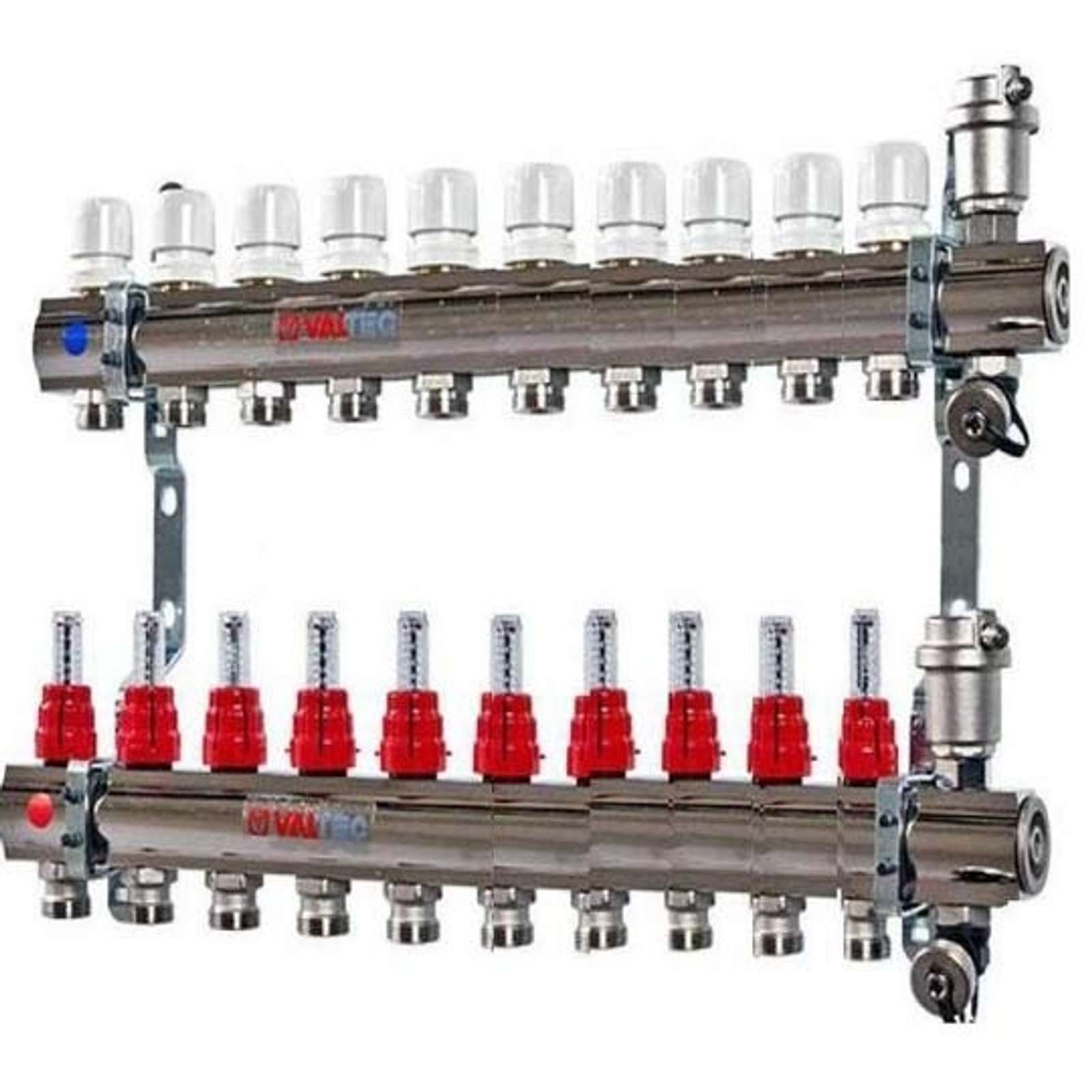

Коллекторный узел Valtec.

Балансировка отопительного контура

Чтобы правильно сбалансировать количество подаваемого теплоносителя в контуры, следуйте инструкции:

1. Высчитайте общее количество теплоносителя в литрах, которое проходит через коллектор с расходомерами для теплого пола за 1 минуту. Полученный результат возьмите за 100%.
2. Далее определите в процентах расход каждого отопительного кольца и переведите их в литры/мин.
3. Далее отрегулируйте краном на ротаметре подаваемое количество теплоносителя.
4. Этими действиями вы выполните предположительную балансировку отопительного контура, поэтому чтобы выставить фактические значения, следите за показателями ротаметра, исходя из которых можно сделать подсчёт расходов подключённых к коллектору контуров.

Монтаж и настройка коллектора теплого пола – как выполнить

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, – нужно соблюдать уровень.

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения “слева”. При необходимости подключать “справа”, выполняется перестановка узлов изделия в соответствии с инструкцией.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

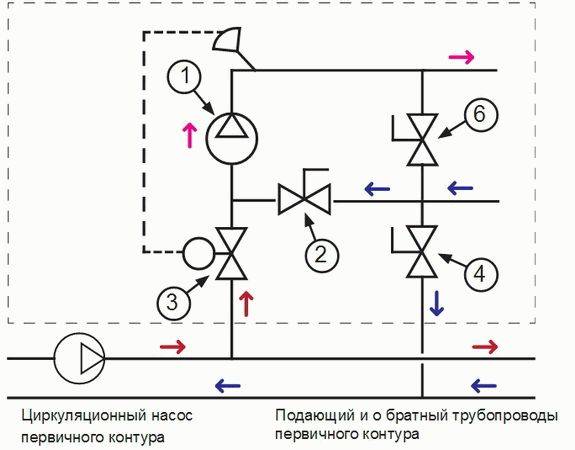

Рассмотрим монтаж коллектора на примере изделия одного из производителей.

Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

1. Циркуляционный насос.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

Клапан 2 полностью открытый.

3 полностью открытый.

4 полностью закрытый.

Насос 1 включенный.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 – 6 коллекторов или 15-60 для 7 – 10 коллекторов.

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением – ALPHA2L.

В первом случае настройки ограничены режимами “Фиксированная скорость”. В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 – 10 градусов.

Как балансировать контура теплого пола

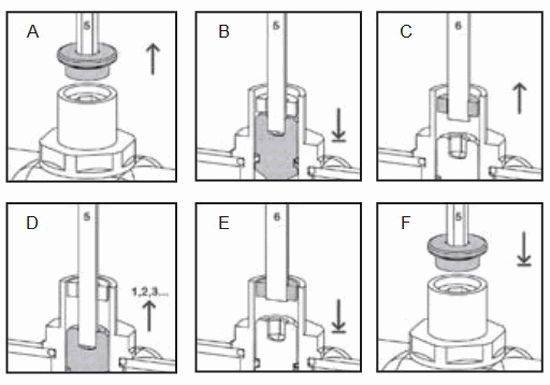

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Шестигранным ключем на 5 мм снимается крышка (А).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.

Разновидности смесительных клапанов

Коллекторные группы для теплого пола могут состоять из двухходовых или трехходовых клапанов. При этом они имеют существенные функциональные отличия.

Устройство с двухходовым клапаном работает по следующему принципу:

1. Термоголовка, оснащенная специальным температурным датчиком, реагирует на показатели нагрева теплоносителя, который поступает в рабочие контуры.
2. При повышении температуры жидкого вещества до определенного значения термоголовка воздействует на клапан, который прикрывается для уменьшения подачи теплоносителя.
3. При пониженной температуре воды происходит открытие клапана, в результате чего в контуры начинает поступать большее количество жидкости.

Двухходовое устройство отличается низкой пропускной способностью, за счет чего происходит постепенный нагрев. Для помещений, общей площадью менее 200 м², преимущественно используют именно такое смесительное оборудование.

Трехходовой клапан работает иначе:

Подача подогретой воды, поступающей непосредственно из котла, происходит одновременно с поступлением «обратки» посредством байпаса.

При изменении положения заслонки, установленной внутри клапана, задается необходимый показатель температуры поступающего в трубопровод теплоносителя.

Трехходовой клапан целесообразно использовать в системах, применяемых для эффективного обогрева больших площадей. Однако в данном случае нельзя исключать периодические температурные скачки. Поэтому имеет смысл выбирать коллекторную группу с функцией автоматической регулировки температуры.

Система отопления частного дома.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

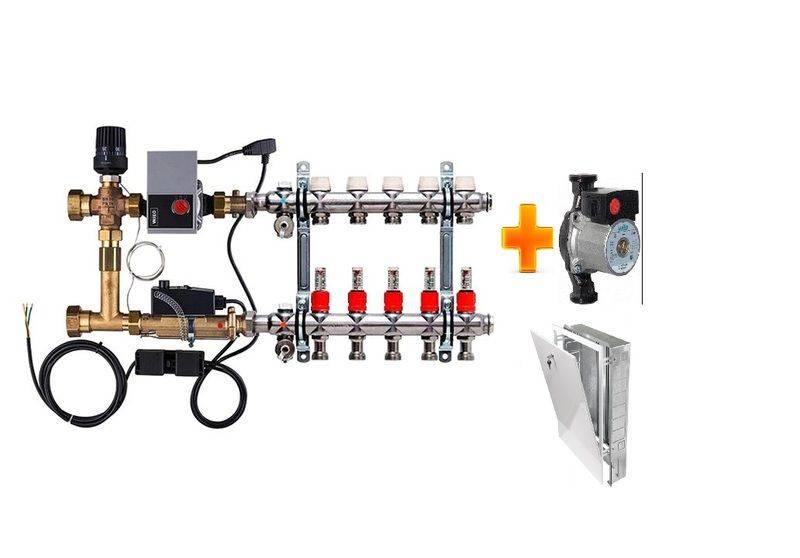

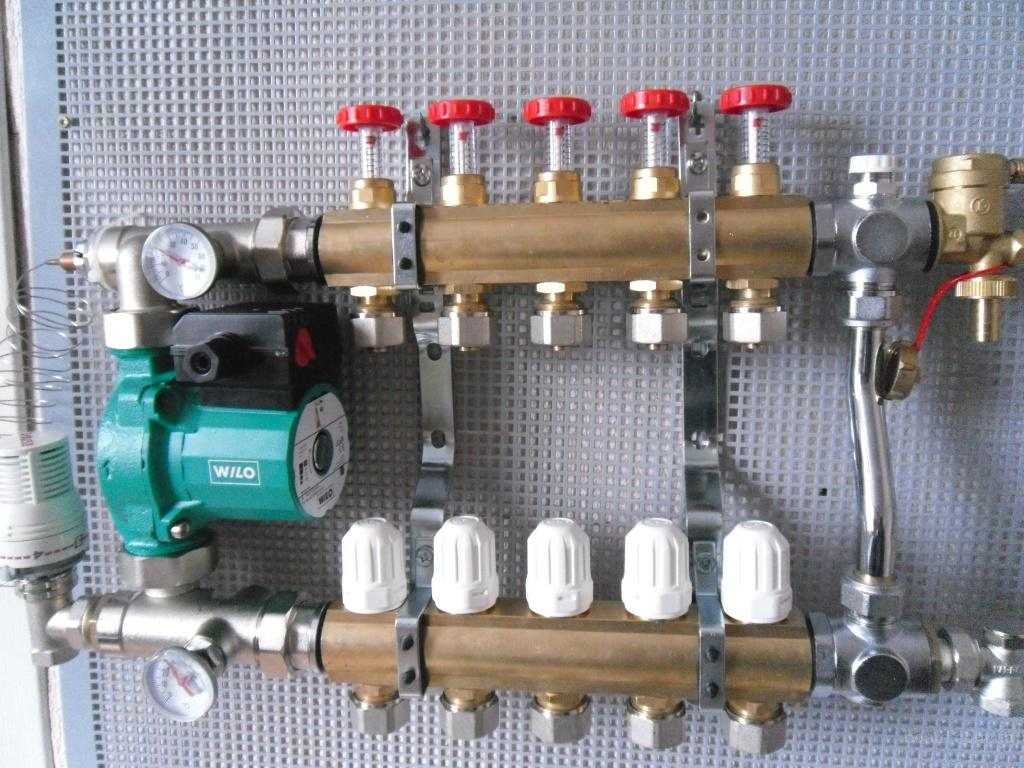

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.

• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

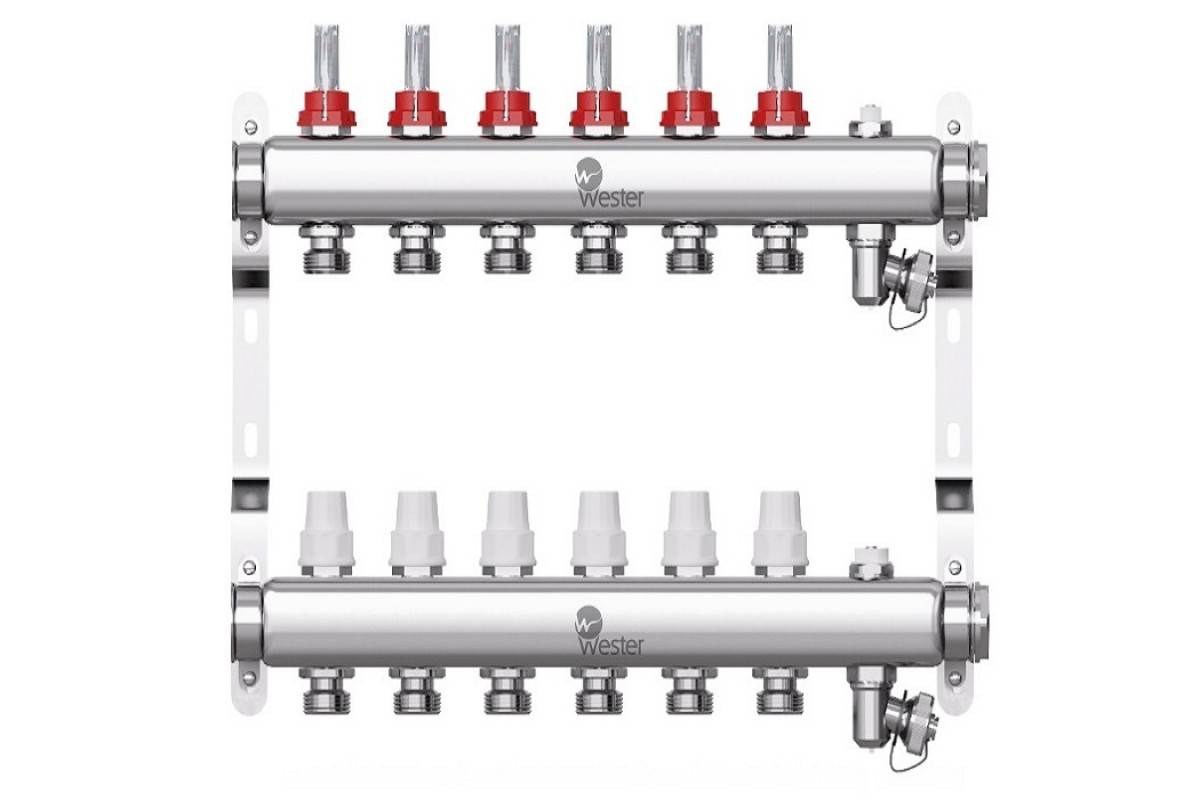

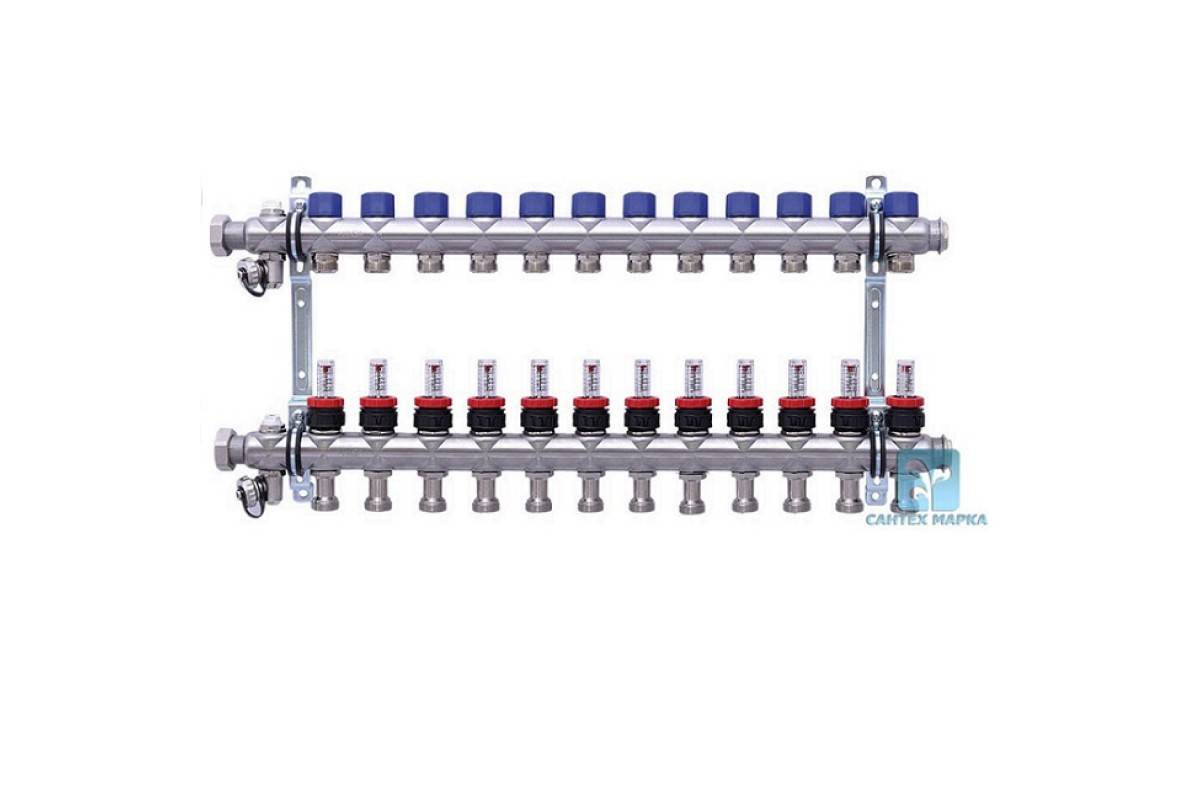

  Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

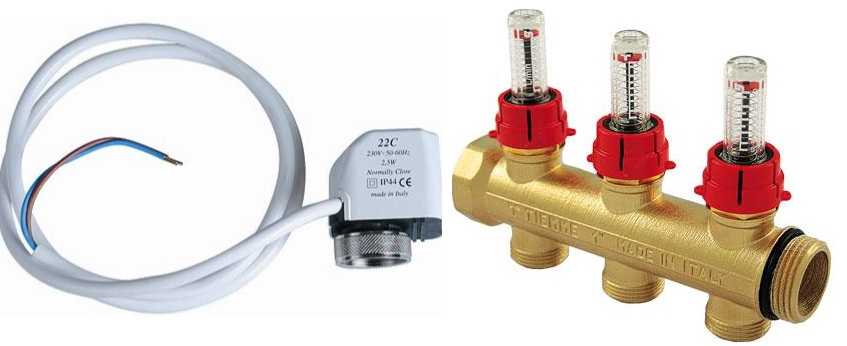

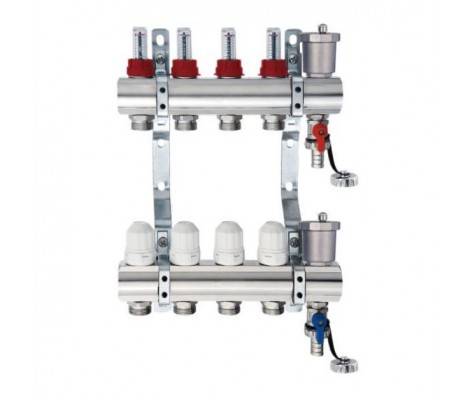

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
