Для чего нужен коллектор в системе водоснабжения

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя.

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

• Радиаторное отопление;
• Теплый пол;
• Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

• нормализация уровня давление в трубопроводах;
• обеспечение параллельного снабжения водой нескольких пользователей;
• предотвращение возникновения гидроударов;
• практически полное предотвращение уменьшения напора воды;
• возможность отключение сантехнических приборов, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

• значительная стоимость самого устройства и большого количества трубопроводов;
• потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

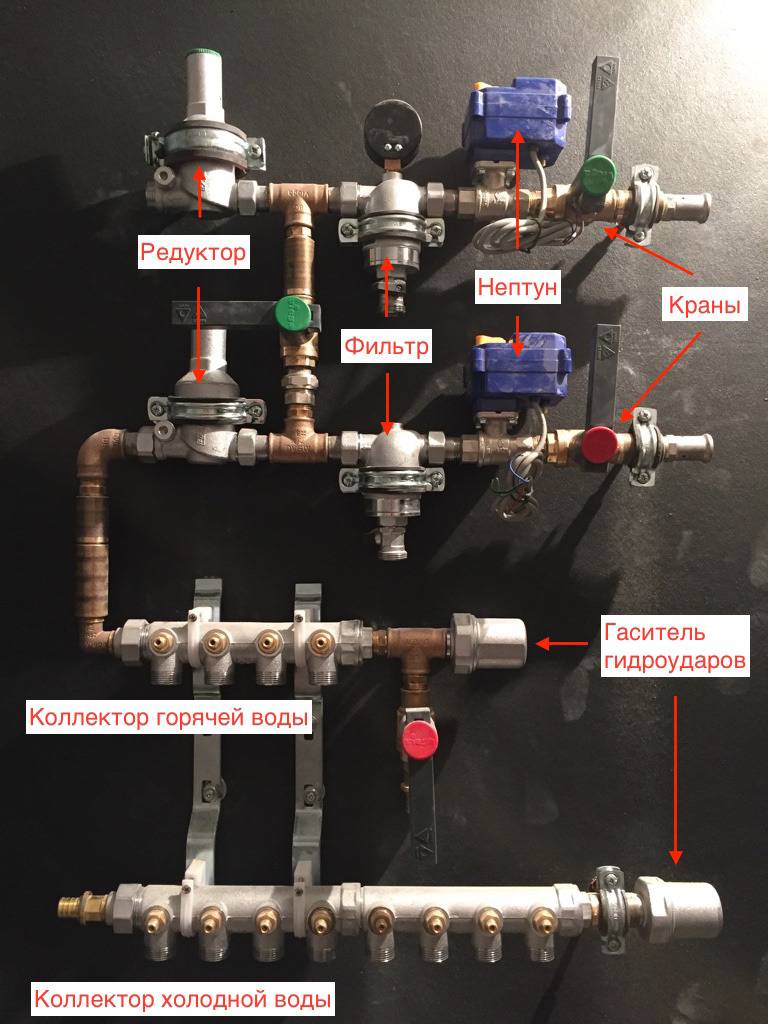

Монтаж коллектора

1. Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
2. Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
3. Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
4. Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
5. Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
6. Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
7. Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
8. Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

1. Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
2. Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
3. Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

Материалы изготовления

Надёжность и долговечность коллектора напрямую зависит от материала, из которого он изготовлен. Гребенка для тёплого пола может быть металлической или полимерной. Каждый из вариантов имеет свои достоинства и недостатки.

Полипропилен

Коллектор, выполненный из полипропиленовой трубы, это предельно экономный вариант. Кроме доступной цены можно отметить небольшой вес устройства. В продаже представлены модели с фитингами и гребёнки с отсекающими шаровыми кранами. Чтобы подключить изделия из металла применяются комбинированные фитинги.

К недостаткам полипропиленовых коллекторов относят:

• толстые стенки, за счёт чего сечение прохода меньше, чем у гребёнок из металла того же размера;
• меньшая прочность и долговечность по сравнению с металлическими моделями;
• кислородопроницаемость – даже если полипропилен усилен за счёт армирования стекловолокном, присутствует диффузия кислорода, который провоцирует коррозию стальных элементов системы отопления и котла.

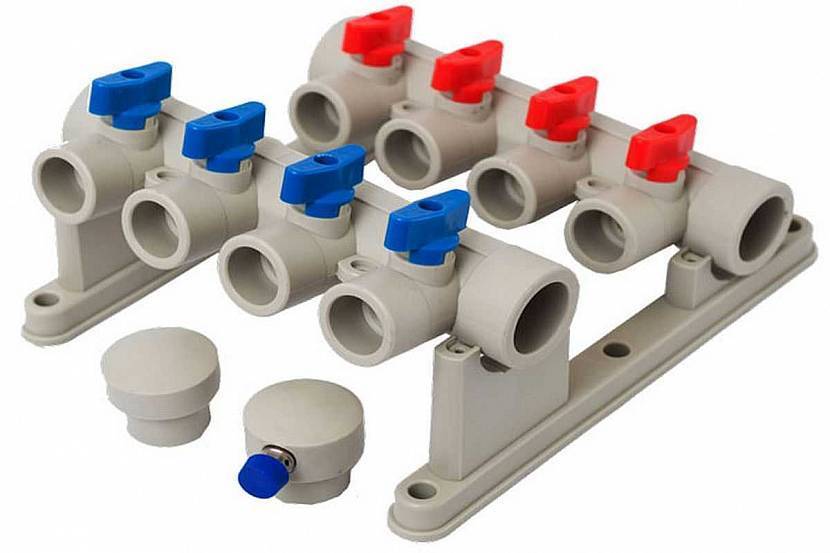

Коллекторный блок из полипропиленаИсточник chudopol.ru

Список достоинств полимерных гребёнок включает:

• устойчивость к воздействию агрессивных сред (можно использовать антифриз в качестве теплоносителя);
• стойкость к электрохимической коррозии;
• низкие потери тепла по сравнению с изделиями из металла.

Полипропиленовый коллектор для отопления можно купить или изготовить самостоятельно из трубы подходящего размера и фитингов.

Латунь

Латунь – классический материал для изготовления коллекторов отопления. Гребенку выполняют методом штамповки или сверлят отверстия под отводы и нарезают резьбу на отрезках полого латунного прута.

У коллекторов из данного материала существует один недостаток – из металла вымывается цинк. Поэтому рекомендуется использовать никелированные или хромированные изделия. Такие гребёнки:

• долговечны;
• стойки к коррозии, воздействию агрессивных сред.

Недостаток латунных коллекторов – высокая цена. Также можно отметить меньшее проходное сечение по сравнению с моделями из стали.

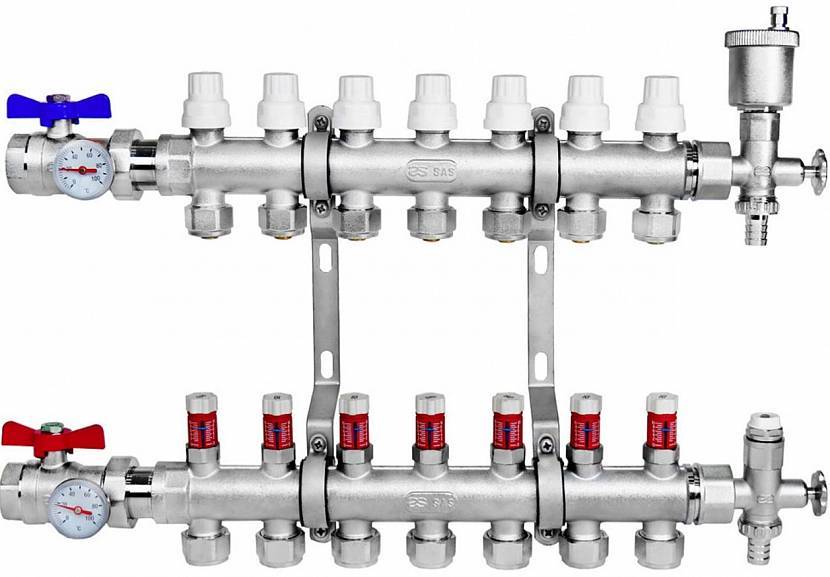

Коллектор из латуниИсточник prom.st

Нержавеющая сталь

Коллекторы из нержавейки пользуются спросом благодаря сочетанию высоких эксплуатационных параметров и доступной цены. К достоинствам относят:

• большое проходное сечение, за счёт чего проще сбалансировать систему тёплого пола;
• механическую прочность даже при наличии сварного шва;
• устойчивость к коррозии и агрессивным средам;
• долговечность.

Гребенка для отопления зарекомендовавшей себя марки (к примеру, VALTEC), изготовленная из качественной нержавеющей стали, рассчитана на 30-50 и более лет эксплуатации. Дешёвые изделия неизвестных производителей, в том числе подделки, нередко выполнены из низкокачественной стали и подвержены коррозии.

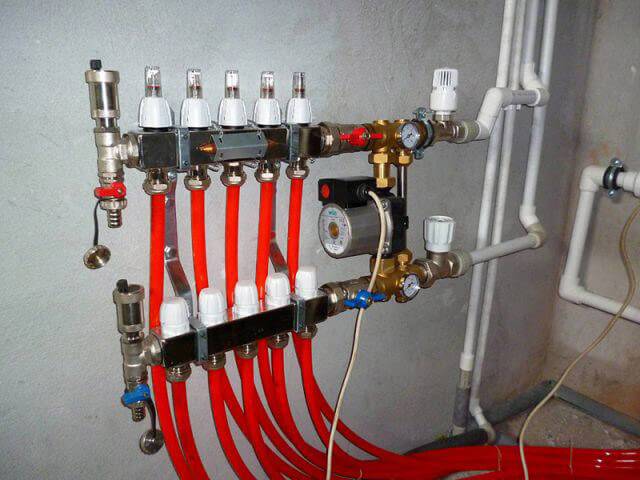

Коллектор из нержавейкиИсточник termo-snab.ru

Методы прокладки

При закрытом способе разводки водопровода все основные элементы должны быть доступны.Проводить такую процедуру можно несколькими способам:

• закрытым;
• открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.

При этом, можно сразу отметить основные недостатки закрытого метода:

• отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
• необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

• низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
• возможность вовремя увидеть протечку и устранить её;
• легкость проведения ремонта на любом участке;
• возможность улучшить в процессе использования систему.

С этим читают

Что понадобится кроме труб и фитингов

Эффективная система не может безопасно функционировать без:

• коренного крана вводной запорной арматуры;
• фитрационной станции многоступенчатой очистки;
• устройств регулировки и настройки рабочих параметров;
• контрольно-измерительных приборов контроля расхода;
• приспособлений защиты от последствий аварий;
• другое дополнительное оборудование.

Каждый из этих элементов необходим, чтобы система работала безотказно, контролировалась, настраивалась, и была защищена.

Коренной кран, вводная запорная арматура

Это устройство, которое работает в двух положениях (открыто, закрыто). Задача – отсечь подачу воды от стояка при необходимости произвести ремонт или в случае длительного отсутствия жильцов квартиры. Альтернатива – вентили, плавно регулирующие напор воды, которые работают в промежуточном положении. Но такие краны стоят дороже, чем обычные шаровые.

Фильтрующие устройства

Минимальный комплект – это фильтры двух видов:

Грубой очистки

Устанавливается на входе после шарового отсечного крана. Задача фильтра – улавливать крупные твердые загрязнения (ржавчину, окалину и т.д.).

Тонкой очистки

Абсорбирует мелкие твердые взвешенные частицы. В качестве фильтрующих элементов используются специальные картриджи с волокнистым наполнителем.

Каждый из фильтров требует периодического обслуживания. При грубой очистке частицы удерживает металлическая сетка, которую нужно вынимать и промывать. Есть модели фильтров, оснащены системой самостоятельной очистки. Картриджи тонкой очистки приходится покупать новые.

Регулирующие устройства

Задача стабилизирующего редуктора заключается в поддержании комфортного давления в трубах разводки – это от 3 до 4 бар. Так же можно использовать электронный вариант -это реле давления, которое исключит возможность гидроудара. Резкий скачок давления способен вывести из строя стиральную сантехнические приборы и элементы разводки.

К категории регулирующих устройств относятся и обратные клапаны. Они нужны, если предполагается подключение бойлеров, и предохраняют систему от самопроизвольного стека воды из бака в стояк при отключении водоснабжения.

Приборы учета

Использование моделей счетчиков регламентируется ГОСТом. Установить его мало, приборы учета расхода должны быть откалиброваны, опломбированы. Этим занимаются специальные службы водоканала. Устройство комплектуется сетчатым фильтром и обратным клапаном. При монтаже с двух сторон должны быть прямые патрубки. Это исключит погрешность при измерении.

Аварийные устройства

Это “умный электро клапан” – это устройство защищает разводку от порывов и утечек, а квартиру от потопа. Если лопнет шланг или труба, давление резко снизится, прибор немедленно отсечет подачу воды.

Прочие вспомогательные устройства сантехнического шкафа

Правильно организованная сантехническая разводка квартиры позволяет контролировать рабочие параметры в процессе эксплуатации системы водоснабжения. Для этого применяют манометры, которые измеряют давление воды в трубах. Когда их несколько, наличие перепада указывает на засор, который можно устранить.

Коллектор-распределитель – отдельный элемент, который задействован при распределении потока. Число выходов зависит от количества приборов-потребителей. В идеале каждая отходящая ветка комплектуется шаровым отсечным или обратным клапаном, в зависимости от потребности. Здесь же монтируются манометры и аварийные устройства защиты.

Установка распределительного коллектора

Установив такой конструктивно простой элемент, как распределительная гребёнка для воды, можно достигнуть следующих целей в системе водоснабжения и отопления дома:

Но это лишь незначительная часть положительных качеств использования гребёнки в коллекторной разводке трубопровода. Чтобы максимально компенсировать перепады давления в водоснабжении дома следует устанавливать гребёнку, как для холодного, так и горячего трубопровода.

Учитывая то что, коллекторная разводка предусматривает наличие специальных кранов для каждого конкретно взятого узла, то появляется возможность перекрывать только отдельную линию водоснабжения, например, в туалете для ремонта сантехники не затрагивая других точек забора воды.

Солнечный коллектор для отопления

У поверхности этого прибора низкая отражающая способность, за счет чего поглощается тепло. Для обогрева помещения этот механизм использует свет солнца и его инфракрасное излучение.

Чтобы нагреть воду и отопить жилище хватит мощности простого солнечного коллектора. Это зависит от конструкции агрегата. Человек может самостоятельно сделать монтаж оборудования. Для этого не нужно использовать дорогие инструменты и материалы.

Справка. Коэффициент полезного действия профессиональных устройств составляет 80—85%. Самодельные обходятся намного дешевле, но их КПД не более 60—65%.

Конструкция

Строение оборудования простое. Прибор представляет собой прямоугольную пластину, состоящую из нескольких слоев:

• покрышка из антибликового закаленного стекла с обрамлением;
• поглотитель;
• нижняя изоляция;
• боковая изоляция;
• трубопровод;
• стеклянная завеса;
• алюминиевый атмосферостойкий корпус;
• соединительные штуцеры.

Система включает в себя 1—2 коллектора, накопительную емкость и аванкамеру. Конструкция организована замкнуто, поэтому солнечные лучи попадают только в нее и превращаются в тепло.

Принцип работы

Основа функционирования установки — термосифонная. Теплоноситель внутри оборудования циркулирует самостоятельно, что поможет отказаться от использования насоса.

Нагретая вода стремится вверх, оттесняя тем самым холодную и переправляя ее к тепловому источнику.

Коллектор представляет собой трубчатый радиатор, который вмонтирован в древесный короб, одна плоскость которого сделана из стекла. Трубы при изготовлении агрегата используются стальные. Отведение и подведение выполняются трубами, применяемыми в устройстве водопровода.

Конструкция работает так:

1. Коллектор преобразует солнечную энергию в тепло.
2. Жидкость поступает в бак-накопитель через подающую магистраль.
3. Циркуляция теплоносителя происходит самостоятельно либо с помощью электронасоса. Жидкость в установке должна отвечать нескольким требованиям: не испарятся при высоких температурах, быть нетоксичной, морозоустойчивой. Обычно берут воду дистиллированную, смешанную с гликолем в пропорции 6:4.

Советы и полезное видео

Коллекторная схема водоснабжения универсальна, и подойдет для зданий и помещений любого назначения. Это может быть частный коттедж, квартира в многоэтажке, АБК на производсве, гостиница и т.д. Ограничений никаких нет. Главное правильно подобрать модель среди разнообразия распределительных коллекторов, которое представлено на рынке сегодня.

В горячий и холодный трубопровод монтируются распределители с различной маркировкой красного и синего цвета соответственно. На этом элементе лучше не экономить, и если бюджет позволяет приобрести продукт именитого, проверенного производителя, нужно покупать именно его, а не самую дешевую модификацию, которая уже через несколько месяцев потребует замены.

Каждый отвод, вход и выход тщательно изолируется. Для этого используется Фум-лента, силикон или иной герметик

Нужно обращать внимание на маркировку, когда собирается система отопления или горячего водоснабжения. А модификация самого коллектора должна иметь столько отводов, сколько будет потребителей или их групп. Если комплектация помещений предполагает поэтапный процесс подключения точек, нужно, чтобы число отводов было достаточным для подсоединения их всех

А пока нет необходимости, отводные ветви блокируются заглушками. Краны должны быть перекрыты. Но самое главное, что зная все вышесказанное собрать коллекторную систему можно своими руками

Если комплектация помещений предполагает поэтапный процесс подключения точек, нужно, чтобы число отводов было достаточным для подсоединения их всех. А пока нет необходимости, отводные ветви блокируются заглушками. Краны должны быть перекрыты. Но самое главное, что зная все вышесказанное собрать коллекторную систему можно своими руками.

ПолезноБесполезно

Критерии выбора

Прежде чем выбирать устройство, важно подсчитать общее число потребителей воды. К ним причисляются унитазы, краны, посудомоечные и стиральные машинки и прочие приборы

Их количество должно совпадать с числом выходов. Если в дальнейшем предполагается подсоединение дополнительных сантехприборов, стоит выбрать гребенку с большим числом выводов. Неиспользуемые выходы перекрываются специальными сантехническими пробками.

Вид прибора различается в зависимости от материала и сечения трубных отрезков и фасонных элементов. Чтобы коллектор было проще смонтировать, подбирайте водопроводную гребенку с уже установленными кранами.

Если количество точек больше, чем число выводов, поставьте несколько приборов, соединив их в одно целое.

Стоит ознакомиться с техническими характеристиками различных гребенок, чтобы сделать выбор:

• давление в магистрали водопровода;
• пропускные способности прибора;
• монтаж на горячее либо холодное водоснабжение;
• возможность подсоединения дополнительного сантехприбора.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

• с использованием вентилей;
• с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Назначение и конструктивные особенности

Элемент канализации предназначается для отвода нечистот и сливов в точку сбора. Для их создания применяют различные материалы:

• кирпич;
• железобетон – монолит или кольцевые изделия;
• пластик – полиэтилен, полипропилен и ПВХ.

Последний вариант пользуется наибольшим спросом благодаря соотношению стоимости и качества. Чтобы придать пластиковому трубопроводу необходимую жесткость, стенки гофрируют. А чтоб неровная поверхность не снижала пропускную способность, внутренний слой делают гладким.

Коллекторные сети и отстойники отдельных домов или даже микрорайонов объединяют общими колодцами: они необходимы для инспекции устройств и сетей, их профилактической либо аварийной очистки. В узловых местах и на поворотах также обязательна установка колодезных сооружений.

Поворотные конструкции в канализации обычно оснащают желобными вставками с направляющей функцией. Они необходимы, чтобы снизить гидравлическое сопротивление водного потока – так он без проблем сможет преодолевать даже сложные изогнутые участки.

Существуют специальные перепадные колодцы – их используют на сложных ландшафтах, если необходимо видоизменить глубину пролегания трубопроводов канализации.

Подземные коллекторы нуждаются в качественной вентиляции. Для этого систему оснащают отдельно стоящими трубными отрезками (сечением не меньше 300 мм). Их устанавливают на дистанции не более 0,5 км друг от друга.

Проведение монтажа

Монтаж коллектора водоснабжения осуществляется в определенном месте, которое будет зависеть от назначения устройства. Наиболее часто данный элемент схемы предназначается для организации многоконтурного теплоснабжения. Помимо этого, гребенка может являться обязательной составляющей для теплого водяного пола. Перед началом установки необходимо выполнить расчет гребенки, главной задачей при этом является равномерное распределение давления по контуру.

Если система имеет сложную схему магистралей, то расчет следует выполнять с помощью специальных программ. Для обустройства системы с количеством контуров в пределах пяти можно использовать принцип равных сечений: N0 = N1 + N2 + N3 + N4. В этой формуле N0 обозначается диаметр коллектора, тогда как все остальные значения это сечения его отводящих патрубков. Данная система расчёта используется при изготовлении гребенки своими руками

Важно добиться того, чтобы размеры выходного и входного коллекторов совпадали. Стандартное устройство коллектора не имеет требований к форме

Она может иметь круглое или квадратное сечение.

Главный принцип установки заключается в следующем: для того чтобы улучшить циркуляцию, необходимо установить насосы для каждого контура, распределительная гребенка при этом не должна обеспечивать синхронизацию работы насосов. Распределительный коллектор для водоснабжения может стать частью системы, которая предусматривает наличие котельной. Если узел располагается в ней, то использование защитного короба необязательно. В качестве исключения выступает установка гребенки для отопления в системе теплого пола, элементы которого выполнены из полипропилена. Для того чтобы регулировать объем теплоносителя, следует на выходных и входных патрубках установить регулировочную арматуру, это могут быть балансировочный расходомер и впускные клапаны.

Коллекторы системы водоснабжения должны устанавливаться после планирования монтажа, при этом мастеру необходимо предусмотреть наличие группы безопасности на распределительном узле. В зависимости от конкретных параметров системы отопления, общие рекомендации могут дополняться и изменяться. Помимо данных правил, профессионалы советуют учитывать разницу в длине контуров при расчете коллектора отопления

Важно составить схему таким образом, чтобы протяженность контуров была примерно одинаковой. Для того чтобы уменьшить расход энергоносителя, можно установить смесительный узел устройства гребенки, что снизит затраты на отопление

Заключение

Если число потребителей не совпадает с количеством отводов, то можно приобрести несколько гребенок, составив из них единое целое. Для того чтобы осуществить подключение к подающей трубе из сшитого полиэтилена или полипропилена, следует купить коллектор из данных металлов. Они стоят дешевле металлических, проще в монтаже и не уступают в надежности. Полипропиленовую гребенку предстоит соединить пайкой, тогда как полиэтиленовую – с использованием компрессионных фитингов.
