Коллектор (смесительный узел) для водяного теплого пола

Структура двухконтурной системы

Подогреваемые полы могут быть и электрическими, но их чаще делают в уже эксплуатируемых домах, когда стержневой мат или инфракрасную плёнку нужно уложить под финишное покрытие. Если же дом только строится, то предпочтение обычно отдаётся водяной системе, и монтируется она прямо в черновой бетонный пол. Могут быть и другие варианты, но этот наиболее оптимальный.

Если дом только строится, то предпочтение отдается водяному теплому полу

Выбор теплого пола

Основные элементы такой отопительной схемы:

  • подающий трубопровод водоснабжения (магистральный или автономный);
  • водогрейный котёл;
  • настенные отопительные радиаторы;
  • система труб для тёплого пола.

Оборудование для теплого пола

Бойлер способен нагреть воду до кипятка, а это, как известно, 95 градусов Цельсия. Батареи выдерживают такую температуру без проблем, а вот для тёплого пола это неприемлемо – даже учитывая, что бетон заберёт на себя часть тепла. По такому полу было бы невозможно ходить, да и никакое декоративное покрытие за исключением керамики такого подогрева не выдержит.

Как же быть, если воду придётся брать из общей системы отопления, а она слишком горячая? Эту задачу и решает смесительный узел. Именно в нём температура снижается до нужного значения, и работа обоих отопительных контуров в комфортном режиме станет возможной. Суть её до невозможности проста: смеситель одновременно забирает горячую воду от котла и остывшую из обратки, и доводит её до заданных температурных значений.

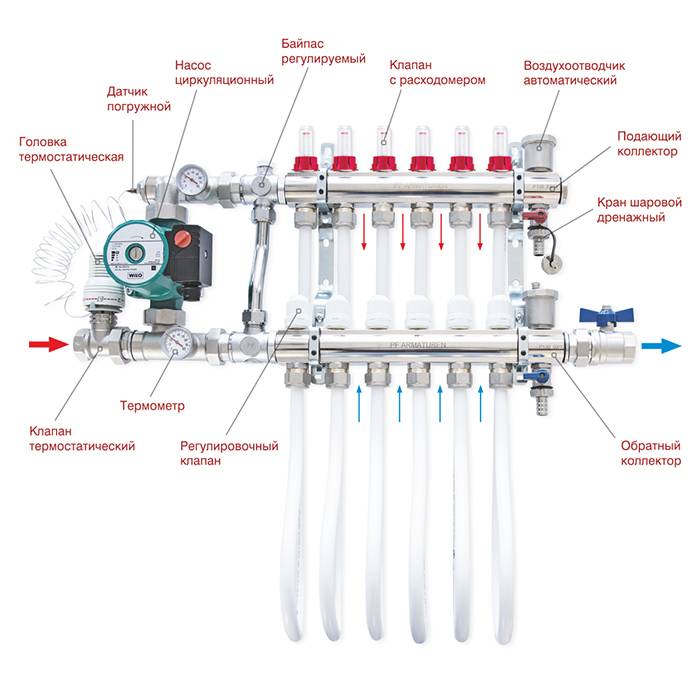

Насосно-смесительный узел для теплого пола в сборе

Тёплый пол от центрального отопления

Как всё это работает

Если представить работу двухконтурной отопительной системы кратко, то выглядеть это будет примерно так.

  1. Горячий теплоноситель движется от котла до коллектора, коим и является наш смесительный узел.

  2. Здесь вода проходит через предохранительный клапан с манометром и температурным датчиком, который вы видите на фото снизу. Они регулируют в системе давление и температуру воды.
  3. Если она слишком горячая, система срабатывает на подачу холодной воды, и как только достигается требуемая температура теплоносителя, заслонка автоматически закрывается.

  4. Кроме того, коллектор обеспечивает перемещение воды по контурам, для чего в структуре узла присутствует циркуляционный насос. В зависимости от конструктива системы, она может комплектоваться дополнительными элементами: байпасом, вентилями, воздухоотводчиком.

Что влияет на энергопотребление теплого пола

Предохранительные клапаны для подогреваемого пола

Коллекторные смесители могут собираться из отдельных деталей, но проще всего приобрести узел в сборе. Вариации могут быть самые разные, но главное, что их отличает – это разновидность используемого предохранительного клапана. Чаще всего применяют варианты с двумя или тремя входами.

Таблица. Основные виды клапана.

Вид клапанаОтличительные особенности

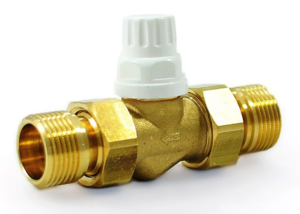

Двухходовой

У этого клапана два входа. Сверху располагается головка с термодатчиком, по показаниям которого и регулируется подача воды в систему. Принцип прост: к холодной примешивается горячая вода, нагретая котлом. Двухходовой клапан вполне надёжно защищает напольный отопительный контур от перегрева. У него небольшая пропускная способность, которая в принципе не допускает никаких перегрузок. Однако для площадей более 200 м2 такой вариант не подходит.

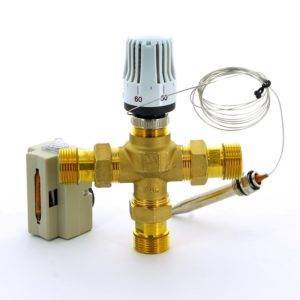

Трёхходовой

Вариант с тремя ходами более универсален, в нём функции подачи совмещены с функциями регулировки. В этом случае не к холодной воде примешивается горячая, а, наоборот – к нагретой холодная. К термостату клапана обычно подключается сервопривод – прибор, с помощью которого температуру в системе можно поставить в зависимость от температуры внешней среды. Дозирует подачу холодной воды заслонка (подпиточный клапан) на обратной трубе. Трёхходовые клапаны применяют в домах большой площади с несколькими отдельными контурами, так как они отличаются большой пропускной способностью.
Но в этом же состоит и их минус: при малейшем несоответствии объёмов горячей и остывшей воды пол может перегреться. Решить эту проблему позволяет автоматика.

Подсоединение терморегулятора к системе

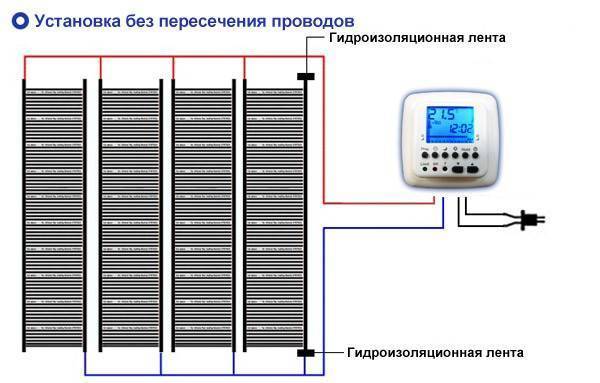

Схемы монтажа пленочного теплого пола

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

  • 1 клемма – фаза сети;
  • 2 клемма – ноль сети;
  • 3, 4 клеммы – жилы нагревательного элемента;
  • 5 клемма – таймер;
  • 6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Что это такое

Термосмесительный узел для теплого пола позволяет создать независимый контур отопления с температурой теплоносителя, более низкой, чем в основном контуре системы отопления. Для этого используется рециркуляция воды или антифриза: теплоноситель гоняется циркуляционным насосом по низкотемпературному контуру до тех пор, пока не охладится до критической температуры, после чего в него подмешивается порция более горячей жидкости.

Насосно-смесительный узел от Valtec с указанием направлений движения теплоносителя.

Области применения

В каких случаях это нужно?

При подключении водяного теплого пола к системе центрального отопления. Температура воды в ней большую часть отопительного сезона заметно выше предельно допустимых для внутрипольного отопления 40-45 градусов, а в пик холодов и вовсе поднимается до 90-95 °С;

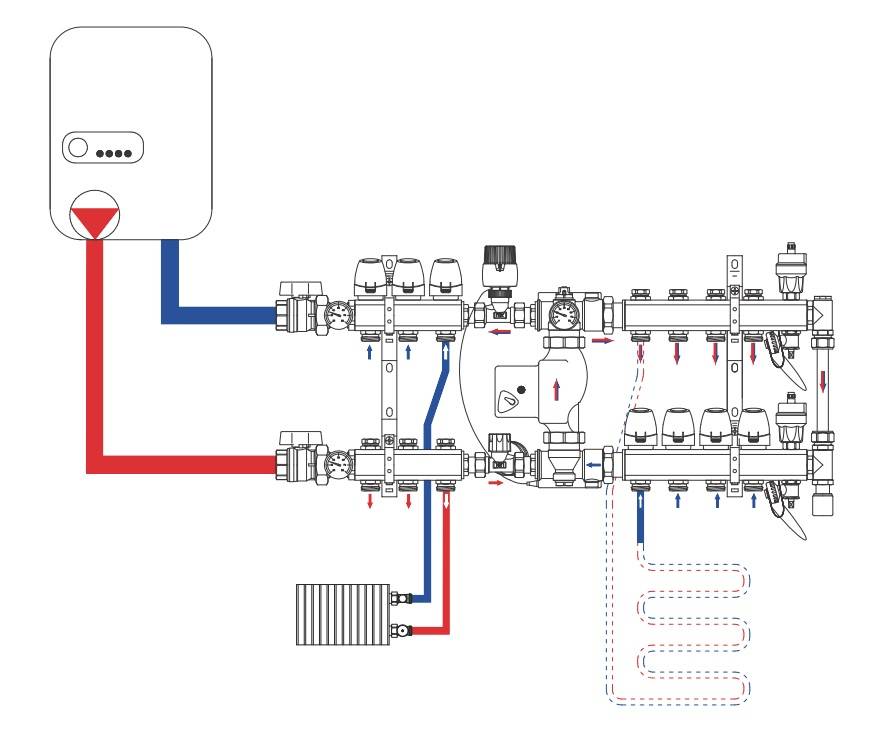

Схема подключения теплого пола к центральному отоплению.

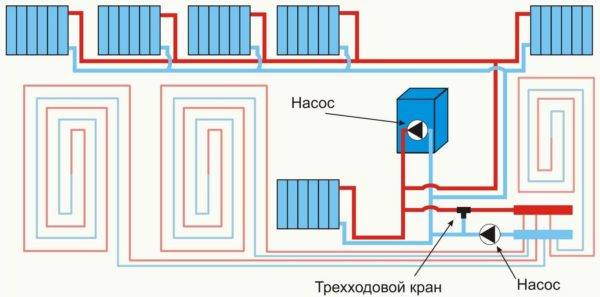

Комбинированная отопительная система с радиаторами и теплым полом.

Без смесителя

Когда смесительные узлы для теплого пола не нужны?

При соблюдении двух условий:

  1. Температура теплоносителя во всех контурах одинакова;
  1. Источник тепла может обеспечивать приемлемую температуру теплоносителя на выходе. Кроме конденсационных газовых котлов, на это способны все виды электрических котлов и тепловых насосов.

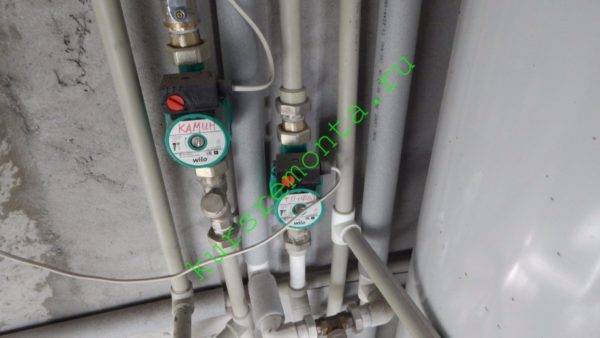

Обвязка теплового насоса, обеспечивающего работу теплого пола. Узел подмеса отсутствует, циркуляционный насос подает теплоноситель непосредственно к коллекторам отопления.

Существует еще одна лазейка, позволяющая сэкономить на покупке смесительного узла — использование обратки радиаторного отопления в качестве подачи для теплого пола. Однако у решения есть ряд недостатков:

  • Невозможность независимого отключения одного из контуров;
  • Регулировать температуру каждого контура независимо от другого тоже нельзя;
  • Обратка на входе в котел будет иметь температуру 25-35 градусов, что слишком много для всех твердотопливных и классических газовых агрегатов.

Общее понятие смесительного узла

Чтобы поставленная задача выполнялась легко, исполнитель должен понимать назначение, принципы функционирования выполненной конструкции. Указанное правило касается и установки смесительного узла.

Почему эта конструкция важна

Рассмотрим, какую работу выполняет смесительный узел теплого пола.

В первую очередь, нужно уточнить, что температура жидкости, циркулирующей по контурам теплого пола в два раза ниже стандартных систем отопления с наличием радиаторов и конвекторов.

В привычной, высокотемпературной системе используется вода, подогретая до 70-80 градусов и выше. Для указанных эксплуатационных режимов делались раньше и создаются теперь тепловые магистрали, выпускаются нагревательные котлы.

Температура жидкости, допустимая в классической системе отопления, не подходит теплому полу. Это связано с такими факторами:

  • Основываясь на площади активного теплообмена (это почти весь пол) и внушительной теплоемкости стяжки с проложенными трубами теплого пола, можно предположить, что для обогрева комнаты температуры воды +35 градусов вполне достаточно.
  • Комфортное восприятие подогрева поверхности босыми ногами имеет характерные рамки – ступне оптимально стоять на полу, нагретом максимум до 30 градусов. Если пол горячее, ногам неприятно и некомфортно.
  • Стандартные финишные напольные покрытия не подходят для сильного нагрева снизу. Высокая температура провоцирует деформацию пола, возникновение щелей между частями, поломку замкового соединения, волны и горбы по поверхности покрытия и т.д.
  • Большая температура может сильно испортить бетонную стяжку, в которую вмонтированы трубы теплого пола.
  • Сильный подогрев негативно сказывается на трубах проложенных контуров. При монтаже эти элементы жестко фиксируются и не расширяются под воздействием термического воздействия. Если в трубах будет постоянно находиться горячая вода, в них начнет расти напряжение. В течение определенного времени подобное явление быстро испортит трубы и спровоцирует протечки.

Из-за роста популярности теплых полов производители начали предлагать котлы с похожим принципом действия. Но многие специалисты отмечают бессмысленность покупки специального водонагревателя. Во-первых, «чистый» теплый пол зачастую используется на определенных участках и комбинируется со стандартным полом. Во-вторых, вместо двух котлов, лучше четко определиться с размещением теплого и классического пола и на границе поставить смесительный узел.

Еще один фактор, объясняющий целесообразность применения смесительного узла. При монтаже теплого пола нужно обеспечить правильную циркуляцию жидкости в каждом контуре пола, а ведь они порой составляют более 8 метров в длину, изгибаются несколько раз, круто поворачивают.

Как работает смесительный узел

Подогретая жидкость при поступлении в коллектор теплого пола, сразу попадает в клапан, в котором хранится термостат. Если вода для труб очень горячая, открывается клапан и впускает холодную воду в подогретую жидкость, смешивая их до оптимального температурного показателя.

Коллектор системы оснащен двумя главными функциями. Помимо смешивания воды с целью получения необходимой температуры, он заставляет жидкость циркулировать. Для этого система оснащена специальным циркуляционным оборудованием. Когда вода постоянно двигается по трубам, это равномерно прогревает весь пол. Для лучшей функциональности коллектор оснащают:

  • отсекающими клапанами;
  • дренажными клапанами;
  • воздухоотводчиками.

Если теплый пол монтируют только в одном помещении, здесь же нужно ставить насос. Чтобы ящик не занимал много места, для него предварительно делают в стене нишу. Если теплый пол будет стелиться во всех комнатах, рациональнее создание общего коллекторного шкафа.

Комплектация смесительного узла

Выше перечислены основные узлы, которые понадобятся для сборки смесительного узла своими руками. Подробнее опишем комплектность в приведенной ниже таблице.

Деталь, узелПрименяемостьКоличествоПримечания
Насос циркуляционныйСистема отопления1
Фильтр тонкой очисткиСистема отопления1
ТройникБайпас малопроходный2
ТройникБайпас полнопроходный2
Клапан перепускнойСмеситель1На каждый контур
Датчик температуры обраткиСмеситель1На каждый контур
КонтроллерСистема управления1
ДатчикиПо проектуПо проекту
СервоприводСмесительПо проектуНа каждый клапан
Клапан обратныйСистема отопленияПо проектуНа каждый контур

Кроме перечисленного для сборки смесительного узла могут применяться и другие детали трубопрводного монтажа, такие как муфты, американки и прочие. С ними нужно определяться по месту установки смесителя. Из материалов нужны быть средства для герметизации соединений.

В результате работы по сборке смесителей получается панель управления отопительной системой, называемая коллектором.

Коллектор системы отопления частного дома

Он может быть достаточно сложным или совсем простым, располвгвться в подвальном помещении или в жилых помещениях в специально изготовленных коллекторных шкафах. Главное — доступность для обслуживания и ремонта.

Видео: как собрать смесительный узел своими руками

Зная из этой статьи как взаимодействуют детали и устройства смесительного узла, застройщик даже с минимальными навыками выполнения слесарных работ, справится с задачей сборки. Внимательно смонтируйте один контур, остальное покатитися как по маслу. Успехов вам!

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Критерии выбора

Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.

Максимальный размер гребёнкиИсточник sgon24.ru

Далее следует обратить внимание на материал изготовления гребёнки. Надёжными и долговечными являются корпуса из нержавеющей стали, хромированной или никелированной латуни, бронзы

Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам. Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.

В список надёжных марок входят: Kermi, Valtec, Rehau, Valliant, Rossini, FIV. При покупке фирменных изделий желательно брать готовые укомплектованные коллекторные блоки, чтобы не переплачивать за отдельные детали и избежать проблем, связанных с несовместимостью элементов от разных производителей.

Видео описание

Популярные виды коллекторов, различия показаны в видео:

Сборка и монтаж

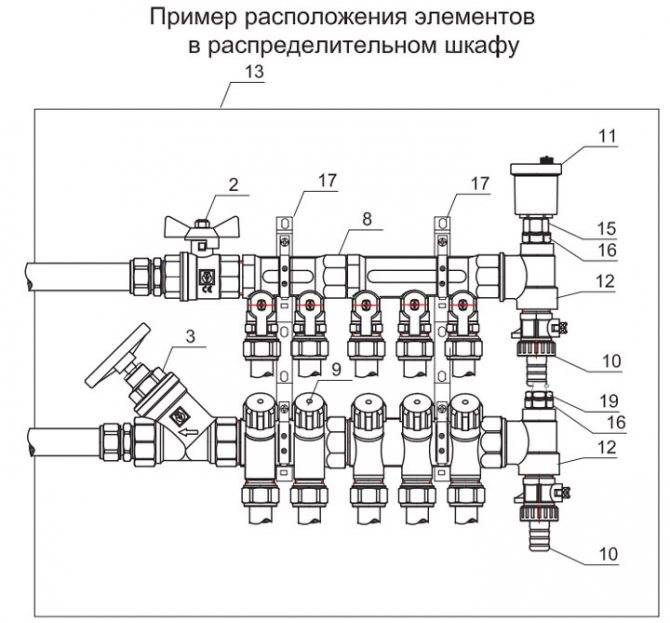

Шкаф с коллекторным блоком рекомендуется установить с таким расчётом, чтобы петли тёплого пола были примерно одной длины. Если распределяющее устройство располагается выше уровня отопительного контура, воздух из системы будет автоматически удаляться через воздухоотводчик. В случае, когда шкаф планируется спрятать в подвал или поставить на этаж ниже, придётся на каждый контур поставить по воздухоотводчику в комплекте с шаровым отсечным краном, а также на обратке.

При сборке коллекторного блока обратите внимание на герметичность соединений. Если в комплекте с оборудованием нет уплотнительных резиновых колец, резьбу уплотняют подмоткой.. Далее выполняется монтаж коллектора тёплого пола в специальный шкаф

Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Далее выполняется монтаж коллектора тёплого пола в специальный шкаф. Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Видео описание

Как происходит монтаж коллектора, подключение контуров вы увидите в видео:

Коротко о главном

Оснащение коллекторного блока должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.

Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллектора производится в специальный шкаф или же применяют кронштейны.

Наряду с ним используют смесительный узел.

Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала.

Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
