Где используется
Благодаря применению клеммников упрощаются электромонтажные работы. Для обеспечения проводного соединения традиционным методом делается скрутка или спайка. За счет устройства происходит быстрое подключение проводов друг к другу, что положительно отображается на темпе монтажа проводниковой разводки. Универсальная конструкция клеммника обеспечивает экономию изоляционных материалов.
Схема подключения клеммников
Применяются приспособления при построении схемы осветительной сети. Их использование гарантирует надежность электролинии, а также стабильную работу электрического оборудования.
Применение клеммника в электрощитках
Пример 2. Использование клемм Wago для ремонта электропроводки
В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

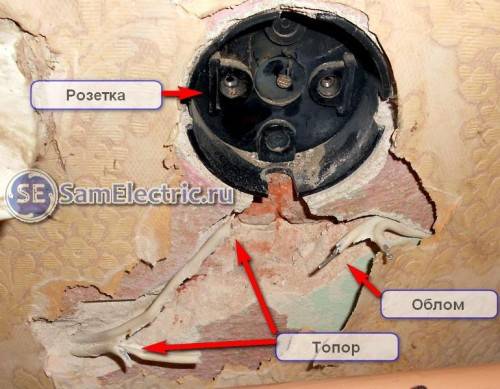

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)
Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:
Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго
Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.
А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то, как надежно установить розетку Здесь и Здесь. Прочитайте обязательно!
Рекомендации по монтажу Ваго
Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

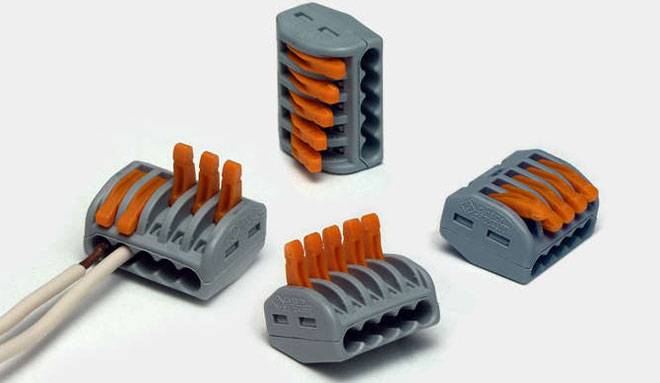

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:
- Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
- Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
- Проверяем надежность крепления, слегка потянув провод в обратную сторону.
Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.
Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки
С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.
При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:
- снимаем изоляцию;
- поднимаем «язычок» вверх;
- вводим проводник в отверстие, продвигаем до упора;
- возвращаем рычажок на место;
- визуально или слегка потянув, проверяем надежность.
Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.
Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.
Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:
Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.
Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.
Соединительные зажимы
Цилиндрические колпачки из диэлектрического материала с одним закрытым концом и внутренней резьбой на втором открытом. В отличие от колодок, клеммники для соединения проводов требуют предварительной скрутки жил. Затем ее зажимают, накручивая сверху зажим.
Как можно соединить провода в распределительной коробке?
Какие бывают виды клеммных соединительных колодок?
Способы соединения электрических проводов между собой
Как правильно соединить медный и алюминиевый провода?
Способы соединения провода СИП с разными кабелями
Как пользоваться клеммниками Wago для соединения проводов?
Правила использования клеммников Wago
Для того чтобы «Ваго» прослужили как можно дольше, необходимо соблюдать определённые правила их использования, а именно:
Не перегружать проводку высокими токами, превышающими номинал клеммников.
Использовать самозажимные плоскопружинные Wago серии 773 только для подключения осветительных приборов − как наиболее уязвимые.
При использовании серии 773 обращать внимание на материал проводки. Для алюминия используются клеммники, заполненные специальной пастой (в непрозрачном сером корпусе).
Для соединений силовой группы использовать только клеммники с рычажными зажимами серии 222 или 221.
ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика
ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика
Структура электромонтажного клеммника
Модели базовой комплектации имеют приводной зажим, а также корпус. На некоторых моделях предусмотрены маркировочные таблицы, защитные пломбировочные крышки, диоды. Также клеммники могут оснащаться особым оранжевым рычагом, с помощью которого открывается механизм, предоставляющий доступ к зажиму.
Существуют отдельные модели, которые предназначены только для заземления. Они оснащаются металлическими защелками. Корпус приспособлений выполнен в желтом цвете. Если подключить фазу, то это приведет к короткому замыканию. В зависимости от типа фиксации винтовые клеммники бывают:
- лепестковыми. На тонкую пластину воздействует сила винта, поэтому она прижимается к жиле. Этот зажим является бюджетным вариантом;
- лифтовым. Рельефная пластина к проводу прижимается винтом. Благодаря рельефности пластины обеспечивается повышение площади контакта. При использовании лифтового зажима периодически подтягивать винт не нужно;
- топ-зажимом. Для закрепления токоведущей жилы используется не винт, а специальный рычаг. Это предоставляет возможность регулировки уровня фиксации, а также обеспечивает защиту кабеля от вибрации и гарантирует герметичный контакт.
Важно! Структура электромонтажных клеммников зависит от их разновидности. В свою очередь от структуры зависят качество соединения и бесперебойность работы электрической сети
Теория контактов
Согласно статистическим данным, большинство неисправностей электрических приборов происходит из-за некачественных контактов. Они являются причинами короткого замыкания и перегрева проводки, которые приводят к пожарам
Для понимания степени опасности следует обратить внимание на процессы, возникающие при протекании электрического тока через соединение плохого качества
Электрическим контактом называется место соединения двух или нескольких проводников для протекания тока к потребителю электрической энергии. При качественном соединении протекание электротока происходит без потерь. Электроток — упорядоченное движение заряженных частиц через кристаллическую решетку проводника при воздействии на него электромагнитного поля.
Плохое соединение
Некачественное соединение обладает некоторым сопротивлением, из-за которого электрическая энергия проходит через проводник с определенными потерями. Если проводник является целостным, то его кристаллическая решетка не деформируется, поскольку расстояния между атомами не нарушены. При скручивании двух проводников происходит нарушение кристаллической решетки и увеличение расстояния между атомами одного и другого проводников.
На сопротивление контакта еще влияют следующие факторы:
- Сила прижатия друг к другу.
- Наличие грязи и окисленных пленок.
Нагрев контакта связан с неоднородностью материала, поскольку площадь поперечного сечения в месте соединения двух кабелей значительно больше, чем его величина для одной единицы проводника. На качество соединения влияют следующие факторы: нарушение условий эксплуатации и действие агрессивной среды, например, попадание влаги в соединение приводит к окислению контакта, которое увеличивает его сопротивление или электропроводимость.
Физический смысл
Контакт является обыкновенным резистором, на котором может происходить падение напряжения. По закону Ома для участка цепи (I = U / R) падение величины напряжения на контакте зависит от тока, проходящего через него, а также величины его сопротивления. Чем хуже качество контакта, тем больше величина его сопротивления и, следовательно, больше падение напряжения.
По закону Джоуля-Ленца количество теплоты Q, выделяемое проводником за определенное время t, зависит от тока I, протекающего по нему, и падения напряжения U на участке. Математическая запись закона имеет следующий вид: Q = U * I * t. Следовательно, чем больше величина падения напряжения, тем больше и сила тока, протекающего через соединение. Это приводит к нагреву места плохого контакта двух проводников. Электрическое сопротивление зависит от температуры, которая растет с течением времени. От этого величина электропроводимости только повышается.
Основными причинами некачественного соединения являются следующие: степень сжатия двух проводников и несовместимость материалов, которая называется электрохимической. Она объясняется разными электрохимическими свойствами оксидных пленок, возникающих на поверхности проводников из меди и алюминия, которые значительно влияют на проводимость электротока. Через определенный промежуток времени один из проводов может отгореть, что приведет обрыву цепи или короткому замыканию.
https://youtube.com/watch?v=jWaGB2HrsUg
Способы соединения проводов
Соединение проводов в распределительной коробке делается, учитывая множество факторов:
1. Тип материала из которого изготовлены провода:
алюминий;
медь;
сталь и сплавы.
2. От окружающей среды в которой будет находиться проводка:
улица;
помещение;
проводка под землей;
проведение кабеля под водой.
3. Количество используемых проводов.
4. Совпадает сечение жил или нет.
Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов
Скрутка
Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.
Скрутка это самый простой способ стыковки проводов.Источник zdorovaya-eda.com
И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.
Плюсы скрутки:
Не требует дополнительных затрат для покупки дополнительных аксессуаров.
Не нужно прилагать усилий для выполнения данной работы.
Есть возможность соединить между собой несколько кабелей.
Минусы:
Этот способ самый ненадежный для использования при современной прокладке электропроводки.
Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается
При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.
Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.
Скрутка в качестве основы для соединения кабеля с помощью пайки.Источник viva-el.by
Пайка
Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.
Достоинства:
соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;
спаивать между собой можно многожильные кабеля;
более надёжный в эксплуатации и не требует дополнительных проверок;
относится к одному из дешевых способов монтажа электрических узлов.
Недостатки:
требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;
этот способ требует квалифицированного работника, умеющего работать с паяльником.
даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.
Соединить провода разного сечения с помощью болтов
Еще один способ соединения между собой проводов разного сечения – создание контакта с помощью болтов, шайб и гаек. По мнению профессиональных электриков, такое соединение является самым долговечным и прочным. Сам процесс не слишком сложный, занимает минимум времени. Процедура проходит следующим образом:
- медные жилы провода тщательно зачищаются (длина зачищаемого участка жилы зависит от диаметра болта);
- зачищенная жила загибается в форме петли;
- петля надевается на болт;
- сверху устанавливается промежуточная шайба;
- далее надевается петля провода другого сечения и фиксируется промежуточной шайбой.
Так продолжается до тех пор, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция прочно затягивается гайкой.
5. Ещё пример применения Wago 773

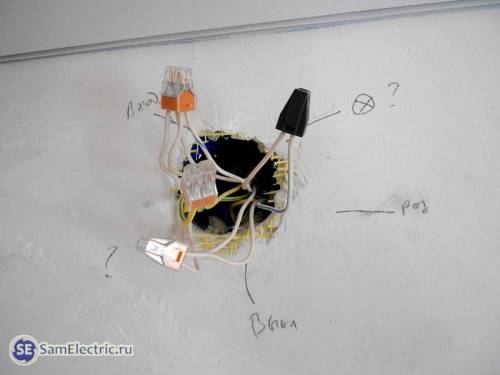

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.
Применение клеммников Ваго. Ещё пример
Что можно сказать об этой фотографии?
1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.
2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.
3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.
Скрутка
Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.
Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.
Плюсы скрутки:
- простая технология;
- доступные материалы.
Минусы:
- нельзя соединять провода из алюминия и меди;
- не очень качественная стыковка.
Такой вариант подходит для временной проводки.
Скрутка проводов
Многожильные и одножильные
При подсоединении многожильных проводов следует придерживаться следующих правил:
- зачистить изоляцию на 4 см;
- раскрутить проводники на 2 см;
- соединить до стыка незакрученных жил;
- закручиваются провода только пальцами;
- затянуть скрутку можно при помощи плоскогубцев;
- оголенные провода изолируются специальной лентой или термоусадочной трубкой.
Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.
Правильная скрутка электропроводки в распределительной коробке
При скрутке нужно следовать следующему порядку действий:
- обесточить дом или квартиру;
- очистить проводки от изоляции на 4 см и более;
- раскрутить проводки на 2 см;
- соединить до стыка нераскрученные провода;
- закрутить жилы пальцами;
- затянуть скрутку плоскогубцами;
- заизолировать оголенные провода.
Соединять можно как одножильные, так и многожильные кабели.
Скрутка разного сечения
Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.
Колпачки скрутки
Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.
С помощью контактных зажимов
Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.
Небольшой мастер-класс по соединению проводов с помощью клемм
 | Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок. |
 | |
 | |
 | Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются. |
 | |
 | |
 | Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок. |
 | |
 | |
 | Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку. |
 | |
 | |
 | |
 | Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом. |
 | |
 | |
 | |
 |
Источники
- https://elektrika.expert/provodka/soedinenie-provodov.html
- https://StrojDvor.ru/elektrosnabzhenie/kak-soedinyat-provoda-s-pomoshhyu-klemnnikov-samozazhimnye-i-vintovye-klemmy/
- https://slarkenergy.ru/provodka/cable/klemmy-dlya-soedineniya.html
- https://first-apartment.ru/soediniteli-dlya-provodov.html
- https://HomeMyHome.ru/klemmy-dlya-soedineniya-provodov.html
- https://elektroznatok.ru/provodka/klemmnye-kolodki
Типы зажимов «Ваго»
Компания выпускает клеммы с зажимными устройствами следующих типов:
- Пружинные зажимы.
- Зажимы FIT-CLAMP.
- Зажимы CAGE CLAMP.
Клеммы с плоскими пружинными зажимами являются наиболее простым и бюджетным решением для соединения проводов. Зажим представляет собой блок из плоских стальных пружин, запрессованных в поликарбонатный корпус. Выпускаются блоки с числом контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное применение нежелательно, так как усилие пружины ослабевает.
В зажимах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает наиболее быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.
В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для изготовления токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонко- и многожильные.
Тестируем сопротивление соединений
Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.
Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:
- Винтовой клеммник – 40 мкОм.
- СИЗ – 68 мкОМ.
- Скрутка – 302 мкОм.
- Плоскопружинный зажим Wago – 458 мкОм.
- Строительно-монтажная клемма КБМ – 654 мкОм.
В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.
Самозажимные клеммники
Особенность таких коммутаторов — быстрая установка. В устройстве клемм присутствует специальный рычаг, действующий на небольшую плоскую пружинку, которая всей плоскостью давит на поверхность жилы. Вместо пружинки может быть токопроводящий нож, который при зажиме прорезает изоляцию проводника и упирается в нее.
Клеммниками как пользоваться:
- поднимают рычажок;
- вставляют зачищенный конец провода в гнездо;
- опускают рычажок.
Типы зажимов бывают разными. Производитель Wago предлагает:
- Одноразовые. Самые дешевые коммутаторы, в которых нет традиционного рычажка. Для фиксации концов зачищенных проводов используется замок, находящийся внутри корпуса. Клеммники применяют чаще для соединения одножильных проводников.
- Многоразовые. Могут быть проводниками многожильных проводов. Есть модели со специальным пазом в корпусе, через который измерительным прибором контролируется работоспособность контакта, определяется фаза и ноль электросети. Выпускаются для разных условий подключения. Есть серии устройств для:
- соединения проводов в большом диапазоне сечений (1,5-4 мм²);
- осветительных приборов;
- сетей со слабым током;
- сращивания только медных проводов.
Принцип работы пружинных и ножевых зажимов
Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.
Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.
Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.
Какие клеммы для соединения проводов лучше использовать
Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.
Выбрать клеммник можно по материалу корпуса:
- клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
- полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
- полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
- карболит способен выдержать статические нагрузки на вибрацию;
- поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
- эбонит и текстолит также используются для изготовления клеммных колодок.
Конструктивные особенности клеммных зажимов
Клеммные соединения отличаются простотой исполнения и при использовании не требуют каких-либо специальных навыков. Наибольшее распространение среди электриков получили следующие способы.
Клеммные колодки
Для работы с ними достаточно одной отвертки. Данный способ используется в большинстве соединений электрических сетей. Один из вариантов устанавливается на выходе многих бытовых приборов и служит для подключения питающего шнура. Конструкция выполнена в виде контактной пластины, запаянной в корпус из пластика или карболита. Клеммные соединители бывают разных типов, они отличаются низкой стоимостью и удобством в работе. С помощью клеммных колодок соединяются медные и алюминиевые провода, в том числе и разных диаметров, с одной или несколькими жилами.
Само соединение проводов через клеммник занимает буквально несколько секунд. С каждой жилы нужно снять изоляцию приблизительно на 5-7 мм и зачистить ее от оксидной пленки. Оба проводника вставляются в гнезда напротив друг друга и прижимаются болтами к контактным пластинам, обеспечивая тем самым надежное соединение. Однако, такой способ позволяет соединить лишь одну пару проводов. Для большего количества проводников требуется установка специальных перемычек. В качестве недостатка следует отметить постепенное ослабление болтовых соединений, которые требуется периодически подтягивать.
Клеммные зажимы Wago
Другой способ соединения предполагает использование специальных клеммных зажимов Ваго (Wago). Здесь мнения пользователей разделяются: одним нравятся такие клеммы, а другим – нет. Все споры охватывают пружинные зажимы, входящие в конструкцию, надежность и сроки их эксплуатации. Однако многочисленные тесты показали, что при правильном выборе и соблюдении технических условий, эти клеммники будут служить на протяжении многих лет. Следует выбирать нужную модель для конкретных работ и не покупать поддельную продукцию.
Конструкции рычажных клеммников Wago могут быть разъемными (рис. 1) и неразъемными (рис. 2). Первый вариант лучше всего подходит для тех мест, где возможны дополнительные подключения, и конфигурация сети периодически изменяется. Очень часто такие клеммники устанавливаются в распределительные коробки. В каждом из них имеется специальный рычажок, предназначенный для фиксации или освобождения проводов.
Конструкция элемента дает возможность соединения 2-5 проводов с различными параметрами. Сама процедура очень простая: вначале рычажок поднимается, подготовленная жила вставляется в гнездо, после чего рычажок опускается и фиксирует провод на своем месте.
Конструкция неразъемных клемм Wago отличается наличием колпачка и корпуса зажима. Колпачки изготавливаются из прозрачных и непрозрачных полимерных или пластиковых материалов. Для проводов в корпусе предусмотрены отверстия. Нормальное соединение зависит от правильного снятия изоляции. Производители продукции требуют выполнять зачистку на расстояние 12-13 мм. Таким образом, очищенная часть провода заходит в клеммник, а изоляция упирается в корпус.
