Что такое кессон для скважин: цена, устройство и для чего он нужен

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

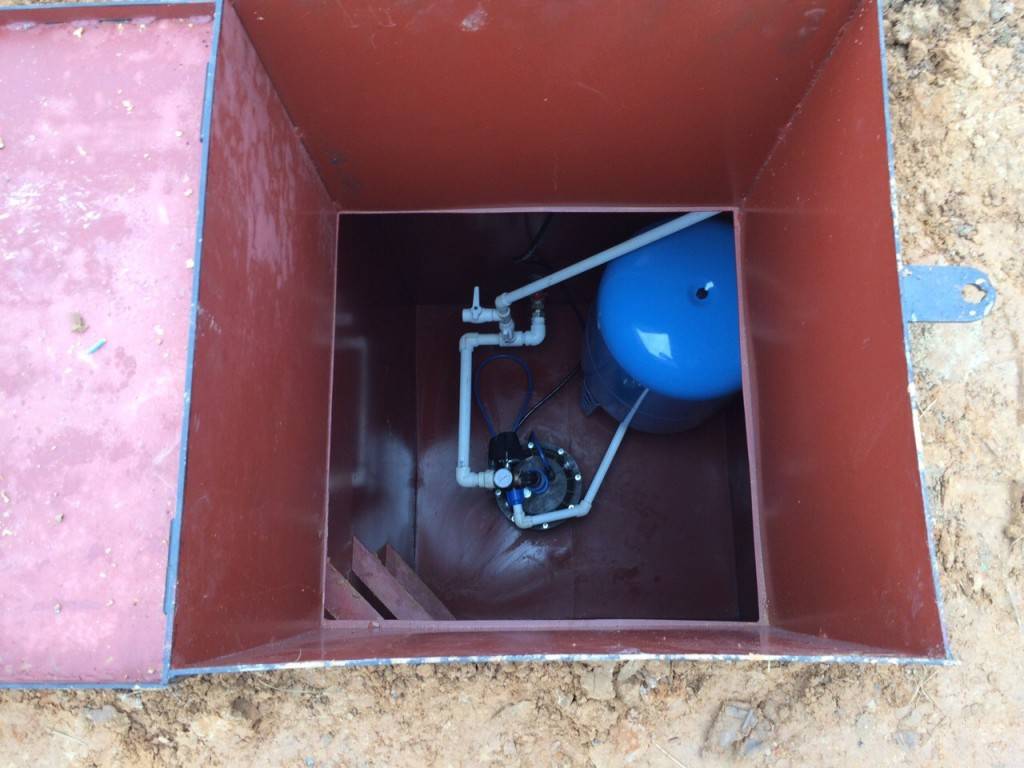

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Герметичность

Мы уделяем особое внимание качеству изготовления и качеству сварных швов; Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического; Простота монтажа (относительно бетонных колец и пластикового кессона); Механическая прочность, устойчивость к давлению грунта; Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона; Срок службы до 50 лет. Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

• Большой вес;
• Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
• Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

• Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
  • Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
  • Вес металлического кессона Ø1 м. ≈ 250 кг;
  • Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
• Не корродирует;
• Срок эксплуатации более 50 лет.

Недостатки

• Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
• Сложность монтажа:
  1. Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
  2. Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.

Заблуждения о пластиковом кессоне

1. Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
2. Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
3. Низкая стоимость.

Давайте сравним:

	Пластиковый	Стальной
Средняя цена	41000 рублей	24000 рублей
Земляные работы	При одинаковых размерах стоимости равны
Монтажные работы	• Установка в котлован • Герметизация отводов Плюс + Перед началом работ необходимо изготовить армированное бетонное основание + выполнить обсыпку пескобетонной смесью + учесть время необходимое на дополнительные работы (2-3 дня)	• Установка в котлован • Герметизация отводов
Итого:	Общая стоимость оборудования и монтажа пластикового кессона в два-три раза выше, чем для стального кессона.

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

• Неудобство монтажа в связи с большим весом бетонных колец;
• Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
• Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Виды и устройство кессонов

Скважинный кессон – это герметичная камера над оголовком скважины, в которой располагается водоподъемное оборудование и монтируются трубопроводы для подачи воды наружу. Основное предназначение этой камеры – не допустить проникновения в скважину поверхностных вод и мусора, обеспечить сухость и постоянно положительную температуру воздуха для нормальной работы оборудования и водопроводной системы.

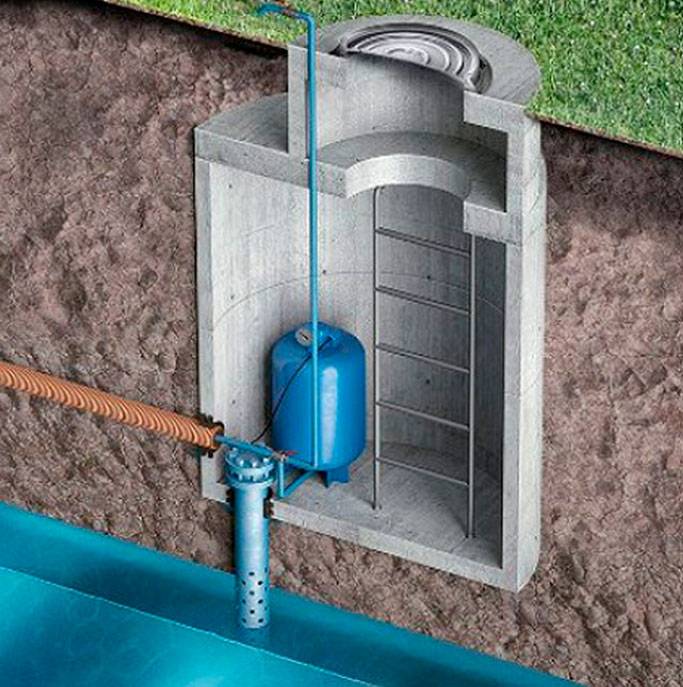

Схема кессона и оборудования

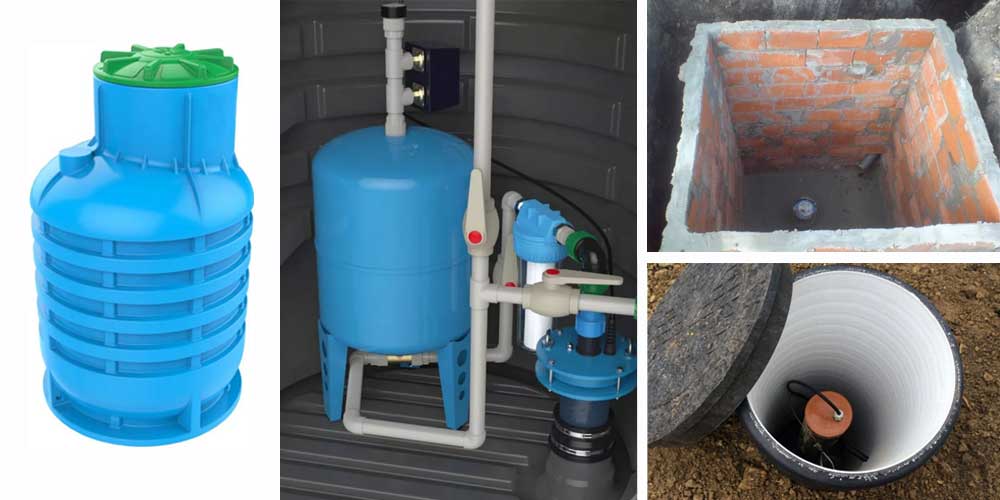

Виды кессонов

Создать герметичную емкость вокруг скважины можно из различных материалов, чаще всего для этой цели используют бетон, металл и пластик.Итак:

• Железобетонные кессоны изготавливаются по месту из ж/б колец диаметром не менее одного метра. Чтобы обеспечить их герметичность, инструкция требует тщательной заделки стыков между кольцами и сплошной герметизации стенок кессона снаружи.
• Герметичность металлической емкости из стали толщиной не менее 4 мм обеспечивается качественной сваркой. А чтобы защитить металл от коррозии, изнутри стенки кессона покрывают грунтовкой, а снаружи обмазывают битумом.
• Кессоны для скважин пластиковые производятся из полиэтилена или полипропилена большой толщины (до 20 мм). Это изделия, готовые к установке и монтажу оборудования и не нуждающиеся в дополнительной герметизации и защите от разрушения.

Пластиковый кессон имеет самое простое устройство. Это цилиндрическая литая или сваренная на производстве емкость различного диаметра и высоты, с горловиной и люком.

Преимущества пластиковых кессонов

По сравнению с бетонными и металлическими изделиями, пластиковые кессоны обладают неоспоримыми преимуществами:

• Инертность к воздействию влаги и агрессивных химических веществ – пластиковый корпус не поддается коррозии и разрушению;
• Абсолютная герметичность, не требующая дополнительных усилий по её обеспечению и поддержанию и позволяющая устанавливать пластиковый кессон в районах с высоким уровнем грунтовых вод;

С помощью специальных обжимных манжет герметичность обеспечивается и на всех вводах и соединениях с камерой

• Малый вес, что позволяет без проблем транспортировать изделия и монтировать их своими руками без использования спецтехники;
• Высокая прочность, обеспечиваемая ребрами жесткости, толщиной стенок и другими особенностями конструкции;
• Влагонепроницаемость материала, благодаря которой внутри пластикового кессона воздух остается более сухим и теплым, чем в металлической или бетонной камере;
• Долгий срок службы, составляющий не менее 50 лет;
• Простота монтажа, не требующая проведения сложных работ;
• Невысокая цена как самого изделия, так и его установки.

В таком погребе всегда будет сухо, в него не проникнут насекомые и грызуны

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

• На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
• В опалубку устанавливают арматурную сетку.
• Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
• Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
• Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
• Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок

В плите важно оставить отверстие под люк

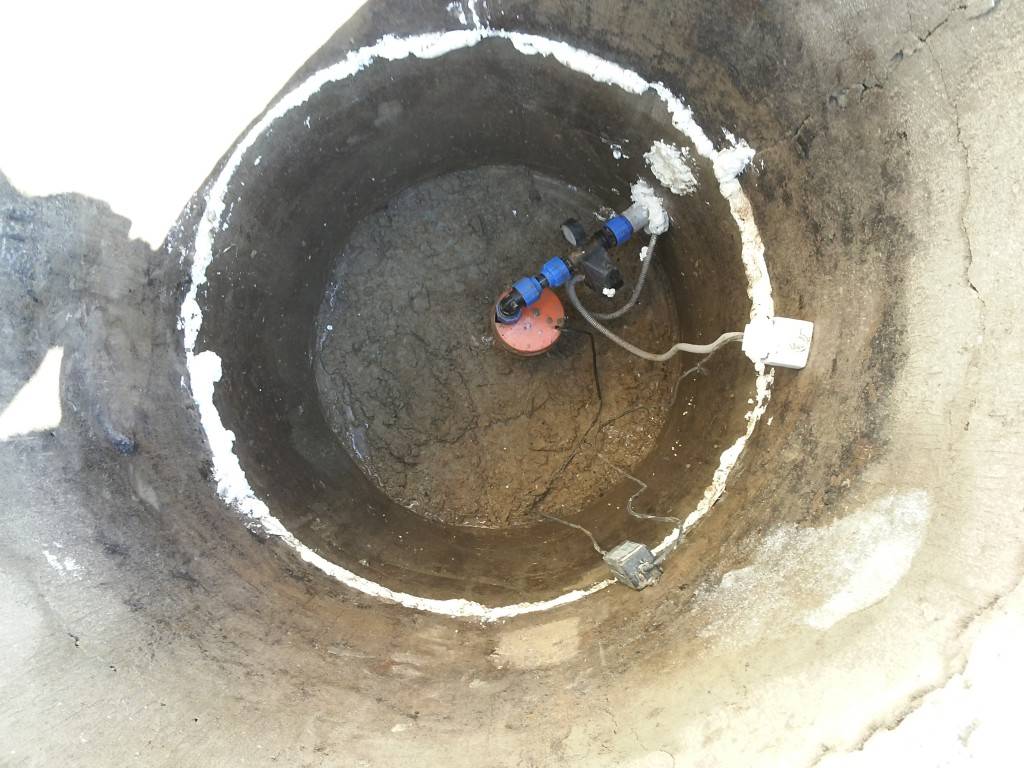

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см

Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня. Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри

После высыхания гидроизоляции проводят обратную засыпку камеры

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Полимерный кессон

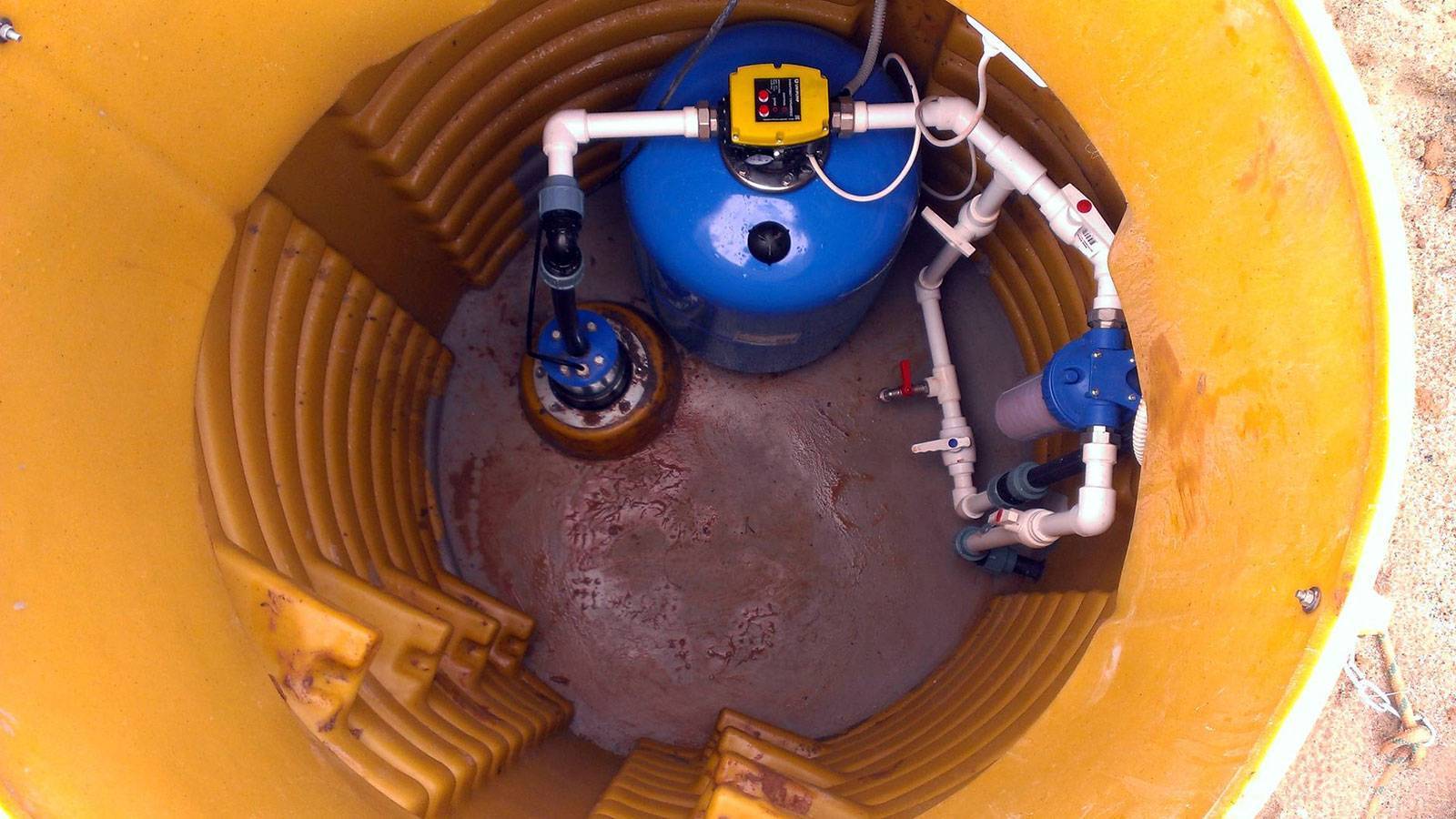

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

• Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
• Аккуратно надевают кессон на трубу и опускают вниз.
• Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
• Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
• Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

Этапы работ

Кессон привязан к месторасположению скважины или септика. Поэтому проектирование ведётся под местные условия:

• анализ состава земли;
• выявление горизонта подземных вод;
• уточнение глубины промерзания грунта;
• учёт габаритов оборудования, располагаемого во внутренней полости кессона;
• удобство установки и обслуживания водонасосных узлов.

Практическое устройство кессона для скважины из бетонных колец разбито на несколько этапов:

1. проведение земляных работ:
   • выбор места (привязано к расположению скважины);
   • прокладка траншей под трубопроводы;
   • выполнение котлована;
   • проведение мероприятий по защите от осыпания;
   • заполнение оставшегося свободного пространства землёй;
2. монтаж:
   • обустройство дренажа;
   • изготовление основания;
   • монтаж колец;
   • гидроизоляционные и теплоизоляционные мероприятия;
3. обустройство кессона:
   • установка насосного оборудования;
   • подключение трубопроводов;
   • пуско-наладочные операции.
4. монтаж крышки.

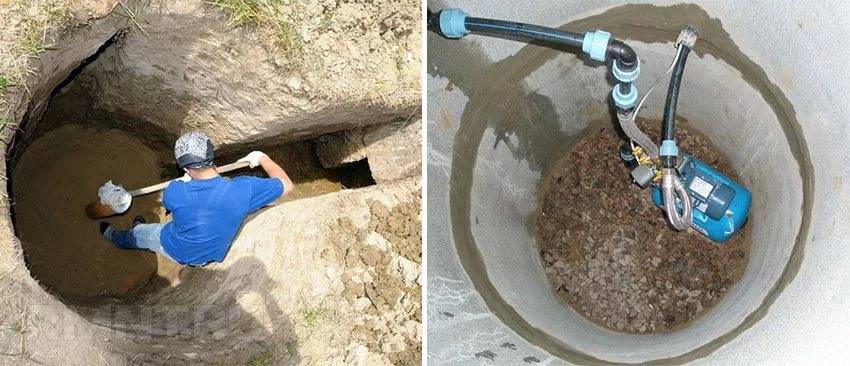

Земляные работы

Рытьё котлована под кессон осуществляется механическими средствами или вручную. Это определяется размерами ямы и составом грунта. Глина и суглинки, горные породы перерабатываются с помощью экскаватора. Лёгкие песчаники, супеси поддаются ручному труду, при условии – глубина не должна превышать двух-трёх метров.

Работы проводятся в весенне-летний период. Лучший вариант – при отсутствии осадков.

Глубина котлована определяется размерами конструкции и уровнем промерзания грунта. На дне ямы выполняется дренаж, – по контуру роется траншея глубиной до 20~40 см, шириной в штык лопаты, засыпается щебнем.

Выполняется основание, – днище из бетона. Напоминает монолитный фундамент. Целесообразно предусмотреть закладные детали из металла для связи с вертикальной конструкцией. Плита устанавливается на подушку из крупнозернистого песка (дресвы).

Гидроизоляция

В отличие от металлической или полимерной продукции, кессон является сборным, – состоит из отдельных деталей. Кроме этого, бетон – гигроскопичное вещество. Вследствие таких факторов требуется проводить гидроизоляцию кессона из бетонных колец:

• Наружная стенка, швы промазываются гидроизоляционным материалом. Для улучшения сцепления рекомендуется предварительная обработка грунтовкой глубокого проникновения серии «АКВА–стоп». В качестве изоляции целесообразно использовать мастики на битумной основе или расплавленный гудрон.
• Торцы, перед непосредственной установкой на мест,о обрабатывают силиконовым герметиком. Это вещество может одновременно служить связывающим элементом между смежными деталями. Но, механическая прочность шва на сдвиг будет меньше, нежели цементно-песчаного раствора.
• Шов, для повышения прочности и герметичности, рекомендуется забандажировать сетчатым материалом (лента «серпянка»).
• Внутренняя полость кессона пропитывается герметиком серии « АКВА–стоп», обрабатывается «Пенетроном» или подобным гидроизолирующим материалом.

Монтаж

Сборку конструкции осуществляют по мере готовности котлована, трубопровода. Используется грузоподъёмный механизм. При установке кессона из бетонных колец необходимо следить за соосностью смежных деталей.

Последовательность:

На места стыков наносится цементно-песчаный раствор или силиконовый герметик. При наличии закладных металлических деталей производится дополнительная фиксация сваркой.
Осуществляются гидроизоляционные работы. Мастику наносят в два-три слоя

Особое внимание – стыку нижней детали и днища. В этом месте давление грунтовых и талых наиболее велико.
Верхнее кольцо устанавливают на 10~20 см выше уровня земли

Это предотвратит попадание талых вод и атмосферных осадков.
Производится утепление кессона, – материалом серии «Пеноплекс» снаружи или пенопластом внутри. Внешний слой целесообразно обмотать полиэтиленовой плёнкой в три–четыре слоя.
Обустройство кессона, – внутрь устанавливается необходимое оборудование, подсоединяются трубопроводы. Проводят пуско-наладочные работы.
Монтируется верхняя крышка, устанавливается вентиляция. По периметру, на расстояние до 0,5~1 метр от внешней стенки, сплошным полем укладывается теплоизоляция (пеноплекс), засыпается землёй.

В процессе эксплуатации, особенно в весенне-осенний период, необходимо периодически проверять кессон. При факте поступления внешней воды предпринять меры к устранению.

Плюсы

Это поможет определить, какой кессон лучше всего соорудить.

Достоинства
Разновидности	Плюсы
Пластиковый	Очень прост в обслуживании. Эксплуатационный срок до 50 лет. При умеренном климате утеплять не нужно. Сравнительно невысокая стоимость. Не изменяет свои тех. характеристики. Не гниет и не подвергается коррозии. Нет потребности в гидроизоляции. Небольшой вес исключает необходимость использования спецтехники при установке. Бесшовная конструкция снижает риск повреждения
Железобетонный	Возможность сэкономить на покупке сырья. Можно придать камере желаемую форму и размер
Бетонные кольца	Низкая стоимость. Скорость строительства
Кирпичный	Большой эксплуатационный срок. Можно сделать своими руками без привлечения специалистов. Изготовленное сооружение обладает высокой прочностью
Металлический	Собирают конструкцию на поверхности в удобных условиях. Экономия за счет самостоятельной сварки всех элементов. Придают емкости желаемый размер и формы

Какие материалы можно применять для обустройства кессона своими руками

В случае, если было решено все-таки оборудовать кессон своими силами, рекомендуется присмотреться к следующим материалам:

• Пластик. Это относительно недорогой и в то же время практичный вариант. Он имеет сравнительно небольшую массу, так что можно пластиковый кессон легко монтировать без привлечения специализированного оборудования. Легко он поддается и транспортировке.

  Впрочем, есть у данного варианта и недостаток – это недостаточная жесткость и прочность корпуса. Если жесткость еще можно компенсировать дополнительной заливкой бетоном по периметру кессона, то вот что касается прочности — то пластик может не выдержать значительных механических нагрузок. Кроме того, потребуется проводить и дополнительные теплоизоляционные мероприятия;

• Бетон. Бетонный кессон прослужит максимально долго, однако он отличается весьма немалой массой. Следовательно, без подъемной техники при его монтаже не обойтись. Также нужно будет озаботиться дополнительной тепло- и гидроизоляцией;
• Кирпич. Часто при обустройстве кирпичного кессона не нужно будет дополнительно ничего утеплять, особенно, если обеспечить многослойную кладку. В целом, конструкция получается очень прочной и долговечной. Недостаток – для того, чтобы обустроить кессон из кирпича, потребуется обладать определенными навыками каменщика. Но при этом можно будет экспериментировать и с размерами, и с формой такого кессона;
• Металл. Должна применяться обязательно нержавейка. Если же пользоваться кессоном из ржавеющего металла, то без дополнительной гидроизоляции не обойтись. Кроме того, металл потребует и проведения теплоизоляционных работ. Материал прочный, но тяжелый.

Металлический кессон — это цилиндрическая, квадратная или прямоугольная емкость, состоящая из двух частей – основной камеры и горловины.

Разумеется, окончательный выбор материала остается за самим потребителем. Нужно будет учесть все особенности местности и эксплуатации скважины для того, чтобы выбрать материал правильно.

Преимущества

Долговечность бетона – главное преимущество подобной конструкции перед другими видами. Выбрав этот вариант вы на ближайшие 30 лет забудете о вопросах замены оборудования и ремонта. Даже кессон из кирпича не сравнится в прочности с цементом. Пластиковые укрытия точно не выдержат такой нагрузки длительное время. Коррозия не страшна бетону, чего не скажешь об металлических кессонах.

В добавок есть еще три плюса:

• Сжатые сроки монтажа. Смонтировать и установить друг на друга кольца можно буквально за несколько часов. С помощью подъемного крана вполне реально справится с этой задачей за полдня. Длительность общего процесса ограничивается лишь скоростью застывания бетона.
• Простота ремонта. В экстренной ситуации можно не демонтировать всю конструкцию. Неповрежденные элементы легко снимаются и устанавливаются заново. Другие виды кессонов, как правило, требуют полной разборки.
• Экономия средств. По смете материалов укрытие выйдет дешевле подобных ему видов. Простота монтажа не требует значительных капиталовложений в технику и работников.

Подготовка к строительству и монтажу кессона

Независимо от того, какому кессону отдано предпочтение – промышленному или самодельному, работу начинают с подготовки котлована. Вокруг скважины роют яму так, чтобы труба была смещена от центра, – это упростит обустройство скважины и сделает удобнее дальнейшее обслуживание.

Подготовка котлована для обустройства кессона

В случае установки фабричной емкости из пластика или металла глубину котлована делают меньше высоты кессона – его верхушка должна выступать над уровнем почвы на 15 см. Для бетонных и кирпичных колодцев ямы углубляют, рассчитывая положение крыши на уровне земли. От кессона к дому роют траншею для прокладки водопроводной трубы и электрокабеля.

Как установить кессон для скважины своими руками

Фото	Описание работ
	Перед покупкой резервуара и началом работы тщательно промерьте и рассчитайте размеры. Изучите уровень грунтовых вод.
	Специалисты рекомендуют покупать герметизирующую муфту ПФРК. Она отличается прочностью и хорошей посадкой. Не все муфты, которые прилагаются к кессону, могут похвастаться такими данными.
	Емкости продаются с цельным дном. В нем нужно вырезать отверстие по внутреннему диаметру муфты. От того, насколько правильно вы произвели расчеты и подобрали муфту, зависит герметичность конструкции.
	Отверстие вырезают обычным электролобзиком.
	Вокруг отверстия в размеченных местах высверливаются отверстия для крепежей.
	Перед установкой муфты все поверхности тщательно обезжиривают растворителем.
	Муфту обрабатывают герметиком. Для установки используют паронитовую прокладку.
	Устанавливать муфту удобнее с напарником. Один работает снаружи, второй – внутри.
	Пока застывает герметик, можно приступить к рытью колодца под кессон. Диаметр колодца должен быть на 20 сантиметров больше диаметра кессона.
	Снаружи муфту обмазывают гидроизолирующим составом. Он сохранит металлические элементы от коррозии и обеспечит герметичность конструкции.
	Крышка кессона должна выступать над землей на 7÷10 сантиметров, а под ним вам понадобится устроить бетонную подушку толщиной примерно 2 см. Учитывайте это при рытье котлована.
	Дно котлована укрепляется арматурой. На нее заливается бетонно-песчаная смесь. Для становления «подошвы» потребуются сутки.
	Перед посадкой кессона обсадную трубу подрезают на нужную высоту и слегка обрабатывают края, чтобы они не порвали муфту.
	Устанавливать кессон лучше с помощниками. Потребуется минимум 4 человека, чтобы насадить его на трубу и ровно опустить в котлован.
	Профессионалы рекомендуют на дно кессона залить бетонно-песчаную смесь слоем примерно в 5÷10 сантиметров. Она укрепит дно и не позволит кессону всплывать.
	После установки к кессону подводят трубы и подсоединяют их с помощью муфт. Далее стенки котлована заливаются бетоном в два этапа: сначала на высоту 30 сантиметров, потом до верха. Если попытаться сразу залить все пространство бетоном, емкость всплывет.
	Последним этапом работ является установка оборудования для скважины. На этом обустройство кессона закончено.

Подробнее об установке кессона в следующем видеоматериале:

Watch this video on YouTube

Рекомендации по установке

Главной причиной, зачем кессон на скважину, является необходимость предохранять ее оголовок от повреждения и потребность в размещении оборудования (подробнее: “Как установить оголовок для скважины – теория и практика”). Данная конструкция не позволяет проникнуть в зону забора воды ливневым стокам и различным загрязнениям.

Также монтаж камеры на скважину намного выгоднее эксплуатации наземных сооружений, поскольку ей не требуется отопление, а это положительно отражается на величине эксплуатационных расходов, но при условии, что она располагается ниже глубины промерзания.

Но иначе кессон не может быть обустроен, так как, если установить его выше, то в мороз его выжмет из грунта наружу. Правда, данная проблема в некоторых случаях происходит и с заглубленной камерой. Особенно, это касается участков, имеющих проблемы с высоким залеганием водоносного слоя.

Поэтому специалисты настоятельно рекомендуют «якорить», как легкие пластиковые конструкции, так и отличающиеся большей устойчивостью металлические изделия. Технологически это сделать несложно. Под камеру для скважины заливают бетонное основание, а потом к нему прикрепляют ее дно, используя анкерные болты.

На высоко расположенных участках, которым не опасно подтопление, можно обойтись без того, чтобы делать плиту, достаточно будет создания песчаной подушки. Правда, и в этом случае наличие тяжелой основы не будет лишним и лучше ее всегда обустраивать вне зависимости от геологических особенностей территории.

Камеру всегда устанавливают строго вертикально – соблюдение данного требования является обязательным. Высота конструкции должна составлять около двух метров, благодаря чему будет удобно работать, можно поместить необходимое оборудование и заглубить изделие ниже отметки промерзания почвы.

Такое расстояние вполне объяснимо, поскольку мороз тогда не повредит инженерные коммуникации. В качестве ориентира используют штык лопаты. А вот трубопровод с водой закапывают на большей глубине – ниже отметки промерзания. Поверхностный ввод в строение возможен только в случае теплоизоляции участка трубы от уровня промерзания до точки входа в объект недвижимости.

С учетом того, для чего нужен кессон для скважины, оборудование, размещаемое в нем, нужно обязательно размещать над полом на небольшой высоте на случай, если вдруг произойдет подтопление.

Все электрические приборы, находящиеся в камере, следует заземлять и желательно, чтобы в электрической схеме было предусмотрено УЗО. По мнению специалистов, безопасность не может быть лишней, а в некоторых случаях ее оказывается недостаточно.

Обсадная труба скважины попадает в кессон посредством муфты, которая немного превышает ее диаметр. Например, с учетом современного сортимента, для трубы сечением 133 миллиметра требуется 146-миллиметровая гильза.

Труба скважины не должна находиться на одном уровне с дном конструкции, а быть немного выше примерно на 40 – 50 сантиметров на случай, если произойдет подтопление. Гильзу и обсадную трубу в месте соединения нужно герметизировать.

На скважину помещают специальную герметичную крышку, называемую оголовком, в которой имеются отверстия, предназначенные для кабеля погружного насоса и трубы ПНД, идущей от насосного оборудования. К ней и прикрепляют силовой трос насоса.

Крышка защищает ствол скважины, не давая случайно попадать в нее мусору и грязи. Вход в камеру стандартно закрывают люком. Его конструкционные особенности зависят от личных предпочтений домовладельцев. В любом случае предпочтительнее обустраивать кессон двумя люками с целью сбережения тепла.

Выход под трубу источника воды обычно пробивают по месту, он не должен непременно находиться по центру. Допускается его смещение, чтобы сделать ассиметричным. Но при этом не следует забывать, что выход скважины и люк конструкции нужно делать соосными для удобства проведения ремонта и монтажа оборудования. Другими словами, входной люк лучше располагать прямо над оголовком скважины.

Необходимые инструменты и материалы

При строительстве кессона стыки между бетонными кольцами нужно тщательно загерметизировать

Если мастер принял решение монтировать монолитный бетонный кессон, следует подготовить такие материалы:

• цемент М-400 и выше;
• среднефракционный щебень (30 мм);
• речной песок;
• арматурная сетка или прутья;
• битумная мастика;
• доски для опалубки.

Для монтажа кессона из кирпича следует подготовить:

• цемент М-400 и выше;
• щебень (фракция 20-25 мм);
• песок речной;
• блоки кирпича (количество штук высчитывается по предполагаемой ширине и высоте стенок, делённой на ширину и высоту одного блока);
• битумная мастика.

Из инструментов понадобятся:

• бетономешалка или специальный поддон для приготовления раствора вручную;
• лопата штыковая и совковая;
• трамбовка;
• рулетка;
• молоток и гвозди;
• мастерок;
• киянка;
• ведра;
• строительный уровень;
• газовая горелка.

Для всех остальных видов кессона (из полимера или колец) потребуются сами емкости плюс лопата и трамбовка.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

• колонкой с перфоратором;
• грузоподъемной техникой;
• горелкой;
• шпателями;
• лопатами;
• болгарками;
• валиками;
• рулетками;
• досками;
• ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки. Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

1. Мастика.
2. «Гидропломбы».
3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Пошаговая инструкция по обустройству

Начинается все с выбора места под скважину и выбора способа обустройства источника воды.

Технология обустройства источника водоснабжения состоит из ряда последовательных и ответственных шагов:

1. Скважина. Первый из этапов — бурение собственно скважины.
2. Кессон. Вторым шагом приступают к процессу монтажа кессона.
3. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
4. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Процесс монтажа конструкции кессона также состоит из нескольких операций.

Рассмотрим основные из них:

1. В днище кессона с некоторым сдвигом от его центра проделывают отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
2. В боковые стенки кессона вваривают патрубки под водопроводные трубы и кабель.
3. Выкапывают котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см. Для удобства стыковки камеры с обсадной трубой диаметр котлована должен быть на 0,2-0,3 м больше ее собственного соответствующего размера.
4. Обрезают обсадную колонну на уровне грунта.
5. Укладывают на котлован опоры в виде брусьев. На них помещают кессон.
6. Стыкуют обсадную трубу с гильзой кессона, выполняют регулировку конструкции по горизонтали, а затем герметично приваривают.
7. Убирают из-под камеры бруски, опускают ее в скважину.
8. Вводят в соответствующие ниппели трубы, кабель.

Вода в только что пробуренной скважине всегда грязная, поэтому для ее очистки следует провести прокачку. Буровики советуют не использовать для этой цели оборудование, приобретенное для постоянного использования. С этой работой прекрасно справится самый дешевый временный насос, а когда скважина будет раскачана, можно запускать и постоянный.

В этом случае более рациональным решением будет использовать его по назначению и сэкономить на монтаже кессона.

Выбираем пластиковый кессон для скважины

Основная задача оборудования – поддержание положительного температурного режима внутри емкости. Это может быть обеспечено только соблюдением абсолютной герметичности корпуса. В связи с этим, доступ должен быть выведен на поверхность. Соблюдение герметичности системы обеспечивается при помощи откидной конструкции крышки или люка с дополнительной теплоизоляцией.

Как вариант, можно установить двойную конструкцию спускной двери. Одну крышку смонтировать на нулевой отметке, вторую – выше на расстоянии до 30 сантиметров. Такое устройство должно быть обеспечено дополнительной вентиляцией, отверстиями для кабельного провода и трубной сети.

Для устройства системы полива участка в летнее время года, можно установить рядом с кессоном водопроводную колонку.

При выборе конструкции кессона под скважину, необходимо учитывать размеры напорной емкости и насосного оборудования. От этого будет зависеть, на каком расстоянии от центра емкости будет выполнен вход обсадной трубы. При установке ввода необходимо обеспечить удобный доступ к оборудованию.

Важно! Во избежание попадания грунтовых потоков внутрь емкости, все отверстия должны быть тщательно загерметизированы еще до установки в грунт резервуара.

Исходя их перечисленных требований, кессон из пластика – самый оптимальный вариант защиты оборудования скважины. Бюджетная стоимость, легкий монтаж, высокая надежность и долговечность – явные преимущества конструкции перед аналогами из металла, кирпича или железобетона. Кроме того, резервуары круглой формы подвергаются равномерной нагрузке, чего нельзя сказать о формах в виде прямоугольника или квадрата, стенки которых необходимо дополнительно увеличивать для восприятия давления грунта. А это приводит к дополнительным затратам.

Устройство оборудования круглой формы
