Калькуляторы расчета объема гидроаккумулятора

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак


Агрегат в разрезе с описанием ключевых элементов

Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;


Образцы, выполненные из нержавеющей стали

  • Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
  • Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
  • В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.


Реле давления

Плюсами пневматического оборудования являются:

  • Простота конструкции;
  • Возможность замены мембраны;
  • Несложное подключение к насосной станции;
  • Компактные размеры;
  • Малый вес;
  • Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.


Схема работы гидроаккумулятора

Оптимальные показатели

Кроме емкости, таким же важным является подходящий показатель давления в незаполненном гидробачке. Это значение обычно наносится на корпусе каждой отдельной модели. Не составит труда подсчитать, какой именно параметр окажется идеальным в том или ином случае. Он выявляется, опираясь на гидростатическое давление, ведь оно зависит от высоты, до которой необходимо поднять жидкость. Например, если уровень высоты труб в жилище дойдет до 10 м, то параметр давления составит 1 бар

Кроме того, очень важно учитывать, что рабочее давление гидробачка не должно быть более, нежели стартовое давление насоса

Например, для обеспечения стабильной подачи жидкости в условиях дома с двумя этажами понадобится качественный гидравлический бачок, имеющий рабочий уровень мощности в 1,5 бара, и топовую мощность до 4,5 бара. В большинстве случаев фирмы-производители формируют воздушное давление в гидроаккумуляторе, составляющее 1,5 бара. Однако в определенных случаях значения могут быть и другими. Именно поэтому перед стартом использования агрегата нужно проверять данные значения, пользуясь манометром. Эта деталь подсоединяется к ниппелю гидравлического аккумулятора.

Для чего нужен гидроаккумулятор в системе отопления, как выбрать и настроить

Гидроаккумулятор является неотъемлемой составляющей для автономных водопроводных и отопительных систем.

Без этого приспособления, трудно обеспечить бесперебойную подачу жидкости из колодцев и скважин.

Поэтому, данные механизмы пользуются большой популярностью у дачников и собственников частных домов,  этот агрегат, часто, идет в комплекте с помпой, но его можно купить и установить отдельно.

статьи:

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

  • Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
  • Аккумулируя воду, реквизировать лишнее давление.
  • Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

А что вам известно про гидрозатвор для канализации? В полезной статье описаны виды сухих и водяных устройств для предотвращения проникновения неприятных запахов в помещения, где расположено сантехоборудование.

Какие нужно купить электроды для сварки алюминия инвертором прочитайте на этой странице.

Основные принципы работы устройства

Насосная станция с накопительным баком

Вода накачивается из скважины в водонапорный бак, установленный на чердаке или в достаточно высокой точке дома. Специальный поплавок регулирует уровень воды в баке и работу насосной станции.

Водяной накопитель насосной станции

Когда бак набирается, устройство автоматически перестает накачивать воду и переходит в режим ожидания. На сантехнические приборы вода поступает из водонапорного бака самотеком, под естественным напором.

Минусы системы — слабый напор, риск подтопления.

Плюс системы — остаться без запаса воды даже при отключении электричества невозможно. Расход энергии в этом случае минимален.

Насосная система с гидроаккумулятором

Гидроаккумулятор это усовершенствованный, обычно стальной накопительный бак, имеющий не слишком сложную конструкцию. Основная задача гидроаккумулятора это регулировка давления в системе и накопление воды. В некоторых моделях накопительная емкость гидроаккумулятора составляет до 500 литров. Обычный объем водонапорного бака гидроаккумулятора 20-100 литров.

Насосная станция с гидроаккумулятором

Устройство гидроаккумулятора следующее. Две, разделенные мембраной, камеры, в одной из которых находится сжатый воздух, во второй — вода, накачиваемая насосом.

Таким образом, вода постоянно находится под давлением, даже если насос в данный момент не работае. Разумеется, насос и не должен постоянно работать, иначе он выйдет из строя). Напор воды обеспечивается гидроаккумулятором.

Автоматический пуск и отключение насоса осуществляется при помощи реле давления. И при помощи механизма гидроаккумулятора, напор в магистрали остается прежним, независимо от работы насоса.

Техническое обслуживание гидроаккумулятора

Осуществляется не реже 1 раза в месяц. При помощи манометра измеряется давление в баке и, при необходимости, подкачивается воздух в напорную систему.

2 раза в год мембрану необходимо доставать и промывать с содой.

Недопустимо допускать загрязнение гидроаккумулятора, попадания в него грязи, поскольку это влечет за собой загрязнение всей системы водоснабжения в целом.

Плюсы системы. Хороший напор воды, современная система.

Минусы. Требуется слишком частое техобслуживание, что влечет за собой износ оборудования. В простом напорном баке ломаться нечему. В гидроаккумуляторе имеются детали, выход которых из строй критичен для системы в целом. Простой прорыв мембраны делает всю систему полностью бесполезной. При некоторой автономии и удаленности от других поселений и магазинов специализированного сантехнического оборудования, это может стать неразрешимой проблемой.

Накопительные баки ругают за возможность затопления, что особенно неприятно, промокнет весь дом. Но что произойдет, если из строя выйдет бак с водой под давлением?

Монтаж насосной станции в частном доме

Примечание. Если накопительный бак, присоединенный к простому насосу или как часть системы с накопительным баком и распределением воды самотеком, можно располагать только на чердаках, то бак гидроаккумулятора может быть расположен в любом месте. Это довольно удобно, поскольку укреплять помещения верхних этажей для безопасного размещения бака на 500 литров, очень сложная задача.

Эжекторные насосы

Эжектор насосной станции может иметь как внутреннее, так и внешнее расположение.

Модели со встроенным эжектором неспособны поднимать воду с глубины более чем 7-8 метров (как правило, в средней полосе России, уровень водоносного пласта находится на 4-5 метрах).

Выносной эжектор насосной станции

Такие модели отличаются повышенной устойчивостью к воде с содержанием минеральных солей и песка до 2 мм. Устойчивость к механическим повреждениям и неприхотливость к качеству воды делают модели со встроенным эжектором весьма востребованными.

Насосные станции с внешним эжектором предназначены для поднятия воды из колодцев глубиной от 9 м и до 45. Главным элементом насосной станции с выносным эжектором является поверхностный насос с эжектором и обратным клапаном. Такой насос может легко поставлять воду с глубины до 45 метров. Модели с выносным эжектором подходят для скважин, шириной не менее 100 мм.

Схема основных частей насоса

Такие станции обязательно оборудованы сетчатым фильтром, который отфильтровывает примеси.

Роль в системе водоснабжения

Прежде чем останавливаться на параметрах давления в аккумуляторе, необходимо рассмотреть его основную роль в водопроводе. Первым предназначением этого объекта является поддержка, а также постепенная смена уровня давления жидкости, присутствующей в системе.

Кроме того, гидроаккумулятор выполняет и такие важные функции, как:

  • обеспечивает надежную защиту от гидроудара (в данном варианте подразумевается изменение в давлении жидкости, которое было вызвано очень быстрым изменением ее скорости);
  • отвечает за наличие минимального водяного запаса;
  • ограничивает повторно-кратковременный запуск насоса.

Из освещения перечисленных функций можно сделать вывод, что гидравлический аккумулятор дает возможность пользоваться реле давления, а также автоматизировать процесс подачи жидкости. Если в системе не будет присутствовать гидроаккумулятор, то реле не сможет функционировать правильно, так как быстрое изменение давления в системе будет провоцировать его частое срабатывание.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

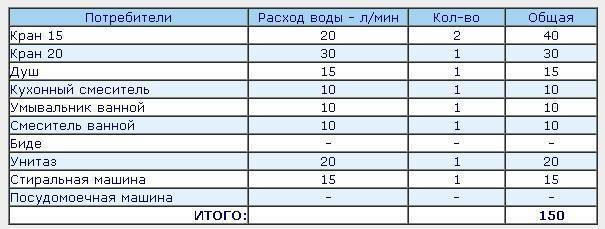

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Расчет давления в гидроаккумуляторе

Исходя из показателей реле давления, регулируется работа насосной установки. Стандартные настройки завода изготовителя:

  • Нижнеий предел включения насоса – 4 бар;
  • 8 бар – верхний предел отключения насоса.

Так какое давление должно быть в гидроаккумуляторе? Давление в гидробаке для холодного водоснабжения рекомендуется устанавливать на 0.2 бар  меньше, чем давление запуска насосного агрегата. То есть стандартное рабочее значение водяного аккумулятора составит  –  1.2 бар. При монтаже ГВС, давление воздуха в гидроаккумуляторе устанавливается на 0.2 бар выше, чем максимальное для отключения насоса, соответственно рабочий показатель гидроустойства в контуре горячего водоснабжения составит – 3.0 бар.

Подбор гидроаккумулятора

Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.

Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения.

Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости.

При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Подбор объема гидроаккумулятора

Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:

  • 24 литра;
  • 50;
  • 60;
  • 80 литров.

Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.

Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.

Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.

Основные правила подбора:

  • емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3\час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
  • объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
  • если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.

Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему. Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды

Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.

Кроме того, нужно учитывать такие правила:

  • при подборе емкости, считается общее число точек их одновременное потребление воды;
  • например, значение получилось около 30 литров;
  • нужно знать, что вода занимает примерно половину от объема гидробака.

Нужен ли запас емкости?

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции  устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Монтаж гидроаккумулятора отопления

Расширительный бак должен устанавливаться только в отапливаемой комнате. Если вес гидроаккумулятора превышает 30 килограмм, то он устанавливается на специальной подставке. Место для размещения расширителя, должно быть легко доступным для обслуживания.

Системы отопления и водоснабжения

Врезка делается в трубы только на обратке. Врезка производится между окончательным радиатором, вблизи от котла. Перед расширительным баком устанавливается обратный клапан и манометр для постоянного замера давления в системе.

Лучше всего выбирать модель со сменной мембраной, которая заменяется при поломке без особых усилий. При возможности и желании гидроаккумулятор можно установить без помощи со стороны, но если нет уверенности или не хочется долго возиться, можно нанять специалиста. Однако, в таком случае вам не удастся сэкономить.

Теплоаккумулятор в системе солнечного отопления

Необходимость усовершенствования системы отопления собственного дома вынуждает владельцев вести постоянный поиск полезных идей, дополнительных устройств, позволяющих экономить топливо, равномерно распределять тепло внутри дома, увеличивать теплоотдачу радиаторов.

Проблема равномерного распределения тепла особенно остро стоит в домах с твердотопливными котлами. В них нельзя мгновенно остановить процесс сгорания топлива и подачу тепла в трубопровод системы. Если перекрыть кран на подаче, горячая вода, скапливаясь на входе, может достичь точки кипения и повредить часть трубопровода. Можно распределить количество растопок по времени. Подобные решения трудозатратны и малоэффективны. В данном случае целесообразно применение теплоаккумулятора, который обеспечит равномерное распределение тепла по дому, исключит температурные перепады.

В домах, где встроен теплоаккумулятор, значительно сокращаются теплопотери.

Гидроаккумулятор — это емкость, аккумулирующая тепло, производимое твердотопливным котлом, сохраняющая его продолжительное время. Устройство работает по принципу термоса.

Аккумулирующий бак состоит из таких комплектующих:

  • Емкость из стали или нержавейки, большого размера (прямоугольная или круглая);
  • Четыре патрубка внутри емкости, разнесенные по высоте. Один является выходом из обогревателя в бак, а другой – входом системы отопления, то же в нижней части;
  • Вверху в гидроаккумулятор встроен предохранительный клапан;
  • Снаружи емкость утепляется толстым слоем изоляционного материала.

Буферная емкость аккумулирует нагретый теплоноситель внутри, поддерживает тепло в доме до двух дней после отключения системы отопления.

Устанавливая гидроаккумулятор, необходимо устроить контур обвязки между ним и котлом, включающий:

  • Циркуляционный насос;
  • Термосместительный клапан;
  • Расширительный бак.

Аккумулирующий бак обязательно должен быть теплоизолирован, иначе выделяемое тепло будет нагревать помещение, где находится гидроаккумулятор.

Накопительный бак работает таким образом:

  • Из твердотопливного котла нагретая вода поступает к верхнему патрубку;
  • Циркуляционный насос, работая, выгоняет холодную воду из нижней части теплоаккумулятора в твердотопливный котел до того момента, пока весь бак не будет наполнен горячей водой;
  • Следующим этапом будет подача горячей воды из бака аккумулятора в систему отопления. С помощью циркуляционного насоса из системы отопления остывшая вода перегоняется в бак, а из бака в систему.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

  • гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
  • таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
  • т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Необходимый расход воды

Общий объем гидробака и максимальный объем воды – не равнозначные параметры. Ведь вода занимает только часть внутреннего пространств. Примерный расчет воды определяется с учетом работы всей сантехники: краны на кухне и в ванной, душ, унитаз, стиральная и посудомоечная машины. В среднем это 150 литров в минуту. Но в реальности все приборы и техника одновременно не используются. Поэтому расход составляет около 70-75 л в минуту. Чтобы насос не включался чаще 30 раз за час, нужен двойной запас, то есть 140-150 л. Для небольших дачных домов, где мало потребителей воды, эти показатели ниже.

Настройка давления в гидроаккумуляторе

Перед подключением в систему водоснабжения необходимо установить давление газового пространства в баке гидроаккумуляторе в соответствии со значением, приведенным в результатах расчёта. Для этого может потребоваться сбросить или накачать бак с помощью компрессора, в зависимости от предустановленного в заводских условиях давления газового пространства. После создания начального давления газового пространства следует подключить бак к системе водоснабжения.

Автоматику управления насосом следует настроить таким образом, чтобы давление включения и давление отключения насоса соответствовали расчётным значениям.

Максимальное давление воды Pmax принимается не более 4,5 бар, в отдельных случаях 6 бар. В качестве минимального Pmin, принимается такое давление, при котором избыточное давление у верхнего водоразборного крана составляет минимально допустимую величину, обычно это (0,2-1,0 бар).

Настройка давления в гидроаккумуляторе

Перед подключением в систему водоснабжения необходимо установить давление газового пространства в баке гидроаккумуляторе в соответствии со значением, приведенным в результатах расчёта. Для этого может потребоваться сбросить или накачать бак с помощью компрессора, в зависимости от предустановленного в заводских условиях давления газового пространства. После создания начального давления газового пространства следует подключить бак к системе водоснабжения.

Автоматику управления насосом следует настроить таким образом, чтобы давление включения и давление отключения насоса соответствовали расчётным значениям.

Максимальное давление воды Pmax принимается не более 4,5 бар, в отдельных случаях 6 бар. В качестве минимального Pmin, принимается такое давление, при котором избыточное давление у верхнего водоразборного крана составляет минимально допустимую величину, обычно это (0,2-1,0 бар).

Этапы установки гидроаккумулятора для систем водоснабжения своими руками

Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.

Далее стоит определиться со схемой монтажа.

Простая схема подключения гидробака для системы водоснабжения

Выбор схемы подключения гидробака

Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.

Подключение гидроаккумулятора к системе водоснабжения

После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.

ФУМ-лента обязательна к применению при монтаже соединений Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким. Однако слишком усердствовать тоже не стоит, всего хорошо в меру

В противном случае возникает риск разрыва гаек на штуцерах

Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.

Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.

Фото примерВыполняемое действие
Сначала выкручиваем болты фланца демонтированного гидробака. Они завернуты «в тело» или притянуты гайками – в зависимости от модели.
Когда болты выкручены, фланец легко снимается. Отложим его пока в сторону — чтобы вытащить вышедшую из строя грушу нужно открутить еще одну гайку.
Разворачиваем емкость. Сзади находится ниппель подкачки. Гайку с него тоже нужно вывернуть. Здесь их может быть две, одна из которых выступает в роли контргайки. Делается это ключом на 12.
Теперь, приложив немного усилий, груша вытягивается через большое отверстие, со стороны фланца.
Новую грушу раскладываем, выгоняем из нее воздух. Это нужно, чтобы было удобнее устанавливать ее в резервуар.
Сложив вчетверо в длину, засовываем ее в емкость полностью, включая ту часть, которая при демонтаже была снаружи. Это делается, чтобы была возможность попасть ниппелем в отверстие, для него предназначенное.
Следующий этап не для людей с полным телосложением. Опытные мастера говорят, что для того, чтобы установить ниппель для гидроаккумулятора на место иногда приходится звать на помощь жену – мол, у нее рука тоньше.
Попав в отверстие нужно обязательно наживить гайку, чтобы при дальнейшей сборке он не ушел назад. В таком случае все придется начинать заново.
Расправляем посадочное место груши и затягиваем гайки на ниппеле. Дело осталось за малым…
… — установить фланец на место и затянуть болты. При затяжке не стоит усердствовать над одним винтом. Немного подтянув все, начинаем протяжку по системе противоположных единиц. Это значит при шести болтах порядок следующий – 1,4,2,5,3,6. Такой метод используют в шиномонтажных мастерских при протяжке колес.

Теперь стоит подробнее разобраться с необходимым давлением.

Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность

Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.

Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса. 1.5 атм., установленные с завода взяты не с потолка

Этот параметр высчитан на основании многочисленных испытаний и опытов. Таким манометром довольно просто измерить давление воздуха в емкости

1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов. Таким манометром довольно просто измерить давление воздуха в емкости

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
