Калькулятор расчета пиломатериалов для сплошной обрешетки

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг

Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Количество обрешетки

Виды конструкций

В конструкции крыши предусматривается одна из двух разновидностей обрешетки — сплошная или разреженная; какую из них предпочесть, в каждом конкретном случае решается после выбора финишного покрытия. Особенности данных видов характеризуется следующими параметрами:

Сплошная обрешетка

Влагостойкий листовой материал (ФСФ или ОСП) укладывается с зазором, не превышающим 1 см. Такая закладка отступа позволяет при эксплуатации компенсировать изменения линейных размеров материала (при повышении влажности и температуры воздуха происходит расширение и наоборот).

Для обустройства сплошной обрешетки предпочтительнее выбирать листы, а не доски. Преимущество такого выбора — идеально ровная поверхность, свободная от перепадов, неизбежных при использовании досок. У сплошного основания имеются и некоторые недостатки:

Затратность. Фанера и плитный материал (ОСБ) обходятся дороже досок, поэтому сооружение такого основания приведет к увеличению бюджета строительства.

Сплошная обрешетка из доскиИсточник krysha-expert.ru

• Появление конденсата. Плотная укладка затрудняет циркуляцию воздуха под кровлей. Если вентиляционный зазор не предусмотрен, в кровельном пироге неизбежно начнет задерживаться влага, что отрицательно скажется на его качестве и погубит утеплитель (если он предусмотрен).
• Необходимость. Сплошное основание является технологической необходимостью для гибкой черепицы. Для металлочерепицы логичнее устроить разреженную обрешетку, это будет практичнее и экономнее.

Разреженная обрешетка

Независимо от конструктивных особенностей крыши, оптимальным пиломатериалом для разреженной конструкции (для большинства кровельных покрытий) считается:

• Брусок сечением 5х5 или 6х6 см.
• Доска для обрешетки крыши толщиной 2-4 см.
• Качество. Необходимое условие — выбор древесины не ниже 2 сорта. Сучки и другие дефекты на низкосортном пиломатериале могут со временем стать причиной поломки части элементов под весом снега. Другое условие — приобретать следует хорошо просушенную древесину. Сырой пиломатериал непременно начнет деформироваться, а крепежные элементы (гвозди, саморезы) ослабнут и начнут выпадать.

Разреженная обрешеткаИсточник kabanchik.ua

Шаг обрешетки, смонтированной вразрядку, подбирается с учетом выбранного финишного покрытия; он варьируется в достаточно узких пределах. Такое основание пригодно при укладке керамической черепицы, волнистого шифера, металлочерепицы.

Определение угла наклона

Можно для такого расчета исходить из материала кровли,который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифераразмер угла ската должен быть более 22 градусов.Если угол будет меньше, то это сулит попаданием воды в зазоры;Для металлочерепицытакой параметр должен превышать 14 градусов,в ином случае листы материала могут быть сорваны веером;Для профнастилаугол может быть не меньше, чем 12 градусов;Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.

к. прикрепление материала проводят на мастику;Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов.Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Инструкция к калькулятору

Для того, чтобы произвести расчет, Вам необходимо заполнить «Исходные данные».

Тип 1

Общая длина стен (L) — подразумевается длина одной или сумма длин нескольких стен.

Замечание: во избежание путаницы внутреннюю и внешнюю обшивку стены желательно считать отдельно, так как длина досок с одной стороны стены не равна длине досок с другой. Например, если Вы хотите рассчитать всю внешнюю обшивку разом на все стены, то L=L1+L2+L3+L4+L5+L6. Поэтому Lвнеш > Lвнут.

Также обратите внимание, как на рисунке задаются длины. Высота стен (H) — при расчете сразу нескольких стен предполагается, что их высота одинакова

Высота стен (H) — при расчете сразу нескольких стен предполагается, что их высота одинакова.

Площадь проемов (S) — имеется в виду сумма всех проемов стен, участвующих в расчете. Например, если Вы собираетесь рассчитать одну стену длиной L1, то S=S1+S2 (на рисунке). В том случае, если вы хотите узнать количество досок с одной стороны по всем стенам, то S=S1+S2+S3+S4+S5.

Длина (А), ширина (В) и высота доски (F) — размеры доски, где обшивная площадь доски равна AxB.

Цена за 1 м3 или 1 м2 — в зависимости от того, в чем продается пиломатериал в кубах или квадратных метрах. Вы можете указать одну из цен или обе сразу (для сравнения).

Запас % — часто бывает так, что длина доски больше, чем длина стены. Поэтому для того, чтобы доски стали в размер со стеной, их пилят. Дальше судьба отпилов может развиваться по двум сценариям.

Первый сценарий предполагает, что стена будет без вертикальных швов и в связи с этим отпилы выбрасываются или применяются в другом месте. В этом случае в графе «Запас» ставится тот процент, на который, как Вы предполагаете, площадь досок будет превышать площадь стены (стен).

Рассмотрим несколько вариантов, какую цифру можно поставить:

• «0 %» — если длина доски совпадает с длиной стены при горизонтальной обшивке и, если длина доски равна высоте стены при вертикальной установке досок;
• «19 %» — при размерах стены HхL = 5х5м и размером доски AxB = 6000х200мм. Так как, если бы использовались отпилы, потребовалась бы 21 доска, а если нет, то 25 досок.
• «47 %» — при размерах стены HхL = 5х4м и того же размера доски. В том случае, когда доска прибивается горизонтально. Так как здесь бы потребовалось лишь 17 досок при использовании отпилов по сравнению с 25-ю.
• «67 %» — при той же высоте стены и длине L=3,5 м потребовалось бы 15 досок против 25.

Подводя итоги можно сказать, что разница между длиной доски и длиной стены с каждым метром дает +4 доски.

Второй сценарий для экономных людей. Здесь отпилы не выбрасываются, а используются в обшивке (см. рисунок). Поэтому в данной графе можно поставить 0.

Тип 2

Здесь в отличие от типа 1 можно рассчитать только одну стену. Для этого нужно задать все те же параметры, что были описаны выше.

Тип 3

Главное отличие данного расчета от предыдущих двух в том, что здесь задаются две длины (L1 и L2) и две высоты фронтона (H1 и H2).

Источник

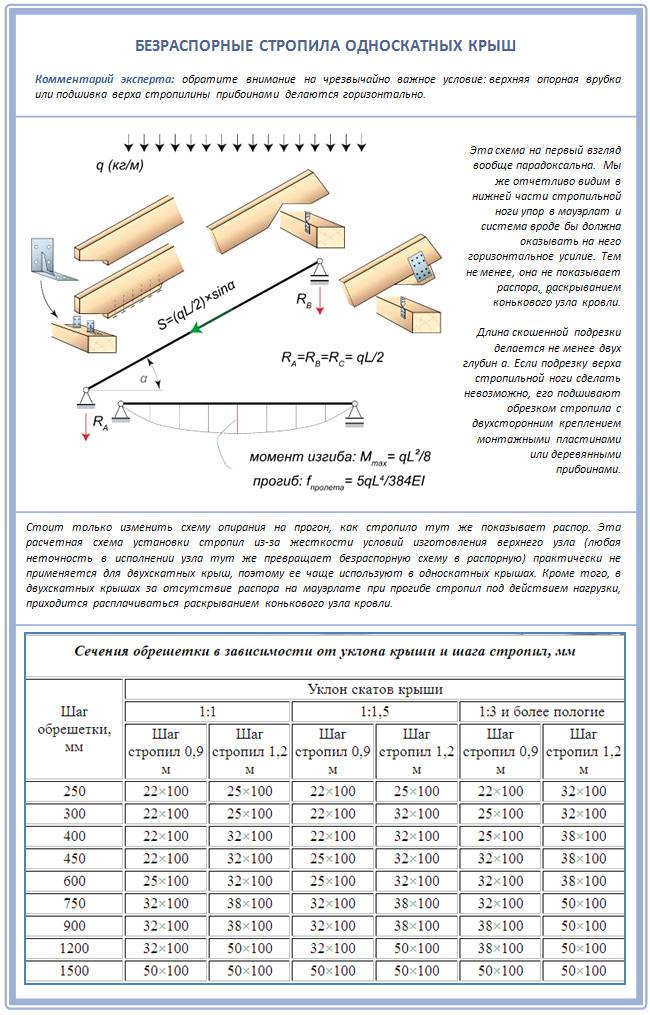

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!
При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы

Кроме того, надо учесть:

• Назначение постройки, в частности — чердачного помещения.
• Размеры крыши, длина и угол наклона ската.
• Материал кровли.
• Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

Монтаж и виды винилового сайдинга

Конструкция сайдинга позволяет утеплить стены дома: для этого на стену крепится обрешетка и в каркас вкладывается утеплитель. Поверх утеплителя кладётся супердиффузионная мембрана (плёнка для защиты от воды, ветра, пыли), поверх монтируется еще одна обрешетка, на которую и крепится сайдинг с помощью саморезов. Размеры сайдинга могут быть следующими:

• длина от 2,5 до 4,0 м;
• ширина – 200-300 мм;
• толщина – 1,0-1,2 мм.

Самыми популярными формами стенового винилового сайдинга считаются следующие:

• корабельная доска (под брус) – по профилю и фактуре напоминает поверхность корабельной палубы;
• блок-хаус (под бревно) чаще всего используется для отделки невысоких стен дома;
• natural-брус отличается повышенной стойкостью к механическому воздействию и не реагирует на утльтрафиолетовое излучение.

Источник

Какие виды пиломатериала бывают

Доска – это разновидность пиломатериала толщиной до 100 мм и шириной более двойной толщины. Доски изготавливаются из брусьев (бревен) путем радиального или тангенциальный распила.

В зависимости от назначения доски (бруски) бывают обрезные и строганые:

• Обрезная доска — это один из самых востребованных материалов в строительстве. Она производится по простой технологии и имеет некоторые (неровная поверхность, наличие трещин, не идеальная влажность). Такой пиломатериал чаще применяют для обрешетки крыш, устройства чернового и чистового пола, перегородок и иных работ.
• Строганая доска — это уже более качественный материал, обладающий идеальной геометрией, шлифованной поверхностью, оптимальной влажностью. Такие доски используются для внутренней и внешней отделки дома (иных построек), в мебельном производстве.

По ГОСТу обрезные доски делятся на отборные, 1, 2, 3 и 4 сорта:

• Отборные доски имеют лишь незначительные дефекты.
• 1 сорт — это качественная древесина с небольшим количеством недостатков (может быть до трех пластевых и ребровых сучков и до двух кромочных, допускаются трещины длиной до 15 см).
• 2 сорт — допускается до четырех пластевых и ребровых сучков и два-три кромочных. Сучки могут быть большего диаметра, чем в первом сорте. Возможны трещины длиной до 20 см.
• 3 сорт. В таком пиломатериале может быть до 4 больших сучков на метр. 3 сорт допускает грибок и плесень.
• 4 сорт имеет много дефектов. Доски более шероховатые и неприглядные на вид. Влажность такой древесины не нормируется.

Доски и бруски

Брус (брусок) — это пиломатериал прямоугольного или квадратного сечения (толщиной до 100 мм и шириной не более двойной толщины). Он так же как и доска имеет обширное применение — каркасы, стропила, перекрытия, лаги.

Рассмотрим основные размеры бруса под конкретные цели:

• Поперечное сечение бруса для крыши и лаг (длина 1200 — 6000 мм): 100 (мм) х 100 (мм); 100 (мм) х 150 (мм); 100 (мм) х 200 (мм); 150 (мм) х 100 (мм); 150 (мм) х 150 (мм); 150 (мм) х 200 (мм); 200 (мм) х 100 (мм); 200 (мм) х 150 (мм); 200 (мм) х 200 (мм).
• Поперечное сечение бруска (малый брус) (длина до 6000 мм): 40 (мм) х 40 (мм); 50 (мм) х 50 (мм); 40 (мм) х 80 (мм); 50 (мм) х 100 (мм).
• Поперечное сечение клееного бруса для сруба: 160 (мм) х 140 (мм); 140 (мм) х 200 (мм); 200 (мм) х 180 (мм); 200 (мм) х 200 (мм); 240 (мм) х 140 (мм); 240 (мм) х 200 (мм).
• Поперечное сечение профилированного бруса для сруба: 95 (мм) х 170 (мм); 135 (мм) х 170 (мм); 180 (мм) х 170 (мм); 205 (мм) х 220 (мм); 205 (мм) х 275 (мм); 275 (мм) х 275 (мм).

Пример расчета кровельного профнастила для крыши

В качестве примера расчет кровельного профнастила можно рассмотреть обычную двухскатную крышу со слуховым окном на одной стороне. Для начала нужно измерить все исходные данные:

• Длина конька – 6,6 м;
• Длина каждого из скатов – 3,2 м;
• Карнизный свес – 0,1 м;
• Размер А (длина от бокового края ската до слухового окна) – 2,5 м;
• Размер В (длина от нижнего края ската до слухового окна) – 1 м;
• Размер С (длина нижнего края слухового окна) – 1,1 м;
• Размер D (длина от точки пересечения скатов слухового окна до карниза крыши) – 1 м;
• Размер E (длина карниза слухового окна) – 2 м;
• Размер F (длина нижних катов слухового окна) – 1,5 м.

Данная крыша состоит из 4 элементов, площадь материала для каждого из которых нужно рассчитать. Первым элементом является скат крыши, где находится слуховое окно, вторым элементом – противоположный скат крыши, третьим – один скат слухового окна, четвертым – второй скат слухового окна. Нахлест был выбран размером 0,5 м. Норма расхода профнастила на 1 м2 кровли имеет следующие показатели:

• Элемент №1: общая площадь 21,12 м2 (полезн. пл. 21,78 м2, полн. пл. 23,36 м2, отходы 3,03%);
• Элемент №2: общая площадь 20,46 м2 (полезн. пл. 21,78 м2, полн. пл. 23,36 м2, отходы 6,06%);
• Элемент №3: общая площадь 1,5 м2 (полезн. пл. 2,75 м2, полн. пл. 2,95 м2, отходы 45,45%);
• Элемент №4: общая площадь 1,5 м2 (полезн. пл. 2,75 м2, полн. пл. 2,95 м2, отходы 45,45%).

Полученные данные получились следующими:

• Листы длиной 0,9 м – 2 шт;
• Листы длиной 1,6 м – 2 шт;
• Листы длиной 3,3 м – 12 шт.

Общая площадь погонных метров для рассматриваемой крыши составила 44,60 м2. Чтобы не считать вручную, вы можете воспользоваться нашим калькулятором кровли из профнастила, который представлен выше.

Необходимые пояснения к расчетам

• Высота и ширина определяют площадь сечения и механическую прочность балки.
• Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
• Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
  • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
  • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
  • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
• Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
• Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
• Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.
