Какая бывает арматура
Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.
Арматура бывает гладкая и ребристая
Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:
- Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
- Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
- Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
Пластиковая арматура — новинка рынка
- Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
- Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
- Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.
В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.
состав бетона
Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.
Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.
Читать также: Газовый инфракрасный обогреватель принцип работы
Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия
Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного. 1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.
С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.
Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.
Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.
Ленточный фундамент занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работа бетона и металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Схема каркаса
Схема армирования фундамента – это правила, по которым собирается каркас. Для каждой конструкции выбирается своя схема, поэтому и расчет армирования проводится для каждого варианта по отдельности. На основе схемы рассчитываются:
- количество арматуры;
- ее вес;
- параметры сетки;
- способы соединения стержней;
- направленность конструкции (горизонтально или вертикально);
- сечение арматуры.
Чтобы провести все эти расчетные действия, необходимо понять, из каких элементов собирается каркас. Фундаментная сетка состоит из продольных и поперечных прутков, уложенных с определенным шагом. Соединяются они между собой сваркой, вязальной проволокой или муфтами.
В ленточных фундаментах схема – это несколько рядов продольных прутков, установленных друг над другом и связанных между собой поперечными элементами. В плитных конструкциях может быть уложен один ряд сетки или несколько.
В столбчатых фундаментах устанавливаются вертикальные прутки, соединенные между собой горизонтальными поперечными элементами. Сечение каркаса может быть треугольным, квадратным или круглым. Арматура в сваях буроналивных устанавливается вертикально по окружности.
Основные узлы армирования
Вами самостоятельно может быть осуществлено армирование лестницы. Узлы, которые будут описаны ниже, необходимо обустроить с учетом правил. Например, монолитные площадки необходимо армировать не только снизу, но и сверху, тогда как верхняя арматура частично продолжается в лестнице. Верхний арматурный каркас должен быть подобран аналогично нижнему армированию.
Площадки двух маршевых лестниц будут претерпевать большие усилия, поэтому их следует закрепить в стене. Для этого используется один из узлов – железобетонный венец, который углубляется в стену, его размер должен составить 20х20 см. Для фиксации монолитной площадки понадобятся стены из бетонных блоков, бетона или кирпича. В последнем случае в материале делают свободные углубления, тогда как при возведении стен из монолитного бетона в опалубку закладываются деревянные трапеции или пенопластовые изделия, которые тоже представляют узлы армирования. Для увеличения конструктивной жесткости лестницы монолитные площадки должны фиксироваться в арматурном каркасе нижней, а также верхней арматурой.
Как работает арматура в ленточном фундаменте
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции:
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).
Калькуляторы расчета лестниц и программы для проектирования
Сегодня большим подспорьем при различных расчетах, в том числе и когда нужно спроектировать лестницу, являются различные программы. При помощи онлайн калькулятора рассчитывают базовые параметры в несколько кликов.
Urfin3dУчастник FORUMHOUSE
Когда строил дом, мне помог калькулятор на zhitov.ru. Там и прямую и Г и П-образную с поворотом можно посчитать. Лестница получилась удобная.
И подобных ресурсов на просторах интернета более, чем достаточно, это и CaleStroy.ru, и KALK.PRO, и лестница-на-металле.рф, и другие калькуляторы со схожим функционалом. Но этот инструмент поможет именно посчитать, а не спроектировать.
Вит1959Модератор FORUMHOUSE
Для того чтобы ваша лестница была максимально удобной необходимо иметь как можно больше данных об окружающем пространстве.
- Какая высота от чистового пола первого этажа, до чистового пола второго этажа.
- Какая длина лестничного проема.
- Какая ширина лестничного проема.
- Когда форма проема Г-образная – соответствующие размеры и эскиз.
- Какая высота от чистого пола первого этажа до потолка.
- Какой толщины перекрытие.
- Если по прилегающим стенам, есть окна или двери, то, соответственно – эскиз и размеры оконных и дверных проемов.
- Направление движения по лестнице.
- Предполагаемая ширина марша (хотя очень часто ширина марша получается при расчете проекции ступеней).
- Из какого материала планируется лестница (существует ряд моментов, когда материал определяет конкретную конструкцию лестницы).
- Эскизы с размерами первого и второго этажей в плане.
Вот тот минимальный набор информации, который является определяющим в плане удобства лестницы. А теперь вопрос. Есть ли все эти пункты в онлайн алькуляторах проектирования лестниц? Естественно нет. Они им и не нужны. Все это должно быть в вашей голове, и все это вы должны иметь в виду, при рассмотрении параметров лестниц, которые определены как удобные.
Графических построителей с программным обеспечением различного уровня сложности в свободном доступе и ограниченно свободном доступе тоже масса. Чтобы озадачившись, как спроектировать лестницу, не «искать иголку в стоге сена», можно воспользоваться советом одного из наших пользователей.
stupeni39Участник FORUMHOUSE
Я сам проектирую и строю монолитные лестницы и не только лестницы, и не только монолитные. Хотя есть навыки проектирования и в AutoCADe, и SolidWorks, и Компасе, и даже делаю визуализации в Cinema4D – нет ничего проще, удобней и наглядней, чем SketchUpPro в связке с LayOut, плюс плагины, плюс V-Ray или хотя бы простенький TwilightRender. Для расчета именно геометрии лестниц – я никогда не пользуюсь плагинами-калькуляторами. Именно потому, что они считают по шаблону и не учитывают всех нюансов выполняемой задачи. Все рисую вручную. Так надежней, кто бы что ни говорил. Пример – лестница в деревянном доме. На металлическом каркасе, с деревянной обшивкой. Визуализация для заказчика в SketchUpPro2018 плюс TwilightRender с простейшими настройками на «скорую руку».
Расчет прямой лестницы с косоурами
Главный результат работы данного калькулятора:
- Чертёж косоура
- Чертёж ступени
По этим чертежам изготавливаются детали, из которых собирается конструкция.

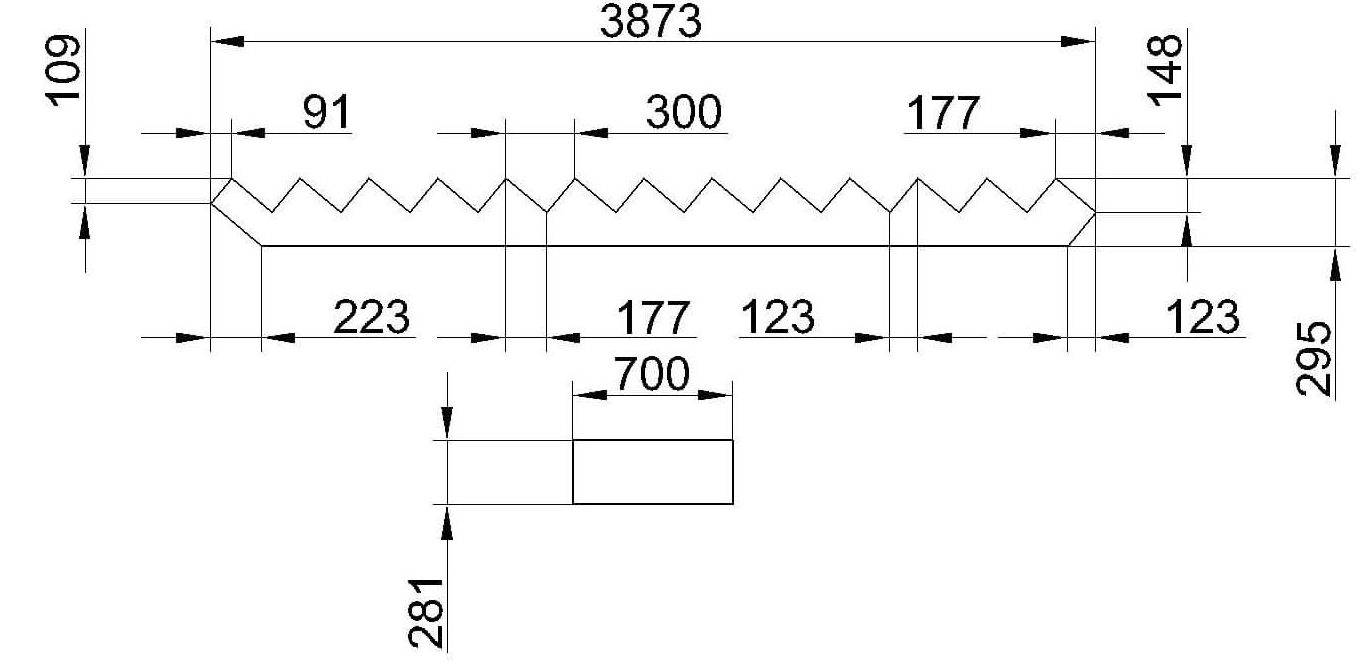

Рис. 6 Чертежи косоура и ступени
Все остальные чертежи показывают конечный вид конструкции: после состыковки косоуров и ступеней друг с другом.
Особенностью данного калькулятора является реализация двух функций:
- Оценка удобства лестницы;
- Корректировка конструкции лестницы.
Оценка удобства лестницы осуществляется по трём критериям:
- Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
- Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
- Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.
По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Онлайн расчет прямой лестницы на косоурах позволяет оценить, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.
Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:
- Уменьшить/увеличить количество ступеней;
- Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
- Уменьшить/увеличить длину проёма.
После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.
Глубина размещения
Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.
При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.
Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:
- Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
- Песчаная подушка.
- Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
- Слой гидроизоляции в два слоя, поперек и вдоль.
Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.
Особенности вязки арматуры
На фото – вязка арматуры крючком. Осуществляя армирование монолитных лестниц, следует внимательно следить за соблюдением расстояния между элементами и опалубкой – 3 см. Для облегчения соблюдения этого требования используют специальные пластиковые фиксаторы, характеризующиеся высоким уровнем прочности. Визуально они напоминают стул.
Вспомогательные элементы подкладывают под стержни в точках соединения (сваркой, проволокой). Соблюдение рекомендаций исключает вероятность перекосов и неровностей сетки.
Очень важно при осуществлении соединения силовой арматуры, для которой используются отдельные куски, предусмотреть нахлёст стержней. После завершения монтажа базового каркаса можно приступать к креплению сетки, обеспечивающей жёсткость ступеней возводимой конструкции
Относительно каркаса, предназначенного для двухмаршевой лестницы, также сложных конструкций необходимо обеспечить прочное крепление их площадок. Армирование монолитных лестниц осуществляется с соблюдением общепринятых правил.
Фото – опалубка лестницы.
Создание любой конструкции из бетона предусматривает несколько обязательных этапов:
- монтаж опалубки;
- сборка арматурного каркаса;
- заливка бетона.
Инструкция строительства монолитной лестницы предусматривает соблюдение общепринятых правил. Стоит отметить, что процесс осуществления работ усложняется специфическими особенностями конструкции, ее размерами, наклоном и формами.
Наиболее сложным этапом считается создание опалубки. Армирование лестничных маршей скорее требует внимания, соблюдение рекомендаций существенно облегчит работу.
Особенности построения лестничных маршей
Фото – проектирование лестниц
Армирование лестничного марша требует определённых знаний, и следует уделить внимание изучению сил, оказывающих влияние на прочность. К примеру, рассмотрим ступени одномаршевой лестницы
Сила тяжести, возникающая под воздействием массы сооружения, веса людей, предметов, перемещаемых с одного этажа на другой, оказывает влияние на сооружение.
В результате регулярного воздействия силы тяжести:
- в нижней части бетон растягивается;
- в верхней – сжимается.

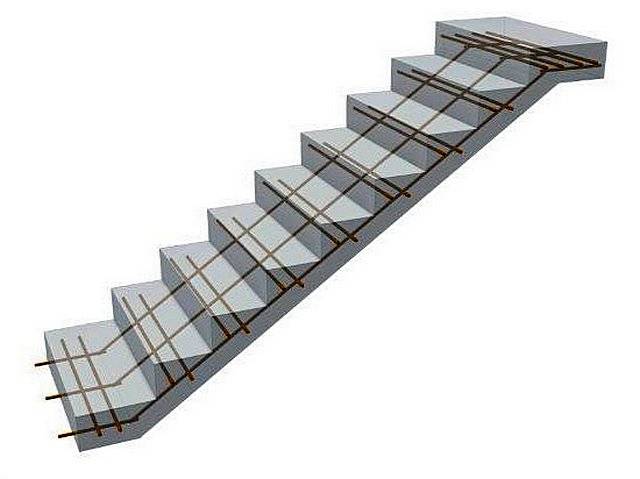

Для одномаршевых лестниц оптимальным вариантом является арматурный каркас, расположенный в нижней части, этого вполне достаточно, доказано практическими испытаниями.
Одним из наиболее распространённых способов армирования, который с лёгкостью освоит человек, у которого отсутствуют профессиональные навыки, является укладка стальной сетки в верхней части (стандартный размер ячеек – 100 х 100 х 5).
Предназначение этой сетки заключается в защите поверхности от ударов и сколов, жёсткость сооружения остается неизменной. Для двухмаршевой лестницы необходимо создать каркас нижней и верхней части.
Особенности винтовых лестниц
Одномаршевая лестница: простое решение В качестве примера можно рассмотреть спиралевидную лестницу. Период её создания несколько растянется из-за специфических особенностей конструкции:
- создание криволинейной опалубки, для которой требуется значительное количество щитов и опор;
- сложный арматурный каркас для этого типа конструкции под силу создать профессионалу, самостоятельное осуществление работ может привести к неутешительным последствиям.
Если существует необходимость самостоятельного осуществления строительных работ, рекомендуется отдать предпочтение простым конструкциям, не требующим профессиональных навыков.
Расчет бетонной лестницы
Лестница является непростым строительным сооружением, которое должно быть максимально надежным, безопасным, комфортным и долговечным.
Многие предпочитают строить бетонные, так как они долговечны, надежны и безопасны.
Бетонная лестница отвечает всем этим требованиям. Главное – правильно произвести расчет и знать все этапы работы, тогда построить ее своими руками будет несложно. Лестницей из монолитного бетона можно оборудовать как коттедж, так и загородный дом. Ее преимуществами являются высокая прочность, которая обеспечивается комбинацией бетона и арматуры, и возможность усилить дом. Строительство лестницы своими руками начинается вместе со строительством этажа, то есть уже в ходе выполнения строительно-монтажных работ ее можно будет использовать для поднятия материалов на следующий этаж.
Они бывают двух видов: комбинированные и монолитные. Монолитные – обычная установка, которая может быть применена практически в любом месте. Если выбрать местом ее строительства дом, то ее можно установить в подвале, на улице или на крыльце. Комбинированные в основном представляют собой сложную металлоконструкцию, выступающую в качестве каркаса для крепления ступеней из бетона, если местом ее строительства также выбран дом.
Подготовительный этап строительства
Расчет прямой лестницы из бетона: X – длина; Y – высота; W – ширина; A – длина площадки; В – толщина площадки; Z – дополнительная толщина; F – выступ ступеней; G – толщина ступеней.
Как же правильно произвести строительство бетонной лестницы своими руками? Перед началом работ необходимо начертить схему конструкции, рассчитать пространство, проставить ее требуемые размеры и произвести некоторые расчеты. Не нужно забывать обо всех строительных нормах. При планировании и проведении расчетов следует обязательно учесть ширину и высоту лестницы, высоту и количество самих ступеней, а также удобство подъема для шага.
Для начала определяется такой важный момент, как угол подъема. При выборе этого параметра следует опираться на удобство, сложность самой постройки и оптимальные размеры марша. Величина угла подъема принимается за основу из интервала 25-45°. Выбор угла осуществляется по таким факторам, как:
- удобство передвижения (чем меньше будет угол, тем удобнее);
- предстоящие расходы на бетон (для строительства пологой лестницы, угол подъема которой 25°, потребуется в 2 раза больше смеси, чем для крутой, у которой угол подъема будет максимален).
