Калькулятор расчета листов ондулина для крыши

Что представляет собой ондулин

Прежде чем приступать к расчету, необходимо ознакомиться с основными свойствами материала. Это поможет в проведении всей дальнейшей работы.

Ондулин — это мягкий материал на основе целлюлозы, которая поддается процессу прессовки. Материал может легко гнуться и деформироваться при перепаде температур. При низкой температуре гибкость материала значительно падает. Материал может изготавливаться двух видов:

Монтаж кровли из ондулина.

1. Шиферный ондулин. Имеет размеры 2 м на 95 см.
2. Черепичный ондулин. Имеет размеры 35 на 60 см.

Популярность покрытия обусловлена следующим рядом факторов:

1. Низкая цена на изделие.
2. Покрытие изготавливается исключительно из экологически чистых материалов.
3. Монтаж осуществляется достаточно простым способом. И все работы можно выполнить самостоятельно.
4. Покрытие обладает довольно высокими технологическими свойствами.

Ондулин обладает таким рядом преимуществ:

1. Вещество, из которого изготавливается покрытие, практически не поглощает влагу, а значит является дополнительным слоем гидроизоляции для всей крыши.
2. Материал выдерживает широкий температурный диапазон. От -40 до +80°.
3. Покрытие выдерживает практически все природные нагрузки. Отлично справляется как со скоплением снега, так и порывами ветра.
4. Обеспечивает высокий уровень шумоизоляции.
5. Материал обладает высокой гибкостью, а значит пригоден как для простых, так и сложных типов кровли.

Весь этот перечень факторов заставляет сделать выбор именно в пользу данного типа покрытия.

Онлайн калькуляторы для расчёта ондулина на крышу

Первое, на что стоит обратить внимание: такие сервисы не подходят для точного расчёта всех затрат и количества материалов, они позволяют лишь примерно оценить стоимость кровли из ондулина. Поэтому не стоит думать, что результат вычислений будет совпадать с цифрами в смете

Вообще, кровельные работы – важный и ответственный этап строительства, требующий внимания и грамотного подбора материалов и, в первую очередь, стоит выбрать кровельное покрытие. Хорошим вариантом будет современный еврошифер – ондулин. Он лёгкий, дешёвый, обеспечивает хорошие показатели по влагостойкости и имеет низкую теплопроводность. Изготавливается такое покрытие из очищенного битума, целлюлозных волокон, стекловолокна, с добавлением смолы и минеральных наполнителей.

Ондулин получил широкую популярность благодаря своим достоинствамИсточник brigadi.by

Ондулин, как и любой другой материал, имеет свои особенности укладки, поэтому для примерного расчёта крыши из него не стоит пользоваться калькуляторами для других кровельных покрытий.

С помощью кровельного онлайн калькулятора кроме кровельного покрытия также можно произвести примерный подсчёт:

• Стропильной системы;
• Коньков, ендов и отливов;
• Водосточной системы;
• Снегозадержателей;
• Обрешётки.

На некоторых сайтах можно найти даже такую услугу, как определение стоимости доставки материалов.

Калькулятор для расчёта листов ондулина на крышу, несмотря на неоднозначность показаний – сервис довольно полезный. Он позволяет сравнить стоимость различных покрытий и оценить доступность той или иной технологии. Актуальны такие приложения ещё на этапе планирования и подбора строительных материалов.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!
Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Ондулин размеры листа

Размеры листа ондулина для крыши всегда одинаковые и имеют строго заданные значения (рабочий размер ондулина):

Длина 2000 мм

Рабочая ширина ондулина — 950 мм

Толщина листа – 3 мм.

Конечно, как и во всяком техническом деле, существуют допуски или погрешность, заявленная производителем, то есть, отклонение фактического размера от номинального.

Для ондулина эти допуски следующие:

• По длине – 2 метра допуск – больше на 10 мм или меньше на 3 мм
• По ширине – 95 см плюс минус полсантиметра.
• По толщине отклонение допускается в две десятых миллиметра, 0,2 мм.

Ондулин рабочий размер листа

Итак, размеры ондулина для кровли мы теперь знаем, теперь разберемся, какова полезная площадь листа и высота волны ондулина.

Размеры кровельного профнастила

Кровельный профнастил представляет собой металлический профилированный лист, изготовленный из высокопрочной стали методом штамповки и защищенный специальными веществами. Он бывает различных видов, которые существенно отличаются друг от друга. Это касается, в том числе и их размеров, бывающих совершенно разными, чтобы как можно полно удовлетворить потребности клиентов.

Благодаря техническим возможностям современных станков, на производствах могут быть изготовленными кровельные профнастилы длиной до 14 метров. Это позволяет клиенту приобрести такие материалы, которые будут по своим габаритам максимально подходить под величину самого здания.

ОБРАТИТЕ ВНИМАНИЕ!
Важно помнить, что каждый лист профнастила имеет два типа ширины. Один определяет полную объективную ширину, другой же характеризует полезную величину.

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга.

Длинные изделия позволяют существенно уменьшить количество стыков, что касается в первую очередь их горизонтального положения

Важно это из-за того, что это в свою очередь оказывает прямое влияние на герметичность самой кровли. Если длина одного ската меньше 14 метров, можно полностью избежать горизонтальных стыков

Размеры профиля

Использование длинных профильных изделий дает возможность также сократить расход материала, так как короткий профнастил нужно накладывать друг на друга внахлест.

Наиболее часто используют для кровли профнастил длиной в 6 метров. Связанно это с тем, что его достаточно просто доставить на место строительства, в то время как 14-метровые изделия нужно грузить в специальные транспортные средства

Самая маленькая длина, которой достигает лист профилированного металла, всего 0,5 метра.
Не менее важной является и ширина профнастила, стандартный размер которой всего 1250 миллиметров. Зачастую на станок попадают более широкие листы, но с учетом изгибов они теряют свою ширину

Чем более высокой является высота гофры, тем более узким будет сам материал. Именно поэтому профиль марки С8 имеет ширину 1200 миллиметров, а марки Н75 – 800 миллиметров.

Возможности конструктора

Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой

При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки

Московская область», СП 31-101-97 «Проектирование и строительство кровель».

На данный мы предоставляем расчет следующих кровельных конструкций:

• крыша односкатная;
• крыша двускатная (двухскатная, щипцовая);
• крыша четырехскатная (вальмовая);
• крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить (

только на КАЛК.ПРО

• Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
• Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
• Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
• Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
• Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
• Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
• Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
• Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
• Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
• Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
• Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.

Характеристики ондулина и способ его крепления

Существует немало способов обмануть практический расчет числа листов ондулина. Например, если прибивать материал по схеме, изображенной на фото.

В этом случае ондулин прибивается и одновременно распрямляется или осаживается по высоте. Расчет достаточно прост — таким способом нельзя пробить лист, при превышении необходимой силы удара материал не повредится, а просто распрямит волну. Простой расчет показывает, что при осадке каждой волны всего на 5 мм, общее увеличение ширины листа из десяти волн составит 50 мм. А при укладке 10 листов в ряду погрешность достигнет 0,5 м.

Таким способом крепить ондулин нельзя, и надеяться на подобные изменения геометрии не следует. Правильным будет крепление и равномерное выравнивание кровельного полотна на плоскости обрешетки.

Альтернативные кровельные покрытия

Альтернативой кровле из ондулина может быть кровля из оцинкованного железа, профнастила, оцинкованного железа, рубероида, черепицы и самого главного материала сегодняшнего дня — металлочерепицы.

Крыша, покрытая оцинкованным железом, смотрится аккуратно и способна в течение долгих лет защищать от влаги и осадков.

Снег на кровле из оцинковки не задерживается, поэтому для оцинкованной крыши можно использовать стропила потоньше и сэкономить  денег.

• Классический рубероид – звезда среди кровельных материалов. Легко перевозить, стоит недорого совсем, легко укладывается – он пользуется заслуженным спросом. Сейчас появился улучшенный рубероид более современных марок, он стал еще популярнее. Механически устойчив к воздействиям, прочный, имеет высокую эластичность – им не зря кроют крыши жилых домов, по крайней мере, многие дома советской постройки покрыты именно рубероидом.
• Профнастил (профлист) – качественный современный материал, запрессовываемый из рулонной стали. Очень прочный, легкий, легко монтируется, устойчив к воздействию окружающей среды и долговечен.
• Металлочерепица – король крыши. Металл с черепицей соединяет в себе достоинства обоих, устраняя их недостатки. Выглядит лучше чем просто металл, а свойства лучше, чем у черепицы. Обеспечивает простоту монтажа и долговечность, она весьма популярна среди строителей. Почему же есть место другим материалам, как ондулин? Вопрос заключается в цене.
• Черепица бывает из обожжённой глины (керамическая черепица), термопласткомпозита, раствора песка с цементом (цементно-песчаная) или извести с песком с термообработкой (силикатная черепица). Самая известная глиняная черепица производится из пластичных глин с низкой температурой плавления (иногда в нее добавляют такой материал, как шамот). Классическая черепица хрупкая и тяжелая. Крыша под нее должна иметь крутой наклон для ската воды. Современные модели можно укладывать и на пологие крыши (10°).
• Есть еще шифер, но его всерьез, конечно, уже не рассматривают. А в странах Европы он запрещен к применению из-за асбеста. Хотя у нас сараи еще могут им крыть. Тут уже важен еще производитель – сейчас его умудряются неровно делать.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Основные свойства ондулина

Прежде чем ондулин рассчитать, немного остановимся на том, что представляет собой этот кровельный материал.

Ондулин – это мягкое кровельное покрытие, в основе которого находится целлюлоза, подлежащая прессованию и пропитке битумом с последующим нанесением смол и минеральных красителей.

Популярность ондулина обусловлена:

• низкой ценой;
• легкостью монтажа;
• высокими техническими свойствами.

Ондулин обладает следующими преимуществами:

• 1. Надежность покрытия. Пропитанный битумом материал практически не поглощает воду, что обеспечивает кровле гидроизоляцию.
  2. Широта температурного диапазона. Ондулин может применяться в странах с различным климатом, так как выдерживает температуру от -40 до +80 градусов.
  3. Прочность. Материал устойчив к снеговым нагрузкам и ураганным ветрам.
  4. Шумоизоляция. Благодаря своему составу ондулин поглощает шум.
  5. Практичность. Данное покрытие гибкое, поэтому его можно использовать, как на простых, так и на сложных кровлях.

Укладка и закрепление ондулина на крыше.

Внешний вид ондулина

Чтобы рассчитать количество ондулина, необходимо знать его основные геометрические параметры. Площадь листа размером 0,95х2,0 м равна 1,9 кв.м.

Важное значение в расчете материала имеет показатель расчета площади крыши. Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции

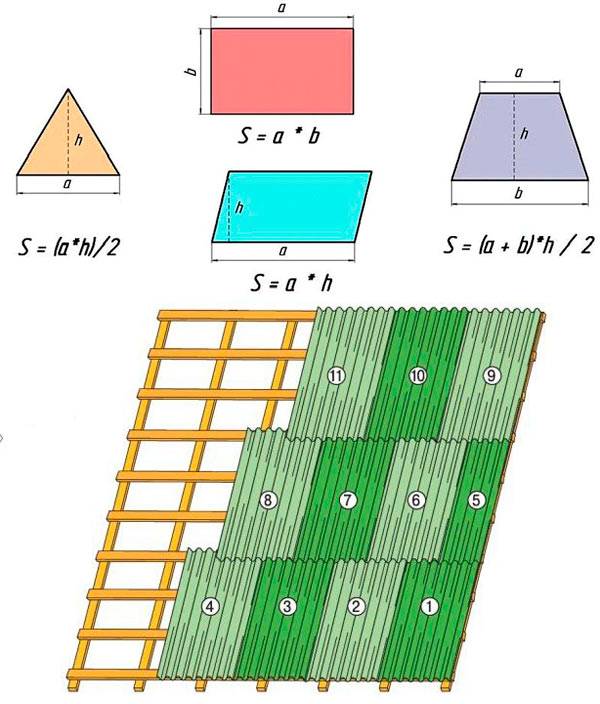

В этом случае пригодятся знания геометрии:

Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции. В этом случае пригодятся знания геометрии:

1. Поверхность крыши разбивается на геометрические объекты (трапеция, треугольник).
2. По математическим формулам рассчитывается площадь каждого элемента.
3. Далее необходимо учесть, что крыша имеет определенный наклон, то есть угол наклона каждого геометрического объекта относительно земли.
4. Все показатели суммируются. В результате вы получаете площадь крыши.

Вообще, если проекция крыши представлена прямоугольником, а угол наклона крыши равен 30 градусов, то площадь крыши определяется путем умножения косинуса угла наклона на площадь прямоугольника.

Имея значение площади крыши, вы с легкостью сможете сделать расчет количества листов ондулина. Для этого необходимо показатель площади кровли разделить на полезную площадь кровельного листа.

Заметьте, что полезная площадь ондулина зависит от наклона ската и может составлять 1,3; 1,5; 1,6 кв.м.

Вернемся к самой технике: ондулин – как рассчитать. При расчете материала на кровлю необходимо учесть следующие моменты:

1. Размер листа. Как мы сказали выше, длина листа равна 2м, ширина 0,95 м. Стандартный выпуск – десятиволновой лист;

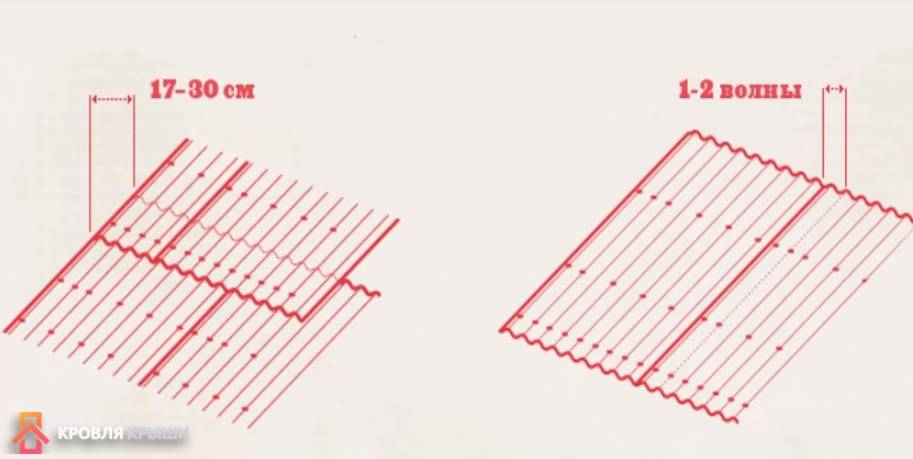

2. Размер напусков. При обустройстве кровли с разным углом наклона осуществляются напуски разных размеров. Как правило, они превышают 15см. Если уклон крыши 10 градусов, то размер напуска равен 30см (по сплошной обрешетке). При превышении угла наклона  выше 15 градусов делается напуск от 15 до 20см;
3. Размер боковых нахлестов. Опять же в зависимости от наклона ската при монтаже нахлест может составлять 1 или 2 волны (угол наклона 10 градусов – нахлест 2 волны, угол наклона выше 15 градусов – нахлест одна волна).

Таким образом, чистая длина будет составлять 1,85 см, а ширина 0,86 см. Значит полезная площадь снизится с 1,92 кв.м до 1,6 кв.м. Как результат, при покупке необходимо увеличивать количество листов.

Для проведения расчетов существует множество программ. В основном, их и используют в своей работе профессиональные строители.

Совет. Учитывая все размеры, следует проводить ондулин – расчет с запасом материала (10-15% на простой крыше, 15-20% в том случае, если на кровле имеется много переходов и углов).

После того как уложили гидроизоляцию, основные приготовления можно считать законченными. Теперь пора переходить к укладке ондулиновых листов и их закреплению.

ВНИМАНИЕ! Ондулин благодаря структуре целлюлозной основы имеет свойство «тянутся». Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего

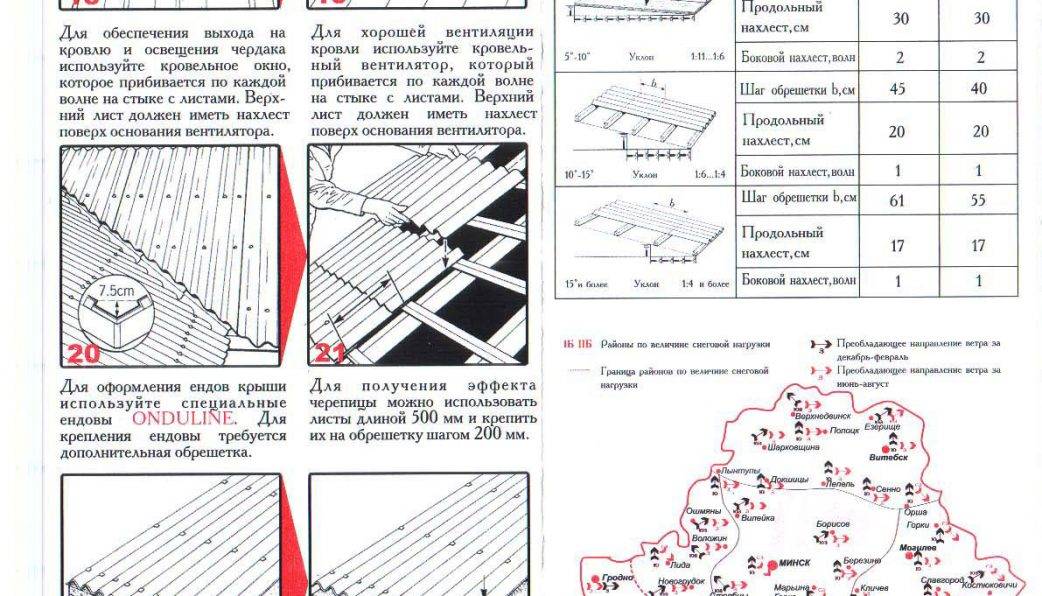

Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего.

Нахлест ондулина при укладке зависит от ската: если угол ската составляет менее 10 градусов – вертикальный нахлест листов делаем 30 см и более, а боковой нахлест – в 2 волны листа. Для скатов большей крутизны допускается уменьшение нахлеста до 20 см и одной волны соответственно.

ВНИМАНИЕ! Если для кровли используется обрешетка из металлического оцинкованного профиля, крепление ондулина производим саморезами по металлу с буром и шляпкой особой формы. Завершается монтаж кровли из ондулина креплением карнизных планок и коньков

Завершается монтаж кровли из ондулина креплением карнизных планок и коньков.

Вот по такой несложной технологии кроется крыша ондулином. В данном случае ондулин является подходящим материалом даже для малоопытных и начинающих мастеров. Даже если вы ранее никогда до этого не выполняли кровельных работ, не бойтесь и не отчаивайтесь – а старайтесь максимально точно следовать этой инструкции.

Принцип расчета для прямоугольного ската

Наиболее простой расчет профнастила у следующих видов крыш:

• односкатные в одном или двух уровнях;
• двухскатные крыши;
• ломаные или мансардные крыши (с фронтоном).

Расчет проходит по такому алгоритму:

Шаг 1. Замеры кровли

Измеряют ширину ската (W) по коньку или карнизу и длину ската (L) от карниза до конька. Для асимметричных и многоуровневых крыш размеры берут по каждому скату.

Шаг 2. Расчет количества горизонтальных рядов

Для этого нужно ширину ската (W) разделить на рабочую ширину профнастила и округлить в большую сторону. Если длина ската не превышает соответствующий размер листа, то это и будет искомое количество листов.

Пример: Измеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на рабочую ширину листа профнастила, которая для профиля С21 составляет 1 метр.

Шаг 3. Расчет количества листов в одном ряду

Если длина ската больше 5 — 6 метров, то вычисляют количество листов (K) и их длину. К длине ската (L) с учетом карнизного свеса добавляют размер нахлеста (или двух) и делят на равные части. Сумма «частей» равняется количеству листов расчетной длины.

В конце надо умножить кол-во рядов (N) на кол-во листов в ряде (K) для каждого ската и полученные результаты сложить.

Общие сведения по результатам расчетов

• Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
подъема.

Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Длина стропил

— Длина каждого стропила от конька до основания ската

Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
московского региона.

Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета

односкатной крыши

с необходимыми
параметрами.

После ввода всех начальный параметров, вы получаете комплексный отчет, в котором содержится готовая смета для изготовления конструкции с детальным расчетом пиломатериалов и кровли, комплект чертежей всех элементов крыши в различных проекциях и адаптивная 3D-модель. Также автоматически рассчитается площадь крыши и будет доступен показатель угла наклона ската, стропил.

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

• Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
• Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
• Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
• Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
• Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.
• Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
• Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
• Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
• Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м 2 .
• Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
• Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
• Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
• Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
• Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
• Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

• Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
• Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
• Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

• Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
• Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
• Расстояние между стропилами не должно быть менее 60 см и более 120 см.
• Все соединения рекомендуется фиксировать двумя разными способами.
• Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
• При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

• Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
• Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
• Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Изоляция и утепление

• Рекомендуется покупать рулонную теплоизоляцию, поскольку плитную сложно фиксировать (особенно в одиночку) и она больше осыпается.
• Рекомендуемая толщина теплоизоляции – 15 см, минимальная – 10 см.
• Паро- гидроизоляцию рекомендуется укладывать нахлест (10-20 см) с последующей проклейкой мест соединения.
• Гидроизоляцию лучше укладывать в два слоя.
• Допустимый прогиб гидроизоляции не более 15 мм.

Онлайн калькулятор расчета кровли от КАЛК.ПРО – это наиболее эффективный способ получения проектной документации для изготовления надежной стропильной системы крыши и остальных конструкций.

Источник
