Самый простой и быстрый способ расчета
Чтобы быстро прикинуть необходимую теплоотдачу батареи, можно воспользоваться самой простой формулой. Вычислить площадь помещения (длину в метрах умножить на ширину в метрах), а затем умножить полученный результат на 100.
Q = S × 100, где:
- Q – необходимая теплоотдача отопительного прибора.
- S – площадь отапливаемой комнаты.
- 100 – количество Вт на 1 м2 при стандартной высоте потолков 2,7 м. по ГОСТу.
Рассчитывать показатели по этой формуле очень просто. Чтобы установить необходимые значения, потребуется рулетка, лист бумаги, ручка
При этом, важно помнить, что такой способ расчета подходит только для неразборных радиаторов. Кроме того, полученные результаты будут приблизительными – многие важные показатели остаются неучтенными
Задачи, решаемые с помощью калькулятора
Узнав нужное количество секций для отопления каждой комнаты, нетрудно посчитать общее число радиаторов для всей квартиры и подобрать их в торговой сети. Аналогично, по выполненному на калькуляторе расчету, составляют список отопительного оборудования для индивидуального коттеджа.
Пользуясь калькулятором расчета, надо понимать, что полученный результат является приблизительным. На итоговое значение оказывают влияние и другие параметры работы оборудования. Рекомендуется увеличивать на 10–20% расчетное число требуемых секций. Для регулировки температурного режима в помещении на радиатор устанавливают специальный вентиль, позволяющий менять расход теплоносителя.
Реальная теплоотдача секции радиатора
Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.
Чугунный радиатор Viadrus (Чехия)
Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.
Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:
К — коэффициент теплопередачи;
F — площадь поверхности нагрева;
∆ t — температурный напор °С (0,5 х ( t вх. + tвых. ) — tвн .);
tвх – температура входящей в радиатор воды,
tвых – температура воды на выходе из радиатора;
tвн .- средняя температура воздуха в помещении.
При температуре входящего теплоносителя 90 гр. выходящего 70 гр. а температуры в комнате 20 гр.
∆ t = 0,5 х (90 + 70) – 20 = 60
Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:
Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр. а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.
Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:
Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.
Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.
Как сэкономить на отоплении?
Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте
Радиатор 1К60П-500 (Минск)
Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.
Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.
«Традиционный» чугунный радиатор МС-140М2
Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.
Расчёт секций радиатора согласно ГОСТ.
Нагревательный прибор напрямую зависит от теплопотерь помещения, и потом, удивительно, как можно гарантировать тепло на квадратных метрах? Одно дело потолок в жилище два с половиной метра, другое при высоте, скажем три с половиной, и уж совсем другое при пяти метрах. А если выше?
Как не крути, а обогреваемую площадь надо считать в кубических метрах, а не в квадратных.
Помимо этого, для ощущения комфорта, в разных жилых помещениях необходима различная температура (хоть и не в большом разбеге градусов, но всё же), помимо этого надо, как минимум знать (хотя бы приблизительно) температуру теплоносителя. Так — нет? Или я не прав?
Я как-то ранее уже слышал, что одной секции радиатора хватает для обогрева двух квадратных метров площади, но не проявлял особого интереса, обычно осуществляем все монтажные работы согласно проекта. Теперь же, когда непосредственно коснулось, решил полопатить интернет, думаю: не может же информация быть взята «от балды».
Нашёл.., на форуме сантехников. Один из модераторов ссылался на межгосударственный стандарт: ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия.» (принят в Российской Федерации с 1 января 2007 года).
НО!!! Принят он согласно наличию следующих условий (условия Карл, вот где «собака зарыта»!), а именно:
— атмосферное давление Р=760 мм.рт.ст;
— средняя температура теплоносителя, дельта Т=70 градусов цельсия;
— теплоноситель движется по радиатору сверху вниз;
— высота потолка помещения равна 2,5 метра.
Тогда, отдаваемой отопительным прибором энергии в 100 Вт мощности, достаточно для поддержания, комфортной температуры, а именно 20 градусов цельсия, на 1 кв.м.
Это то, что регламентируется ГОСТ.
Я полез далее..
В техническом паспорте (рекламируемом продавцом) радиатора есть примечания:
— система отопления двухтрубная;
— одна секция обеспечивает заявленные 204 Вт мощности при условии подачи на прибор теплоносителя t = 90 градусов, а выходящим из него с t = 70 градусов цельсия (насколько я понял, это и есть та самая пресловутая дельта Т, о которой упоминается в ГОСТ, ну или близко к этому);
— монтаж прибора должен быть осуществлён с соблюдением следующих размеров: низ радиатора над уровнем пола равен 10 см.; верх равен 12 см. ниже подоконника; расстояние сзади до стенки не ближе 2,5 см.
Я вам так скажу — это далеко не всё. Эти несколько моментов я нашёл — «на поверхности», но уже исходя из них становится понятным, что сомнения Васи не беспочвенны.
Итак, поехали далее, теперь нас ждут небольшие расчёты, ведь на примере гораздо проще объяснить суть вопроса. Не пугайтесь, формулы будут понятны даже ученику средней школы.
Советы
Точность расчетов позволит собрать максимально комфортную систему для вашего жилья. При правильном подходе можно сделать любую комнату достаточно теплой. Грамотный подход влечет за собой и финансовые преимущества. Вы точно сэкономите, не переплачивая за лишнее оборудование. Еще больше можно сэкономить при условии грамотного монтажа оборудования.
Особой сложностью отличается однотрубная система отопления. Здесь в каждый последующий отопительный прибор носитель поступает все более холодный. Для расчета мощности однотрубной системы для каждого радиатора в отдельности нужно пересчитывать температуру.
Чтобы последняя в ветке батарея не получилась огромной, на практике проблема решается установкой температуры через байпас. Это поможет отрегулировать теплоотдачу, что в итоге компенсирует температуру теплоносителя.
Если стоит задача приблизительно подсчитать количество секций радиаторов, то сделать это несложно и быстро. Куда больше внимания и времени уйдет на корректировку, связанную с особенностями помещения, выбором способа подключения и расположения устройств.
Например, специалисты при подсчетах вносят корректировки в зависимости от средних температурных показателей.
Стандартные коэффициенты выглядят следующим образом:
- -10 градусов – 0,7;
- -15 градусов – 0,9;
- -20 градусов – 1,1;
- -25 градусов – 1,3;
- -30 градусов – 1,5.
На мощность теплового излучения будет влиять и режим отопительной системы. При выборе радиатора по паспортным показателям стоит понимать, что производители обычно указывают максимальную мощность. Высокотемпературный режим системы отопления предполагает, что в ней курсирует носитель, нагретый до 90 градусов. При таком режиме в помещении с точно высчитанным количеством радиаторов будет около 20 градусов тепла.

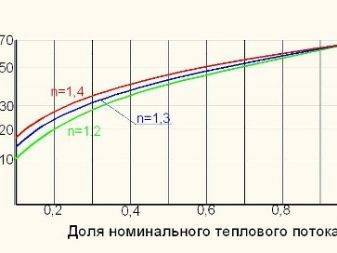

Однако в таком режиме системы отопления работают редко. Режимы современных систем обычно средние или низкие. Для внесения корректировки нужно определить температурный напор системы. Здесь учитывается разница между температурой в помещении и отопительных приборов.
Сколько чугунных радиаторов отопления нужно при высокотемпературном и низкотемпературном режимах, высчитаем на примере: размер стандартной секции – 50 см, помещение – 16 кв. м.
Одна секция из чугуна, работающая в высокотемпературном режиме (90/70/20), обогреет 1,5 м2. Для обеспечения тепла потребуется 16/1,5 – 10,6 секций, то есть 11 штук. В системе с низкотемпературным режимом (55/45/20) понадобится вдвое больше секций – 22.
Расчет будет выглядеть следующим образом:
(55+45) /2-20=30 градусов;
(90+70) /2-20=60 градусов.
Батарея из 22 секций получается очень большой, поэтому чугунный вариант точно не подойдет. Это одна из причин, почему чугунные радиаторы не рекомендуют использовать в низкотемпературных системах.
О том, как произвести расчет радиаторов отопления, смотрите далее.
Площадь отопления секции чугунного радиатора отопления?
07 май 2013, 11:57
Игорь_01 писал(а): Рассчитывайте правильно, можно со соседями посоветоваться, посмотреть как у них и спросить хорошо ли, тепло ли тебе девица, тепло ли тебе красная?!
Советоваться с соседями — дело занимательное, но с точки зрения достоверности — сомнительное. Кому-то +18 — нормально, а другому и в +24 — хо-о-олодно! Температура воздуха в жилых помещениях регламентирована санитарными нормами. Документ называется СанПиН 2.1.2.2465-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях”. Действует в последней редакции с 27.03.2011г.
Powered by phpBB phpBB Group.
phpBB Mobile / SEO by Artodia.
Что определяет мощность чугунных радиаторов?
Чугунные секционные радиаторы – это проверенный не одним десятком лет способ отопления зданий. Они очень надёжны и долговечны, тем не менее, следует помнить некоторые вещи. Так, у них несколько маловата поверхность отдачи тепла; около трети тепла передаётся методом конвекции. О преимуществах и особенностях чугунных радиаторов сначало рекомендуем посмотреть в этом видео
Площадь секции чугунного радиатора МС-140 составляет (в плане площади нагрева) всего 0,23 м2, вес 7.5 кг и вмещает в себя 4 литра воды. Это довольно мало, поэтому в каждой комнате должно быть как минимум по 8-10 секций. Площадь секции чугунного радиатора при выборе всегда нужно брать в учёт, чтобы не ушибиться. Кстати, в чугунных батареях также несколько замедлена подача тепла. Мощность секции чугунного радиатора составляет обычно около 100-200 Вт.
Рабочее давление чугунного радиатора – это максимальное давление воды, которое он может выдержать. Обычно эта величина колеблется в районе 16 атм. А теплоотдача показывает, сколько тепла отдаёт одна секция радиатора.
Нередко производители радиаторов завышают теплоотдачу. Например, можно увидеть, что чугунные радиаторы теплоотдача при дельта t 70 °C — 160/200 Вт, но значение этого не совсем понятно. Обозначение «дельта t» — это на самом деле разность между средними температурами воздуха в помещении и в системе отопления, то есть, при дельта t 70 °C, рабочий график системы отопления должен будет составлять: подача 100 °C, обратка 80 °C. Уже понятно, что эти цифры реальности не соответствуют. Поэтому корректно будет считать теплоотдачу радиатора при дельта t 50 °C. Сейчас широко используются чугунные радиаторы теплоотдача которых (а если конкретнее, мощность секции чугунного радиатора) колеблется в районе 100-150 Вт.
Определить нужную тепловую мощность нам поможет несложный расчет. Следует площадь вашего помещения в мдельта умножить на 100 Вт. То есть, для комнаты площадью в 20 мдельта понадобится радиатор мощностью в 2000 Вт. Обязательно учтите, что, если в комнате есть стеклопакеты, следует из результата вычесть 200 Вт, а если в помещении несколько окон, слишком большие окна или же оно угловое – прибавьте 20-25%. Если вы не учтёте эти моменты, радиатор будет работать неэффективно, а результат этому — нездоровый микроклимат в вашем доме. Не следует также выбирать радиатор по ширине окна, под которым он будет находиться, а не по его мощности.
Если мощность чугунных радиаторов в вашем доме выше, чем тепловые потери помещения, приборы будут работать на перегрев. Последствия могут быть не очень приятными.
- Прежде всего, при борьбе с возникающей из-за перегрева духотой придётся открывать окна, балконы и др. создавая сквозняки, которые создают дискомфорт и болезни для всей семьи, а особенно для детей.
- Во-вторых, из-за сильно прогретой поверхности радиатора сгорает кислород, резко снижается влажность воздуха и даже появляется запах сгоревшей пыли. Особые страдания это приносит аллергикам, так как пересушенные воздух и сгоревшая пыль раздражают слизистые оболочки и вызывают аллергическую реакцию. Да и на здоровых людей это тоже влияет.
- Наконец, неправильно выбранная мощность чугунных радиаторов является следствием неравномерного распределения тепла, постоянные перепады температуры. Для регулировки температуры и её поддержания используются радиаторные термостатические вентили. На чугунные радиаторы их, тем не менее, устанавливать бесполезно.
Если же тепловая мощность ваших радиаторов меньше теплопотерь помещения, эта проблема решается созданием дополнительного электрического отопления или даже полной заменой приборов отопления. А это будет стоить вам времени и денег.
Поэтому очень важно с учётом вышеуказанных факторов выбрать самый подходящий для вашего помещения радиатор
Сравнение радиаторов разных типов
Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:
- алюминиевые;
- биметаллические;
- чугунные.
Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:
- тепловая мощность;
- допустимое рабочее давление;
- давление опрессовки (испытания);
- вместительность;
- масса.
Примечание
Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру
Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.
Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.
Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.
