Какие трубы выбрать
Поскольку сегодня легко можно найти трубы практически любого типа, попытаемся дать характеристики наиболее часто встречающимся и применяемым на практике.
Стальные трубы
Дешевые, прочные, но недостаточно долговечные, причина чему — низкая коррозийная стойкость. Декларируется, что срок их службы 25 лет, но на практике уже через 5-6 лет начинают забиваться ржавчиной, в слабых местах появляются дефекты. Ни в современном водоснабжении, ни в отоплении практически не применяются.
Стальные оцинкованные
Немного дороже стальных, прочные, срок службы до 30 лет (при умелом монтаже). Предпочтительнее монтаж резьбовыми соединениями, поскольку при сварке нарушается коррозионная стойкость. Срок службы уменьшается и при использовании фитингов из других металлов. Используются, в основном, в системах отопления.
Медные трубы
Дорогие, прочные, очень надежные, обладают антибактериальными свойствами. Их чаще соединяют пайкой. Монтаж неотожженных труб затруднен. Отожженные можно соединять с помощью обжимных фитингов, но прочность в этом случае уменьшается.
Медные трубы – отличный, но дорогостоящий выбор при монтаже систем водоснабжения
Поливинилхлоридные трубы (ПВХ)
Прочные и морозостойкие. Применяются, преимущественно, как напорные трубы для водоснабжения водотехнических сооружений (бассейны, аквапарки), в энергетике, химической промышленности и т.д. Монтируют их с помощью специального клея. Из-за наличия в составе этого материала хлорида, применять их в домашних системах водоснабжения не рекомендуется.
Полиэтиленовые низкого давления (ПНД)
Дешевые гибкие трубы для водоснабжения из полиэтилена. Не ржавеют, легко монтируются, но есть у них и минусы:
- нельзя нагревать выше 70С;
- при отрицательных температурах становятся хрупкими;
- фитинги для них довольно дороги.
Полиэтиленовые трубы – демократичный способ организации водоснабжения
Полипропиленовые трубы (ПП)
Довольно дорогие, долговечные, но не очень прочные трубы для питьевого водоснабжения. Специальные многослойные полипропиленовые трубы выдерживают температуру до 120С, однако фитинги для них (тоже из полипропилена) выдерживают обычно максимум 75-90С. Они не боятся замерзания, хорошо смотрятся при монтаже.
Стоимость в соотношении «труба-фитинги-монтаж» считается самой демократичной. Но и у этих труб есть минусы:
- они практически не гнутся;
- при монтаже нужен специальный паяльник, соединения неразборные;
- нельзя монтировать при температурах ниже +5С;
- переходные фитинги «металл-пластик» дороже обычных в десятки раз.
Полипропиленовые трубы и фитинги
Металлопластиковые (МП)
Не самые дорогие, надежные, но не очень прочные трубы. Держат температуру до 90С, не боятся замерзания, хорошо гнутся, хорошо выглядят, для монтажа нужен минимум инструментов. Считается, что это едва ли не лучший вариант для самостоятельной модернизации системы водоснабжения.
Основные недостатки:
- боятся внешних ударов, могут сломаться при неаккуратном сгибании;
- фитинги порой раскручиваются от температурных перепадов воды.
Металлопластиковая труба
Надеемся, что статья реально поможет вам выбрать наиболее приемлемый вариант для модернизации системы водоснабжения в квартире или доме.
Утрата напора
Формулы
Инструкция по расчету утраты напора на участке известной длины достаточно несложна, но подразумевает знание изрядного количества переменных. К счастью, при жажде их возможно отыскать в справочниках.
Формула имеет форму H = iL(1+K).
В ней:
H – искомое значение утраты напора в метрах.
- i – гидравлический уклон трубопровода.
- L – его протяженность в метрах.
- K – коэффициент, зависящий от назначения сети.
Кое-какие элементы формулы очевидно требуют комментариев.
Несложнее всего с коэффициентом К. Его значения заложены в уже упоминавшийся нами СНиП за номером 2.04.01-85:
| Назначение водопровода | Значение коэффициента |
| Хозяйственно-питьевой | 0,3 |
| Производственный, хозяйственно-противопожарный | 0,2 |
| Производственно-противопожарный | 0,15 |
| Противопожарный | 0,1 |
А вот с понятием гидравлического уклона намного сложнее. Он отражает то сопротивление, которое труба оказывает перемещению воды.
Гидравлический уклон зависит от трех параметров:
- Скорости потока. Чем она выше, тем больше гидравлическое сопротивление трубопровода.
- Диаметра трубы. Тут зависимость обратная: уменьшение сечения ведет к росту гидравлического сопротивления.
- Шероховатости стенок. Она, со своей стороны, зависит от материала трубы (сталь владеет менее ровной поверхностью если сравнивать с полипропиленом либо ПНД) и, в некоторых случаях, от возраста трубы (известковые отложения и ржавчина увеличивают шероховатость).
К счастью, проблему определения гидравлического уклона всецело решает таблица гидравлического расчета водопроводных труб (таблица Шевелева). В ней приводятся значения для различных материалов, скоростей и диаметров потока; помимо этого, таблица содержит коэффициенты поправок для ветхих труб.
Размер таблиц Шевелева делает неосуществимой их публикацию полностью; но для ознакомления мы приведем маленькую выдержку из них.
Вот справочные данные для пластиковой трубы диаметром 16 мм.
| Расход в литрах в секунду | Скорость в метрах в секунду | 1000i (гидравлический уклон для протяженности в 1000 метров) |
| 0,08 | 0,71 | 84 |
| 0,09 | 0,8 | 103,5 |
| 0,1 | 0,88 | 124,7 |
| 0,13 | 1,15 | 198,7 |
| 0,14 | 1,24 | 226,6 |
| 0,15 | 1,33 | 256,1 |
| 0,16 | 1,41 | 287,2 |
| 0,17 | 1,50 | 319,8 |
При расчете падения напора необходимо учитывать, что большинство сантехнических устройств для обычной работы требует определенного избыточного давления. В СНиП тридцатилетней давности приводятся данные для устаревшей сантехники; более современные образцы бытовой и санитарной техники требуют для обычной работы избыточного давления, равного как минимум 0,3 кгс/см (3 метра напора).
Примеры
Давайте приведем пример гидравлического расчета водопровода, выполненного своими руками.
Предположим, что нам необходимо вычислить утрату напора в домашнем пластиковом водопроводе диаметром 15 мм при его длине в 28 метров и максимально допустимой скорости потока воды, равной 1,5 м/с.
- Гидравлический уклон для длины в 1000 метров будет равным 319,8. Потому, что в формуле расчета падения напора употребляется i, а не 1000i, это значение направляться поделить на 1000: 319,8 / 1000 = 0,3198.
- Коэффициент К для хозяйственно-питьевого водопровода будет равным 0,3.
- Формула в целом купит вид H = 0,3198 х 28 х (1 + 0,3) = 11,64 метра.
Так, избыточное давление в 0,5 атмосферы на концевом сантехническом приборе мы будем иметь при давлении в магистральном водопроводе в 0,5+1,164=1,6 кгс/см2. Условие в полной мере выполнимо: давление в магистрали в большинстве случаев не ниже 2,5 – 3 атмосфер.
А сейчас давайте выполним обратный расчет: определим минимальный диаметр пластикового трубопровода, снабжающего приемлемое давление на концевом смесителе для следующих условий:
- Давление в автостраде образовывает 2,5 атмосферы.
- Протяженность водопровода до концевого смесителя равна 144 метрам.
- Переходы диаметра отсутствуют: целый внутренний водопровод будет монтироваться одним размером.
- Пиковый расход воды образовывает 0,2 литра в секунду.
Итак, приступим.
- Допустимая утрата давления образовывает 2,5-0,5=2 атмосферы, что соответствует напору в 20 метров.
- Коэффициент К и в этом случае равен 0,3.
- Формула, так, будет иметь вид 20=iх144х(1+0,3). Несложный расчет даст значение i в 0,106. 1000i, соответственно, будет равным 106.
- Следующий этап – поиск в таблице Шевелева диаметра, соответствующего 1000i = 106 при искомом расходе. Ближайшее значение – 108,1 – соответствует диаметру полимерной трубы в 20 мм.
Трубы металлические – какие выбрать?
Как было сказано выше, в данном сегменте рынка стройматериалов присутствуют изделия, изготовленные из стали, чугуна, и меди. Но для реализации системы водоснабжения в квартире и загородном жилье лучше применять стальные. Обусловлено это тем, что медь токсична, а использование чугунных труб невозможно: на их основе создаются, преимущественно, безнапорные канализации, обустраиваемые в частных домах или на дачах.
Старшее поколение помнит, какой трубный прокат применялся в эпоху СССР для создания систем водоснабжения в многоквартирных домах. Это были простые стальные трубы без антикоррозионного покрытия, а в качестве сырья использовалась конструкционная сталь. Однако в наши дни при возведении частного дома или обустройстве системы подвода воды в квартире хозяева всё чаще отдают предпочтение водопроводным трубам из нержавейки.
Медные трубы — достойная, но очень дорогая альтернатива стальным изделиям
Однако, такой металлической водопроводной трубе присущи определённые недостатки. Во-первых, нержавейка весьма недешёвый металл. Во-вторых, она не очень пластична. То есть, существует вероятность того, что каким бы презентабельным и дорогостоящим ни был водопровод, он просто порвётся при замерзании трубы из нержавейки. А этот фактор является, пожалуй, самым главным при решении вопроса, как выбирать трубы для водопровода на даче.
В-третьих — это сложность монтажа своими руками. Такая инженерная коммуникация собирается на резьбовое соединение либо монтируется сваркой. Причём независимо от того, какой вариант доступен, реализовать его под силу лишь квалифицированному исполнителю. Поэтому поручить выполнение монтажа труб для водопровода в частном доме, на даче или в квартире лучше опытному котельщику, способному заварить своими руками торцевой шов и аккуратно, и герметично.
Чтобы загерметизировать стык, используется особый уплотнитель. Накрутить его на сгон необходимо до того, как контргайка прижмёт муфту. При монтаже на резьбу труб для водопровода в квартире, частном доме или на даче, выполнять этот этап следует со всей тщательностью. Казалось бы, всё просто. Вот только, как показывает практика, своими руками аккуратно сделать обмотку водопроводной трубы-нержавейки с резьбой могут далеко не все домашних дел мастера и сантехники. А это может вызвать возникновение протечек даже при стабильном давлении жидкости в магистрали.
Наиболее сложный этап при монтаже водопровода из стальных труб — это герметизация соединений
Металлические трубы
Сегодня металлические трубы не так популярны, как ранее, однако, они до сих пор используются при разводке воды в квартире. Для организации водоснабжения используются 3 вида труб:
Трубы из нержавеющей или оцинкованной стали надежны и долговечны, но отличаются большим весом и сложностью монтажа
Оцинкованная сталь. Такой материал отличается высокими прочностными характеристиками, а также имеет антикоррозийный слой, который предохраняет трубы от ржавления. Срок годности таких труб может достигать 25 лет, что является довольно неплохим показателем. Целостность антикоррозийного слоя может нарушиться в результате воздействия механических факторов. Основной недостаток стальных оцинкованных труб — большая масса, которая затрудняет не только монтаж системы, но и транспортировку деталей.
Нержавеющая сталь. Нержавейка — это материал, который отличается (как и оцинковка) высоким коэффициентом прочности и коррозийной устойчивостью. Эксплуатационный срок этих изделий может достигать при нормальном использовании 50 лет. Изделиям из этого материала не страшны механические воздействия. Основным недостатком этих изделий считается их высокая стоимость. Монтаж трубопровода из нержавейки является довольно сложной процедурой из-за веса отдельных деталей.
Медь. Медные трубы являются наиболее дорогими из всех, поэтому их условно относят к элитному классу. Медная коммуникация отличается хорошей устойчивостью к губительным коррозийным воздействиям, а её эксплуатационный срок может достигать 80 и более лет. Отдельно стоит сказать про эстетическую привлекательность трубопровода из меди — такая конструкция выглядит презентабельно и может стать украшением интерьера комнаты. Из минусов медного водопровода можно отметить то, что сплав меди является пластичным материалом, поэтому отличается слабой прочностью, а также довольно сложный монтаж, который включает себя пайку газовой горелкой.
Диаметр труб – стандарты
Существуют мировые стандарты размеров, которых стоит придерживаться. Но многие изготовители стремятся делать незначительные отклонения, создают свои размерные сетки. Самые востребованные диаметры: 16, 20, 25, 32, 40, 50 миллиметров.
Сейчас активно продвигается вариант из сшитого полиэтилена. Такой продукт устойчив к температурным перепадам, при производстве используется предварительная обработка высоким давлением. Диаметр трубы из сшитого полиэтилена находится в пределах от 15 до 32 миллиметров (15, 16, 18, 20, 22, 25, 32 мм). Напомним: производители часто делают отступления от норм и правил. Диаметр полипропиленовой трубы будет зависеть от типа, ожидаемой температурной нагрузки и давления.
Виды и характеристики
Трубы для отопления подразделяются по материалу изготовления. Типоразмеров любого вида много, они легко доступны в магазинах. Чугунные трубы уже практически не встречаются и не применяются. По профилю для отопления применяются только изделия с круглым сечением. По способу изготовления – они могут быть сварные или бесшовные. По толщине стенки – с нормальной стенкой (для стали ходовых диаметров 20-25 32 мм толщина стенки составляет 3-3,5 мм).
Из чугуна
Применение чугунных труб для отопления – очень большая редкость из-за их нетехнологичности: сложности или невозможности сварки, невозможности нарезать резьбу в нужном месте, большого веса. Практически, очень редко встречаются ребристые трубы, которые используют как радиаторы. Монтируются они при помощи фланцев. В жилье такие трубы-радиаторы не применяются.
Из сшитого полиэтилена
Сшитый полиэтилен марки PEX — это особый вид полимера с модифицированной структурой молекулярных связей. Его основу составляет полимеризованный под высоким или низким давлением этилен. Сшивка значительно улучшает такие свойства полиэтилена, как термостойкость, гибкость, износостойкость и способность к самовосстановлению после механических нагрузок. Поэтому трубы, изготовленные из сшитого полиэтилена, отлично подходят для отопления.
Технические характеристики полиэтиленовых труб следующие:
- Плотность — 940 кг/м3.
- Низкий коэффициент линейного расширения.
- Значение максимальной рабочей температуры — 95 ºС.
- Температура плавления — 200 ºС.
- Пиковая температурная нагрузка (кратковременно) — 130 ºС.
- Параметры рабочего давления при:
- 20 ºС — 2,3 МПа.
- 95 ºС — 0,8 МПа.
Из черной стали
Достаточно долговечны, зарастают изнутри солями, отчего уменьшается просвет труб и эффективность системы. Основной способ монтажа – с помощью сварки или на сгонах и резьбах. В домах и квартирах практически не применяются – даже частичный ремонт системы легче выполнить пластиком.
Из нержавеющей стали
Материал используют для труб отопления очень давно. Нержавейка не зарастает, не ржавеет. Раньше монтировали на сварке, сейчас применяют и сварку, и резьбовые фитинги. Распространение ограничено ценой и сложным монтажом – и сварка, и нарезка резьбы требуют определенных навыков от мастера.
Материал пластичен и устойчив к гидроударам – поэтому для отопления можно ГОСТ предусматривает трубы с небольшой толщиной стенки (например, 2 мм). Бывают гофрированные изделия из нержавейки, но их прочность ниже, чем обычных гладких.
Как рассчитать диаметр трубы для водопровода
Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.
1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.
Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.
Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:
- Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
- Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
- Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.
Таблица расхода воды по диаметру:
| Сечение в миллиметрах | Расход воды литров в секунду |
| 10 | 0,12 |
| 15 | 0,36 |
| 20 | 0,72 |
| 25 | 1,44 |
| 32 | 2,4 |
| 40 | 3,6 |
| 50 | 6 |
Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм, душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.
Почему сейчас не используют стальные трубы
При отсутствии альтернативы стальные трубы являлись единственным вариантом устройства водопроводных систем, отличающихся долговечностью, надёжностью и экономичностью. До недавнего времени выбирать, какие трубы лучше для водопровода в частном доме, приходилось только между ними и изделиями из меди, которые могли себе позволить только люди состоятельные. Но и они, не желая зря расходовать средства, часто выбирали первый вариант.
Это объясняется высокой прочностью стальных трубопроводов, хорошо выдерживающих как внешние механические нагрузки, так и избыточное давление воды, и гидравлические удары. Такая система могла прослужить несколько десятилетий, но требовала постоянного обслуживания и периодического ремонта.
В старых домах до сих пор встречается действующий стальной водопровод, смонтированный более полувека назадИсточник homemasters.ru
Несмотря на все достоинства, у стальных труб гораздо больше недостатков, которые удалось нивелировать в современных материалах, речь о которых пойдёт ниже.
Неустойчивость к коррозии.
Это основной минус таких труб. Коррозионные процессы затрагивают как их внутреннюю, так и наружную поверхность. Чтобы не допускать ржавления, трубы приходится часто и регулярно красить снаружи. Делать это внутри невозможно, поэтому со временем качество транспортируемой воды ухудшается, в системе образуются свищи и протечки, требующие ремонта.
Если протечка образовалась на подводящей к дому магистрали, вовремя её обнаружить и ликвидировать невозможно, что приводит к серьёзным авариям. Поэтому, выбирая, какую трубу лучше использовать для водопровода под землёй к дому из колодца, вариант из чёрной стали не стоит даже рассматривать.
Недостаточная гладкость внутренних стенок.
На них присутствуют невидимые глазу шероховатости, задерживающие частицы ржавчины, извести и другие твёрдые примеси. Этот процесс идёт непрерывно, на внутренних стенках образуются отложения, сужающие диаметр трубы и напор воды.
Засоры в стальных трубахИсточник tildacdn.com
Образование конденсата.
Стальные трубы при большой разнице температур перекачиваемой воды и окружающего воздуха «плачут» – на них появляются капли конденсата, которые падают на пол и являются ещё одной причиной появления ржавчины.
Сложность монтажа.
Большой вес труб создаёт трудности при их фиксации на стенах из ячеистых материалов, гипсокартоне. Стыки труб друг с другом и фасонными элементами осуществляются сваркой, что вынуждает пользоваться услугами специалистов. Возможна и сборка на резьбовых соединениях, но они недолговечны, именно в этих местах высок риск возникновения протечек.
Трубы из хромированной, оцинкованной или нержавеющей стали довольно хорошо противостоят коррозии, поэтому лишены недостатков, возникающих из-за неё. Но они гораздо дороже и сами по себе, и в монтаже. Эти материалы хуже поддаются обработке и сварке, для сборки системы из нержавейки нужны специальные расходные материалы. Не обойтись и без мастеров с высокой квалификацией и специальным оборудованием.
Водопровод из нержавейкиИсточник epressi.com
Чтобы избежать проблем, связанных с недостатками стальных труб, и избавить себя от необходимости частых ремонтов, лучше выбирать для монтажа водопроводной системы другие материалы.
Решая, какими трубами лучше сделать водопровод в частном доме, нужно учитывать сезонность его эксплуатации, объем и температуру перекачиваемой жидкости, условия прокладки и другие факторы.
Трубы из полипропилена
Этот материал является лидером по количеству применений. Также как и трубы для горячей воды из металлопластика может работать при температуре энергоносителя до 95 градусов и выдерживать кратковременные повышения до 115 градусов.
К недостаткам стоит отнести значительный коэффициент теплового расширения.
Монтаж труб требует серьезно отнестись к их креплению, в противном случае, может наблюдаться существенная деформация. Несколько уменьшается данный недостаток в полипропиленовых трубах, армированных алюминием.
К достоинствам следует отнести невысокую стоимость, надежность соединений, которые осуществляются методом низкотемпературной пайки (сварки). Сделать систему будет по силам даже начинающему монтажнику. Данные трубы будут вполне уместны при необходимости спрятать разводку за облицовку или при прокладке в штробе.
Новинка — сшитый полиэтилен
Данные пластиковые трубы для горячей и холодной воды отличаются значительной долговечностью, производители заявляют срок в 100 лет. Материалу присуща прекрасная гибкость, это значительно упрощает монтажные работы, особенно, когда дело касается сложных конфигураций.
К недостаткам труб из сшитого полиэтилена стоит отнести их значительную стоимость, бюджетным такой материал не назовешь даже при большом желании.
Особенности выбора диаметра труб
Правильный подбор необходимых параметров трубы сделать может только человек, профессионально занимающийся монтажом систем отопления и водоснабжения. Диаметр пластиковых труб для трубопровода горячей воды должен выбираться на основе множества факторов.
Большое значение имеет необходимый расход воды, протяженность линии, коэффициент сопротивления труб, ряд других показателей. Поэтому расчет системы все-таки лучше доверить специалисту.
Наиболее часто для внутриквартирной разводки применяют полудюймовую трубу, для монтажа стояков системы горячего водоснабжения применяют трубу на три четверти, в некоторых случаях (значительный расход воды) диаметр может быть увеличен до одного дюйма.
https://youtube.com/watch?v=qDpbNK19Y1g
Разнообразие материалов позволяет подобрать трубу, подходящую для различных условий. Качество пластика уже позволяет не думать о нем как о материале, который легко плавиться. В условиях стандартных линий горячего водоснабжения не создаются критичные температуры, поэтому смело можете применять пластиковые трубы для устройства таких систем, их надежность уже проверена годами эксплуатации.
Уход за внутренними трубопроводами и их ремонт
Коммуникации со временем выходят из строя по разным причинам.
Основные поломки связаны с:
- засором водопровода;
- засором сантехнических элементов;
- неплотностью трубопровода;
- неисправностью сантехники.
Неплотности возникают в тех местах, где водопровод стыкуется с ревизиями и сантехническими приборами, а также при раструбных соединениях. Чтобы удалить протечку, достаточно между крышкой ревизии и фланцев установить прокладку из резины, предварительно смазав ее с обеих сторон суриковой пастой. При раструбном соединении неплотность ликвидируется намоткой смоляной пряди в зазор между трубами.
Прокол или небольшая пробоина легко закрывается стальным хомутом с пластиково-резиновой основой под ним. Если пробоина крупная, то участок трубопровода следует заменить. Современный рынок предлагает широкий ассортимент трубной продукции для организации водопроводов в частном доме. В первую очередь необходимо отталкиваться от давления в магистрали. Преимущественно выбираются трубы, стойкие к образованию коррозии. Установка трубопровода осуществляется, при желании, своими руками, но требует внимательности и опыта.
Достоинства и недостатки металлопластика
У изделий есть свои плюсы и минусы. Положительные свойства труб следующие:
- гибкость, позволяющая часто обходиться без фитингов;
- небольшой вес;
- температура рабочей среды достигает +95С;
- низкая температурная деформация;
- стойкость к коррозии и действию агрессивных сред;
- незначительный шум при транспортировке жидкостей.
Недостатки труб следующие:
- горючесть материала;
- элементы имеют разные температурные деформации, приводящие к расслоению трубы по клеевым слоям и в местах соединения с латунными фитингами;
- материал плохо выдерживает ультрафиолетовое излучение;
- низкая прочность при ударных нагрузках;
- узкие пределы диаметров — 16-33 мм;
- разрыв трубы при замерзании в ней воды;
- высокая стоимость фитингов.
Еще одним недостатком является зауженное проходное сечение фитинга по сравнению с диаметром трубы. Это создает дополнительное сопротивление движению воды.
Как выбрать диаметр труб для водопровода
Многим из нас приходится сталкиваться с необходимостью замены водопроводных труб. Решать этот вопрос можно самостоятельно или с помощью профессионального мастера
Осуществляя замену трубопровода, важно понимать, какой диаметр труб для водопровода является оптимальным с технической точки зрения. Сегодня на рынке представлено широкое разнообразие труб, которые различаются по качеству материала, размеру и диаметру
Изделия какого диаметра подойдут в том или ином случае, расскажет наша статья.
Трубы малого и большого диаметра
Размерные характеристики труб
Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:
- Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
- Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
- Толщина стенки.
- Длина трубы.
Dy – внутренний диаметр, S – толщина стенки трубы
Взаимосвязь характеристик
Как длина водопровода влияет на диаметр труб
Средняя скорость потока в стандартном водопроводе равна 0.02 кмс . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:
Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм.
Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм.
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.
Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.
При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода
Соотношение условного диаметра трубы и толщины стенки
Почему диаметр труб определяет пропускную способность водопровода
Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.
При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.
Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:
- Длину водопровода.
- Количество предполагаемых стыков.
- Количество поворотов.
- Напор воды в системе.
Пример технического расчета диаметра трубы
Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.
Типовые решения
По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм. Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.
Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.
Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:
- Чем сложнее конструкция водопровода, тем больше диаметр труб.
- Для труб с горячей водой требуются трубы с усиленной стенкой.
- Чем выше норма потребления воды, тем больше диаметр труб.
Как выбрать диаметр труб для водопровода Диаметр труб для водопровода подбирают в зависимости от количества точек водозабора, материла труб, сложности трубопровода. Как выбрать диаметр труб, и из каких соображений при этом исходить, расскажет наша статья.
Диаметр труб
Чтобы трубопровод эффективно выполнял свою задачу, перед его монтажом следует определиться с необходимыми габаритами используемых изделий. Если выбрать меньший диаметр, то из-за низкой пропускной способности в сети постоянно будет повышенное давление. Если диаметр больше необходимого, то это, как минимум, сделает трубопровод дороже обычного. Разберемся с размерами для разных систем.
Для водопровода внутри дома
Для правильно подбора диаметра труб рекомендуется пригласить специалиста, который учтет все параметры системы
Можно разобраться с этим вопросом и самому, если знать, на что обращать внимание
Какие факторы учитываются при выборе диаметра труб:
- Напор воды в системе.Если напор низкий, то изделия выбираются большого диаметра.
- Длина трубопровода.Чем длиннее система, тем большим диаметр требуется. К примеру, если протяженность меньше 10 метров, подойдет параметр в 20 мм. При длине до 30 метров – 25 мм диаметр.
- Число поворотов.Если коммуникации собираются с большим количеством поворотов, диаметр берется с запасом, так как снижается давление в системе.
- Число точек потребления.
- Температура воды.
- Характеристики насоса.
В качестве примера возьмем среднюю скорость перемещения воды в трубах – 0,02 км/с. Соответственно, если диаметр системы 25 мм, то пропускная способность будет 30 л/с, при 32 мм – 50 л/с. В целом, не рекомендуется занижать диаметр, что скажется на эффективности системы.

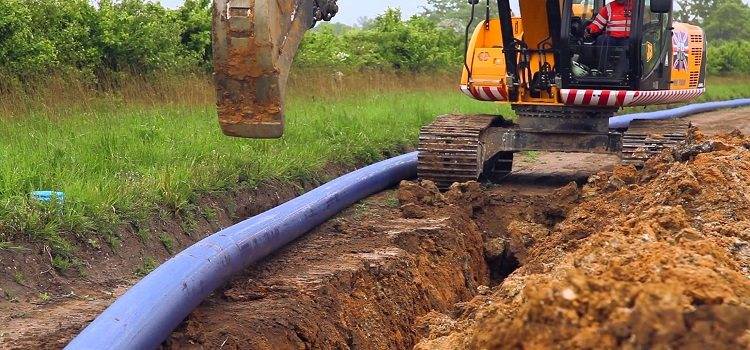

Для обеспечения водопровода снаружи в траншее
Наружные трубопроводы прокладываются из полипропиленовых, полиэтиленовых, металлопластиковых и других разновидностей труб. Для монтажа в траншее лучше подходят изделия из ПНД, которые легко выдерживают высокое давление – до 10 атм.
