Какой толщины должно быть утепление чердачного перекрытия, чтобы тепло не уходило через потолок

Утеплители из стирола

Производимые по разным технологиям теплоизоляторы из полистирола обретают качества, широко используемые в современных системах утепления:

Недостижимую для натуральных утеплителей теплоудерживающую способность (около 0,03 Вт/м К)

Это достигается за счет наличия в объеме материала огромного количества ограниченных пространств с неподвижным воздухом, который является идеальным изолятором.
Ничтожно малую степень поглощения воды (от 0,4 до 4% от объема при полном погружении) и нулевую паропроницаемость, что особенно важно при неблагоприятных условиях эксплуатации.
Повышенную устойчивость против сдавливания, что определяет возможность укрытия утеплителя тяжелыми стяжками.
Большой диапазон толщин, позволяющих подобрать слой близкий к расчетному, тем самым сокращая расходы на приобретение.
Стандартизированные размеры обеспечивают удобство расчета и монтажа, а также ремонтопригодность слоя теплоизолятора.
Низкая биологическая активность не позволяет распространяться микроорганизмам и грызунам.
После стабилизации исходного материала в процессе производства экологически безопасны.

Утепление холодного чердака эковатой

Эковата представляет собой легкий и одновременно рыхлый теплоизолятор, состоящий из целлюлозы, также в его состав входят пламегасящие вещества, например, борная кислота и бура. Перед тем, как приступить к работе, на пол укладывают пленку. Для укладки эковаты применяют специальную выдувную установку.

Теплоизоляционный слой наносят всплошную, не оставляя даже малейших щелей. В эковате содержится большой объем воздуха, поэтому бывает достаточно слоя, равного 250-300 миллиметров. При выполнении утепления следует помнить, что со временем происходит усадка данного материала. Поэтому слой эковаты наносят с запасом в 40-50 миллиметров.

Затем утеплитель надо увлажнить водой или при помощи раствора. Его приготавливают из 200 грамм клея ПВА и ведра воды. Веник смачивают в растворе и хорошо увлажняют вату. После высыхания на теплоизоляционном слое образуется лигнин – корка, не дающая смещаться утеплителю.

Какой способ изоляции чердачного помещения из вышеописанных вариантов выбрать, зависит от определенной ситуации.

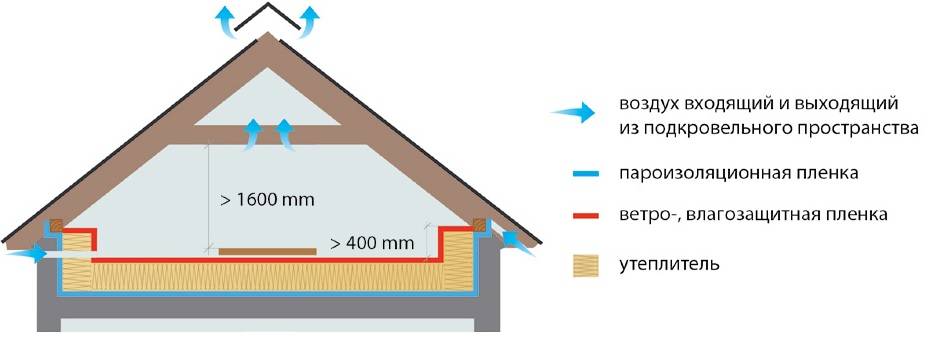

Можно ли обойтись без воздушной прослойки?

К сожалению, воздушный зазор удаётся сделать не всегда. Однако выход есть. Заключается он в эксплуатационных свойствах пенофола. Без требуемой прослойки материал начинает выполнять функцию распределителя тепла и гидроизолятора. Правда, первое возможно только при обустройстве тёплого пола.

Когда речь идёт о конструкциях с обогревом со стороны пола, обычный пенофол не подходит. Применяют либо материал с напылением из лавсана, либо особый изолятор под названием «полиф». У такого утеплителя фольга располагается под плёночным слоем, обеспечивающим защиту от воздействия тепла.

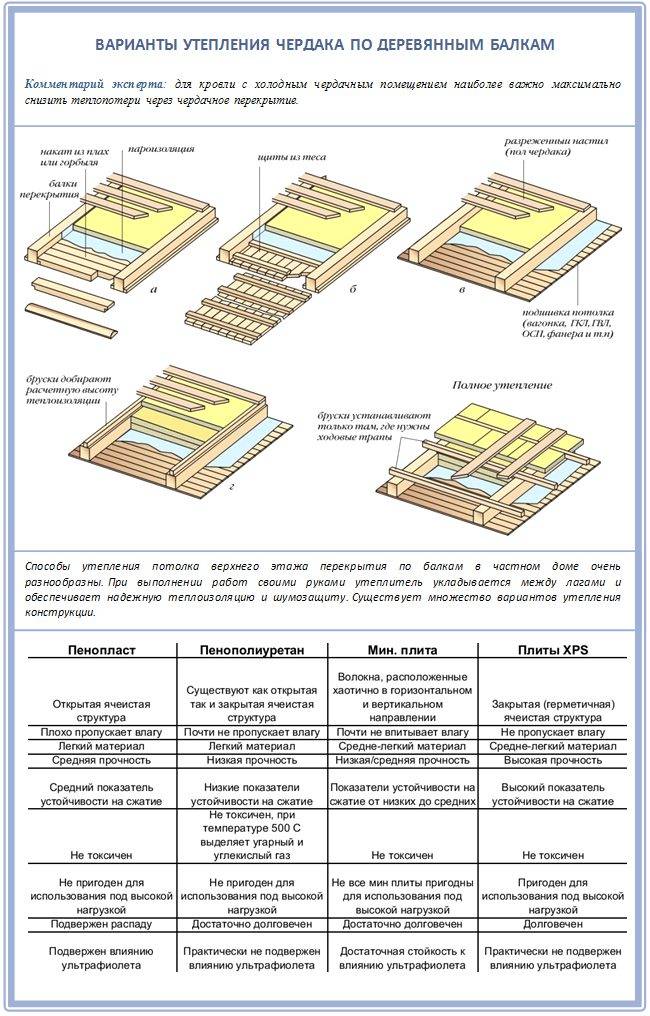

Особенности устройства перекрытия

Зачастую встречается именно балочное перекрытия, что объясняется простотой и дешевизной установки, поэтому мы остановимся на нем. Зачастую они встречаются в деревянных зданиях, а балками могут служить элементы как из дерева, так и из металла. По мнению специалистов вариант №1 предпочтительнее, поскольку:

1. дерево дешевле металла;
2. у него отличные теплоизоляционные показатели;
3. его легче обрабатывать.

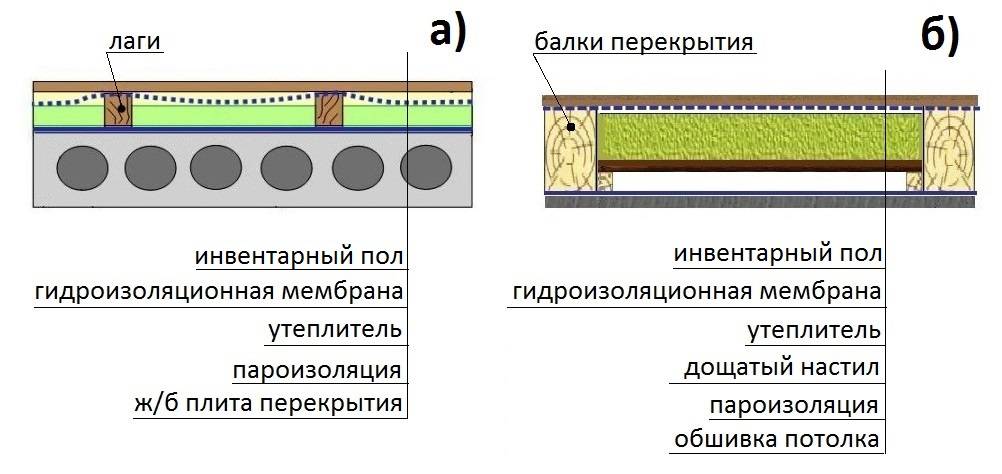

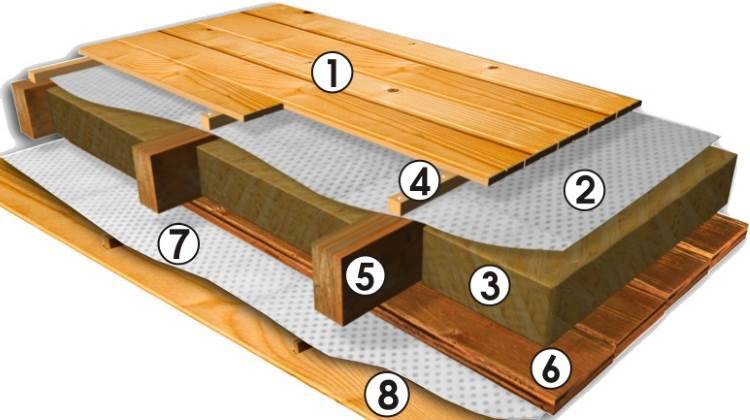

Утепление чердачного перекрытия в случае, если балки есть, заключается в укладке между ними утепляющего материала. Если высоты балок не хватает для этого, то сверху дополнительно набиваются бруски. До того как приступить к укладке, следует уложить пароизоляционный слой (только не полиэтиленовую пленку, так как пары, которые выходят из помещения, не смогут проникнуть наружу). А если пленка все же будет использоваться, то уровень влажности в доме заметно повысится, особенно если вентиляционная система работает некачественно. По этой причине предпочтительнее приобрести современную пароизоляцию, которую можно уложить таким образом, чтобы воздух выходил из помещения, но из чердака в дом не проникал. А если такой материал будет с фольгой, то его обязательно следует уложить «лицом» вниз.

Но как правильно подобрать утеплитель, чтобы полученный «сэндвич» был максимально эффективным? Об этом мы сейчас расскажем.

Керамзит

Керамзит для чердака дома – это традиционный метод теплоизоляции технического этажа. Этот материал насыпают между деревянными перекрытиями толщиной слоя не менее 150 мм. Такая масса является универсальным средством, способным изолировать конструкции полов, а также его можно использовать в качестве теплоизоляции совместно с другими сыпучими материалами.

Внимание! Керамзит достаточно легкий утеплитель, но при нанесении толстого слоя несущая поверхность перекрытия будет нести большую нагрузку. Теплоизоляцию лучше всего проводить на стадии строительства здания, поскольку без затруднения можно гидроизолировать потолки помещений под чердаком и предусмотреть вытяжку

Теплоизоляцию лучше всего проводить на стадии строительства здания, поскольку без затруднения можно гидроизолировать потолки помещений под чердаком и предусмотреть вытяжку.

Для этого на перекрытие застилают пароизоляционную пленку, чтобы защитить слой керамзита от намокания. Не рекомендуется насыпать его непосредственно на доски пола и по другой причине: во время работы и эксплуатации помещения выделяется много пыли, которая проникает в жилые комнаты.

Слой теплоизоляции из керамзита

Пошаговая инструкция по утеплению лоджии своими руками

Безусловно, простым способом получения теплого балкона является заказ специальной группы мастеров, которые установят все качественно и быстро. Однако утепление балкона при должной сноровке и понятливости не требует излишних затрат и может быть произведено самостоятельно. Все материалы для работы находятся в открытом доступе, а подробная инструкция будет сопровождать ваш ремонт шаг за шагом.

Подготовка к утеплению лоджии

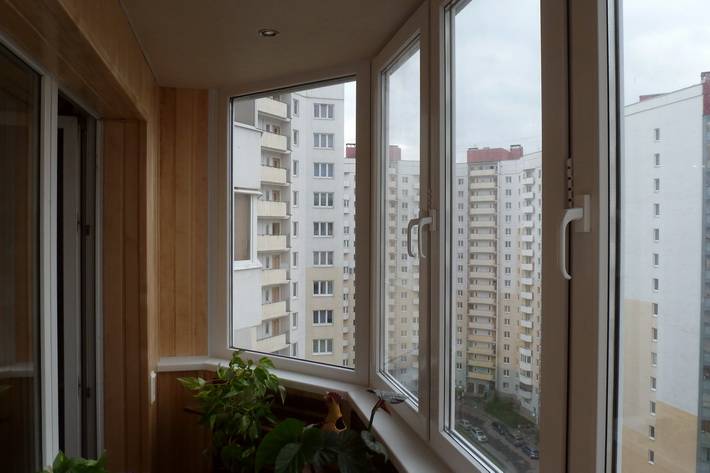

Рис. 16. Установка стеклопакетов.

Основными моментами, предшествующими утеплению лоджии является создание прочного парапета, если таковой отсутствует изначально. Затем устанавливается стеклопакет толщиной не менее 32 мм.

Проводится генеральная уборка помещения: весь мусор должен быть вынесен и убран пылесосом, не должно быть старой облицовки или пыли.

Все необходимые поверхности выравниваются и обрабатываются противогрибковым материалом.

Приобретение материалов для утепления лоджии

Рис. 17. Материалы.

Исходя из ваших желаний и материальных возможностей, а также климата региона, выбирается оптимальный материал, который может быть куплен на строительном рынке или в любом строительном магазине. Советуем вам не экономить на данных статьях, потому что от их качества зависит не столько эстетический вид, сколько стойкость балкона к изменению температур, влажности и износу.

Пароизоляция пола и стен

Рис. 19. Пароизоляция.

Для того, чтобы конденсат не стал проблемой вашей отделки, проложите слой пароизоляции – делается это с помощью полиуританового клея, на который к стене крепится фольгированный или вспененный полиэтилен. Материал кладется на все поверхности лоджии, стык в стык. Щели между полиэтиленом проклеиваются специальным металлическим скотчем. Получается так называемый «эффект термоса».

Теплоизоляция пола на лоджии

Рис. 20. Теплозоляция пола.

Чаще всего пол утепляют несколькими способами. Уложив слой гидроизоляции, с помощью деревянных лаг создают своего рода сетку, куда помещается теплоизоляционный материал, который затем закрывается деревом или фанерой. Также порой укладывают изоляционный материал, приклеивая его к полу, а затем на него настилают гипсоволокно.

Обрешетка стен на лоджии

Рис. 21. Обрешетка.

Для того, чтобы между теплоизоляционным и отделочным материалом образовалась необходимая воздушная подушка, на стены крепятся направляющие, между которыми и располагается теплоизоляция. Направляющие выполняются из дерева, обработанного антисептиком. Брусья крепятся дюбелями или саморезами к бетонной поверхности стены.

Отделка пола и стен лоджии

После завершения всех теплоизоляционных работ обязательно кладется слой пароизолята, только потом поверхности закрываются выбранным вами материалом – фанера, гипсокартон, а затем производятся финальные стадии отделки. Чистовая отделка лоджии не отличается от чистовой отделки квартиры: стены облицовывают деревом, декоративной штукатуркой, обоями. Устанавливаются плинтусы и розетки. Желательно выбирать специальные материалы, подходящие для отделки балконов и лоджий, потому что все же поверхности там отличаются от квартирных.

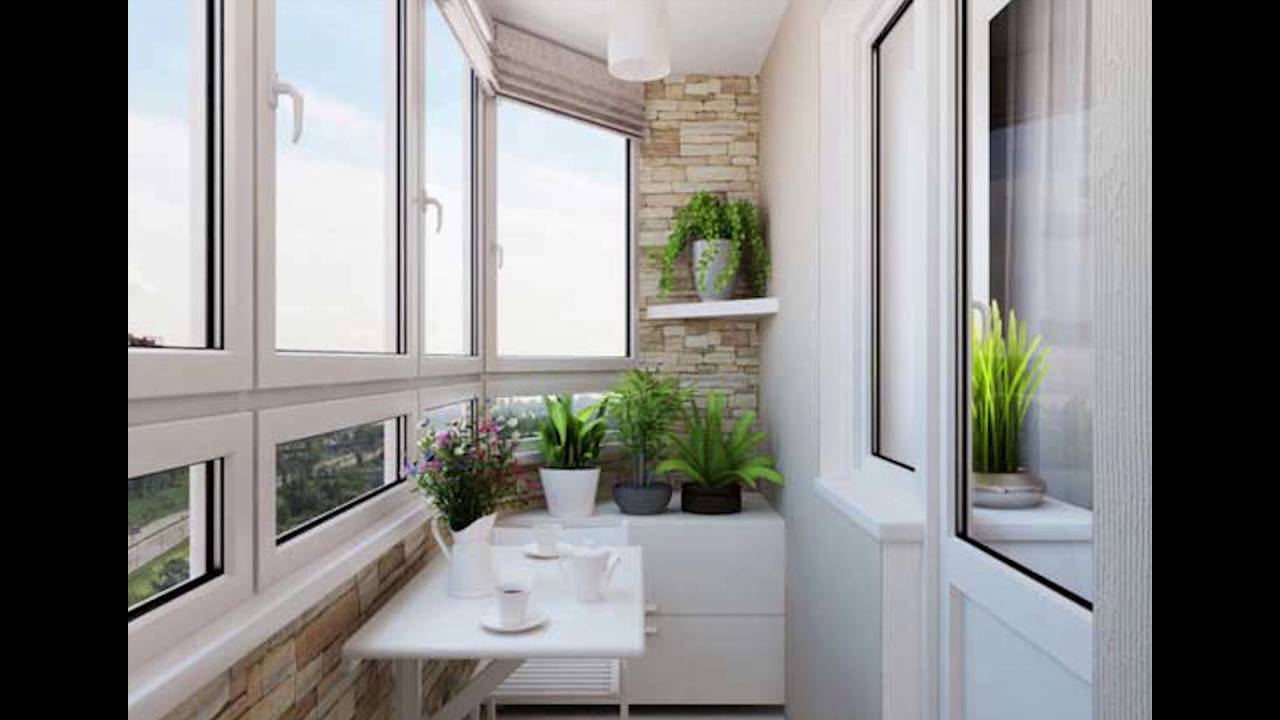

Рис. 22. Готовая лоджия.

Вариант №3 – теплоизоляция потолка сверху

Считается наиболее простым способом. Если потолочное перекрытие из бетонных плит или несущие деревянные балки ранее зашиты и их нет желания трогать, тогда на чердаке обустраивают обрешетку. Для ее строительства обычно берут деревянный брус, толщиной 50 миллиметров и более.

Ширину бруса, которая также является глубиной обрешетки, рассчитывают с учетом того, какой слой утеплителя нужно на потолок. К этой величине добавляют 30 миллиметров на создание вентиляционного зазора.

Далее все чердачное пространство поверх обрешетки застилают паробарьером. Не следует забывать, что мембрана этого материала пропускает пар лишь в одну сторону и перемещаться он должен только вверх. На данных изделиях всегда присутствуют обозначения, какая из сторон является паропроницаемой. Мембрану крепят на обрешетке при помощи мебельного степлера.

Затем можно засыпать или настилать утеплитель. Если используют сыпучие материалы, их высыпают, разравнивают и все готово. Что касается укладки теплоизолятора в плитах, например, минеральной ваты, то здесь приходится потрудиться.

При укладке минеральной ваты обычно используют плиты, имеющие 100 – миллиметровую толщину. Их монтируют в один слой. Далее сверху помещают еще один ряд утеплителя. При этом места стыков нижнего и верхнего слоя совпадать между собой не должны. В результате получается монолитная теплоизоляция. На завершающем этапе поверх обрешетки делают черновой настил.

Правила укладки пароизоляции

Если у материала обе стороны одинаковые, то не имеет значение, как класть материал. Но если стороны разные, нужно придерживаться следующих правил.

Различаем стороны пароизоляции

Обычно указание на внешнюю и внутреннюю стороны материала есть в инструкции. Если оно отсутствует, но нужно руководствоваться правилом — то более светлая по цвету сторона, кладется к утеплителю.

Рулонная изоляция сматывается производителем так, чтобы её осталось просто развернуть и постелить, не переворачивая.

Если поверхности у пароизолятора разные, гладкая сторона считается внутренней (кладется к утеплителю), а шершавая — внешней.

Различные стороны плёнок

Укрепляют материал с помощью степлера, гвоздей с большой шляпкой или контррейки.

Варианты крепления плёнки

Как определить напуск мембраны?

На материале будет указана, какой ширины нахлест делать (8−20 см). Ширина нахлеста зависит от места укладки:

• на кровле по горизонтали снизу вверх — 15 см;
• в коньке — 18 см;
• в ендове — 25 см;
• на прочих элементах — 10−5 см.

Напуск мембран при мотаже должен быть обязательно

Нужен ли воздушный зазор у мембраны?

Делать воздушную прослойку (5 см) возле мембраны необходимо всегда — она необходима для вентиляции. В случае с диффузионным материалом, зазор оставляют снаружи, а пленку укладывают на утеплитель.

Необходимо ли обрабатывать стыки?

Места соединения кусков пароизолятора между собой, а также их соединения с оконными и дверными проемами, непременно нужно проклеивать специальными лентами на самоклеющейся основе (ими можно и ремонтировать порвавшуюся изоляцию). Скотч для такой работы не подходит.

Проклейка стыков пароизоляции

Расчет толщины теплоизоляции чердачного и мансардного помещения

Расчет толщины теплоизоляционного слоя производится по СНиП II-3-79 «Строительная теплотехника».

Требуемую толщину утеплителя крыши можно вычислить по формуле:

δут = (R — 0,16 — δ1/λ1- δ2/λ2 — δi/λi)×λут

• δ_ут — толщина утеплителя, м
• δi — расчетная толщина слоя конструкции (утеплителя, обшивки мансарды, кровли и т. д), (м);
• λi – коэффициент теплопроводности материала конструктивного слоя, (Вт/м×°С), (см. таблицы)
• R — нормируемое для данного региона строительства тепловое сопротивление строительной конструкции (стены, покрытия либо перекрытия), (м²×°С/Вт); (см. карту)
• λ_ут — коэффициент теплопроводности теплоизоляционного материала, Вт/(м · °С). λ_А или λ_Б принимается к расчету в зависимости от города строительства

Коэффициент теплопроводности материала (λ) способен показать, какое количество тепла (в Вт) проходит через один квадратный метр теплоизоляционного материала толщиной один метр за один час при разнице температур по разные стороны слоя в 1К. Зная коэффициент теплопроводности утеплителя, можно оценить, насколько хорошо (а лучше плохо) элементы конструкции (крыша, стены, окна и т.д.) проводят тепло. Чем ниже у соответствующего материала коэффициент теплопроводности, тем хуже он проводит тепло, а значит, тем лучше его сохраняет

Важно понимать, что коэффициент теплопроводности является технической характеристикой материала, которая не зависит от толщины слоя. Как правило, коэффициент теплопроводности указывается фирмой-изготовителем материала

Расчет очень прост, например, нужно рассчитать толщину утеплителя в скате мансардной крыши. Мансарда обычно подшивается изнутри деревянной вагонкой, затем идет слой пароизоляции и базальтовая вата, как утеплитель. Просто поставляем в формулу толщины слоев каждого материала, их коэффициент теплопроводности, считаем и получаем требуемую толщину утепления.

В принципе, таких расчетов достаточно, чтобы знать какую толщину утеплителя предстоит сделать. К тому же теплоизоляция выпускается фиксированной толщины (5, 10, 15, 20 см), поэтому небольшие погрешности в большую сторону не так критичны.

Если у вас возникли трудности с арифметическими вычислениями, то разработаны программы для корректного вычисления. Можно их скачать:

Теремок. Теплотехнический расчет (RAR 1,6 МB)

Тепло. Теплотехнический расчет (RAR 1,3 МB)

Имейте ввиду, что теплорасчет по СНиП II-3-79 делается для самой холодной пятидневки, т.е. утеплитель рассчитывается на работу в самых жестких условиях, которые будут продолжаться всего пять дней в году и не факт, что в именно этом году. Остальное время его эффективность используется на 30–50%. Увеличивать нормируемое тепловое сопротивление или нет, решать вам.

Какой должна быть толщина утеплителя чердачного перекрытия?

Толщина слоя теплоизоляции не зависит от того, какая конструкция чердачного перекрытия по деревянным балкам или железобетону выбрана. На упаковке любого утеплителя указан коэффициент удельной теплопроводности λ, причем у него два значения: λА — для сухой среды, и λБ — для влажной. Чем меньше этот коэффициент — тем лучше изолирующие свойства материала. Именно на основании этого значения и делается расчет утеплителя чердачного перекрытия.

Толщина утепления чердачного перекрытия равна:

α = R0·λБ

где R0 — это коэффициент сопротивления теплопередаче, который, согласно стандартам, равен 4,15 м²·°С/Вт.

Материалы для утепления

Эковата

За основу создания утеплителя взята распушенная целлюлоза. Продукция имеет только положительные свойства, и с нанесением специальных пропиток повышено противостояние огню, поэтому считается негорючим материалом. Хранится в мешках, что удобно при засыпке между блоками перекрытий. Требуется пароизоляция и ветроизоляция. Единственный недостаток — высокая цена.

Пенополиуретан

Материал считается универсальным вариантом, и имеет много достоинств. Нередко применяют для утепления внутренней стороны двухскатной крыши, поскольку тонкий слой хорошо удерживает тепло. Имеет только положительные характеристики.

1. Коэффициент теплопроводности в 2,5 раза ниже, чем у минеральной ваты. Этот факт требует тонкий слой подложки.
2. Технология напыления избавляет от необходимости дополнительного закрытия стыков.
3. ППУ размещают на утепляемом участке без стадии подготовительного этапа.
4. Отличная адгезия к любым строительным материалам.
5. ППУ не любят грызть мыши.
6. Обладает паронепроницаемыми свойствами, что избавляет от необходимости гидроизоляции.
7. Материл прочный, легкий и тонкий. Это имеет значение для нагрузки несущих конструкций.
8. Бесшовное исполнение материала и отсутствие соединительных элементов на стыках не допускают не утепленных зон.
9. Напыление предусматривает минимальные временные затраты. Работы на площади средних размеров крыши можно провести за один день.

Минеральная вата

востребованный

Технология основана на расплаве стекла, базальта или доменного шлака.

Обладает неплохими свойствами, но на фоне технологичных материалов проигрывает показателями теплопроводности:

• требует пароизоляционной подложки, в «мокром» случае теряет теплозащитные свойства;
• процесс работы с ватой, как с утеплителем, не предполагает никаких сложностей, но требует обрешетки поверх которой, и расстилается вата, если на крыше есть балки, то другая конструкция не потребуется;
• минвата продается в виде матов или рулонов;

Насыпные материалы

Народный способ утепления деревянными опилками актуален и в нынешнее время, только категорию насыпных материалов возглавляет керамзит. Также используют котельный шлак. Они тяжелые по весу и для них требуются мощные балки и крепкая подшивка. В случае балочного перекрытия применяются редко. Перлит и эковата, в отличие от перечисленных, имеют преимущества, но по стоимости превышают остальные виды засыпок.

Пенопласт

Недорогой и качественный вид подложки с низкой плотностью. Снизу желательно положить пароизоляцию, чтобы выделяемые вещества из пенопласта не проникали в комнату.

Монтаж простой:

1. Плиты режутся ножом и плотно утрамбовываются.
2. Зазоры заполняются строительной пеной.
3. После ее высыхания следует сделать стяжку до 5 см толщиной.

При всем том, что пенопласт не горит и имеет много достоинств, способен плавиться и выделять вредный газ.

Общие замечания по порядку расчета

• Сначала рассчитываются теплопотери через двери, стены и окна, все сразу, то есть после ввода всех данных по ним, или по отдельности – после ввода параметров, например по одной из стен или двери; затем рассчитываются таким же образом теплопотери через потолок, пол и потери на инфильтрацию.
• Каждый элемент может быть пересчитанный повторно после корректировки его параметров; при этом следует учесть, что если вы изменяете количество слоев материалов, сами материалы, наличие или отсутствие окон, перед всеми этими действиями следует нажать кнопку “сброс входных данных”.
• Расчет теплопотерь через пол, потолок и инфильтрацию возможен только после расчета потерь через стены.
• “Температура воздуха снаружи” (для стен) и “температура над” (для потолка) вводятся в случае, если они отличаются от температуры, указанной в общих условиях для расчета.
• Перед расчетом теплопотерь через стены из их площади вычитается площадь окон и двери.

Термоизоляция пенофолом

Укладка утеплителя на потолок не всегда проводится как завершающий элемент монтажа лоджии. Иногда она полностью отсутствует, из-за чего хозяин помещения теряет в уютности, комфорте и качестве тепла.

Самым простым способом, не требующим больших затрат времени на теплоизоляцию, считается укладка пенофолом. Выглядит такой монтаж следующим образом:

• Делаем точные замеры длины и ширины поверхности.
• Переносим размеры на рулон строительного пенофола, после чего отрезаем необходимое количество материала.
• Устанавливаем первый слой теплоизоляции, используя поперечные деревянные рейки (хватит 3-4 штук).
• Все выемки и стыки убираем специальным герметиком или монтажной пеной.
• Ждём, пока поверхность полностью просохнет.
• Проводим монтаж второго слоя утеплителя, используя уже продольные рейки. Готовая конструкция потолка должна без дефектов соединяться с теплоизоляцией стен.
• Фиксировать отделку можно применяя внешние рейки, образующие ровную поверхность.

Термоизоляция потолка лоджии пенофолом, включая качественное утепление пола и стен, сохранит значительную часть тепла вашей квартиры в зимнюю пору. А самостоятельный монтаж утепления лоджии сохранит вам хорошую сумму денег, т.к. пенофол – один из самых лёгких материалов в обработке и относительно недорогих.

https://youtube.com/watch?v=XQd_-k7RJ4Q

Калькулятор расчета утепления потолка в доме с холодным чердаком

Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.

Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.

Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.

Ниже будут приведены пояснения по порядку проведения расчетов.

Как производится расчет?

Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.

Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.

Сопротивление теплопередаче определяется соотношением:

R = h / λ

R — сопротивление теплопередаче, м²×ºС/Вт.

h — толщина слоя материала, м.

λ — коэффициент теплопроводности, Вт/м׺С.

На этой формуле и построен алгоритм работы калькулятора.

Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка.
Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R, установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме

Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом.

Цены на эковату

Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:

В любом случае искомой величиной выступает толщина термоизоляционного слоя.

В калькуляторе буде предложено сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров.
Аналогичным образом решен вопрос и с настилом чердачного пола

ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие.
Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов.

Иметь информацию о толщине утепления – недостаточно, важно правильно выполнить все термоизоляционные работы. Об этом подробнее – в специальной статье нашего портала, посвященной утеплению перекрытия под холодной крышей
