Какой автомат покупать?
Самое главное что вы должны запомнить – все эти линейки от бюджетной до премиум серии одинаково хорошо срабатывают при КЗ и надежно защищают вашу эл.проводку. А значит и смысла переплачивать здесь никакого нет.
Не нужно стремиться за сверхнадежностью и сверхбезопасностью там, где она вовсе и не нужна. Большинству мастеров и менеджеров в магазинах выгоднее всучить вам как можно более дорогое изделие.
При этом каждый будет нагонять свои страхи про “безопасность”, на чистом глазу утверждая, что только такой автомат спасет вас на 100% и никакой другой. Не верьте этому, производители не выпускали бы более дешевые механизмы с намного худшими показателями качества, так как просто побоялись бы нарваться на тысячи судебных исков от грамотных потребителей.
Выход из строя в 90% случаев происходит вследствие человеческого фактора (не дожал или пережал контакт, использовал алюминиевый провод и т.п.).
После сборки каждый автомат (дешевый и дорогой) проходит несколько этапов проверки. Бракованные изделия, имеющие отклонения от номинальных показателей, в любом случае отсеиваются.
Поэтому для своей квартиры можете смело брать автоматы самой бюджетной линейки любого зарекомендовавшего себя бренда. Это будет гораздо дешевле, а служить автоматы будут также, как и дорогие.
https://youtube.com/watch?v=0rzyPf64Qlo%3F
Таблица выбора защитного автомата по мощности нагрузки
Таблица потребления и ток защитного автомата по мощности приборов
Видно, что производитель рекомендует разные время-токовые характеристики для разных электроприборов. Там, где нагрузка чисто активная (разные типы нагревателей), рекомендована характеристика автомата “B”. Там, где есть электродвигатели – “С”. Ну а там, где используются мощные двигатели с тяжелым запуском – “D”.
Время-токовая характеристика D в эту таблицу не вошла, потому что она не для бытового применения. Подробнее о запуске двигателей рассказано в статье про подключение электродвигателя через магнитный пускатель. А также – про включение твердотельного реле.

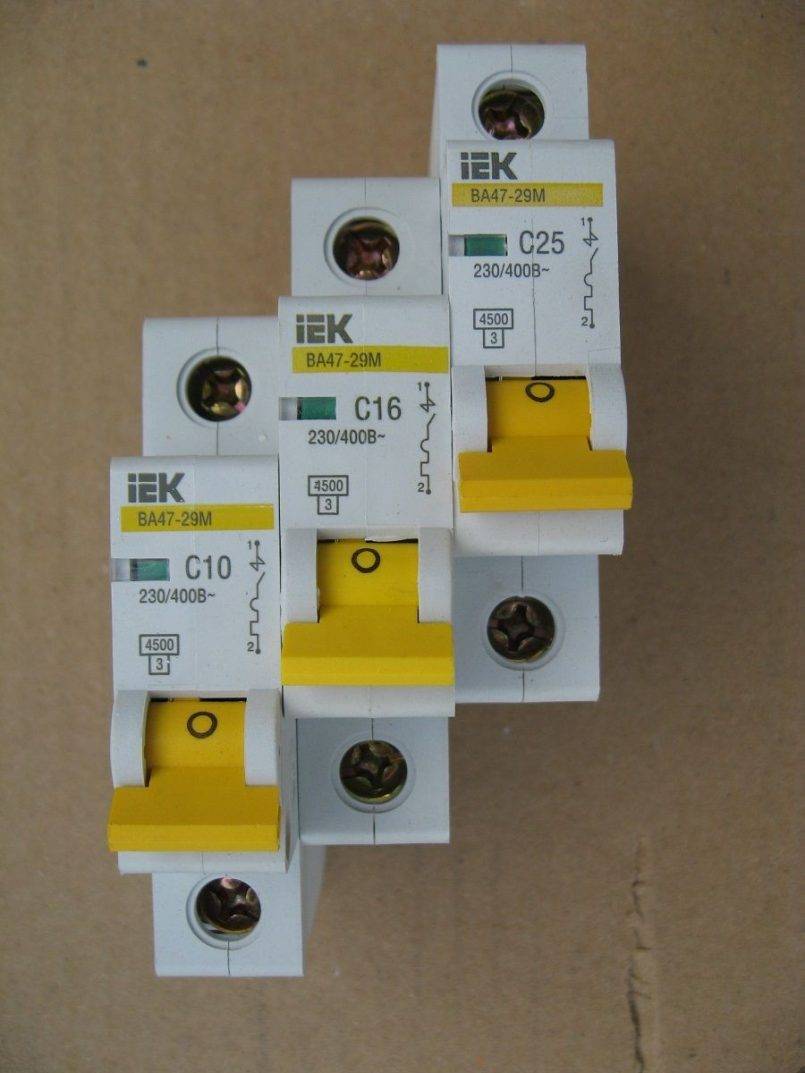

Ток по номиналу и для работы
Характеристики для выбора выключателя существенно различаются по мощностям. Установки с завышенным током применять не рекомендуют. Часто при повышении нагрузки устройство просто отказывается срабатывать, вызывая серьезные последствия с возможным возникновением перегрева и даже пожара. Обычно электрики придерживаются следующих величин при выборе:
На освещение с сечением медной жилы в 1.5 мм квадратных требуется 10А, на розетки – 16А, на водные нагреватели – 25А, на плиту – 32А, на всю линию с электроплитами – 50А. Если вы хотите точно подсчитать всю мощность, то надо сложить величины всех приборов быта, расположенных в помещении, а потом результат разделить на напряжение в сети – 220В.
Конструкция автоматических выключателей такова, что данные про номинальные ток располагаются всегда на лицевой стороне. Вы также можете узнать и про время реагирования до расцепления после возникновения превышающей нагрузки в сети.
Есть даже возможность устанавливать дополнительные функции. Часто используют специализированный детектор, отслеживающий появление человека в пространстве. Для этого не требуется каких-то особенных знаний. Есть только рекомендательные пожелания, которые можно и не выполнять по желанию.
Конструктивные особенности
Как выше было упомянуто, по внешнему виду автоматы представляются простыми устройствами. Однако внутри у них не такая простая начинка, как можно подумать.
Чтобы понять, какие автоматы лучше ставить в квартире, стоит копнуть чуть глубже и увидеть, что именно скрывается в корпусе. Практически все автоматы состоят из:
- Механизма взвода.
- Дугогасительного устройства.
- Коммутирующего устройства.
- Расцепителей.
Благодаря механизму взвода можно вручную включать или выключать автомат.
Дугогасительное устройство представляет собой камеру, которая выполняет важную функцию. Когда срабатывает один из расцепителей, неизбежно образуется электродуга, и чем выше ток, тем сильнее дуга. А чтобы она не нанесла серьезные повреждения элементам автомата, и существует камера, которая гасит дугу. Образующиеся газы с высокой температурой отводятся из дугогасительного устройства посредством специального канала.
Коммутирующий механизм представлен набором подвижных и неподвижных контактов.

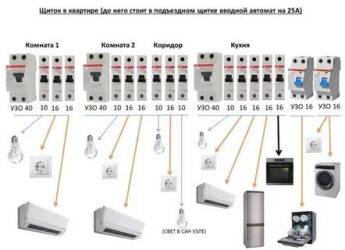

Чтобы понять, какой автомат ставить на входе в квартиру, необходимо хорошо разбираться в типах расцепителя. Как правило, у большинства устройств их два – биметаллический и электромагнитный. Первый – это пластина, которая при слишком большом нагреве изгибается и тем самым разъединяет контакты. Он актуален при небольшом превышении тока. Второй – соленоид с подпружиненным сердечником и штырьком, который упирается в подвижный контакт. Здесь уже речь идет о гораздо большем токе и срабатывает электромагнитный расцепитель очень быстро.
Нижний уровень розеток
Нижний уровень розеток запланирован для большинства встроенных бытовых приборов кухни.
- Микроволновая печь;
- Духовой шкаф;
- Варочная поверхность;
- Посудомойка;
- Измельчитель отходов (Диспоузер);
- Стиральная машина;
- Холодильник.
Негласные правила установки кухонных розеток гласят, что высота розеток нижнего ряда от пола, составляет 10 см. Это стандартный уровень нижних розеток за кухней. При такой высоте нижние розетки попадают в свободное расстояние между полом и началом напольных шкафов. 10 см должно быть не до середины, а до верха розеток, так как высота ножек кухонных шкафов составляет, обычно 12,5 см. Правда, высота ножек регулируется, но не на много. В кухонных шкафах без ножек сзади, на заводе, делается специальный вырез, обычно на высоте 11,4 см. от пола (на фото его хорошо видно).
Статья по теме: Ремонт маленькой кухни 6 квадратных метра
Время-токовые характеристики
Очевидно, что автомат не всегда отключается мгновенно, и иногда ему надо “подумать и принять решение”, или дать шанс нагрузке войти в норму. Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.
Кривые отключения или токо-временные характеристики
Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты – тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты – это участок, который плавно спускается. Электромагнитная – кривая резко обрывается вниз.
Тепловая работает медленно (например, если ток превышает номинал в два раза автомат выбьет примерно через минуту), а электромагнитная – мгновенно. Для графика В это мгновение “начинается”, когда ток превышает номинал в 3-5 раз, для категории С – в 6-10 раз, для D (не показан, поскольку в быту не применяется) – в 10-20 раз.
Как это работает – можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой “С”, как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.
Надежность
Считается, что промсерия более надежна, чем бытовая и эти автоматы реже выходят из строя, якобы по причине более качественной сборки и контроля.
Но если вы не просто будете читать отзывы в интернете, а реально поинтересуетесь в магазинах, сколько рекламаций было от тех же ABB Basic или Schneider Easy 9 (made in Chine между прочим), вы слегка удивитесь.
В подавляющем большинстве магазинов возвратов по гарантии вообще нет, а там, где они присутствуют — это единичные случаи на тысячи проданных экземпляров.
Кстати, и в промсерии тоже случаются выходы из строя и связаны они в первую очередь как раз с их доп.функциями. Например, у той же S серии от ABB, зачастую винты в двойных клеммах идут не по резьбе или срываются.
Хотя в большинстве случае это объясняется отсутствием у электриков нормальных отверток с регулировкой крутящего момента.
Либо неправильным подбором формы жала отвертки.
У бытовой серии и у промки шлицы винтов также могут отличаться.
У некоторых моделей возникают проблемы с элементами для подключения доп.устройств. В принципе все логично, чем больше деталей в механизме, тем чаще он будет ломаться.
Это правило стабильно работает испокон веков. Неужели получается, что в плане надежности вообще нет разницы? Не совсем так.
Например, у Шнайдера есть более дорогие автоматы Acti 9 и дешевые Easy 9. Так вот, у бюджетника Easy 9 окно срабатывания (при тепловом перегреве) более широкое, а у Acti 9 выдержано гораздо точнее.
Даже конструкция теплушки немного отличается.
Эти затраты и временные рамки на доведение порогов срабатывания под идеальные значения, в конечном итоге и образуют другую ценовую категорию.
Где-то эти миллисекунды может и сыграют свою роль, но в домашних условиях какая вам разница?
3 Legrand
Очень хорошо известна на отечественном рынке электротехнических изделий продукция французской компании Legrand. О популярности автоматических выключателей этого бренда можно судить по многочисленным отзывам и комментариям на тематических форумах. Legrand неизменно фигурирует в лидерах различных рейтингов, а многие эксперты называют торговую марку лучшим европейским производителем. Компания работает в 90 странах мира, поставляя около 230 тысяч наименований продукции. В багаже производителя имеется более 3,8 тысяч запатентованных разработок.
Профессиональные электрики объясняют популярность бренда высоким качеством продукции, которая выпускалась на протяжении десятилетий. А вот в последнее время встречается и бракованная продукция, и откровенный контрафакт. Недостатком автоматов Legrand остается высокая цена.
Принцип работы автоматических размыкателей
Нормальный режим
В штатном режиме, когда рычажок управления находится в верхнем рабочем положении, ток протекает через контакты в предохранителе на катушку соленоида. Затем попадает на биметаллическую пластинку расцепителя.
Если все нормально, ток проходит на нижнюю клемму и дальше отправляется в квартиру.
Перегрузка сети
В момент короткого замыкания или когда электролиния перегружена, это вызывает увеличение тока в цепи «розетка-предохранитель». Биметаллическая пластина мгновенно греется, прогибается и размыкает цепь.
После ликвидации причины КЗ или снятия нагрузки с подающей линии (например, отключили микроволновку), автомат успевает остыть и его снова можно включить.
Такова работа автоматического размыкателя в общих чертах.
Таким способом можно предотвратить более тяжелые последствия от перегрузок в цепи «электросчетчик — квартира».
Важно чтобы в момент перегрузки у потребителя находится размыкатель нужного номинала. Мы всегда рассчитываем на предохранитель
Что будет если неправильно подобран предохранитель?
Если он слишком мал, то он будет прерывать подачу тока даже тогда, когда вы просто включите телевизор в гостиной.
Если его мощность слишком высока, то он просто не заметит перегрузки на линии, что вызовет перегрев электропроводки и возникнет реальная угроза пожара в помещении.
Поэтому важен выбор автомата по мощности нагрузки.
Лучшие зарубежные производители
Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.
1 место – АВВ
Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.
- компактность;
- легко собрать в щиток;
- безопасность;
- наличие выключателей с 4-мя полюсами;
- ровные края.
- пазы под рейку одноразовые;
- маленький выбор моделей D-класса.
2 место – Siemens
Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.
- винты с подшлицовыми шляпками для крепкой фиксации;
- легкость восстановления цепи при срабатывании выключателя;
- легкость доступа к смещенному вниз распредкоробу.
- россиянам преимущественно доступны товары с током до 63 А;
- продукция исключительно под С-класс срабатывания;
- винты затягиваются специальной отверткой.
3 место – General Electric
В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.
- 30 видов товаров под трех- и однофазные сети;
- бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
- рельефный тумблер;
- компактность.
- предел номинала – 63 А;
- подходят только под С-класс отключения.
4 место – Schneider Electric
Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.
- автоматы под 1-4 полюса;
- качественные подклеммные отверстия;
- большой выбор модульных приборов;
- несколько однофазников в одном корпусе;
- удобная ручка тумблера;
- долговечность и надежность.
Промышленные и бытовые автоматы
Рядовой пользователь в отличие от опытного эл.монтажника не понимает или не знает, что существует так называемая промышленная и бытовая (домашняя) серия автоматических выключателей.
При этом внешне они могут выглядеть абсолютно одинаково. Тот же самый корпус, клеммы, тот же язычок для вкл-откл., только надписи немного отличаются.
Очень хорошо все различия в линейках прослеживаются у ABB. Самые бюджетные модели – это серия basic M.
Далее идет серия SH.
И самая дорогая – S.
В чем их существенные отличия?
Промышленные автоматы (S) в отличие от бытовых, имеют повышенную износостойкость. То есть, вы сможете включать и отключать их под нагрузкой гораздо большее количество раз, плюс у них увеличенный ресурс работы при коротких замыканиях.
Однако задумайтесь, сколько раз за всю вашу жизнь автомат может отключиться от КЗ, или как часто вы им будете выключать свет во всем доме? Дай Бог, если за несколько десятилетий это произойдет хотя бы сотню раз.
Кроме того, более дорогие автоматы имеют повышенную стойкость к агрессивным средам – влажность, пыльные помещения, наличие вибраций. Все подобные аппараты даже снабжаются морским сертификатом.
Их можно устанавливать на объектах в прибрежных районах рядом с морем или океаном, там где постоянно соленый воздух или же монтировать напрямую на кораблях.
Неужели все эти условия эксплуатации автоматов присутствуют в вашем доме? Когда эл.щиток располагается не в подъезде, а внутри квартиры, то это вообще можно считать идеальными условиями для их работы.
Постоянная плюсовая температура, никакой пыли и влажности. Практически тепличные условия.
Ну и зачем вам здесь переплачивать за сверхзащиту?
Подбор номинала автоматического выключателя по току и мощности нагрузки
Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:
1000 Вт / (220 В х 0,95) = 4,78 А
Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:
| Мощность, кВт | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| Сила тока, А | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):
| Схема подключения | Номиналы автоматов по току | |||||||
| 10 А | 16 А | 20 А | 25 А | 32 А | 40 А | 50 А | 63 А | |
| Однофазная, 220 В | 2,2 кВт | 3,5 кВт | 4,4 кВт | 5,5 кВт | 7,0 кВт | 8,8 кВт | 11 кВт | 14 кВт |
| Трёхфазная, 380 В | 6,6 кВт | 10,6 | 13,2 | 16,5 | 21,0 | 26,4 | 33,1 | 41,6 |
Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.
В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.
В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.
На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.
Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

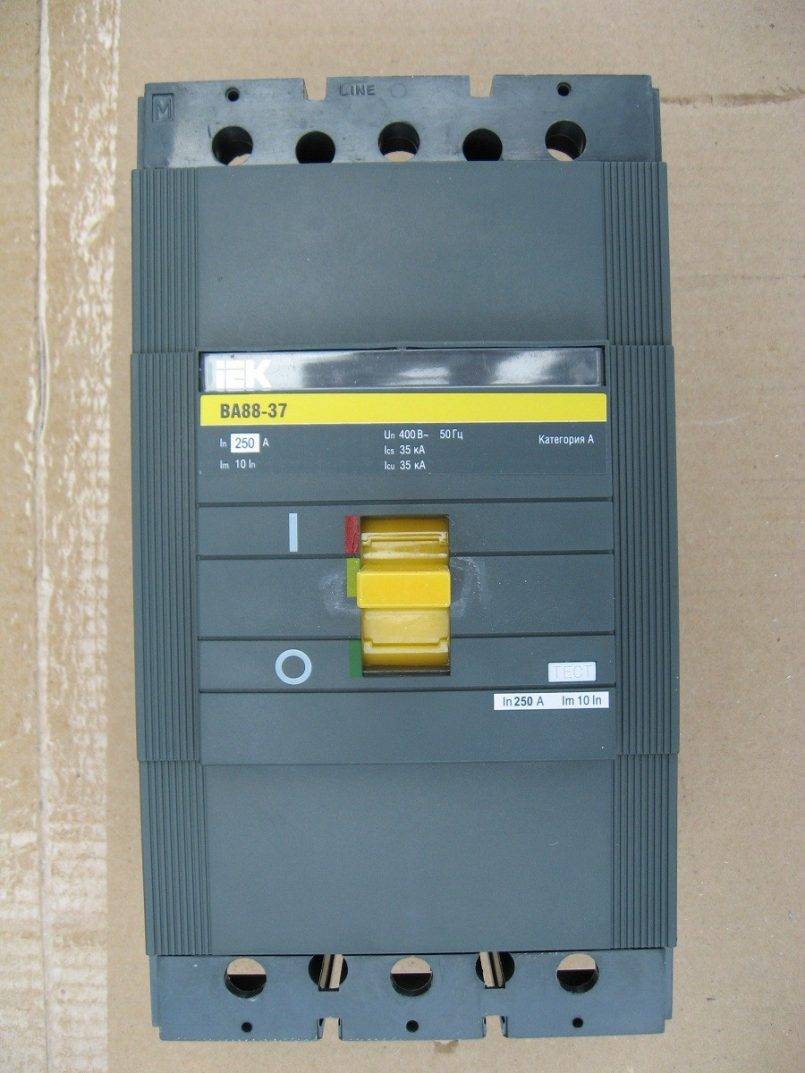

Вводной автомат для частного дома
Принцип работы
Благодаря своей основной функции – автоматическому срабатыванию, устройство вкратце называют «автомат».
Принцип действия прибора состоит в следующем:
- во-первых, он защищает электрическую цепь от перенапряжения, возникающего от подключения большого количества электроприборов. Например, если включить одновременно духовку, электрочайник и микроволновку, то через некоторое время проводка нагреется, и обмотка начнет плавиться, что может привести к воспламенению и обрыву контакта в стене. А для восстановления электроцепи вам придется штробить стену, и прокладывать заново проводку;
- во-вторых, в случае короткого замыкания осуществляет блокировку.
Типичные ошибки при монтаже автомата
Наиболее частой ошибкой при выборе и монтаже автомата для защиты приобретенной сплит-системы является завышение его токовой характеристики. Чаще всего это происходит из-за желания подстраховаться от «ложного» срабатывания.
Такой подход действительно оправдан, если автомат установлен в помещении с повышенной температурой или подвержен какому-либо нагреву. В этом случае тепловой расцепитель может сработать при меньших токах, а фактор нагрева нужно учитывать при выборе выключателя, применяя коэффициент корректировки.
Во всех остальных случаях завышение номинала автомата недопустимо, так как может привести к задержке отключения линии и выходу ее из строя вплоть до возгорания. Второй ошибкой является установка автомата на сплит систему с номинальным током, равным или превышающим ток основного автомата в щитке. Такое несоответствие грозит полным отключением электроснабжения в квартире.
Частой ошибкой при монтаже является недостаточная зачистка, частичное заведение проводов в зажим автомата или слабая их затяжка. Особенно это касается проводов с малым сечением. Такое нарушение приведет к большому нагреву места соединения, в результате которого оплавятся изоляция провода и выключателя, что может повлечь возгорание.
Похожей ошибкой при подключении проводов является попадание зачищенного провода в заклеммное пространство. При этом затяжка провода отсутствует совсем, а контакт пропадает при повышении нагрузки. Сопровождаться этот процесс может искрением и обгоранием провода при работающем кондиционере.
При установке автомата зачистите провода на достаточную длину, убедитесь, что провод вставлен в зажим правильно и затяните его. После затяжки проверьте не болтается ли провод в зажиме
Иногда встречается ошибка с выбором места установки автомата. В итоге он устанавливается не на ответвлении у питающей линии, как предписано правилами, а в непосредственной близости от кондиционера. Такая установка совершенно не оберегает от перегрузок линию от щитка до автомата, а выключатель не несет защитную функцию, и позволяет только включать и отключать кондиционер.
Особенности автоматов для розеток некоторых известных марок
В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.
К наиболее востребованным и надежным автоматическим выключателям можно отнести:
- «АВВ» автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.
- «АЕ» эффективное устройство российского производства. Выпускается данная защитная арматура в разных конфигурациях, поэтому трудностей в выборе подходящего устройства возникнуть не должно.
Также при выборе автоматического выключателя домой следует обратить внимание на производителей «Дженерал Электрик» и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах
АЕ
General Electric
АВВ
Legrand
Схема включения вводного автомата
Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.
Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).
Как правильно подобрать автомат дублер?
Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.
Недопустимые ошибки при покупке
Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.
Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.
Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.
Советы по выбору:
При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
Нужно ориентироваться на электропроводку
Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение
Для прибора с 14 А нужно брать выключатель на 16 А и выше.
Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер
Для электрической плиты ставится выключатель на 32 А
Осветительная группа и розетки требуют 10 А.
В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.
Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.
Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет
При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше
Как выбрать автоматический выключатель?
Выбор автоматических выключателей осуществляется по ряду критериев:
Номинальный ток. При превышении этого параметра выключатель срабатывает, тем самым защищая цепь от повреждения в результате перегрузки. Выбирать его следует, исходя из сечения кабелей, которые подсоединены к АВ. Номинальный ток для защитного устройства должен составлять 85-90% от величины, которую способна выдержать проводка.
- Селективность. Выбирать номинал тока следует, исходя из величины нагрузки конкретно взятой линии. Величина тока для основных бытовых приборов и элементов обычно составляет: 10 А – для осветительных приборов, 16 А – для электрических розеток, 25 А – для электрических приборов высокой мощности, 32 А – для электроплиты и 40 А – для главного выключателя. Это общие показатели, которые могут варьироваться. Например, если подключение прибора на 25 А выполнено через электрическую розетку, то она подбирается под аналогичную величину тока.
- Ток срабатывания. Номинальное значение этого параметра следует подбирать, исходя из нагрузки. Устройство коммутации для электронных устройств должно иметь марку А или Z, автоматический выключатель для мощного электромотора с высоким током пуска – D, защитное устройство для электрического отопительного котла – С, а для осветительных приборов – В. Если марки автоматов подобраны правильно, то оборудование, включенное в цепь, будет надежно защищено, а АВ не будут срабатывать при включении, например, аппарата для сварки или мотора.
- Число полюсов. Для защиты однофазной бытовой сети, к которой не подключены аппараты высокой мощности, будет достаточно одно- или двухполюсного автомата. Если же в цепь включен, к примеру, отопительный котел или электрический двигатель на три фазы, то АВ должен быть трехполюсным.
Производители. Как в России, так и за рубежом налажено производство автоматических выключателей, и чтобы подобрать качественный автомат, нужно ориентироваться не только на заявленные параметры. Купить хорошую технику на рынке, «из-под полы», вряд ли получится. Поэтому покупать защитные устройства лучше в специализированных точках, где они продаются с сопутствующей документацией. Ведущие изготовители дорожат маркой своей фирмы и высоким рейтингом, поэтому можно не опасаться нарваться на изделие низкого качества.
Про нюансы выбора автоматического выключателя на видео:
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Выводы и полезное видео по теме
Видео о прокладке к кондиционеру собственной линии и подключении ее к отдельному автомату в щитке:
Видео рассказывает, как установить дополнительные дифференциальные автоматы в этажном щитке:
Видео об устройстве и особенностях автоматов:
Подключение кондиционера в квартире лучше выполнить по отдельной линии с установкой защитного автомата. Это позволит уберечься от ряда проблем при эксплуатации электрооборудования и сделает использование кондиционера более безопасным.
Выбор и установка автоматических выключателей – это достаточно сложный процесс, от которого зависит надежность работы электрооборудования и безопасность людей. Поэтому эти работы лучше поручить электрикам и монтажникам, имеющим соответствующие образование и опыт.
Если вы решили сделать все самостоятельно, то первое с чего следует начать, это изучить инструкцию по установке сплит системы. Часто в ней есть прямые указания по выбору автомата и провода.
Выводы и полезное видео по теме
Видео о прокладке к кондиционеру собственной линии и подключении ее к отдельному автомату в щитке:
Видео рассказывает, как установить дополнительные дифференциальные автоматы в этажном щитке:
Видео об устройстве и особенностях автоматов:
Подключение кондиционера в квартире лучше выполнить по отдельной линии с установкой защитного автомата. Это позволит уберечься от ряда проблем при эксплуатации электрооборудования и сделает использование кондиционера более безопасным.
Выбор и установка автоматических выключателей – это достаточно сложный процесс, от которого зависит надежность работы электрооборудования и безопасность людей. Поэтому эти работы лучше поручить электрикам и монтажникам, имеющим соответствующие образование и опыт.
Если вы решили сделать все самостоятельно, то первое с чего следует начать, это изучить инструкцию по установке сплит системы. Часто в ней есть прямые указания по выбору автомата и провода.
