Как выбрать насосную станцию

На характеристики станции влияет не только ее типа. Еще важны материалы корпуса. Чугун, к примеру, сводит к минимуму шумность насоса, но тяжел и подвержен коррозии даже при добротной защите от влаги. Сталь легче и в нержавеющем исполнении не портится при контакте с кислородом и влагой. Однако шуму от насосов от нержавейки много.

Альтернативой чугунным и стальным служат пластиковые системы. Их корпуса делают из высокопрочных полимеров. У таковых и цена низкая, и физические параметры при контакте с водой неизменны, и вес мал, да и шумность минимальна.

Внутри корпуса насоса находятся электротехнические узлы. Для эффективной работы они должны быть защищены от влаги, грязи, пыли. Возможность их проникновения в корпус отражена в маркировке цифрами рядом с буквами IP. Максимальная защита равна 54-м единицам.

Если вода в скважине не соответствует требованием санпина, в насосе должны быть фильтры грубой и тонкой очистки. При должном качестве жидкости достаточно грубого фильтра. Он устранит взвесь из воды. Если она попадет в систему без фильтра, оборудование быстрее износится

Для поверхностных насосов нестационарного типа важно наличие переносок

Это ручки, за которые можно поднять и переместить оборудование. Из технических характеристик важен объем гидроаккумулятора. Большой делает систему дороже, зато позволяет ей реже включаться и выключаться, экономя электричество. Если же последнее отключат, вместительный гидроаккумулятор предоставляет солидный запас воды.

Обратить внимание перед тем, как выбрать насосную станцию для частного дома нужно также на соответствие ее мощности потребностям домовладения. Через работающую мойку в среднем за час проходит 0,7 кубометра воды

Столько же нужно посудомойке, стиралке, душу и поливочному гидранту. Для ванны показатель равен 1,1 кубометра, а умывальника, биде и унитаза — 0,4. К расчетному потреблению воды нужно прибавлять минимум 10%. Если станция будет работать без запаса прочности, быстро выйдет из строя.

Для большинства частных домов достаточно станций, перекачивающих в час 4—5 тысяч литров воды. Точные расчеты потребностей удобно делать, указывая точки потребления и их количество, к примеру: 1 хозяйственный кран, 2 кухонных мойки и 2 умывальника, 1 ванна. Далее, прописывается возможность одновременной работы водопотребляющих приборов. Это поможет рассчитать пиковый расход, выбрав соответствующую ему станцию.

Устанавливаясь на одной глубине, забор воды станции производят обычно с другой. Этот параметр (отношение вертикальных труб к горизонтальным) тоже нужно учесть с прибавкой 15%. Рассчитать глубину забора можно сложив глубину скважины и поделенное на 3 удаление станции от нее. Единица измерения — метр.

К критериям выбора относятся и дополнительные опции оборудования, к примеру, защита от перегрева, холостого хода. Функция возможна в автоматических моделях. Система отключает мотор при прекращении подачи воды.

Так исключается перегрев двигателя, его поломка. Впрочем, есть бюджетные способы избежать сухого хода, к примеру, переносной поплавок. Это плавающий корпус из пластика с электропереключателем, рычагом и стальной сферой внутри.

Поплавок устанавливается в резервуар. Шарик меняет положение рычага, если таковое меняется у корпуса. Так переключаются нужные контакты меж тремя проводами. Они отходят от кабеля, а тот — от переключателя.

Сигналы поплавка, как и автоматизированная система датчиков, выключают мотор станции вне подачи воды. Дабы система работала исправно, коробка из пластика должна быть герметичной, а подводящий кабель влагостойким.

Лучшие вихревые насосные станции

Подобные модели отличаются небольшими габаритами и низкой ценой. Их рабочие колеса оснащены радиальными лопастями, начинающими вращение при прохождении между ними воды. Вихревые насосные станции требовательны к чистоте жидкости и могут вибрировать при работе.

SFA Sanicubic 1 VX

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Смотрите обзор

Главной особенностью модели является наличие двигателя повышенной мощности — 2000 Вт. Этого достаточно для перекачивания жидкости или неоднородных стоков на высоту до 10 метров. Благодаря использованию современной технологии безлопастных турбин Vortex, устройство стабильно работает при попадании твердых примесей.

Объем воды — 32 литра, максимальная температура жидкости +70°С. Дистанционная панель управления может быть размещена в любой части здания, в комплектацию входят проводная и звуковая сигнализации для лучшего контроля работы агрегата. Корпус насосной станции оснащен акустической изоляцией, что минимизирует уровень шума даже при высокой нагрузке.

Достоинства:

мощный двигатель;
высокая производительность;
большой объем резервуара;
дистанционное управление;
тихая работа.

Недостатки:

высокая цена.

Станция SFA Sanicubic 1 VX (2000 Вт) предназначена для обеспечения работы принудительной канализации. Она работает как с чистой, так и с грязной водой. Прекрасный выбор для установки в загородном доме или коммерческом здании.

Elitech САВ 400В/19

4.9

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Корпус модели выполнен из чугуна и покрыт антикоррозийным составом. Благодаря отверстиям для креплений его легко установить на любой поверхности. Глубина всасывания составляет не более 8 метров, в качестве источника могут выступать колодцы, открытые водоемы, скважины.

Рабочая мощность двигателя 400 Вт, объем гидроаккумулятора — 19 литров. Производительности насосной станции достаточно для обеспечения стабильного поступления 40 литров воды в минуту.

Достоинства:

бесшумная работа;
высокая производительность;
работа в автоматическом режиме;
удобная установка;
защита от перегрева.

Недостатки:

короткий кабель подключения.

Elitech САВ станет отличным решением для организации водоснабжения частного одноэтажного дома. Резервуар позволит воспользоваться небольшим запасом воды при отсутствии электропитания.

Aquario Auto ADB-35

4.9

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Модель оснащена реле давления механического типа, с помощью которого можно наиболее точно настроить включение и выключение насоса. Встроенный манометр и защита от перегрева способствуют лучшему контролю рабочего состояния устройства и продлению срока его службы.

Допустимый размер частиц в рабочей среде составляет 0,1 мм, глубина всасывания — до 7 метров. Мощность двигателя 430 Вт способствует эффективному перекачиванию до 35 литров жидкости в минуту. Корпус агрегата выполнен из чугуна и покрыт антикоррозийным химическим составом в местах соприкосновения с жидкостью.

Достоинства:

защита от перегрева;
вал из нержавеющей стали;
длительная работа;
высокая производительность;
низкая цена.

Недостатки:

шумная работа.

Aquario Auto ADB-35 стоит приобрести для перекачивания чистой воды из скважин или колодцев. Отличное решение для индивидуальной системы водоснабжения по доступной цене.

Termica Comfortline TL PI 15

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Основным материалом, использованным при изготовлении этой модели, послужила нержавеющая сталь. Все важные элементы конструкции устойчивы к возникновению коррозии и износу. Особенностью насосной станции является удобная регулировка мощности. Три рабочих режима обеспечивают удобное пользование системой для решения различных задач, а заодно позволяют экономить электричество.

Максимальный напор составляет 15 метров, пропускная способность — 1,5 м³/ч. Агрегат может быть установлен в любом положении. Он оснащен защитой от перегрузки и автоматическим реле, что позволяет забыть о необходимости частого технического обслуживания устройства.

Достоинства:

легкая установка;
прочный корпус;
экономичное потребление энергии;
низкий уровень шума;
малые габариты.

Недостатки:

вибрация при работе.

Termica Comfortline рекомендована к использованию в системах бытового водоснабжения. Оборудование стоит приобрести владельцам частных малоэтажных домов или дачных построек.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

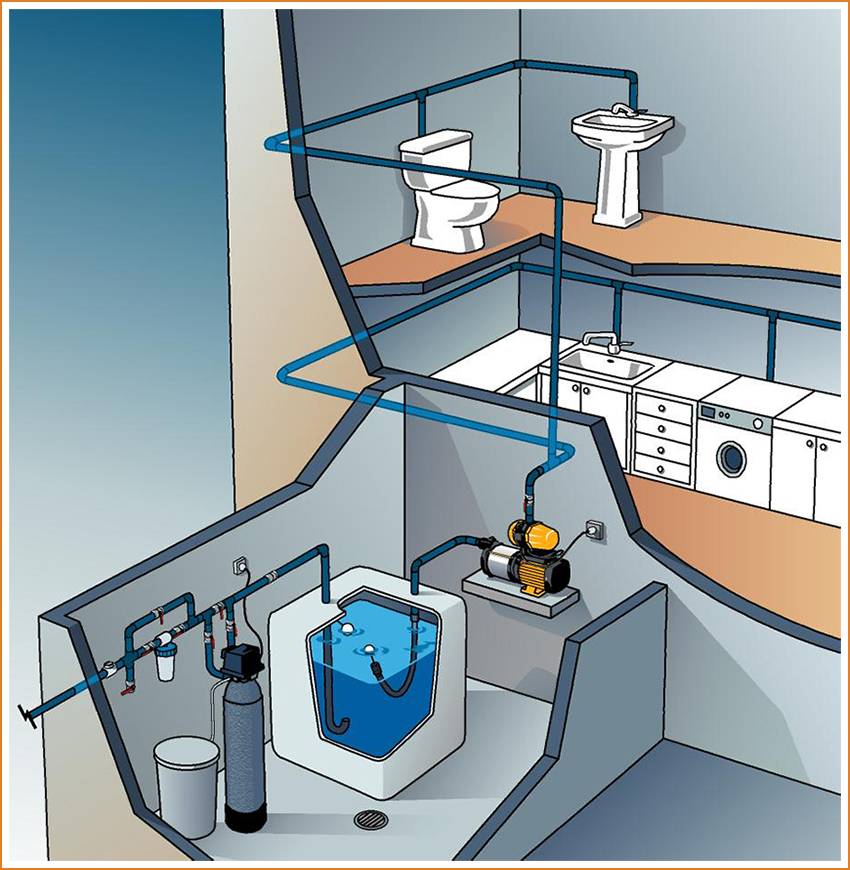

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

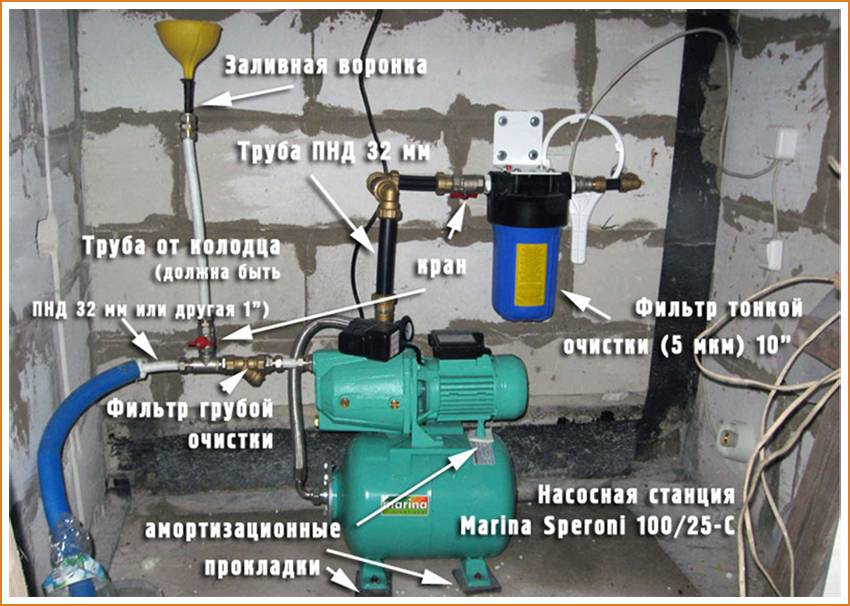

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
Крышку горловины плотно закрывают.
Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
Открывают запорную арматуру на подающих трубах и пускают воду в систему.
Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной представляет собой отдельный внешний узел, погружаемый в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и зеркалом воды.

С технической точки зрения эжектор – устройство довольно простое. Его главный конструктивный элемент – сопло – представляет собой патрубок с зауженным концом. Проходя через место сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область с низким давлением, т. е. возникает эффект разряжения.

Под действием этого разряжения в трубу засасывается новая порция воды из скважины. В итоге насос тратит меньше энергии для транспортировки жидкости на поверхность. Возрастает эффективность насосного оборудования, равно как и глубина, с которой можно закачивать воду.

Насосные станции с встроенным эжектором

Встроенные эжекторы обычно помещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить общие габариты установки и несколько упростить монтаж насосной станции.

Максимальную эффективность такие модели демонстрируют, когда высота всасывания, т. е. расстояние по вертикали от входного патрубка насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Разумеется, следует учитывать еще и расстояние по горизонтали от скважины до места размещения насосной станции. Чем больше длина горизонтального участка, тем меньше глубина, с которой насос способен поднимать воду. Например, если насос установлен непосредственно над источником воды, он сможет поднять воду с глубины 8 м. Если тот же самый насос удалить от точки водозабора на 24 м, то глубина поднятия воды уменьшится до 2.5 м.

Помимо низкой эффективности при больших глубинах залегания зеркала воды подобные насосы обладают еще одним явным недостатком – повышенным уровнем шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей сквозь сопло эжектора. Именно поэтому устанавливать насос с встроенным эжектором лучше в отдельном подсобном помещении, за пределами жилого здания.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного может находиться на значительном удалении от насоса – он подключается к погружаемой в скважину части трубопровода.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из скважины на поверхность, по второй часть поднятой воды возвращается вниз, в эжектор.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр скважины, предусмотреть это лучше еще на стадии проектирования устройства.

Подобное конструктивное решение, с одной стороны, позволяет существенно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов с встроенными эжекторами, до 20-40 м), но с другой – ведет к уменьшению КПД системы до 30-35%. Впрочем, получив возможность значительно увеличить глубину забора воды, вы легко смиритесь с последним.

Если расстояние до зеркала воды на вашем участке не слишком глубоко, то нет необходимости монтировать насосную станцию непосредственно возле источника. Это значит, что у вас появляется возможность отдалить насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагают непосредственно в жилом доме, например, в подвальном помещении. Это обеспечивает повышение срока службы оборудования и упрощение процедур настройки системы и профилактических работ.

Еще одним несомненным достоинством выносных эжекторов является существенное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, уже не побеспокоит жильцов дома.

Насосная станция с выносным эжектором.

Дополнительное оборудование

Помимо электронасоса, гидроаккумулятора и управляющей автоматики в комплект любой насосной станции в обязательном порядке входят:

соединительная арматура, в том числе гибкая подводка, соединяющая насос с гидроаккумулятором;
манометр, измеряющий давление жидкости в системе и облегчающий контроль за работой насоса,
обратный клапан, предотвращающий опорожнение подводящей магистрали при выключении насоса;
фильтры, препятствующие попаданию в насос механических примесей;
автоматы защитного отключения насоса.

Фильтры

Центробежные насосы характеризуются повышенной требовательностью к чистоте перекачиваемой жидкости

Очень важно, чтобы в проходящей через насос воде не было абразивных частиц (ил, песок и т.д.), а также длинноволокнистых включений с линейными размерами более 2 мм (водоросли, травинки, щепки)

Предельно допустимым количеством механических примесей считается 100 г/м3. Защитить насос от выхода из строя и отдельные его узлы от преждевременного износа в результате перекачивания воды, содержащей инородные включения, поможет сетчатый фильтр грубой очистки.

Он монтируется на конце водозаборной трубы и отсекает крупный мусор, плавающий в толще воды или на ее поверхности.

После станции ставятся картриджные фильтры тонкой очистки, доочищающие воду, которая направляется к потребителю. Впрочем, к насосной станции они уже никакого отношения не имеют.

Обратный клапан

Чтобы насос был в состоянии в любой момент начать качать воду, необходимо, чтобы подводящая магистраль всегда была заполнена. Именно поэтому система водозабора насосных станций оборудуется обратным клапаном, устанавливаемым сразу после сетчатого фильтра грубой очистки.

Наличие обратного клапана избавит вас от необходимости каждый раз долго ждать, пока вода поднимется в насос из скважины, и, что более важно, убережет насос от работы в режиме «сухого» пуска, чреватого выходом оборудования из строя. Водозаборная труба с обратным клапаном

Водозаборная труба с обратным клапаном.

Защитная автоматика

Наши электросети не могут похвастаться стабильностью, и напряжение зачастую «гуляет» в довольно широком диапазоне. Обезопасить дорогостоящее оборудование от скачков напряжения поможет автомат защитного отключения. Если в комплект вашей станции этот компонент не входит, его можно (и нужно!) докупить отдельно. Не лишним будет и автомат защитного отключения при перегреве насоса.

Система защиты от «сухого» хода – еще один элемент, который необходим для продления срока службы насосной станции. Особенно важна она в тех случаях, когда производительность скважины непостоянна. Размещенный в скважине датчик подаст сигнал на выключение насоса, как только уровень воды упадет ниже минимального предела. Это позволит предотвратить перегрев и выход насоса из строя вследствие перекачивания воздуха.

Что такое насосная станция для жилого дома

Это компактное устройство, которое посредством автоматического управления обеспечивает работоспособность автономного водопровода в частном доме.

Насосная станция включает:

всасывающий насос;
напорный резервуар;
реле давления;
манометр.

Она может устанавливаться рядом со скважиной:

в подвале;
в специально предусмотренном помещении;
в шахте.

Качественная техника не требует специального обслуживания, надежна в эксплуатации.

Для чего нужна насосная станция

Установка бытовой насосной станции в коттеджах, дачных и загородных домах, пользующихся водой из собственных скважин, колодцев и других источников, переводит водопотребление на более высокий уровень.

Появляется возможность иметь автономный водопровод, который повысит комфортность проживания. Создаются условия для подключения сантехнических кабин, стиральных и посудомоечных машин.

Принцип работы

Действие насосной станции осуществляется при помощи насоса, гидроаккумулятора и системы автоматики, регулирующей давление. При запуске агрегата вода начинает закачиваться в напорный резервуар (гидроаккумулятор) и далее по трубопроводу.

При достижении верхнего предела давления насос отключается. Далее поступление воды к потребителю осуществляется за счет давления в аккумуляторе, до тех пор, пока оно не достигнет нижнего предела. Тогда насос вновь начинает работу.

Так постоянно обеспечивается подача воды. Реле давления, реагирующее на изменения, отрегулировано на заводе. Значение давления 2 бар для запуска насоса и 3 бар для остановки. Контроль осуществляется при помощи манометра.

Виды насосных станций

Основное, для чего необходима насосная станция — обеспечение подачи воды в трубы. Она подается в них под определенным давлением. В этом случае обеспечивается нормальный напор воды и возможность для использования современных бытовых приборов. Если у владельца на дачном участке уже имеется колодец, то, подключив к нему насосную станцию, появляется возможность для создания полноценной водопроводной системы, работающей в автоматическом режиме.

На рынке в настоящий момент предлагается несколько разновидностей насосных станций, подходящих для использования на даче:

Станции с эжектором

Особенность таких установок заключается в наличии в составе их конструкции встроенного эжектора. Благодаря ему такое оборудование может поднимать воду с глубины до 45м. Характерной особенностью таких насосов является их большая производительность. Помимо этого, они имеют высокую мощность. Однако без недостатков у такого оборудования не обходится. При работе эти приборы создают большой шум. Поэтому во избежание дискомфорта при проживании на даче лучше всего для размещения насосной станции с эжектором выбрать отдельное помещение. Необходимость в этом и обуславливают высокие затраты на использование такого оборудования в сравнении с другими видами насосных станций.

Бесшумностью работы отличается насосная станция, снабженная выносным эжектором. Поэтому можно без каких-либо неудобств использовать ее в частном доме. Оборудование этого вида отличается своей экономичностью, поскольку для ее работы требуется небольшое количество электрической энергии. Еще одна характерная особенность таких установок заключается в том, что эжектор располагается непосредственно в самой скважине. В плане мощности такие насосные станции уступают оборудованию, оснащенному встроенным эжектором. По горизонтали такие приборы могут поставлять воду на расстоянии не более 40м.

Станции без эжектора

Несколько другой принцип заложен в работу установок, лишённых эжектора. Всасывание воды при их использовании производится поэтапно. Для этого они используют гидравлические составляющие. Станция, которая не имеет эжектора, отличается бесшумностью своей работы, при этом позволяет экономить электричество. Несмотря на то что ее конструкция имеет отличия от оборудования, снабженного эжекторами, тем не менее, она в состоянии выполнять такой же объем, как и другие виды насосов.

Еще одним видом установок для подачи воды являются повышающие насосные станции. Для обеспечения подачи воды непрерывным потоком к системе водоснабжения подключаются вихревые насосы. Особенностью этого оборудования является то, что они могут работать с любым количеством воды. Причем это никак не влияет на эффективность их работы и долговечность использования.

Как выбрать насосную станцию: выбираем для дома
