Как скрыть трубы в туалете и ванной комнате – несколько способов и пошаговый монтаж своими руками

Способы монтажа

Какие материалы можно использовать, мы разобрались. Осталось понять, как закрыть трубы в туалете с помощью этих материалов. Сначала рассмотрим, как сделать каркас под зашивку из гипсокартона или пластиковых панелей. Работы ведём в несколько этапов  (см. видео в конце статьи):

  1. Сначала нужно выполнить разметку будущего каркас на стенах помещения.
  2. После этого по разметке крепятся продольные направляющие из бруса сечением 20х30 мм или специального профиля для гипсокартона. Направляющие крепим к стене на дюбелях и саморезах.
  3. После этого устанавливаем поперечные бруски или профили. Крепим саморезами к уже установленным направляющим. Шаг поперечных элементов обычно равен 30-50 см. При этом не забываем, что нам нужно будет установить ревизионные люки. Обычно они монтируются в том месте, где установлены счётчики, запорная арматура, или там, где есть ревизионное отверстие для прочистки канализации. Место под будущий люк нужно дополнительно усилить брусками или профилями (при этом стоит придерживаться габаритов люка).
  4. На данном этапе можно приступать к зашивке короба листами гипсокартона или пластиковыми панелями. Гипсокартон крепим саморезами к коробу, а для фиксации пластиковых панелей используем специальные пластиковые направляющие и угловые элементы. Оставляем отверстие под люк.
  5. Если использовались панели, то теперь можно устанавливать ревизионный люк.
  6. Если монтаж короба выполнялся с использованием гипсокартона, то выполняем его финишную отделку при помощи керамической плитки, обоев или покраски. И только после этого монтируем люк.

Существует несколько вариантов устройства короба:

  • В виде сплошной фальш-стены. Этот вариант подходит для небольших туалетов, в которых трубы сосредоточены на одной стене за унитазом. Также этот способ применим при монтаже подвесного унитаза, поскольку за ним можно спрятать несущий каркас санитарного прибора. Единственный недостаток фальш-стены состоит в том, что в этом случае ограничивается доступ к трубам и в случае аварии придётся демонтировать всю стену.
  • Если все трубы и стояки собраны в одном углу помещения, то лучше сделать квадратный короб, за которым будут скрыты все коммуникации. Не забываем сделать люк в месте установки счётчиков и запорной арматуры.
  • Косая фальш-стена делается в том случае, если от группы стояков отходят более тонкие трубы, которые нужно тоже скрыть. В этом случае делать ровную фальш-стену нецелесообразно, поскольку она заберёт много полезной площади помещения. В таком случае выполняют немного скошенную конструкцию вдоль той стены, по которой проходят трубы от стояков.
  • Если вы не знаете, как спрятать трубы в туалете, где коммуникации проходят так, что для того чтобы их спрятать, придётся отгородить чуть ли не половину помещения, то можно использовать многоуровневый короб. В этом случае трубы закрываются коробом только до определённой высоты, а не на всё помещение.

Если вы планируете использовать жалюзи, то крепёж под них монтируется на потолке. При этом сами жалюзи могут закрывать стену полностью (от стены до стены) или частично. Второй вариант используется, когда трубы находятся в нише, расположенной на задней стене. Также может отличаться и высота жалюзи в зависимости от особенностей прокладки коммуникаций. Так, жалюзийная конструкция может быть на всю высоту помещения или только до тех пор, где проложены трубы.Видео инструкция по монтажу гипсокартонного короба в туалете:

Какие еще варианты есть без ремонта?

Для того, чтобы скрыть стену с трубами без лишних затрат, рекомендуется использовать обычные жалюзи. Этот бюджетный способ отлично подойдет тем, кто не хочет сооружать сложные конструкции либо рассматривает временный вариант. Деревянные жалюзи отлично впишутся в эко-стиль, а пластиковые – в современный. Но если интерьер санузла выполнен в классическом стиле, изделия вряд ли впишутся в общий дизайн.

Пластиковые жалюзи прослужат максимально долго: они практически не боятся воды, за ними нетрудно ухаживать. На современном рынке представлен широкий ассортимент изделий, который позволяет выбрать конструкцию под цвет отделки. К сожалению, жалюзи не обладают звукоизоляцией, а также не закрывают трубы полностью – для низа придётся сооружать отдельный короб.

Если капитальный ремонт не планируется, а трубы никак не вписываются в интерьер, можно заказать специальный навесной шкафчик. Его монтаж не займет много времени, зато часть коммуникаций будет скрыта.

Многие женщины по достоинству оценят ещё одну идею декорирования труб в туалете: скрыть неприглядные элементы поможет обычная рулонная шторка – главное, приобрести изделие, подходящее по ширине и высоте. С её размещением не возникнет никаких трудностей. Рулонные шторы отличаются широким ассортиментом расцветок, а материал защищен специальными антистатическими и антибактериальными составами.

На фото яркие жалюзи, расположенные углом, успешно прячут коммуникации. В аварийном случае они позволят мгновенно перекрыть водопровод.

Для ценителей стиля лофт дело обстоит ещё проще: если туалет выдержан в промышленном стиле, трубы могут послужить отличным декором, который сочетается с выбранной стилистикой. Потребуется лишь привести коммуникации в порядок, устранив дефекты, счистив старые наслоения или просто заменив их на современные.

На фото санузел в стиле лофт – кирпичная кладка служит отделкой, а черные трубы возле мойки выкрашены в единый цвет. Выделяясь на терракотовом фоне, открытые трубы становятся одной из главных изюминок интерьера.

Варианты конструкций

Конструкция, посредством которой будут маскироваться коммуникации, выбирается исходя из ряда факторов:

  • размеров и направления труб;
  • удаленности труб относительно друг друга;
  • наличия дополнительных устройств и запорных механизмов;
  • общей обстановки в санузле.

Определиться с типом будущей конструкции поможет детальный анализ перечисленных особенностей.

Короб

Такой вариант скрытия труб относится к наиболее простым. Для создания каркаса используются деревянные рейки либо металлический профиль. Затем основа обшивается выбранным отделочным материалом. В зависимости от того, что предполагается скрыть (трубы, плюс дополнительно счетчики, краны), для обеспечения доступа к трубам нужно оставить лючок.

Чаще всего короб обшивают при помощи гипсокартона либо пластиковых панелей. Декор короба можно выполнить любым материалом, которым отделаны стены. Несмотря на то, что сегодня есть готовые конструкции коробов, лучше сделать его самостоятельно, поскольку можно учесть практически все нюансы и особенности помещения. В случае с готовым коробом придется осуществлять подгонку по месту.

По конструктивному исполнению короб может иметь разный вид:

  • фальшстена. Неплохой вариант, позволяющий скрыть сразу несколько труб, которые расположены рядом. Смотрится такая конструкция красиво, но занимает немало места;
  • квадрат. Расположение может быть горизонтальным, вертикальным. Отлично подходит для комнат с угловым расположением труб;
  • косая фальшстена. Представляет собой нечто среднее между двумя предыдущими вариантами. Крепление конструкции выполняется под острым углом к задней либо боковой стенке. По аналогии с фальшстеной можно скрыть несколько труб, но при этом удается сэкономить пространство;
  • многоуровневый. Монтируется при хаотичном расположении труб в санузле. Чтобы сэкономить пространство, короба собирают в местах расположения труб.

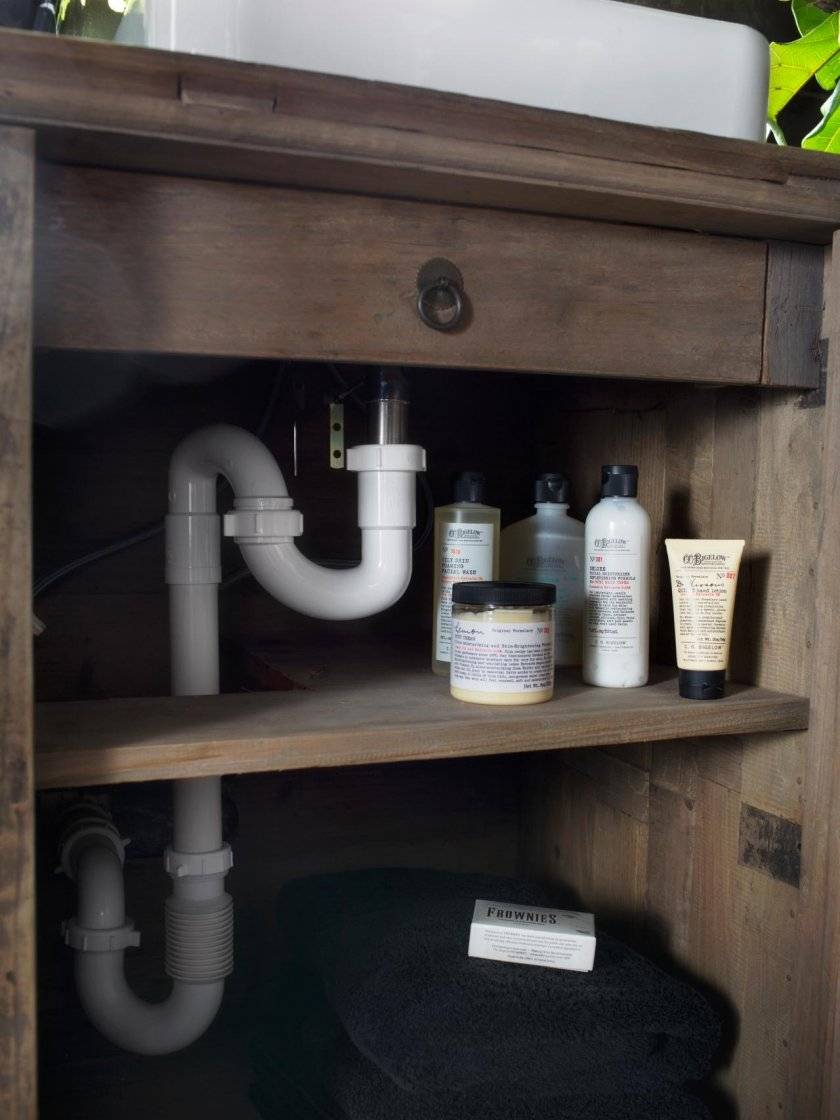

Сантехнический шкаф

При таком способе маскировки удается решить сразу несколько задач:

  • образуется ниша с полочками для хранения различных чистящих средств;
  • не затрудняется доступ к счетчикам и другому оснащению;
  • при необходимости ремонта, шкаф не будет являться препятствием для проведения работ.

Чаще всего для сборки такой конструкции используют:

  • деревянные рейки;
  • фанеру;
  • ПВХ панели;
  • стекло;
  • МДФ или ДСП;
  • металлические дверцы.

Чтобы выбрать тот или иной материал, ориентируются на интерьер санузла. Так, если дом построен из дерева, то для шкафа следует использовать любые конструкции, содержащие деревянные элементы. В случае с городским туалетом, который обшит пластиком, наиболее предпочтительным вариантом будут дверцы из пластика.

Жалюзи

Подобная маскировка похожа на фальшстену, но при этом задействуется шторная конструкция. Если потребуется, ее можно будет свернуть. К плюсам такой системы относятся:

  • экономия времени на монтаж;
  • длительный срок службы;
  • доступная стоимость;
  • возможность использования ниши для хранения;
  • компактность конструкции как в закрытом, так и открытом виде;
  • широкий выбор материала, цветов и рисунков жалюзи;
  • в случае повреждения ламели, достаточно будет заменить сломанный элемент.

Рольставни

Этот вариант по сравнению с жалюзи является более надежным, но мало соответствует площади большинства санузлов. Если размеры туалета позволяют, то лучше установить именно рольставни. К тому же существуют автоматические модели, которые можно открывать с помощью пульта.

Скрытые коммуникации

Одним из лучших способов маскировки труб как в санузле, так и в любой другой комнате, является метод штробления. Штроба – канавка в стене, в которую прячут трубы. Основным преимуществом такого способа является эстетичность: трубы можно полностью зашить в стенах. К тому же можно обойтись без коробов. Единственный минус состоит в том, что стояк скрыть в стену не удастся из-за размеров трубы.

Штробление стен выполняют согласно определенным требованиям:

  • скрывать можно только неразъемные трубы;
  • в стене, в которой будут прорезаться канавки, не должна проходить электропроводка;
  • следует учитывать линейное расширение материала труб.

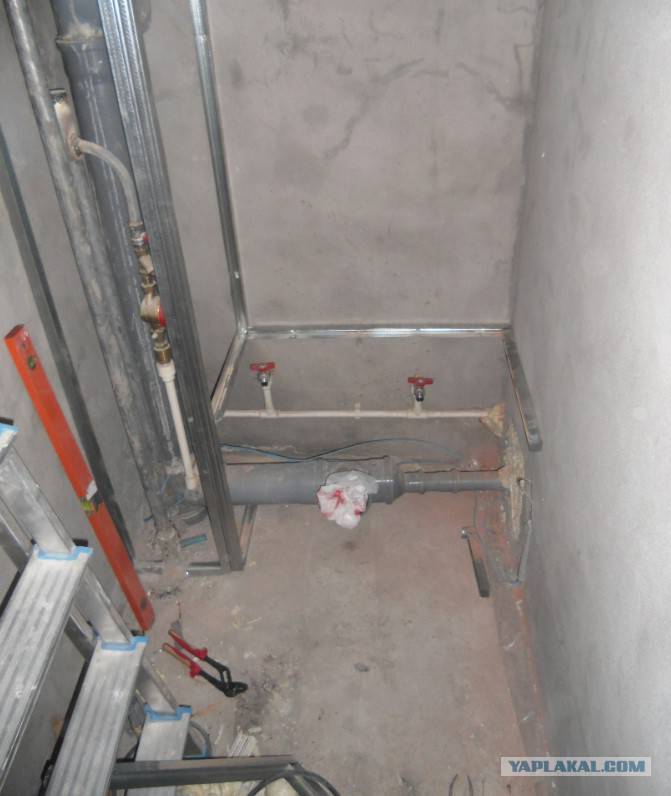

Каркас для короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

  • легко режется;
  • формирует эстетически привлекательную и прочную поверхность;
  • позволяет создать надежную и безопасную фальш-стену или перегородку;
  • хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

  • профили;
  • влагостойкий гипсокартон;
  • силиконовый герметик;
  • шурупы;
  • дюбели;
  • нож;
  • перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

  1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
  2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
  3. производятся расчеты, определяющие необходимое количество материалов;
  4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
  5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
  6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
  7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
  8. после обшивки обработайте все стыки герметиком;
  9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.Для лучшей наглядности — несколько видео от профессионалов.

И небольшая подборка фото с коробами из гипсокартона в ванной.

(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Важно! Перед наклейкой плитки гипсокартон покрывается грунтовкой. Она поможет обеспечить надежное сцепление плитки с поверхностью. https://www.youtube.com/embed/UA6tld9tIuY

Короб из гипсокарона в ванной комнате

Как скрыть трубы своими руками

Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.

Короб из ПВХ-панелей

Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.

Монтируют короб следующим образом:

  1. Проверяют трубы на предмет качества соединений.
  2. Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
  3. Крепят обрешетку.
  4. Устанавливают пластиковые панели.

Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.

Более подробно об изготовлении короба можно узнать из видео.

Короб из гипсокартона

Для работы понадобятся такие инструменты и материалы:

  • ножовка по дереву;
  • электролобзик;
  • электродрель и сверла;
  • ножницы по металлу;
  • саморезы;
  • гипсокартон.

Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:

  1. При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
  2. Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
  3. Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
  4. Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
  5. Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
  6. Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
  7. Обшивают короб с торцевой стороны гипсокартонном.
  8. С фронтальной части короба крепят ГКЛ.

Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.

Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.

Встроенный сантехнический шкаф

Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

Рольставни

В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:

  • электродрель;
  • рулетка и уровень;
  • крепеж;
  • комплект для рольставней.

Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:

  1. Устанавливают направляющие и верхний короб.
  2. Крепят ламели на барабанный вал.
  3. Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.

Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.

Как закрыть трубы гипсокартоном?

Короб из гипрока представляет собой изделие, с созданием которой справится даже начинающий. Сначала, как и для ПВХ-панелей, сооружается каркас из металлического профиля. Некоторые используют деревянные бруски, но металл считается более подходящим материалом. Рама обшивается влагостойким гипсокартоном, так как туалет является помещением с высокой влажностью. Готовую конструкцию рекомендуется задекорировать подходящим материалом: плиткой, мозаикой, краской или обоями.

Трубы можно зашить частично, придав коробу практически любую форму, (например, оставить пространство для раковины и крана, обогнуть водонагреватель) или возвести габаритную конструкцию. Если трубы находятся сбоку или в углу туалета, создание короба – оптимальный выбор, так как в результате монтажа останется много свободного пространства.

На фото короб из влагостойкого гипсокартона с коммуникационным люком и облицовкой керамогранитом.

Инструменты и материалы

Чтобы скрыть канализационные трубы в туалете своими руками, понадобятся:

  • Шуруповерт и саморезы
  • Ножницы и ножницы по металлу.
  • Уровень.
  • Рулетка.
  • Шпатели.
  • Нож для гипсокартона.
  • Валик.
  • Влагостойкий гипсокартон.
  • Алюминиевый профиль.
  • Шурупы и дюбели.
  • Отделочные материалы, шпаклёвка, грунтовка.
  • Армирующая лента.
  • Материал для звуковой изоляции.

На фото представлен минимальный перечень материалов, предназначенных для создания гипсокартонного короба.

Пошаговая инструкция

Приступаем к изготовлению короба:

  1. Делаем чертёж в соответствии с замерами. Следует оставить место для теплоизоляционного материала.

Делаем разметку на полу и стенах в соответствии со схемой. Можно воспользоваться простым или лазерным уровнем. Крепим металлические направляющие дюбелями.

Чтобы обрешётка была надёжней, создаём ребра жесткости: нарезаем из металлопрофиля дополнительные элементы, ширина которых соответствует расстоянию между вертикальными направляющими. Угловой профиль крепится сверху и снизу небольшими саморезами.

Перед тем, как обшивать каркас, делаем разметку на листах гипсокартона в соответствии с чертежом.

Раскраиваем материал: ножом разрезаем слой картона, слегка углубляя лезвие в гипс. Аккуратно перегибаем лист и разрезаем с противоположной стороны.

Прежде чем закрыть все трубы в туалете гипсокартоном, вырезаем ревизионные отверстия для люков и доступа к коммуникациям. Только после этого приступаем к обшивке. Детали листов из гипсокартона приставляем к обрешетке и прикручиваем их саморезами. Неровности аккуратно подравниваем ножом.

Устраняем недостатки (стыки и ямки от саморезов) с помощью штукатурки и шпаклевки: грунтуем конструкцию, затем армируем углы специальной лентой, чтобы раствор не давал трещин при высыхании. Дефекты устраняются шлифовкой наждачной бумагой.

Снова грунтуем поверхность, чтобы повысить адгезию. После полного высыхания грунтовки можно приклеивать керамическую плитку, мозаику и даже монтировать ламинат. Прочный керамогранит позволит замаскировать отверстие, если использовать плитку в качестве фасада дверцы, как на фото ниже. Также конструкцию можно покрасить или обклеить её влагостойкими обоями.

Смотрите видео: Короб для труб за 30 минут

https://youtube.com/watch?v=rp_cxKsiZ6k

Маскировать фитинги нельзя, так как Г, Т и Х-образные соединения, это самые вероятные места протечек. Места размещения счётчиков, запорных краников, фильтров для очистки также должны быть в лёгкой доступности.

Стальные трубы соединённые сваркой, либо медные, соединённые пайкой, могут замуровываться в стену. Трубы, имеющие на местах соединения резьбу должны оставаться в доступности, поэтому не стоит их прятать.

При прокладке труб проще всего сразу сократить количество мест соединений. Грамотное расположение всего оборудования и правильная разводка труб, помогает в этом. Соединения должны иметь обязательно тот же состав, что и сами трубы. Запас их прочности должен превышать запас прочности труб.

Для свободного доступа к счётчикам и другим дополнительным элементам, устанавливается дополнительный люк. Чтобы не скапливалась влага на трубопроводе нужно использовать изолирующие покрытия. Изоляция позволяет легко расширяться трубопроводу и возвращаться в исходное состояние, этот факт позволяет без проблем скрыть трубы в стенах.

Как быстро и красиво замаскировать трубы в ванной

Трубы, идущие горизонтально, скрываются при помощи штробирования и отделки поверхности штукатуркой или другим материалом. Можно соорудить влагостойкий гипсокартонный или фанерный короб. Он отделывается под общий фон ванной.

Можно соорудить конструкции, похожие со шкафчиками для ванн, в которых будут спрятаны трубы и их не нужно монтировать в стену. Эти шкафы используются частично скрытия для труб и частично для хранения хозяйственных мелочей.

Полипропиленовые и медные трубы спаянные (сваренные), не имеющие резьбы на соединениях и идущие горизонтально, могут свободно скрываться в стенах. В проштробленные ниши трубы вставляются в гофре и штукатурятся. Сверху выкладывается плитка, ламинат или другие покрытия.

Такой способ часто применяется в новых квартирах или при перепланировке жилья. Сперва делается схема, и ведётся расчёт диаметра труб и их пролегание. В местах, где находятся краны, счётчики, переходники и другие соединительные элементы, делаются смотровые окна.

Панельные стены для штробирования не подходят

Если стены имеют толщину в полкирпича, такие работы также исключаются, поэтому важно спрятать трубы не монтируя в стену

При изготовлении короба берётся влагостойкий гипсокартон, который может спрятать трубы и коммуникационную систему полностью без монтажа в стену. Такой способ плохо подходит для маленьких помещений.

Основа короба делается из деревянного бруса или профиля из металла. Затем всё оббивается гипсокартоном и производится отделка. В гипсокартоне делается смотровой люк с дверкой.

При скрытии труб в мебельной конструкции, можно красиво задекорировать помещение, и дополнительно получить места для хранения мелочей. Такая мебель должна быть защищена от влаги специальными прослойками и пропитками. Её можно заказать в мастерской или выполнить самостоятельно.

Лучшим вариантом для этого считается влагостойкий ламинированный ДСП. Дверцы производятся в распашном или раздвижном виде. Все щели после установки обрабатываются силиконом.

Для скрытия труб без монтажа в стену ванной можно также применить экран, который изготавливают из пластика, либо гипсокартонных панелей. Этот экран скрывает трубы и  скрадывает лишние сантиметры пространства.

Подиум маскирует трубы, не занимая лишнего пространства. Для организации подиума делается ступенька на полу. Материал для производства подиума используется пропитанный влагозащитными составами ДСП.

Можно установить в ванну рольставни, которые дополнительно украсят помещение. Коммуникации с трубами при этом прячутся в нише без монтажа в стену.

Трубы можно не только спрятать, но и просто красиво расписать, покрыть декоративной мозаикой или лепниной, украсить искусственными цветами и другими декорирующими деталями.

Любой способ скрытия труб имеет свои плюсы и недостатки, поэтому каждый может решить, что именно подходит в его случае. Во время недорого ремонта своими руками вы можете придумать, как спрятать трубы без монтажа в стену.

Как разработать схему разводки водопровода

План помещения лучше составить самостоятельно, или доверить это квалифицированным специалистам. Если в квартире (доме) выполняется ремонт, нужно убрать все декоративно-защитные материалы. Прокладка инженерных систем – это второй этап ремонта после гидроизоляции ванной и туалета. Если делать замеры без демонтажа плитки или деревянных конструкций, можно ошибиться в расчете высоты расположения трубопроводов, канализационных магистралей.

Этапы разработки схемы разводки труб в ванной комнате.

  1. Составление плана помещения.
  2. Прокладка трубопроводов с учетом точек подключения к общедомовой сети и расположения сантехнических приборов.
  3. Учет расположения приборов учета (счетчиков) горячей и холодной воды.
  4. Места установки запорной и регулирующей арматуры – краны, обратные клапаны.
  5. Фильтры для воды.
  6. Расчет количества и расположения фитингов поворотных и разветвляющих (тройников) компонентов.

Для отопления делается отдельная схема. Стандартная – установка полотенцесушителя. Но для создания комфортных условий возможно обустройство теплого водяного пола, монтаж радиатора отопления.

Самостоятельно прячем трубу в ванной комнате Каким бы оригинальным ни было оформление ванной комнаты, открытые трубы портят весь внешний вид. Однако, исправить этот недостаток реально, скрыв инженерные коммуникации. При этом совершенно не…

Важно: трубы отопления, канализации и водоснабжения не должны соприкасаться друг с другом. Расстояние между ними должно быть не менее 8-10 см.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
