Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора .

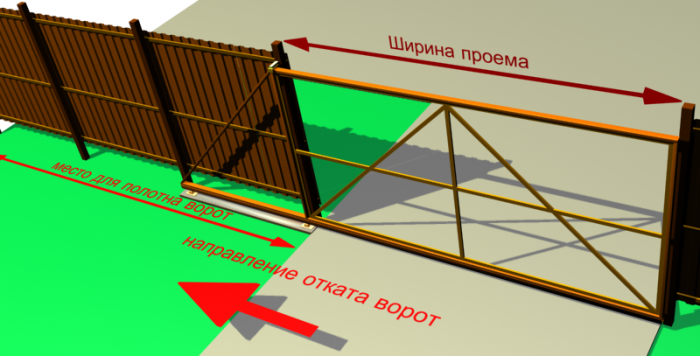

Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

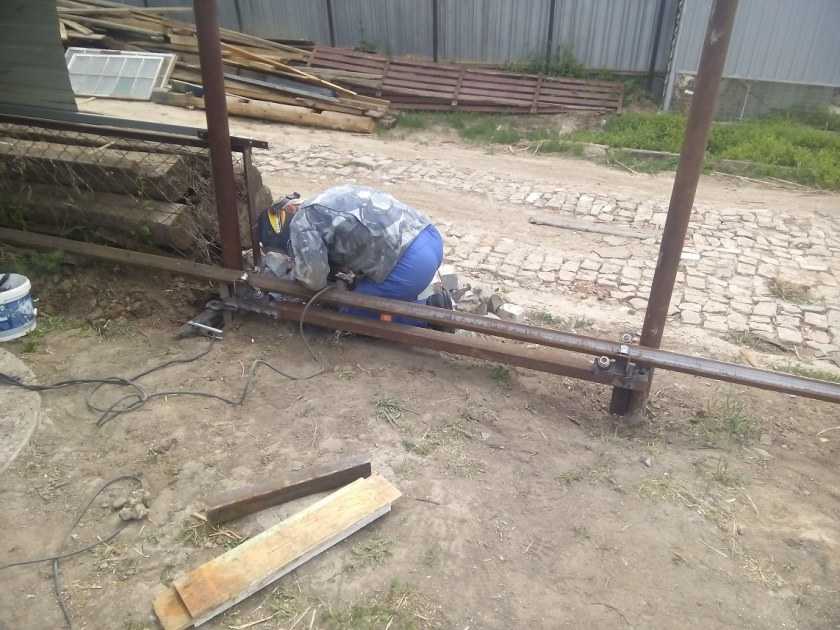

Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу

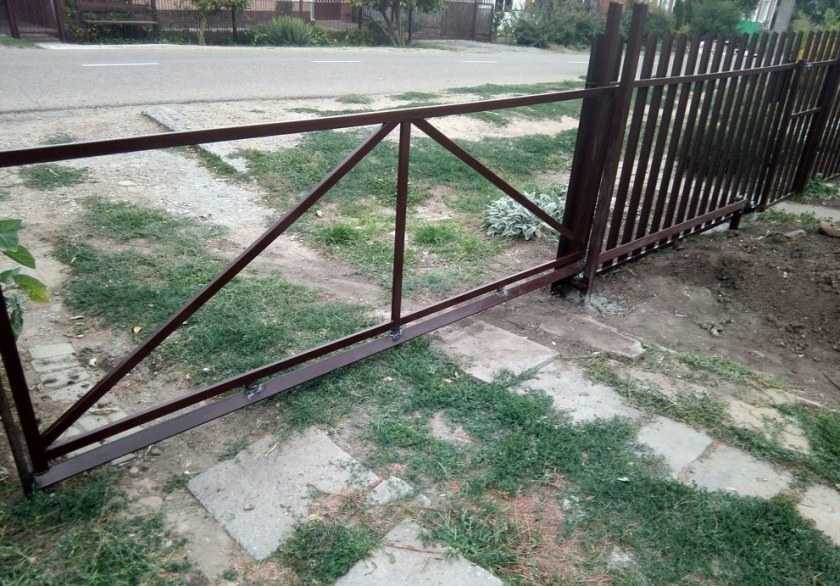

Примерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры

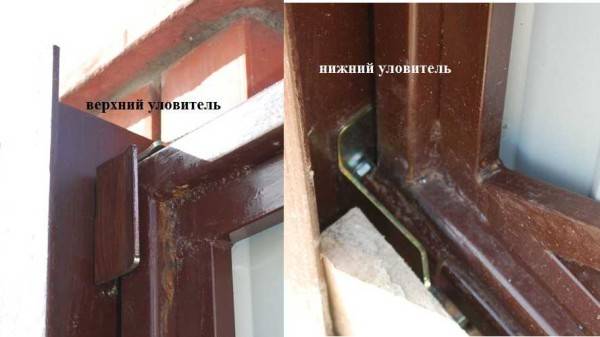

Верхний и нижний уловители

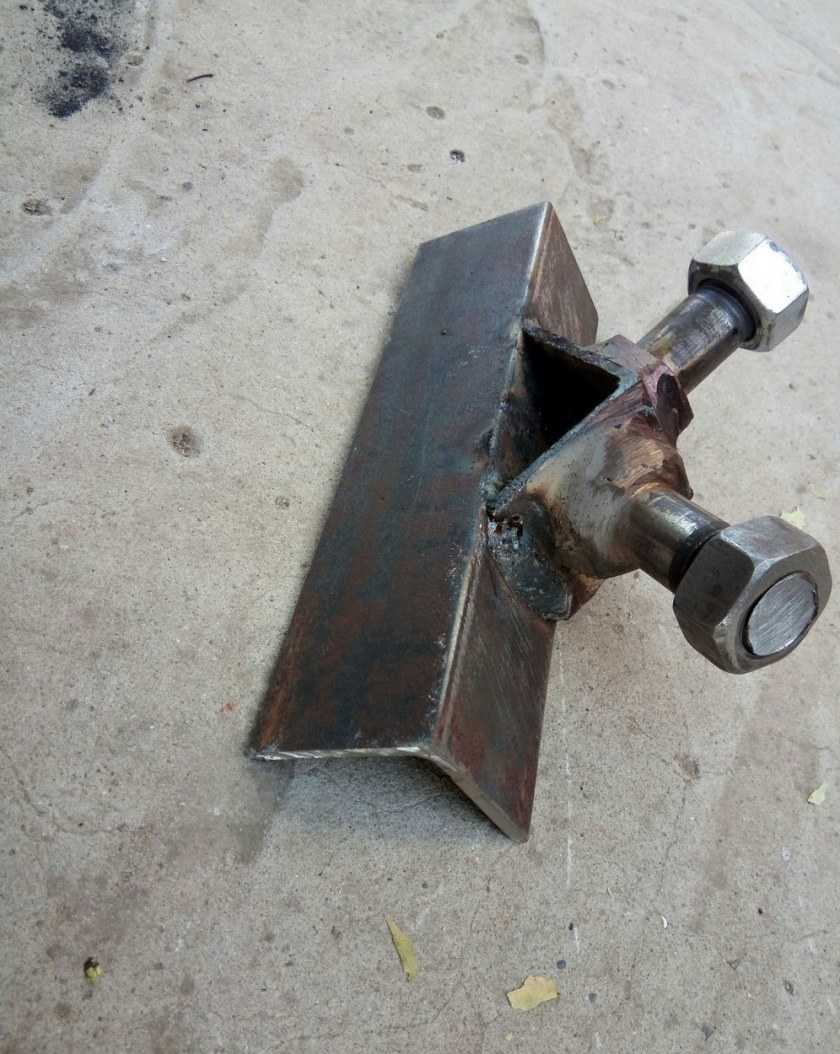

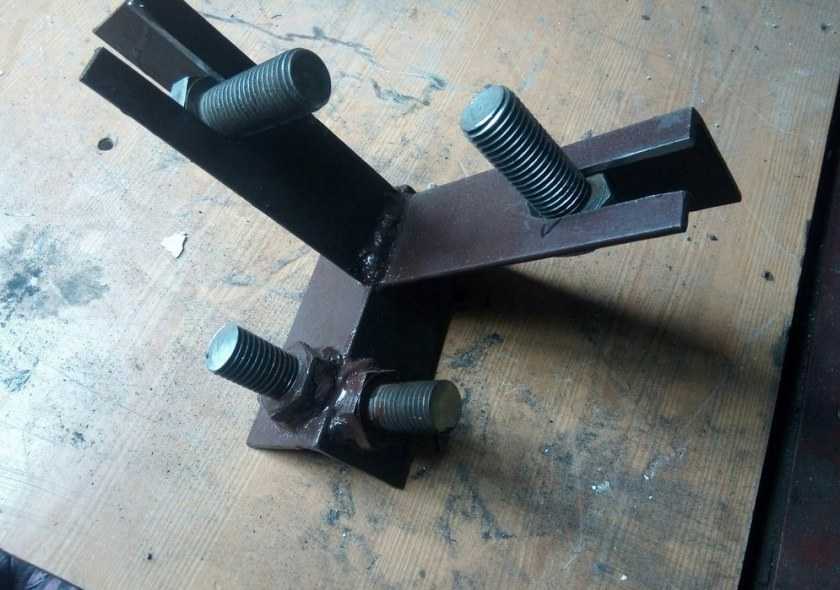

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

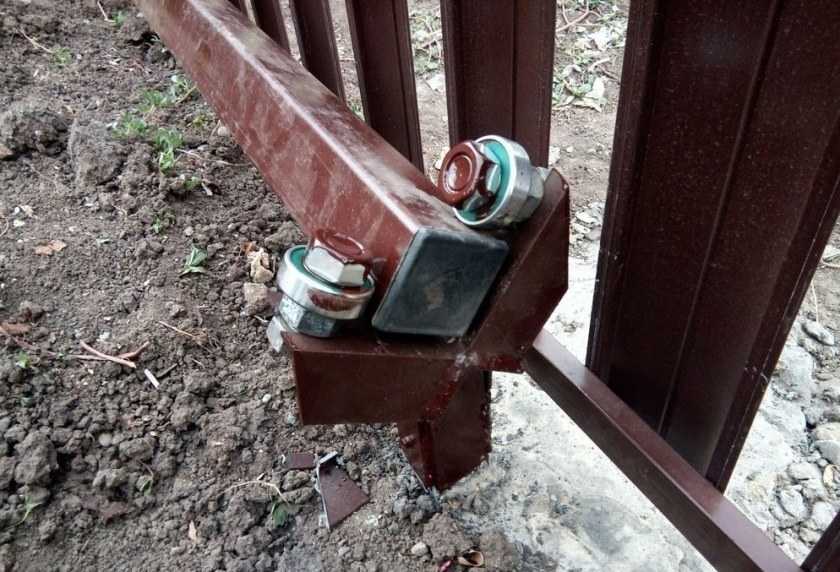

Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

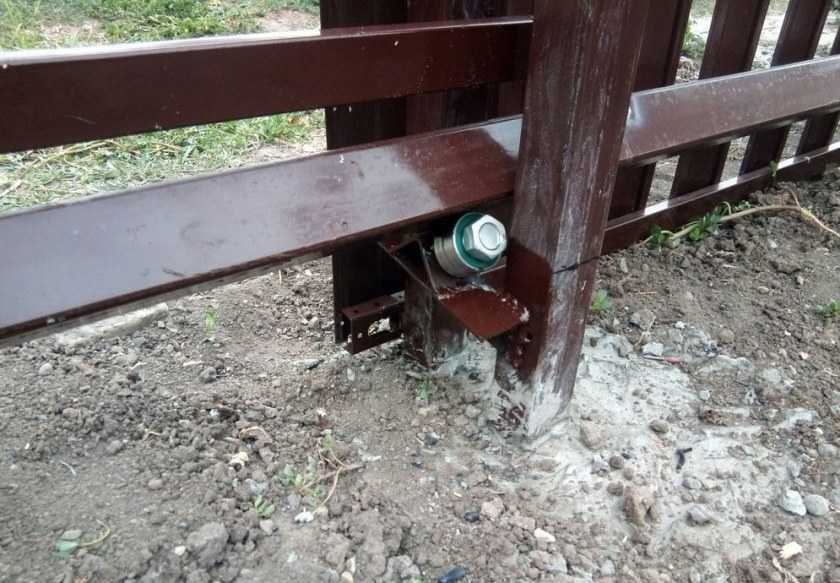

Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

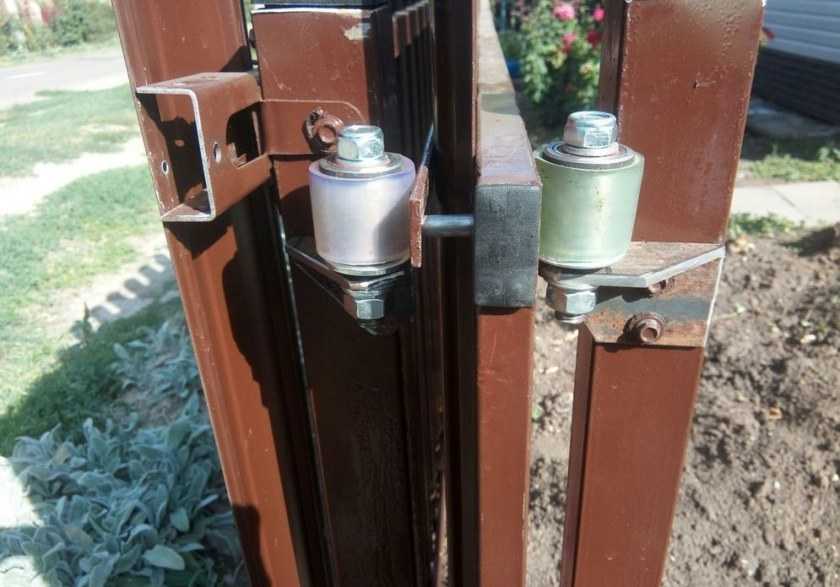

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

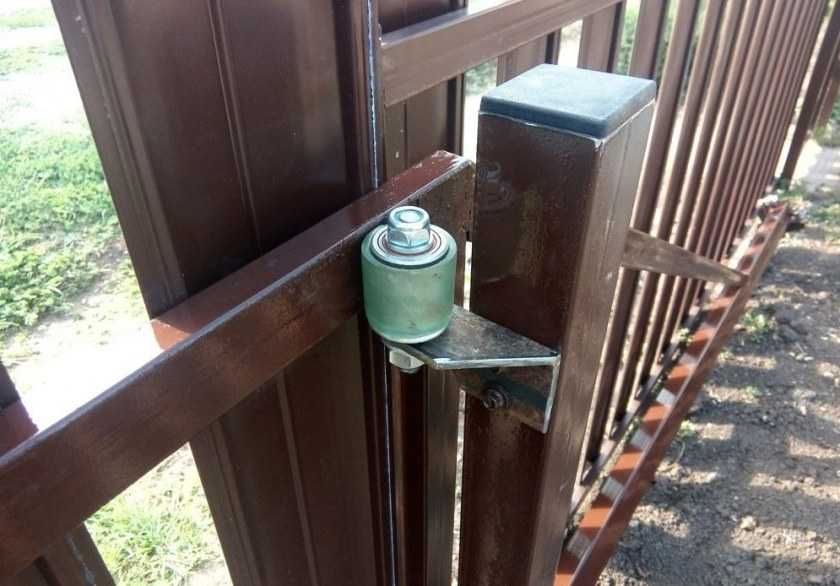

Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.
Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.
Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
Оптимальные размеры металлических ворот
Ширина ворот может быть самой разной, но многие владельцы дачных участков и коттеджей стараются делать их не более 3 м. Этого достаточно, чтобы проходил автомобиль. Рекомендованная высота ворот составляет не менее 2 м. Однако данный параметр во многом зависит от типа выбранной конструкции.
Гаражные
Гаражными считают ворота, устанавливаемые в помещение с чётким ограничением проёма не только по сторонам, но и по высоте.
Преимуществом такого типа ворот является повышенная безопасность и возможность дополнительного утепления и гидроизоляции для создания необходимого микроклимата внутри помещения. Такие ворота могут иметь самую различную конструкцию.
Недостатком можно считать чёткое ограничение въезжающего транспортного средства по высоте.
Промышленные ворота
На крупных промышленных предприятиях используется несколько типов металлических дверей:
- секционные
- подвесные
- скоростные
- рулонные
- складывающиеся
- маятниковые
Наиболее популярны секционные ворота из металлического штакетника, что обусловлено их дешевизной, простотой изготовления и эксплуатации, а также универсальностью – ворота этого типа можно использовать как в качестве внутрицеховых, так и в качестве уличных. Подвесные и скоростные ворота весьма практичны с пространственной точки зрения – они не требуют места при открывании или закрывании, что весьма актуально почти для каждого директора предприятия. Правда, есть и минус: вес металлических ворот подвесной конструкции самый большой, что снижает срок их службы и создает определенные трудности при ремонте. Рулонные и складывающиеся ворота устанавливаются, как правило, на небольших предприятиях или в частных хозяйствах.
После изучения всех возможных вариантов установки ворот, можно переходить непосредственно к выбору нужного вам типа. Но и тут могут быть альтернативы. Скажем, въездные распашные ворота могут быть глухими, что подчеркнет вашу брутальность, а могут быть коваными, что откроет окружающим ваш изысканный вкус. Вы запутались? Не можете решить, что необходимо именно вам? Доверьтесь профессионалам. Например, специалистам компании «СКИМПРО», которая на протяжении многих лет занимает ведущие позиции в области изготовления и ремонта металлических ворот, а также элементов декора, например, ковки. Телефон 8(831)413-31-25. Здесь вам помогут определиться с выбором, учтут все пожелания, и тогда в вашей жизни воцарится истинное спокойствие.
У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.
Автоматические
Автоматическими называют ворота, оборудованные специальными механизмами для управления воротами. Такие механизмы включают электромеханический привод и блок управления (стационарный и/или дистанционный). Автоматическая система управления может быть установлена на самые различные по конструкции ворота.
Несомненным преимуществом автоматических ворот является лёгкость их использования и отсутствие необходимости затрат каких-либо усилий на открытие и закрытие.
Недостатком автоматической системы управления можно считать невозможность её установки в некоторых случаях.
Разновидности
Типы ворот из профлиста очень разнообразны. Выделяются они по конструкции, декору, по форме волны.
Распашные
Самый простой и дешёвый, в сравнении с остальными, вариант. Конструкция устроена так: на два забетонированных в земле столба крепятся металлические створки. Крепление производится при помощи цилиндрических петель. Калитку можно встраивать в одну из створок или присоединять отдельно. Неудобством является необходимость пустого пространства снаружи и с внутренней стороны.

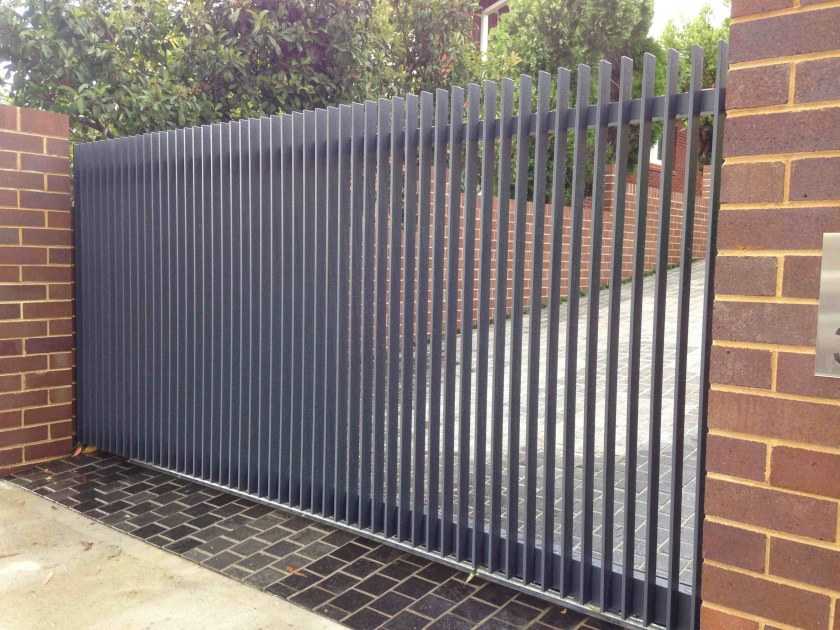

Откатные
Устройство выдвижных ворот похоже на двери купе в поездах. На крепкий фундамент с армированием устанавливается конструкция из подшипников-роликов, которые составляют направляющий рельс
Также очень важно правильно выполнить расчёты по противовесу, чтобы ворота легче открывались. Данная конструкция может прослужить 15-20 лет, однако, установить её самостоятельно очень сложно
Раздвижные
Этот вариант является ответвлением откатных ворот, так как принцип работы у них схожий. Отличие в усложнённой конструкции. Раздвижные ворота состоят из двух створок. В основном такой тип используется на предприятиях, где проём ворот достаточно широкий. Механизм со встроенными направляющими рельсом и профилем рассчитаны на проём ворот больше 5 метров.
Автоматические

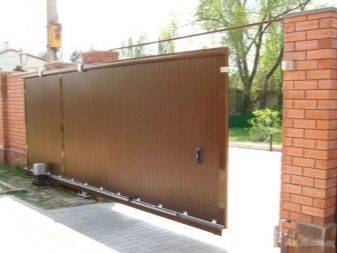

Помимо ручного способа открывания ворот, существует автоматический. Он заключается в установке электропривода, что позволит открыть калитку при помощи пульта, оставаясь при этом в машине. Чаще всего автоматизируют откатные ворота, так как другие конструкции поддаются этой процедуре достаточно сложно.

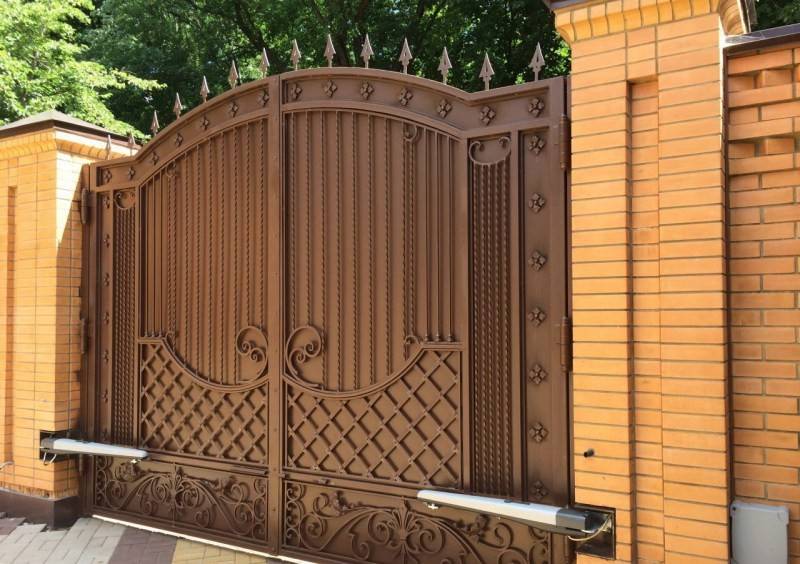

Декорированные
Разнообразный декор позволяет устанавливать различные варианты ворот. Помимо однотонных видов, ворота из профлиста могут быть красивыми с элементами ковки. Кованые ворота тяжелее и требуют дополнительных закладных при возведении фундамента. Однако смотреться такая конструкция будет впечатляюще как снаружи, так и внутри. Железные листы могут быть гофрированы вдоль и поперёк. Они имеют волнообразную и трапециевидную поверхность.

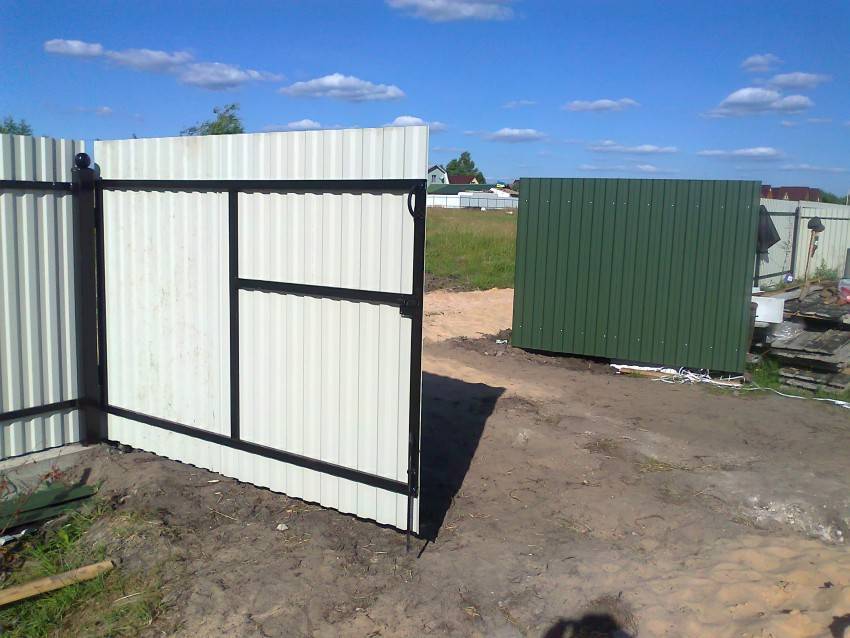

Как обшить раму профнастилом?
После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.
Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.
Достоинства и недостатки распашных ворот
Выше мы подробно рассказали о том, как самостоятельно спроектировать и установить распашные двустворчатые ворота из профлиста.
Самым главным преимуществом распашных ворот является то, что для их проектирования и монтажа не требуется каких-то особенных знаний или умений. С этим делом может справиться даже новичок в сфере строительства
Такой вариант ворот получил большую популярность среди жителей частного сектора и вот почему:
- доступная стоимость материалов;
- простота монтажа;
- привлекательный внешний вид;
- простота в уходе;
- длительный срок эксплуатации;
- возможность установки автоматики.
Несмотря на большое количество преимуществ, ворота из профнастила имеют некоторые недостатки: требуют много свободного места для открывания; из-за большой площади подвергаются значительной ветровой нагрузке.
Вам нужны ворота с калиткой и вы не знаете какой материал для этого выбрать? В следующей нашей статье рассмотрены , их преимущества и недостатки.

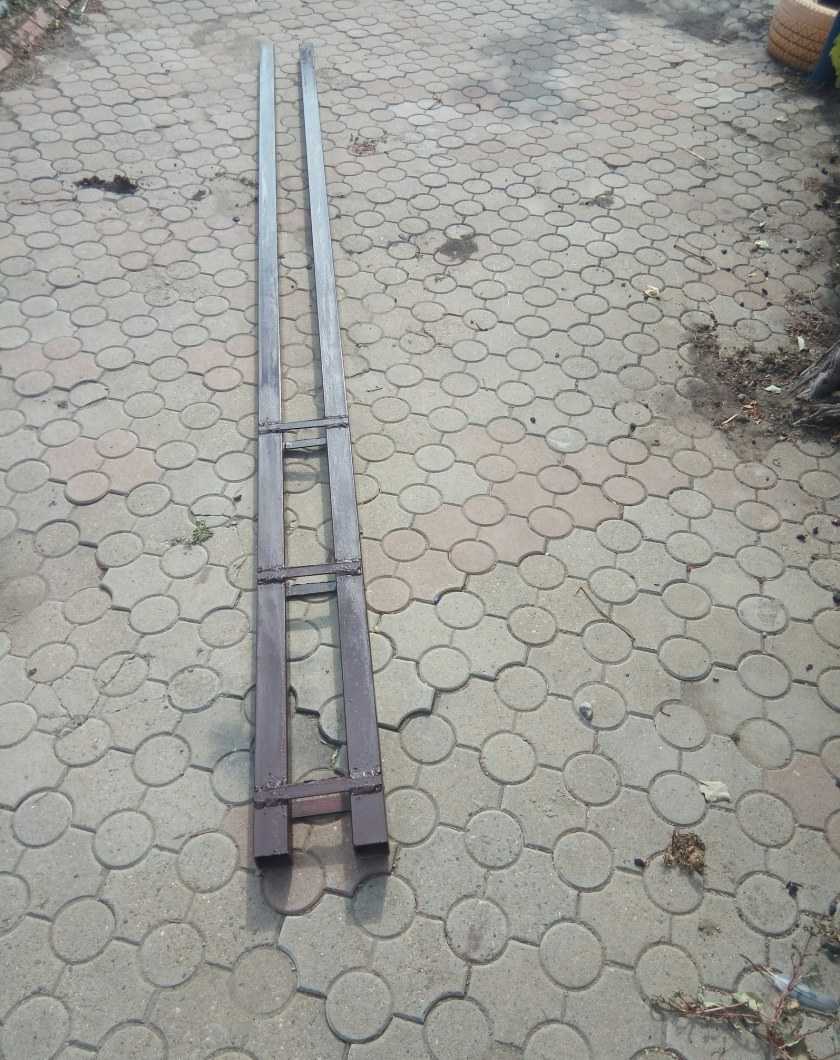

Способы установки столбов
Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.
Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.
Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из пека и щебня, а затем заливается бетон).
Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонной молочко не уйдет в землю, что сделает раствор более прочным
Бетон периодически надо утрамбовывать, выгоняя лишний воздух.
Как сделать распашные ворота своими руками?
Первым делом необходимо определиться с размерами будущих ворот, а также с материалами, из которых они будут изготовлены. Хотя сам процесс создания ворот от того, какой выбран материал, никоим образом не зависит.
Основная конструкция ворот с распашными створками предполагает наличие таких элементов, как:
- рама, которая является основой будущих ворот, поэтому для ее изготовления чаще всего выбирают металл, реже – дерево;
материал для обшивки рамы – от него напрямую зависит, какая толщина металла понадобится для рамы (в зависимости от веса обшивки); - петли нужно выбирать особо тщательно, так как они должны не только выдерживать вес всей конструкции, а и ежедневную нагрузку при открытии-закрытии ворот;
- замки, задвижки (в зависимости от индивидуальных требований).
Условно работы по созданию распашных ворот можно разделить на 3 этапа
- установка столбов, на которых в будущем будут крепиться створки ворот;
- изготовление самих ворот;
- навешивание ворот на петли, расположенные на столбах.

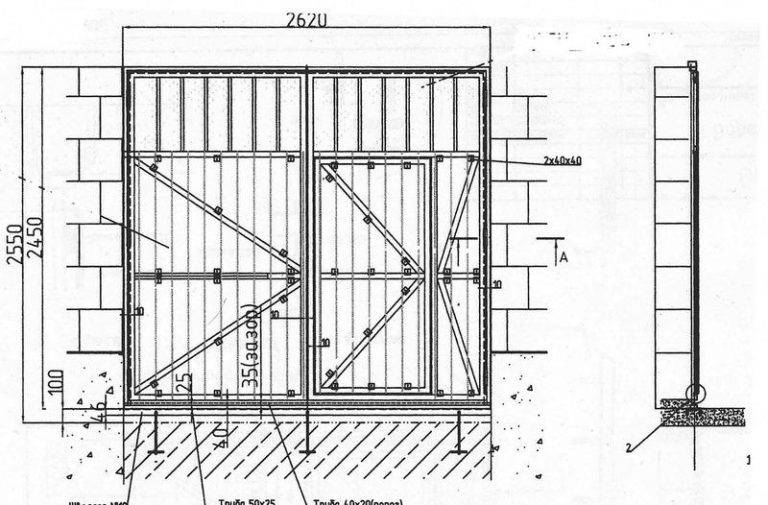

На первый взгляд, ничего сложного и непонятного в процессе создания ворот нет. Главное правильно произвести расчеты и подобрать материалы. В этом деле поможет составление чертежа, на котором нужно указать размеры и то, как будут располагаться основные детали будущей конструкции.

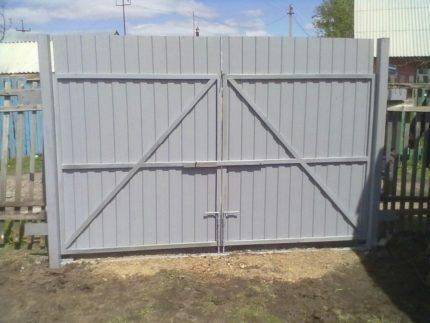

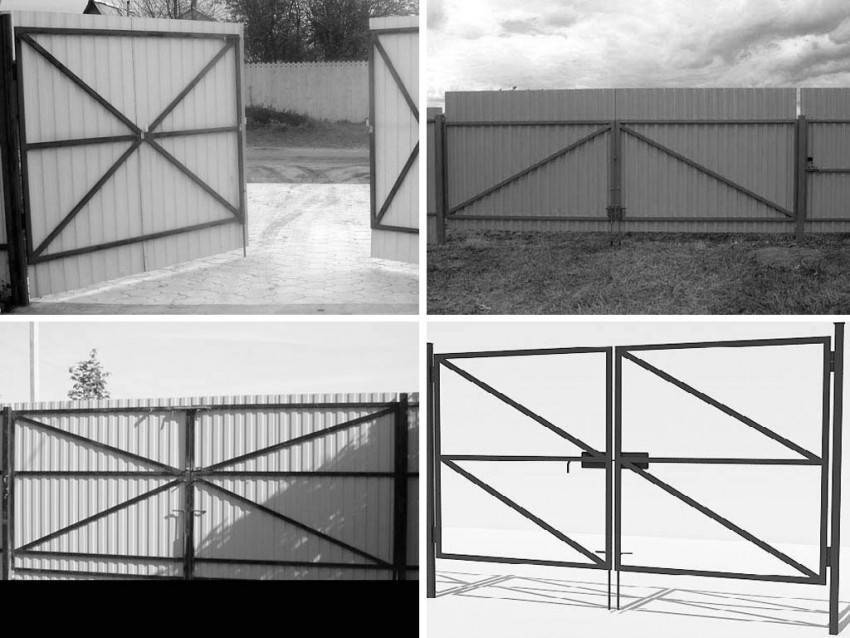

Створки ворот обычно имеют одну поперечную перекладину, но при необходимости можно дополнительно использовать диагональные (для усиления).
При изготовлении рамы для распашных ворот важным моментом является соблюдение углов, от этого зависит правильность всей конструкции в целом. Если нет достаточного опыта сварочных работ, лучше этот этап доверить специалисту.
Наиболее длительным процессом является установка столбов. Причем много времени занимает не сама установка, а то, что им нужно выстояться. Это необходимо для того, чтобы раствор застыл, и столбы не ушли в сторону после навешивания на них створок. Иногда для этого может потребоваться около недели времени. Но в данном деле спешка не нужна, иначе вся работа может быть напрасной.

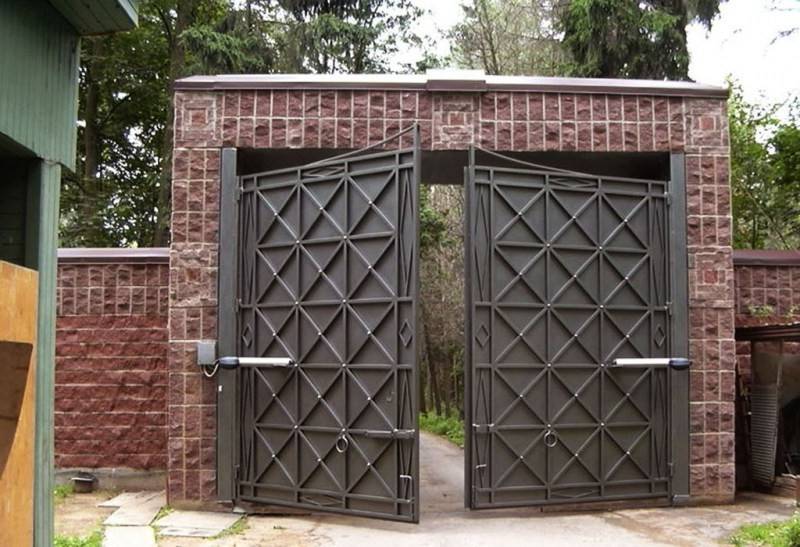

В последнее время часто устанавливают распашные ворота с электроприводом. Данный вариант более сложный и для обеспечения правильной работы потребует некоторых специальных знаний.
Материалы для распашных ворот
Металлические распашные ворота для дачи или гаража можно назвать традиционным вариантом оформления въезда. Создаются они под размер проема. Учитывается, также, направление открытия дверей.
Стильные металлические распашные ворота
В целом, такая конструкция довольно проста, а чертежи металлических распашных ворот можно найти даже в интернете. Состоят они, как правило, из двух створок, представляющих собой несущую раму в облицовке. Поскольку створки усаживаются на петли, открываются они вполне бесшумно, даже имея приличный вес.
Обязательной составляющей дачных ворот является калитка. Она может быть расположена отдельно или встроена в саму конструкцию. Довольно популярны нынче гаражные металлические распашные ворота с калиткой.
Металлические ворота с калиткой в стиле рустика
Наиболее привычными являются железные ворота. Однако сегодня металлургическая промышленность предлагает массу более интересных вариантов облицовки. Это могут быть сэндвич-панели или прочная оцинкованная сталь. Большой популярностью, ввиду своей практичности и легкости, пользуются металлические распашные ворота из профнастила. Особенно элегантно смотрятся ворота, украшенные ковкой.

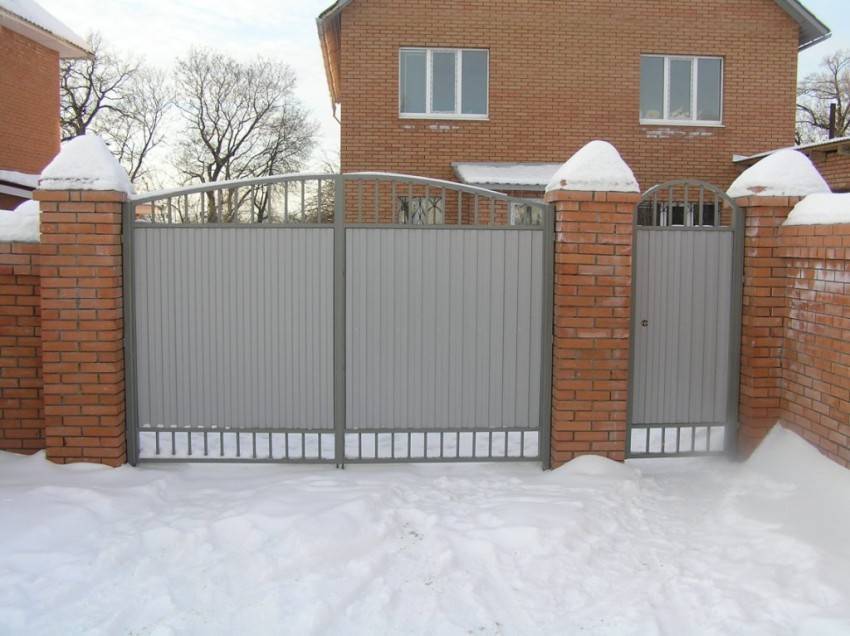

Ворота загородной усадьбы с калиткой

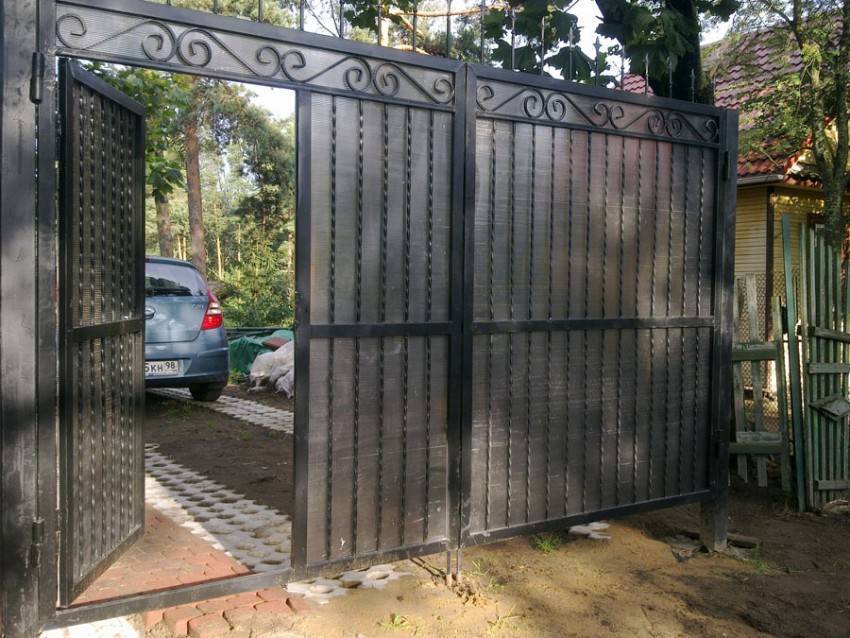

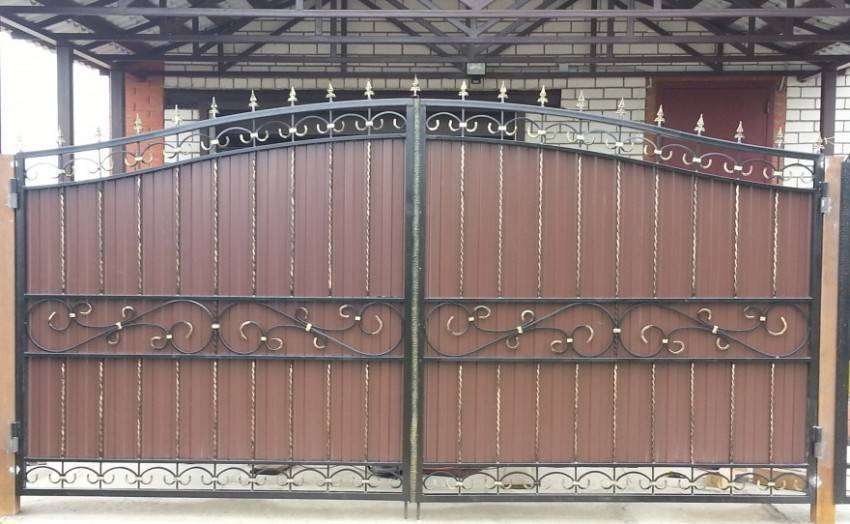

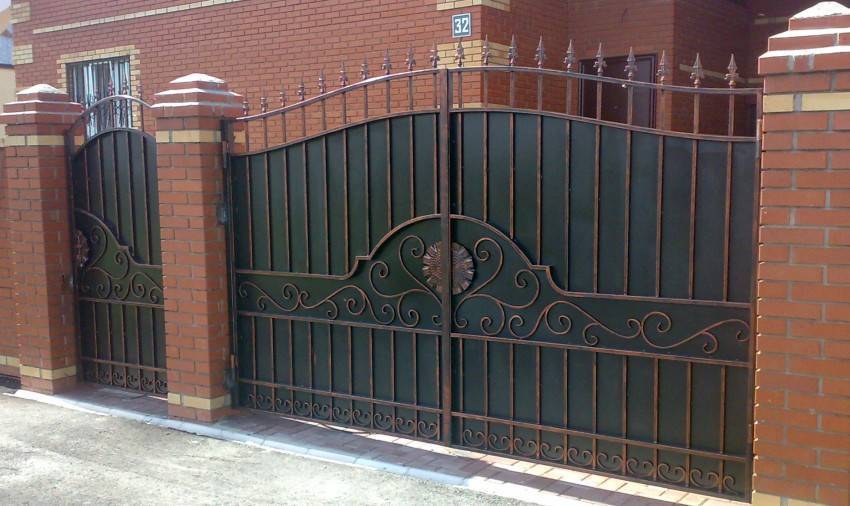

Распашные ворота и калитка с кованым узором
Промышленные
Промышленными называют ворота, предназначенные для работы в интенсивном режиме при необходимости частого открывания. Чаще всего такие ворота имеют нестандартно большие размеры, усиленную секционную конструкцию и автоматический привод.
Преимуществом таких ворот является возможность установки в проёмы любой степени сложности и повышенная безопасность использования.
К недостаткам можно отнести более высокую стоимость.
Виды
Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно и самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров, воротные системы можно разделить на несколько видов.

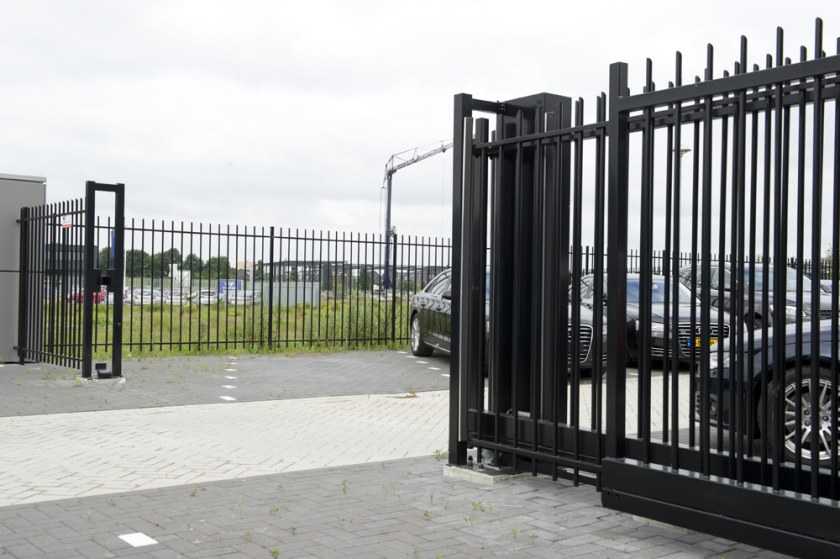

Откатные
Створка таких ворот сдвигается параллельно забору или одной из стен. Основными компонентами изделий являются полотно, консольная балка, ролики и опоры. Схема крепления данных атрибутов зависит только от выбранного типа створки и места ее расположения.
Самым популярным видом являются консольные ворота, но существуют и подвесные, и рельсовые системы. Последние, к примеру, очень похожи на консольные, но движение осуществляется по специальной рельсе. Существуют и так называемые складные ворота. В них створка как бы входит сама в себя. Достигается это применением металлопрофиля различной толщины и его крепления. Откатные ворота являются универсальными, так как их можно установить как на даче, так и на промышленном объекте.
Распашные
Ворота такого типа состоят из одной или двух створок, которые открываются по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных домовладениях, так и на больших сельхозпредприятиях, где нужны дополнительные ограждения для территорий. Строительство этих ворот является одним из самых простых, что и привело к их столь широкому распространению. Для их монтажа понадобится металл и сварка, с помощью которой варят каркас полотна, а после ворота устанавливают в нужном месте. Сегодня распашные ворота используются в качестве въездных.
Рулонные
Особенностью подобных конструкций является то, что полотно наматывается на специальный вал при движении вверх. Это стало возможным за счет разделения полотна на небольшие участки, которые связаны между собой. Теоретически, рулонные ворота могут устанавливаться на улице в качестве оградительных систем, однако этот процесс довольно трудозатратен, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков этих конструкций можно выделить их небольшую прочность.
Секционные
Ворота такого типа состоят из большого полотна из нескольких секций, которое двигается по специальным направляющим. Применяют подобные системы при строительстве больших складов, гаражей и других промышленных объектов. Чтобы повысить теплоизоляцию, внутрь полотна вставляют утеплитель. Ворота поднимаются вверх, так что дополнительное пространство возле основания не требуется. Некоторые модификации могут дополняться окнами и калитками.
Поворотно-откидные
Этот вид ворот является разновидностью секционных модификаций, только здесь в качестве основания используется цельное полотно. Весь остальной функционал практически ничем не отличается от аналогичного типа.
Изготовление
С основной конструкции фактически всех ворот нет никаких сложностей
Обратите внимание, ворота должны быть прочно закреплены на косяках, надежно поддерживаться фиксирующими балками.
Фиксирующие балки нужны для того, чтобы створки не провисали в процессе эксплуатации, сохраняя первоначальный вид. Если не соблюдать этот нюанс, когда створки просядут, они начнут нарушать работу механизмов. Это приведет к сбою, ворота перестанут открываться, закрываться.
Изготовить привод для распашных ворот своими руками достаточно легко, если есть в наличии нужные детали. В качестве основы можно использовать автомобильные стеклоподъемники. Приводную часть подъемника необходимо вмонтировать на металлическую площадку. Сама площадка должна быть надежно закреплена, к примеру к забору.
Обратите внимание, металлическая рейка должна двигаться параллельно воротам, выдвигаться всегда в их сторону. Такой, какой есть — механизм не будет обеспечивать должную работоспособность
Его необходимо доработать.
Деревянная калитка

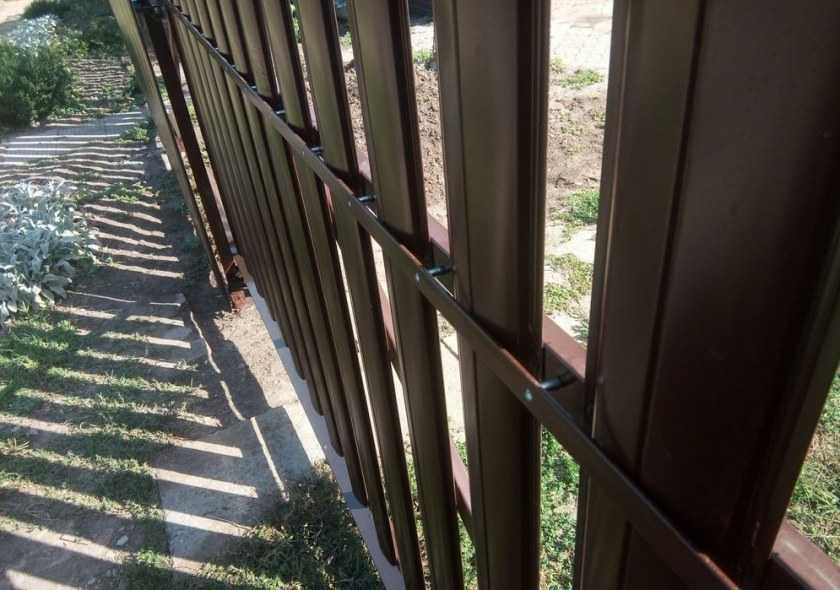

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника. Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.
Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.
Конструкция деревянных ворот и встроенной калитки
деревянную калитку
- дверных навесов;
- ручки, защёлки;
- саморезов;
- антисептического раствора для обработки древесины;
- грунтовки по дереву, лака;
- бетонного раствора.
Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.
Схема с размерами для изготовления встроенной калитки из дерева
Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.
Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.
Советы по выбору материала
Трубы применяемые для изготовления столбов и воротных створок
Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.
Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.
Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:
- для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
- выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
- выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.
Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

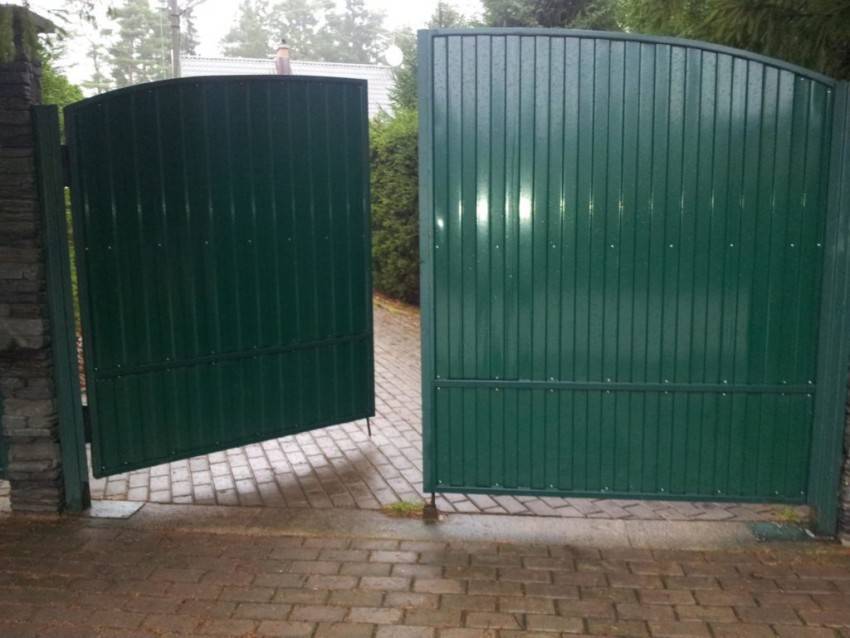

Ворота из профлиста
Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.
Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:
- дешевизна используемых материалов;
- не трудный процесс изготовления;
- достаточно большой срок эксплуатации;
- внешняя привлекательность;
- отличные характеристики.
Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.
Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки
Тем более, многие проблемы не так критичны, чтобы обращать на них внимание
Для откатных ворот необходимо предусмотреть свободное место вдоль забора
На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.
Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.
3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.
Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.
Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.
Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.
Выбираем материалы для изготовления
Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:
- меньше 150 кг — 80×80×4мм;
- 150 — 300 кг — 100×100×5мм;
- больше 300 кг — 100×140×5мм.
Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.
Достоинства
Отличается несложностью, что объясняет большую популярность и спрос. Но одновременно с достоинствами обязательно найдутся и недостатки.
К преимуществам использования относятся:
- простота монтажа, в особенности при наличии пошаговой инструкции к сборке и установке;
- прочность – она сохраняется в течение всего времени эксплуатации, но только когда при сборке соблюдались все правила;
- возможность монтажа даже в самых северных широтах;
- открытие/закрытие при желании автоматизируется, можно управлять дистанционно;
- доступная цена.
Достоинства распашной разновидности
Из недостатков основными считаются:
- нужно много свободного пространства при открытии – особенно, при наличии только с одной створкой;
- не получится самостоятельно отремонтировать ее при поломке, требуется вызов мастера.
Рабочий процесс
Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.
Можно выделить такие способы установки:
- забивание;
- бетонирование.
Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

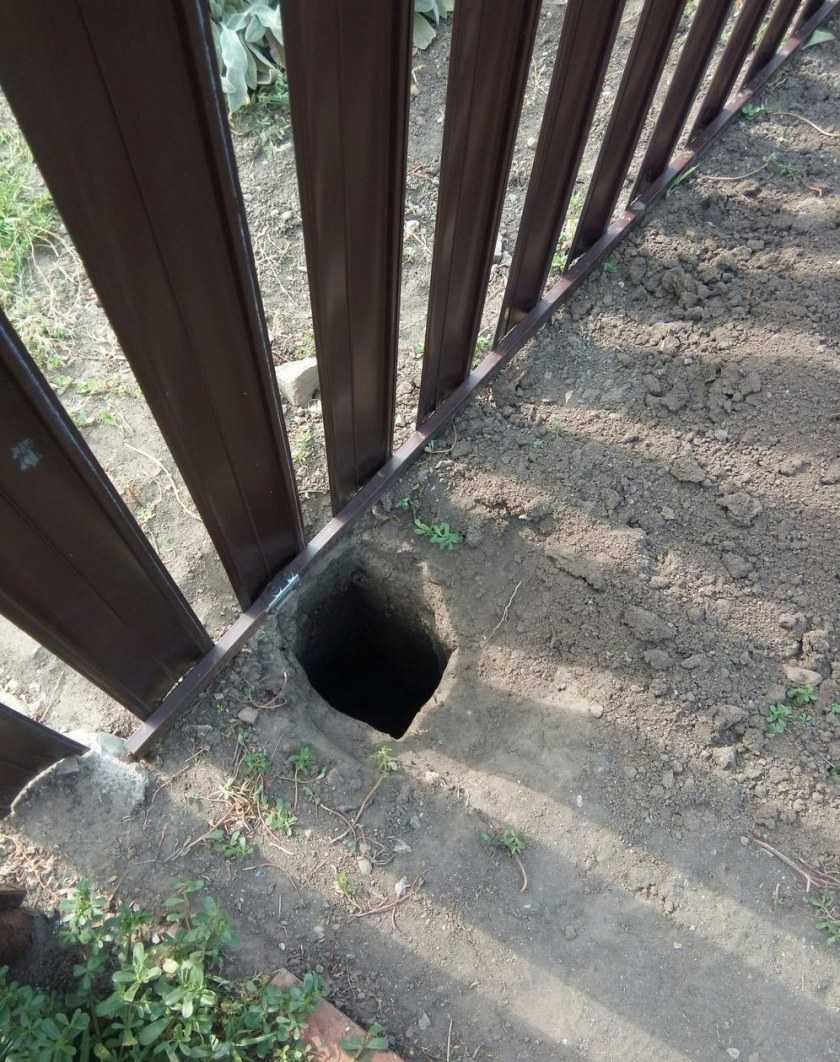

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.
Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить
При этом обращайте внимание на вертикальность стойки.

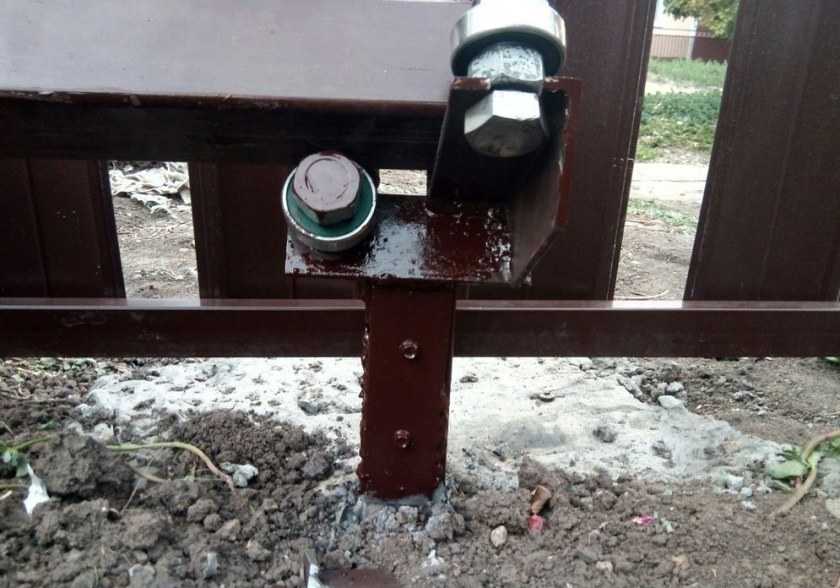

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.
После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Второй способ установки – это бетонирование.
Армирование не проводят. Понадобится арматурный стакан. Этапы проведения рабочего процесса для красивых самодельных ворот выглядят так:
пробуривание. Диаметр составляет около 200 – 250 мм, глубина – около 1,9 мм;
подготовьте песок и щебень, они понадобятся для засыпания на дно ямы. Следует тщательно утрамбовать компоненты, каждый слой должен составлять около 100 мм;
на подушку из песка и гравия устанавливается непосредственно столб;
стоит вокруг его области залить раствор
До того момента, пока он не застынет важно установить столб вертикальным образом. Используйте подпорки в качестве фиксаторов.
Можно применять для установки арматурную конструкцию. В этом случае монтажные работы проходят таким же образом, что и без использования арматуры.
Другие элементы комплекта
Основное в конструкции – это балка и каретки. Делается из металлической пластины ограничитель для удержания створки. Если ворота большие, то ограничитель с 4 роликами. Для стандартных ворот достаточно 2 ролика.
Уловители используются для фиксации после закрывания. Изготавливаются из вогнутых пластин
Важно правильно подобрать толщину металла
Резина и пластик являются главными материалами, которые используются для заводских заглушек. Самодельные заглушки изготавливаются из подручных материалов. Можно концы просто заварить при помощи сварки.
Возможно, самостоятельно изготовленная конструкция будет не настолько красивая, но зато обойдется намного дешевле, чем при приобретении заводских изделий.
Какие материалы нужно подготовить
Чтобы самому сделать раздвижные ворота, необходимо иметь инструменты:
- сварочное оборудование с напряжением более 1000 Вт, электроды к нему с толщиной стержня от 2,5 до 3,5 мм;
- отрезная машина или болгарка, диски, предназначенные для обработки металла;
- лопата и бетономешалка для фундамента;
- шуруповерт;
- молоток, уровень и рулетка.
Если у вас нет крупного оборудования, то его можно взять в аренду, что обойдется дешевле. Для изготовления раздвижных ворот вам понадобятся комплектующие:
- профнастил для облицовки створки (лучше брать окрашенный вариант, чтобы не приходилось самостоятельно придавать ему цвет);
- профтруба с размерами в мм – 65×44×3;
- консольный набор;
- перемычки – 45×25×2 мм;
- швеллер – 15-25 мм;
- арматура с сечением 16 мм;
- закрепки и саморезы.
Перед покупкой материалов подготовьте эскизы, чтобы понимать, что вам необходимо из числа фурнитуры и механизмов. Расчет количества материалов производится по чертежам, в которых указаны все размеры конструкции: длина, высота, место отката и просвет. С учетом этих данных рассчитывается примерная масса створки, от которой зависит выбор консольного набора
Важно приобретать только качественные материалы, использование старого металла для их изготовления недопустимо. Если вам нужны ворота с калиткой, то место для прохода человека стоит сделать рядом, створка должна быть распашной
Типы конструкций
Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.
Подвесной тип конструкции
Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.
Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.
Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.
Рельсовый тип конструкции
Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.
В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.
Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

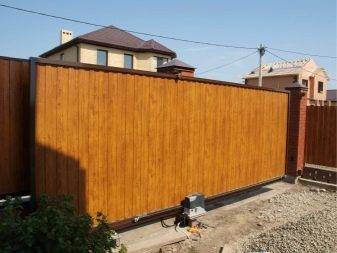

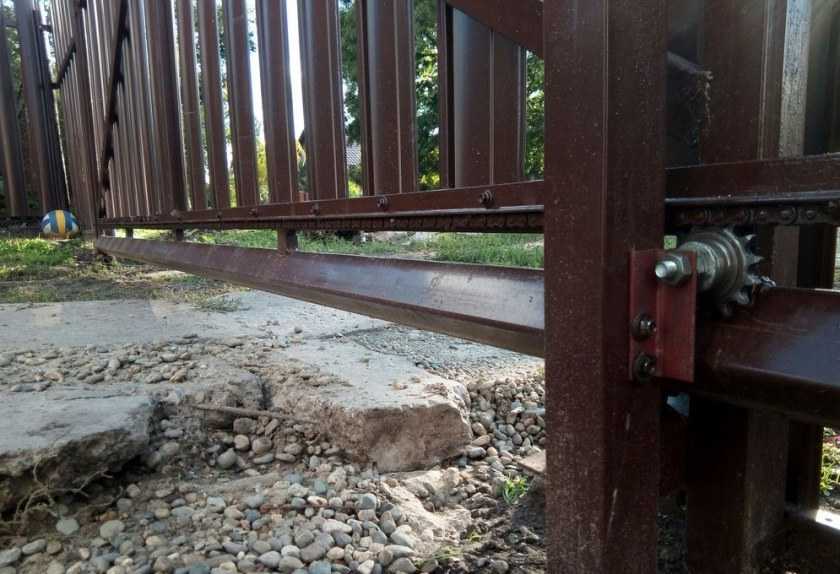

Консольный тип конструкции
Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.
Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.
Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.
Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.
Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

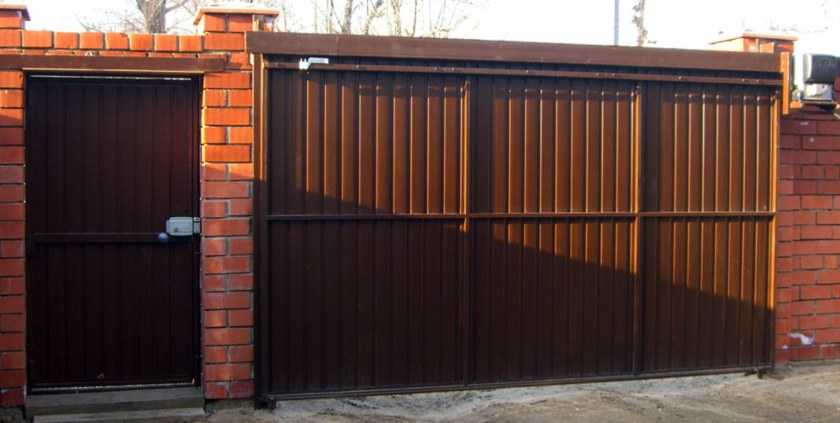

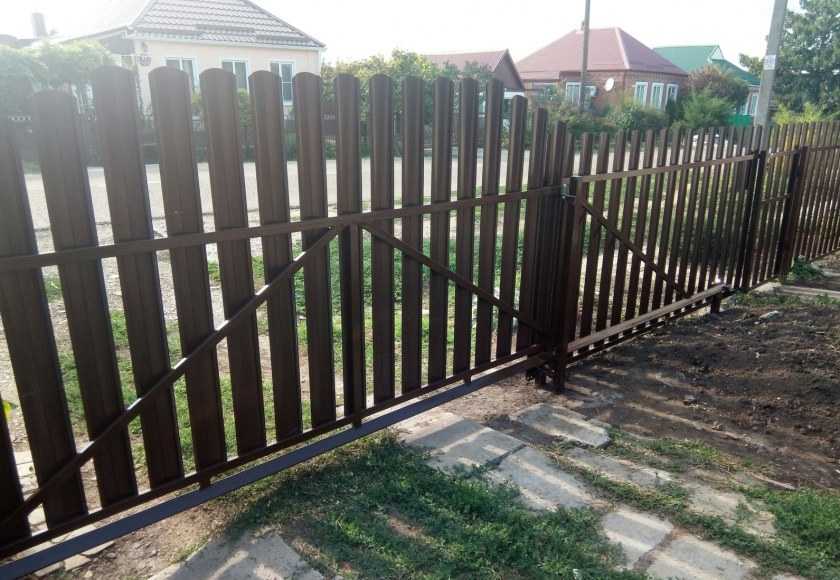

Вид раздвижных ворот со стороны двора
Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).
Видео: виды раздвижных ворот
1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.
2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.
Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.
