Домашний турник своими руками: чертежи, схемы, фото

Как установить?

Прежде чем устанавливать турник, нужно выбрать оптимальное место, где перекладина будет мешать меньше всего, особенно если это несъемная конструкция. Если для крепления турника выбран дверной проем, необходимо обязательно проверить качество деревянной части отделки. Старое, рыхлое дерево может не выдержать веса занимающегося человека, что приведет к обрушению конструкции.

Если место для установки снаряда выбрано в коридоре, то нужно определить, из чего выполнены стены, чтобы подобрать правильный способ крепежа, так как для бетонной или кирпичной стены – один порядок действий, а для обшитой гипсокартоном – другой.

Определив необходимое, можно устанавливать турник.

На выбранной высоте делается отметка, куда снаряд будет упираться одним концом.
С помощью перекладины, длиной чуть короче ширины двери или коридора, и уровня определяется вторая точка упора. Положение турника должно быть параллельно уровню горизонта для правильной разработки мышц.
Если устанавливается распорный турник, то этого достаточно. Остается только выкрутить концевые трубки снаряда до полного упора в стены или дверной проем в отмеченных точках.
Для установки раздвижного турника или дополнительной фиксации распорного необходимы саморезы длиной не менее толщины доски, из которой сделаны косяки дверей, или анкерные болты длиной около 80 мм для каменных стен. Анкера можно заменить дюбелями.
В дверном проеме перекладину закрепить на саморезы с помощью отвертки или шуруповерта.
На каменной стене в намеченных местах высверлить перфоратором необходимое количество отверстий диаметром и глубиной под анкер или дюбель

Важно следить, чтобы канал проходил строго перпендикулярно стене, а получившиеся отверстия не были слишком широкими. В идеале анкер/дюбель должен входить в канал под усилием.
Зачистить каналы от пыли с помощью пылесоса.
Вставить анкера и закрепить турник с помощью болтов, вкручивая их до упора, но без фанатизма.
Если используются дюбеля, то каналы аккуратно залить клеем ПВА, сам дюбель тоже обмазать клеем и вставить в отверстие

Оставить на сутки до полного высыхания. Через день можно устанавливать турник.

Если стены обшиты гипсокартоном, то место крепления турника необходимо укрепить. Для этого необходимо выполнить следующие действия.

• В намеченных местах проделать отверстия до основной стены.
• Продолбить стенку вглубь на пару сантиметров.
• В зазор между стеной и гипсокартоном уложить любой выравнивающий раствор (алебастр, цемент, ротбанд или другие). Можно промежуток заполнить пенопластом, чтобы избежать проваливания раствора.
• Один конец перекладины, подходящей по диаметру, обмотать пленкой и вставить в отверстие. Второй конец закрепить на нужной высоте с помощью подпорки.
• Убрать излишки раствора и оставить конструкцию до высыхания.
• Когда раствор высохнет, извлечь перекладину и повторить действия для второй стены.
• В получившиеся отверстия крепится тренажер.
• Все, межстенный турник установлен, можно заниматься спортом.

О том, какие существуют особенности распорного турника для дома, смотрите в следующем видео.

Как сделать П-образный турник с опорами из бруса

В этом случае потребуется массивный брус, бревно или доска для стоек и планка круглого сечения для перекладины. В качестве последней лучше использовать не только что срезанные и оструганные ветки подходящего размера, а качественное покупное дерево, прошедшее камерную сушку, причем твердых пород – дуб, бук, вяз, орех. Заменить такую перекладину можно металлической трубой.

Необходимые материалы для турника с приведенной выше схемы:

• брус 100х100 мм или кругляк диаметром 100…120 мм;
• кругляк или труба диаметром 30…35 мм с длиной 1,2 м и более;
• цементный раствор с добавлением шлака или щебня для бетонирования опор;
• скобы или фиксаторы для крепления перекладины.

Дополнительно можно выполнить раскосы для усиления конструкции.

Важно: если расстояние между опорами перекладины составляет более 1,2 м, использовать деревянную планку не стоит, слишком велик риск ее повреждения при неравномерных нагрузках!

Выполнение работ:

подготовить ямы для установки столбов. Заглубление должно быть не менее 0,5 м, при увеличении веса/роста пользователя необходимо увеличивать и заглубление. Так, для турника с высотой перекладины 2,2 м и выше лучше заглубить столбы на 0,7…0,8 м

Обратите внимание, глубина скважины под стойку должна быть на 10…15 см больше, чем планируемое заглубление;

на дне ямы устроить подушку из смеси песка и щебня, чистого песка или щебня, бутового камня и других подобных материалов толщиной 10…15 см. Желательно выполнить трамбовку;
стойки, обрезанные до нужной высоты, обернуть в нижней части гидроизолирующим материалом (рубероид) по битумной обмазке и установить по уровню в ямы

Чтобы столбы не покосились, подпереть их временными укосинами;

забетонировать стойки и дождаться набора бетоном прочности не менее 50% (3…7 дней в зависимости от погоды);
установить горизонтально перекладину. Способ крепления может быть любым – от укладки кругляка в вырубленные пазы с последующей обвязкой канатом до скоб. Если в качестве стоек использовались стволы деревьев, логично подобрать участки с естественной развилкой.

При наличии деревьев, которые не жаль портить креплением скоб, можно использовать вариант с одной стойкой или креплением перекладины на двух расположенных рядом стволах. В последнем случае обязательное условие – расстояние между стволами 1,2…1,8 м.

П-образная конструкция может оказаться недостаточно устойчивой, поэтому некоторые мастера предпочитают А-образные опоры.

Данная конструкция – основа для качелей, поэтому в перекрестье А-образных стоек уложен брус. Но с тем же успехом можно уложить круглую перекладину, закрепив ее обвязкой, скобами или саморезами.

Еще один способ увеличить устойчивость – добавить к турнику брусья или второй турник с большей или меньшей высотой перекладины.

В представленном варианте стойки сделаны из сдвоенной доски 100х25 мм, для перекладин использованы металлические трубы, а их крепление выполнено путем прорезания отверстий в стойках.

Размеры турника из нескольких частей можно найти на одном из представленных ниже чертежей.

Турник в дверной проем «шип»

Указанная конструкция монтируется посредством распорки в проеме дверей. Надежное крепление обеспечивается без сверления коробки, из инструмента потребуется отвертка или дрель, а также инструкция по установке. Как правило, спортивный снаряд покрывается специальным напылением, противостоящим скольжению рук, подходит для новичков и профессиональных атлетов.

Плюсы тренажера:

• Возможность монтажа без сверления.
• Снаряд выдерживает нагрузку до 150 кг.
• Предусмотрен удобный хват для рук.

Среди недостатков потребители отмечают необходимость регулярного подтягивания фиксирующих гаек, верхний слой краски со временем шелушится и стирается.

Как установить?

Чтобы установить каждый из турников, стоит придерживаться инструкции. Повесить трубу для подтягиваний несложно, ведь понятная инструкция даёт исчерпывающую рекомендацию по установке. Для раздвижного она включает ряд шагов.

Две пластины закрепить болтами так, чтобы они были в параллельном положении.
В пластинах есть отверстия, куда будут вставлены концы трубы
При помещении трубы в соответствующие отверстия важно соблюдать осторожность.
Вставив трубу в отверстия, отвести шпильки до упора в пластины.
Снаряд готов к эксплуатации.

С распорным турником всё проще.

Собрать трубу в целостную конструкцию, подготовить элементы пружин к установке.
Закрепить пружинным механизмом между стен, выполнив активацию пружинного механизма.
Снаряд готов к эксплуатации

Вешать и снимать можно неоднократно по необходимости, но важно не злоупотреблять этим – механизм может терять упругость пружин со временем, что приводит к снижению срока службы спортивного инвентаря.

Чтобы произвести крепление наддверного турника, нужно выполнить несколько действий.

1. Собрать в целостную конструкцию все элементы перекладины, следуя технической документации. Нежелательно пренебрегать документами, которые поставляются вместе с товаром. В них содержится полезная информация о спортивном снаряде, которая может понадобиться в процессе установки и эксплуатации турника.
2. Расположить спортинвентарь в месте, где он будет закреплён. Подогнать размеры и отметить маркером точки, где будут установлены болты.
3. Просверлить отверстия, и вставить необходимые крепления.
4. Проверить и убедиться в том, что перекладина держится на креплениях качественно. Турник готов к использованию.

Съемный турник в дверной проем – отличное решение для любой квартиры. О характеристиках тренажера можно узнать из видео ниже.

Инструкция по изготовлению

Для создания турника своими руками на улице необходимо выполнить следующий алгоритм действий:

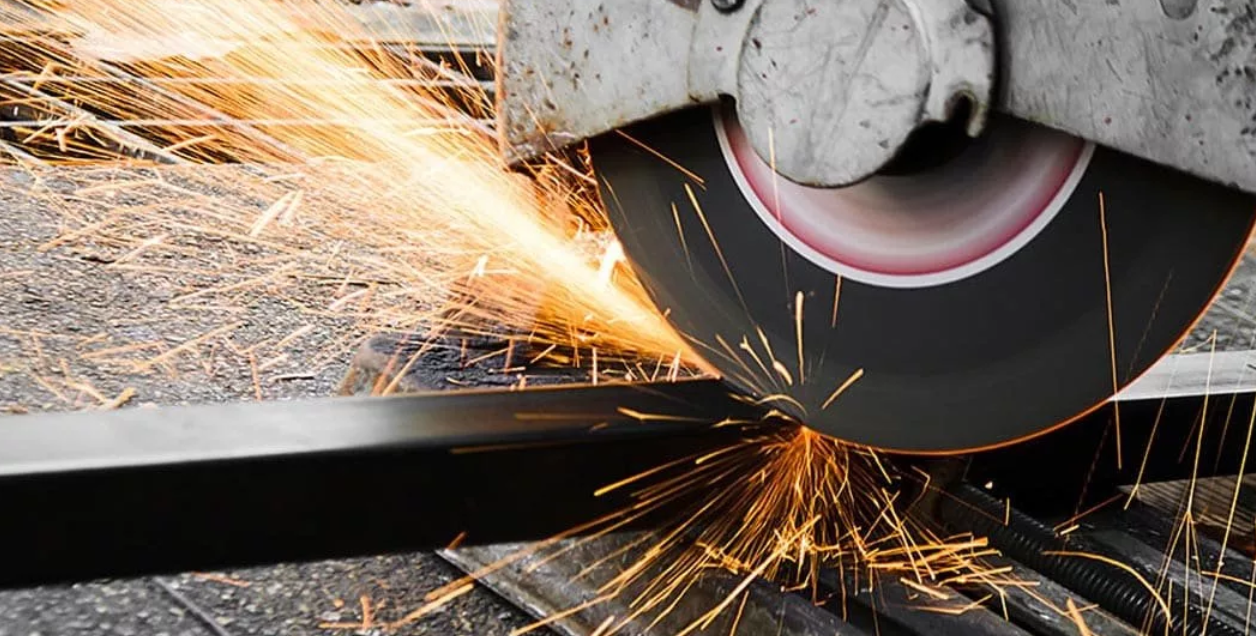

1. Вначале необходимо разрезать цельную трубу 6 м напополам при помощи болгарки.

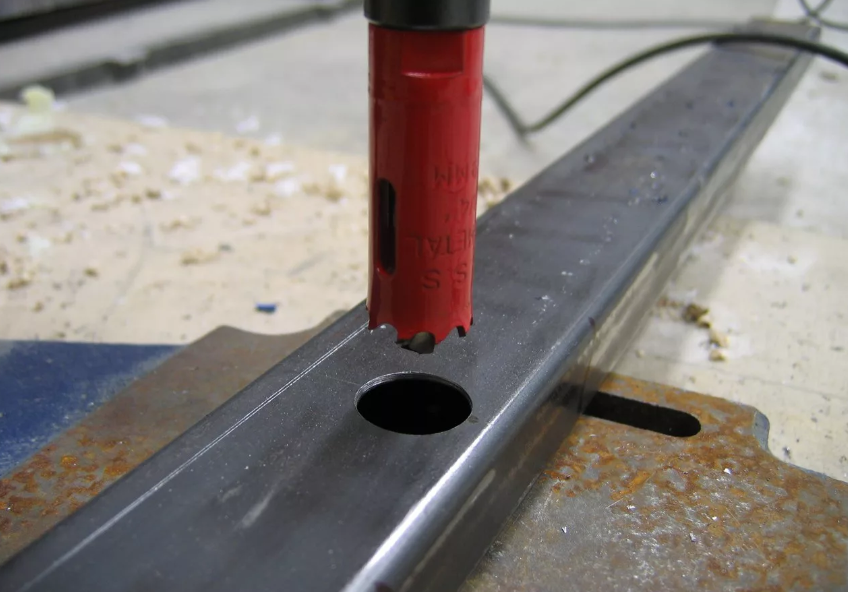

2. В трубах просверлить отверстия при помощи дрели с коронкой, в которые в дальнейшем будет вставлена перекладина. Далее нужно приварить перекладину к стойкам. Перед тем как переходить к сварке, необходимо выровнять конструкцию, чтобы получился угол 90 градусов.
3. Каждая стойка должна быть обработана антикоррозийной грунтовкой. В нижней части дополнительно наносится битумная мастика.
4. После сборки турника необходимо вырыть 2 ямы глубиной 1 м. В них опускается готовая конструкция. При помощи уровня оценивается вертикальность и ровность.
5. После выравнивания турника яма заливается бетонным раствором. Для его приготовления необходимо смешать материалы в пропорциях: 4 части песка, 2 части щебня, 1 часть цемента и 1 часть воды.
6. Последним действием является окрашивание. Для этого используют специальную краску для металла.

Установка турника на даче своими руками не потребует больших временных затрат. Со всеми работами можно справиться за 1 день. После монтажа необходимо дать бетону набрать крепости. После этого к конструкции можно приваривать другие элементы. Монтаж брусьев и шведской стенки осуществляется по такому же алгоритму.

Многие люди интересуются, как сделать турник во дворе, не выполняя работы по сварке и заливке опор. Если на участке имеется крепкая стена, то на ней можно смонтировать настенный турник. Приобрести его можно практически в любом магазине. Его монтаж обычно осуществляется на крепежные скобы, которые, в свою очередь, крепятся на стене посредством анкеров. Устанавливать такое изделие можно даже в домашних условиях. Размеры настенного турника позволяют беспроблемно перемещать его.

Болгаркой распилить цельную трубу 6 м пополамВ трубах просверлить отверстия, в которые в дальнейшем будет вставлена перекладинаПриварить перекладину к стойкам, после чего обработать их антикоррозийной грунтовкойОпустить готовую конструкцию в предварительно вырытые ямы, выровнять и забетонироватьПокрасить специальной краской для металла

Инструменты и материалы

Первый вопрос, который возникает при выборе материалов – что лучше дерево или металл? Опытные матера рекомендуют использовать металлические детали, так как они отличаются более высокой прочностью и устойчивы к износу. Минусом металлического спортивного сооружения является высокая стоимость. Рассмотрим, какие материалы необходимо приобрести перед тем, как приступить к установке стандартного турника:

Чертеж турника

• труба 2,7 м на 25 мм;
• труба 10 м на 120 мм;
• уголок 20 на 20 на 4000 мм;
• электроды (для сварочного агрегата);
• краска.

Для укрепления вертикальных стоек турника потребуется выполнить бетонный раствор. Он изготавливается из следующих составляющих: щебень, песок, цемент. Для такой работы подойдет цемент марки M200. Также стоит заранее приобрести битумную мастику.

Важно! Расчет пропорций бетонного раствора проще всего реализовать, воспользовавшись специальным онлайн-калькулятором.

Перед началом сборки спортивного снаряда, стоит обратить внимание на фото готовых турников. Это позволит оценить преимущества той или иной конструкции, а также подобрать необходимое решение. После закупки всех необходимых материалов нужно подготовить следующий инструментарий:

После закупки всех необходимых материалов нужно подготовить следующий инструментарий:

• УШМ (болгарка);
• сварочный агрегат;
• электродрель, оснащенная коронкой на 31 мм;
• измерительная рулетка;
• уровень;
• молоток;
• мел;
• наждачная бумага (для затирки швов).

Кроме этого, для замешивания раствора понадобится металлическое ведро и лопата. Чтобы покрасить готовую конструкцию, нужно приобрести кисточку. На этом подготовка к установке турника заканчивается и можно приступить к основной работе.

Как сделать потолочный турник своими руками

Самодельная конструкция позволяет сэкономить и создать модель с нужными параметрами, даже если в продаже таких нет. Рассмотрим два варианта изготовления потолочного турника своими руками. Первый легко собирается из подручных средств. Для второго понадобятся навыки сварки и специальное оборудование, но зато результат напоминает заводские модели.

Простой самодельный турник

Для изготовления понадобятся:

• стальная труба или деревянный черенок диаметра, удобного для обхвата;
• железная цепь (заменяется альпинистской верёвкой, которая выдерживает большой вес, по толщине достаточно 6 мм);
• два анкера с петлёй на 10-12 мм;
• карандаш;
• рулетка;
• перфоратор;
• молоток;
• табуретка.

Прикидывают расстояние между креплениями на штанге. В соответствии с ним делают две отметки на потолке. В этих местах сверлят отверстия перфоратором, держа инструмент перпендикулярно поверхности.

В отверстия забивают анкера. Закручивают до упора. Отмеряют равные куски цепи. Подходящую длину определяют как двойное расстояние от потолка до рукояти. Слегка разогнув, надевают крайние звенья на петли.

Снизу вставляют перекладину. Под нагрузкой цепь плотно обхватывает палку, поэтому она не выскользнет.

Если для подвешивания выбран шнур, перед разрезанием наматывают скотч или изоленту. Так верёвка не разлохматится. Затем концы подплавляют зажигалкой. На черенке вырезают небольшую выемку, чтобы шнур оставался на месте, и наматывают изоленту для защиты от перетирания.

Один конец верёвки завязывают прочным узлом. Второй закрепляют на карабине, который защёлкивают на кольце. Можно обойтись только верёвкой, без дополнительных элементов. Тогда потребуется умение вязать самозатягивающиеся двойные узлы (например, «восьмёрка»). Сначала делают одинарный, свободный конец продевают в петлю. Затем проводят обратно, параллельно первому узлу. Шнур затягивают. Со второй стороны повторяют так же. Стараются добиться того, чтобы обе верёвки оказались одной длины.

Такой турник с креплением к потолку собирается довольно быстро, в течение часа. При необходимости легко снимается, на поверхности остаются только малозаметные петли.

Сварной турник из металлического профиля и труб

Для второго варианта понадобятся:

• металлический профиль 40×25 мм с толщиной стенок 1,5 мм;
• круглая труба диаметром 20-28 мм и длиной около метра + две такие же по 12 см;
• рёбра жёсткости — угловой профиль, обрезанный под 45° (длина по большей стороне — 20 см, а по внутренней — 16 см);
• пара металлических пластин для крепления (260x25x4 мм);
• гидравлический трубогиб;
• сварочный аппарат;
• дрель;
• сверло и коронка по металлу (с диаметром 22-28 мм — под перекладину);
• краска в аэрозоле;
• мягкие неопреновые рукоятки (3 штуки по 20-22 см).

От концов круглой трубы откладывают около 22 см. По этим отметкам симметрично сгибают будущую перекладину на гидравлическом оборудовании.

На одном из концов прямоугольных профилей делают отверстия с помощью коронки в соответствии с диаметром круглой трубы. К другому краю приваривают пластины, в которых предварительно бурят сверлом отверстия под размер анкеров. После этого приваривают рёбра жёсткости. Получились основания для турника с креплением к потолку.

Детали раскладывают на металлическом рабочем столе. Трубу вставляют в круглые вырезы. Конструкцию прихватывают и проверяют, чтобы все углы были прямыми. Затем сваривают окончательно.

Небольшие отрезки труб с одного конца подбивают, чтобы в сечении стали близки к квадрату. Так проще приваривать: меньше зазор. Эти части присоединяют к основной перекладине.

Зачищают швы. Обезжиривают и окрашивают конструкцию. После высыхания надевают рукоятки: по одной на концы и разрезанную пополам — на рога для узкого хвата. Тренажёр готов, осталось прикрепить на потолок.

Домашний турник позволяет поддерживать форму при любой погоде. Удобнее потолочные виды — для них проще найти место, чем для настенных. В продаже встречаются модели под разные потребности. А если ничего не подошло или хочется сэкономить, тренажёр несложно собрать своими руками.

Подготовка к установке турника во дворе

Установка уличного турника — серьёзная затея, к которой стоит подойти основательно. Для начала необходимо иметь чёткое представление о задачах, возлагаемых на будущее сооружение, о размерах и месте его установки.

Выбор места

Перед тем как сделать турник на улице своими руками, нужно подобрать подходящее место для установки снаряда. Делать это нужно исходя из выбранной конструкции (обычный турник, турник + брусья, спортивный комплекс).

Конечно, не стоит выносить спортивное устройство «к парадному подъезду», лучше, если турник будет установлен вдали от посторонних глаз. Этот вариант особо актуален для тех, кто находится не в лучшей спортивной форме. Выполняя упражнения на турнике вдали от посторонних глаз, вы не будете комплексовать по поводу своего внешнего вида и неумелых движений.

Спортивный комплекс с турником лучше расположить вдали от посторонних глаз

Если есть такая возможность, то спортивную конструкцию нужно расположить подальше от прямых солнечных лучей, лучше в тени больших раскидистых деревьев. Тогда вы сможете уберечь себя от солнечного или теплового удара при занятиях в жаркое время года.

Ни в коем случае не выбирайте для установки турника неровную поверхность, поскольку и само строительство, и последующие занятия будут усложнены таким неблагоприятным ландшафтом. Оптимальным для безопасных и эффективных тренировок считается монтаж турника на газонной поверхности или специальном резиновом покрытии.

Чертёж строительства уличного турника на даче: размеры

Чтобы построить турник на даче своими руками, определить и приготовить нужное количество материалов, необходимо заранее определиться с размерами. Параметры могут отличаться в зависимости от того, для взрослых или детей он предназначен. Согласитесь, что ребёнок, взобравшийся на высокий турник, будет очень сильно рисковать своим здоровьем, он может сорваться и получить травму. И простое действие — ухватиться руками за перекладину — станет для него настоящей проблемой. Без помощи взрослого, друга или дополнительных приспособлений не обойтись. Поэтому высота вертикальных стоек должна быть такой, чтобы человек любого возраста смог спокойно дотянуться до перекладины.

Высота вертикальных стоек детского турника должна быть такой, чтобымалыши могли дотянуться до перекладиныбез помощи взрослых

Для взбирания на снаряд можно сделать специальную подножку, её, как правило, располагают на вертикальной опоре на высоте 40 см от основания.

Взрослые могут сделать турник повыше, тогда придётся подпрыгнуть, чтобы удержаться на перекладине. Для человека ростом 170–180 см подойдёт снаряд высотой 2 м.

Ширина горизонтальной планки также должна варьироваться в зависимости от возраста:

• для детей — до 1 м;
• для взрослых — 1,3–1,5 м.

Такие размеры позволяют выполнять упражнения на турнике без ограничений. Занимающийся не будет наталкиваться на вертикальные опоры.

Диаметр перекладины для детских рук — 25 мм, в подростковом и более старшем возрасте подойдёт турник с горизонтальной трубой в 35 мм.

Чтобы построить уличный турник своими руками, чертежи просто необходимы.

Вот так может выглядеть чертёж будущего спортивного снаряда

Как выбрать?

Подходить к выбору и покупке подобного спортивного снаряда нужно индивидуально. Необходимо определить, сколько человек готов потратить свободного пространства своего жилища для установки железной конструкции. Если места в квартире немного, и каждый квадратный метр на счету – выбор следует остановить на распорном или раздвижном турнике: в этом случае убрать его и освободить дверной косяк не составит труда.

Нужно помнить о том, что распорные турники предназначены для крепких дверных проёмов – некачественная стена или недостаточная жёсткость дверного проёма может стать проблемой, и установка такого снаряда может повлечь за собой деформацию стены или самого снаряда.

Если же человек желает заниматься с комфортом, используя различные хваты при подтягиваниях – наддверный турник станет лучшим решением для него.

Выбирать подобный товар нужно, учитывая ряд факторов.

• Определить размеры, приемлемые для конкретного дверного проёма. Несоблюдение этого условия приводит к невозможности установки оборудования. Средний размер дверного косяка составляет 700 миллиметров. Перед походом в магазин и выбором модели нужно измерить тот проход, где будет размещаться снаряд, и уже по этим данным делать покупку.
• Найти модели, у которых присутствует специальный смягчитель на рукоятках. Если пользователь предпочитает занятия без перчаток, наличие мягкого материала предотвратит появление мозолей на руках. Несоблюдение этого пункта приводит к тому, что мозоли заставляют человека остановиться в занятиях.
• Отсеять те модели, что не подходят по весу. Ориентироваться нужно на собственный вес, чтобы соблюдать технику безопасности и предотвратить возможную травму при падении перекладины.

• По желанию стоит рассмотреть дополнительный функционал, представленный в системах турников: это могут быть ручки для выполнения разных упражнений, а также крепления для груши и прочие дополнения. Поначалу неопытные люди пренебрегают такими особенностями. Но когда уровень обычных подтягиваний достигает предела, упражнения с другими хватами или ручками приходят на помощь как нельзя кстати.
• Используемые материалы. Следить нужно и за исполнением конструкции: основой должна служить сталь. Рельефные рубцы также являются помощниками в сохранности рук: если турник представляет собой полностью гладкую окружность, работа с ним усложняется.
• Исполнение дизайна. Нужно помнить, что висеть снаряд будет в дверном проёме всегда, и его нескоро можно будет убрать.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны. Турники в дверные проемы промышленного производства

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

1. От конца удлиненной прорези до края грифа – от 30 мм;
2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

Плюсы и минусы

Преимущества у домашнего турника включают несколько позиций.

• Среди всех домашних конструкций турник, устанавливаемый в дверном проёме, – самый дешёвый вариант. Средняя цена за весь комплект колеблется в районе 1000-2000 рублей, что является эквивалентом месячному посещению спортивного зала. Конечно, подтягивания не заменят всех тренажёров. Однако быть в тонусе и накачать мышцы до среднего размера можно и с помощью домашних занятий с турником.
• В сравнении с аналогами многие дверные конструкции не требуют физических усилий в процессе установки – она проходит быстро благодаря усовершенствованию системы креплений.

Но есть и недостатки.

• Высота дверного косяка определяет, насколько высоко можно установить конструкцию. Зачастую для взрослого человека дверной проём вместе с турником будет установлен слишком низко. Если же перекладина установлена над дверью, минус заключается в высоте потолка – зачастую это мешает упражняться в полную силу.
• Полноценное подтягивание (касание подбородком верхней части перекладины) невозможно по причине верхнего косяка. При подтягиваниях следует довольствоваться подтягиваниями, которые ограничены в амплитуде движения.
• Ограниченный вес из-за незакреплённой болтами конструкции. Это значит, что людям свыше 80-100 килограммов не стоит приобретать подобный турник.

Особенности и способы крепления турников разных типов

Турники различаются материалом, из которого они изготовлены, способами крепления и наличием дополнительных опций. Чаще всего перекладины делают в виде полой трубы из металла или длинного цилиндра из прочного дерева. Многие из них снабжены сверху мягкими накладками, чтобы руки не скользили, не появлялись мозоли. Рассмотрим наиболее популярные варианты снарядов.

В дверной проем

Самый простой и компактный вид снаряда. Перекладина крепится к откосам дверного проема с помощью болтов и анкеров. В среднем такая конструкция рассчитана на вес до 150 кг. Однако учитывайте, что при рывковых нагрузках на перекладину к вашему весу нужно добавить еще порядка 20-30 кг. Прочность снаряда также будет зависеть от крепости материалов, из которых состоят стены и откосы.

Турники в дверной проем бывают съемные и несъемные. Несъемные конструкции представляют собой перекладину с круглым сечением – трубу, которая прочно прикрепляется к стенам и остается в таком положении. Труба может быть раздвижной. Это более универсальный вариант, так как он одинаково хорошо подходит для узких и широких дверных проемов.

В продаже также можно найти съемные распорные турники. Они не требуют монтажа, а держатся в проеме за счет давления распорной пружины. При правильной установке такая конструкция считается надежной, но если поставить ее не совсем ровно, то может сорваться при высокой нагрузке. Поэтому заниматься на таких перекладинах вниз головой не рекомендуется.

На стену

Настенный турник крепится болтами и анкерами к вертикальной плоскости. Он предоставляет больший простор для тренировок, так как дает возможность выполнять более сложные упражнения. Нередко настенные конструкции бывают дополнены брусьями, перемычками для нейтрального хвата, кольцами.

Турник, закрепленный на стене, может быть обычным стационарным, съемным или складным. Последние два варианта более предпочтительны для малогабаритных квартир. Крепить снаряд разрешается только в стены из кирпича или бетонных блоков.

Турник-брусья-пресс 3 в 1

Некоторые турники представляют собой полноценные спортивные тренажеры 3 в 1: на них можно не только подтягиваться, но также качать пресс и выполнять сложные гимнастические упражнения. Обычно такие снаряды крепятся на стену. Они удлинены, снабжены снизу дополнительными ручками и откидными элементами со специальными мягкими накладками, на которые можно опираться локтями.

Встречаются также напольные приспособления 3 в 1. Однако они менее компактны, устанавливать их можно только при наличии свободной площади. В напольный набор чаще всего входят турник, скамья, держатели для снарядов, используемых при силовых тренировках. Такой инвентарь лучше всего подходит для людей, серьезно занимающихся спортом.

Наддверный

Наддверный турник по сути является вариантом настенного тренажера, только монтируется он непосредственно над дверным проемом. Это один из наиболее удобных вариантов, поскольку он не мешает проходить из одной комнаты в другую, а также почти не ограничивает движения во время занятий. Также основная металлическая трубка может быть оборудована дополнительными перекладинами и кольцами.

Наддверное расположение турника удобно для выполнения упражнений, требующих высокой амплитуды движений, но детям заниматься с подобным снарядом будет сложно. Чтобы дотянуться до перекладины, им придется вставать на табурет или стул.

Угловой настенный

Это перекладина, которая устанавливается в углу комнаты, сразу на две стены. Большой плюс такого инвентаря – компактность, много места он не займет. Однако упражнения на нем ограничиваются в основном подтягиваниями – простора для маневра приспособление не дает.

Чаще всего угловые турники бывают металлическими, несъемными, поскольку закрепить в углу съемную конструкцию довольно сложно. Монтировать угловой снаряд также разрешается только в кирпичные или бетонные стены.

Навесной

Навесное приспособление крепится анкерами и длинными болтами к потолку. Если закрепить турник далеко от стены, то на нем можно будет выполнять даже сложные гимнастические элементы. Обычная потолочная перекладина может быть оборудована рукоятками для прямого хвата, кольцами, поперечными перемычками. Некоторые модели можно регулировать по высоте, при необходимости опуская немного ниже.
