Подключение теплого пола от котла отопления
В том случае, когда нет возможности подключения своими руками теплых водяных полов от батареи центрального отопления, можно приобрести котел отопления. Такое устройство стоит достаточно дорого, но дает возможность создать индивидуальную отопительную систему. Такой вариант получается более выгодным в процессе эксплуатации, даже при самом дорогом топливе.
Монтажные работы по обустройству теплого водяного пола от котла проводятся по той же схеме, что и в случае с центральным отоплением. Сохраняется также последовательность действий, кроме того, что коллектор подключается не к стояку, а к котлу отопления.
Подключение системы «теплый пол» к котлу нельзя назвать сложным, работу может выполнить домашний мастер без привлечения профессионалов. На подающей трубе устанавливают группу безопасности и подводят трубу от котла к коллекторному узлу, к которому уже подключен водяной контур. На обратной трубе монтируют расширительный бак и насос для принудительной циркуляции теплоносителя.
Водяной теплый пол в квартире может подключаться к центральному отоплению или котлу. Каждому варианту свойственны свои плюсы и минусы. Эффективность теплого пола от центрального отопления определяется работой котельной, затраты в этом случае довольно высокие. Котел отопления и его установка стоит дорого, но при этом дальнейшие платежи за отопление существенно снижаются.
Водяное напольное отопление в квартире
Напольное отопление – комфорт в доме
Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.
В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.
Техническое решение для квартиры
Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Понятие теплый пол
Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:
- инфракрасные излучатели;
- греющие электрические кабели;
- устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.
Теплый пол и технология его исполнения в рассматриваемом случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.
При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.
Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.
Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.
Как сделать теплые полы в частном доме от отопления
При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:
- Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
- Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.
Для монтажа теплого пола понадобятся:
- Пенополистирольные плиты для теплоизоляции пола.
- Трубы водяного отопления в качестве теплоносителя.
- Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
- Полиэтилен плотный для гидроизоляции основания.
- Гофротруба.
- Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.
Порядок выполнения работ
- Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
- Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
- Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
- Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
- Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
- Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
- Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
- Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
- Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
- Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU
Схемы укладки контуров теплого пола
Процесс прокладки труб и подсоединения «теплого пола»
В практическом плане решить вопрос, как сделать теплый пол от отопления в доме растягивается на несколько недель. Начальный этап включает следующие основные работы: расчистку помещения, укладку гидроизоляции и заливку бетоном основания. При заливке основания обязательно выставляются маяки, именно на этом этапе формируется профиль поверхности, и если маяки устанавливаться не будут, то велика вероятность того, что поверхность получится неровной. Здесь стоит отметить, что продолжать работы после заливки стяжки пола можно через 7-9 суток, именно столько времени необходимо, чтобы бетон не только схватился, но и из его толщи испарилась влага.
Поверх стяжки делается укладка утеплителя – она может выполняться, как поверх бетонной стяжки, так и с дополнительным слоем изоляционного материала. Фольгированный утеплитель укладывается фольгой вверх. Когда в пенопласте имеются направляющие прокладки труб, то пластины ориентируются согласно схемы прокладки труб.
Работы по монтажу начинается с подключения одного конца к коллектору. Значения особого не имеет, это будет кольцом подачи или обратки, главное, чтобы труба аккуратно ложилась по трассе. Обычно делается прокладка всего маршрута, и после этого начинается фиксация трубы. При использовании теплоотражающих экранов сначала укладываются экраны, а потом фиксируются трубы.
После того как весь трубопровод будет зафиксирован, делается подключение второго конца трубы к системе отопления. После того, как будет сделано подключение система заполняется теплоносителем или делается накачка трубы воздухом. Пробная топка делается после того как система постоит с наполненным теплоносителем 1-2 дня. Этого времени достаточно, чтобы выявить места протекания и устранить течи.
Во время первого пробного запуска проводится замер температуры теплоносителя, делается калибровка клапанов, регулируется скорость работы насоса. Заливка стяжки осуществляется после того, как теплоноситель остынет. Только после этого укладывается второй армирующий слой сетки, устанавливаются маяки и делается заливка. Для верхнего слоя при использовании сетки толщина должна составлять 4-5 см. Этого достаточно, чтобы обеспечить целостность труб и жесткость основания под ламинат или плитку.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

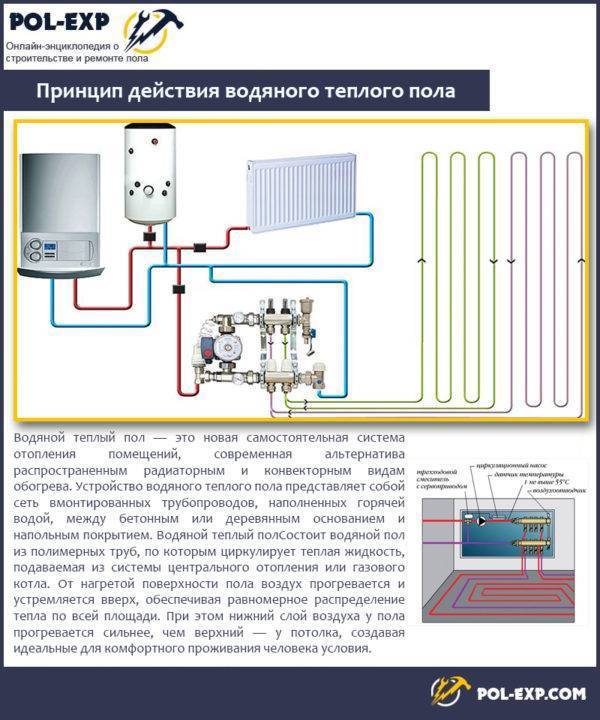

Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

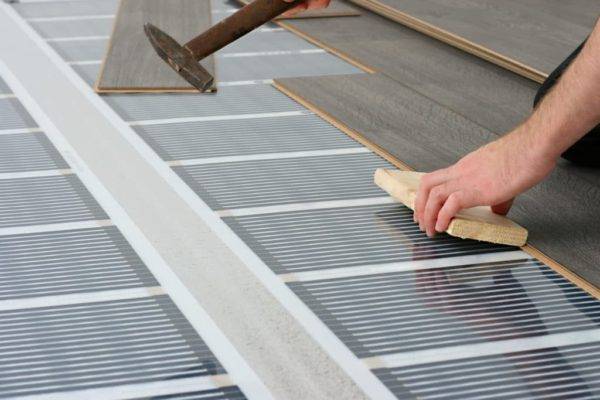

ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола - Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.
Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Модульная схема по деревянному основанию
Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.
Теплый пол на деревянном основании

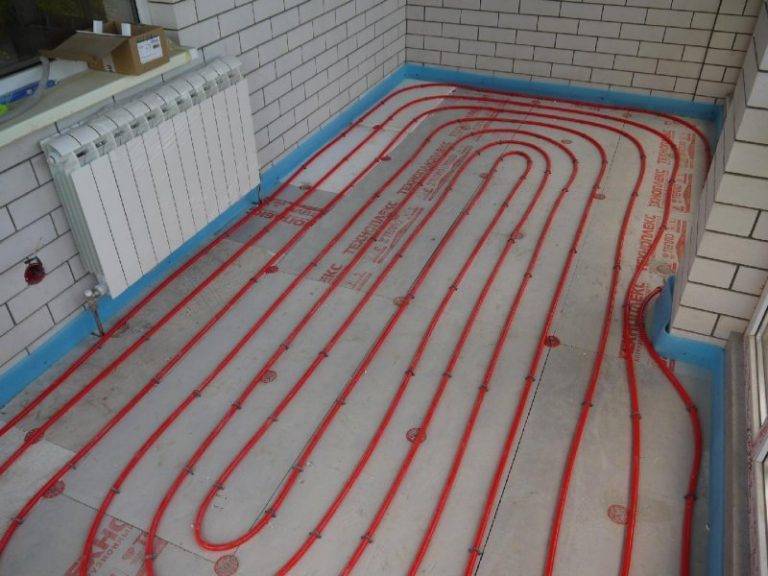

Фото укладки труб теплого пола
Процедура подключения теплого пола от радиатора
Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.
На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.
При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.
Впаиваем вывод и сразу фиксируем его в клипсе.
Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции
В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум. Обязательно обратите внимание на маркировку крана на его корпусе. Стрелочкой будет указано правильное направление движения теплоносителя
Ошибка приведет к некорректной работе системы.
К выводам труб от теплого пола подсоединяются головки – с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.
Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.
В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.
Монтаж водяного пола

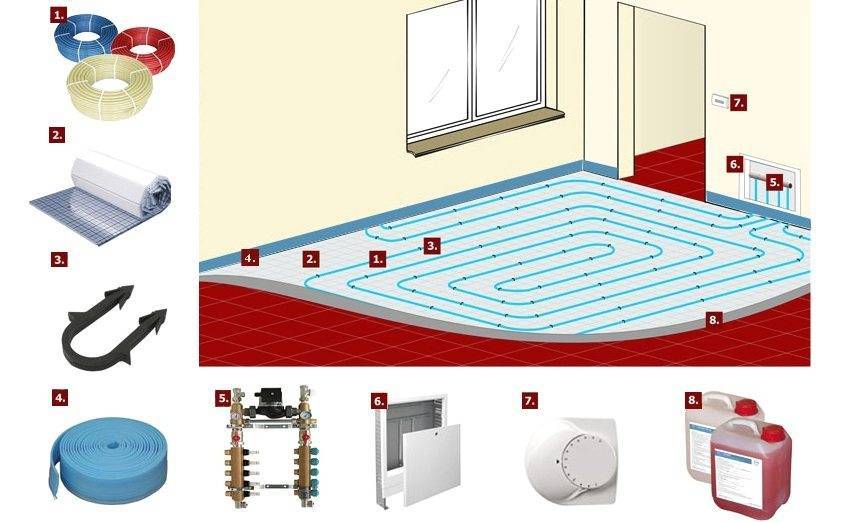

Для установки системы своими руками понадобятся такие материалы и инструментарий:
- трубы;
- вентили;
- фитинги;
- клипсы;
- насос;
- армированная сетка;
- коллектор;
- лента демпферная;
- гидроизоляционные материалы;
- теплоизоляционные материалы;
- скотч строительный;
- крепеж;
- набор саморезов;
- перфоратор;
- рулетка;
- строительный уровень;
- отвертка;
- ключи рожковые.
Последовательность работ
Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.
Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.
Коллектор для водяного теплого пола
После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.
Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:
- вспененный фольгированный полиэтилен;
- экструдированный пенополистирол;
- пенопласт (толщина в промежутке 50-100 миллиметров).
После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.
Укладка демпферной ленты
Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.
Армирующая сетка для теплого пола
Укладка труб
При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.
Схема укладки труб теплого пола
Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.
При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.
Тестирование системы
После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.
Финишная стяжка
Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.
Стяжка может быть осуществлена одним из двух материалов:
- песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
- самовыравнивающаяся смесь (сохнет 10 суток).
Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.
Кладка керамической плитки
Укладка керамической плитки на теплый пол
Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.
Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.
Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.
Структура системы
Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.
Водяной теплый пол по деревянному перекрытию
Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.
Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.
Структура теплого пола, выполненного монолитным способом
Как видите, пирог пола при монолитном исполнении состоит из:
- чернового основания;
- фольгированного утеплителя;
Фольгированный утеплитель
- системы труб с теплоносителем;
- пескоцементной стяжки.
Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.
Что влияет на энергопотребление теплого пола
Принцип работы водяного пола
Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.
Схема работы водяного теплого пола
Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.
- Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
- Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
- Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.
Коллектор для теплого пола
Какие трубы для тёплого пола лучше
В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:
PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;
Трубы для теплого пола (PEX)
- PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
- PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;
Металлопластиковые трубы PERT/AL/PERT
очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.
Нержавеющая гофрированная труба
Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.
Варианты укладки труб теплого пола
